BEDIENUNGSANLEITUNG A200 SCANSONIC
DE Bedienungsanleitung
Bedienungsanleitung
Einleitung
Vielen Dank, dass Sie sich für den A200 entschieden haben. Wir hoffen, dass Sie mit dem Produkt viele Jahre Freude haben.
Bitte lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie das Gerät auspacken und installieren.
Lieferumfang
Während Produktion und Verpackung haben wir diesen Verstärker aufmerksam geprüft und inspiziert.
Überprüfen Sie das Gerät nach dem Auspacken bitte auf Transportschäden. Wir empfehlen, den Originalkarton für einen möglichen späteren Versand aufzubewahren.
Im Karton finden Sie:
1 Cinch (RCA) Eingangskabel, Stereo
1 3,5 mm Klinken-Eingangskabel, Stereo
1 Netzkabel
A200 Installation
Der Verstärker ist netzversorgt, daher lesen Sie bitte zu Ihrer eigenen Sicherheit diese Bedienungsanleitung aufmerksam durch.
A200 Aufstellung
Stellen Sie den Verstärker auf einer stabilen und ebenen Fläche auf, vermeiden Sie Teppiche und andere weiche Oberflächen.
Achten Sie auf ausreichende Belüftung um den Verstärker, lassen Sie wenigstens 100 mm Abstand hinter und über dem Verstärker.
Decken Sie die Belüftungsöffnungen auf der Rückseite des Verstärkers nicht ab.
A200 Anschluss
Schalten Sie zunächst alle Geräte aus, wenn Sie Ihren A200 anschließen.
Schießen Sie den A200 Line-in,, optischen oder Koaxialeingang (2) an Ihrem Fernseher, Smartphone, Ihrer Dockingstation, Ihrem Laptop usw. an.
Schließen Sie nur eine Eingangsquelle an. Benutzen Sie nur jeweils einen Eingang (Line-in, optisch oder Koaxial).
Schließen Sie den A200 Ausgang SUBWOOFER LINE OUTPUT (4) über ein Cinch (RCA) Monokabel (optional) an einem aktiven Subwoofer an.
Stecken Sie das A200 Netzkabel (7) in eine Steckdose und stellen Sie den Hauptschalter POWER ON/OFF (6) auf ON.
Dann drehen Sie den Drehregler zur Einschalten des A200 nach rechts. Zum Ausschalten (Stand-by-Modus) drehen Sie den Drehregler nach links, bis der Text „off“ in rot auf der Frontblende Ihres Minimate angezeigt wird.
Der Ausgang 5 VDC CHARGE (1) dient dem Laden Ihres iPod, iPhone und anderer Geräte, die über einen USB-Port geladen werden können – bitte beachten Sie, dass dieser Ausgang keine Daten überträgt.
A200 Anschluss an Lautsprecher
Schalten Sie zunächst den A200 mit POWER ON/OFF (6) auf der Geräterückseite aus, bevor Sie Ihre Lautsprecher am A200 anschließen.
Die Verbindungsklemmen auf den Ausgängen (5) nehmen Kabel bis zu ∅ 4 mm oder Bananenstecker auf.
Achten Sie darauf, die positiven Ausgänge des A200 (Kennzeichnung + und rot) mit den positiven Anschlüssen auf den Lautsprechern zu verbinden und die negativen Ausgänge des A200 (Kennzeichnung – und schwarz) mit den negativen Lautsprecheranschlüssen.
A200 Bedienungshinweise

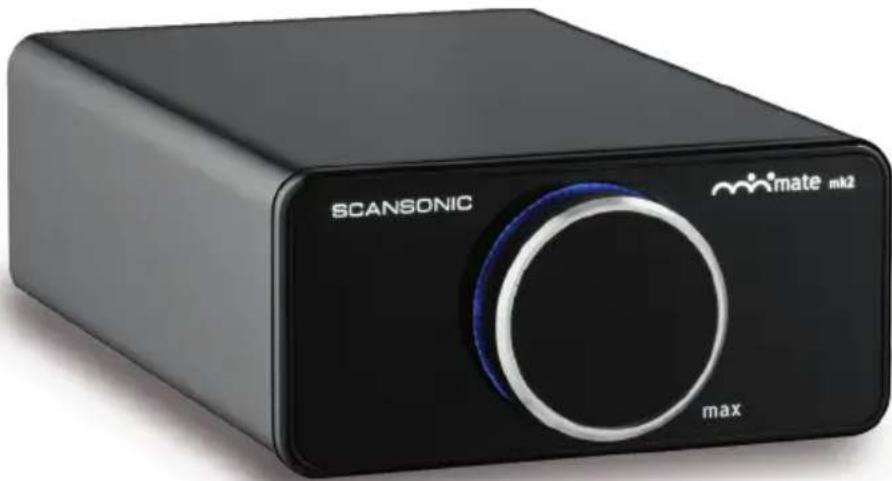

Der A200 ist kinderleicht zu bedienen – nach dem Anschluss der Eingangsquelle und der Lautsprecher schalten Sie den A200 mit POWER ON/OFF (6) auf der Rückseite ein, dann drehen Sie den Drehregler auf der Frontblende zum Einschalten des Verstärkers nach rechts.
Mit dem Drehregler stellen Sie ebenfalls die Lautstärke ein.
Zum Ausschalten des A200 drehen Sie den Drehregler nach links.
Reinigung und Pflege
Benutzen Sie keine Lösungs- oder Reinigungsmittel für das lackierte Gehäuse des A200, wischen Sie das Gerät nur mit einem trockenen, weichen Tuch ab.
Ziehen Sie den Netzstecker, wenn Sie das Gerät für einen längeren Zeitraum nicht benutzen.
Umwelthinweise
Der A200 entspricht den internationalen Richtlinien zur Vermeidung von Schadstoffen (RoHS) in elektrischen und elektronischen Geräten sowie der Entsorgungsrichtlinie für Elektro- und Elektronik-Altgeräte (EAG) – die durchkreuzte Mülltonne bedeutet, dass das Gerät nicht mit dem Hausmüll entsorgt werden darf und an einer Sammelstelle für Elektroschrott abgegeben werden muss.


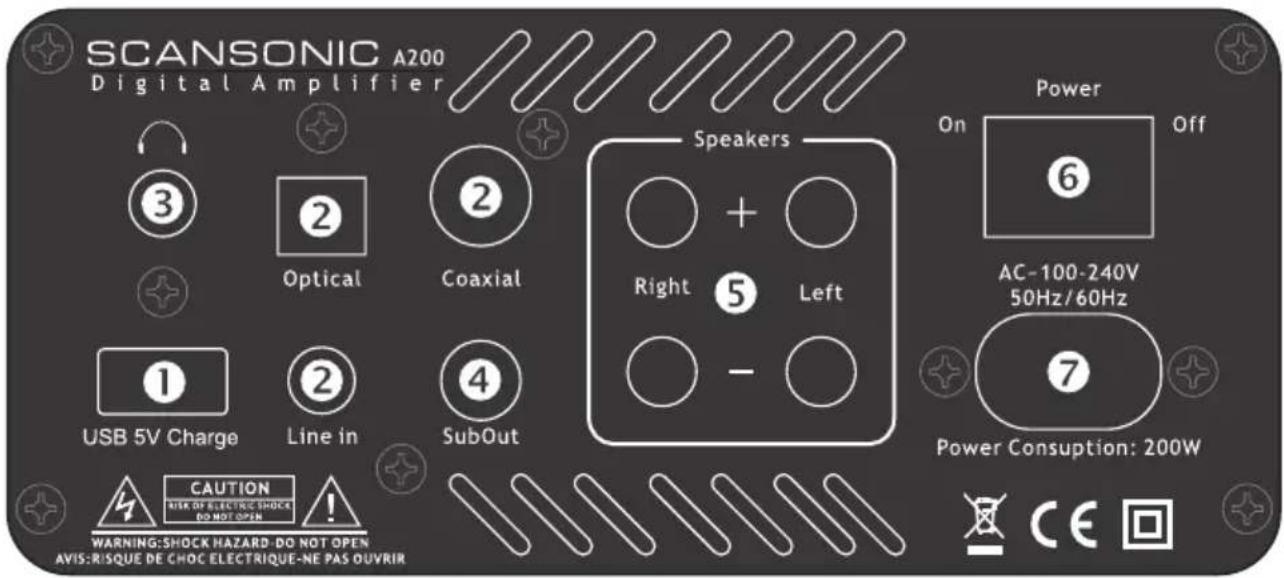

SCANSONIC A200 Digital Amplifier Speakers 3 Optical Coaxial Right 5 Left - USB 5V Charge Line in SubOut CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN WARNING:SHOCK HAZARD-DO NOT OPEN AVIS:RIQUE DE CHOC ELECTRIQUE-NE PAS OUVRIR Power On 6 AC-100-240V 50Hz/60Hz 7 Power Consuption: 200W CEStörungsbehebung
Allgemeine Störungsbehebung
Leuchtet die rote Anzeige „off“ nicht, so überprüfen Sie...
• ob das Netzkabel fest in der Steckdose steckt
- dass der Hauptschalter POWER auf der Geräterückseite auf „ON“ steht
• dass die Netzspannung den Angaben auf dem Typenschild des Verstärkers entspricht
Haben Sie keinen Ton, so überprüfen Sie...
• ob der Minimate™ eingeschaltet ist (blaues Licht um den Drehregler)
- dass die Lautstärke mit dem Drehregler vorn auf der Frontblende nicht ganz herunter geregelt ist
- dass das Line-in-, optische oder Koaxial-Eingangskabel fest angeschlossen ist
• dass die Lautsprecherkabel korrekt angeschlossen sind
Ist der Klang verzerrt, so überprüfen Sie...
• dass sich die Lautsprecherkabel nicht berühren
• ob die Lautstärke zu hoch eingestellt ist
• ob die Eingangskabel beschädigt sind
• ob die Lautsprecher beschädigt sind – tauschen Sie den linken und rechten Lautsprecher um
Wichtige Sicherheitshinweise
ACHTUNG, bitte erst lesen
LESEN, BEFOLGEN UND BEACHTEN SIE ALLE ANLEITUNGEN UND WARNHINWEISE UND BEWAHREN SIE SIE FÜR SPÄTERES NACHSCHLAGEN AUF.
BETREIBEN SIE DAS GERÄT NICHT IN UNMITTELBARER NÄHE EINER WÄRMEQUELLE.
BLOCKIEREN SIE NICHT DIE LÜFTUNGSÖFFNUNGEN DES GERÄTS.
FÜR AUSREICHENDE BELÜFTUNG LASSEN SIE RINGS UM DAS GERÄT WENIGSTENS 100 MM ABSTAND.
BENUTZEN SIE DAS GERÄT NICHT IN UNMITTELBARER NÄHE VON SPRITZWASSER, TROPFWASSER, SPRÜHWASSER ODER STEHENDEN FLÜSSIGKEITEN.
REINIGEN SIE DAS GERÄT NUR MIT EINEM LEICHT ANGEFEUCHTETEN TUCH OHNE REINIGUNGSMITTEL.
SCHLIEßen SIE DAS GERÄT NUR AN EINER GEERDETEN STECKDOSE AN. ACHTEN SIE DARAUF, DASS IHRE NETZSPANNUNG DEN ANGABEN AUF DEM TYPENSCHILD AUF DER RÜCKSEITE DES GERÄTS ENTSPRICHT.
SCHÜTZEN SIE DAS NETZKABEL VOR SCHÄDEN; NICHT AUF AS KABEL TRETEN, KABEL NICHT EINKLEMMEN ODER BELASTEN.
ZIEHEN SIE WÄHREND EINES GEWITTERS UND BEI LÄNGERER NICHTBENUTZUNG DEN NETZSTECKER AB.
BENUTZEN SIE NUR ZUBEHÖRTEILE, DIE VOM HERSTELLER EMPFOHLEN WERDEN.
WARNUNG: ZUR VERMEIDUNG VON STROMSCHLAG UND FEUER. GERÄT NICHT REGEN ODER FEUCHTIGKEIT AUSSETZEN.
REPARATUREN NUR DURCH DEN AUTORISIERTEN KUNDENDIENST.
Der Blitz im gleichseitigen Dreieck weist auf gefährliche Hochspannung im Gerät hin, die zu Stromschlag führen kann.
Das Ausrufungszeichen im gleichseitigen Dreieck weist auf wichtige Bedienungs- und Wartungsanleitungen hin.
Eingeschränkte Garantie
Sehr geehrter Kunde,
Dieses Gerät wurde entsprechend den höchsten Qualitätsnormen konzipiert und gefertigt. Bei Problemen garantieren Scansonic und der Fachhändler Ihres Landes den kostenlosen Austausch von Teilen bzw. Reparatur durch den offiziellen Scansonic Kundendienst.
Diese eingeschränkte Garantie gilt für den Ersterwerber für einen Zeitraum von zwei Jahren ab Kaufdatum und ist nicht übertragbar.
Durch die Garantie abgedeckt:
• Die eingeschränkte Garantie deckt alle Fertigungs- und Materialfehler des Geräts mit Ausnahme der nachstehenden Schäden ab.
Nicht durch die Garantie abgedeckt:
• Schäden durch Verpackung und Transport.
- Schäden durch Unfall, Fehlbedienung, normalen Verschleiß, Fehler bei der Pflege, Netzspannungsschwankungen und Überlastung.
- Schäden aufgrund fehlerhafter Installation oder Fehlbedienung.
- Schäden aufgrund Modifizierung oder Reparatur durch unbefugte Dritte und die Benutzung nicht originalgetreuer Teile.
- Weitere Schäden aufgrund von Bedingungen, die sich der Kontrolle des Herstellers entziehen, wie beispielsweise Feuer, Regen, Blitzschlag, Krieg und höhere Gewalt.
Fachhändler (Stempel): Kaufdatum:
Garantieansprüche stellen:
Zur Reparatur unter Garantie setzen Sie sich bitte mit Ihrem Fachhändler in Verbindung.
Sie müssen die ausgefüllte Garantiekarte vorlegen. Alternativ benötigen Sie Ihren Kaufbeleg mit Kaufdatum.
Der Lieferant haftet nur für die Reparatur oder den Austausch defekter Teile oder Produkte und nicht für indirekte Schäden.
Die Transportkosten für die Reparatur sind nicht durch die Garantie abgedeckt.
Die Reparatur oder der Austausch kann nicht den Wert des garantierten Geräts übersteigen; in keinem Fall ist der Hersteller für indirekte, besondere, beiläufige oder Folgeschäden haftbar.
ÄLÄ KÄYTÄ LÄMPÖLÄHTEEN LÄHELLÄ.
ÄLÄ PEITÄ LAITTEEN TUULETUSAUKKOJA.
TÄMÄ LAITE TARVITSEE VAHINTÄÄN 100 mm HYVIN ILMASTOITUA TILAA JÄÄHDYTYSLEVYJEN JA MUIDEN KUOREN ILMANVIRTAUSPAIKKOJEN YMPÄRILLÄ.
ÄLÄ KÄYTÄ LAITETTA ROISKUVIEN, TIPPUVIEN, RUISKUAVIEN TAI SEISOVIEN NESTEIDEN LÄHELLÄ.
PUHDISTÄ KÄYTTÄEN AINOASTAAN NUKKAAMATONTA LIINAA, ÄLÄ KÄYTÄ PUHDISTUSAINEITA.
LIITÄ VIRTAJOHTO AINOASTAAN POLARISOITUUN, TURVAMAADOITETTUUN PISTORASIAAN, JOKA ON VOIMASSA OLEVIEN SÄÄDÖSTEN MUKAAN ASENNETTU JA LAITTEEN TAKAPANEELISSA ILMOITETUN JÄNNITTEEN, TEHON JA TAAJUUDEN MUKAINEN.
SUOJAA VIRTAJOHTO PÄÄLTÄ KÄVELYN, PURISTUKSIIN JOUTUMISEN TAI RASITUKSEN AIHEUTTAMILTA VAURIOILTA.
IRROTA LAITE VERKKOVIRRASTA UKKOSMYRSKYN AIKANA TAI JOS LAITE ON PITKÄÄN KÄYTTÄMÄTTÖMÄNÄ.
KÄYTÄ AINOASTAAN VALMISTAJAN MÄÄRITTELEMIÄ LISÄLAITTEITA TURVALLISEN KÄYTÖN TAKAAMISEKSI SEKÄ VAMMOJEN VÄLTTÄMISEKSI.
VAROITUS: VÄHENTÄÄKSESI SÄHKÖISKUN JA TULIPALON VAARAA. ÄLÄ ALTISTA LAITETTA SATEELLE TAI KOSTEUDELLE.
LAITTEEN SAA HUOLTAA VAIN PÄTEVÄ HENKILÖ.
ANVÄND INTE NÄRA EN VÄRMEKÄLLA.
BLOCKERA INTE APPARATENS VENTILATIONSÖPPNINGAR.
FÖR KORREKT ANVÄNDNING KRÄVER DENNA ENHET ETT MINIMUM AV 4" (100mm) UTRYMME MED GOD VENTILATION RUNT KYLFLÄNS OCH ANDRA LUFTFLÖDEN I SKÅPET.
ANVÄND INTE APPARATEN I NÄRHETEN AV PLASKANDE, FALLANDE, SPRAYANDE ELLER STÄENDE VÄTSKOR.
RENGÖR ENDAST MED LUDDFRI TRASA OCH ANVÄND INTE RENGÖRINGSMEDEL.
ANSLUT ELKABELN ENDAST TILL ETT POLARISERAT, SÄKERHETSJORDAT UTTAG KOPPLAT MED AKTUELLA ELBESTÄMMELSER OCH KOMPATIBEL MED DEN SPÄNNING, EFFEKT OCH FREKVENS SOM ANGES PÅ APPARATENS BAKPANEL.
SKYDDA ELSLADDEN FRÄN SKADOR PÅ GRUND AV ATT DEN BLIR TRAMPAD PÅ, KLÄMD, ELLER SPÄND.
KOPPLA UR DENNA APPARAT UNDER ÅSKVÄDER ELLER NÄR DEN INTE ANVÄNDS UNDER LÅNGA TIDSPERIODER.
ANVÄND ENDAST TILLSATSER OCH TILLBEHÖR SOM ANGES AV TILLVERKAREN FÖR SÄKER DRIFT OCH FÖR ATT UNDVIKA SKADOR.
WARNING: FÖR ATT MINSKA RISKEN FÖR ELSTÖTAR ELLER BRAND. UTSÄTT INTE DENNA APPARAT FÖR REGN ELLER FUKT.
SERVICE MÄSTE UTFÖRAS AV KVALIFICERAD PERSONAL.

