MANUALE UTENTE VK 1099/208A GROTHE

2
Informazioni generali 3

AVVERTENZE 3

Installazione 6

INSTALLAZIONE BULLET CAMERA 6
INSTALLAZIONE MINIDOME CAMERA 9
INSTALLAZIONE MINI FLAT CAMERA 10
INSTALLAZIONE VANDAL-PROOF DOME CAMERA 12

Configurazioni IP dell'unità di ripresa 13

CONNECTIONSU RETEPCON SERVIZIO DHCP 13
CONTROLLO PTZ 19
GESTIONE ALLARMI MOTION 20
GESTIONE ALLARMI PIR (solo per modello 1099/208A) 21
CONTROLLO FUNZIONE DETERRENZA (solo per modello 1099/208A) 22
GESTIONEALLARMISONORI 23

Informazioni generali

Gentile Cliente,

La ringraziamo per l'acquisto di quello prodotto.

La presente guida le permettera una rapida messa in funzione delle unità di ripresa IP H.265 di URMET S.p.A.

Prima di usare l'apparecchiatura, legga e conservi quello documento conattenzione ed in un luogo disponibile reperibile per poterlo consultare prontamente quando necessario.

\*NOTABENE

Per maggiori approfondimenti, fare riferimento al manuale istruzioni presente sul sito Umet. Per scaricare il Manuale dal Sito vedere il QR code sul foglio di Addendum.

AVVERTENZE

Alimentazione

Prima di collegare l'apparecchio alla rete di alimentazione accertarsi che i dati di targa siano rispondenti a quelli della rete di distribuzione.

E opportuno prevedere a monte degli apparecchi un idoneo interrottore di sezionamento e di protezione.

In caso di guasto e/o cattivo funzionamento togliere l'alimentazione tramite l'interruttore generale.

Utilizzare unicamente l'alimentatore fornito a corredo del prodotto.

Precauzioni per la sicurezza

Per prevenire il rischio di incendio e folgorazione, evitare di esporre il disposativo alla pioggia o all'umidità e di introdurre al suo interno qualiasi oggetto solido o liquido. Se ciò dovesse avvenire, scollegare il disposativo dalla rete di alimentazione e farlo controlling da personale qualificato.

In nessun caso il dispositivo deve essere aperto. Per qualsiasi intervento di riparazione rivolgersi a personale qualificato oppure contattare il centro assistenza tecnico autorizzato (www.urmet.com >> Contatti >> Centri Assistenza Tecnica).

Conservare esta appearecchiatura lontano alla portata dei bambini; in caso contrario questi potrebbero danneggiarla, o danneggiarla accidentamente.

Non toccare esta apparecchiatura con le mani bagnate per evitare scosse elettriche o danni meccanici.

Se l'apparecchiatura dovesse cadere o il contentatore esterno dovesse risultare danneggiato, cessarne l'utilizzo. Se si continuasse ad utilizzarla in queste condizioni, si potrebbe verificare una scossa elettrica. In quello caso contattare il rivenditore o l'infallatore autorizzato.

Precauzioni per l'installazione

Non installare la telecamera in ambienti esposti alla pioggia o all'umidità. In questi casi

utilizzare le apposite custodie.

Evitare di punctare direttamente l'obiettivo contro il sole o contro luci intense,
anche se la telecamera è spenta; il soggetti da riprenderere non deve essere in controuce. Evitare di punctare la telecamera verso oggetti riflettenti.

La presenza di alcuni tipi di luce (ad esempio fluorescente colorata) può falsare i colori. Usare l'obiettivo AUTO-IRIS in condizioni di luce variabile.

Non posizionale questa apparecchiatura su alcuna superficie instabile (ad es., un cavolo lavorante o inclinato). In caso contrario l'apparecchiatura potrebbe cadere con seguente danneggiamenti o guasti meccanici.

Se all'interno dell'apparecchiatura dovesse penetrare acqua o quale altri materiale estraneo cesserne l'utilizzo al fine di evitare la possibilità di incendio e scosse elettriche. In questo caso contattare il rivenditore o l'installatore autorizzato.

Non coprire l'apparecchiatura con un panno quando sta funzionando per evitare deformazioni del contentatore esterno e surriscaldamento delle parti interne con seguente possibilità di incendio, scosse elettriche o guasto meccanico.

Non avvicinare magneti od oggetti magnetizzati al dispositivo in quanto ciò potrebbe causare anomalie di funzionamento.

Non usare esta apparecchiatura in ambienti con presenza di fumo, vapore, umidità, polvere o vibrazioni intense.

Non mettere in funzione il dispositivo immediatamente dopo il trasporto da un luogo freddo ad un luogo caldo e viceversa. Attendere mediamente tre ore: quello intervallo di tempo è necessario al dispositivo per adattarsi al nuovo ambiente (temperatura, umidità, ecc...).

Precauzioni d'uso

Assicurarsi dell'integrità dell'apparecchio dopo averlo molto dall'imballo.

Controllare che la temperatura d'esercizio sia nei limiti indicati e che l'ambiente non sia particolaremente umido.

Evitare di puntare la telecamera contro il sole per non danneggiare il sensore.

Pulizia del dispositivo

Usare un panno asciutto e strofinare leggermente per eliminare polvere e sporcizia.

Nel caso in cui la sporcizia non fosse eliminabile con un panno asciutto, compiere l'operazione con un panno inumidito con detergente neutro.

Non usare prodotti spray per la pulizia dell'apparecchio. Non usare liquidi volatili come benzina, alcool, solventi ecc. o panni trattati chimicamente per pulire il disposativo, al fine di evitare deformazioni, deterioramenti o graffi della finitura della vernice.

Prima di effettuare qualsiasi operazione di pulizia o di manutenzione, disinserire l'apparecchio alla rete di alimentazione elettrica.

Registrazione immagini

Questa apparecchiatura non è progettata come antifurto ma principamente per trasmettere ed eventualmente per registrar immagini. Percio, qualora l'utilizzatore

subisce un furto, la società URMET S.p.A. non può essere considerata responsable di alcuna perdita o danno seguente.

Effettuare una registrazione di prova prima di utilizzato l'apparecchiatura per verificare che l'operazione avvenga correttamente. Tenere in considerazione che se l'utente subisce quale perdita o danno a causa di errata impostazione di osservazione, utilizzo, funzionamento impropero o malfunzionamento dell'apparecchiatura, la società URMET S.p.A. non più essere considerata responsabile per l'eventuale perditadi datum memorizzati. Questa apparecchiatura contiene componenti elettronici di precisione. Per garantire la registrazione corretta delle immagini, non sottomorla ad urti o colpi durante tale operazione.

Privacy e Copyright

La telecamera IP è un dispositivo per sistemi TVCC. La registrazione delle immagini è subordinata alle leggi vigenti nel paese di utilizzo. É inoltre vietata la registrazione di immagini protette da Copyright.

Gli utenti del prodotto sono responsabili per il controllo ed il rispetto di tutte le norme e gli statuti locali relativi al monitoraggio e alla registrazione di segnali video. Il produttore NON potra essere ritenuto responsable per un utilizzo di quello prodotto che non sia in conformità con le norme in vigore.

Aggiornamento firmware

Contattare il Customer Service di URMET S.p.A. al fine di verificare la disponibilità di eventuali aggiornamenti firmware.

Configurazione di rete

La telecamera è impostata in modalità DHCP. Se la rete in cui va installata non supporta l'indirizzato dinamico (DHCP), la telecamera attiva automaticamente l'indirizzo IP di fabbrica 192.168.1.168. Utilizzando il software Urmet "Device Config. Tool" fornito in dotazione con la telecamera è possibile modificare tale l'indirizzo IP di fabbrica e le altre configurazioni di rete della telecamera in modo che quest'ultima non crei conflitti con altri dispositivi in rete.

Connessioni di rete

Quando si effettua una connessione con un pc remoto (mediante Software Client o Browser) occorre tenere in considerazione che a qualunque canale video utilizzato sul PC corrisponde una connessione di tipo "unicast" (TCP, RTP, UDP).

Il disposizione è in grado di supportare sono a 10 connessioni "unicast"; è quindi possibile visualizzare il flusso video da un massimo di 10 postazioni (pc o smartphone) Remote in contemporanea, compatibilmente con la banda disponibile.

Installazione

INSTALLAZIONE BULLET CAMERA

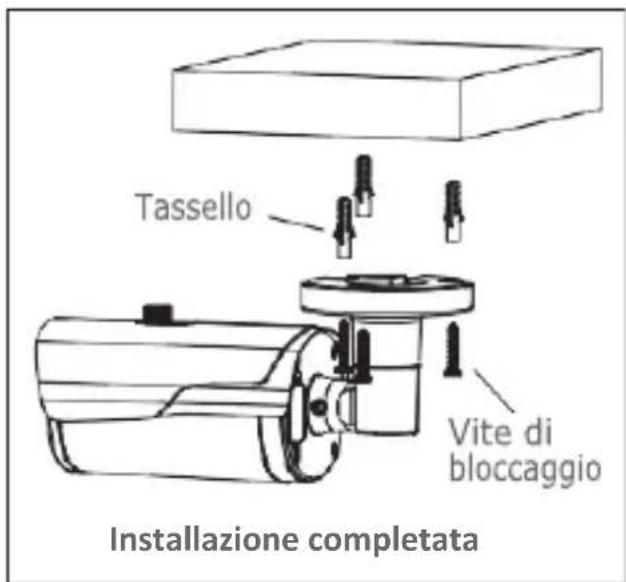

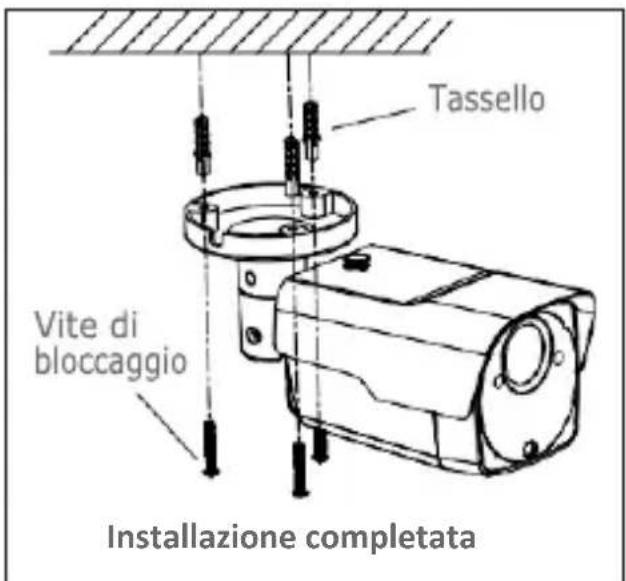

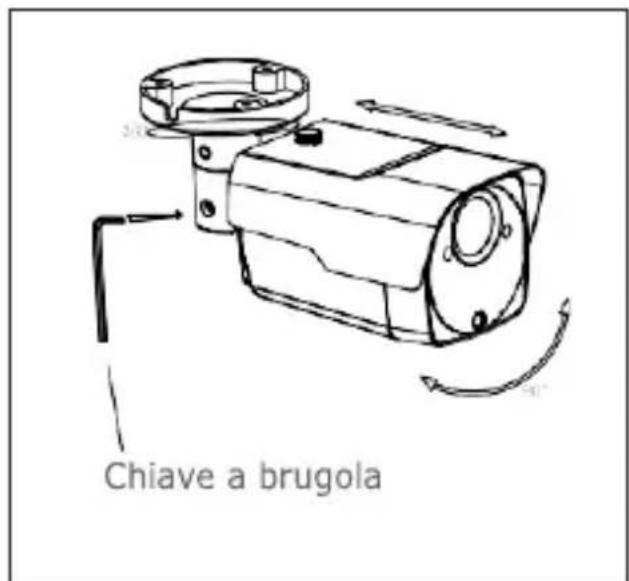

Fissaggio a soffitto

Inserire tre tasselli nel soffitto e fissare l'apparecchiatura con tre viti di bloccaggio.

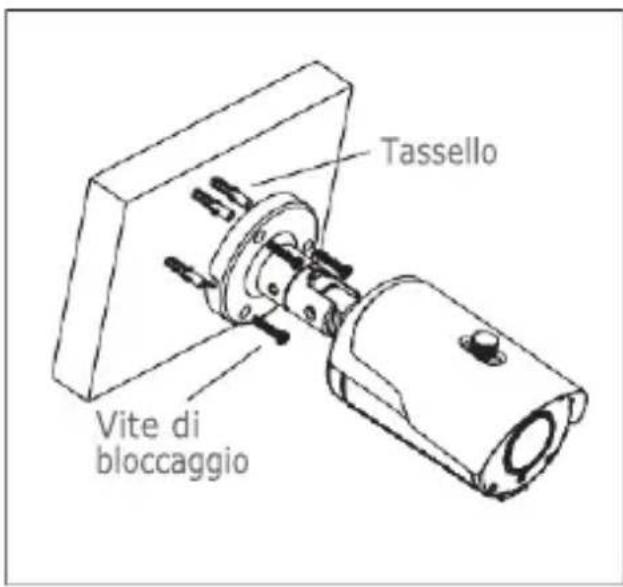

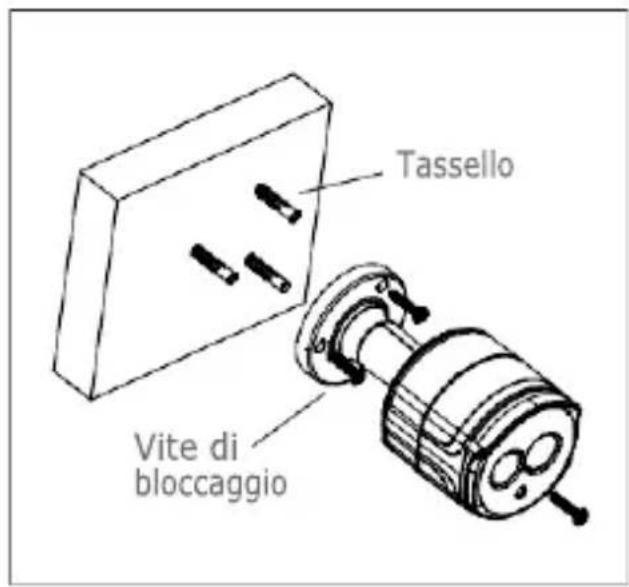

Montaggio a parete

Inserire tre tasselli nella parete e fissare l'apparecchiatura con tre viti di bloccaggio.

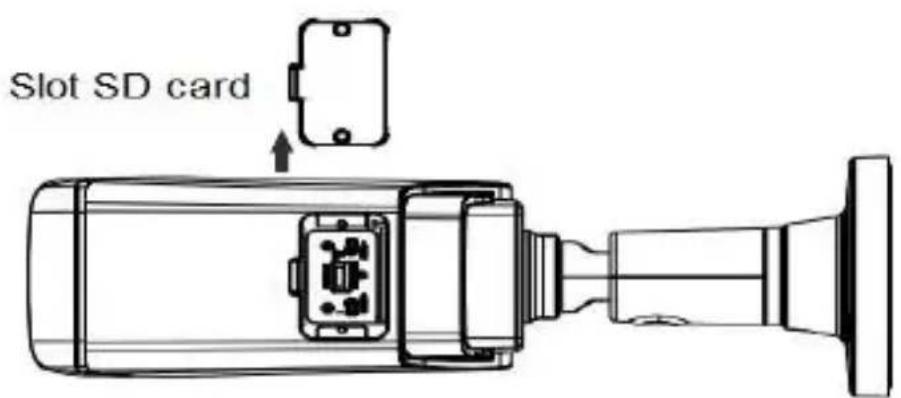

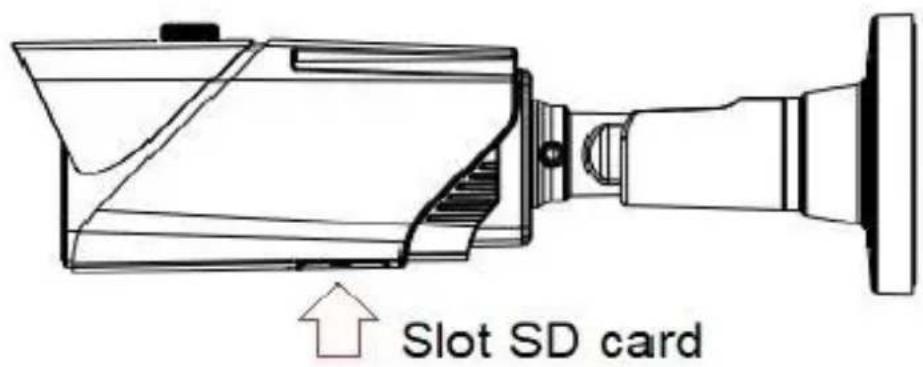

Installazione SD Card

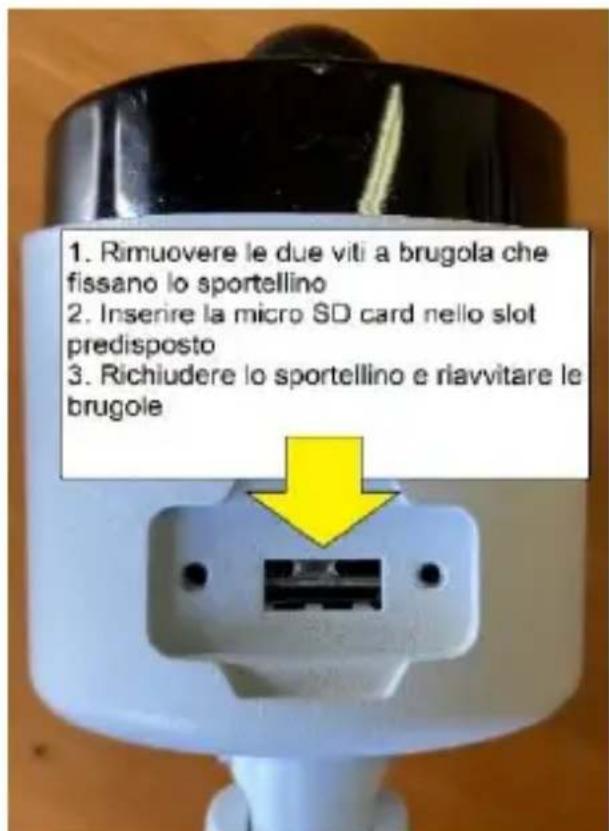

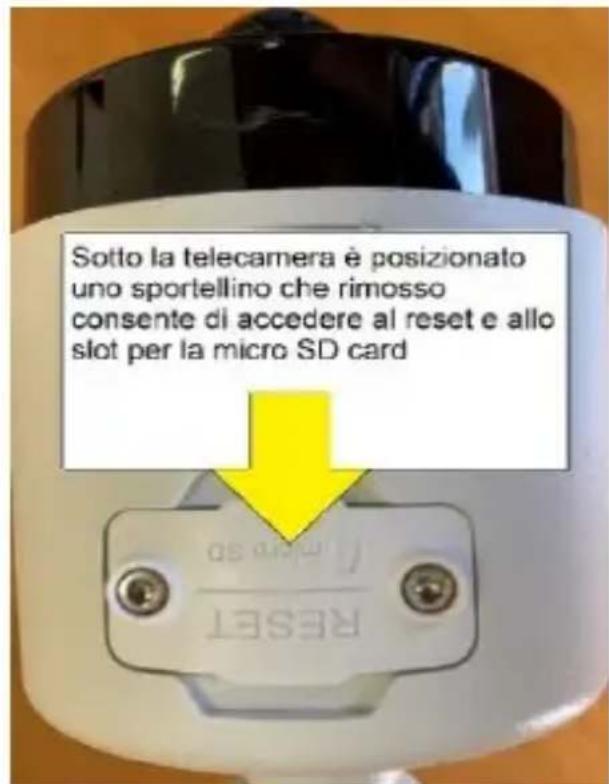

Installazione SD Card modello 1099/208A

ATTENZIONE: Questa operazione deve essere effettuata da personale qualificato

INSTALLAZIONE MINI DOME CAMERA

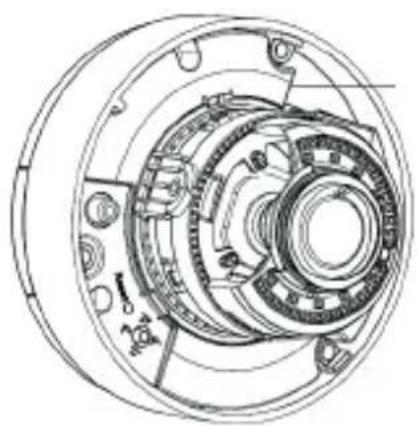

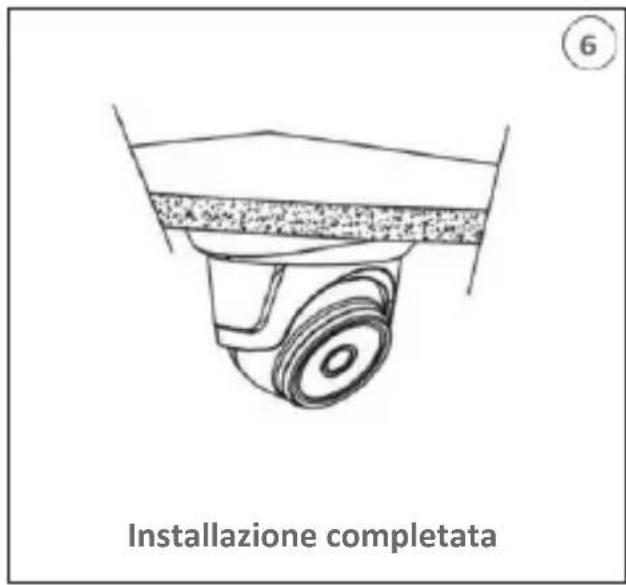

Fissaggio a soffitto

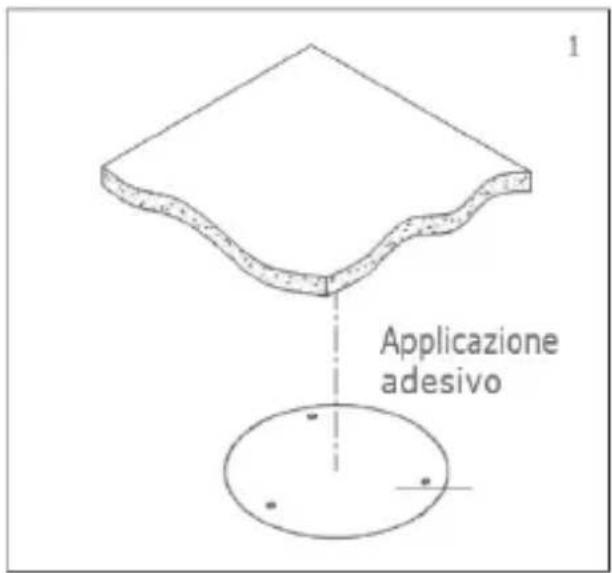

1. Applicare l'adesivo nella posizione corretta.

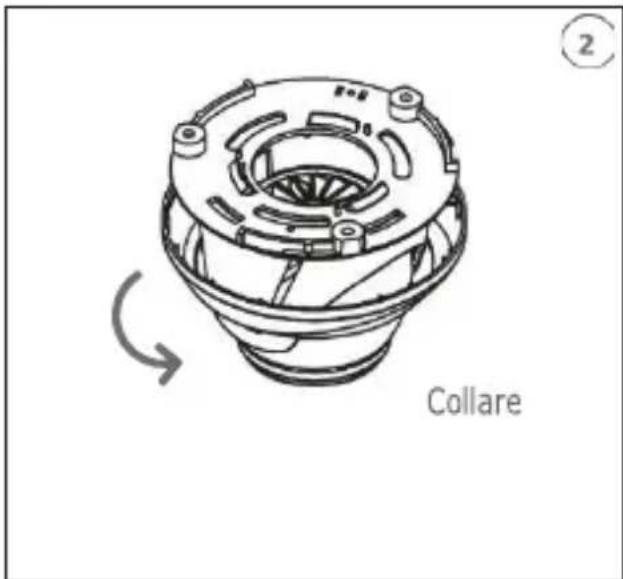

2. Rimuovere lo schermo della telecamera, ruotando il collare in senso anti-orario verso il basso.

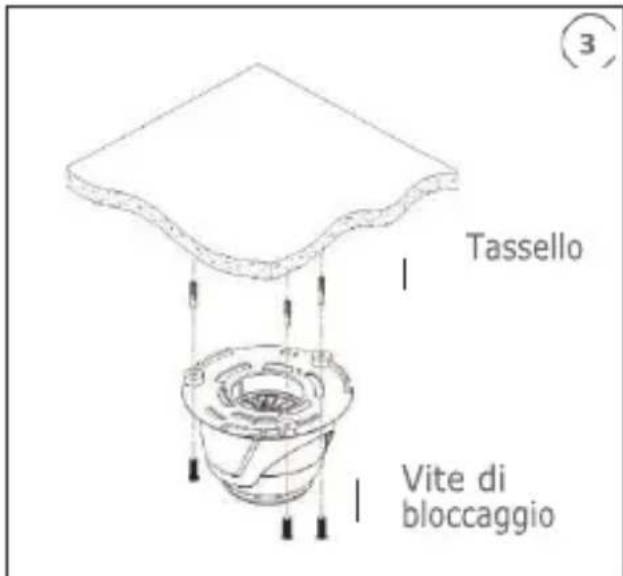

3. Fissare la base praticando fori di bloccaggio intorno all'adesivo, inseire tre tasselli e fissare il tutto mediante tre viti di bloccaggio.

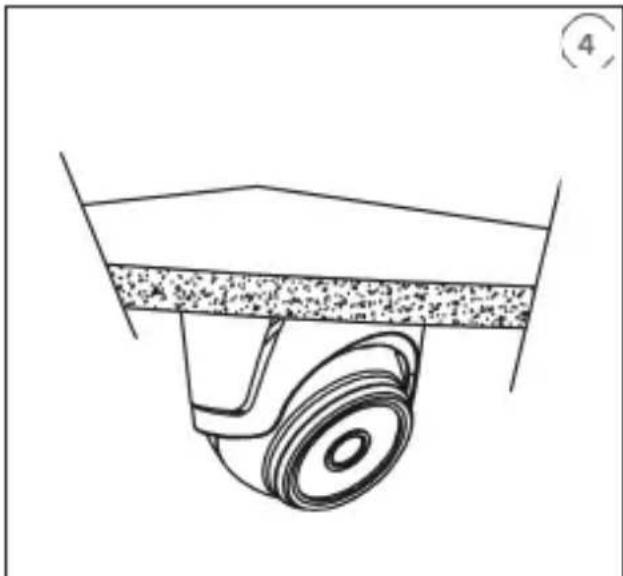

4. Regolare correttamene I'angolazione.

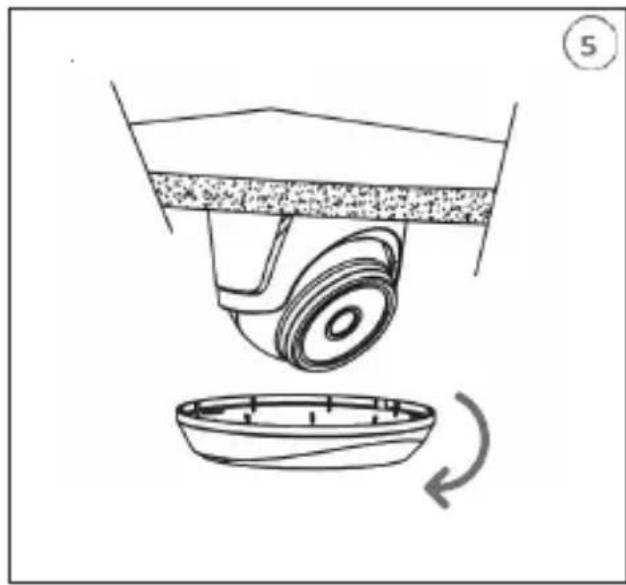

5. Rimontare lo schermo ruotando il collare in senso orario.

Installazione SD Card

INSTALLAZIONE MINI FLAT CAMERA

Fissaggio a soffitto

1. Fissare la staffa di fissagio al soffitto.
2. Fissare il corpo telecamera al soffitto.

3. Regolare correttamene I'angolazione ruotando il corpo telecamera.

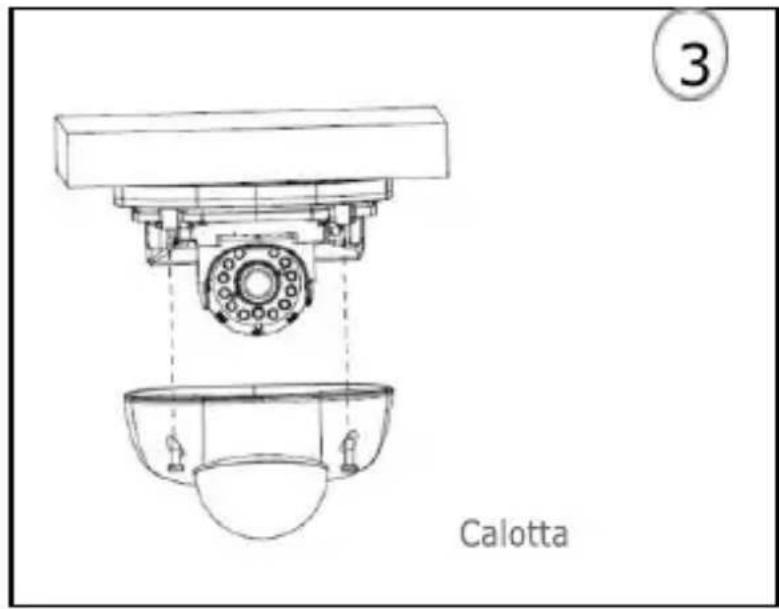

4. Applicare la calotta superiore della telecamera.

Installazione SD Card

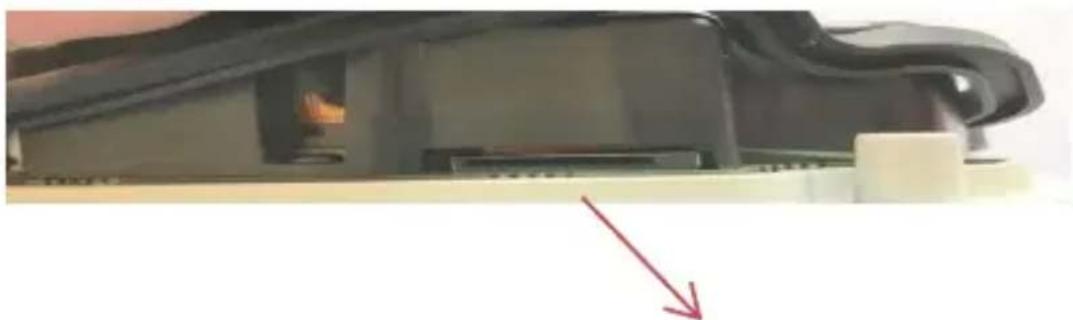

Installare la SD Card nell'alloggamenti indicate alla freccia

INSTALLAZIONE VANDAL-PROOF DOME CAMERA

Fissaggio a soffitto

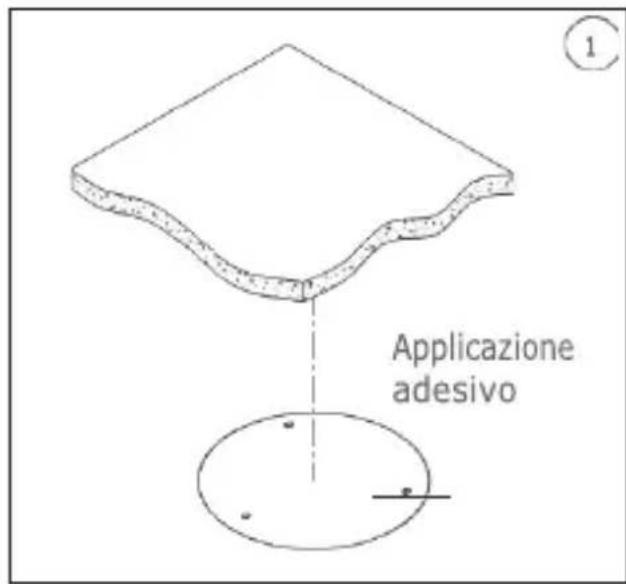

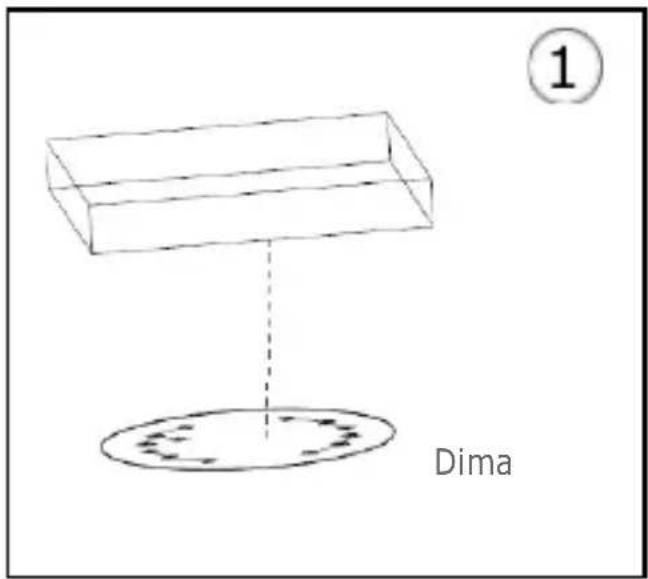

1. Applicare I'adesivo nella posizione corretta.

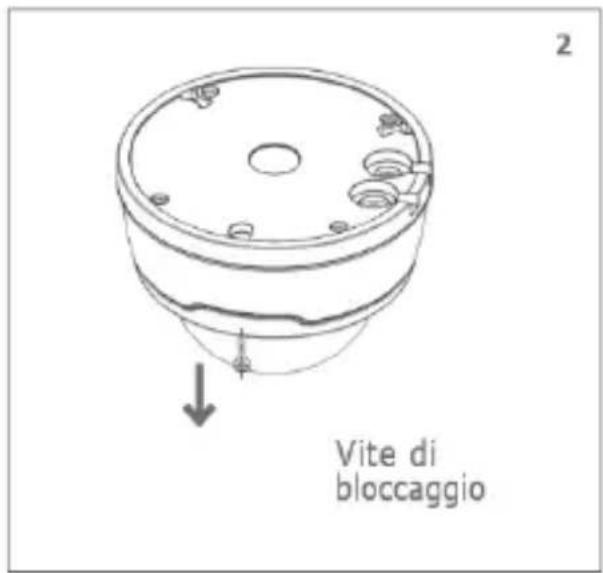

2. Rimuovere il componente anteriore, allentando le tre viti di bloccaggio con l'ausilio di un cacciavite.

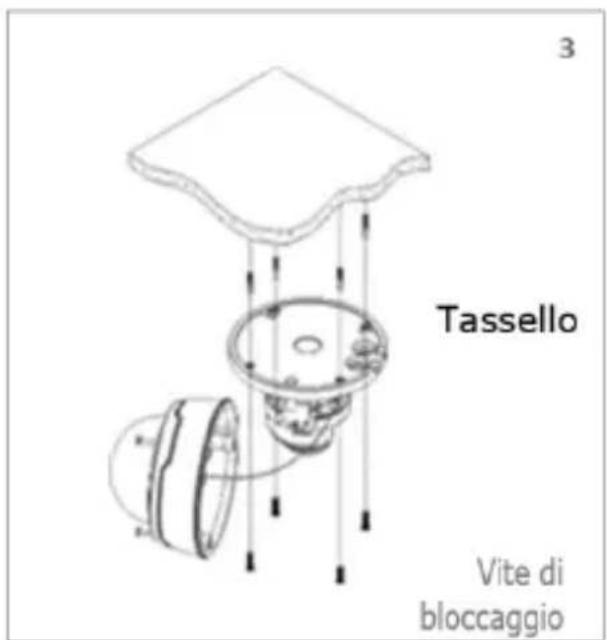

3. Fissare il piedestallo praticando fori di bloccaggio intorno all'adesivo, insertirvi quattro tasselli e fissare il tutto mediante quattro viti di bloccaggio. Regolare correttamente l'angolazione.

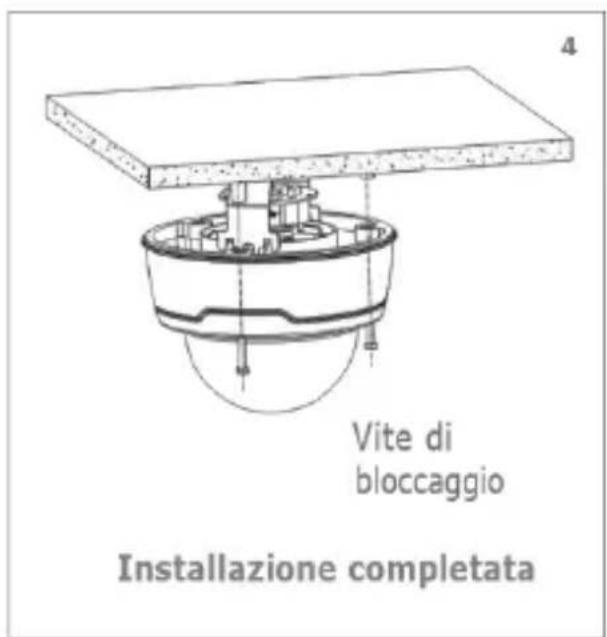

4. Fissare il componente anteriore sul piedestallo, serrando le tre viti di bloccaggio.

Installazione SD Card

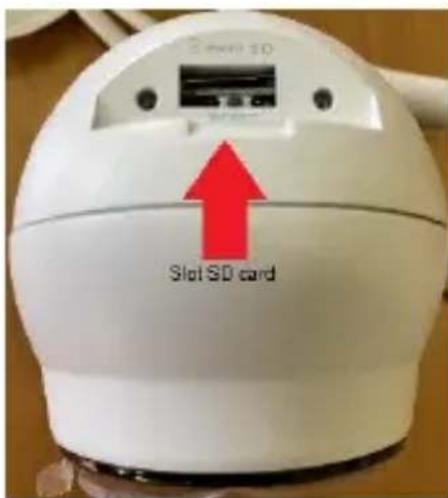

Slot SD card

Configurazioni IP dell'unità di ripresa

Dopo aver alimentato la telecamera è necessario configurarla sulla propria rete di casa o ufficio. In caso vi siano più telecamere da installare sulla stessa rete, si consiglia di installare e configurare una telecamera alla volta.

CONNECTIONS U RETE IP CON SERVIZIO DHCP

Per l'installazione rapida della telecamera su rete con servizio di indirizzato automatico (DHCP), sare assegnato automaticamente un indirizzo IP alla telecamera IP. Qualora non fosse provvista di indirizzato automatico (DHCP) l'indirizzo IP statico di default sarà 192.168.1.168.

Configurazione della telecamera IP:

1. Installare il Software "Device Config. Tool" disponibile per il download sul site www.urmet.com. alla pagina dedicata al prodotto e selezionando la sezione DOCUMENTAZIONE E RISORSE.

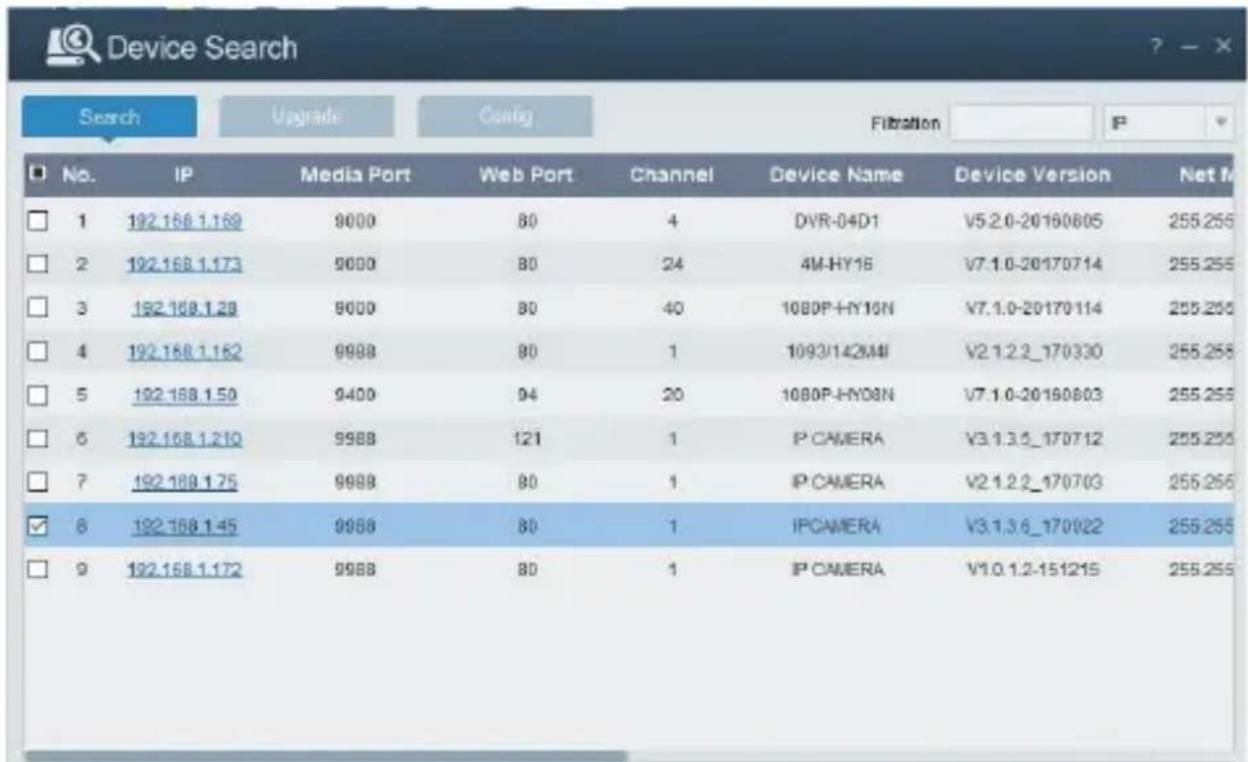

1. Lanciare il Software "Device Config. Tool". Selezionando Config Tool, verranno visualizzati automaticamente l'indirizzo IP,lasubnet mask,il gateway e l'indirizzo MAC di agli telecamera IP attiva nella LAN corrente, come molto alla figura seguente.

Se l'indirizzo IP cercato e l'indirizzo IP del PC non sono nella stessa rete, l'utente può modificare l'indirizzo IP, la subnet mask e altri parametri della telecamera IP utilizzando il software "Device Config. Tool".

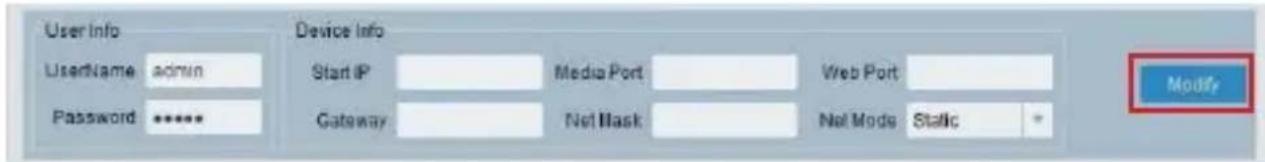

Selezionare inizialmente il disposativo per modificare l'indirizzo IP e successivamente insertire il nuovo indirizzo IP, lasubnet mask, il gateway username/password. Inserire la password del disposativo e premere su "Modify" per cancellare l'indirizzo IP del disposativo.

*NOTABENE: parametri di default della telecamera IP

Indirizzo IP statico: 192.168.1.168

Username: admin

Password: admin

Numero di media port: 9000

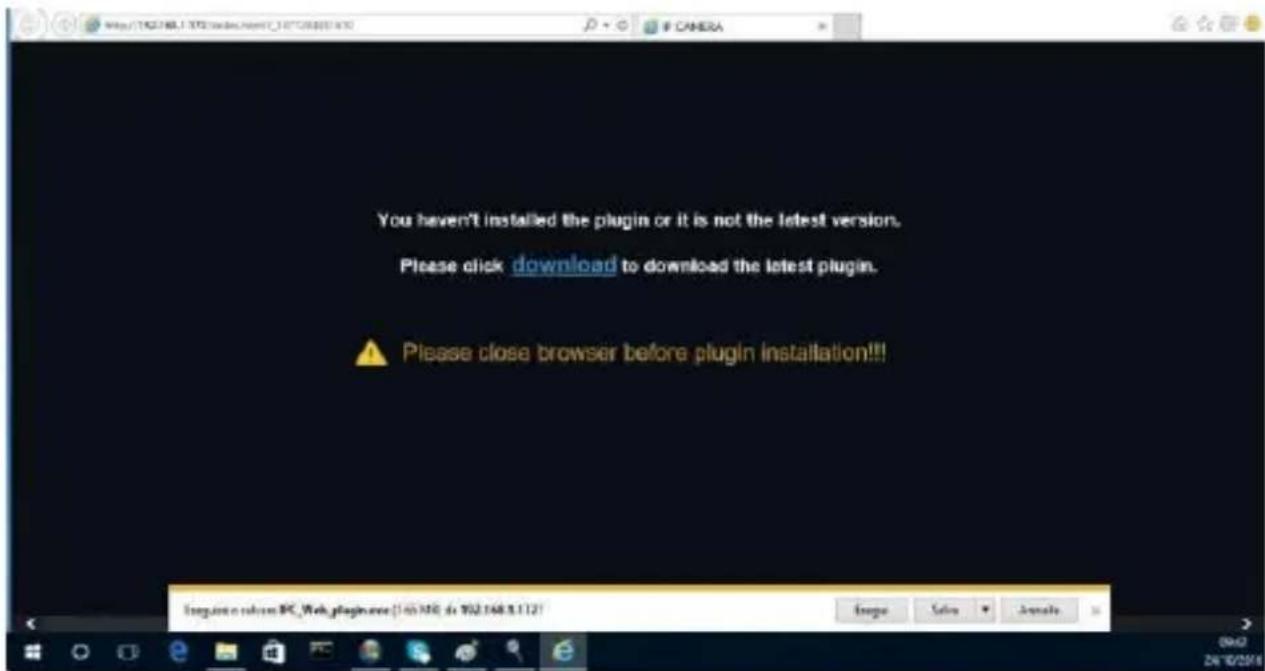

1. Prima di utilizzato il browser Internet Explorer per accederere la prima volta alla teilecamera IP, è necessario installare i relativi componenti plug-in, procedendo nel seguente modo:

2. Accedere all'indirizzo IP della telecamera per installare solo per la prima volta i plug-in. Nella pagina Web che si aprirà selezionare " download", dopodiché selezionare "Esegui" nel messaggio in basso.

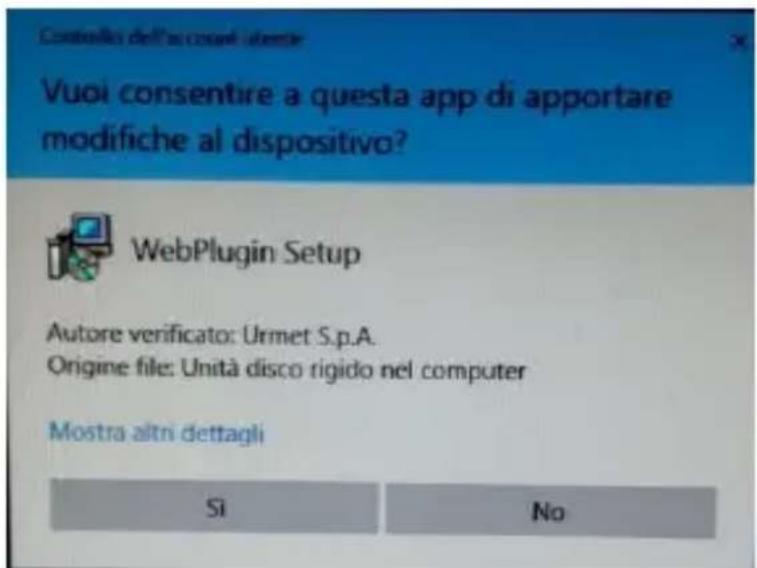

• Attendere lo scaricamento del Plug-in, dopodiché CONFIRMARE l'installazione dell'ActiveX.

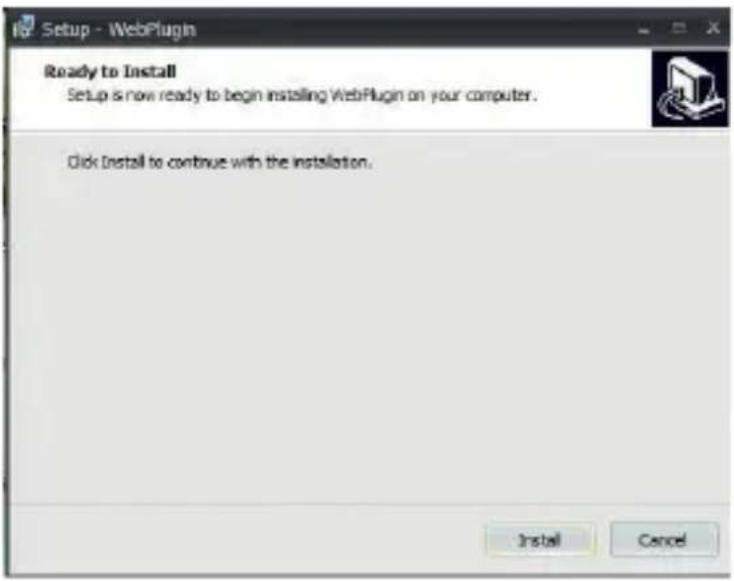

• Selezionare "Install" ed attendere che l'installazione sia terminata.

1. Al terme dell'installazione dell'Active X chiudere la pagna Web di Internet Explorer e lanciarla nuovamente inserendo l'indirizzo IP della telecamera IP.
2. Aprire il browser ed insere l'indirizzo IP della telecamera (http://192.168.1.168) e vemà visualizzata la finestra per la creazione della password di Amministratore. E' necessario impostare immediamente la password per salvaguardare la propria privacy. La password dovrá containere una combinazione da 8 a 15 caratteri. Annotare la password e conservarla in un luogo sicuro.

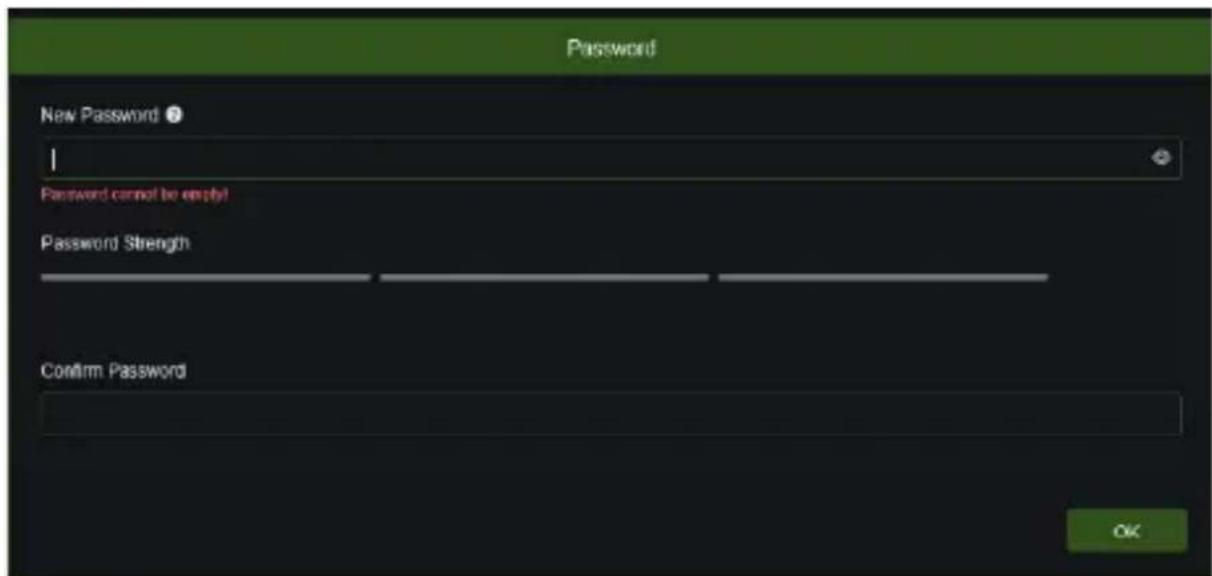

1. Confermare con il tasting OK. A quello punto si presenterà un'altra finestra dove l'utente pourrait scegliere e configurare la modalità per il recupero della password in caso di smarrimento della stessa.

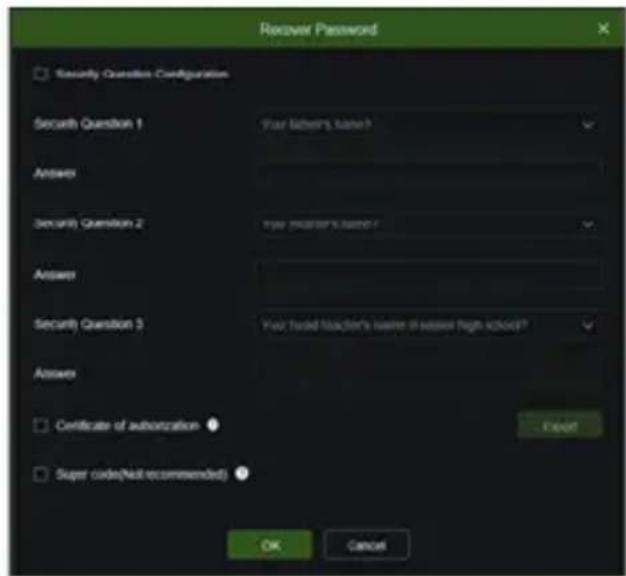

1. Security Question Configuration: scegliere una delle domande tra Whiche proposte e compilare la relativa risposta.

Certificate of authorization: sare possibile esportare un certificato che può essere utilizzato per impostare nuovamente la password utilizzando la funzione di recovery password.

Supercode:abilitando esta funzione, sare possibile contattare il Customer Service Urmet per richiedere un Super Code che permettera all'utente di impostare una nuova password utilizzando la funzione di recovery password.

Una volta scelte le opzioni confermare con il tasto OK.

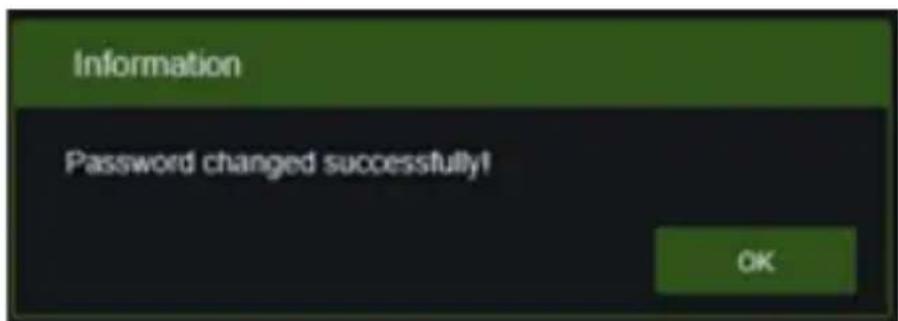

A conclusione del processo di cambio password comparirà la segunte finestra.

Confermare con il tasting OK. Se non si dovesse scegli alcun tipo per il Recovery password, in caso di smarrimento password, sare necessario agire direttamente sul pulsante di RESET (posizionato a bordo camera), riportando in quello modo la telecamera ai parametri di fabbrica.

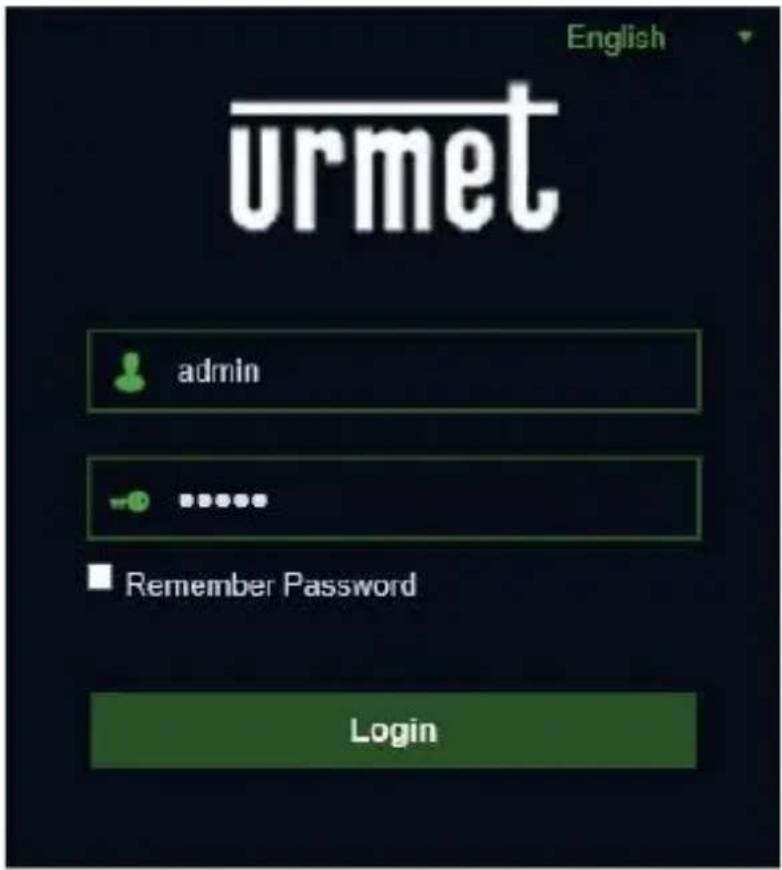

A Anything pinto comparirà la schermata di accesso (LOGIN) riportata di seguito:

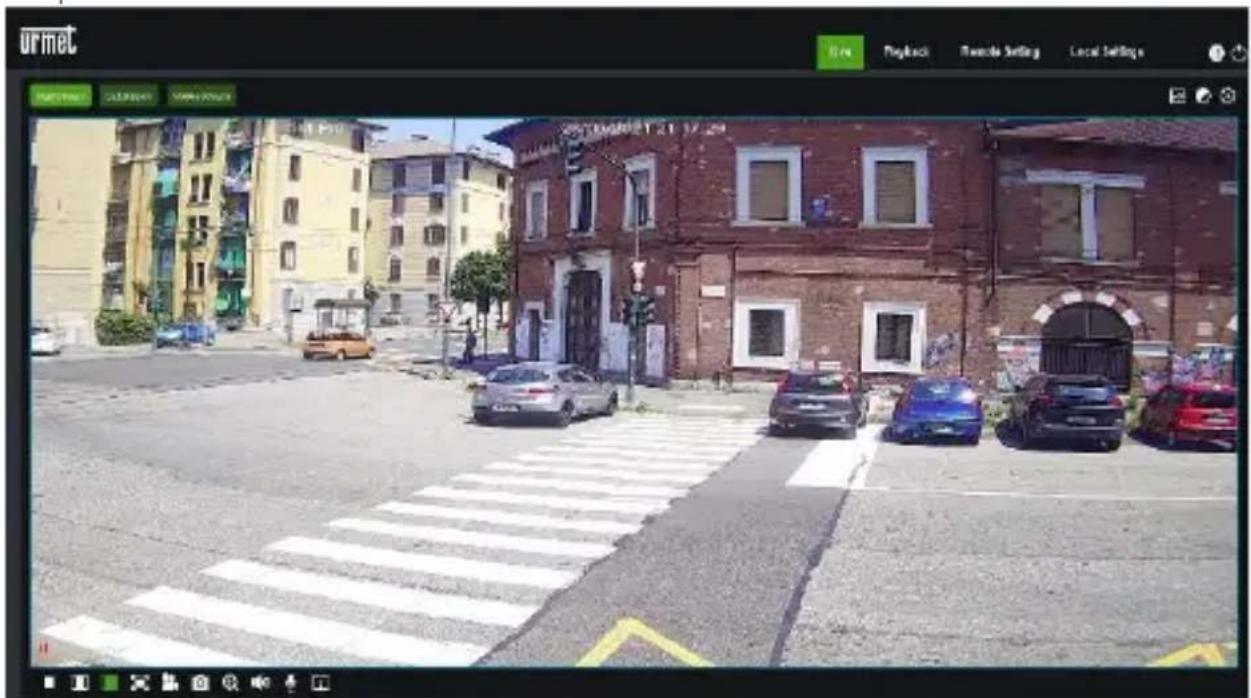

1. Selezionare "Login" per entrare nella schermata LIVE.
2. Cliccare sui pulsanti in alto a sinistra (Main Stream, Sub Stream o Mobile Stream) per selezionare il flusso video.

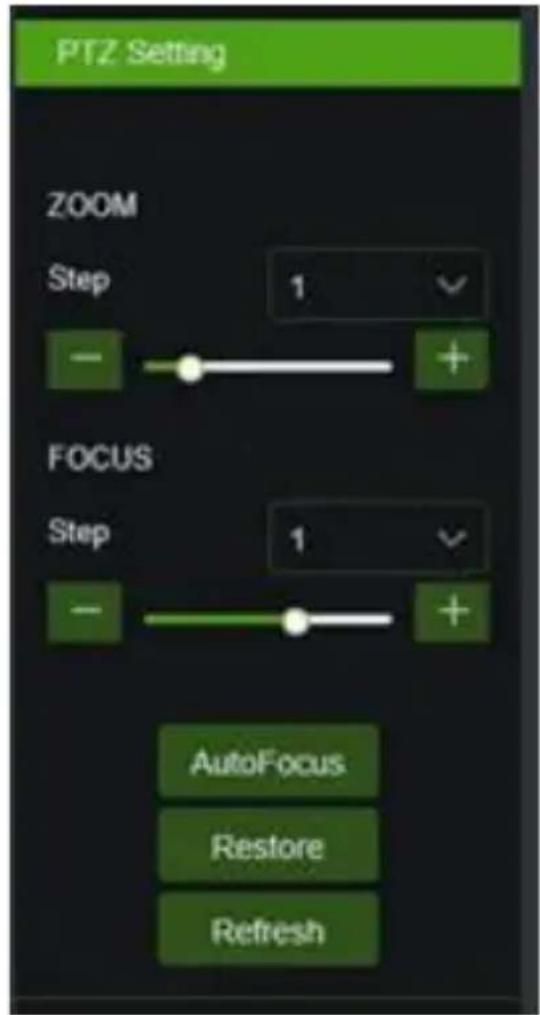

CONTROLLO PTZ

(Controllo PTZ) selezionando l'icona compare la segunte finestra:

Sui modelli di Telecamere Autofocus l'interfaccia PTZ sare la seguente:

Opzione	Valore	Spiegazione
Zoom	Step/-/+	Regola manualmente lo zoom (+ alla / - diminu-osce) Step: definitisce la velocità di这么做zione dello zoom
Focus	Step/-/+	Regola manualmente il fuoco (+ alla / - diminu-osce) Step: definitisce la velocità di这么做zione del fuoco
AutoFocus	/	Esegue in maniera automatica la regolazione del fuoco
Restore	/	Ripristina i valori di fabbrica dell'interfaccia PTZ (com-preso il fuoco)
Refresh	/	Aggiorna i parametri dell'interfaccia PTZ con le modifi-che dei parametri effettuate (compreso il fuoco)

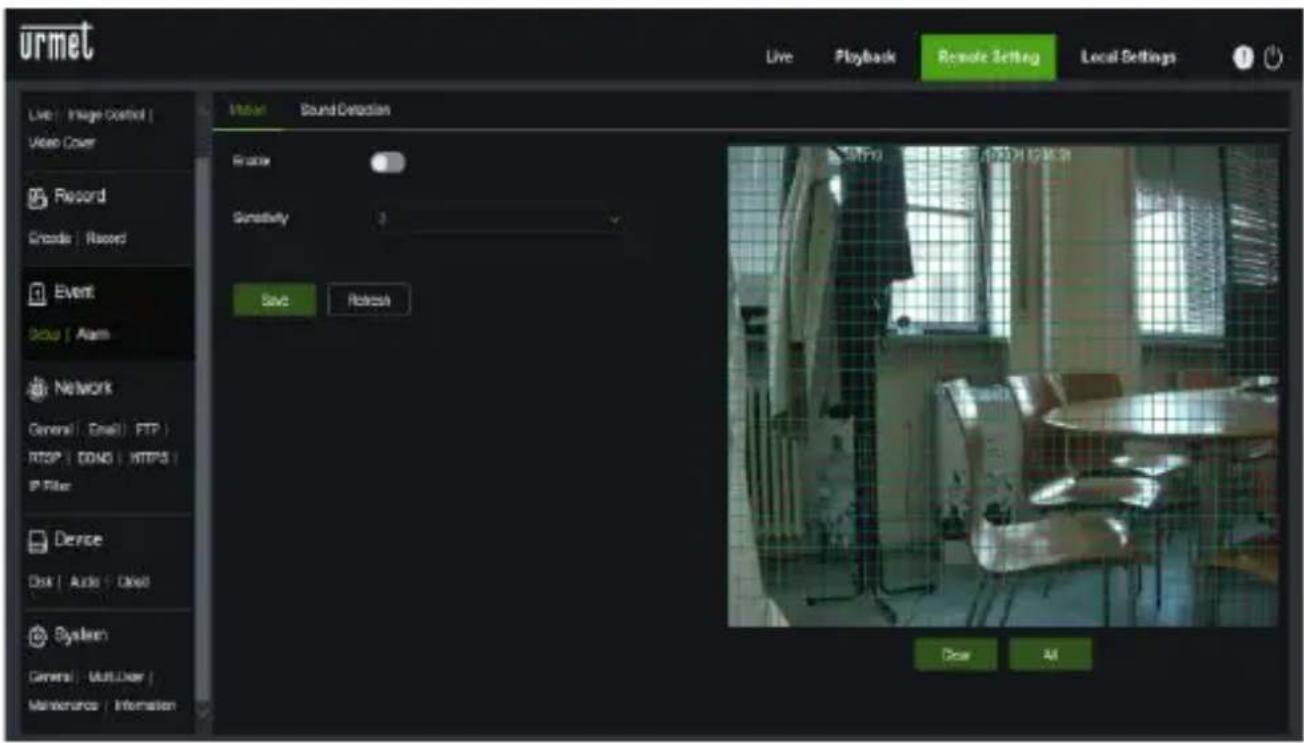

GESTIONE ALLARMEMOTION

La telecamera è in grado di generate allarmi quando rileva movimenti.

E' possibile abilitare esta funzione, nel Remote Setting, all'interno del menu Event Setup Motion

GESTIONE ALLARMI PIR (solo per modello 1099/208A)

La telecamera è dotata di un sensore infrarioso (PIR) in grado di essere allarmi di rilevazione presenze.

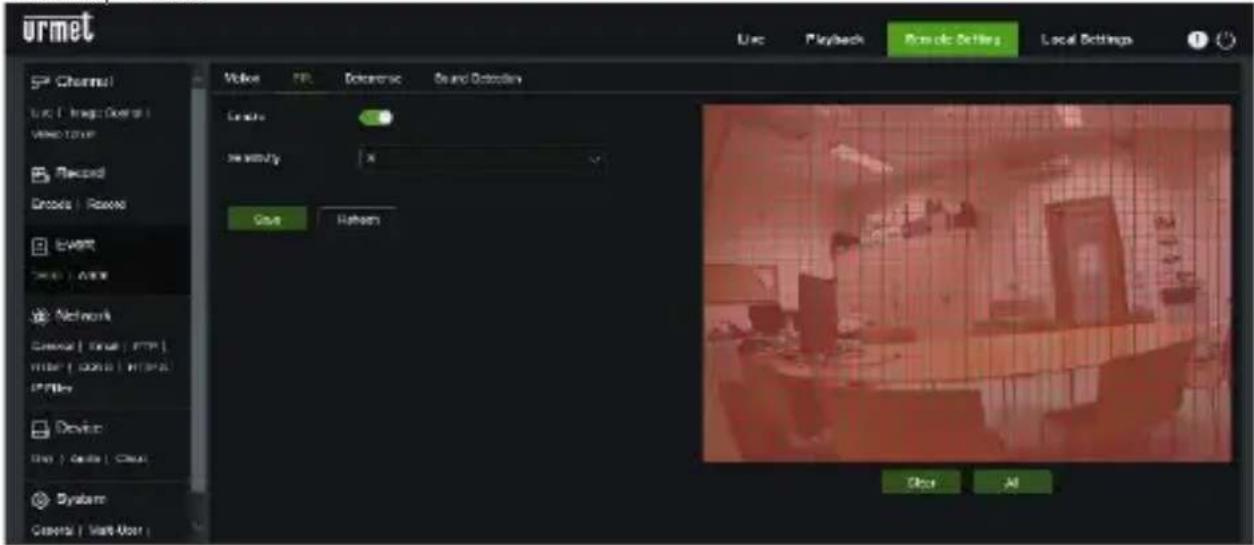

Per abilitare esta funzione selezionare, nel Remote Setting, il menu Event → Setup →PIR

I parametri di configurazione sono i seguenti.

• Enable: permette di abilitare la rilevazione tramite il sensore PIR
  Sensitivity: stabilisce la sensibilità della rilevazione dell'allarme

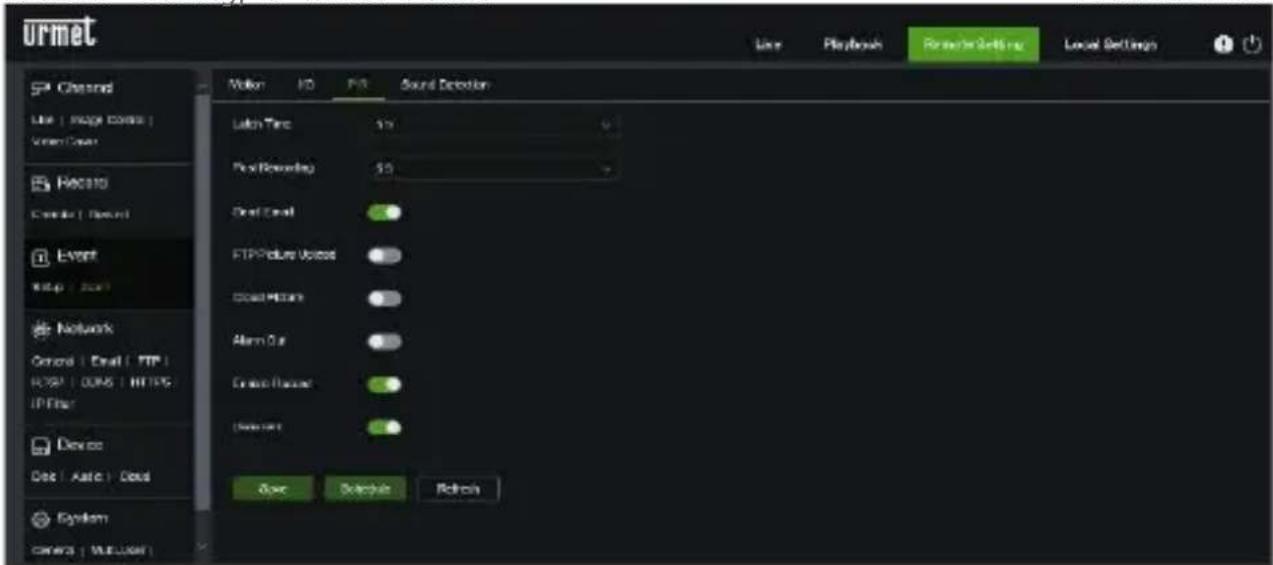

Per configurare le azioni a seguito dell'attivazione di但这a funzione, accedere al Remote Setting, il menu Event Alarm PIR

Latch Time: stabilisce il tempo di durata dell'allarme
Post Recording: stabilisce il numero di secondi di registrazione
Send Email: abilita l'invio di una email in caso di allarme
FTP Pitcure Upload : abilita l'invio delle immagini ad un server FTP

Cloud Picture : abilita l'invio delle immagini ad un cloud
Alarm Out : abilita la commutazione dell'uscita a fronte di un allarme
- Enable record: stabilisce se abilitare la registrazione del video
Deterrent: stabilisce se attivare le azioni di deterrenza

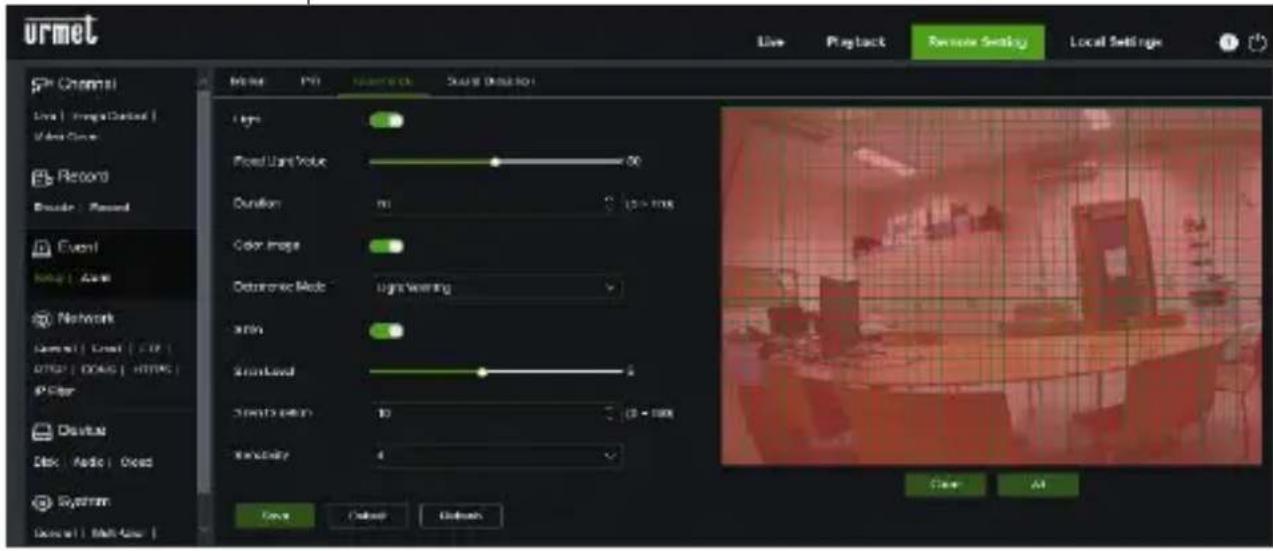

CONTROLLO FUNZIONE DETERRENZA (solo per modello 1099/208A)

Questa funzione permette di far emettere alla telecamera segnalazioni visive e sonore in caso di allarme.

Per abilitare e configurare esta funzione selezionare, nel Remote Setting, il menu Event Setup Deterrence

I parametri di configurazione sono i seguenti:

Light: permette di abilitare l'emissione luminosa di allarme
Flood Light Value: stabilisce il valore di intensità luminosa della segnalazione
Duration: stabilisce la durata della segnalazione luminosa
Color image: stabilisce se l'immagine esaminata per generare l'allarme è a colori o in bianco/nero
Deterrence Mode: stabilisce il tipo di emissione luminosa, fissa o stroboscopica
Siren: permette di abilitare l'émissione sonora di allarme
Siren Level: stabilisce il valore di intensità sonora della segnalazione
Siren Duration: stabilisce la durata della segnalazione sonora
Sensitivity: stabilisce la sensibilità della rilevazione dell'allarme

GESTIONE ALLARMI SONORI

La telecamera è dotata di un microfono in grado di generate allarmi in presenza di rumori.

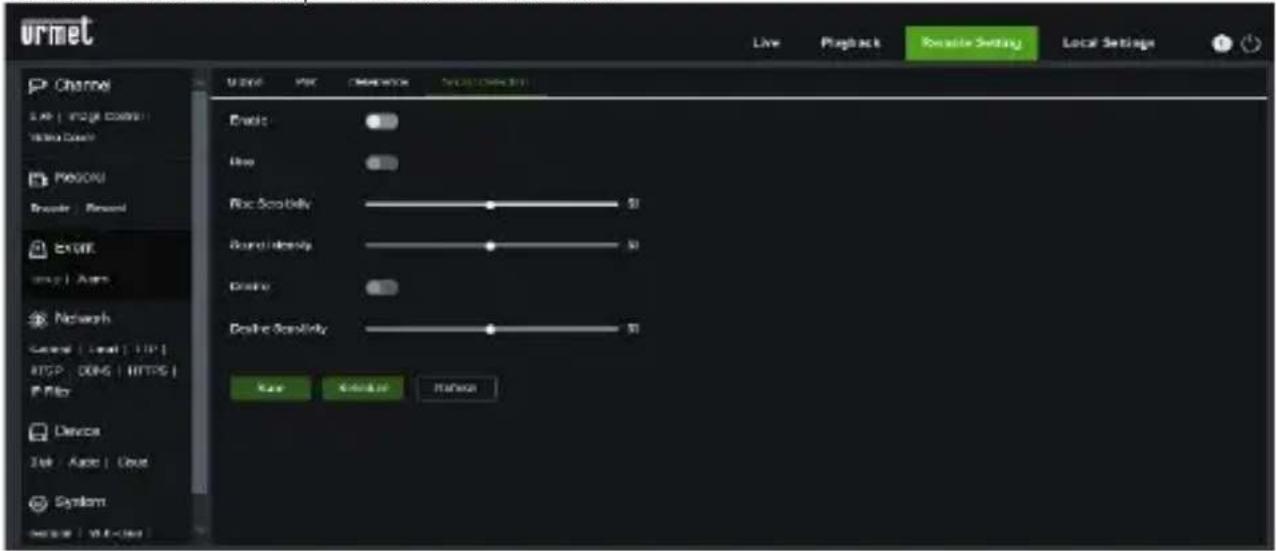

Per abilitare e configurare esta funzione selezionare, nel Remote Setting, il menu Event Setup Sound Detection

I parametri di configurazione sono i seguenti:

• Enable: permette di abilitare la rilevazione di rumori
• Rise: stabilisce che l'allarme viene generato a fronte di un suono di intensità crescente
  Rise Sensitivity : definitisce l'incremento dell'intensità del suono
  Sound Intensity : definisce l'intensita massima del suono
• Decline: stabilisce che l'allarme viene generato a fronte di un suono di intensità decrescente
• Decline Sensitivity : definitisce il grado di decrescita dell'intensità del suono

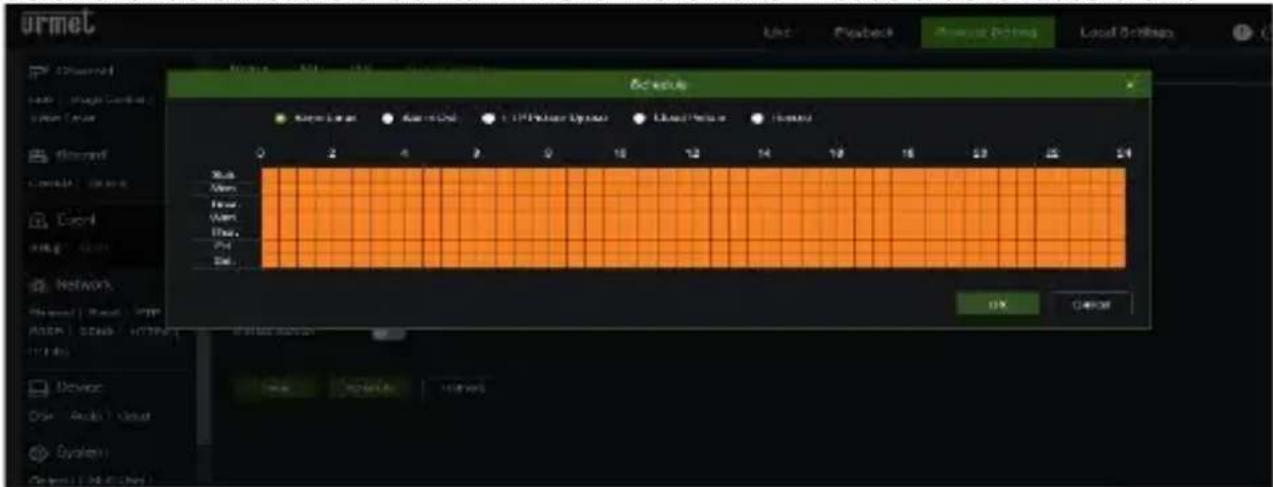

Selezionando schedule si abilita infine la rilevazione in base a delle fasce orarie

Funzionalità principali:

Audio/videoLiveStreamMulticanale
- Playback remoto Multicanale
Double stream playback
- Notifiche allarmi
- Personalizzazione configurazione singolo flusso video
- Gestione fornato segnale video 4:3 - 16:9,
-Playback Locale
- Modalità portrait e landscape del segnale video
- Funzione di esportazione elenco dispositiivi
- Condivisione immagini su social/drive e personal cloud remoti
Zoom Autofocus
Cattura Imagine e Video
Supporto Multi dispositivo

NOTABENE

Per maggiori dettagli ed approfondimenti tecnici sull'utilizzo dell'app e la descrizione di ciascuna funzione disponibile fare riferimento al manuale utente completo del dispositivo oppure al supporto online disponibile sull'App stessa.

DIRETTIVA 2012/19/UE DEL PARLAMENTO EUROPEO E DEL CONSIGLIO del 4 luglio 2012 sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE). Il symbolo del cassetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile

deve essere raccolto separatamente dagli altri rifiuti.

L'utente dovra, pertanto, conferire l'apparecchiatura giunta a fine vitaagli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici.

In alternatively alla gestione autonoma è possible conseigner l'apparecchiatura che si desidera smaltire al rivenditore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente.

Presso i rivenditori di prodotti elettronici con superficie di vendita di almeno 400m2 è inoltre possibile consegnare Gratisamente,enza obbligo di acquisto,i prodotti elettronici da smaltire con dimensione massima inferiore a 25~cm

L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatible contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiegato e/o ricicchio dei materiali di cui è composta l'apparecchiatura.

Quick guide

H.265 IP CAMERA SERIES

INDEX

INDEX 25
General information 26

WARNING 26

Installation 28

INSTALLATION OF BULLET CAMERAS 28
INSTALLATION OF MINI DOME CAMERAS 31
MINI FLAT CAMERA INSTALLATION 32
INSTALLATION OF VANDAL-PROOF DOME CAMERAS 34

IP Camera Configurations 35

Organizzazione commerciale

Per informazioni sull'acquisto o sulla disponibilità dei prodotti, è possible suntare il proprio smartphone sul seguente QR code o visitare

www.urmet.com >> Contatti >> Rete Commerciale Italia

Uromet S.pA. siriservail diritto di apportare modifiche alle proprie apparecchiature in qualsiasi momento,enza darne alcun preavviso.

Realizzata nel mese di ottobre

1. www.urmet.com |

[e-mail]

Tutti i prodotti Urmet sono marcati C E

Prodotto in Cina sus specifica Urumet.

Sales Network
