Type de produit	Caméra vidéo IP H.265
Marque	GROTHE
Modèle	VK 1099/208A
Alimentation	Alimentateur fourni (secteur)
Connectivité réseau	Ethernet 10/100, DHCP, IP statique
Adresse IP par défaut	192.168.1.168
Nombre max de connexions simultanées	10 (unicast)
Fonction de détection de mouvement	Oui
Détection PIR (modèle 1099/208A)	Oui
Fonction dissuasion	Lumière et sirène intégrées
Détection sonore	Oui, via microphone intégré
Commande PTZ	Oui (zoom, mise au point)
Enregistrement sur carte SD	Oui (carte non fournie)
Notification d'alarme	Email, FTP, Cloud
Types de montage	Plafond et mural (bullet, mini dôme, anti-vandale)
Nettoyage	Chiffon sec ou humidifié avec détergent neutre
Précautions de sécurité	Ne pas exposer à la pluie/humidité, ne pas ouvrir, débrancher avant nettoyage
Réparabilité	Contacter le SAV agréé Urmet
Mise à jour firmware	Contactez le centre d'assistance technique
Configuration réseau	Via logiciel "Device Config. Tool"
Langues de la notice	Français, Allemand, Anglais, Italien
Pages de la notice	96 pages

FOIRE AUX QUESTIONS - VK 1099/208A GROTHE

Comment configurer l'adresse IP de la caméra ?

Utilisez le logiciel Device Config. Tool téléchargeable sur le site Urmet. Lancez-le, sélectionnez la caméra, puis modifiez l'adresse IP, le masque de sous-réseau et la passerelle. Vous pouvez aussi accéder à l'interface web via l'adresse IP par défaut 192.168.1.168.

Comment réinitialiser le mot de passe administrateur ?

Si vous avez perdu le mot de passe, vous pouvez utiliser la fonction de récupération via les questions de sécurité, le certificat d'autorisation, ou contacter le service clientèle pour obtenir un Supercode. En dernier recours, appuyez sur le bouton RESET de la caméra pour revenir aux paramètres d'usine.

Comment activer la détection de mouvement ?

Accédez à la page Réglage à distance (Remote Setting), puis menu Event → Setup → Motion. Activez la détection de mouvement et configurez les actions souhaitées (envoi d'email, enregistrement, etc.).

Comment installer la carte SD ?

Insérez la carte SD dans la fente prévue à cet effet. Pour les modèles Bullet, Mini Dome et Anti-Vandale, l'emplacement est indiqué par une flèche. Attention : cette opération doit être effectuée par du personnel qualifié.

Que faire en cas de perte du mot de passe ?

Lors de la première connexion, vous avez configuré des questions de sécurité, un certificat d'autorisation ou un Supercode. Utilisez l'une de ces méthodes pour récupérer l'accès. Sinon, un reset matériel (bouton RESET) ramène la caméra aux paramètres d'usine.

Comment utiliser la fonction dissuasion ?

Allez dans Réglage à distance → Event → Setup → Deterrence. Activez la lumière (Flood Light) et/ou la sirène (Siren), réglez l'intensité, la durée et le mode (fixe ou stroboscopique). Cette fonction n'est disponible que sur le modèle VK 1099/208A.

Comment nettoyer la caméra ?

Débranchez d'abord l'alimentation. Utilisez un chiffon sec pour la poussière, ou un chiffon humidifié avec un détergent neutre pour les saletés tenaces. N'utilisez jamais de produits volatils (alcool, essence) ou de sprays.

Comment connecter la caméra à un réseau DHCP ?

Par défaut, la caméra est réglée en mode DHCP. Si votre réseau attribue des adresses automatiquement, branchez-la simplement. Sinon, elle utilise l'adresse IP statique par défaut 192.168.1.168. Vous pouvez modifier ce comportement via le logiciel Device Config. Tool.

Comment accéder à la caméra depuis un navigateur ?

Ouvrez Internet Explorer et entrez l'adresse IP de la caméra (ex: http://192.168.1.168). Vous devrez installer un plugin ActiveX lors du premier accès. Ensuite, créez un mot de passe administrateur (8 à 15 caractères) et connectez-vous.

Quelle est la différence entre les modèles VK 1099/208A et autres ?

Le modèle VK 1099/208A est équipé d'un détecteur PIR et de la fonction dissuasion (lumière et sirène). Les autres modèles de la série n'ont pas ces fonctionnalités. Consultez la notice technique pour plus de détails.

MODE D'EMPLOI VK 1099/208A GROTHE

Configurations IP de l'unité de filmage 59

CONNEXION SUR RESEAU IP AVEC SERVICE DHCP 60

COMMANDE PTZ 64

GESTION ALARMDE DETECTION DE MOUEMENT 66

GESTION ALARME PIR (seulement modèle 1099/208A) 66

GESTION DE LA FONCTION DISSUASION (seulement pour le modele 1099/208A) 68

GESTION DETECTION SONORE 69

Généralités

Cher client,

Nos you remercions d'avoir fait I'achat du produit objet du present document.

Le present document est un mini guide qui vous permettra derialcder avec rapidite à la mise en marche du modele H.265 IP Camera Series URMET S.p.A.

Lire attentivement ce mini guide pour utiliser correctement et respecter les consignes de sécurité d'usage de l'appareil que vous avez à peine acheté. Toutjourns conserver ce document à portée de main pour toute consultation ultérieure.

*IMPORTANT

Pour toute information détaillée sur l'appareil, il est recommandé de consulter le manuel d'usage que vous pouze repérer sur le site Uromet (voir QR code reporté sur la feuille complémentaire).

AVERTISSEMENTS

Alimentation

Avant de brancher l'appareil au secteur d'alimentation, s'assurer que les données nominales correspondent à celles du secteur d'alimentation.

Il est recommandé de prévoir l'installation en avant des appareils d'un interrupteur de coupure et de protection.

En cas de panne et/ou de mauvais fonctionnement, couper l'alimentation à l'aide de l'interrupteur général.

Utiliser exclusivement l'alimentateur fourni avec le produit.

Recommendations de sécurité

Pour prévenir les risques d'incendie et d'électrocution, éviter d'exposer le dispositif à la pluie et à l'humidité ainsi que d'introduire tout object solide et tout liquide à l'intérieur du dispositif. Si tel avait été le cas, débrancher le dispositif du secteur d'alimentation et le faire contrôle par un personnel qualifié.

Enaucun cas,le dispositif ne doit etre ouvert.Pour toute intervention de réparation, faire appel à un personnel qualifié ou contacter le centre d'assistance technique agreé (www.urmet.com Contacts).

Conserver l'appareil hors de la portée des enfants pour prévenir les risques de dommages accidentels.

Ne pastoucher l'appareil avec les mains mouillées pour éviter les risques de décharge électrique et de dommages mécaniques.

En cas de chute de l'appareil ou en cas de dommages de l'enveloppe externe, en interrompree l'utilisation. Ne pas en interrompree l'utilisation dans de telles conditions expose a des risques de decharge electrique. Dans le cas ou cela se produit, contacter le revendeur ou I'installateur agree.

Recommendations d'installation

Ne pas installer laamera dans un environnement où elle serait exposée à la pluie ou à l'humidité. Pour de tels environnements, utiliser les protections prévues à cet effet.

Éviter d'orienter directement l'objet vers le soleil ou vers des sources de lumière interne y compris quand laamera est étente; la personne/objet à filmer ne doit pas être en contre-jour.

Éviter d'orienter laamera vers des objets refléchissants.

La présence de certains types de lumière (fluorescente colorée par exemple) peut alterer les couleurs.

Ne pas placer le dispositif sur une surface qui ne garantirait pas la stabilité nécessaire (table instable ou plan incliné par exemple). Sur une telle surface, le dispositif pourrait tomber et causer des blessures ou des dommages mécaniques.

Dans le cas où de l'eau ou tout autre produit s'infiltrerait dans le dispositif, ne plus l'utiliser pour prévenir les risques d'incendie et de décharges electriques.

Dans le cas où cela se produit, contacter le revendeur ou l'insealleur/agree.

Ne pas couvrir laamera d'un chiffon alors qu'elle est en marche pour prévenir les déformations de l'enveloppe extérieure et la surchauffe des parties internes exposant à des risques d'incendie, de décharges électriques et de panne mécanique.

Ne pasapprocher d'aimants ni d'objects magnetisés pour ne pas risquer de compromètement le bon fonctionnement.

Ne pas utiliser le dispositif dans un environnement en présence de fumée, de vapeur, d'humidité, de poussière et/ou de vibrations intenses.

Ne pasmettre en marche le dispositif aussenot après l'avoir déplaced d'un endroit froid à un endroit chaud et inversement. Attendre environ trois heures: cette durée est nécessaire pour que l'appareil puisse s'adapter au nouvel environnement (température, humidité, etc.).

Précautions d'utilisation

S'assurer que l'appareil est en parfait état après l'avoir sorti de son emballage. S'assurer que la température de fonctionnement est dans les limites indiquées et que l'environnement n'est pas excessivement humide.

Eviter d'orienter laamera vers le soleil pour ne pas endommager le capteur.

Nettoyage du dispositif

Utiliser un chiffon sec et frottier légèrement pour éliminer poussières et saletés. Dans le cas où un chiffon ne suffirait pas pour éliminer les saletés, utiliser un chiffon humidifié avec un détergent neutre.

Pour le nettoyage de l'appareil, ne pas utiliser de produit en spray. Ne pas utiliser de liquides volatiles tels que l'essence, l'alcool, les solvants, etc. ni de chiffons traités chimiquement pour nettoyer le dispositif pour éviter tout déformation, détérioration ou rayures de la finition de la peinture.

Avant d'effectuer toute opération de nettoyage ou d'entretien, veiller à

débrancher l'appareil du secteur d'alimentation électrique.

Enregistements des images

L'appareil objet du present document n'est pas conçu comme antivol mais essentiellement pour transmettre et évientuèlement enregistrer des images. Aussi, dans le cas où l'utilisateur serait victime d'un vol, la société URMET S.p.A. ne saurait être tenue pour responsable de chaque préjudice et autres conséquences dommageables que ce soit. Avant d'utiliser l'appareil, effectuer quelques essais d'enregistrement pour s'assurer du bon fonctionnement. Dans le cas où l'utilisateur serait victime d'une perte ou de tout autre préjudice causé par un mauvais réglage, par une mauvaise utilisation, un fonctionnement impropre de l'appareil, la société URMET S.p.A. ne saurait être tenue pour responsable de la perte de données mémorisées.

L'appareil contient des composants électroniques de précision. Pour garantir le bon des images, veiller à ce que l'appareil ne subisse pas chocspendant son fonctionnement.

Confidentialité et Copyright

Laamera IP est un dispositif pour systèmes TVCC. L'enregistrement des images est soumis en lois en vigueur dans le pays où l'appareil est utilisé. Il est interdit d'enregistrement des images protégées par un Copyright.

Les utilisateurs de l'appareil sont responsables du contrôle et du respect de toutes les normes et autres réglementations locales relatives au monitoring et à l'enregistrement des signaux video. Le fabricant NE SAURAIT esttretenu pour responsable de toute utilisation de l'appareil qui enfreindrait les normes et réglementations en vigueur.

Mise à jour du firmware

Pour vérifier la disponibilité de la mise à jour du logiciel vous devez prendre contact avec le Centre d'Assistance Technique Agréé Urmet.

Configuration de réseau

Laamera est reglee en modalite DHCP. Si le reseau sur lequel laamera doit etre installee ne supporte pas l'adressage dynamique (DHCP), laamera active automatiquement I'adresse IP par defaut 192.168.1.168. En utilisant le logiciel Urmet «Device Config. Tool» fourni avec le CD de laamera.

Il est possible de modifier cette adresse IP par défaut et les autres configurations de réseau de laamera de façon à ce que celle-ci n'entre pas en conflit avec d'autres dispositifs en réseau.

Connexions de réseau

Pour effectuer une connexion avec un PC à distance (via Logiciel Client ou navigateur), il est nécessaire de tener compte qu'à tout canal video utilisé sur le PC correspond une connexion de type "unicast" (TCP, RTP et UDP).

Le dispositif est en mesure de supporter jusqu'à 10 connexions "unicast", à savoir qu'il est possible de visualiser le flux video depuis un maximum de 10 points (PC ou smartphone) à distance simultanément, à condition que la bande disponible le permette

Installation

INSTALLATION CAMERA BULLET

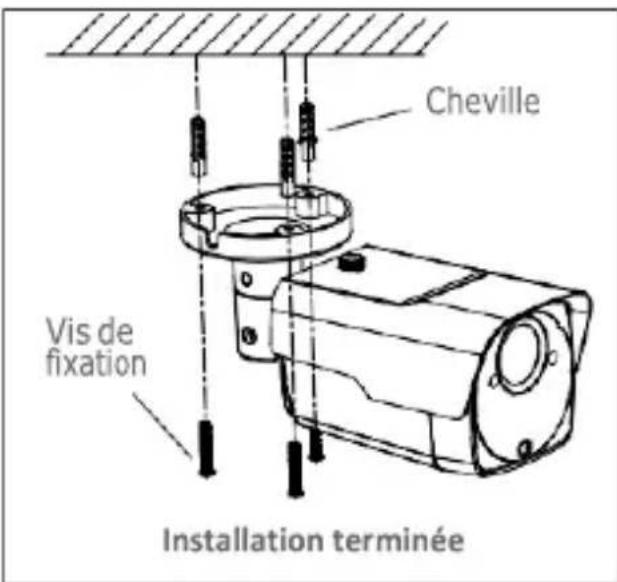

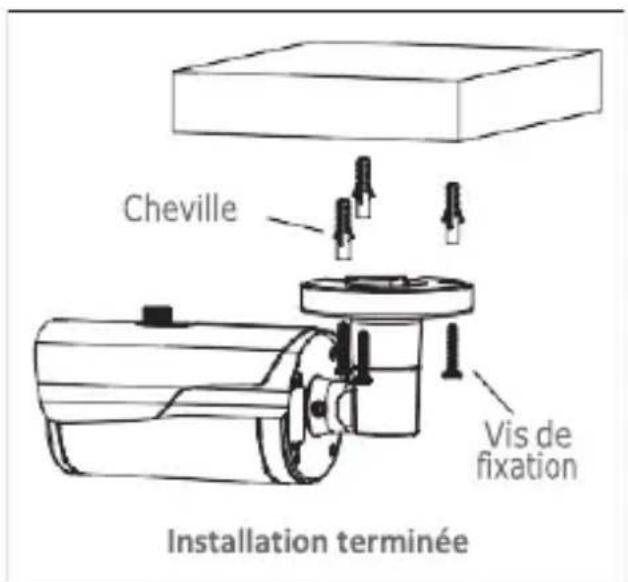

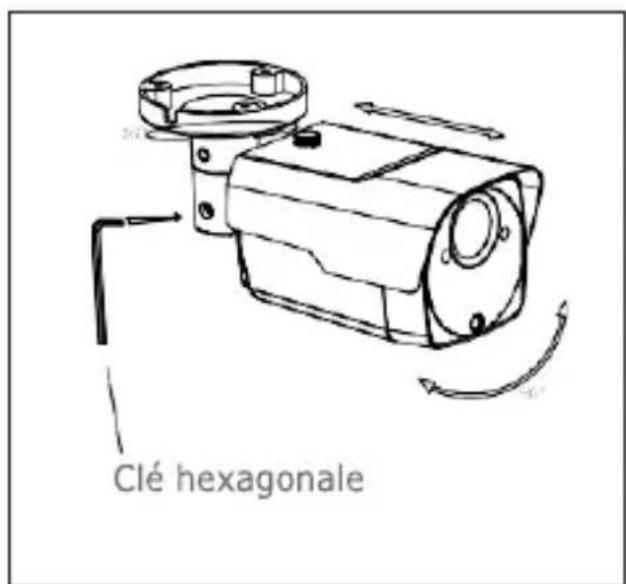

Fixation au plafond

Poser trois chevilles au plafond et fixer l'équipment à l'aide de trois vis de fixation.

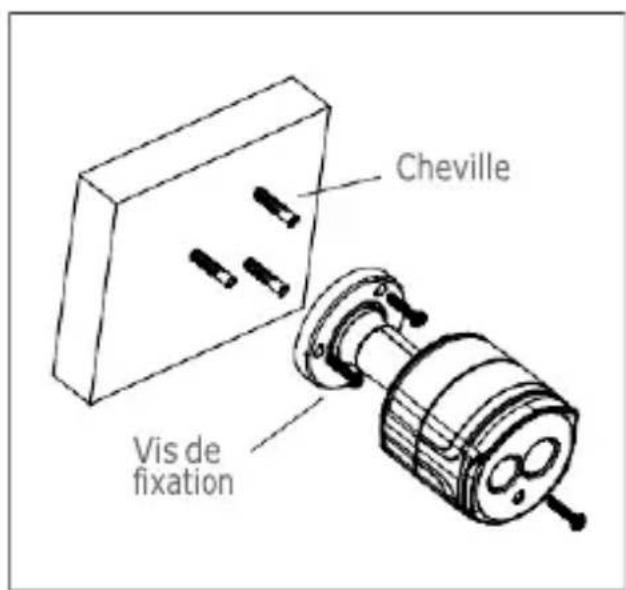

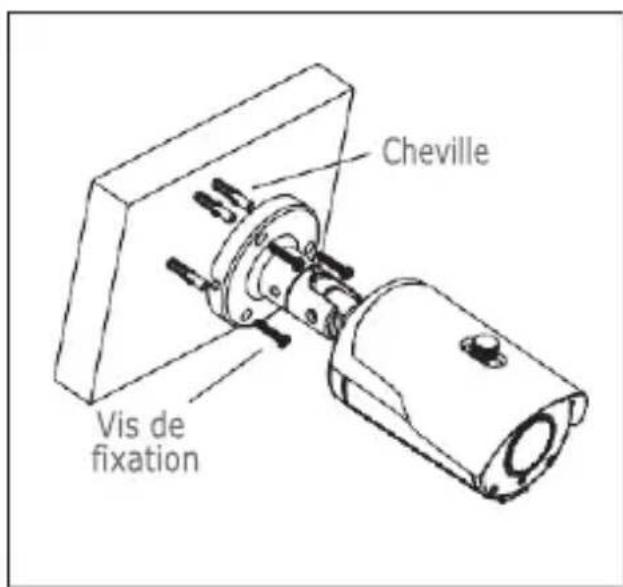

Montage mural

Poser trois chevilles sur le mur et fixer l'équipement à l'aide de trois vis de fixation.

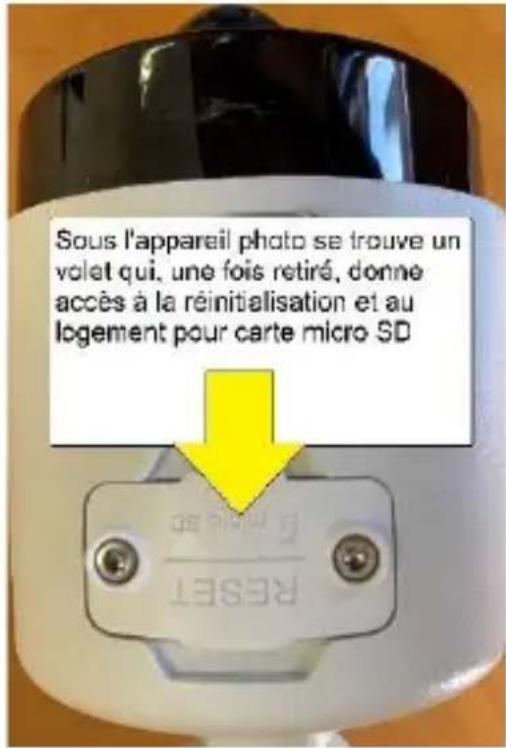

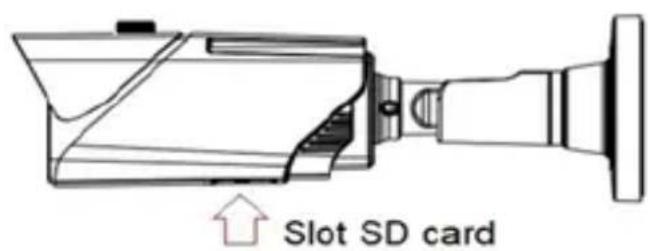

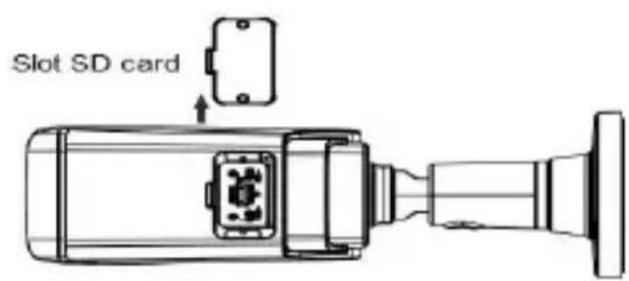

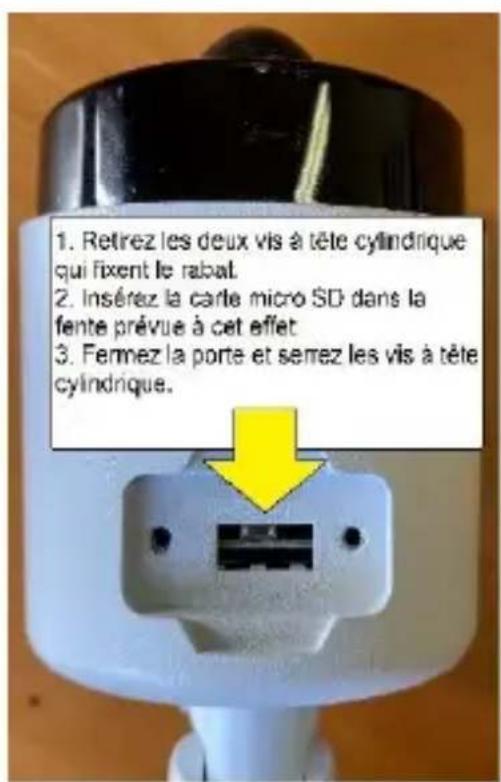

Installation de la carte SD

ATTENTION: cette opération doit être effectuee par du personnel qualifie

INSTALLATION CAMERA MINI DOME

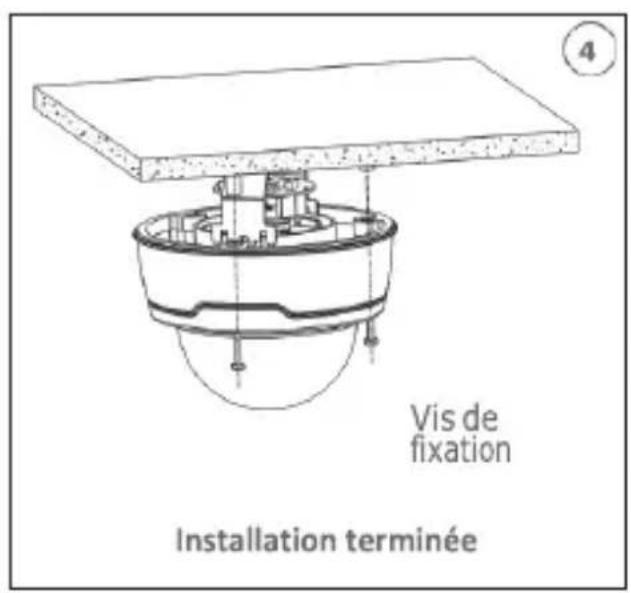

Fixation au plafond

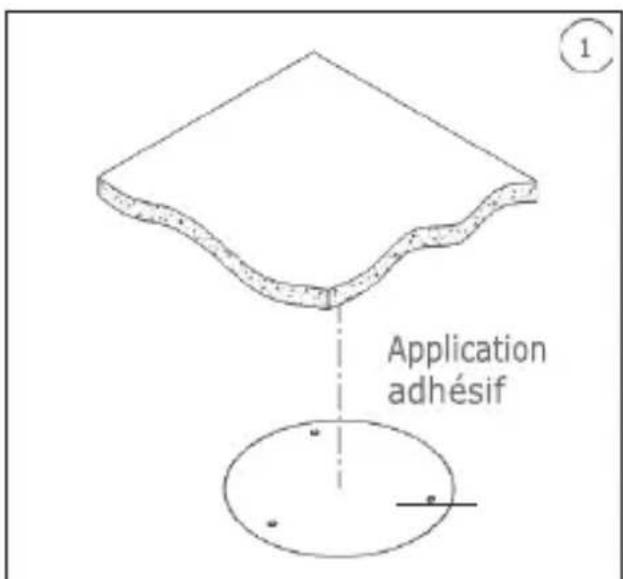

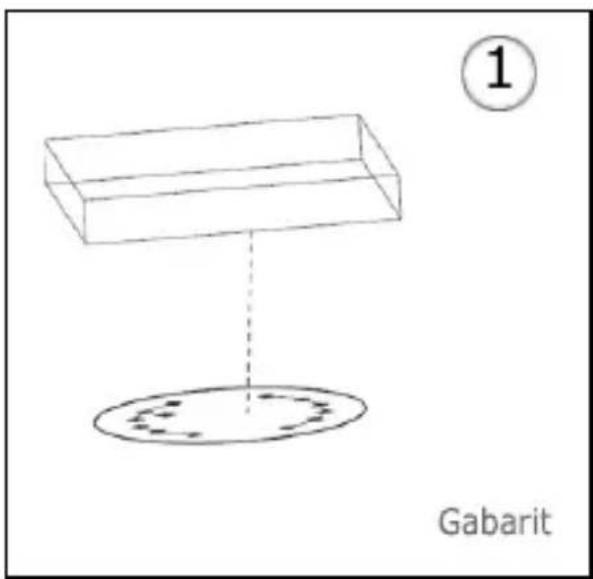

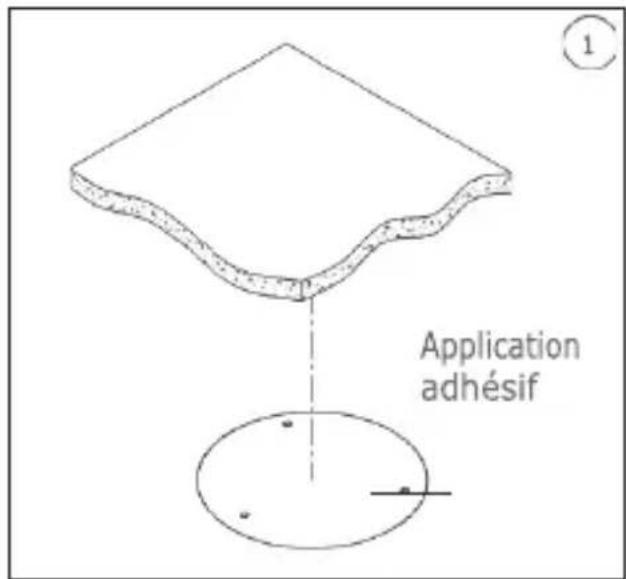

1. Appliquer l'adhesif dans la position correcte.

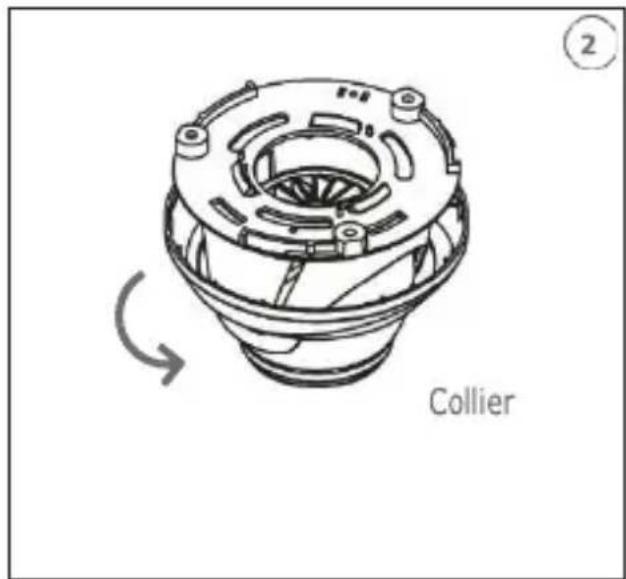

2. Retirer l'écran de laamera, en tournant le collier vers le bas.

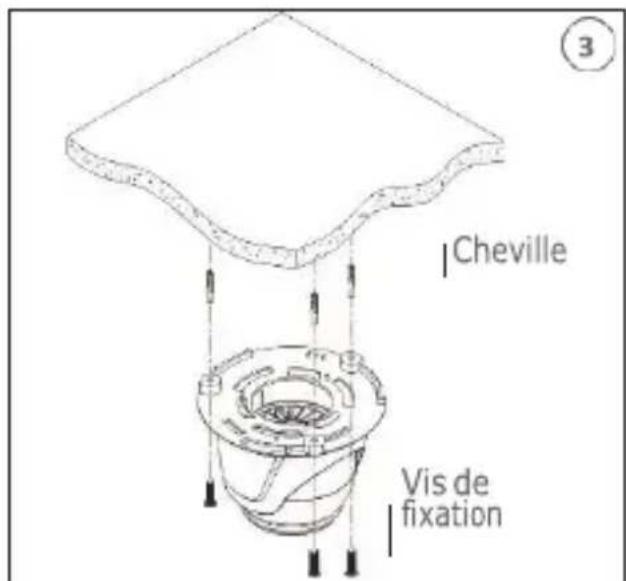

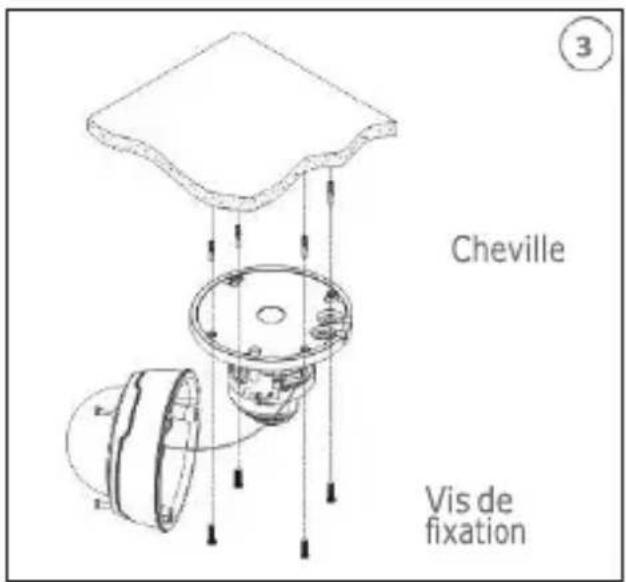

3. Fixer la base en perçant des trous de blocage autour del'adhésif; y insérertrois chevilles et fixer le tout à l'aide de trois vis de fixation.

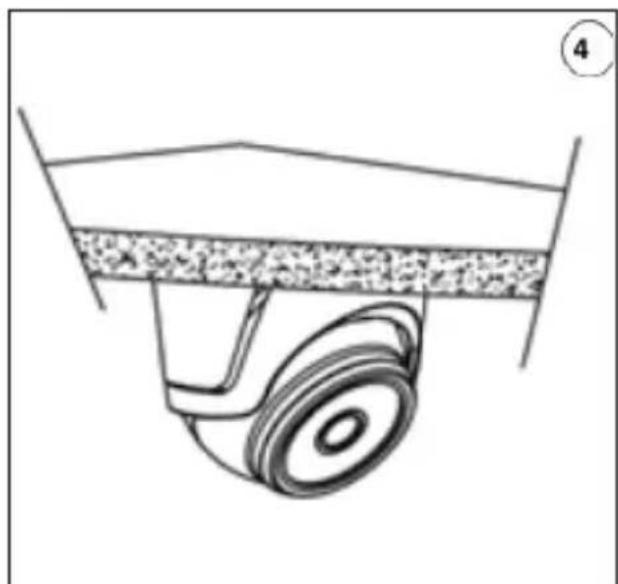

4. Regler correctement l'angle.

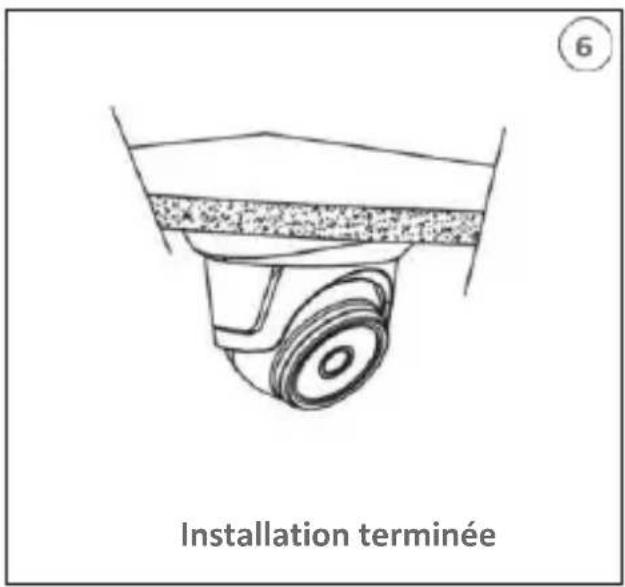

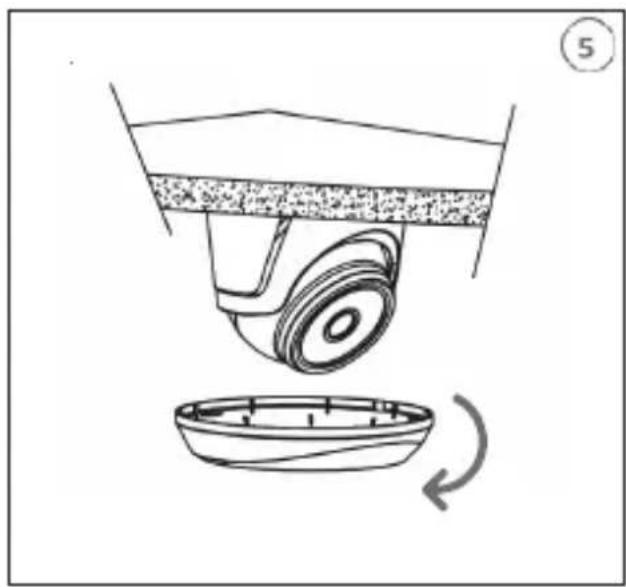

5. Reposer l'écran en tournant le collier vers le haut.

Installation de la carte SD

INSTALLATION CAMERA MINI DOME

Fixation au plafond

1. Fixer la base au plafond.

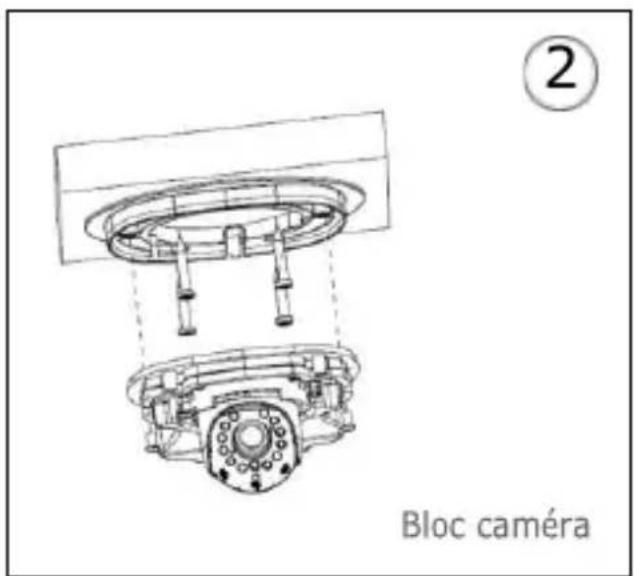

   Fixer le bloc camera à la base.
2. Regler correctement l'angle.

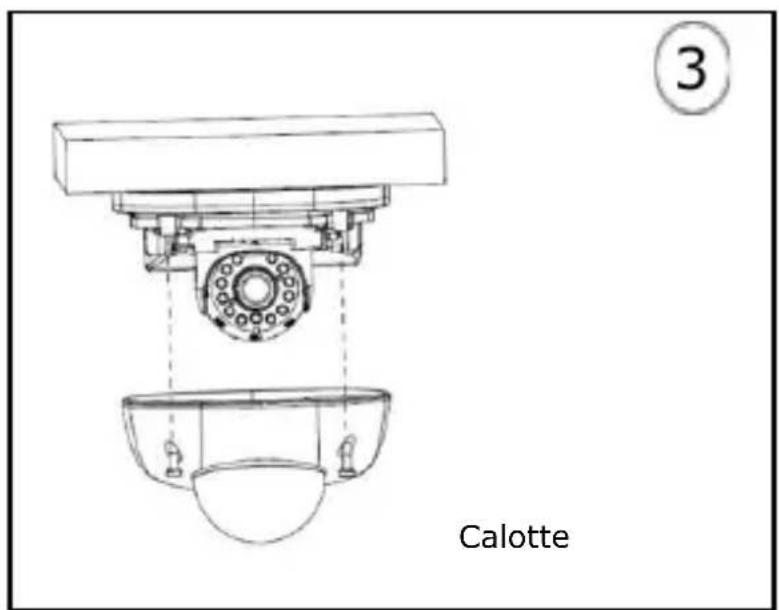

3. Reposer la calotte.

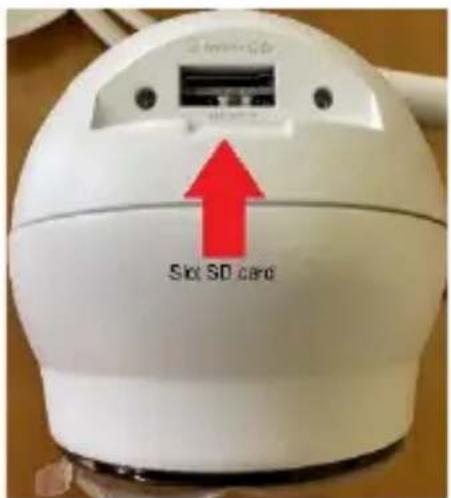

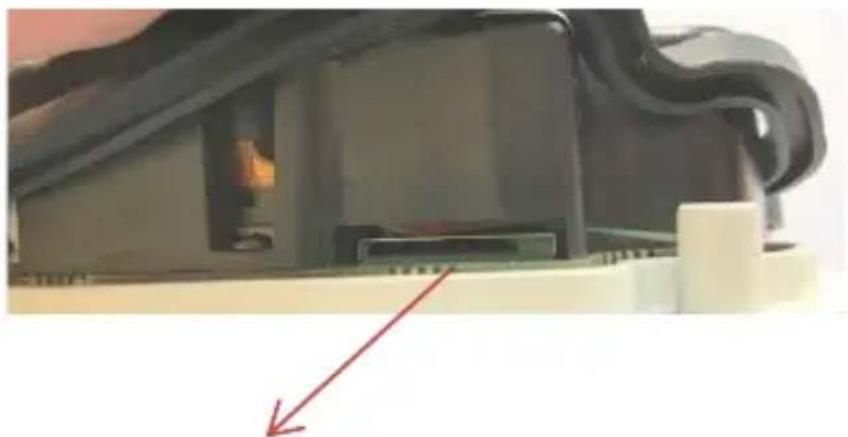

Installation Carte SD

Insérez la carte SD dans la fente indiquée par la flèche

INSTALLATION CAMERA ANTI-VANDALE

Fixation au plafond

1. Appliquer l'adhesif dans la position correcte.

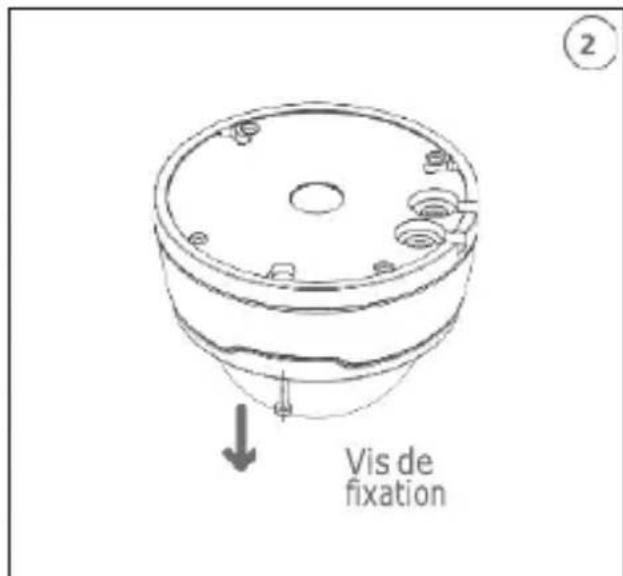

2. Retirer l'élément avant, en desserrant les trois vis de fixation à l'aide d'un tournevis.
3. Fixer la base en perçant des trous de blocage autour de l'adhésif; y insérer quatre chevilles et fixer le tout à l'aide de quatre vis de fixation. Régler correctement l'angle.
4. Fixer l'élément avant sur la base, en serrant les trois vis de fixation.

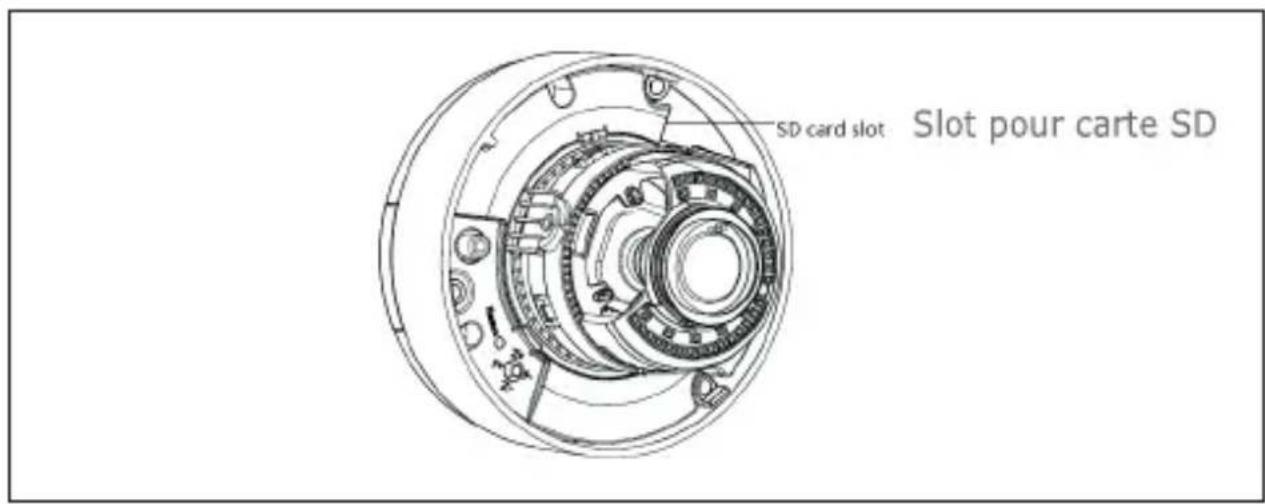

Installation de la carte SD

Configurations IP de l'unite de filmage

Après avoir mis laamera sous tension, il est nécessaire de la configurer sur le réseau de la maison ou du bureau.

En présence de plusieurs caméras sur un même réseau, il est conseillé de les installer et de les configurer une à la fois.

CONNEXION SUR RESEAU IP AVEC SERVICE DHCP

Pour l'installation rapide de laamera sur un réseau avec service d'adressage automatique (DHCP), une adresse IP sera automatiquement attribuée à laamera IP. En l'absence d'adressage automatique (DHCP), l'adresse IP statique par défaut sera 192.168.1.168.

Configuration de laamera IP:

1. Installé le logiciel "Device Config. Le logiciel "Tool" peut être télécharge à l'adresse www.urmet.com. sur la page du produit et en selectionnant la section DOCUMENTATION ET RESSOURCES.

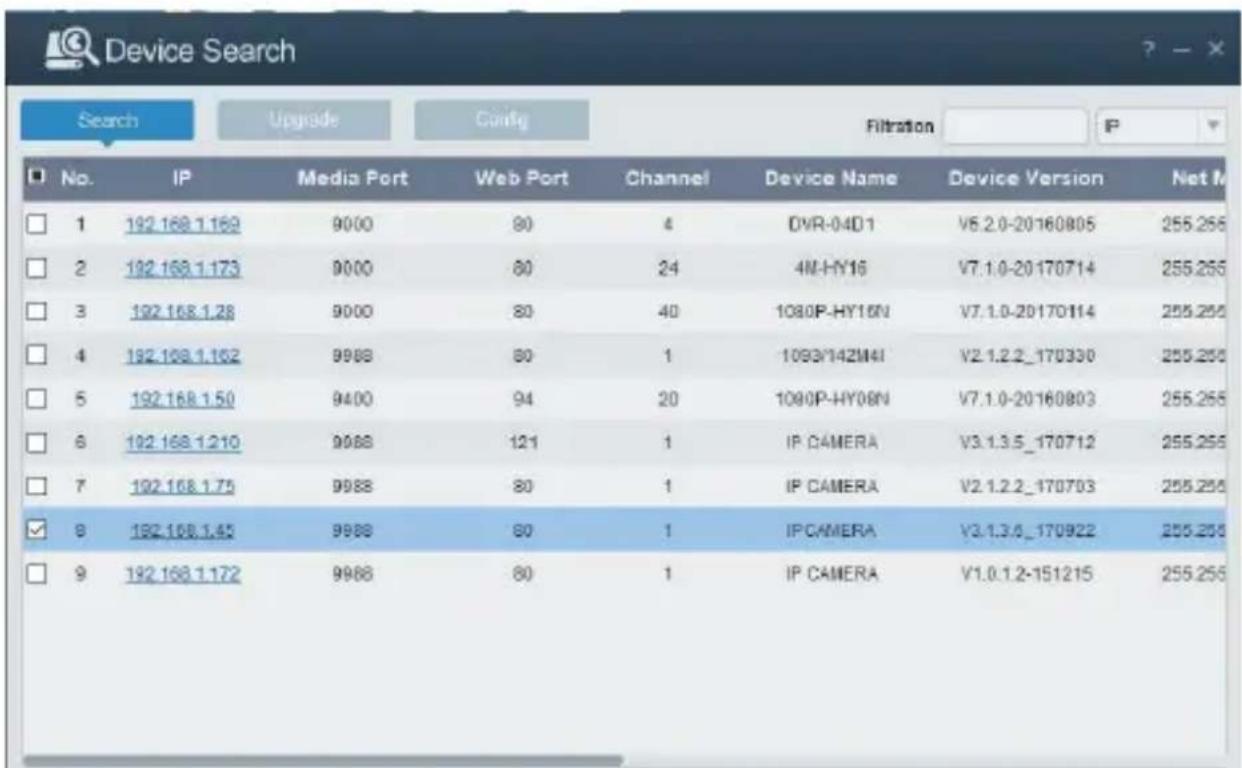

1. Lancer le logiciel "Device Config. Tool. En selectionnant (Comming Tool), le logiciel affichera automatiquement l'adresse IP, le masque de sous-reseau, la passerelle et l'adresse MAC de chaqueamera IP active sur le LAN courant (voir figure suivante).

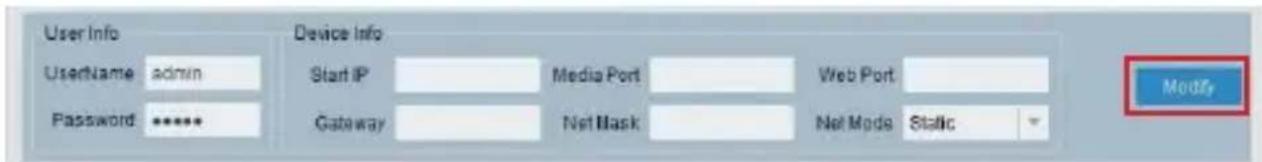

Si l'adresse IP recherche et l'adresse du PC ne se trouvent pas sur le même réseau, l'utilisateur peut modifier l'adresse IP, le masque de sous-réseau et d'autres paramétres de laamera IP, en utilisant le logiciel "DeviceConfig. Tool". Sélectionner d'abord le dispositif pour modifier l'adresse IP, puis entra r la nouvelle adresse IP, le masque de sous-réseau, la passerelle et le nom utiliser/mol de

passe. Entrer le mot de passer du dispositif est appuyer sur "Modify" pour changer son adresse IP.

*IMPORTANT:IP paramètres par défaut dela cameraIP

Adresse IP statique par défaut : 192.168.1.168

1. Avant d'utiliser Internet Explorer pour procéder au premier accès de la camera IP, il est nécessaire d'installer les plugins en suivant la procedure comme indiqué ci-après:

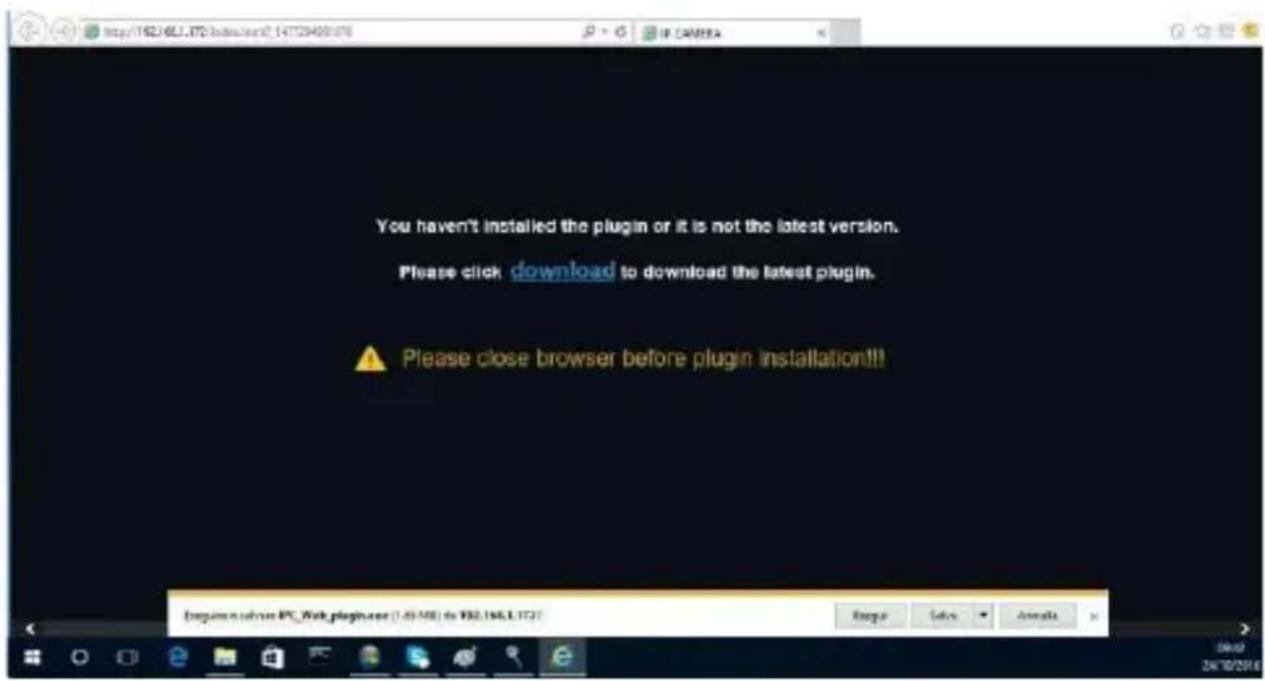

2. Adresse d'accès IP de la camera IP pour installer le plugin seulement au premier accès. Sur la page du navigateur Web qui s'ouvre sélectionner "Download" (Téléchargement) et ensuite sélectionner "Run" (lancer) sur la page qui s'affiche (voir ci-dessous)

• Attendre le déchargement du plugin. Donner ensuite confirmation à l'installation de ActiveX.

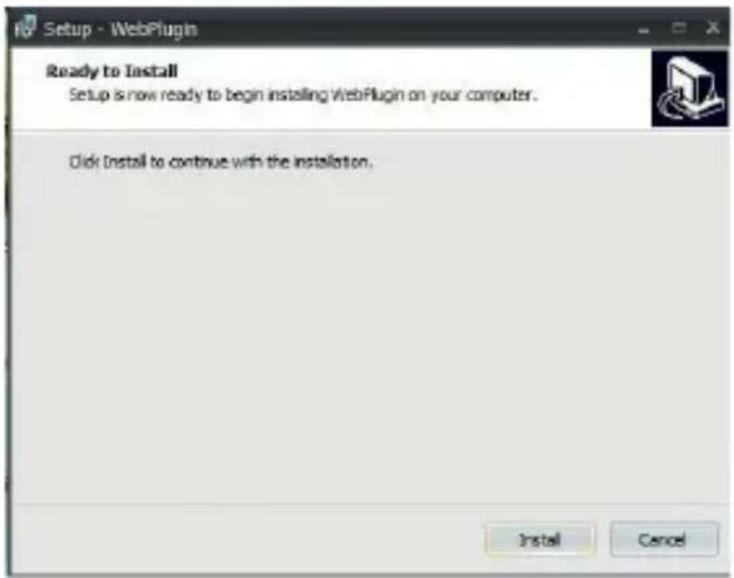

• Sélectionner "Install" et attendre que l'application soit installée.

1. ÀpRES avoir terminé l'installation Active X, fermer la page Web et relancer l'application. Insérer l'adresse IP de laamera.
2. Ouvrez le navigateur et entrez l'adresse IP de laamera (http://192.168.1.168). La fenêtre de création du mot de passer de l'administrateur s'affiche. Il est nécessaire de définir le mot de passer immédiatement pour protégger votre vie privée. Le mot de passer doit containir une combinaison de 8 à 15 caractères. Notez le mot de passer et conservez-le dans un endroit sur.

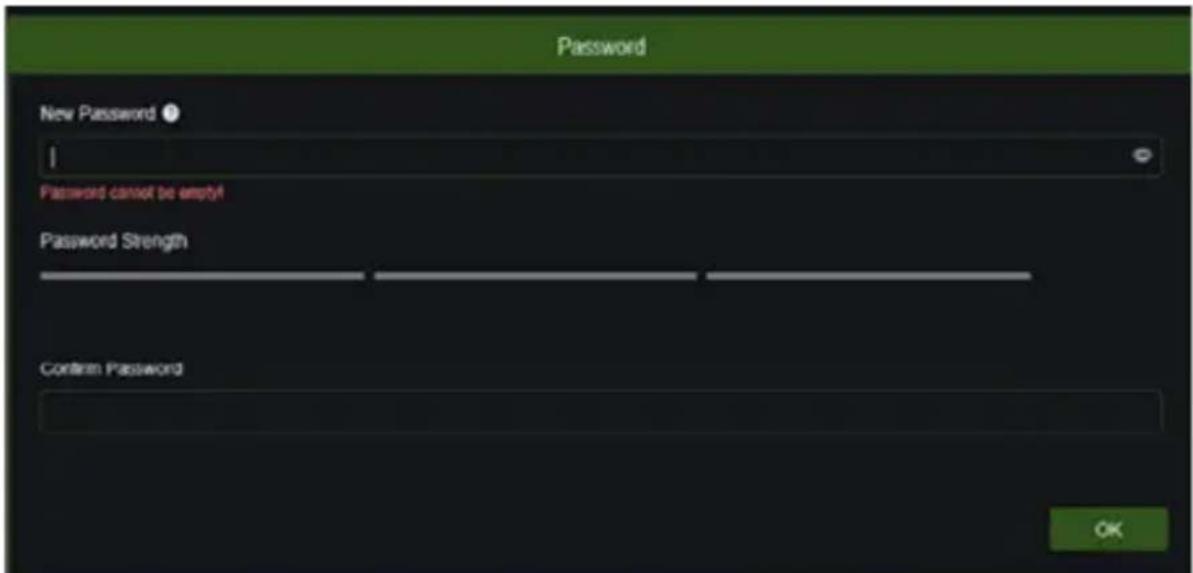

1. Confirmez avec OK. À ce stade, une autre fenêtre apparait dans laquelle vous pouvez désirer et configurer la manière de récapérer votre mot de passer si vous le perdez.

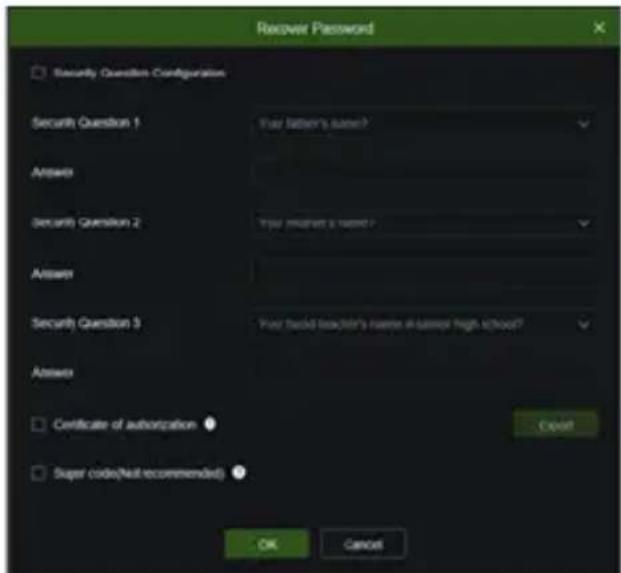

1. Configuration des questions de sécurité :CHOisissez une des questions proposées et replisseez la reponse correspondante.

Certificat d'autorisation : il sera possible d'exporter un certificat qui pourra etreutilise pour définir a nouveau le mot de passer en utilisant la fonction de récapération du mot de passer.

Supercode : en activant cette fonction, il sera possible de contacter le service clientèle d'Umet pour demander un Supercode qui permettra à l'utilisateur de définir un nouveau mot de passer en utilisant la fonction de récapération du mot de passer.

Une fois les options selectionnées, confirmez avec OK.

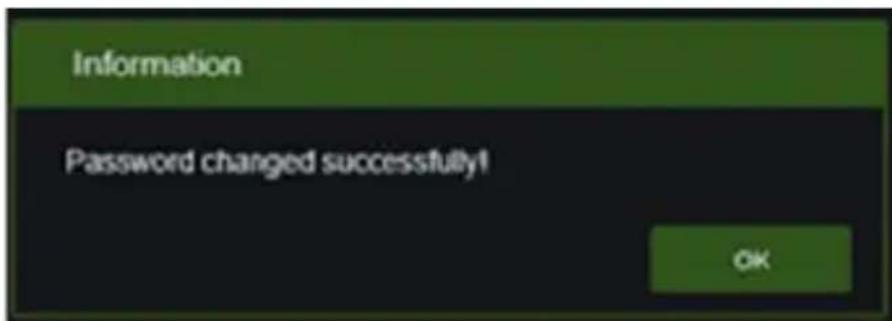

A la fin du processus de changement de mot de passer, la fenêtre suivant apparaitra.

Confirmez avec OK. Si vous ne désissiez aucune méthode de récapération du mot de passage, en cas de perte du mot de passage, il sera nécessaire d'agir directement sur le bouton RESET (situé sur laamera), ramenant ainsi laamera aux paramètres d'usine.

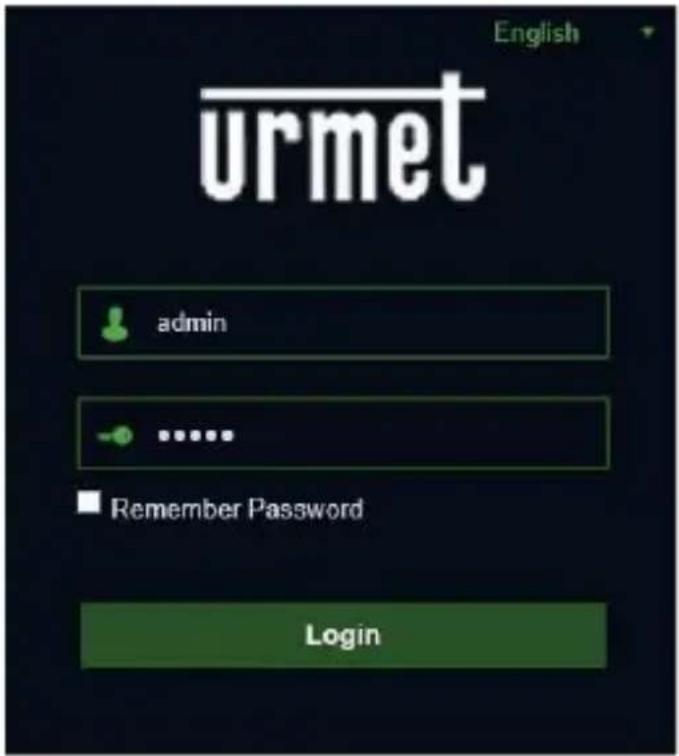

À ce stade, l'écran LOGIN illustré ci-dessous apparait.

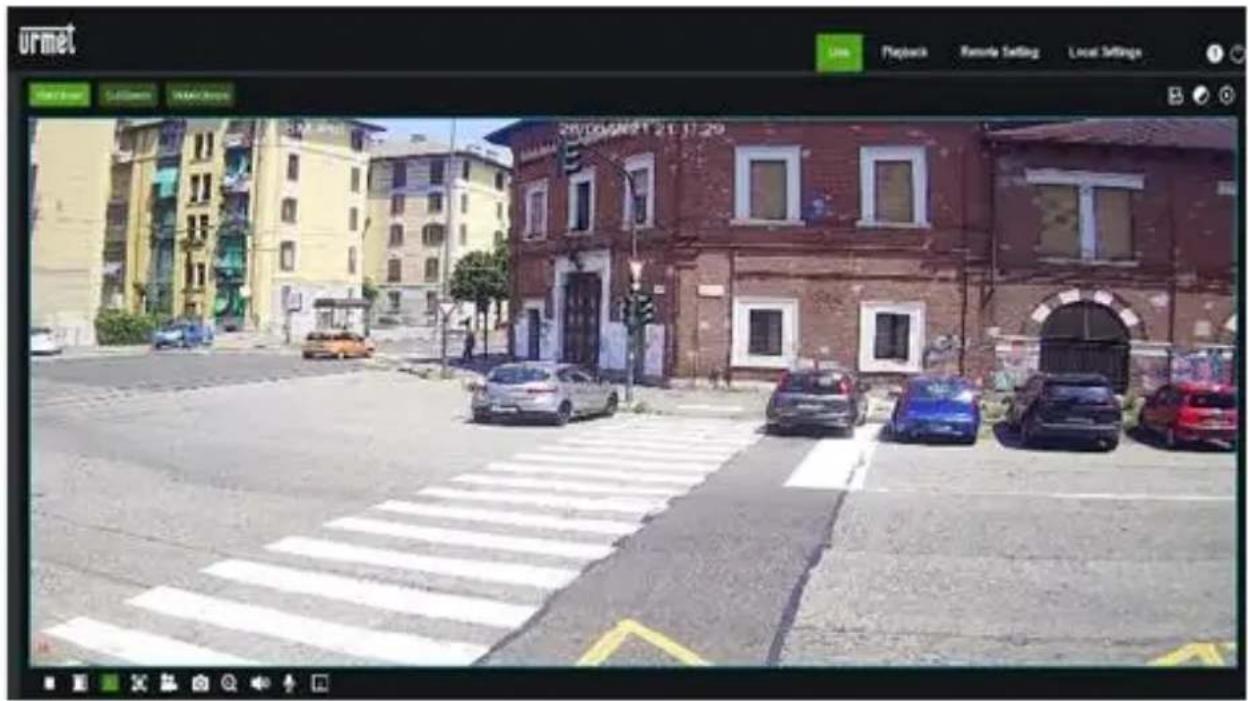

1. A ce stade, sélectionner "Login" pour acceder à l'écran LIVE
2. Appuyer sur les boutons en haut à gauche pour selectionner le flux video (Main Stream, Sub Stream ou Mobile Stream)

COMMANDPTZ

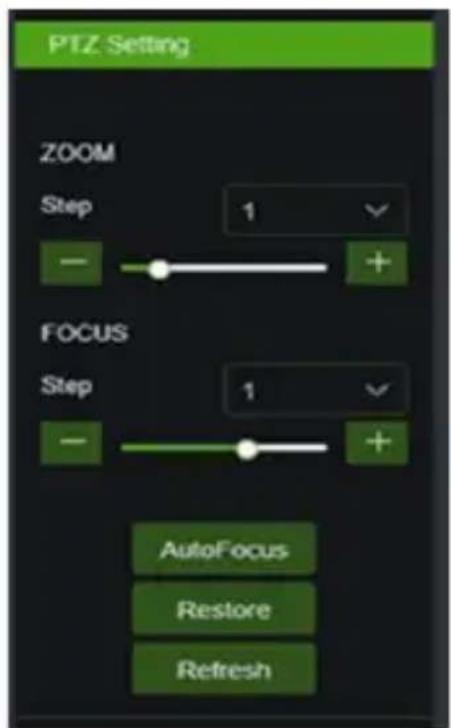

(Commande PTZ) la selection de l'icone affiche la fenêtre suivante:

Les modèles de caméras autofocus l'interface PTZ suivante :

Option	Valeur	Explication
Zoom	Step/-/+	Règle manuellement le zoom (+ augmente / - diminué) Step: définit la vitesse d'exécution du zoom
Focus	Step/-/+	Règle manuellement lamise au point (+ augmente / - diminué) Step: définit la vitesse d'exécution de la mise au point
AutoFocus	/	Effectue automatiquement le réglage de la mise au point
Restore	/	Remet à zéro les paramètres d'usine de l'interface PTZ (y compris la mise au point)
Refresh	/	Metà jour les paramètres de l'interface PTZ avec les modifications apportées aux paramètres (y compris la mie au point)

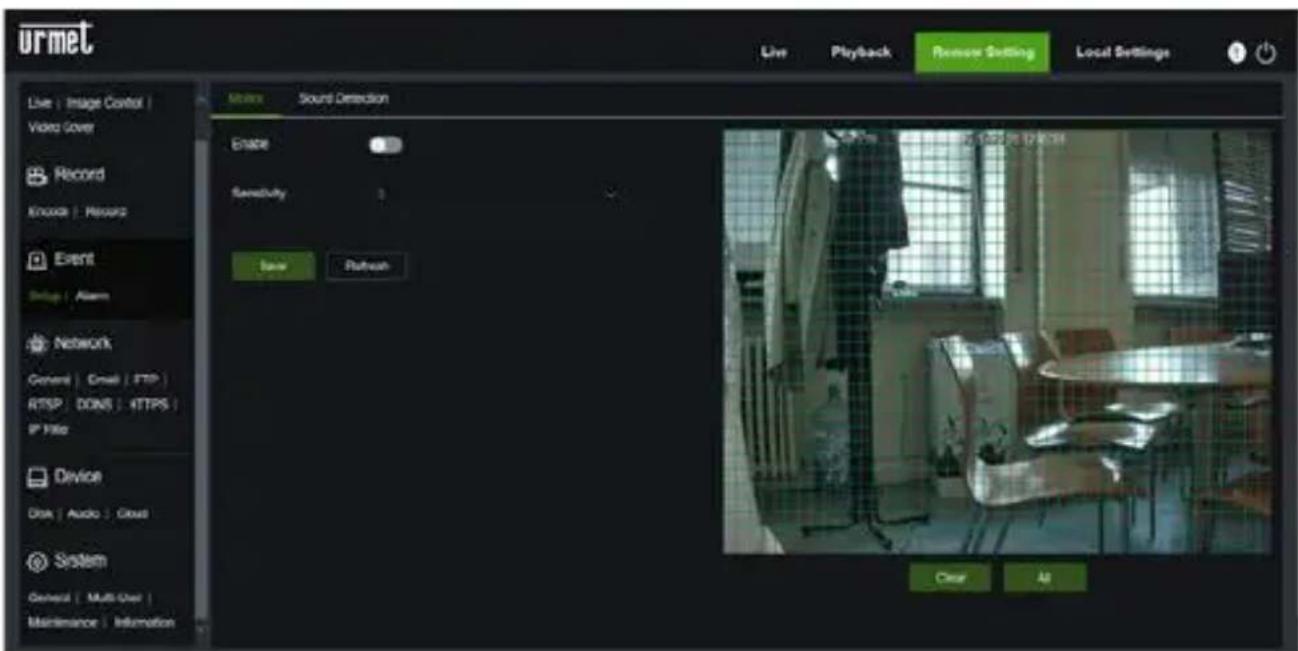

GESTION ALARMDE DETECTION DE MOUVEMENT

Laamera permit la détction de mouvement et le déclenchement de certaines actions en cas d'alarme.

Pour activer cette fonction ouvrez la page de Règlage à distance (Remote Setting) et ensuite le menu Event →Setup →Motion.

GESTION ALARME PIR (seulement modele 1099/208A)

Laamera a un détecteur PIR qui permet la détction de mouvement et le déclenchement de certaines actions en cas d'alarme.

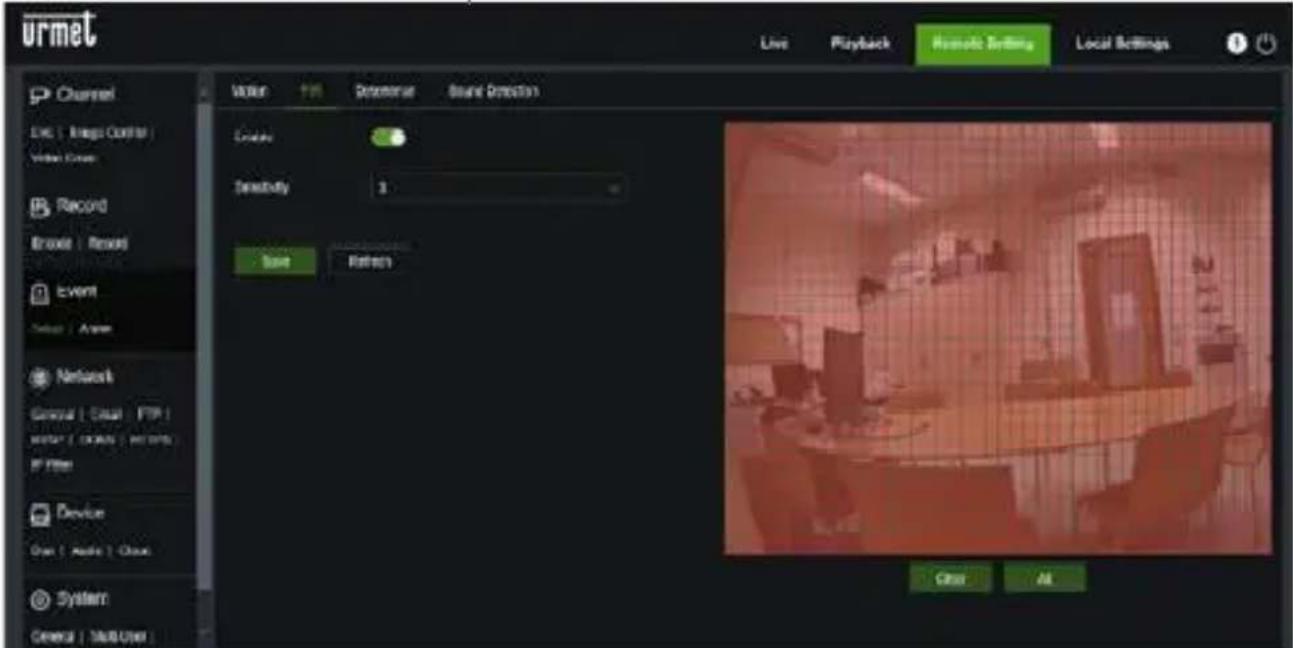

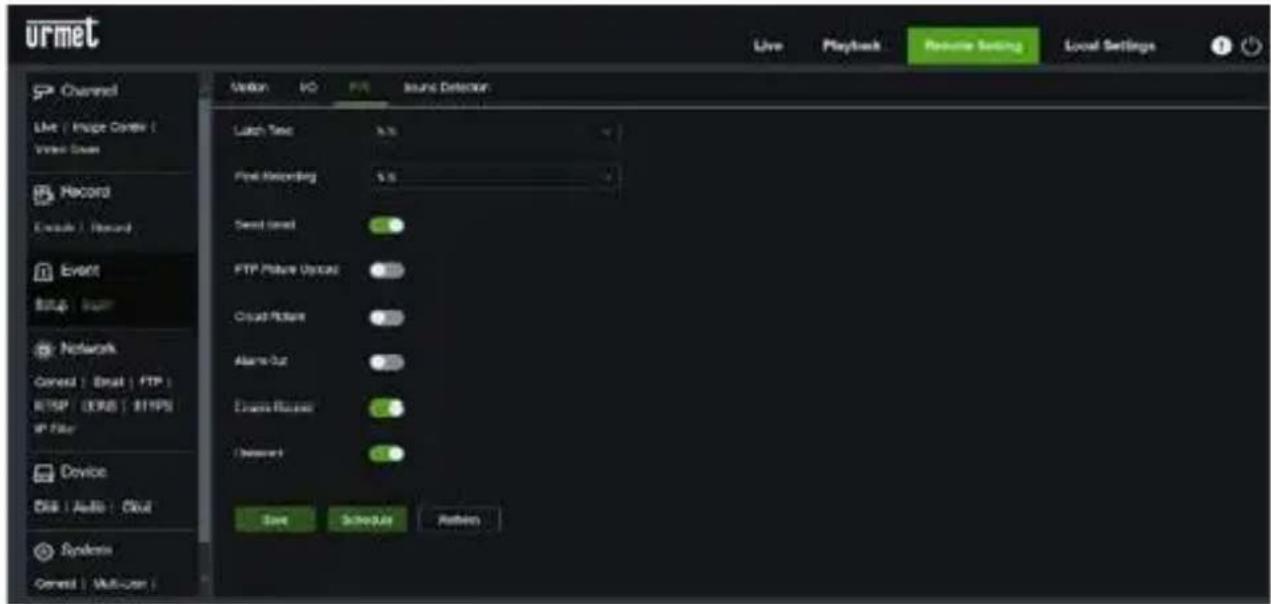

Pour activer cette fonction ouvrez la page de Règlage à distance (Remote Setting) et ensuite le menu Event →Setup → PIR.

Pour configurer les actions suite à l'activation de cette fonction, accédez à la page de Règlage à distance (Remote Setting) et ensuite le menu Event →Alarm →PIR.

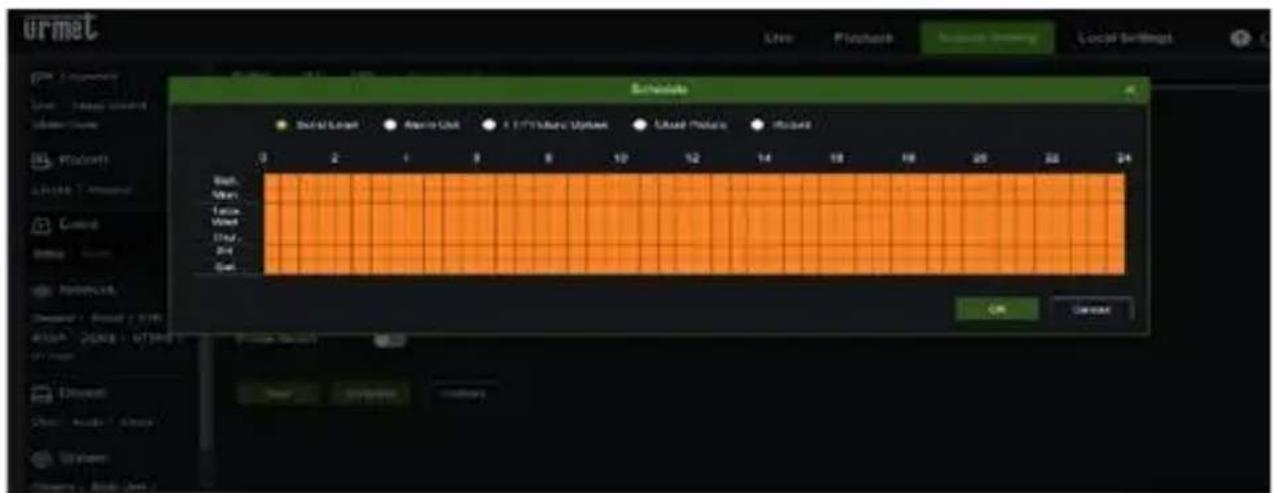

Paramètres de configuration:

Temps d'alarme : definit la durée de l'alarme
Post enregistrement: durée de l'enregistrement video (en secondes) en cas de détention.
- Envoyer un email: envoi d'un mail en cas de détention
- Envoyer image FTP : permettre l'envoi d/images vers un serveur FTP
- Image Cloud : permettre l'envoi d'images vers un cloud
Sortie d'alarme : activer la commutation de la sortie d'alarme
- Activer l'enregistrement: activation de l'enregistrement video sur la carte SD (pas fournie avec le produit) en cas de détention.
- Dissusif: activation des actions de dissuasion en cas de détention.

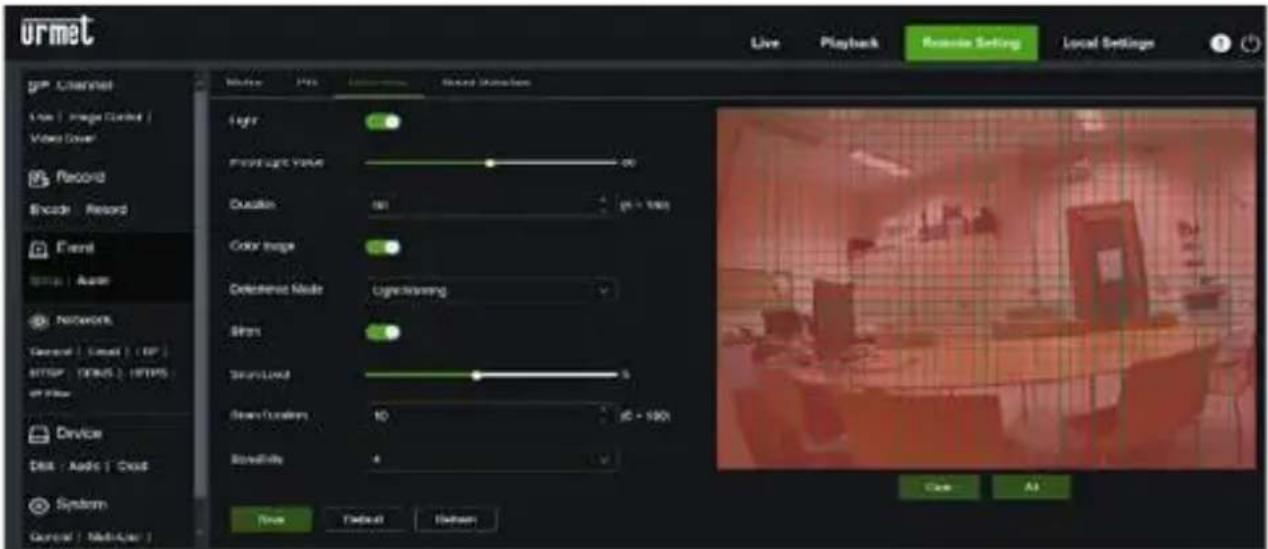

GESTION DE LA FONCTION DISSUASION (seulement pour le modele 1099/208A)

Cette fonction permet à laamera d'émettre des signaux visuels et sonores en cas d'alarme.

Pour activer et configurer cette fonction ouvrez la page de Réglage à distance (Remote Setting) et ensuite le menu Event → Setup → Deterrence.

Parametres de configuration:

Light: permit d'activer l'émission de lumière d'alarme.
Flood Light Value: valeur d'intensité du signal lumineux d'alarme.
Duration: durée du signal lumineux d'alarme.
Color image: établit si l'image d'alarme est en couleur ou en noir et blanc.
- Deterrence Mode: le type d'émission de lumière, fixe ou stroboscopique.
Siren: permet d'activer l'émission sonore d'alarme.
Siren Level: valeur d'intensité du signal sonore d'alarme.
Siren Duration: durée du signal sonore d'alarme.
Sensitivity: niveau de sensibilité de la détction d'alarme.

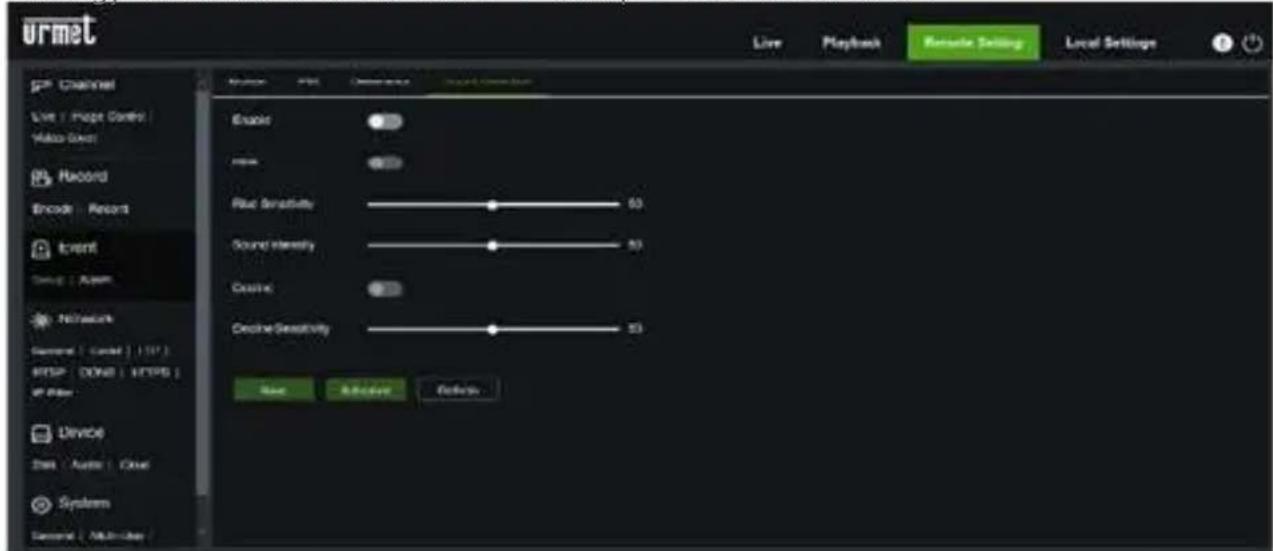

GESTION DETECTION SONORE

Laamera a un microphone qui permet le déclenchement d'une alarme en cas de détéction de bruit.

Pour activer et configurer cette fonction ouvre la page de Règlage à distance (Remote Setting) et ensuite le menu Event → Setup → Sound Detection.

Paramètres de configuration:

• Enable: permet d'activer la détction sonore
  Rise: établit que l'alarme est généree en cas de son d'intensité croissante.
  Rise Sensitivity : définit l'augmentation de l'intensité sonore
  Sound Intensity : définit l'intensité sonore maximale
• Decline: établit que l'alarme est généree en cas de son d'intensité décroissante.
• Decline Sensitivity : définit le degré de diminution de l'intensité sonore.

Le planning permet d'activer la détction suivant la programmation hora

Fonctionnalités principales:

• Affichage simultané de multiples flux audio/vidente en direct
• Affichage simultané de multiples flux audio/video enregistrés
• Relecture à distance des fichiers enregistrés en flux principal et secondaire
• Notifications push
• Personnalisation des flux
• Sélection du format video 4:3 et 16:9
• Lecture locale
• Modes portrait et paysage
• Exportation des dispositifs
• Sauvegarde d'images et videos dans son espace personnel (Dropbox...)
• Zoom et mise au point automatique
• Capture manuelle image et video
• Connexion simultanée vers plusieurs dispositifs URMET

REMARQUE

Pour plus de renseignements se référerà la notice technique disponible dans l'application ou à la documentation du dispositif disponible sur le site URMET.

LES BONS GESTES DE MISE AU REBUT DE CE PRODUIT (Déchets d'équipements électriques etlectroniques)

Ce symbole apposé sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usages (chargeur, casque audio, cable USB, etc.), ne peuvent être jetés avec les autres déchets menagers.

La mise au rebut incontrolée des déchets représentant des risques environnementaux et de santé publique, veuilles séparer vos produits et accessoires usages des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.

Schnellanleitung

H.265 IP CAMERA SERIES

INDEX
