BEDIENUNGSANLEITUNG VK 1099/208A GROTHE
INDEX 71
Allgemeine Informationen 72
WICHTIGHINWEISE 72
Installation 75
INSTALLATION BULLET KAMERA 75
INSTALLATION DER MINI-DOME-KAMERAS. 78
INSTALLATION DER MINI-FLAT KAMERA 79
INSTALLATION VANDALENSICHERE DOME KAMERA 81
IP-Konfiguration der Aufnahmeeinheit 82
VERBINDUNG IM IP-NETZWERK MIT DHCP-SERVICE 82
PTZ-STEUERUNG 88
ALARM BEWEGUNGSERKENNUNG 89
ALARM PIR SENSOR (nur für Kamera 1099/208A) 90
FUNKTION ABSCHRECKUNG (nur fur Kamera 1099/208A) 91
ALARMTON 91
Allgemeine Informationen
Sehr geehrter Kunde,
vilen Dank für den Kauf theses Produkttes.
Dieses Dokument beschreibt die Installation und die ersten Bedienschritte der URMET IP Kamera Serie.
Lesendes Dokument vor Verwendung des Gerätesorgfältig. Es enthalt Informationen über die korrekte und sichere Verwendung.
Halten Sie diese Bedienungsanleitung stets griffbereit damit Sie bei Bedarf die Informationen nachschlagen können.
*WICHTIGER HINWEIS
Für detailiertere Informationen bezüglich des Gerätes, wird auf die komplette Bedienungsanleitung verwiesen. Diese steht auf der URMET-Website (siehe OR Code auf dem Beiblatt) zur Verfügung.
WICHTIGHINWEISE
Stromversorgung
Überprüfen Sie die Angaben auf dem Typenschild des Geräts auf Übereinstimmung mit den Anschlussdaten des Stromnetzes, bevor Sie das Gerät an die Stromversorgung anschließen.
Dem Gerät sollte ein geeigneter Trenn – und Schutzschalter vorgeschaltet werden.
Schalten Sie bei einem Defekt und/oder Funktionsproblemen die Stromversorgung über den Hauptschalter ab.
Verwenden Sie ausschließlich das mitgelieferte Netzteil.
Sicherheitshinweise
Vermeiden Sie es, das Gerät Regen oder Feuchtigkeit auszusetzen, um eine Brandgefahr und Stromschläge zu verhindern. Keine Fremdkörper oder Flüssigkeit in das Geräteinnere gelangenlassen. Sollte dies versehentlich passieren, trennen Sie das Gerät vom Netz, und halten Sie es von einem Fachmann überprüfen.
Das Gerätarf auf keinen Fall geöffnet werden. Wenden Sie sich im Reparaturfall an einen ausgebildeten Fachmann oder kontaktieren Sie eine autorisierte Kundendienstniederlassung (www.grothe.de >>Technische Hotline).
Gerät nicht in Reichweite von Kindern installieren, da diese das Gerät versehentlich beschädigten können.
Berühren Sie das Gerät nicht mit nassen Händen, um Stromschläge und mechanische Schäden zu vermeiden.
Sollte das Gerät herunterfallen oder das Gehäuse Beschädigungen aufweisen, Gerät außer Betriebnehmen. Bei einer Weiterverwendung in dieser Zustand kann es zu
Stromschlagen kommt. Wenden Sie sich in diesen Fall an ihren Fachhändler oder einen autorisierten Installateur.
Installationshinweise
Installieren Sie die Kamera nicht in einer Umgebung, wo sie Regen oder Feuchtigkeit ausgesetzt ist. Verwenden Sie in diesen Fällen die davon vorgesehenen Wetterschutzvorrichtungen.
Vermeiden Sie es, das Objektiv direkt gegen die Sonne oder intensive Lichteinstrahlung zu halten, auch bei ausgeschalteter Kamera. Der aufzunehmende Gegenstandarf sich nicht im Gegenlicht befinden.
Vermeiden Sie es, die Kamera auf Lichtreflektierende Objekte zu halten.
Einige Lichtarten (z.B. fluoreszierendes farbiges Licht) können die Farben verfüllschen. Gerät nicht auf instabilen Oberflächen wie wacklige Tische oder schräge Tischflächen aufstellen. Andernfalls könnte das Gerät herunterfallen und dadurch Verletzungen verursachen oder Mechanische Defekte davontragen.
Sollten Wasser oder andere Fremdkörper in das Gerät eindringen, Gerät außer Betrieb setzen, um eine mögliche Brandentwicklung oder Stromschläge zu vermeiden. Wenden Sie sich in diesen Fall an ihren Fachhändler oder einen autorisierten Installateur.
Gerät während des Betriebs nicht abdecken, um eine Verformung des Gehäuses und Überhitzung des Geräts zu vermeiden: Es besteht Brandgefahr, Stromschlaggefahr oder Gefahr eines mechanischen Defekts.
Halten Sie das Gerät von Magneten oder magnetischen Gegenständen fern, da diese Funktionstörungen verursichen können.
Gerät nicht in Umgebungen verwenden, die durch Rauch, Dampf, Feuchtigkeit, Staub oder starke Vibrationen belastet sind.
Gerät nicht unmittelbar nach dem Transport von einem kühlen an einen warmen Ort oder umgekehrt in Betriebnehmen. Schalten Sie das Gerät erst nach einer Wartezeit von ca. drei Stunden ein. Diese Zeitspanne ist erforderlich, damit sich das Gerät an die neue Umgebung (Temperatur, Luftfeuchtigkeit u. ä.) anpassen kann.
Warnhinweise
Überprüfen Sie das Gerät nach dem Auspacken auf etwaige
Beschädigungen.
Stellen Sie sichere, dass die Betriebstemperatur im angegebenen Bereich liegt und keine zu hohe Luftfeuchtigkeit in der Betriebsumgebung herrscht.
Vermeiden Sie es, die Kamera gegen die Sonne zu halten, um den CCD-Sensor nicht zu beschädigen.
Reinigung des Geräts
Reiben Sie das Gerät leicht mit einem trockenen Tuch ab, um Staub und Schmutz zu entfernen.
Sollte sich der Schmutz nicht mit einem trockenen Tuch entfernen setzen, Gerät mit einem feuchten Lappen und einem neutralen Reinigungsmittel reinigen.
Keine Reinigungssprays verwenden. Verwenden Sie keine flüchtigen Reinigungsmittel
wie z.B. Benzin, Alkohol, Lösungsmittel u. ä. oder chemisch behandelte Tücher zur Reinigung des Gerätes, um Verformungen, Beschädigungen oder ein Verkratzen der Gehäuseoberfläche zu vermeiden.
Trennen Sie das Gerät vom Stromversorgungsnetz, bevor Sie es reinigen oder warten.
Bildaufzeichnung
Das Gerät ist kein Einbruchmelder und im Wesentlichen für die Anfertigung und Übertragung von Videoaufnahmen konzipiert. URMET S.p.A. übernimmt keine Haftung für Verluste oder Schäden durch Diebstahl.
Führer Sie vor Inbetriebnahme des Geräts eine Probeaufnahme durch, um sicherzustellen, dass die Aufnahme fehlerfrei erfolgt. Beachten Sieitte, dass URMET S.p.A. keine Haftung fur Datenverluste oder Schaden übernimmt, die auf falsche Videüberwachungseinstellungen, Missbrauch und unsachgemessen Betrieb des Geräts oder technische Ausfälle zurückzuführen sind.
Dieses Gerät enthalt elektronische Prázisionsbauteile. Schützen Sie es deshalb vor Erschüttterungen und Stößen, um einwandfrei Bildaufnahme zu gewährleisten.
Datenschutz und Copyright
Die IP-Kamera ist ein Gerät, das für den Einsatz in Videoüberwachungsanlagen bestimmt ist. Bildaufnahmen unterliegen den geltenden gesetzlichen Datenschutzbestimmungen des jeweiligen Betreiberlandes. Bildaufnahmen urheberrechtlich geschützter Werke sind untersagt.
Für die Kontrolle und Einhaltung der ortlich für die Videoüberwachung und Aufzeichnung von Videosignalen geltenden Datenschutzbestimmungen ist der Betreiber des Geräts verantwortlich. Der Hersteller übernimmt KEINE Haftung für die widerrechtliche Verwendung des Geräts. Weitere Informationen finden Sie unter http://www.bfdi.bund.de.
Firmware-Aktualisierungen
Kontaktieren Sie die Technische Hotline der Firma Grothe GmbH um die Verfügbarkeit von Firmware Updates abzufragen.
Die Standardeinstellung der Kamera steht auf "DHCP". Falls das Netzwerk, in das die Kamera eingebunden werden soll, keine dynamische Adressierung (DHCP) unterstützt, wird automatisch die werkseitig vorgegebene IP-Adresse 192.168.1.168 für die Kamera eingestellt. Sie können die werkseitig voreingestelle IP-Adresse und andere Netzwerkeinstellungen mit der auf der CD befindlichen Uromet-Anwendung "Device Config. Tool"soverändern, dass keine Netzwerkkonflikte mitanderen Geräten entstehen. Sobald die Kamera ordnungsgemäß in das IP-Netzwerk eingebunden und konfiguriert ist, können Sie die Live-Ansicht auf Ihrem Rechner oder Smartphone starten und Dort die Einstellungen einseen.
Netzwerkverbindungen
Bei Fernzugriff (mittels Client-Software oder Browser) über einen dezentralen Rechner ist zu beachten, dass jeder verwendeten Videokanal des PCs eine Unicast-Verbindung entspricht (TCP, RTP, UDP).
Das Gerät Unterstützung bis zu 10 Unicast-Verbindungen具有良好, d. h. der Video-Stream kann je nach verfügbar Bandbreite an maximal 10 dezentrale Überwachungsplatz (Rechner oder Smartphone)具有良好 übertragen werden
Installation

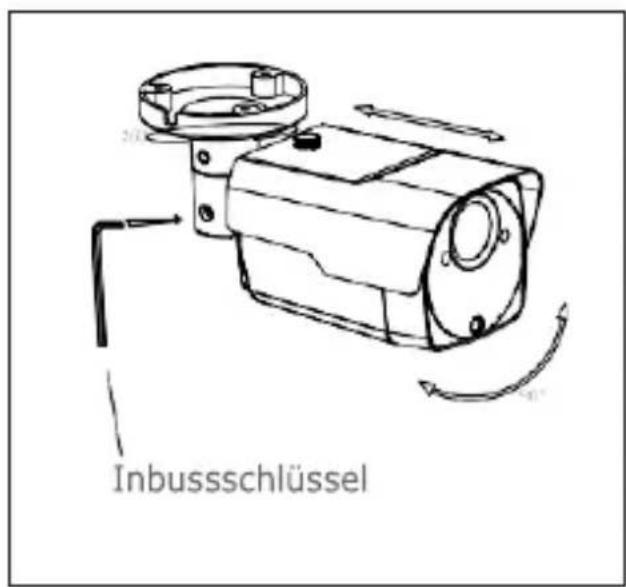

INSTALLATION BULLET KAMERA

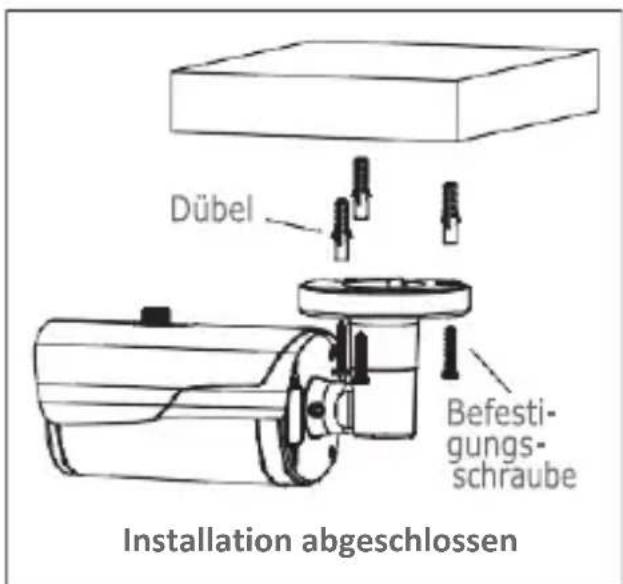

Deckemontage
Die drei Dübel in die Decke einsetzen und das Gerät mit den drei Befestigungsschrauben anbringen.

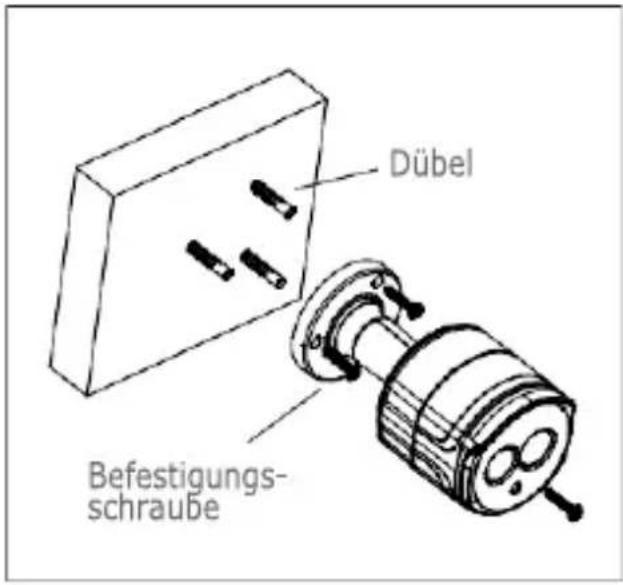

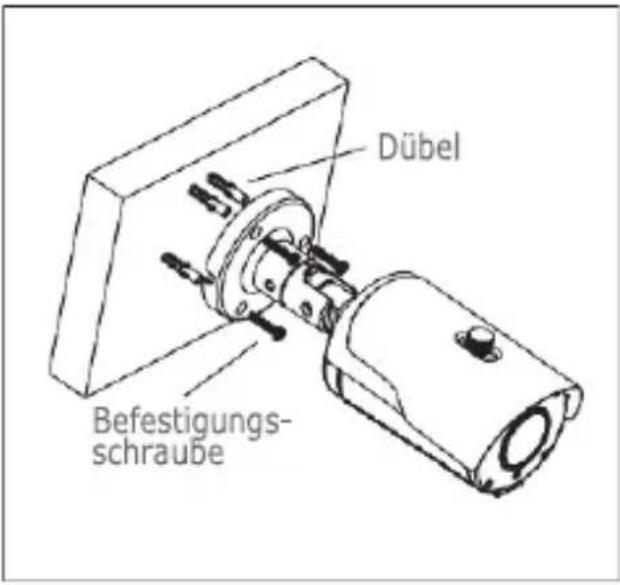

Wandmontage
Die drei Dübel in die Wand einsetzen und das Gerät mit den drei Befestigungsschrauben anbringen.

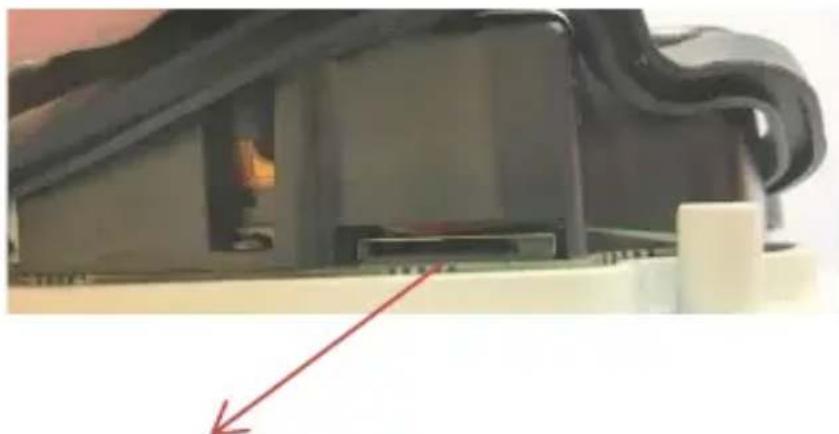

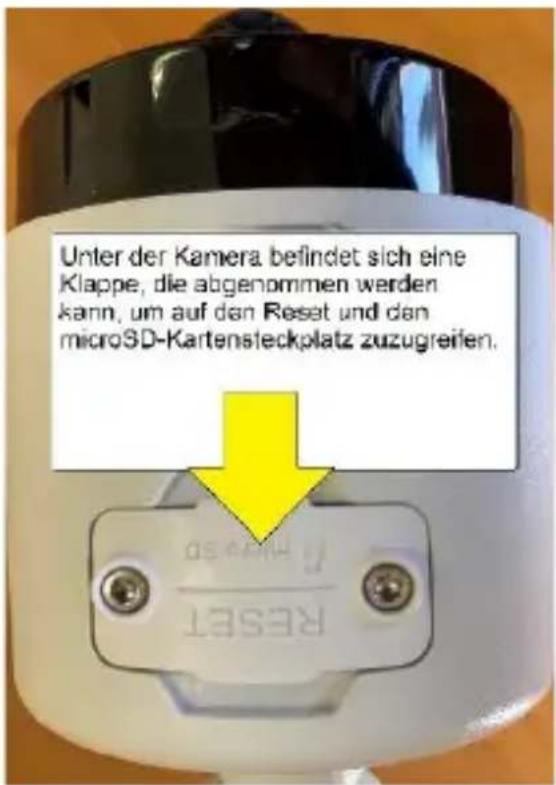

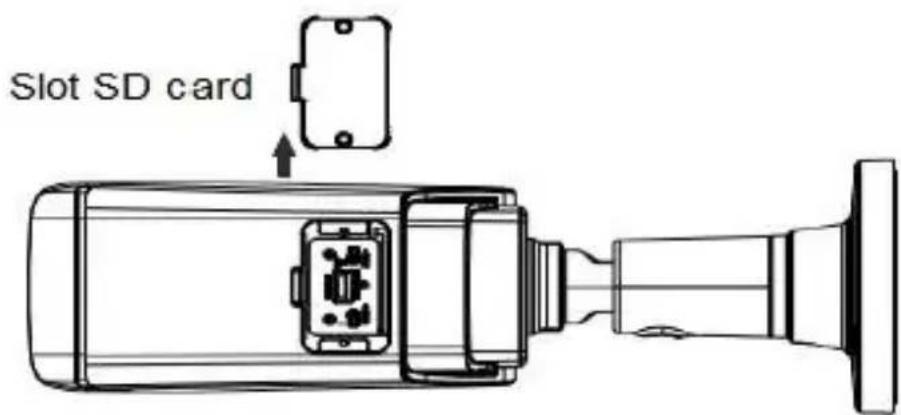

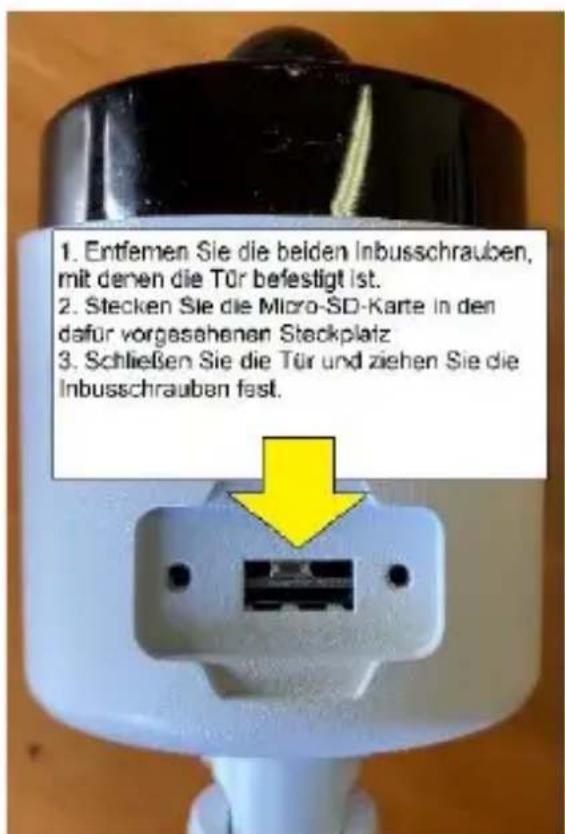

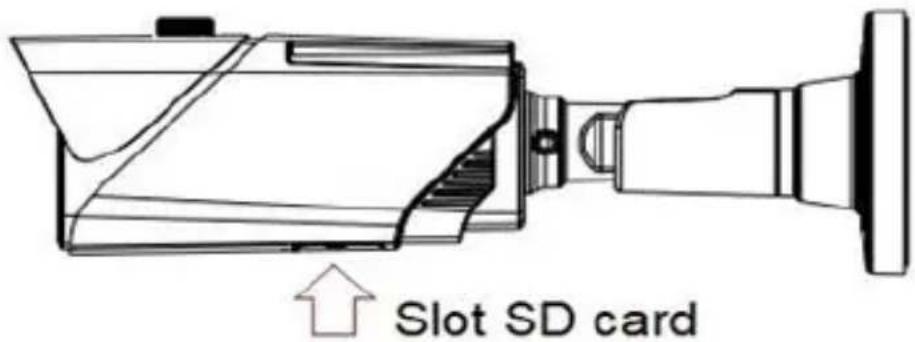

SD-Karten Installation
ACKTUNG: Dieser Vorgang sollte von qualifiziertem Fachpersonal ausgeführrt werden.
INSTALLATION DER MINI-DOME-KAMERAS

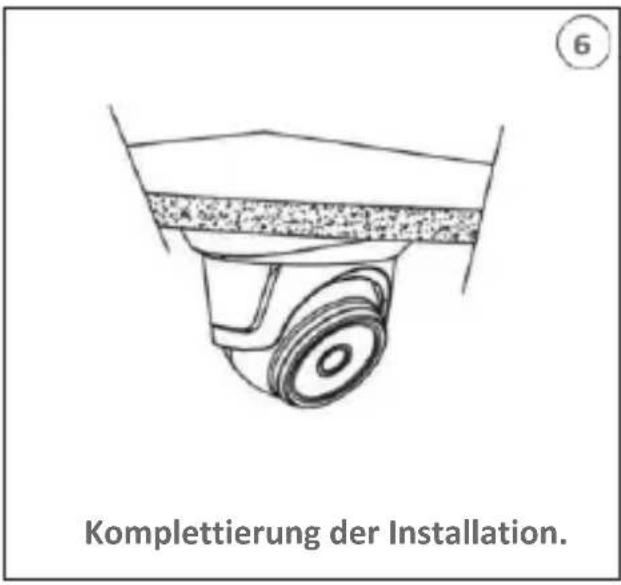

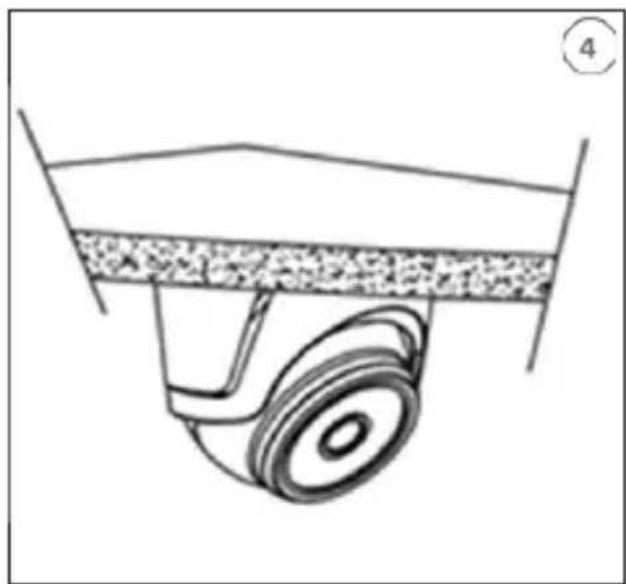

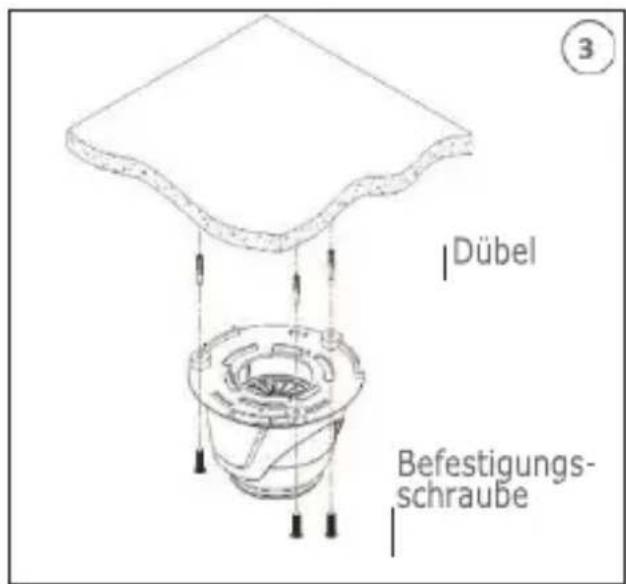

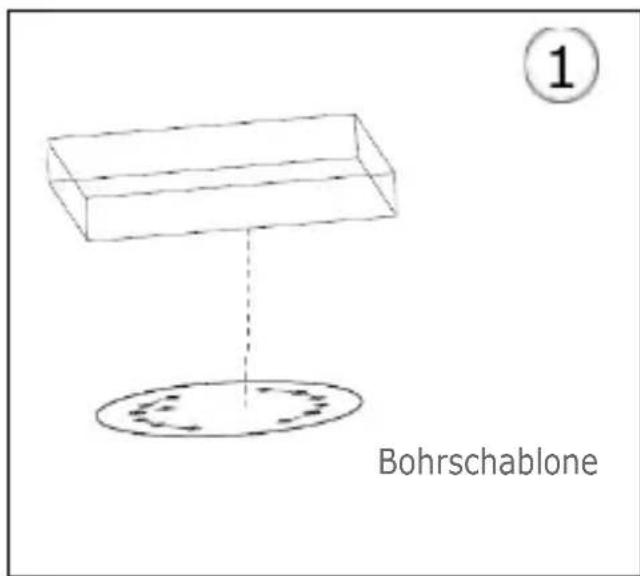

Deckemontage

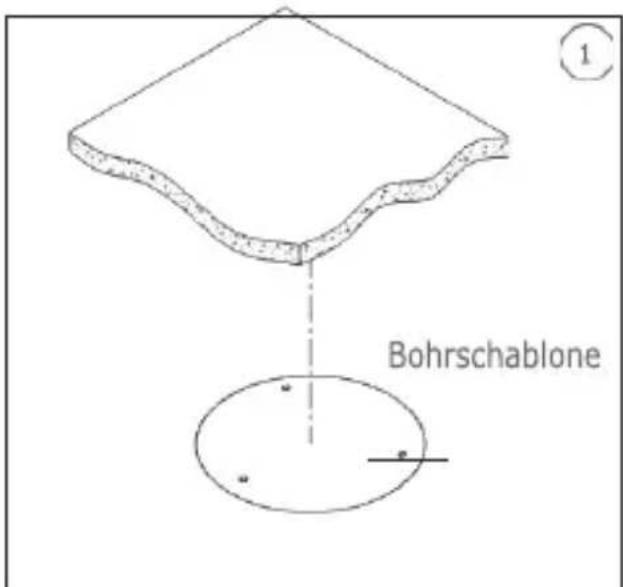

- Markieren Sie die Befestigungslöcher mittels der Bohrschablone an dem Ort, an welchen die Kamera montiert werden soll.

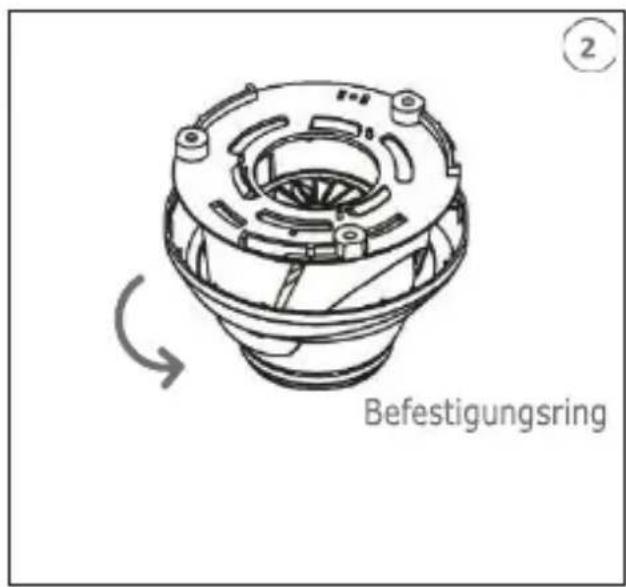

- Den Befestigungsrings durch Drehen im Uhrzeigersinn entfernen.
- Die Befestigungslöcher anhand der Bohrschablone bohren und das Kameragehauses mittels Dübeln und Schrauben an der Deckemontieren.
- Die Kamera auf den gewünschten Objektauschnitt justieren.

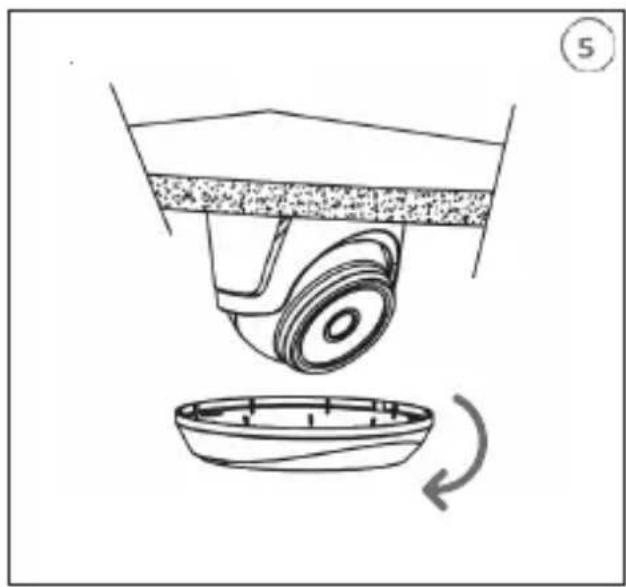

- Den Befestigungsring durch Drehen entgegengesetzt des Uhrzeigersinns wieder montieren.

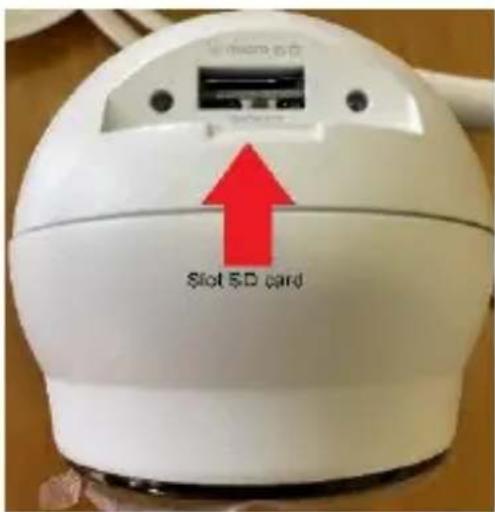

SD-Karten Installation
INSTALLATION DER MINI-FLAT KAMERA
Deckemontage
1.Markieren Sie die Befestigungslöcher mittels der Bohrschablone an dem Ort, an welchen die Kamera montiert werden soll.
- Die Befestigungslöcher anhand der Bohrschablone bohren und das Kameragehauses mittels Dübeln und Schrauben an der Decke montieren.
- Befestigen Sie das Kameramodul am Gehäuse.
- Die Kamera auf den gewünschten Objektaussschnitt justieren.

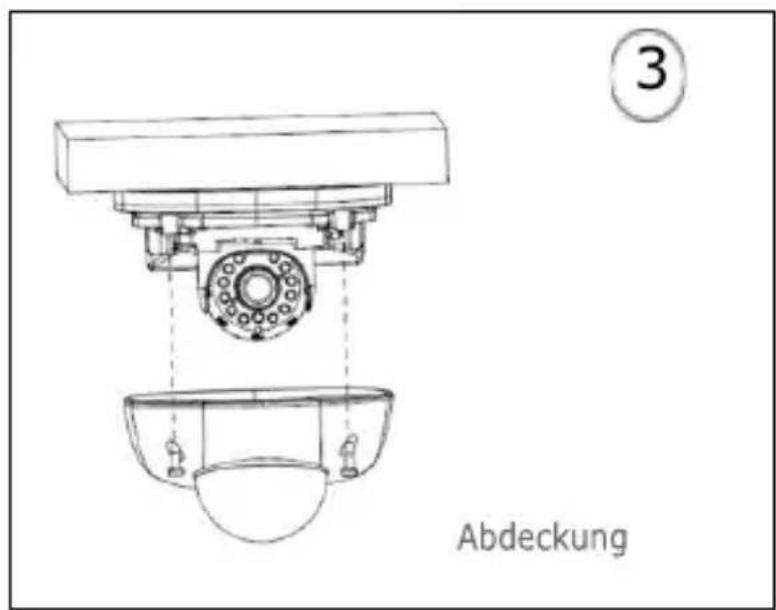

- Die Kameraabdeckung montieren.
SD-Karten Installation
Einschieben der SD-Karte in den Karteneinschub (siehe Pfeil)
INSTALLATION VANDALENSICHERE DOME KAMERA

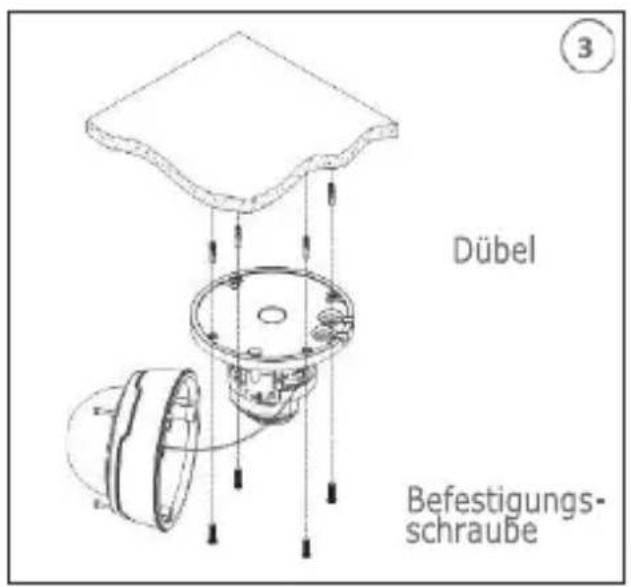

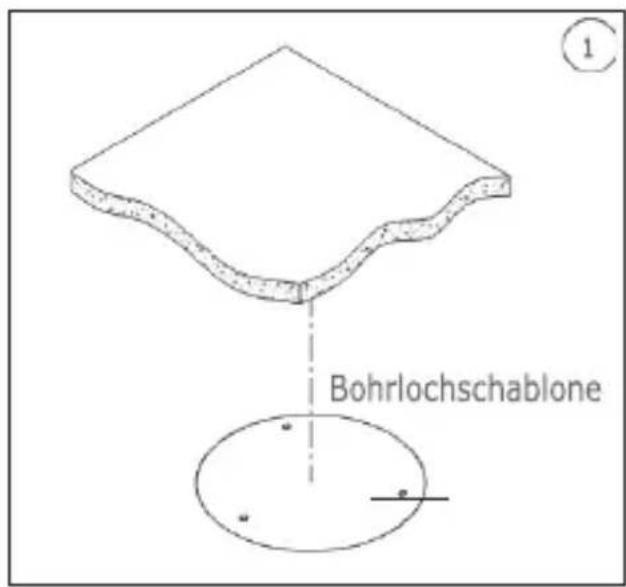

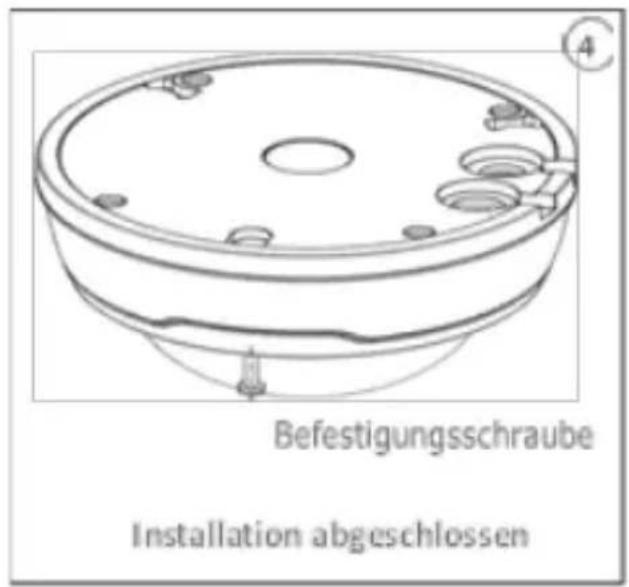

Deckemontage
- Den Aufkleber in der korrekten Position anbringen.

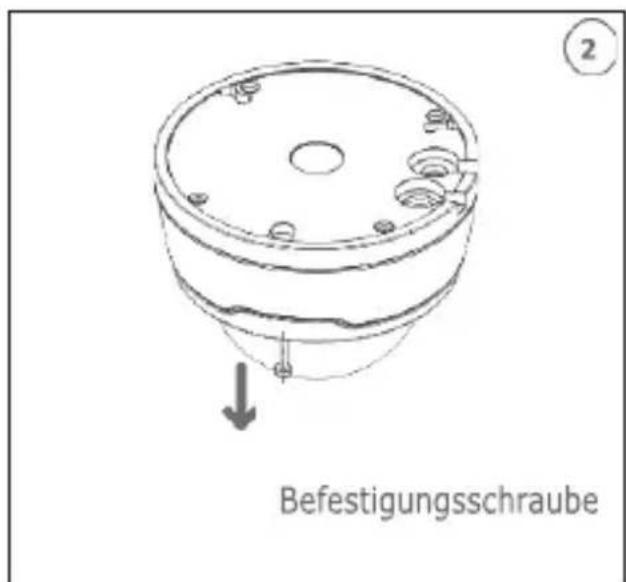

- Das vordere Bauteile entfernen, indem die drei Befestigungsschrauben mit Hilfe eines Schraubendrehers gelöst werden.
- Den Sockel anbringen, indem Öffnungen zum Anbringen rund um den Aufkleber angebracht, die vier Dübel Dort eingesetzt werden und alles mit den vier Befestigungsschrauben befestigt wird. Den Winkel korrekt einstellen.
- Das vordere Bauteil durch Anziehen der drei Befestigungsschrauben anbringen.

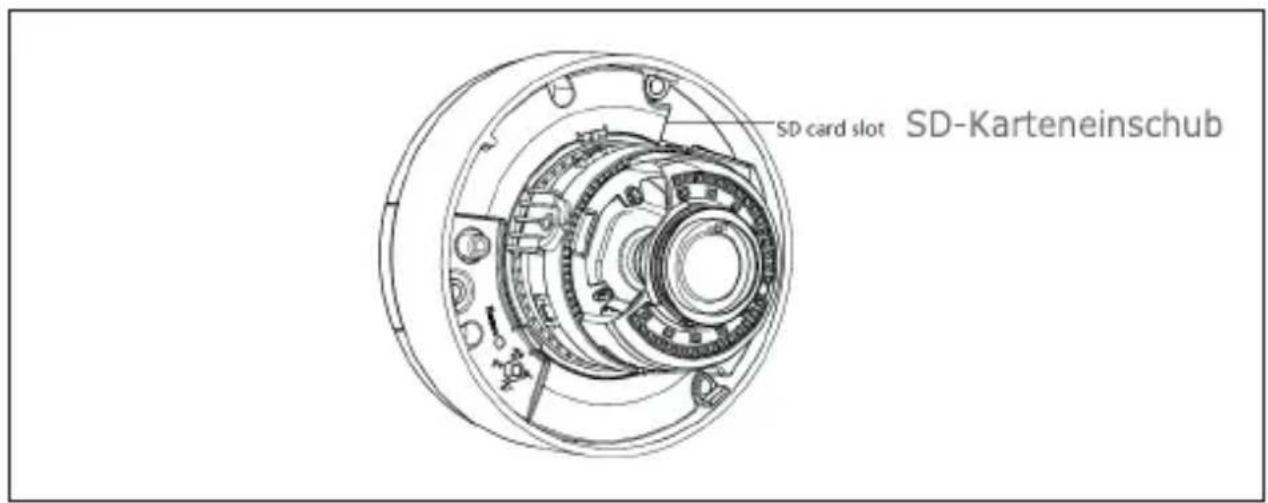

SD-Karten Installation
IP-Konfiguration der Aufnahmeeinheit
Nach dem Einsatz der Stromversorgung der Kamera muss diese in ihrem eigenen Haus- oder Büronetzwerk konfiguriert werden.
Sollten mehrere Kameras in demselben Netzwerk zu installieren sein, wird empfohlen, jeweils eine Kamera zu installieren und zu konfigurieren.
VERBINDUNG IM IP-NetzWERK MIT DHCP-SERVICE
Für die schelle Installation der Kamera im Netzwerk mit automatischer Zuordnung
(DHCP) wird der IP-Kamera automatisch eine IP-Adresse zugeordnet. Sollte die automatische Zuordnung (DHCP) nicht vorgesehen sein, lautet die staatische Standard-IP-Adresse 192.168.1.168.
IP Kamera Konfiguration:
- Installieren Sie die Software "Gerätekonfiguration". Tool"-Software, die unter www.urmet.com. auf der Produktseite und im Abschnitt DOKUMENTATION UND RESSOURCEN heruntergeladen werden kann.

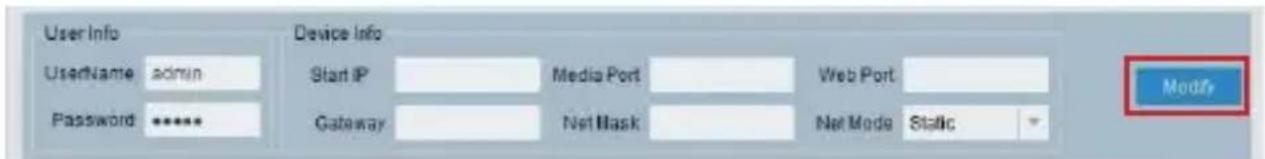

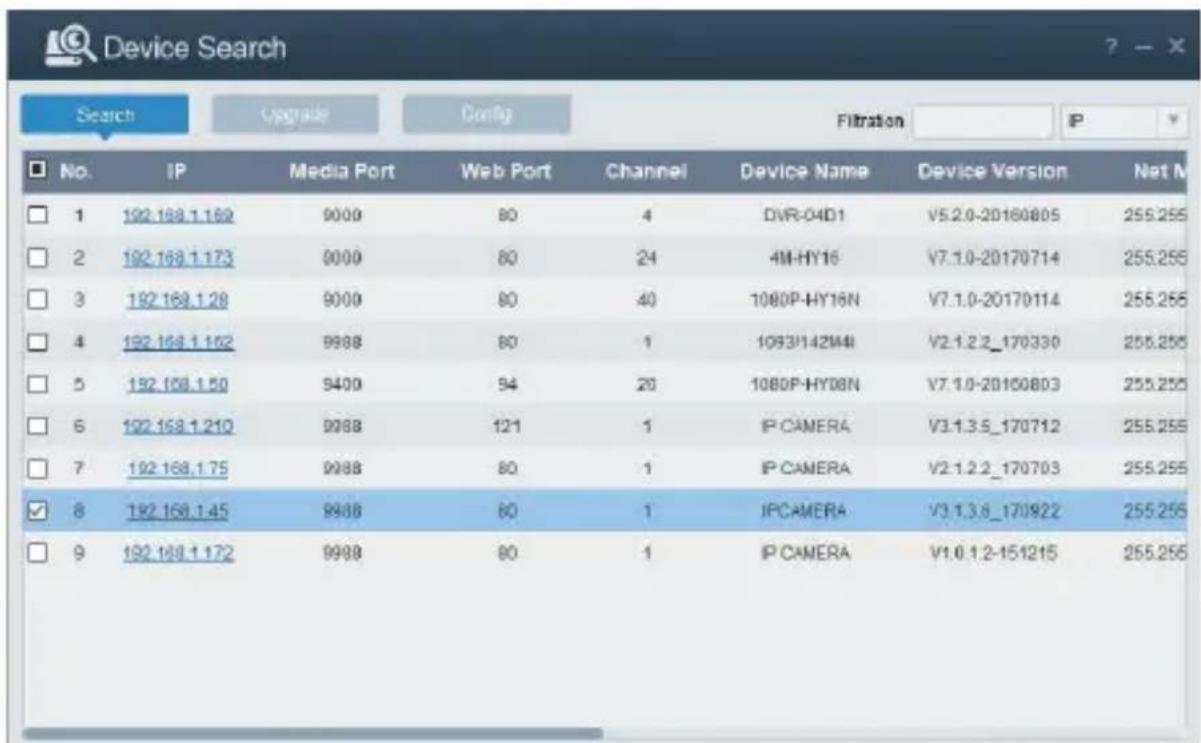

- Die Software "Device Config. Tool" starten. Durch Auswahl von Corning Tool werden automatisch die IP-Adresse, die Subnet mask, das Gateway und die MAC-Adresse jeder im vorliegenden LAN aktiven Kamera eingeblendet, wie in der Abbildung im Anschluss dargestellt.
Befinden sich die gesuchte IP-Adresse und die IP-Adresse des PC nicht in demselben Netzwerk, kann der Benutzer die IP-Adresse, die Subnet mask und andere Parameter der IP-Kamera unter Verwendung der Software "Device Config. Tool"ändern. Anfangs das Gerät auswahlen, um die IP-Adresse zu ändern und anschließend die neue IP- Adresse, die Subnet mask, das Gateway undUsername/Pass word eingeben. Geben Sie
das Password des Gerätsein undbetätigten Siedann "Modify", umdieIP- Adresse des Geräts zu ändern.
*WICHTIGER HINWEIS: Standardeinstellungen IP-Kamera
Standard Statische IP-Adresse:192.168.1.168
Nutzername (UserName): admin
Password (Password): admin
Media Port: 9000
-
Um sich mit dem Internet Explorer und der IP-Kamera zu verbinden muss vor Nutzung des Zugangs relevante Komponenten installiert werden. Hierzu gehen Sie wie folgt vor.
-

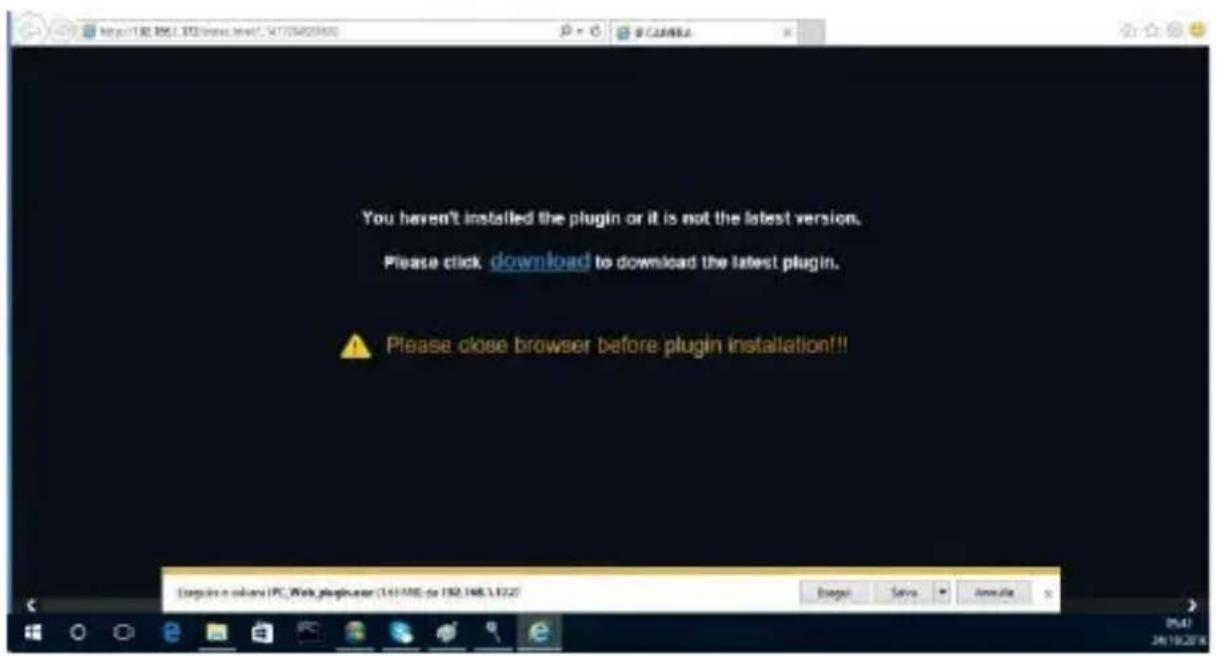

Beim ersten Zugriff auf die IP-Kamera erscheint die Abfrage zum Installieren eines Plugins. Im Webfenster öffnet sich die Seite für den "Download" und das "Ausführren" des Web Plugins.itte den "Download" bestätige

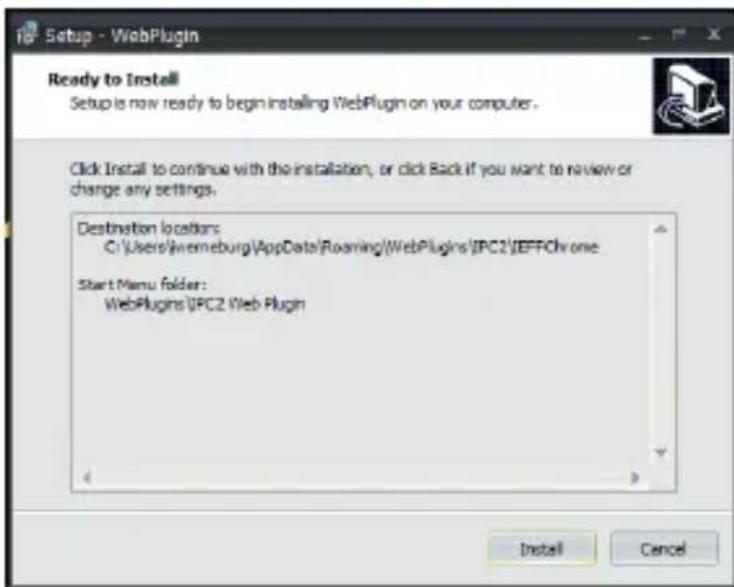

- Warten auf den Download des Web Plugins, nach Download die Installation bestätigten.
- Auswahr "Install" und warten bis die Installation abgeschlossen ist.
- Nach abgeschlossener Installation den Internet Explorerschreiben und den Internet Explorer erneut öffnen. Die IP-Adresse der Kamera in die Adressleiste des Internet Explorersingeiben, es erscheint nun wie unter abgebildet die Anmeldemaske der IP-Kamera.
- Öffnen Sie den Browser und geben Sie die IP-Adresse der Kamera ein (http://192.168.1.168). Daraufhin wird das Fenster zum Erstellen des Administratorkennworts angezeigt. Es ist notwendig, das Password所提供 festzulegen, um ihre Privatsphäre zu schützen. Das Password soll eine Kombination aus 8 bis 15 Zeichen enthalten. Notieren Sie das Password und bewahren Sie es an einem sicheren Ort auf.

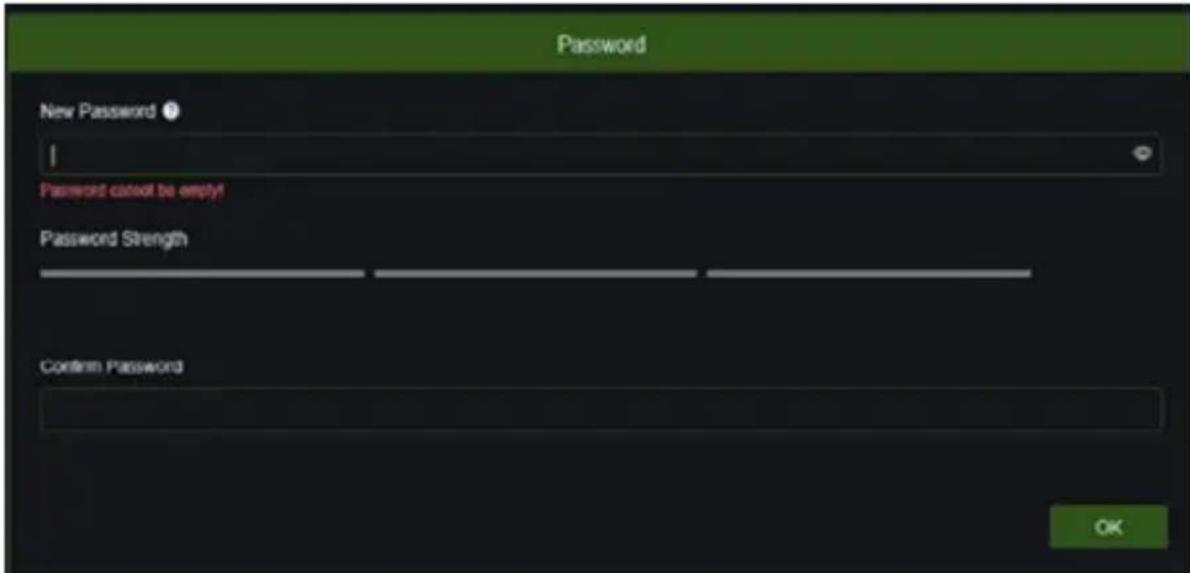

- Bestätigen Sie mit OK. Nun erscheint ein weiteres Fenster, in dem Sie auswahlen und konfigurieren können, wie Sie Ihr
Password wiederherstellen konnen, wenn Sie es verloren haben.

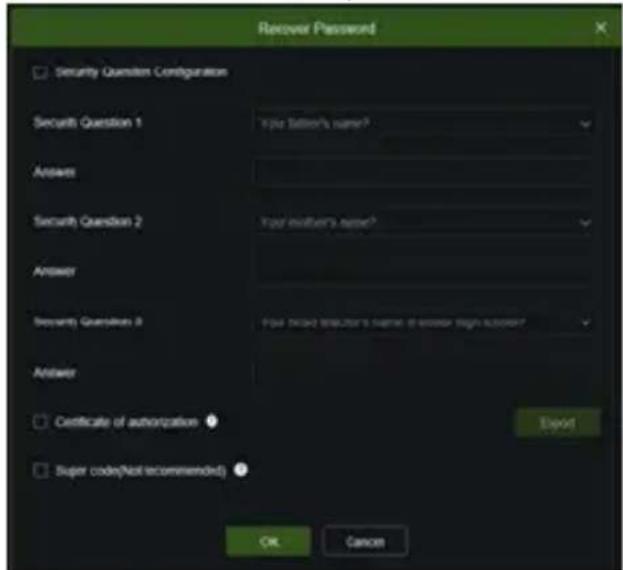

- Konfiguration der Sicherheitsfragen: Wahlen Sie eine der vorgeschlagenen Fragen und geben Sie die entsprechende Antwort ein.
Berechtigungszertifikat: Es wird möglich sein, ein Zertifikat zu exportieren, das dazu verwendet werden kann, das Passwort mit Hilfe der Funktion zur Wiederherstellung des Passworts erneut festzulegen.
Supercode: Wenn Sie diese Funktion aktivieren, können Sie sich an den Umet-Kundendienst wenden, um einen Supercode anzufordern, der es dem Benutzer erhögt, ein neues Password mit Hilfe der Funktion zur Wiederherstellung des Passwords festzulegen.
Wenn Sie die Optionen ausgewählten haben, bestätigten Sie mit OK.

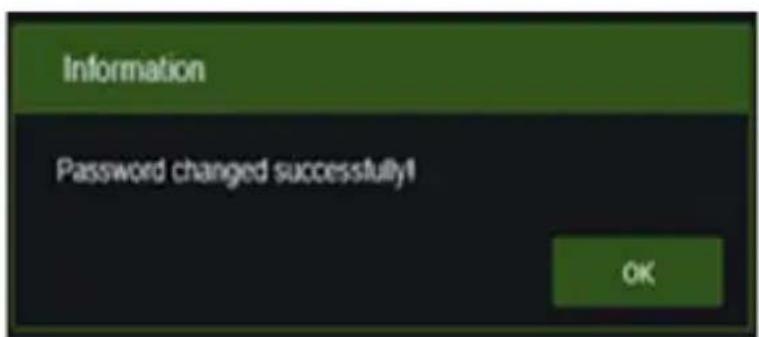

Am Ende des Passwortänderungsvorgangs wird das folgende Fenster angezeigt.
Bestätigen Sie mit OK. Wenn Sie keine Methode zur Wiederherstellung des Kennworts wahren, müssen Sie im Falle eines Kennwortverlusts direkt die RESET-Taste (an der Kamera)
betätig, um die Kamera auf die Werkparameter zurückzusetzen.

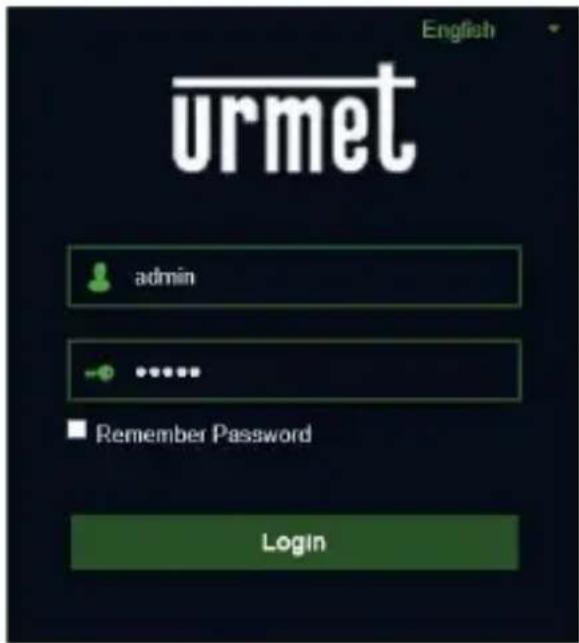

Daraufhin wird der folgende Anmeldebildschirm (LOGIN) angezeigt
- Nun "Login" auswahlen, um in die LIVE-Ansicht zu gelangen.
- Die Tasten oben links betätigten, um den Videofluss auszuwahlen (Mainstream, Substream oder Mobile Stream).
PTZ-STEUERUNG

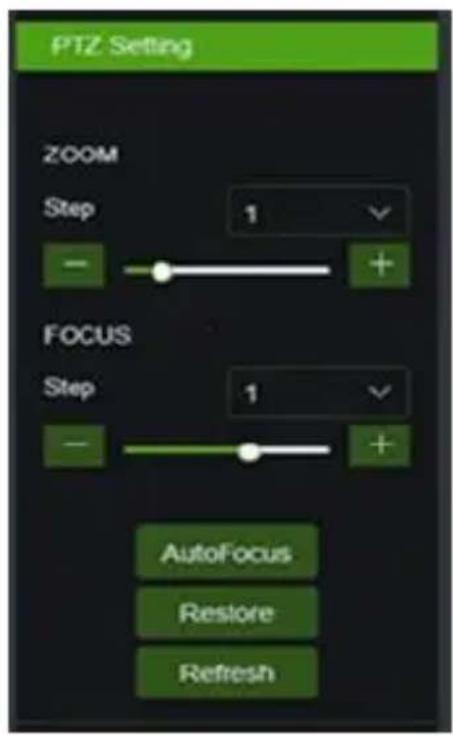

(PTZ-Steuerung) durch Auswahl des Symbols erscheint das folgende Fenster:
Auf den Autofocus-Kameramodellen die folgende PTZ-Schnittstelle vor
| Optionen | Wert | Erklärung |
| Zoom | Step/-/+ | Stellt den Zoom manuell ein (+ erhöht / - verringgert) Step: definiert die Ausführungsgeschwindigkeit des Zoom |
| Focus | Step/-/+ | Stellt die Scharfeinstellung manuell ein (+ erhöht / - verringgert) Step: definiert die Ausführungsgeschwindigkeit der Scharfeinstellung |
| AutoFocus | / | Führt die Scharfeinstellung automatisch aus |
| Restore | / | Wiederherstellung der worksiteitigen Werte der PTZ-Schnittstelle (einschließlich Scharfeinstellung) |
| Refresh | / | Aktualisiert die Parameter der PTZ-Schnittstelle mit den erfolgten Parameteränderungen (einschließlich der Scharfeinstellung) |

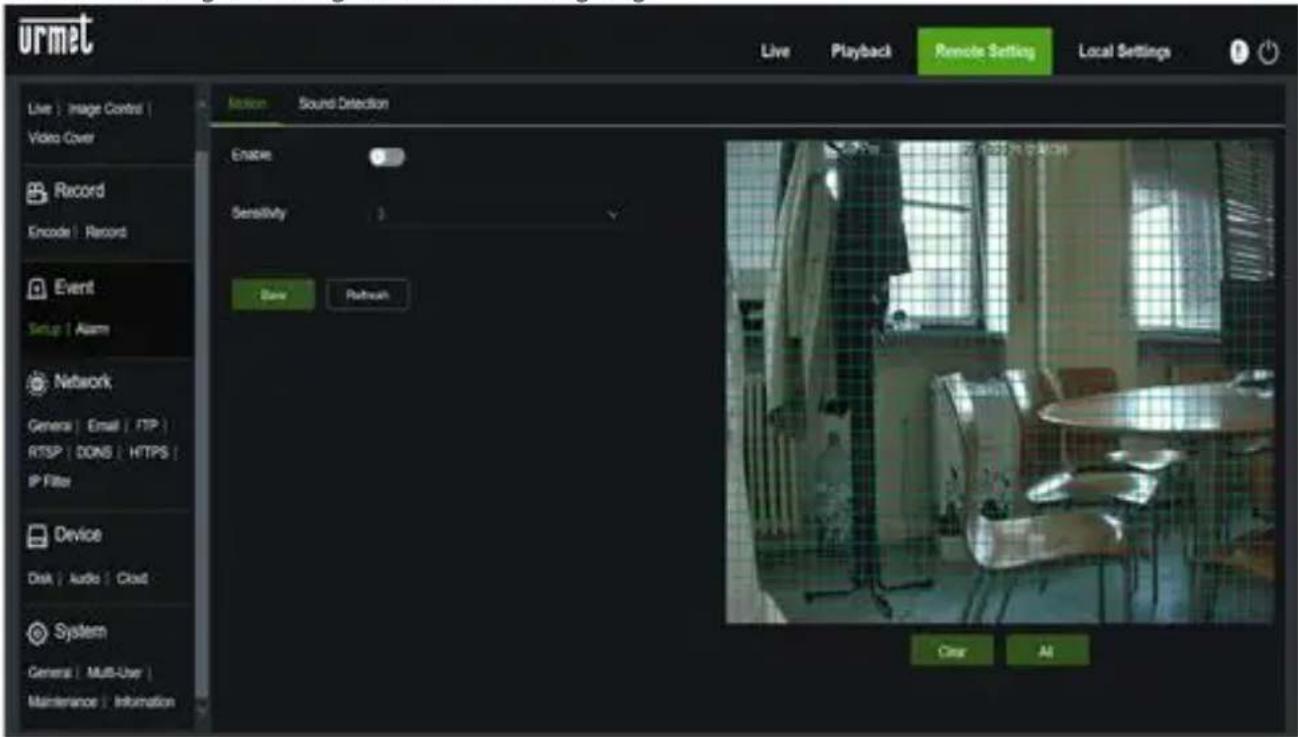

ALARM BEWEGUNGSERKENNUNG
Die Kamera erhögt es bei Bewegungserkennung Alarme zu generieren.
These Funktion kann in den Ferneinstellungen unter Veranstaltung Konfiguration Bewegung.

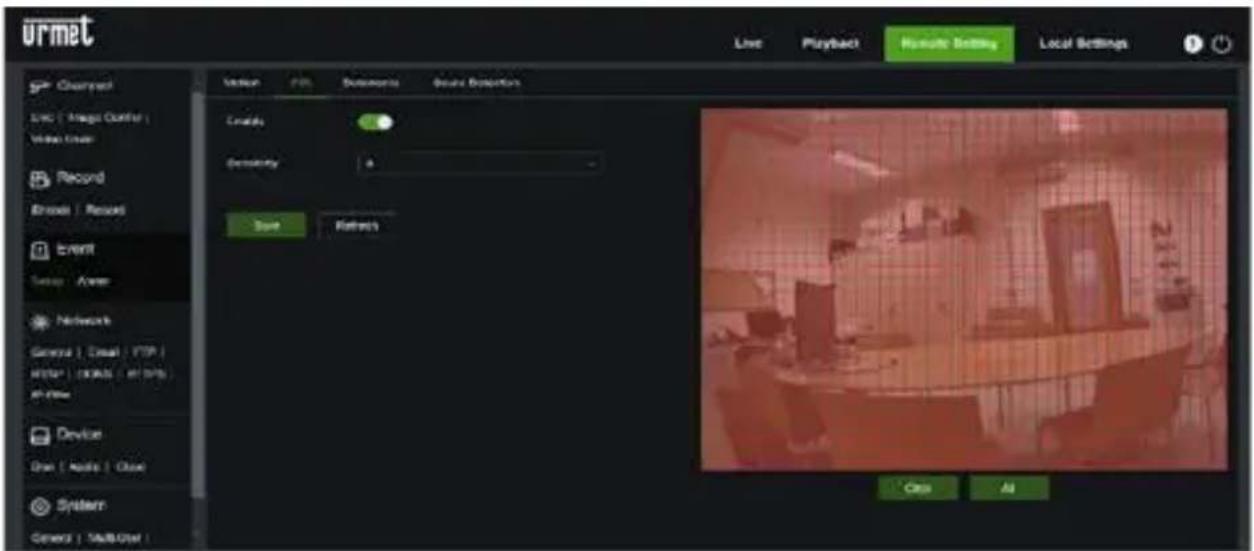

ALARM PIR SENSOR (nur für Kamera 1099/208A)
Kameras die mit einem Infrarot (PIR) Sensor ausgestattet sind, können bei Anwesenheitsfassung Alarme generieren.
These Funktion kann in den Ferneinstellungen unter Veranstaltung Konfiguration PIR.
Folgende Konfigurationsparameter stehen zur Verfügung:
Freigabe: Erlaubt die Freigabe der Erfassung mit PIR Sensor
Sensibilität: Bestimmte Sensibilität der Alarmerfassung
Um die Aktionen nach der Aktivierung dieser Funktion zu konfigurieren, gehen Sie zu Remote Setting, dem Menu Veranstaltung Alarm PIR
- Verriegelungszeit: legt die Alarmdauer fest
Nachaufzeichnung: Bestimmte die Zeit in Sekunden der Aufzeichnung - Sende E-Mail: Freigabe des E-Mailversands im Alarmfall
FTP Picture Upload: Ermoglicht das Senden von Bildern an einen FTP-Server
Cloud Picture: Ermoglicht die Übertragung von Bildern in eine Cloud
Alarm-Ausgang: Ermöglicht das Schalten des Ausgangs als Reaktion auf einen Alarm
Abschreckung: Freigabe der Aktionen zur Abschreckung im Alarmfall
Freigabe Aufzeichnung: Freigabe der Aufzeichnung im Alarmfall

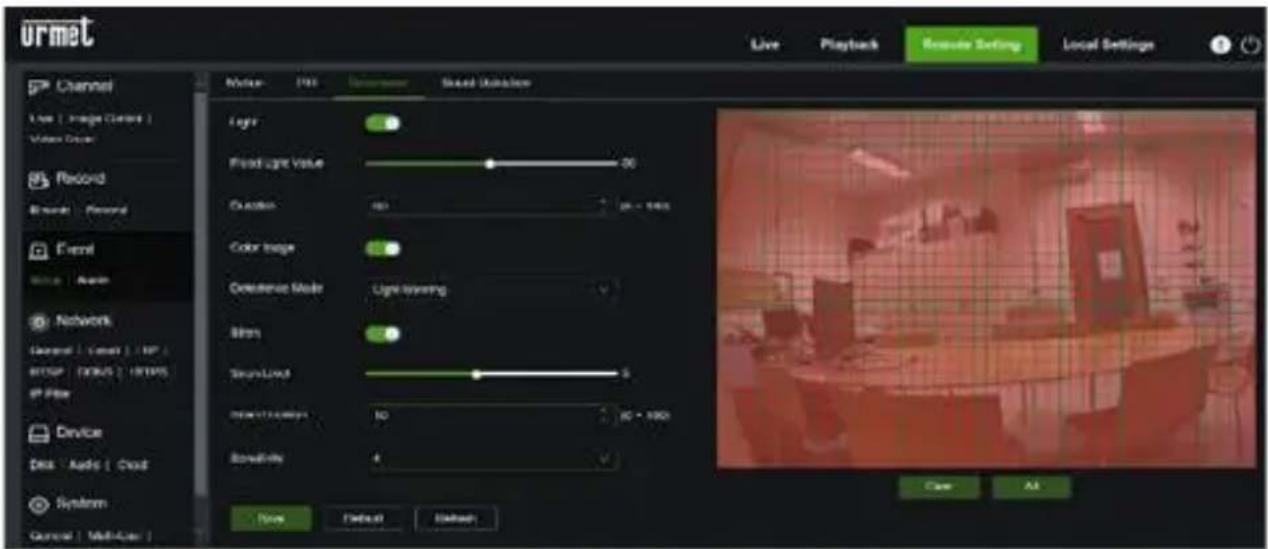

FUNKTION ABSCHRECKUNG (nur für Kamera 1099/208A)
These Funktion erlaubt der Kamera ein visuelles und akustisches Signal im Alarmfall abzugeben.
These Funktion kann in den Ferneinstellungen unter Veranstaltung Konfiguration Deterrence.
Folgende Konfigurationsparameter stehen zur Verfügung:
- Licht: Gestattet die Freigabe des Alarmlichts
- Flutlichtwert: Bestimm den Wert der Intensität des Blitzlichtes
Dauer: Bestimmt die Dauer des Lichtsignals
Farbbild: Bestimmt wie das Bild geprüft wird, um einen Alarm zu generieren, Farbe oder Schwarz / Weiß
Abschreckungsmodus: Typ der Lichtsignals, Dauerhaft oder Blitzlicht
Sirene: Gestattet die Freigabe der des Alarmtons
Sirenenlevel: Bestimmt den Wert der Intensität des Alarmtons
Sirenendauer: Bestimmt die Dauer des Alarmtons
Sensibilität: Bestimmt die Sensibilität der Alarmerfassung

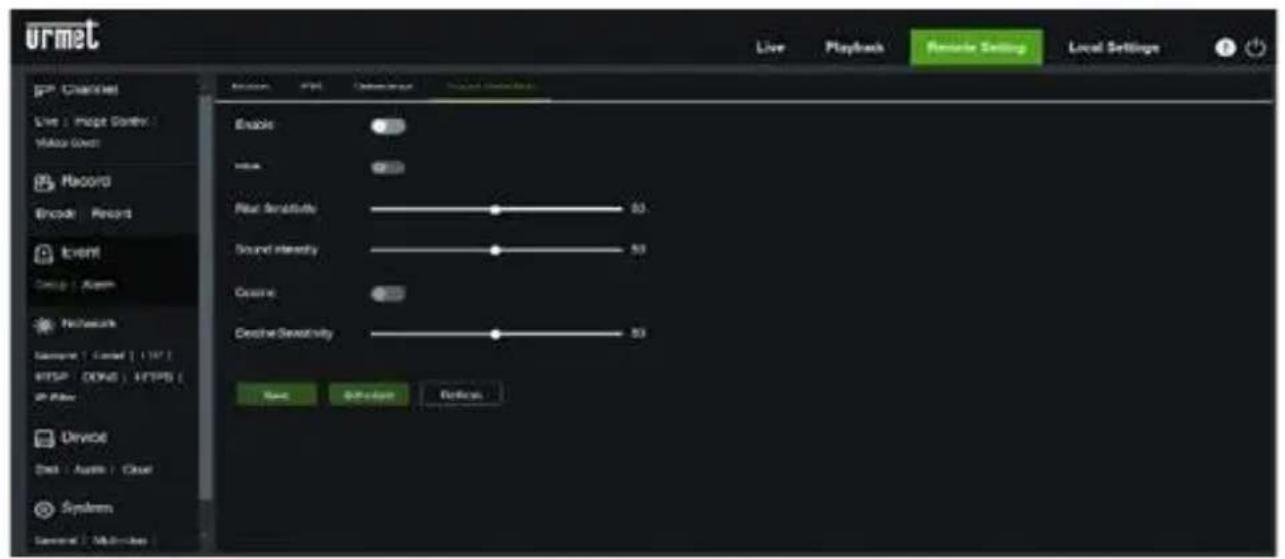

ALARMTON
Die Kamera ist mit einem Mikrofon ausgestattet, welches einen Alarm generiert wenn Gerausche wahr genommen werden.
These Funktion kann in den Ferneinstellungen unter Veranstaltung Konfiguration Sound Detection.
Folgende Konfigurationsparameter stehen zur Verfügung:
Aktivieren: Gestattet die Freigabe der Gerauscherkennung
Erhebt auch: Bestimmte Alarmgenerierung bei einem Gerausch mit ansteigender Intensität
Anstiegsempfindlichkeit: definiert die Zunahme der Schallintensität
Schallintensität: definiert die maximale Schallintensität
- Ablehnen: Bestimmt die Alarmgenerierung bei einem Gerausch mit abfallender Intensität
- Empfindlichkeit verringn: definiert den Grad der Abnahme der Schallintensität

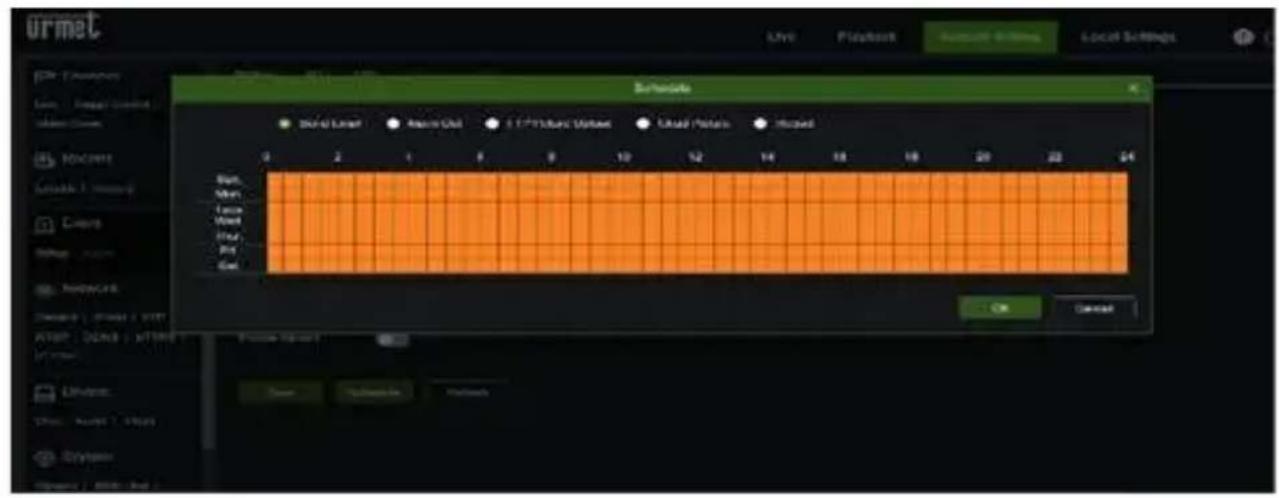

Final der Zeitplan, wo die Erkennung der Gerausche mittels eines Zeitrahmens festgelegt warden kann.
Hauptfunktionen:
Audio/Video Live-Stream Multikanal
Fernwiedergabe Multikanal
Double Stream-Wiedergabe
- Alarmbenachrichtigungen
- Personalisierung Konfiguration einzelner Videostream
- Formatverwaltung Videosignal 4:3 - 16:9
Lokale Wiedergabe
- Porträ- oder Landschaftsmodus des Videosignals
- Exportfunktion Geräteliste
- Teilen von Bildern auf sozialen Netzwerken/Drives oder persönlichen remoten Clouds
- Autofokus-Zoom
- Bild und Videoaufnahme
- Unterstützung Multi-Gerät
WICHTIGER HINWEIS
Für mehr Details zur Nutzung der App und Beschreibung der Merkmale, informieren Sie sich in der Bedienungsanleitung der IP-Kamera oder nutzen Sieden Online Support in der App
KORREKTE ENTSORGUNG VON ALTGERÄTEN
(Elektroschrott)
These Kennzeichnung auf dem Produkt, den Zubehörteilen oder der Dokumentation weist daraufhin, dass das Produkt und die elektronischen Zubehörteile wie z. B. Ladegerät, Headset und USB-Kabel nicht mit anderen
Hausmull entsorgt werden dürfen.
Entsorgen Sie these Gerät und Zubehörteileitte getrennt von anderen Abfallen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern.
