MANUALE UTENTE NVR 1098/334 GROTHE

Informazioni generali 2

AVVERTENZE 2

Installazione ....4

Primo accesso all'NVR....6

Avvio dell'NVR 8

CONFIGURAZIONE DISPOSITIVO 8

CONFIGURAZIONE CANALI IP 9

INFORMAZIONI DI FUNZIONAMENTO....11

CONFIGURAZIONE CANALI NVR DA PC 11

Registrazione e Playback 12

PARAMETRI DI REGISTRAZIONE 12

PLAYBACK 14

Visualizzazione da Browser PC....15

Visualizzazione da Client Software....17

Informazioni generali

Gentile Cliente,

La ringraziamo per l'acquisto di questo prodotto.

La presente guida le permetterà una rapida messa in funzione dei modelli della Serie H.265 NVR

URMET S.p.A. Prima di usare l'apparecchiatura, legga e conservi questo documento con attenzione ed in un luogo facilmente reperibile per poterlo consultare prontamente quando necessario.

\*NOTA BENE

Per maggiori approfondimenti, fare riferimento al manuale istruzioni presente sul sito Urmet. Per scaricare il Manuale dalSit o vedere i IQ Rcod esulf ogliodi Addendum.

AVVERTENZE

Alimentazione

Prima di collegare l'apparecchio alla rete di alimentazione accertarsi che i dati di targa siano rispondenti a quelli della rete di distribuzione.

Non tirare il cavo per evitare di scollegare il dispositivo.

Spegnere il dispositivo prima di togliere alimentazione. Questa operazione non deve essere effettuata quando

l'NVRstaregistrando, riproducendoodalmenudiconfigurazione. Interrompereregistrazionieriproduzioneprima di scollegare il dispositivo, per evitare danneggiamenti all'hard disk.

Precauzioni per la sicurezza

Per prevenire il rischio di incendio e folgorazione, evitare di esporre il dispositivo alla pioggia o all'umidità e di introdurre al suo interno qualsiasi oggetto solido o liquido. Se ciò dovesse avvenire, scollegare il dispositivo dalla rete di alimentazione e farlo controllare da personale qualificato.

In nessun caso il dispositivo deve essere aperto. Per qualsiasi intervento di riparazione rivolgersi a personale qualificato oppure contattare il centro assistenza tecnico autorizzato (www.urmet.com >> Contatti >> Centri Assistenza Tecnica).

Conservare il dispositivo lontano dalla portata dei bambini, per evitare danni accidentali.

Non toccare questa apparecchiatura con le mani bagnate per evitare scosse elettriche o danni meccanici.

Se l'apparecchiatura dovesse cadere o il contenitore esterno dovesse risultare danneggiato, cessarne l'utilizzo. Se si continuasse ad utilizzarla in queste condizioni, si potrebbe verificare una scossa elettrica. In questo caso contattare il rivenditore o l'installatore autorizzato.

Precauzioni per l'installazione

Per evitare il surriscaldamento del dispositivo, sistemarlo in una posizione che permetta il flusso dell'aria attraverso le fessure nel contenitore. Assicurarsi di lasciare uno spazio libero di almeno 5 cm quando viene installato all'interno di un rack. Per lo stesso motivo, non installare vicino a fonti di calore, come radiatori o condotti di aria calda.

Tenere lontano dalla luce solare diretta. Non installare in aree eccessivamente soggette a polvere, vibrazioni meccaniche o colpi.

Non posizionare il dispositivo su superfici instabili (ad es., tavoli traballanti o inclinati). In caso contrario potrebbe cadere con conseguenti danneggiamenti o guasti meccanici.

Non installare il dispositivo in un luogo in cui può essere esposto all'umidità o all'acqua. Evitare getti d'acqua sul dispositivo, per evitare rischi di incendio, scosse elettriche o danni meccanici.

Se all'interno dell'apparecchiatura dovesse penetrare acqua o qualche altro materiale estraneo cessarne l'utilizzo al fine di evitare la possibilità di incendio e scosse elettriche. In questo caso contattare il rivenditore o l'installatore autorizzato.

Non appoggiare sopra il dispositivo oggetti pesanti o che generano calore: questo potrebbe danneggiare il contenitore esterno e/o aumentare la temperatura interna, causando danneggiamenti.

Non coprire l'apparecchiatura con un panno quando sta funzionando, per evitare deformazioni del contenitore esterno e surriscaldamento delle parti interne con conseguente possibilità di incendio, scosse elettriche o guasto meccanico.

Non avvicinare magneti od oggetti magnetizzati al dispositivo in quanto ciò potrebbe causare anomalie di funzionamento. Non usare questa apparecchiatura in ambienti con presenza di fumo, vapore, umidità, polvere o vibrazioni intense.

Non mettere in funzione il dispositivo immediatamente dopo il trasporto da un luogo freddo ad un luogo caldo e viceversa. Attendere mediamente tre ore: questo intervallo di tempo è necessario al dispositivo per adattarsi al nuovo ambiente (temperatura, umidità, ecc..).

Pulizia del dispositivo

Usare un panno asciutto e strofinare leggermente per eliminare polvere e sporcizia.

Nel caso in cui la sporcizia non fosse eliminabile con un panno asciutto, compiere l'operazione con un panno inumidito con detergente neutro.

Non usare prodotti spray per la pulizia dell'apparecchio. Non usare liquidi volatili come benzina, alcool, solventi ecc. o panni trattati chimicamente per pulire il dispositivo, al fine di evitare deformazioni, deterioramenti o graffi della finitura della vernice.

Prima di effettuare qualsiasi operazione di pulizia o di manutenzione, disinserire l'apparecchio dalla rete di alimentazione elettrica.

Hard Disk

L'hard disk installato in questo dispositivo è sensibile agli urti, alle variazioni di temperatura e alle vibrazioni. Se queste precauzioni non vengono rispettate, potrebbe compromettersi il corretto funzionamento del dispositivo potrebbe verificarsi la perdita di dati memorizzati nell'hard disk.

Se sono necessarie riparazioni, si suggerisce di effettuare un backup di tutti i dati importanti prima di portare il dispositivo al centrodiassistenza. URMETS.p.A. non è responsabile per la perditadei dati memorizzati.

L'aggiunta di un hard disk deve essere effettuata da personale tecnico qualificato o contattando il centro di assistenza tecnica.

Registrazione immagini

Questo dispositivo è stato progettato per registrare immagini, non come sistema di antifurto. URMET S.p.A. non può ritenersi responsabile per perdite o danni in seguito a furti subitidall'utente.

Effettuare una registrazione di prova prima di utilizzare il dispositivo, per assicurarsi che funzioni correttamente. URMET S.p.A. non può essere ritenuta responsabile della perdita di dati memorizzati in seguito a perdite o danneggiamenti causati dal mancato rispetto delle norme di installazione, utilizzo, uso improprio o mal funzionamento del dispositivo. Questo dispositivo contiene componenti elettronici di precisione. Proteggere il dispositivo dagli urti per assicurare una corretta registrazione delle immagini.

Privacy e Copyright

L'NVR è un dispositivo per sistemi TVCC. La registrazione delle immagini è subordinata alle leggi vigenti nel paese di utilizzo. È inoltre vietata la registrazione di immagini protette da Copyright.

Gliutentidel prodotto sono responsabili per il controllo ed il rispetto di tutte lenorme e glistatuti locali relativi al monitoraggio e alla registrazione di segnali video. Il produttore NON potrà essere ritenuto responsabile per un utilizzo di questo prodotto che non sia in conformità con le norme in vigore.

Aggiornamento firmware/software

Si consiglia di verificare periodicamente sul sito web Urmet nella sezione specifica del prodotto la presenza di aggiornamenti software e/o firmware (accedere al sito www.urmet.com nella sezione Prodotti "AREA VIDEOSORVEGLIANZA", digitare il codice prodotto di riferimento nel campo di ricerca e spostarsi su DOCUMENTAZIONE E RISORSE).

Configurazione di rete

Per default, l'indirizzo IP dell'NVR è assegnato mediante DHCP.

Tramite il menu OSD "Rete" dell'NVR, assegnare all'NVR un indirizzo IP che non sia già stato attribuito ad altri dispositivi, al fine di evitare conflitti di rete.

Dopo aver assegnato un indirizzo appropriato all'NVR, può essere effettuato il collegamento alla rete.

Connessioni di rete

Quando si effettua una connessione con un PC remoto (mediante Software Client o Browser) occorre tenere in considerazione che a qualunque canale video utilizzato sul PC corrisponde una connessione di tipo “unicast” (TCP, RTP, UDP).

Installazione

Per una rapida messa in servizio del dispositivo utilizzando un monitor con ingresso VGA o HDMI connesso all'NVR, seguire con attenzione le seguenti istruzioni nell'ordine indicato

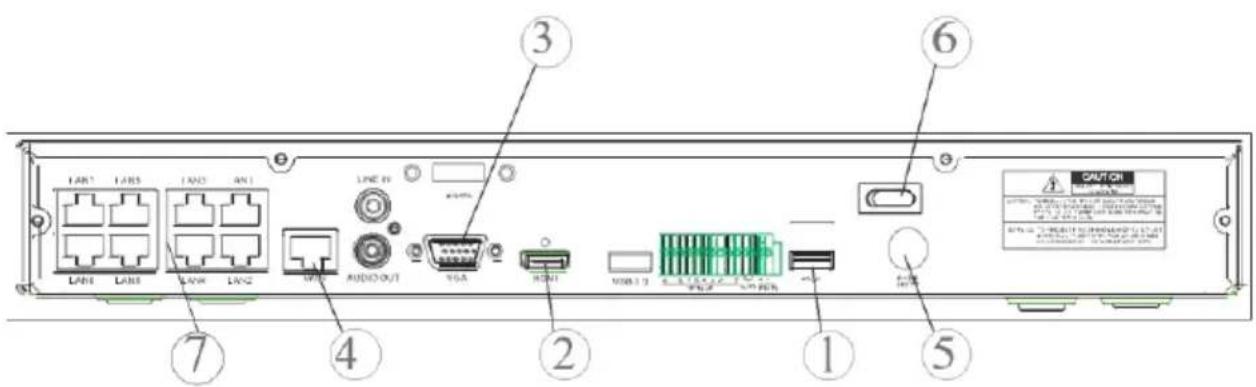

Pannello posteriore case NVR da 1/2 HD

LAN1 LAN2 LAN3 LAN4 LAN1 LAN2 LAN3 LAN4 LINE 10 AUDIO OUT VGA HDMI USB 13 USB 14 USB 15 USB 16 ① ② ③ ④ ⑤ ⑥ ⑦ CAUT OR SIN: 1.0 GB/1.0 GB/1.0 GB SIN: 1.0 GB/1.0 GB/1.0 GB SIN: 1.0 GB/1.0 GB/1.0 GB SIN: 1.0 GB/1.0 GB/1.0 GB SIN: 1.0 GB/1.0 GB/1.0 GB

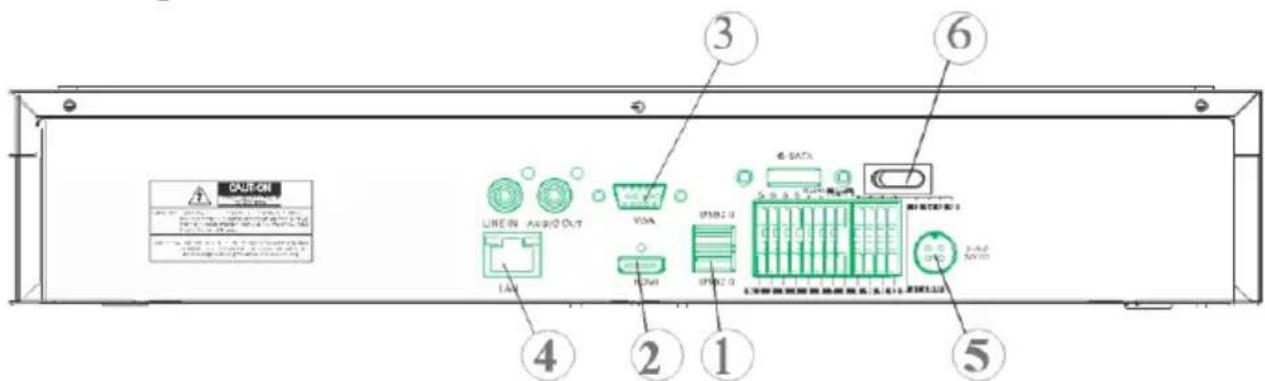

Pannello posteriore case NVR da 4 HD

CAUT-ON LINE IN AERIO OUT 1.4V VGA HOM 07582.0 07582.0 6 DATA 5.4V 5.4V 4 2 1 6

① Porte USB
② Uscita HDMI
③ Porta VGA
④ Porta per connessione di rete (verso: router, switch, switch PoE)
⑤ Plug di alimentazione
⑥ Interruttore/i
⑦ Porte PoE (disponibili su NVR modello PoE) per connessioni dirette alle telecamere IP (cavo di rete dritto)

Prima di procedere all'installazione dell'NVR, assicurarsi che le telecamere IP siano funzionanti e connesse (via cavo o via WiFi) alla stessa rete cui dev'essere connesso l'NVR. Per la messa in rete e la configurazione delle telecamere IP fare riferimento alle istruzioni fornite a corredo delle telecamere.

Installazione dell'NVR

• Connettere il mouse alla porta USB ①.
• Connettere l'uscita HDMI ② o la porta VGA ③ al relativo monitor per la configurazione delle telecamere IP.
• Connettere il cavo di rete alla porta ④.

Solo per la serie PoE:

• Connettere una o più Telecamera IP PoE con cavo di rete dritto ad una o più porte ⑦.
• Accendere il dispositivo inserendo le prese di alimentazione negli appositi plug di alimentazione ⑤ e posizionare l'interruttore/i ⑥ sulla posizione 1.

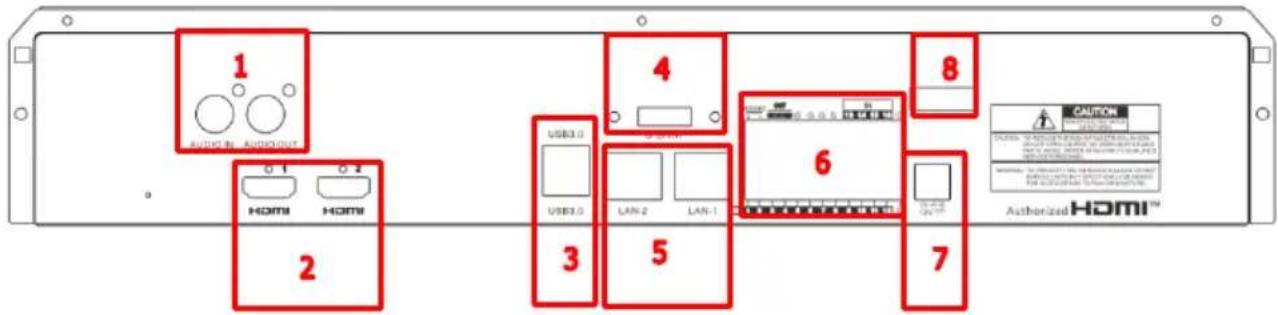

Pannello posteriore case NVR da 32 canali con doppia interfaccia di rete

1 AUTOCUTS AUTOCUT 2 HDMI HOMI 3 USB3.0 USB3.0 LAN-2 LAN-1 4 CAN-1 5 CAN-1 6 8 CAUTION CAUTIONS CAUTIONS CAUTIONS CAUTIONS CAUTIONS CAUTIONS CAUTIONS CAUTIONS CAUTIONS CAUTIONS CAUTIONS Authorized HDMI™

NUMERO	FUNZIONE	DESCRIZIONE
1	AUDIO	1 ingresso/ 1 uscita
2	HDMI	2 uscite (HDMI-1 / HDMI-2)
3	USB	2 porte USB (pannello posteriore)1 porta USB (pannello frontale)
4	E-SATA	1 porta E-sata
5	PORTA PER LA CONNESSIONE DI RETE	2 porte LAN RJ45 1000 Base-T (LAN-1 / LAN-2)
6	INTERFACCE I/O,RS485,TASTIERA	16 ingressi / 1 uscita NO1 linea RS485 +/-1 linea per tastiera KB +/-
7	ALIMENTAZIONE	Jack 12 Vcc / 5A
8	ACCENSIONE/SPEGNIMENTO	Interruttore ON/OFF

Installazione dell'NVR

• Connettere il mouse alla porta USB presente sul pannello frontale dell'NVR
• Connettere l'uscita HDMI-1 al relativo monitor per la configurazione
  • Connettere il cavo di rete alla porta LAN-1
  • Collegare il jack dell'alimentatore al relativo connettore presente nella parte anteriore dell'NVR
  • Premere l'interruttore di accensione dell'NVR posizionandolo su ON
• Nel caso in cui si disponesse di un secondo monitor collegarlo alla porta HMDI-2
• Qualora si volessero fare operazioni relative alla gestione/segmentazione/bilanciamento della rete è possibile collegare una parte dell'impianto sulla LAN-2

Primo accesso all'NVR

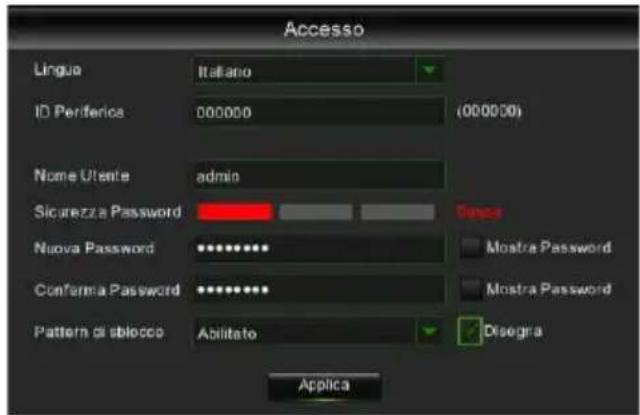

1. Alla prima accensione dell'NVR, è necessario impostare immediatamente la password per salvaguardare la propria privacy. Annotare nome utente e password e conservarli in un luogo sicuro.

Accesso Lingua Italiano ID Periferia 000000 (000000) Nome Utente admin Sicurezza Password Tavora Nuova Password Mostra Password Conferma Password Mostra Password Pattern di sblocco Ablitato Disegra Applica

• Language (Lingua): scegliere una lingua OSD
• Device ID (ID Dispositivo): inserire l'ID del dispositivo tra le parentesi. ID di default: 000000.
- New Admin Name (Nome Utente): inserire il proprio nome amministratore.
- Password Strength (Sicurezza password): indica il livello di sicurezza della password modificata.
- New Admin Password (Nuova Password): inserire la propria password. La password può essere una combinazione di 8 caratteri.
- Confirm Password (Conferma Password): inserire nuovamente la propria password.

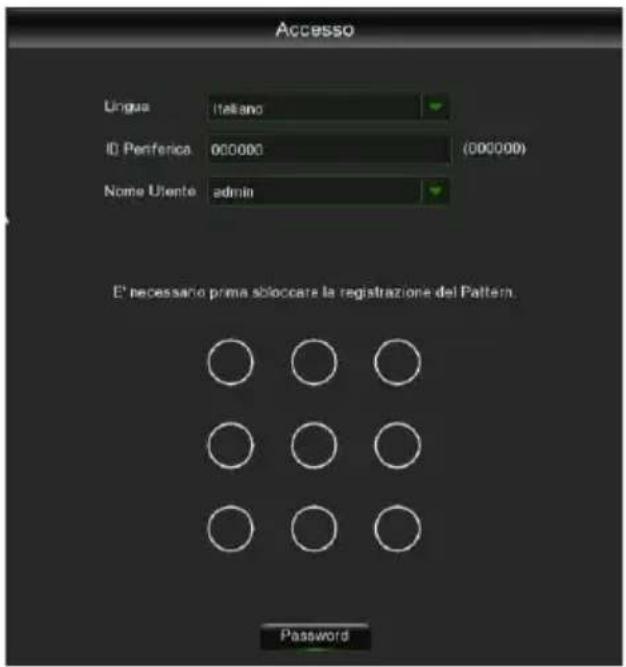

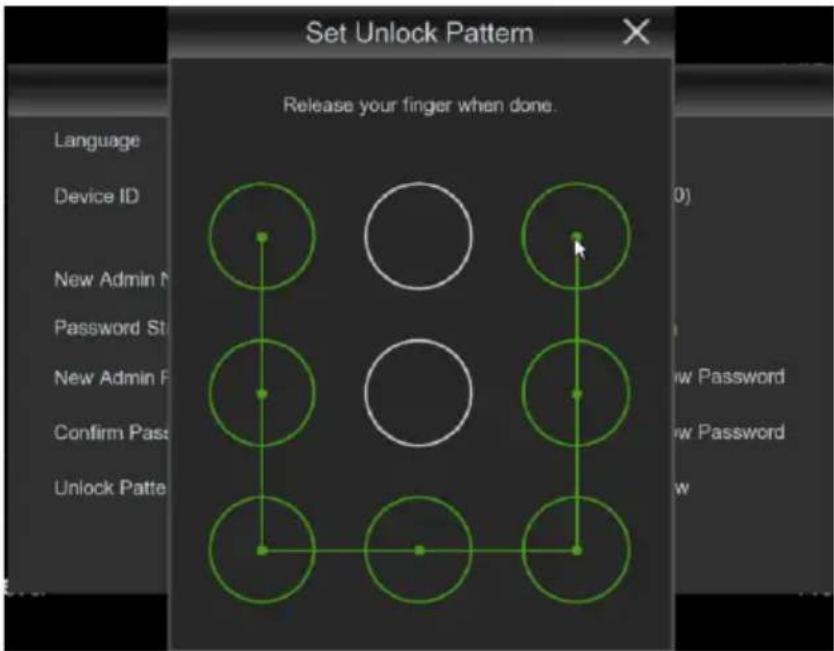

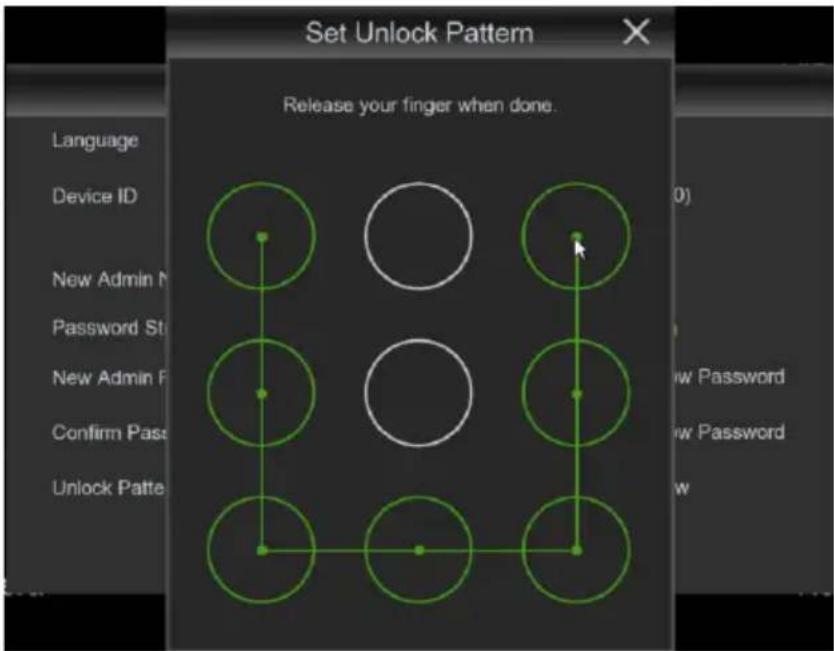

- Unlock Pattern Enable (Pattern di sblocco): se si abilita questa funzione premere su Disegna (icona matita) per tracciare e confermare un segno di sblocco, si traccerà ogni volta il segno impostato per accedere (login) al sistema NVR.

Accesso Ungua: Italiano ID Penferica 000000 (000000) Nome Uiente admin E' necessario prima sbloccare la registrazione del Pattern. Password

1. Fare clic su Apply (Applica) per confermare le impostazioni e passare all'interfaccia di login. Inserire username e password per accedere al sistema NVR.

NOTA: se ci si dimentica della password e l'e-mail è disattivata, non sarà possibile accedere al sistema; contattare il proprio rivenditore per il reset della password.

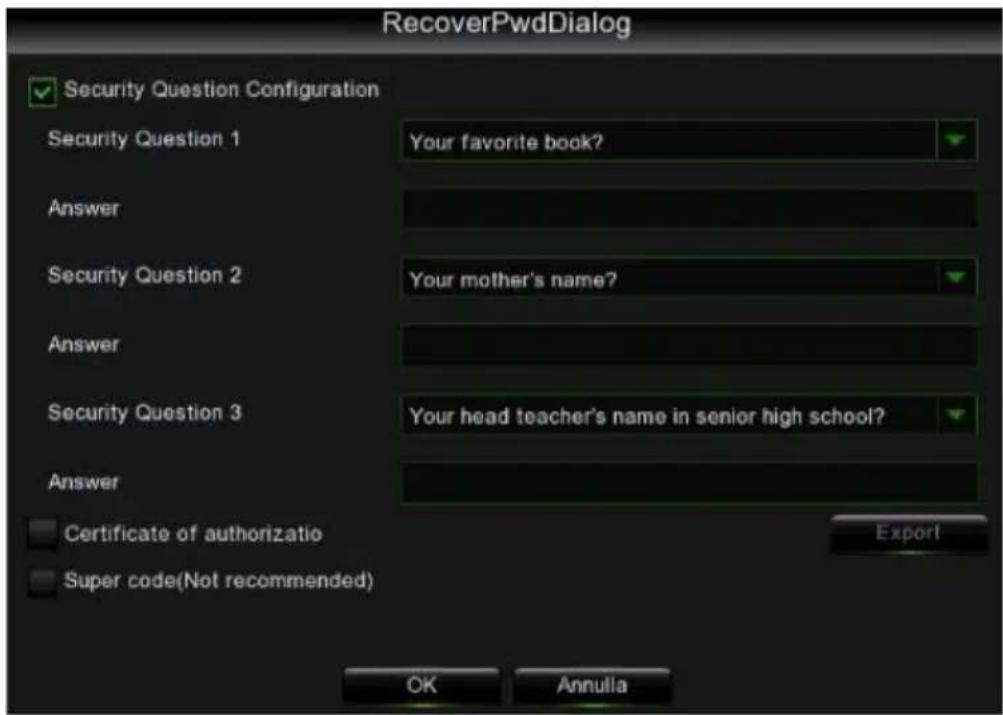

1. Inoltre è possibile impostare anche delle domande per recuperare la password. Viene suggerito di inserirle per ritornare in possesso della propria password in caso di smarrimento.

CONFIGURAZIONE DISPOSITIVO

1. Accedere al menu OSD dell'NVR premendo il tasto destro del mouse a monitor e inserendo la password di amministratore, verificare la versione firmware e attualmente installata su NVR dalla paginadelmenu "Sistema" -> "Info". Se la versionenon è recente, è possibile aggiornare il software disistema (firmware) dell'NVR, seguendo le istruzioni riportate nel manuale completo dell'NVR disponibile sul sito Urmet (per scaricare il Manuale dal Sito vedere il QR code sul foglio di Addendum).

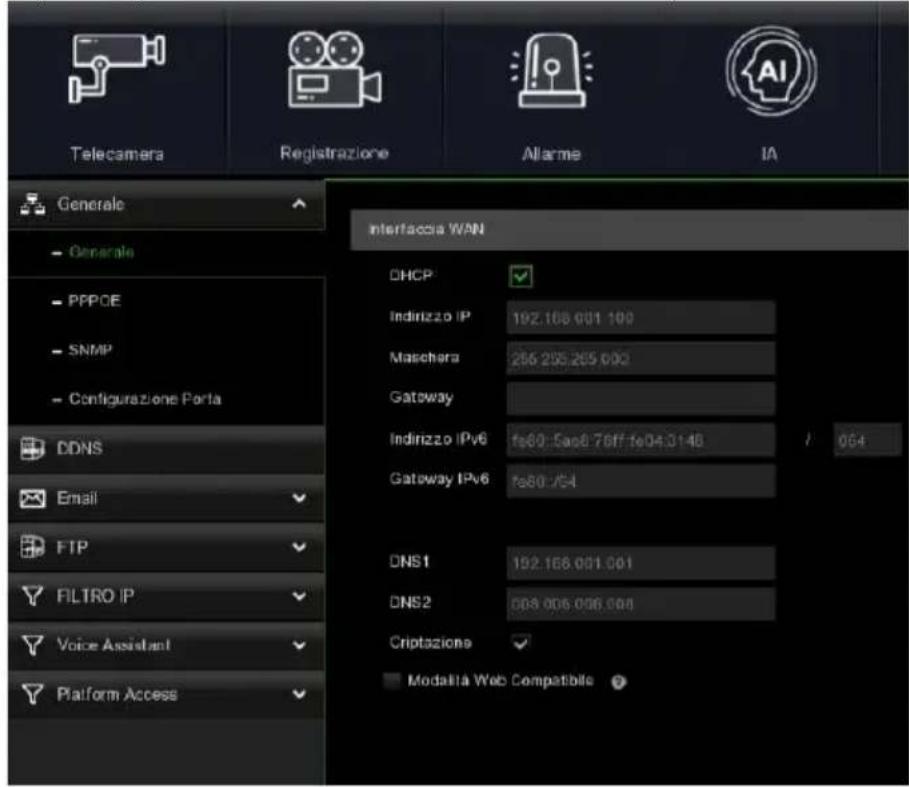

- Visualizzare nella pagina "Menu" -> "Rete" i parametri di rete attualmente in uso sul NVR: attendere una decina di secondi per l'assegnazione e la visualizzazione automatica a menu dei parametri di rete.

Telecamera Registrazione Allarme IA Generale - Generale - PPPCE - SNMP - Configurazione Porta DDNS Email FTP FILTRO IP Voice Assistant Platform Access Interfacacia WAN DHCP Indirizzo IP 192.108.001 100 Maschera 206.205.205.002 Gateway Indirizzo IPv6 fs80:5ac8.76ff;fe04.0148 / 004 Gateway IPv6 fs80:764 DNS1 192.168.001.001 DNS2 008.006.006.008 CRIPTAZIONE ✓ Modalita Web Compatible

- Se la Rete LAN non dovesse supportare il servizio DHCP, sarà necessario cambiare nella pagina "Menu" -> "Rete" dell'NVR la modalità da "DHCP" a "Statico" e poi inserire manualmente i parametri di rete appropriati: indirizzo IP, Maschera, Gateway, DNS.

IMPORTANTE

In caso di registrazione di canali IP, onde evitare perdite di segnale video, accertarsi che le telecamere IP abbiano indirizzo IP statico. L'indirizzo delle telecamere può essere modificato da dinamico a statico facendo uso del pulsante (vd. step successivi).

CONFIGURAZIONE CANALI IP

Prima di procedere alla configurazione dei canali IP dell'NVR, assicurarsi che le telecamere IP siano funzionanti e connesse alla stessa rete cui dev'essere connesso l'NVR. Per la messa in rete e la configurazione delle telecamere IP fare riferimento alle istruzioni fornite a corredo delle telecamere

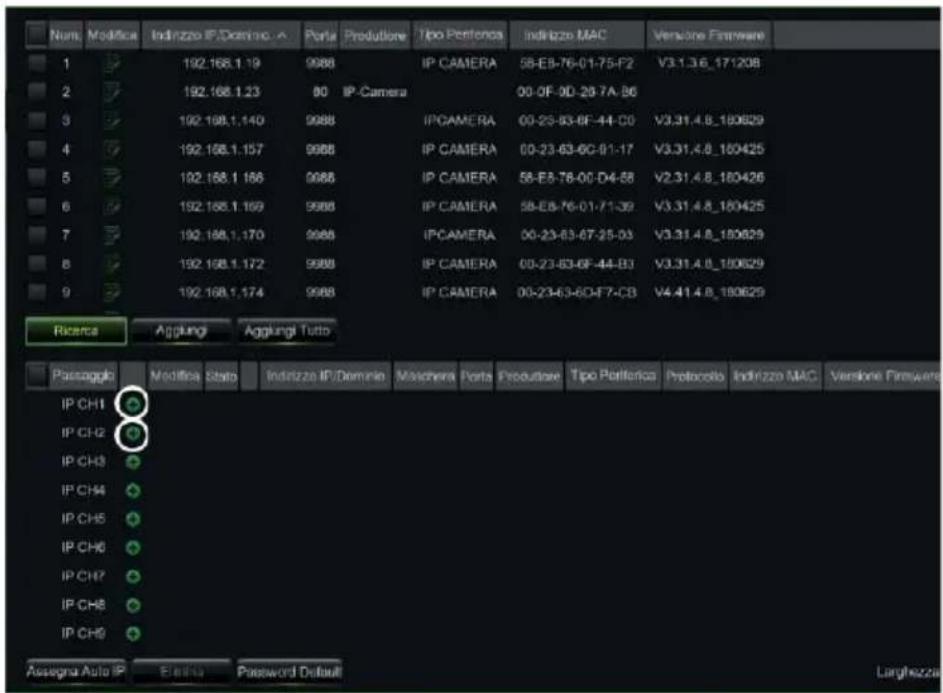

1. Per assegnare manualmente le telecamere IP ai canali dell'NVR, cliccare sul tasto "+" per aggiungere la Telecamera IP al relativo canale, come mostrato in Figura:

Num. Modifica Indirizzo IP/Dominio - A Porta Produzione Tipo Pectorica Indirizzo MAC Versione Firmware 1 192.168.1.19 9988 IP CAMERA 58-EB-76-01-75-F2 V3.1.3.6_171208 2 192.168.1.23 80 IP-Camera 00-0F-0D-29-7A-86 3 192.168.1.140 9988 IP CAMERA 00-23-83-8F-44-C0 V3.31.4.6_180629 4 192.168.1.157 9988 IP CAMERA 00-23-63-6C-81-17 V3.31.4.8_180425 5 192.168.1.166 9988 IP CAMERA 58-EB-76-00-D4-58 V2.31.4.8_180426 6 192.168.1.169 9988 IP CAMERA 58-EB-76-01-71-39 V3.31.4.8_180425 7 192.168.1.170 9988 IP CAMERA 00-23-63-67-25-03 V3.31.4.8_180629 8 192.168.1.172 9988 IP CAMERA 00-23-63-6F-44-B3 V3.31.4.8_180629 9 192.168.1.174 9988 IP CAMERA 00-23-63-6D-F7-CB V4.41.4.8_180629 Ricerca Agglungi Agglungi Tutto Passaggio Modifica State Indirizzo IP/Dominio Maschera Ports Preodine Tipo Pectorica Protocols Indirizzo MAC Versione Firmware IP CH1 IP CH2 IP CH3 IP CH4 IP CH5 IP CH6 IP CH7 IP CH8 IP CH9 Assegru Auto IP Einkita Password Default Larghezza

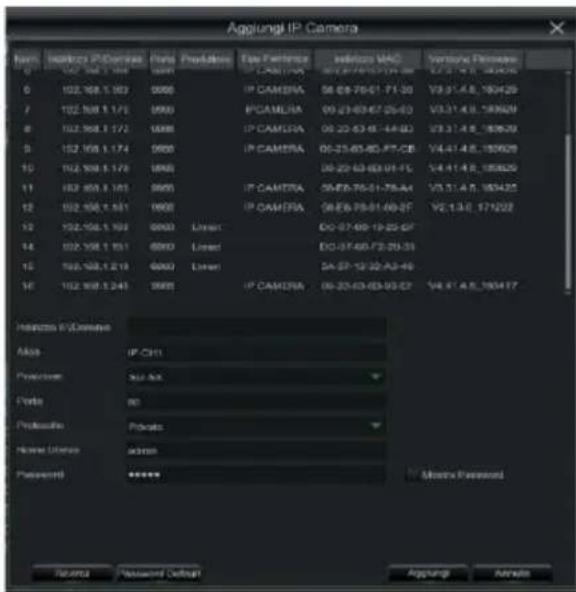

1. Per proseguire con l'aggiunta manuale delle Telecomere IP:

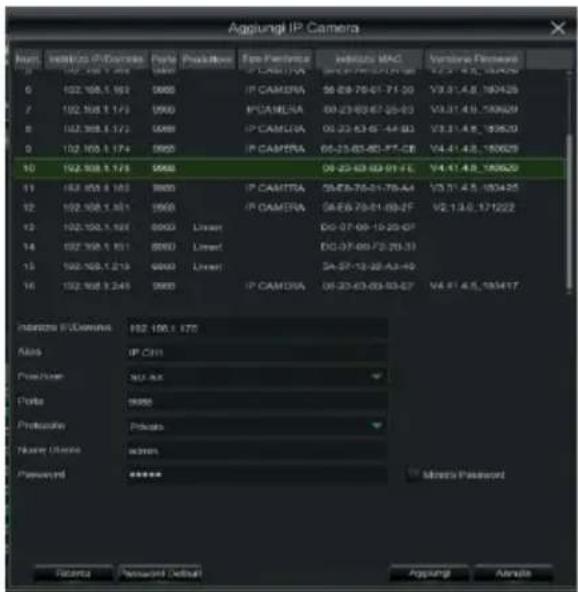

- Cliccare su "Ricerca" per trovare le telecamere IP nella rete, a questo punto selezionare la telecamera IP che si desidera aggiungere e inserire la password (Default Password: admin), controllare che il protocollo e la porta siano impostati correttamente come mostrato nella figura seguente. Selezionare "Aggiungi" e attendere che il dispositivo sia in linea (attendere che l'icona di stato diventi verde).

Aggiungi IP Camera Name: Inclustri IP Camera File Producers Data Features Indiclure MAC Version Details 0 102.108.1.173 9999 IP CAMERA 06-07-05-71-25-08 V3.1.4.8_190429 7 102.108.1.173 9999 IP CAMERA 09-23-03-67-25-03 V3.1.4.8_190629 8 102.108.1.173 9999 IP CAMERA 09-23-03-67-44-03 V3.1.4.8_190629 9 102.108.1.174 9999 IP CAMERA 06-25-05-80-F7-CB V4.41.4.8_190629 10 102.108.1.173 9999 IP CAMERA 06-25-03-63-01-15 V4.41.4.8_190629 11 102.108.1.183 9999 IP CAMERA 06-05-05-51-78-A4 V3.1.4.8_190425 12 102.108.1.181 9999 IP CAMERA 06-05-05-51-69-27 V2.1.3.6_177222 13 102.108.1.183 9999 Linear DQ-07-09-13-25-GF 14 102.108.1.181 9999 Linear EQ-07-06-73-25-35 15 102.108.1.210 9999 Linear SA-SP-12-32-M3-H9 16 102.108.1.248 9999 IP CAMERA 06-25-03-63-03-GF V4.41.4.8_190417 Instances IP Camera Alias IP CHI Protocol: Sia-Stx Ports: 80 Protocol: Private Name (Name) Address Password: **** Micro Password Rename Password Default Aggiungi Minutes

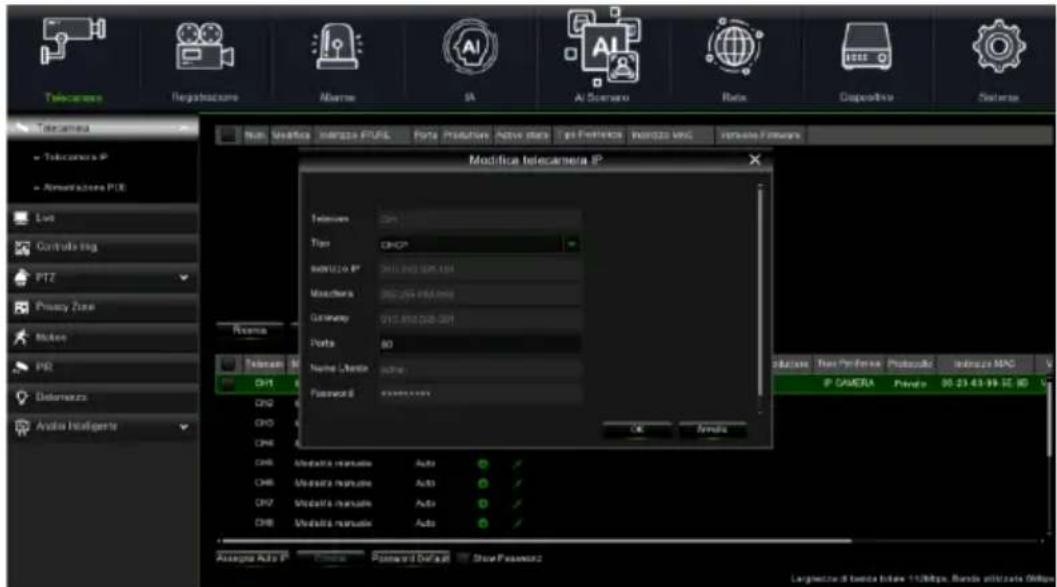

- Per modificare i dati utilizzati dall'NVR per connettere ciascun canale, selezionare il pulsante (cerchiato nell'immagine precedente).

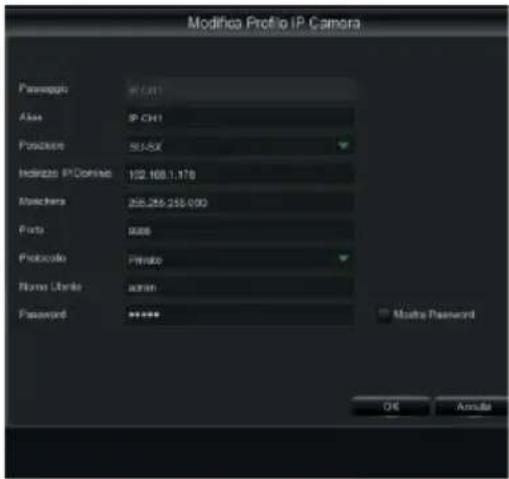

Per modificare i parametri di rete della telecamera connesca (esempio: indirizzo IP della telecamera da DHCP a statico, maschera, Gateway, porta) selezionare il pulsante (cerchiato nell'immagine precedente).

Modifica Profile IP Camera Passage: IP-CH1 Access: IP-CH1 Password: 501-5X Redesign IP-Dominio: 102.168.1.170 Machines: 255.259.255.000 Ports: none Protocolo: Private Name Liberia: account Password: ***** Modify Password OK Annals

Modifica Telecom camera IP Telecom C1 Tipo: CHCP BOMECO IP: 010.892.001.134 Maserless: 002.254.065.000 Gateway: 010.892.005.201 Ports: 80 Name: Martin Password: 0000-0000-0000 Ch1 Ch2 Ch3 Ch4 Ch5 Modifica manuals: Auto ✓ Ch6: Modifica manuals: Auto ✓ Ch7: Modifica manuals: Auto ✓ Ch8: Modifica manuals: Auto ✓ Analoge Auto IP - C:\Users\Software\DofA.d. Store Password2 Modifica Telecom camera IP Subcase Non Perferen Proportoio Inclusa MNC IP CAMERA Panama 00.23.43.99 SE RD Largestra di banda bilale 11/8bps, Banda utilizzata 08/08

INFORMAZIONI DI FUNZIONAMENTO

1. L'NVR è impostato per avviare automaticamente la registrazione continua delle telecamere assegnate ai canali. Verificare che per ogni telecamera compaia a monitor il simbolo “•” di colore rosso.
2. Nella griglia di anteprima LIVE, di Default l'NVR tenta di visualizzare il MAIN STREAM di tutte le telecamere IP abilitate e configurate, ma se non ci sono abbastanza risorse di decodifica, il dispositivo automaticamente visualizza il SUB STREAM dei canali.
3. Quando il messaggio "Risorse Insufficienti" è visualizzato sulla griglia di anteprima LIVE, in corrispondenza dei canali IP, è necessario ridurre i valori impostati del frame-rate e del bit-rate MAIN STREAM o SUB STREAM dei canali IP nel menu OSD, alla pagina "Menu" -> "Registrazione" -> "CHx" -> "MainStream" oppure "Menu" -> "Registrazione" -> "CHx" -> "SubStream".
4. Se si utilizza l'interfaccia web della telecamera IP per modificarne dei parametri (ad es. MainStream, SubStream o Mobile Stream), un riavvio dell'NVR è necessario affinché le modifiche sulla telecamera siano visualizzate anche nei parametri di menu del canale IP corrispondente su NVR.
5. Dopo aver completato la configurazione di rete, l'NVR e le telecamere possono essere visualizzate da remoto utilizzando uno smartphone iOS o Android dall'App URMET iUVS pro o da PC utilizzando Internet Explorer / Firefox o il Software client Urmet UVS pro.

\*NOTA BENE

• La Password va personalizzata alla prima installazione.
• Se l'IP Camera non è rilevata provare ad aggiungerla manualmente.
• Permaggioridettagliconsultare il manualeistruzionicompleto del dispositivo scaricabile dal Sito Urmet (perscaricare il Manualedal Sitoveder eil QRcodesulf ogliodi Addendum).

CONFIGURAZIONE CANALI NVR DA PC

Per una rapida messa in servizio del dispositivo, senza necessità di connetterlo ad un monitor bensì direttamente da postazione PC connessa in rete, fare riferimento al manuale completo del dispositivo, scaricabile e consultabile dal sito Urmet (per scaricare il Manuale dal Sito vedere il QR code sul foglio di Addendum).

Registrazione e Playback

PARAMETRI DI REGISTRAZIONE

Selezionare "Menu" -> "Registrazione" per entrare nel menu corrispondente. Si elencano le seguenti funzioni:

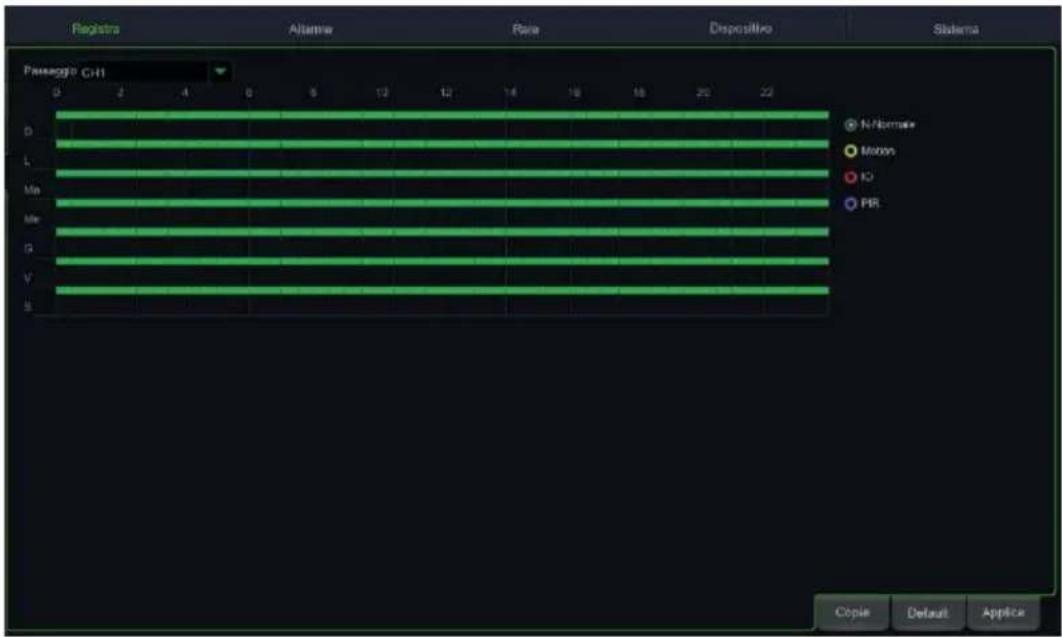

1. Il menu "Pianifica" permette l'impostazione delle registrazioni: 24 ore o Normale, su Motion/Allarme e si possono personalizzare per fasce orarie stabilite. È anche possibile programmare entrambe le registrazioni Normale/Allarmata sulle stesse fasce orarie.

Registra Allgeme Rate Dispositivo Sistema Passaggio CHT 0 2 4 6 8 10 12 14 16 18 20 22 D L Mn Me G V s N-Normale Motion ID PR Cople Default Apply

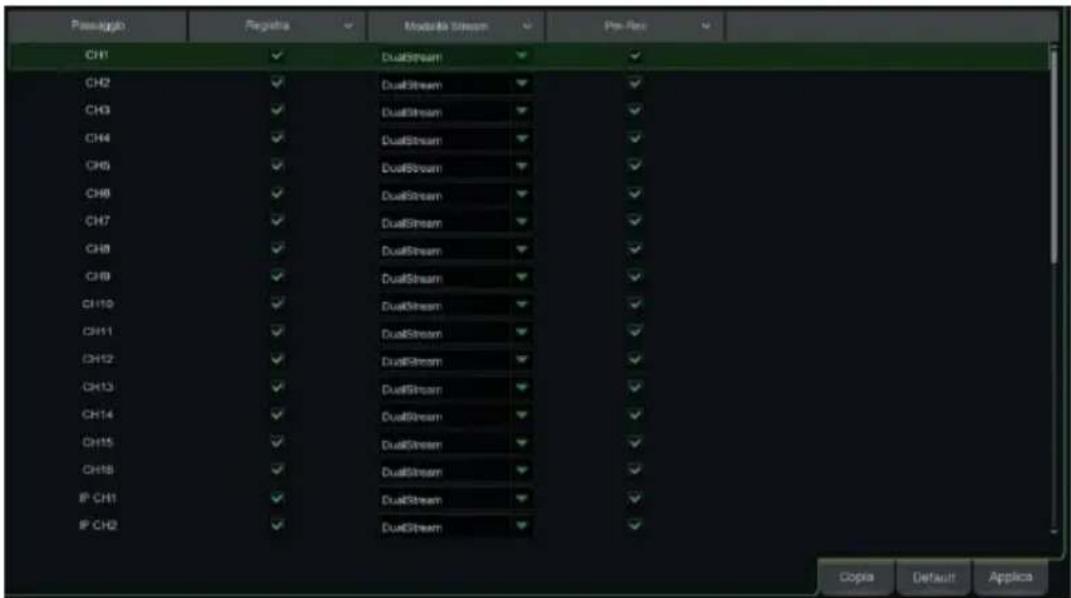

1. Nel Menu "Registrazione" è possibile impostare lo stream da registrare: Mainstream oppure DualStream (Mainstream + Substream).

Passaggio CCH1 CH2 CH3 CH4 CH5 CH6 CH7 CH8 CH9 CH10 CH11 CH12 CH13 CH14 CH15 CH16 IP CH1 IP CH2 DualStream DualStream DualStream DualStream DualStream DualStream DualStream DualStream DualStream DualStream DualStream DualStream DualStream DualStream DualStream DualStream DualStream DualStream DualStream DualStream DualStream DualStream DualStream DualStream DualStream DualStream DualStream DualStream DualStream DualStream DualStream DualStream DualStream DualStream

Il dispositivo gestisce differenti stream video per ciascun ingresso IP come segue:

• Main stream stream a risoluzione massima, utilizzato per la videoregistrazione su Hard Disk e per la visualizzazione su rete locale
• Sub stream:streama risoluzione media perla visualizzazione in locale multischermo oppure da remoto
• Mobile stream streamopzionale attivabile solo sesuppor tato dalla telecameraIP. Èuno stream arisoluzione bassa per la visualizzazione da remoto.

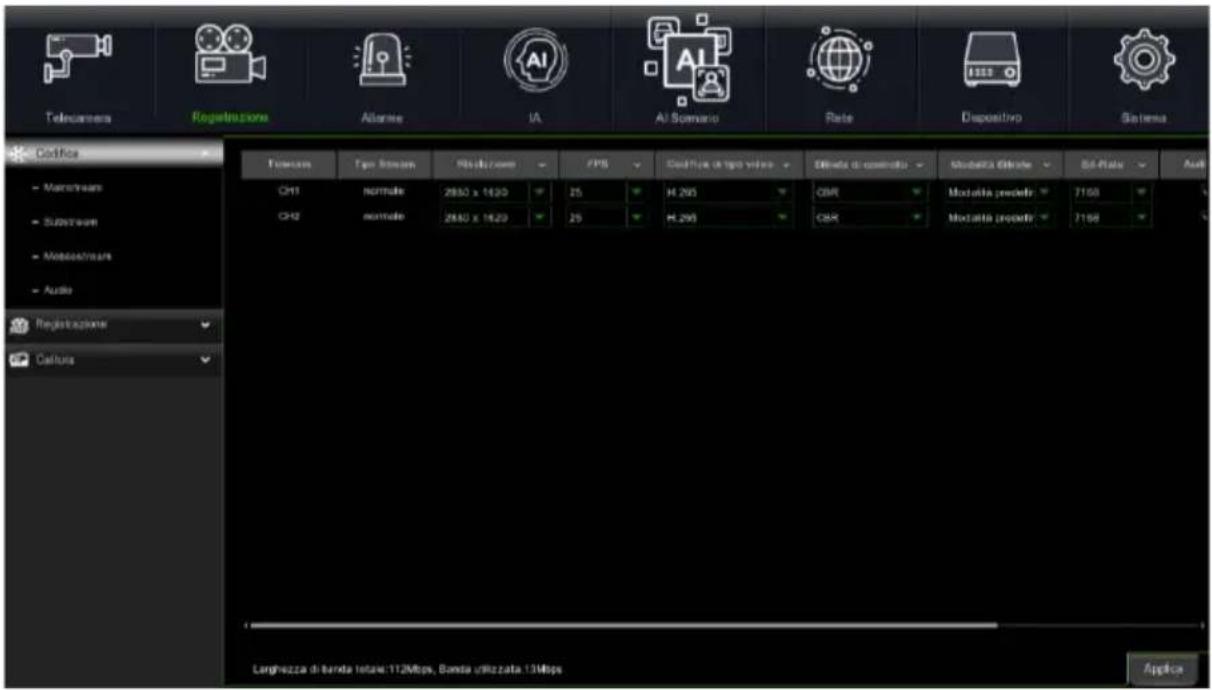

Per configurare ciascun stream, aprire il menu OSD alla pagina "Registrazione" -> "Codifica" e selezionare lo stream da configurare:

Telecamera Registrazione Allarme IA AI Scenario Rate Dispositivo Sistema Codifica - Mainstream - Substream - Modestframe - Audio Registrazione Ceftura Timeless Tipo Stream Nislatzane FPS Cadative di tipo video Dilata di controllo Modifica Glute 54 Plate Audio CH1 normale 2830 x 1620 25 H.295 CBR Modifica prodotti 7198 CH2 normale 2830 x 1620 25 H.295 CBR Modifica prodotti 7198 Larghezza di banda latavi:112Mbps, Bonda utilizzata:13Mbps Aplica

IMPORTANTE

I valori di fabbrica sono quelli consigliati sugli stream video per ottenere il giusto compromesso tra resa video e fluidità, sia in registrazione che in visualizzazione LIVE, sia in locale che da remoto. È comunque possibile impostare manualmente valori di stream differenti da quelli di fabbrica illustrati nei punti precedenti.

1. Dopo aver effettuato le impostazioni del Menu di Registrazione, salvare le modifiche e assicurarsi che usciti dal Menu del Dispositivo sia visualizzata a schermo per ciascun canale in modalità LIVE, l'icona “•” che indica che il dispositivo è in registrazione secondo i parametri impostati.

PLAYBACK

Dalla pagina iniziale premendo il tasto destro del mouse verrà visualizzata in basso la barra delle funzioni:

Selezionare l'icona relativa alla riproduzione delle registrazioni

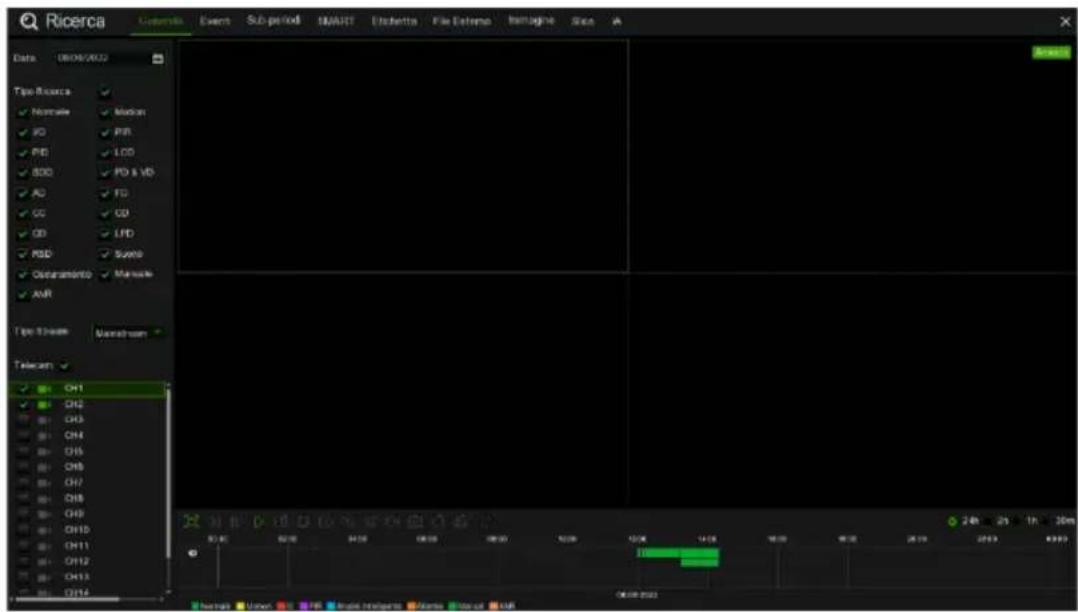

e apparirà l'interfaccia di ricerca video.

Selezionare con un flag il canale che si desidera riprodurre e premere sul pulsante "Play" per accedere alla modalità di riproduzione precedentemente illustrata.

Si può utilizzare la barra di controllo "Playback" per attivare "Fast Forward" [Avanzamento rapido] (X2, X4 e X8), "Slow play" [Riproduzione lenta] (velocità 1/2, 1/4 e 1/8), "Play" [Riproduzione], "Pause/Frame" [Pausa/ Fotogramma] e "Rewind" [Indietro] (X2, X4 and X8).

Al termine della riproduzione, l'NVR tornerà al menu precedente, illustrato di seguito.

La barra di controllo riproduzione visualizza la progressione della riproduzione in corso. Premendo su qualsiasi punto della barra nel quale non vi siano file di registrazione il sistema tornerà al menu precedente.

Visualizzazione da Browser PC

Una volta configurati NVR e telecamere in rete, è possibile collegarsi all'NVR tramite browser da:

• Postazione PC consistema operativo Windows e browser Edge in modalità Internet Explorer o Firefox
• Postazione MAC con sistema operativo 10.8.0 o superiore e browser Safari versione 6.0 o superiore.

La postazione PC o MAC dev'essere connessa sulla stessa rete locale (LAN) cui è connesso l'NVR.

Per effettuare la connessione all'NVR (per soli sistemi Windows) effettuare le seguenti operazioni:

1. Su PC con sistema operativo Windows e collegato alla stessa rete cui è connesso l'NVR, installare il software "Device Config Tool": per il download del tool accedere al sito www.urmet.com, nella sezione Prodotti "AREA VIDEOSORVEGLIANZA" e digitare il codice prodotto di riferimento nel campo di ricerca. Adinstallazione terminata eseguire il software, che rileverà l'NVR in rete locale LAN e lo mostrerà in elenco.

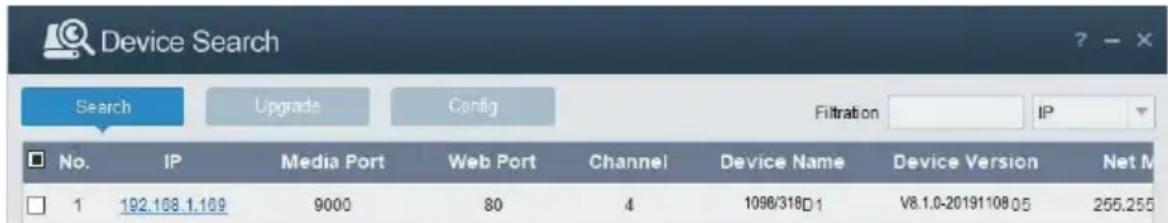

2. Se la rete LAN cui è connesso l'NVR è provvista di servizio di indirizzamento automatico (DHCP), all'NVR viene assegnato automaticamente un indirizzo IP valido che viene mostrato in elenco del software "Device Config Tool":

Device Search Search Upgrade Config Filtration IP No.IP Media Port Web Port Channel Device Name Device Version Net M 1 192.168.1.169 9000 80 4 1098/318D1 V8.1.0-20191108.05 255.255

- Se la Rete LAN cui è connesso l'NVR non dovesse supportare il servizio DHCP, è necessario assegnare manualmente un indirizzo IP valido al dispositivo. Per fare ciò nella parte inferiore del software "Device Config Tool" impostare i parametri di rete che si desidera assegnare all'NVR: IP, Gateway, Net Mask, quindi inserire la password e premere "Modify" per salvare i parametri di rete nelle impostazioni dell'NVR:

• A questo punto cliccare sull'indirizzo IP dell'NVR visualizzato nell'elenco del "Device Config Tool", si aprirà automaticamente Edge in modalità Internet Explorer. All'avvio della prima connessione, il browser richiede l'installazione di un componente software (ActiveX nel caso di Internet Explorer) scaricato direttamente dall'NVR. Accettare l'installazione del componente e proseguire. Per i dettagli sull'installazione dell'ActiveX fare riferimento al manuale completo NVR scaricabile dal Sito Urmet (per scaricare il Manuale dal Sito vedere il QR code sul foglio di Addendum).
• In alternativa senza utilizzare il software "Device Config Tool" è possibile aprire il browser (Edge in modalità Internet Explorer o Firefox per Windows, Safari per MAC) e digitare nella barra di navigazione l'indirizzo IP dell'NVR. Per conoscere l'indirizzo IP dell'NVR aprire la pagina di menu "Menu" -> "Rete" sul monitor dell'NVR.

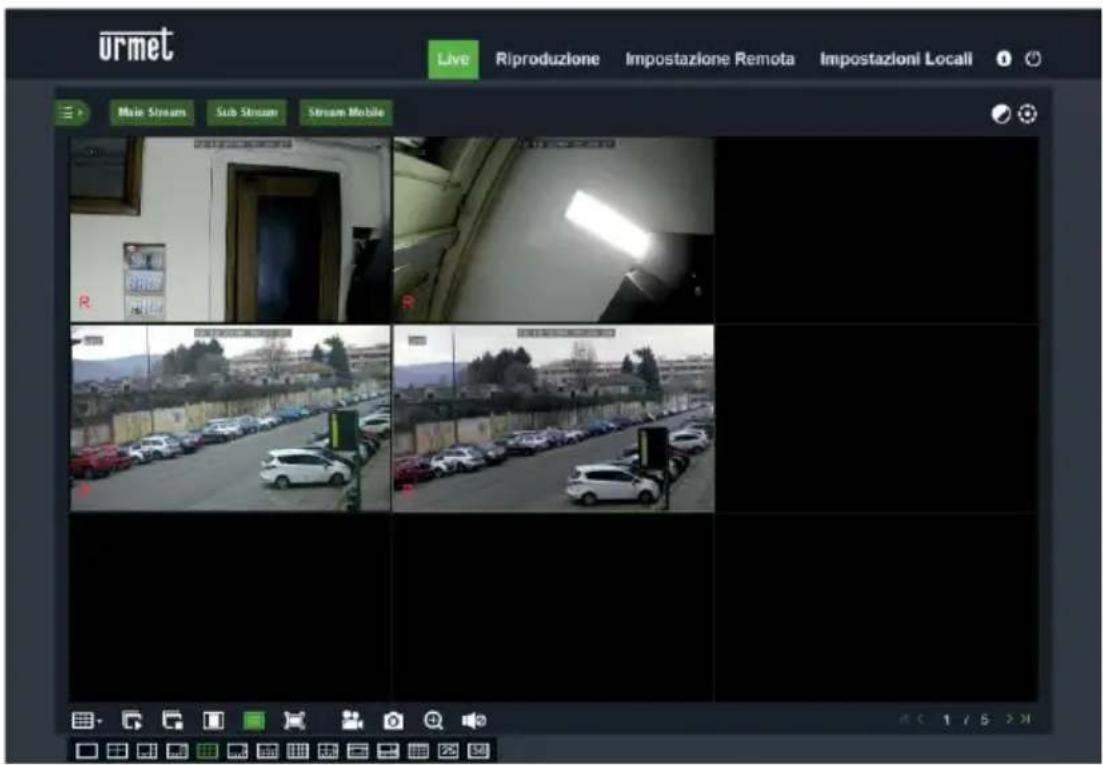

• Una volta installato il componente, il browser visualizzerà la pagina di login: inserire la password dell'NVR e premere

su "Accesso" per avviare la connessione e visualizzare i flussi video nel browser.

urmet Live Riproduzione Impostazione Remota Impostazioni Locali Main Stream Sub Stream Stream Mobile R R 1 / 5 > 31

Per ulteriori informazioni sulla fruizione dell'NVR da browser, fare riferimento al manuale completo disponibile su sito Urmet (per scaricare il Manuale dal Sito vedere il QR code consultabile al fondo di questa guida rapida).

Visualizzazione da Client Software

È anche possibile collegarsi a uno o più NVR in contemporanea dal client software URMET UVS PRO, disponibile al download dal sito www.urmet.com nella sezione Prodotti “AREA VIDEOSORVEGLIANZA” e digitare il codice prodotto di riferimento nel campo di ricerca. Il software URMET UVS PRO è disponibile in due versioni: per sistema operativo Windows e per sistema operativo MAC versione 10.8.0 o superiore.

Per maggiori dettagli sull'installazione e sull'utilizzo del client software URMET UVS PRO, fare riferimento al manuale completo disponibile sul sito Urmet.

DIRETTIVA 2012/19/UE DEL PARLAMENTO EUROPEO E DEL CONSIGLIO del 4 luglio 2012 sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE).

Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti.

L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici. In alternativa alla gestione autonoma è

possibile consegnare l'apparecchiatura che si desidera smaltire al rivenditore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente.

Presso i rivenditori di prodotti elettronici con superficie di vendita di almeno 400 m2 è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensione massima inferiore a 25 cm.

L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura.

Quick Guide

H.265 NVR WITH HDMI

Index

Index....21

General Information 22

WARNINGS 22

Installation 24

Accesso Lingua Italiano ID Periferica 000000 (000000) Nome Utente admin Sicurezza Password Nuova Password Mostra Password Conforma Password Mostra Password Pattern di sblocco Asilitato Disegna Applica

Accesso Lingua Italano ID Periferica 000000 (000000) Nome Utente admi Sicurezza Password Nuova Password Conforma Password Pattern di sblocco Abitato Disegna Applica

Accesso Lingua Italiano ID Penfónica 000000 (000000) Nome Utente admin Sicurezza Password Suerra Nuova Password Mostra Password Conferma Password Mostra Password Pattern di sblocco Abilitato Disegna Applica

Accesso Lingua Italiano ID Periferica 000000 (000050) Nome Ulente admin E necessario prima sbloccare la registrazione del Pattern. Password
