BEDIENUNGSANLEITUNG NVR 1098/334 GROTHE

Allgemeine Informationen ....58

WARNHINWEISE 58

Installation 61

Erstmaliger Zugriff auf den NVR 63

Start des NVR 65

GERÄTEKONFIGURATION 65

Aufzeichnung und Playback 70

AUFZEICHNUNGSPARAMETER ....70

PLAYBACK 72

Anzeige über Browser vom PC 73

Anzeige von Client Software 74

Allgemeine Informationen

Lieber Kunde,

wir danken Ihnen für den Kauf dieses Produkts.

Dieses Dokument soll eine einfache Kurzanleitung sein, die Ihnen eine schnelle Inbetriebnahme der Modelle der Serie H.265 NVR

URMET S.p.A. gestattet. Bitte lesen und bewahren Sie dieses Dokument vor der Benutzung des Gerätes sorgfältig und an einem leicht zugänglichen Ort auf, damit Sie sie bei Bedarf umgehend konsultieren zu können.

\*WICHTIGER HINWEIS

Für weitere Einzelheiten wird auf die Bedienungsanleitung auf der Website von Urmet verwiesen. Zum Herunterladen des Handbuchs von der Website siehe QR-Code auf dem Zusatzblatt.

WARNHINWEISE

Stromversorgung

Bevor das Gerät an das Stromversorgungsnetz angeschlossen wird, ist sicherzustellen, dass die Daten des Typenschildes denen des Verteilernetzes entsprechen.

Ziehen Sie nicht am Kabel, um das Abtrennen des Geräts zu vermeiden.

Schalten Sie das Gerät vor dem Abschalten der Stromversorgung aus. Dieser Vorgang darf nicht ausgeführt werden, wenn

der NVR sich in Aufzeichnung oder Wiedergabe befindet und nicht über das Konfigurationsmenü. Unterbrechen Sie die Aufzeichnungen und die Wiedergabe vor dem Abtrennen des Geräts, um Schäden an der Festplatte zu vermeiden.

Sicherheitshinweise

Vermeiden Sie es, das Gerät Regen oder Feuchtigkeit auszusetzen, um Brandgefahr und Stromschlägen vorzubeugen und lassen Sie keine Fremdkörper oder Flüssigkeiten in das Geräteinnere gelangen. Sollte dies der Fall sein, das Gerät vom Stromnetz trennen und von einem Fachmann kontrollieren lassen.

Das Gerät darf auf keinen Fall geöffnet werden. Wenden Sie sich im Reparaturfall an einen ausgebildeten Fachmann oder wenden Sie sich an das autorisierte technische Kundendienstzentrum (www.urmet.com>>Kontakte>>Technische Kundendienstzentren).

Bewahren Sie das Gerät für Kinder unzugänglich auf, um versehentliche Schäden zu vermeiden.

Um Stromschläge und mechanische Beschädigungen zu vermeiden, das Gerät nicht mit nassen Händen berühren.

Sollte das Gerät herunterfallen oder das Außengehäuse Beschädigungen aufweisen, ist das Gerät außer Betrieb zu nehmen. Bei einer Weiterverwendung in diesem Zustand kann es zu Stromschlägen kommen. Wenden Sie sich in diesem Fall an Ihren Fachhändler oder einen autorisierten Installateur.

Vorsichtsmaßnahmen bei der Installation

Um eine Überhitzung des Geräts zu vermeiden, dieses so aufstellen, dass Luft durch die Lüftungsschlitze im Gehäuse strömen kann. Vergewissern Sie sich, einen Freiraum von mindestens 5 cm vorzusehen, wenn es in einem Baugruppenträger montiert wird. Aus dem gleichen Grund das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern oder Warmluftleitungen installieren.

Vor direkter Sonneneinstrahlung schützen. Nicht in übermäßig Staub, mechanischen Erschütterungen oder Stößen ausgesetzten Bereichen installieren.

Das Gerät nicht auf instabilen Flächen (z.B. wackelnden oder geneigten Tischen) abstellen. Andernfalls könnte es herunterfallen und dadurch Verletzungen verursachen oder mechanische Defekte davontragen.

Das Gerät nicht an einem Ort installieren, an dem es Feuchtigkeit oder Wasser ausgesetzt werden kann.

Wasserstrahlen auf das Gerät vermeiden, um Brandgefahr, elektrische Schläge oder mechanische Schäden zu vermeiden.

Sollten Wasser oder andere Fremdkörper in das Gerät eindringen, das Gerät außer Betrieb setzen, um eine mögliche Brandentwicklung oder Stromschläge zu vermeiden. Wenden Sie sich in diesem Fall an Ihren Fachhändler oder einen autorisierten Installateur.

Keine schweren oder Wärme erzeugenden Gegenstände auf dem Gerät abstellen: Dies könnte das Außengehäuse beschädigen bzw. die Innentemperatur erhöhen und so Beschädigungen verursachen.

Das Gerät während des Betriebs nicht mit einem Tuch abdecken, um Verformungen des Außengehäuses und eine Überhitzung der innenliegenden Bauteile mit daraus folgender Brandgefahr, Gefahr von Stromschlägen oder mechanischen Defekten zu vermeiden. Keine Magneten oder magnetisierte Gegenstände in die Nähe des Geräts bringen, da dies Funktionsstörungen verursachen könnte. Das Gerät nicht in Umgebungen mit Rauch, Dampf, Feuchtigkeit, Staub oder starken Vibrationen verwenden.

Das Gerät nicht unmittelbar nach dem Transport von einem kühlen an einen warmen Ort oder umgekehrt in Betrieb nehmen. Im Durchschnitt sind drei Stunden abzuwarten: Dieser Zeitraum ist erforderlich, damit sich das Gerät an die neue Umgebung anpassen kann (Temperatur, Feuchtigkeit, etc.).

Reinigung des Geräts

Um Staub und Schmutz zu entfernen, das Gerät mit einem trockenen Tuch sanft abreiben.

Falls sich der Schmutz nicht mit einem trockenen Tuch entfernen lässt, die Reinigung mit einem Tuch ausführen, das mit einer milden neutralen Reinigungslösung angefeuchtet wurde.

Für die Reinigung des Geräts keine Sprays verwenden. Um Verformungen, Beschädigungen oder Kratzer im Lack zu verhindern, keine flüchtigen Flüssigkeiten wie Benzin, Alkohol, Lösungsmittel etc. oder chemisch behandelte Tücher zur Reinigung verwenden.

Vor dem Ausführen jeglicher Reinigungs- oder Wartungsarbeiten, das Gerät vom Stromversorgungsnetz trennen.

Festplatte

Die in diesem Gerät installierte Festplatte reagiert empfindlich auf Stöße, Temperaturschwankungen und Erschütterungen. Werden diese Vorsichtshinweise nicht beachtet, könnte die korrekte Funktionsweise des Geräts beeinträchtigt werden und es könnte zum Verlust von auf der Festplatte gespeicherten Daten kommen.

Sollten Reparaturen erforderlich sein, wird empfohlen, einen Backup aller wichtigen Daten zu erstellen, bevor das Gerät dem Kundendienst übergeben wird. URMET S.p.A. haftet nicht für den Verlust gespeicherter Daten.

Das Hinzufügen einer Festplatte muss durch technisches Fachpersonal oder nach Absprache mit dem technischen Kundendienstzentrum erfolgen.

Bildaufzeichnungen

Dieses Gerät wurde für das Aufzeichnen von Bildern konzipiert und nicht als Einbruchmeldezentrale. URMET S.p.A. kann nicht für Verluste oder Schäden im Anschluss an Diebstähle zu Lasten des Kunden haftbar gemacht werden. Führen Sie vor Inbetriebnahme des Geräts eine Probeaufzeichnung durch, um zu überprüfen, ob es korrekt funktioniert. URMET S.p.A. kann nicht für den Verlust gespeicherter Daten im Anschluss an Verluste oder Beschädigungen durch mangelnde Beachtung der Vorgaben für Installation und Gebrauch, unsachgemäße Verwendung oder Funktionsstörungen des Geräts haftbar gemacht werden. Dieses Gerät enthält elektronische Präzisionsbauteile. Schützen Sie das Gerät vor Stößen, um eine korrekte Bildaufzeichnung zu gewährleisten.

Datenschutz und Copyright

Der NVR ist ein Gerät für Videoüberwachungssysteme. Die Bildaufzeichnung unterliegt den geltenden Bestimmungen des Betreiberlandes.

Darüber hinaus ist die Aufzeichnung von urheberrechtlich geschützten Bildern untersagt.

Der Geräteanwender ist für die Kontrolle und Einhaltung aller örtlich in Bezug auf Videoüberwachungen und Videoaufzeichnungen geltenden Vorschriften und Bestimmungen verantwortlich. Der Hersteller kann NICHT für einen Gebrauch des Geräts haftbar gemacht werden, der nicht mit den geltenden Bestimmungen übereinstimmt.

Software/Firmware-Aktualisierung

Es ist ratsam, die Urmet-Website im spezifischen Bereich des Produkts regelmäßig auf Software- und/oder Firmware-Updates zu überprüfen (rufen Sie die www.urmet.com Website im Abschnitt "VIDEOÜBERWACHUNGSBEREICH" auf, geben Sie den Referenzproduktcode in das Suchfeld ein und wechseln Sie zu DOKUMENTATION UND RESSOURCEN).

Standardmäßig wird die IP-Adresse des NVR über DHCP vergeben.

Über das OSD-Menü „Netzwerk“ des NVR dem NVR eine IP-Adresse zuordnen, die nicht bereits an andere Geräte vergeben wurde, um Netzwerkkonflikte zu vermeiden.

Nachdem eine geeignete Adresse an den NVR vergeben wurde, kann der Netzwerkanschluss erfolgen.

Netzwerkverbindungen

Bei Herstellung einer Verbindung über Fernrechner (mittels Client-Software oder Browser) ist zu beachten, dass allen auf dem PC verwendeten Videokanälen eine Verbindung des Typs „Unicast“ (TCP, RTP, UDP) entspricht.

Installation

Für eine schnelle Inbetriebnahme des Geräts unter Verwendung eines Monitors mit an den NVR angeschlossenem VGA- oder HDMI-Eingang müssen die folgenden Anweisungen in der angegebenen Reihenfolge aufmerksam befolgt werden.

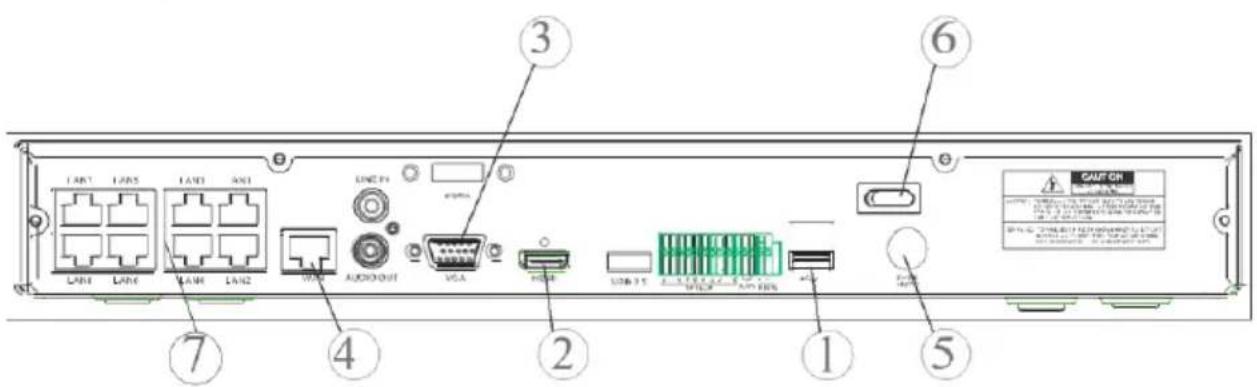

Gehäuserückwand NVR mit 1/2 HD

LAN1 LAN5 LAN1 LAN2 LAN1 LAN6 LAN4 LAN2 VGA AUDIOOUT VGA USB 11 USB 12 USB 13 USB 14 USB 15 USB 16 USB 17 USB 18 USB 19 USB 20 USB 21 USB 22 USB 23 USB 24 USB 25 USB 26 USB 27 USB 28 USB 29 USB 30 USB 31 USB 32 USB 33 USB 34 USB 35 USB 36 USB 37 USB 38 USB 39 USB 40 USB 41 USB 42 USB 43 USB 44 USB 45 USB 46 USB 47 USB 48 USB 49 USB 50 USB 51 USB 52 USB 53 USB 54 USB 55 USB 56 USB 57 USB 58 USB 59 USB 60 USB 61 USB 62 USB 63 USB 64 USB 65 USB 66 USB 67 USB 68 USB 69 USB 70 USB 71 USB 72 USB 73 USB 74 USB 75 USB 76 USB 77 USB 78 USB 79 USB 80 USB 81 USB 82 USB 83 USB 84 USB 85 USB 86 USB 87 USB 88 USB 89 USB 90 USB 91 USB 92 USB 93 USB 94 USB 95 USB 96 USB 97 USB 98 USB 99 USB100

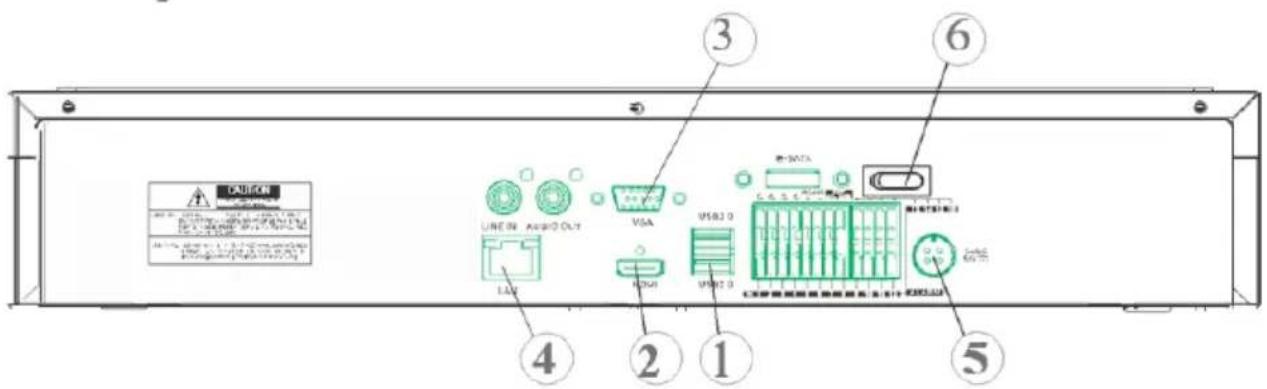

Gehäuserückwand NVR mit 4 HD

CAUTION LINE IN AUDIO OUT VSA USB2.0 I/O 4 2 1 5 6

①USB-Ports
②HDMI-Ausgang
③ VGA-Port
④Port für Netzwerkverbindung (zu: Router, Switch, PoE-Switch)
⑤ Netzanschluss
⑥ Schalter
⑦ PoE-Ports (verfügbar auf NVR Modell PoE) für den direkten Anschluss an die IP-Kameras (gerades Netzwerkkabel)

Stellen Sie vor der Installation des NVR sicher, dass die IP-Kameras funktionsfähig sind und (per Kabel oder über WiFi) an dasselbe Netz angeschlossen sind, an das der NVR angeschlossen werden muss. Für die Netzwerkanbindung und die Konfiguration der IP-Kameras wird auf die im Lieferumfang der Kameras enthaltenen Anleitungen verwiesen.

Installation des NVR

• Schließen Sie die Maus an den USB-Port ① an.
• Schließen Sie den HDMI-Ausgang ② oder den VGA-Port ③ an den jeweiligen Monitor für die Konfiguration der IP-Kameras an.
  • Schließen Sie das Netzwerkkabel an den Port ④ an.

Nur für die Serie PoE:

• Eine oder mehrere PoE IP-Kameras mit geradem Netzwerkkabel an einen oder mehrere Ports ⑦. anschließen.
• Schalten Sie das Gerät ein, indem die Netzstecker in die entsprechenden Netzanschlüsse positionieren Sie den/die Schalter ⑥ in Position 1.

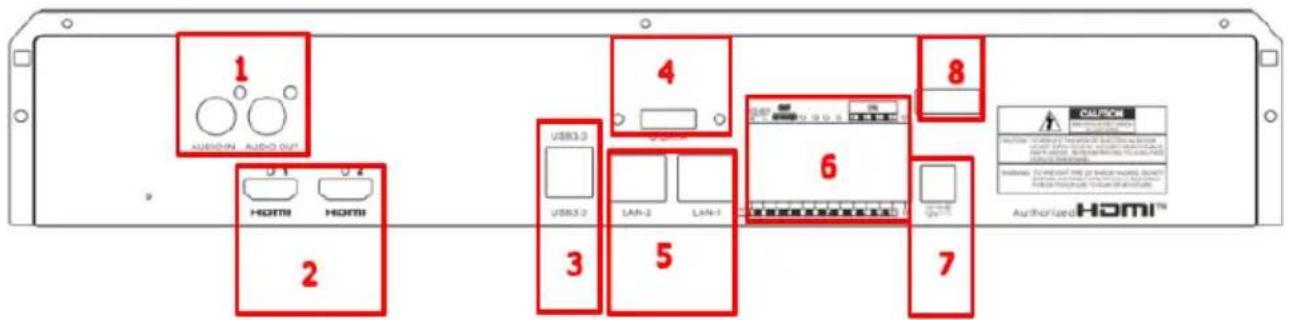

Gehäuserückwand 32-Kanal-NVR mit dualer Netzwerkschnittstelle

1 USB3.0 USB3.2 USB3.3 USB3.4 USB3.5 USB3.6 USB3.7 USB3.8 USB3.9 USB4.0 USB4.1 USB4.2 USB4.3 USB4.4 USB4.5 USB4.6 USB4.7 USB4.8 USB4.9 USB5.0 USB5.1 USB5.2 USB5.3 USB5.4 USB5.5 USB5.6 USB5.7 USB5.8 USB5.9 USB6.0 USB6.1 USB6.2 USB6.3 USB6.4 USB6.5 USB6.6 USB6.7 USB6.8 USB6.9 USB7.0 USB7.1 USB7.2 USB7.3 USB7.4 USB7.5 USB7.6 USB7.7 USB7.8 USB7.9 USB8.0 USB8.1 USB8.2 USB8.3 USB8.4 USB8.5 USB8.6 USB8.7 USB8.8 USB8.9 USB9.0 USB9.1 USB9.2 USB9.3 USB9.4 USB9.5 USB9.6 USB9.7 USB9.8 USB9.9 USB10.0

NUMMER	FUNKTION	BESCHREIBUNG
1	AUDIO	1 Eingang / 1 Ausgang
2	HDMI	2 Ausgänge (HDMI-1 / HDMI-2)
3	USB	2 Anschlüsse USB (rückseite)1 Anschluss USB (frontplatte)
4	E-SATA	1 Anschluss E-sata
5	PORT FÜR NETZWERKANSCHLUSS	2 Ports LAN RJ45 1000 Base-T (LAN-1 / LAN-2)
6	I/O, RS 485 und TASTATUR-SCHNITTSTELLEN	16 Eingänge / 1 NO-Ausgang1 RS485 Leitung +/-1 Tastaturzeile KB +/-
7	STROMVERSORGUNG	Verbinder Jack 12 Vdc / 5A
8	EIN/AUS	ON/OFF-Schalter

Installation des NVR

• Schließen Sie die Maus an den USB-Anschluss an der Vorderseite des NVR an
• Verbinden Sie den HDMI-1-Ausgang mit dem Monitor zur Konfiguration
• Schließen Sie das Netzwerkkabel an den Anschluss LAN-1 an.
- Verbinden Sie die Stromversorgungsbuchse mit dem Stromversorgungsanschluss an der Vorderseite des NVRs
• Schalten Sie den Netzschalter des NVR in die Position ON
- Wenn Sie einen zweiten Monitor haben, schließen Sie ihn an den HMDI-2-Anschluss an.
- Wenn Sie Vorgänge im Zusammenhang mit der Netzwerkverwaltung/Segmentierung/Balancierung durchführen möchten, können Sie einen Teil des Systems an LAN-2 anschließen.

Erstmaliger Zugriff auf den NVR

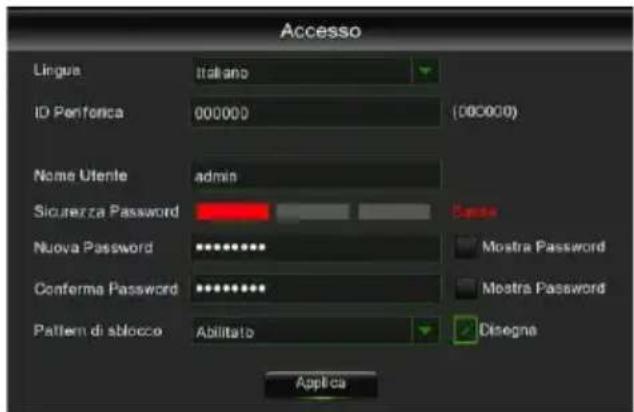

1. Beim erstmaligen Einschalten des NVR müssen Sie das Passwort sofort festlegen, um Ihre Privatsphäre zu schützen. Notieren Sie sich Ihren Benutzernamen und Ihr Passwort und bewahren Sie diese Informationen an einem sicheren Ort auf.

• Language (Sprache): Wählen Sie eine OSD-Sprache aus
- Device ID (Geräte-ID): Geben Sie die Geräte-ID in die Klammern ein. Standard-ID: 000000.
- New Admin Name (Benutzername): Geben Sie Ihren Administratornamen ein.
- Password Strength (Sicherheit des Passwortes): zeigt die Sicherheitsstufe des geänderten Passworts an.
- New Admin Password (Neues Passwort): Geben Sie Ihr Passwort ein. Das Passwort kann aus einer Kombination von 8 Zeichen bestehen.
- Confirm Password (Passwort bestätigen): Geben Sie Ihr Passwort nochmals ein.

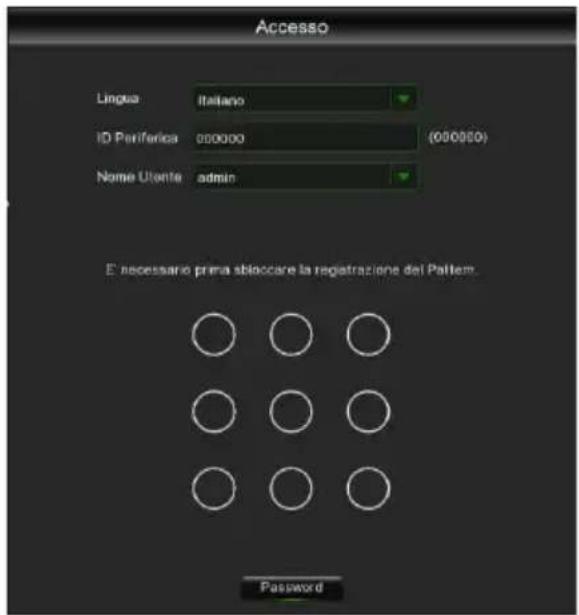

- Unlock Pattern Enable (Entsperrmuster aktivieren): Wenn Sie diese Funktion aktivieren, auf Zeichnen (Bleistift-Symbol) drücken, um ein Entsperrzeichen zu zeichnen und zu bestätigen. Das eingestellte Zeichen wird immer dann gezeichnet, wenn auf das NVR-System zugegriffen wird (Anmeldung).

1. Auf Apply (Anwenden) klicken, um die Einstellungen zu bestätigen und auf die Anmeldeschnittstelle überzugehen. Den Benutzernamen und das Passwort eingeben, um auf das NVR-System zuzugreifen.

HINWEIS: Wenn Sie Ihr Passwort vergessen haben und Ihre E-Mail deaktiviert ist, können Sie nicht auf das System zugreifen; wenden Sie sich bitte an Ihren Händler, um Ihr Passwort zurückzusetzen.

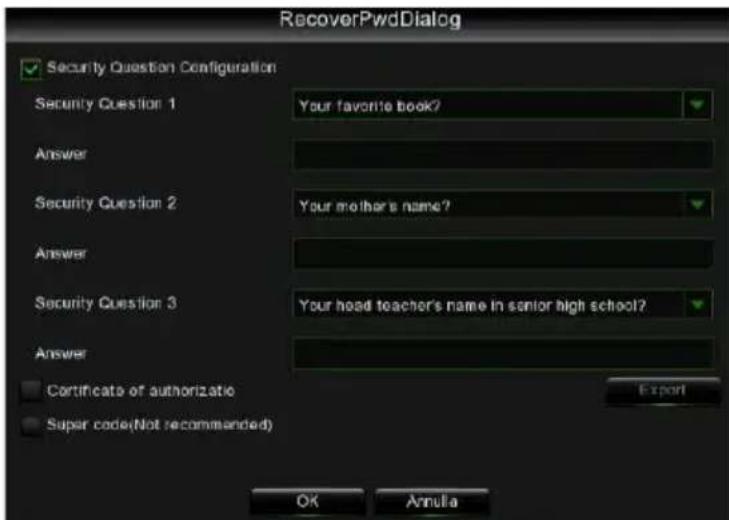

1. Es ist auch möglich, Fragen zur Wiederherstellung des Passworts einzurichten. Wir empfehlen Ihnen, diese einzugeben, um Ihr Passwort wiederzuerlangen, wenn Sie es verloren haben.

1. Begeben Sie sich durch Betätigen der rechten Maustaste auf dem Monitor in das OSD-Menü des NVR und geben Sie das Passwort des Administrators ein, überprüfen Sie die momentan auf dem NVR installierte Firmware-Version über die Menüseite „System“ -> „Info“ Liegt keine neue Version vor, kann die Systemsoftware (Firmware) des NVR unter Beachtung der Anweisungen aktualisiert werden, die in der auf der Website von Urmet verfügbaren ungekürzten Ausgabe des Handbuchs des NVR enthalten sind (zum Herunterladen des Handbuchs von der Website siehe QR-Code auf dem Zusatzblatt).

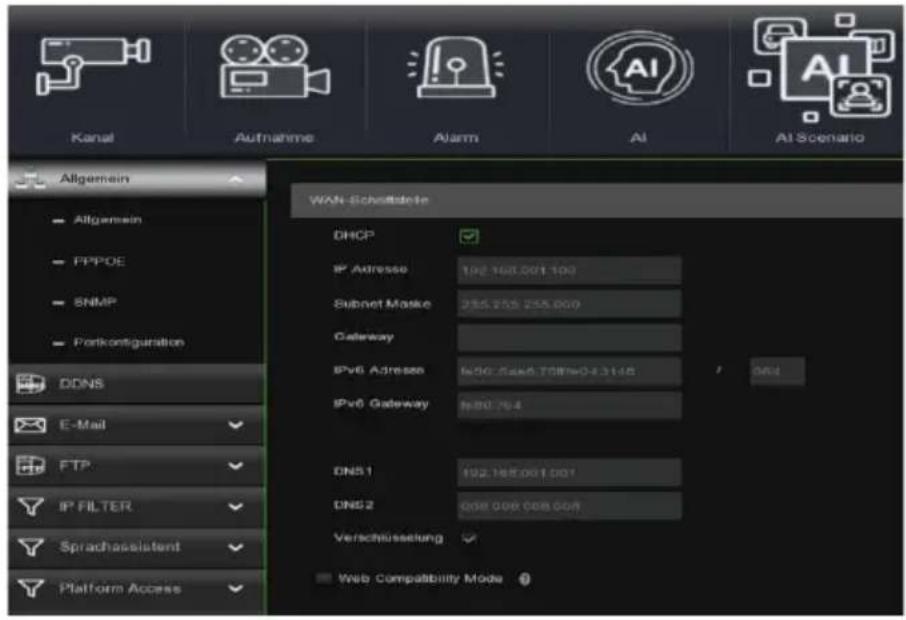

- Blenden Sie auf der Seite „Menü“ -> „Netzwerk“ die augenblicklich auf dem NVR verwendeten Netzwerkparameter ein: ca. zehn Sekunden die Zuordnung und die automatische Anzeige der Netzwerkparameter im Menü abwarten.

Kanal Aufnahme Alarm AI AI Scenario Allgemein Allgemein FPPOE SNMP Portkontiguration DDNS E-Mail FTP IP FILTER Sprachassistent Platform Access WAN-Schaffnote DHCP IP Adresse 192.168.001.100 Subnet Maske 255.255.255.000 Gateway IPv6 Adresse 690.764.708/0-3.3148 IPv6 Gateway 690.764 DNS1 192.168.001.001 DNS2 008.008.008.008 Verschlüsselung Web Compatibility Mode

- Sollte das LAN-Netzwerk den DHCP-Dienst nicht unterstützten, muss auf der Seite „Menü“-> „Netzwerk“ des NVR die Betriebsart von „DHCP“ auf „Statisch“ geändert werden. Danach müssen die geeigneten Netzwerkparameter manuell eingegeben werden: IP-Adresse, Maske, Gateway, DNS.

WICHTIG

Im Fall einer Aufzeichnung von IP-Kanälen vergewissern Sie sich, um Videosignalverluste zu vermeiden, dass die IP-Kameras über eine statische IP-Adresse verfügen. Die Adresse der Kameras kann von dynamisch auf statisch geändert werden. Dazu die Taste betätigen (s. nächste Schritte).

Stellen Sie vor der Konfiguration der IP-Kanäle des NVR sicher, dass die IP-Kameras funktionsfähig sind und an dasselbe Netz angeschlossen sind, an das der NVR angeschlossen werden muss. Für die Netzwerkanbindung und die Konfiguration der IP-Kameras wird auf die im Lieferumfang der Kameras enthaltenen Anleitungen verwiesen.

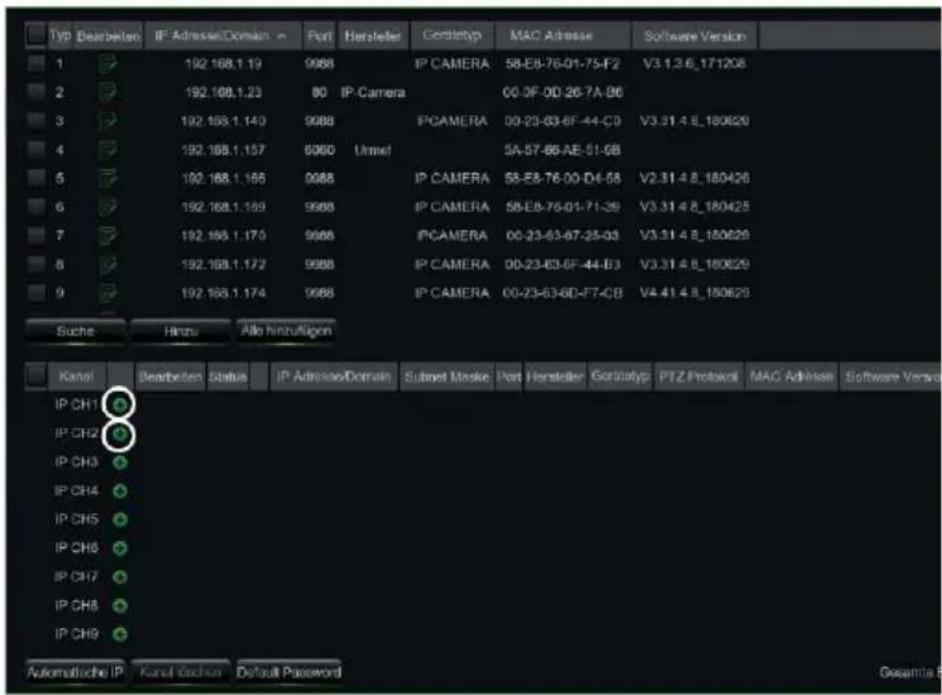

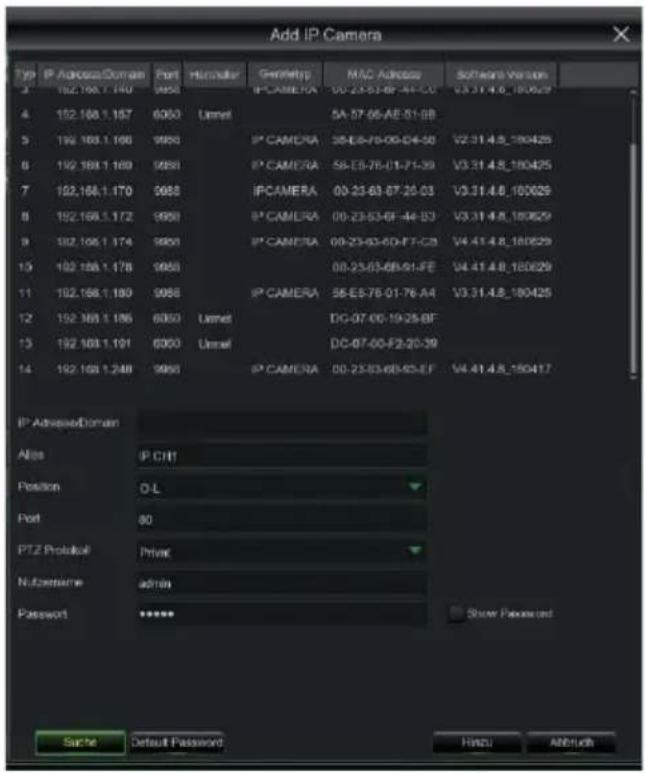

1. Um die IP-Kameras den Kanälen des NVR manuell hinzuzufügen, die Taste „+“ anklicken, um die IP-Kamera dem jeweiligen Kanal hinzuzufügen, wie in der Abbildung dargestellt:

TYP Bearbeiten IP AdressaoDomain Port Herskeller Gerstetyp MAC Adresse Software Version 1 192.168.1.19 9988 IP CAMERA 58-E8-76-01-75-F2 V3.1.3.6_171208 2 192.168.1.23 80 IP Camera 00-0F-0D-26-7A-86 3 192.168.1.140 9988 IP CAMERA 00-23-63-6F-44-C0 V3.31.4.8_180620 4 192.168.1.157 6060 Umel 5A-57-66-AE-51-5B 5 192.168.1.165 9988 IP CAMERA 58-E8-76-00-D4-58 V2.31.4.8_180426 6 192.168.1.169 9988 IP CAMERA 58-E8-76-01-71-39 V3.31.4.8_180425 7 192.168.1.170 9988 IP CAMERA 00-23-63-67-25-03 V3.31.4.8_180629 8 192.168.1.172 9988 IP CAMERA 00-23-63-6F-44-B3 V3.31.4.8_180629 9 192.168.1.174 9988 IP CAMERA 00-23-63-6D-F7-CB V4.41.4.8_180629 Suche Hirzu Alle hinzufügen Kancel Bearbeiten Status IP AdressaoDomain Subset Mask Port Herskeller Gerstetyp PTZ Protocol MAC Address Software Versus IP CH1 IP CH2 IP CH3 IP CH4 IP CH5 IP CH6 IP CH7 IP CH8 IP CH9 Automatische IP Kanal Dachan Default Password Gesamta B

1. anklicken, um die IP-Kamera dem jeweiligen Kanal hinzuzufügen, wie in der Abbildung dargestellt:

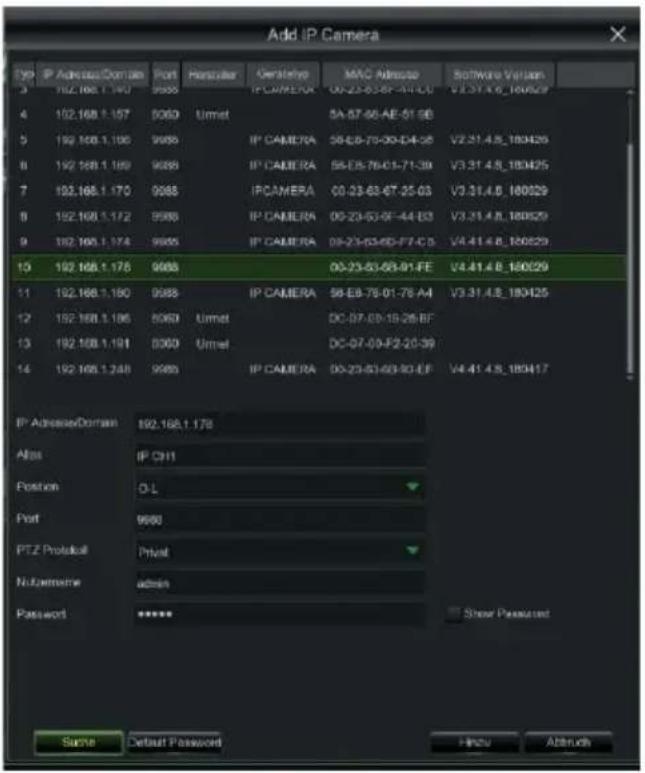

- „Suche“ anklicken, um die IP-Kameras im Netzwerk zu finden und dann die hinzuzufügende IP-Kamera auswählen und das Passwort eingeben (Standardpasswort: admin), dann kontrollieren, ob Protokoll und Port korrekt eingegeben wurden, wie in der nachstehenden Abbildung dargestellt. Wählen Sie „Hinzufügen“ aus und warten Sie ab, bis das Gerät online ist (abwarten, bis das Statussymbol auf grün wechselt).

Add IP Camera Type IP Address Domain Port Hiduallir GenMthp MAC Address Software Version 3 192.168.1.140 9950 IPCAMERA 00-23-63-6F-A1-C0 V3.31.4.8_180429 4 192.168.1.157 6050 Unmet 5A-57-65-AE-51-6B 5 192.168.1.168 9950 IPCAMERA 35-E8-75-00-D4-50 V2.31.4.8_180428 6 192.168.1.169 9950 IPCAMERA 58-E5-76-01-F1-39 V3.31.4.8_180425 7 192.168.1.170 9950 IPCAMERA 00-23-63-67-25-03 V3.31.4.8_180629 8 192.168.1.172 9950 IPCAMERA 00-23-63-6F-44-33 V3.31.4.8_180629 9 192.168.1.174 9950 IPCAMERA 00-23-63-6D-F7-C8 V4.41.4.8_180629 10 192.168.1.178 9950 IPCAMERA 00-23-63-6B-91-FE V4.41.4.8_180629 11 192.168.1.180 9950 IPCAMERA 58-E5-76-01-76-A4 V3.31.4.8_180428 12 192.168.1.186 6050 Unmet DG-07-00-19-25-BF 13 192.168.1.191 6050 Unmet DC-07-00-F2-20-39 14 192.168.1.248 9950 IPCAMERA 00-23-63-6B-93-EF V4.41.4.8_180417 IP AddressDomain Alias IP CITI Position O-L Port 80 PTZ Protocol Private Nutzername admin Password ***** Show Password Surche Default Password HNZ Attach

Add IP Camera Type IP Address Domain Port Passpolar Centering MAC Address Software Version 192.168.1.190 9988 IP CAMERA 09-23-63-67-41-50 V3.31.4.6_180429 4 192.168.1.157 9989 Umtel 5A-87-86-AE-51-5B 5 192.168.1.190 9989 IP CAMERA 58-E8-78-00-D4-58 V2.31.4.5_180426 8 192.168.1.199 9989 IP CAMERA 58-E8-76-01-71-39 V3.31.4.5_180425 7 192.168.1.170 9988 IP CAMERA C0-23-63-67-25-03 V3.31.4.5_180429 8 192.168.1.172 9988 IP CAMERA 00-23-53-0F-44-B3 V3.31.4.5_180429 9 192.168.1.174 9985 IP CAMERA 09-23-63-6D-F7-C5 V4.41.4.5_180429 10 192.168.1.176 9988 00-23-63-6S-01-FE V4.41.4.5_180429 11 192.168.1.180 9988 IP CAMERA 58-E8-76-01-76-A4 V3.31.4.5_180425 12 192.168.1.186 9989 Umtel DC-07-03-19-26-BF 13 192.168.1.191 9989 Umtel DC-07-03-F2-20-39 14 192.168.1.248 9989 IP CAMERA D0-23-63-6S-30-EF V4.41.4.5_180417 IP AddressDomain: 192.168.1.178 Alias IP CHI Position O-L Port 9980 PTZ Protocol Phtal No Camera admin Password ***** Show Password Source Default Password Hinsu Attribute

7 192.168.1.170 9988 8 192.168.1.172 9988 9 192.168.1.174 9988 Suche Hinzu Alle hinzufügen Kanal Bearbeiten Status IP Adresse/Doma IP CH1 192.168.1.178 IP CH2 192.168.1.186 IP CH3 IP CH4 IP CH5 IP CH6 IP CH7 IP CH8 IP CH9 Automatische IP Kanal köschen Default Password

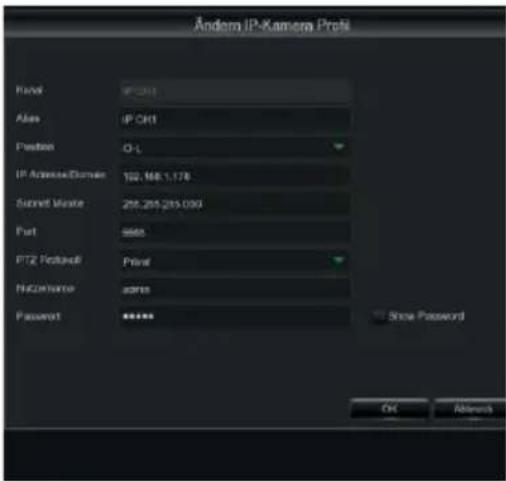

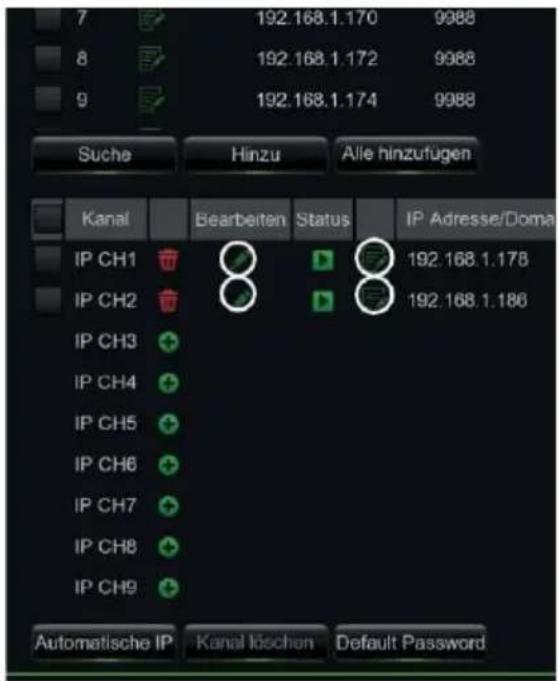

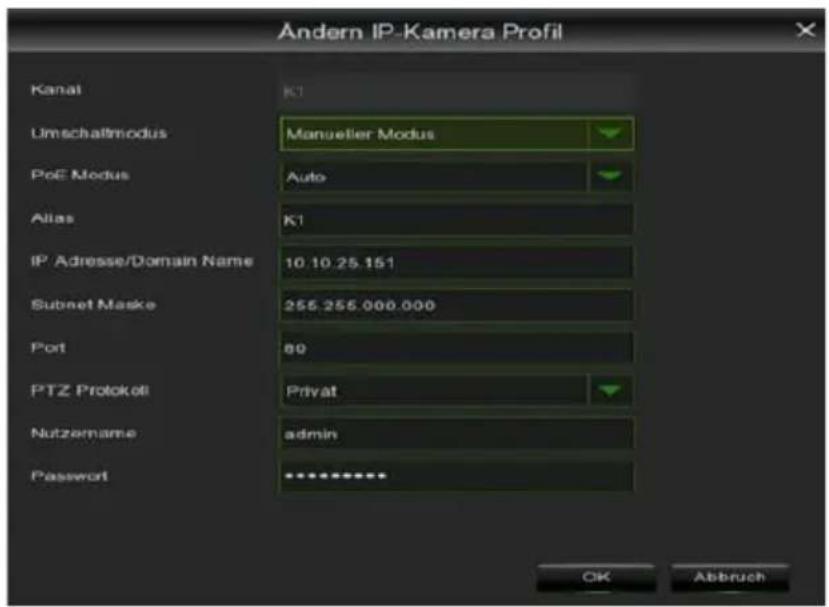

- Um die vom NVR zum Anschließen eines jeden Kanals verwendeten Daten zu ändern, die Taste auswählen (in der vorherigen Abbildung eingekreist).

Andem IP-Kamera Profi Band: 1000 Alias: IP-Off Position: O-L IP Access/Domain: 102.166.1.178 Sunset Mode: 255.255.255.030 Port: 9999 PTZ Pedestri: Print NACUENCE: none Passwd: **** Show Password Off Altments

Andem IP-Kamera Einstellungen Kanal IP-Cali Typ IP Address 102.168.001.176 Select Mode 225.235.235.000 Gateway 192.168.001.001 Port 0066 Notations Address Password 00666 Show Password OK RESELL

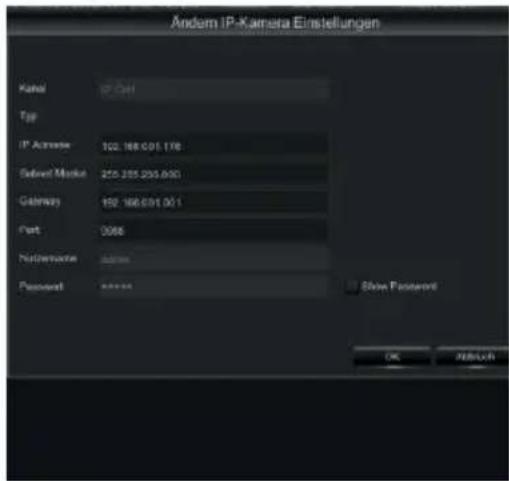

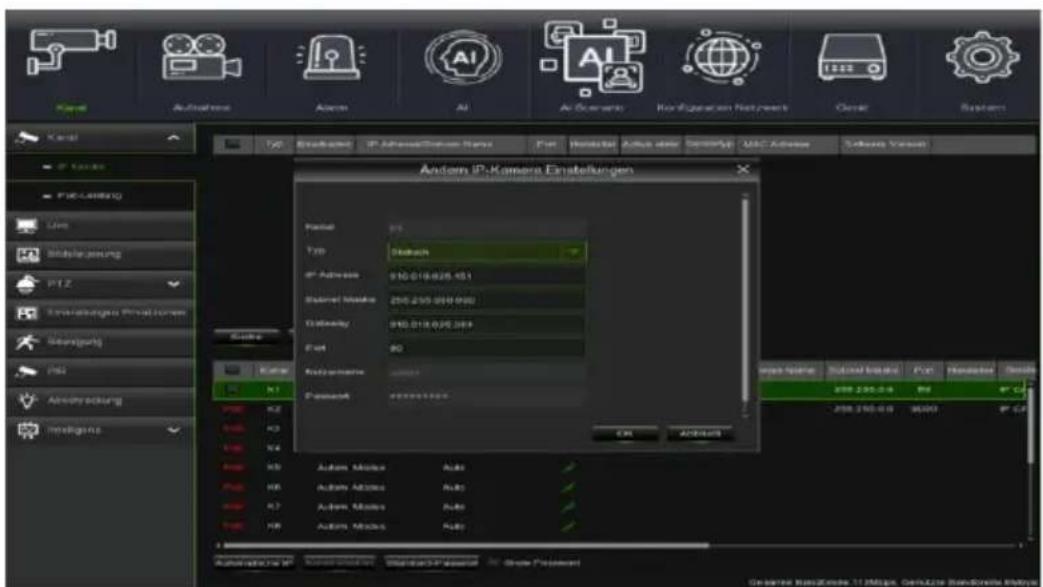

Um die Netzwerkparameter der angeschlossenen Kamera zu ändern (Beispiel: IP-Adresse der Kamera

von DHCP auf statisch, Maske, Gateway, Port), die Taste eingekreist).

vählen (in der vorherigen Abbildung

Andern IP-Kamera Profil Kanal Umschaltmodus Manuelier Modus PoE Modus Auto Alias K1 IP Adresse/Domain Name 10.10.25.151 Subnet Maske 255.255.000.000 Port 60 PTZ Protokoli Privat Nutzername admin Password ******** OK Abbruch

Andem IP-Kamera Einstellungen Port: 21 TDP: Stabach IP-Adressio: 910.018.025.451 Stabmal Midsio: 200.230.030.030 Glatowaty: 910.018.030.269 Port: 80 Katzgemann: 0000 Fremark: 000000000 OK Aflange Waste Spokelt Waste Spokelt Waste Spokelt Waste Spokelt Waste Spokelt Waste Spokelt Waste Spokelt Waste Spokelt Waste Spokelt Waste Spokelt Waste Spokelt Waste Spokelt Waste Spokelt Waste Spokelt Waste Spokelt Waste Spokelt Waste Spokelt Waste Plaket Waste Plaket Waste Plaket Waste Plaket Waste Plaket Waste Plaket Waste Plaket Waste Plaket Waste Plaket Waste Plaket Waste Plaket Waste Plaket Waste Plaket Waste Plaket Waste Plaket Waste Plaket Waste Plaket Waste Flaket Waste Flaket Waste Flaket Waste Flaket Waste Flaket Waste Flaket Waste Flaket Waste Flaket Waste Flaket Waste Flaket Waste Flaket Waste Flaket Waste Flaket Waste Flaket Waste Flaket Waste Flaket Waste Flaket waste Spokelt waste Spokelt waste Spokelt waste Spokelt waste Spokelt waste Spokelt waste Spokelt waste Spokelt waste Spokelt waste Spokelt waste Spokelt waste Spokelt waste Spokelt waste Spokelt waste Spokelt waste Spokelt waste Spokelt waste Plaket

INFORMATIONEN ZUM BETRIEB

1. Der NVR ist so eingestellt, dass die kontinuierliche Aufzeichnung der den Kanälen zugeordneten Kameras automatisch gestartet wird. Überprüfen Sie, ob für jede Kamera auf dem Monitor das rote Symbol „“ erscheint.
2. Im Raster der Standard-LIVE-Vorschau versucht der NVR, den MAIN STREAM aller aktivierten und konfigurierten IP-Kameras einzublenden. Sind jedoch nicht genügend Decodier-Ressourcen im Netz vorhanden, zeigt das Gerät automatisch den SUBSTREAM der Kanäle an.
3. Wird die Meldung „Unzureichende Ressourcen“ im Raster der LIVE-Vorschau eingeblendet, müssen in Übereinstimmung mit den IP-Kanälen die für Bildfrequenz und Bitrate von MAINSTREAM oder SUBSTREAM eingegebenen Werte der IP-Kanäle im OSD-Menü auf der Seite „Menü“ -> „Aufzeichnung“ -> „CHx“ -> „MainStream“ oder „Menü“ „Aufzeichnung“ -> „CHx“ -> „SubStream“ verringert werden.
4. Wird die Web-Schnittstelle der IP-Kameras verwendet, ist zum Ändern der Parameter (z. B. Mainstream, Substream oder Mobile Stream) ein Neustart des NVR erforderlich, damit die Änderungen auf der Kamera auch in den Menüparametern des entsprechenden IP-Kanals auf dem NVR angezeigt werden.
5. Nach erfolgter Netzkonfiguration können der NVR und die Kameras standortfern über ein Smartphone mit iOS-oder Android-Betriebssystem mit Hilfe der App URMET iUVS pro oder über PC mit Internet Explorer / Firefox oder der Client-Software Urmet UVS pro angezeigt werden.

\*WICHTIGER HINWEIS

• Das Passwort muss bei der ersten Installation personalisiert werden.
• Wenn die IP-Kamera nicht erkannt wird, muss versucht werden, diese manuell hinzuzufügen.
• Für weitere Einzelheiten konsultieren Sie bitte die ungekürzte Bedienungsanleitung des Geräts, die auf der Website von Urmet heruntergeladen werden kann (zum Herunterladen des Handbuchs von der Website siehe QR-Code auf dem Zusatzblatt).

KONFIGURATION DER NVR-KANÄLE ÜBER PC

Für eine schnelle Inbetriebnahme des Geräts ohne die Notwendigkeit, dieses an einen Monitor anzuschließen, sondern direkt von dem an das Netzwerk angebundenen PC aus, konsultieren Sie das ungekürzte Handbuch des Geräts, das auf der Website von Urmet heruntergeladen werden kann (zum Herunterladen des Handbuchs von der Website siehe QR-Code auf dem Zusatzblatt).

Aufzeichnung und Playback

AUFZEICHNUNGSPARAMETER

Wählen Sie „Menü“ -> „Aufzeichnung“ aus, um in das Menü „Aufzeichnung“ zu gelangen. Die folgenden Funktionen stehen zur Verfügung:

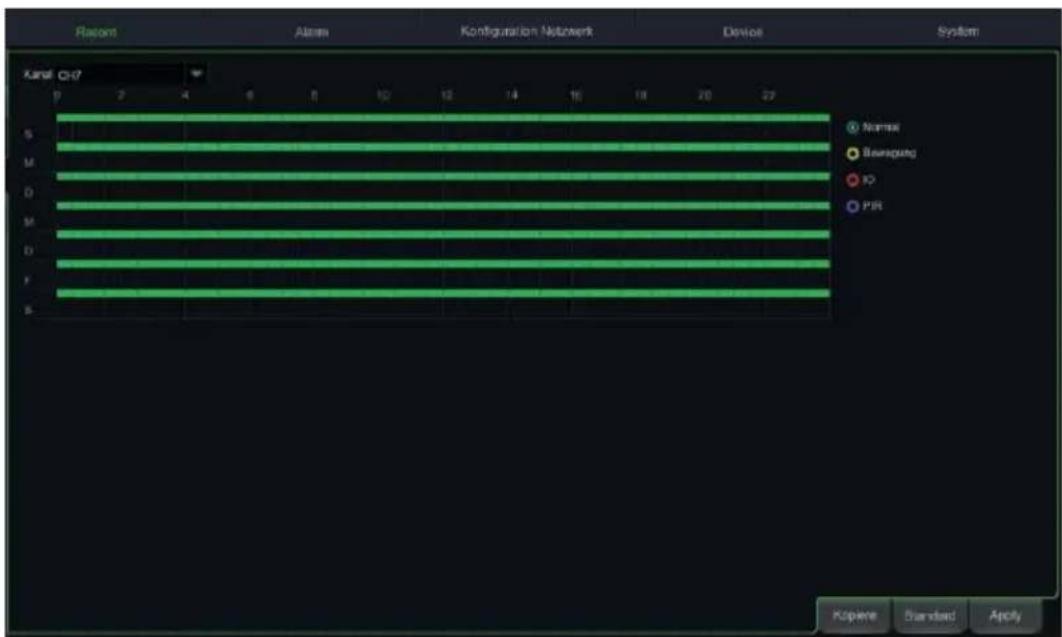

1. Das Menü „Zeitplan“ gestattet die Einstellung der Aufzeichnungen: 24 Stunden oder Normal, auf Motion/Alarm und sie können kundenspezifisch nach festgelegten Zeitabschnitten eingegeben werden. Für die beiden Aufzeichnungen Normal/Alarmiert können auch dieselben Zeitabschnitte programmiert werden.

Flasom Alarm Configuration Network Device System Kanl: Ch7 S M D M D F S Normal Bereitung IO PR Kopere Standard Apply

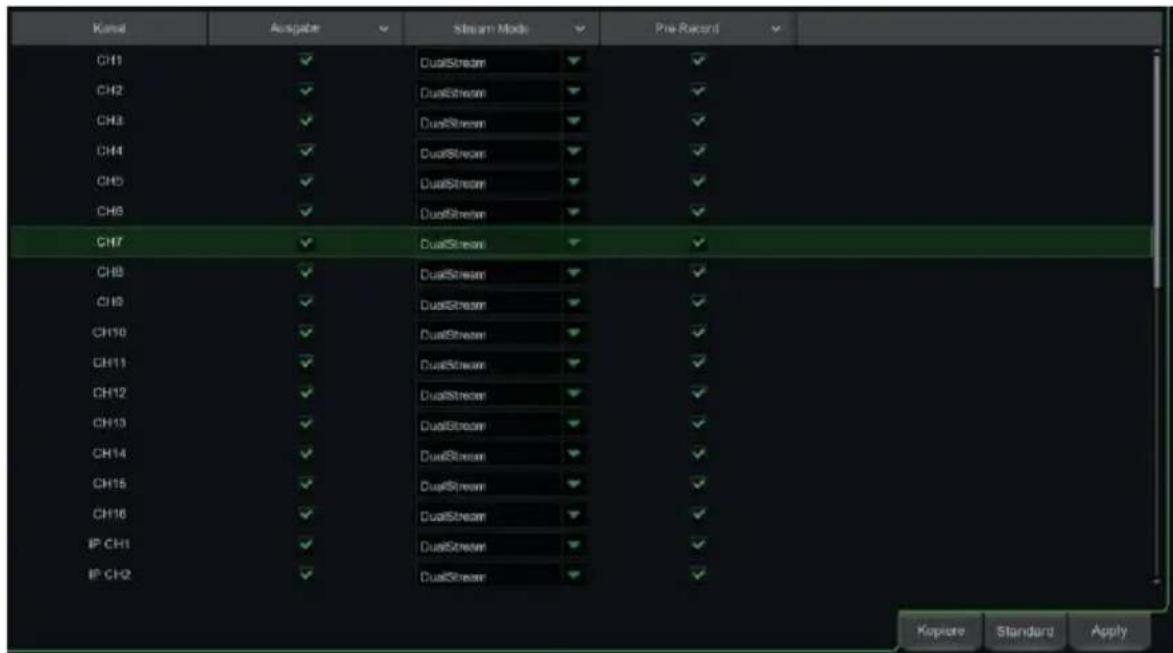

1. Im Menü „Aufzeichnung“ kann der gewünschte Stream eingestellt werden: Mainstream oder DualStream (Mainstream + Substream).

Kanal Ausgabe Stream Mode Pre-Record CH1 DualStream CH2 DualStream CH3 DualStream CH4 DualStream CH5 DualStream CH6 DualStream CH7 DualStream CH8 DualStream CH9 DualStream CH10 DualStream CH11 DualStream CH12 DualStream CH13 DualStream CH14 DualStream CH15 DualStream CH16 DualStream IP CH1 DualStream IP CH2 DualStream Koplore Standard Apply

Das Gerät verwaltet unterschiedliche Stream-Videos für jeden IP-Eingang wie folgt:

• Mainstream: Stream mit maximaler Auflösung, der für Videoaufzeichnungen auf der Festplatte und für die Anzeige auf einem lokalen Netzwerk verwendet wird
• Substream: Stream mit mittlerer Auflösung für die Anzeige in einem lokalen Mehrfachbildschirm oder für die Fernanzeige
• Mobile Stream: <11422>Mobile Stream</11422>: Optionaler Stream, der nur aktiviert werden kann, wenn er von der IP-Kamera unterstützt wird. Es handelt sich um einen Stream mit niedriger Auflösung für die Fernanzeige.

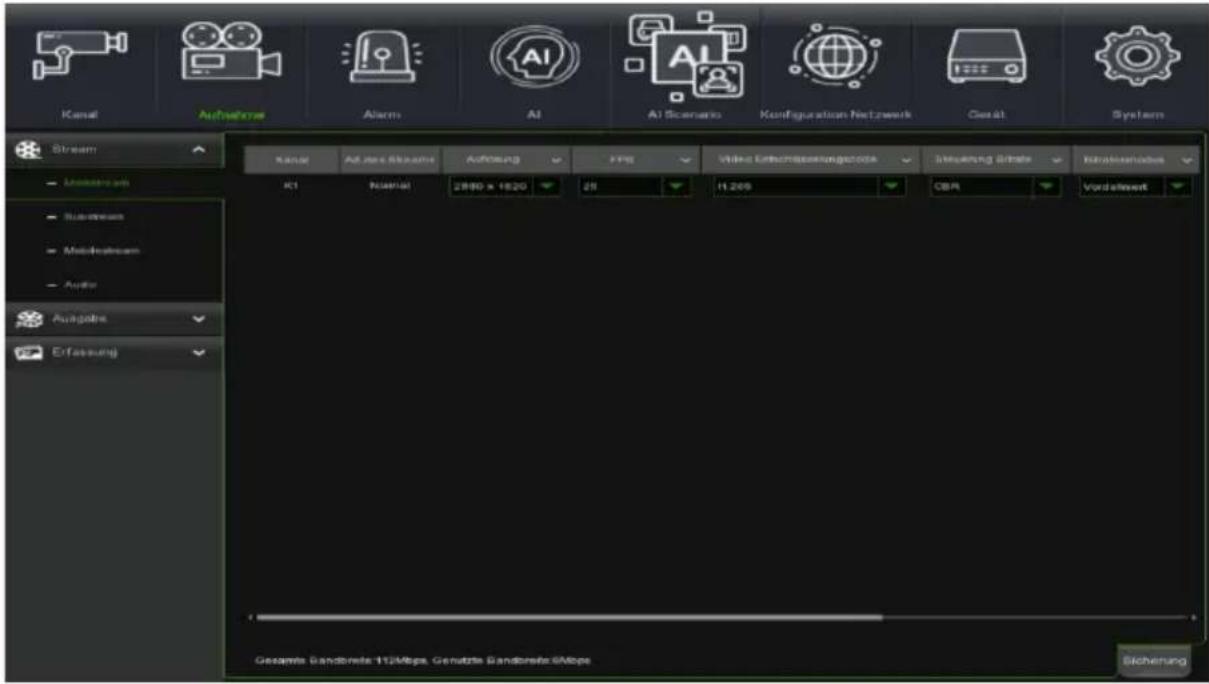

Zum Konfigurieren eines jeden Streams das OSD-Menü auf der Seite „Aufzeichnung “-> „Encode“ öffnen und den zu konfigurierenden Stream auswählen:

Kanal Aufstrasse Alarm AI AI Scenario Konfiguration Netzwerk Gesamt System Stream Kanal Auf der Risksame Aufsung PPS Video Entwickszahlungsquote Steuerung Stärke Kurzahrendes K1 Nisplasi 2880 x 1820 28 H.265 CBR Vordafwert Substream Multistream Audio Ausgabe Erfassung Gesamte Bandrosts: 1124bps, Genutzte Bandrosts: 6Mbps Sicherung

WICHTIG

Diese werkseitigen Werte sind die für die Stream-Videos empfohlenen, um einen ausgewogenen Kompromiss zwischen Videoqualität und Fluidität sowohl bei der Aufzeichnung als auch bei der LIVE-Anzeige, sowohl lokal als auch standortfern zu erzielen. Es ist in jedem Fall möglich, andere als die unter den vorstehenden Punkten angegebenen werkseitigen Stream-Werte einzugeben.

1. Speichern Sie die Änderungen, nachdem Sie die Einstellungen des Aufzeichnungsmenüs vorgenommen haben, und vergewissern Sie sich, dass nach dem Verlassen des Gerätemenüs auf dem Bildschirm für jeden Kanal im LIVE-Modus das Symbol „eingeblendet wird, das angibt, dass das Gerät gemäß den eingegebenen Parametern aufzeichnet.

PLAYBACK

Wenn Sie auf der Startseite die rechte Maustaste drücken, wird die Funktionsleiste am unteren Rand angezeigt:

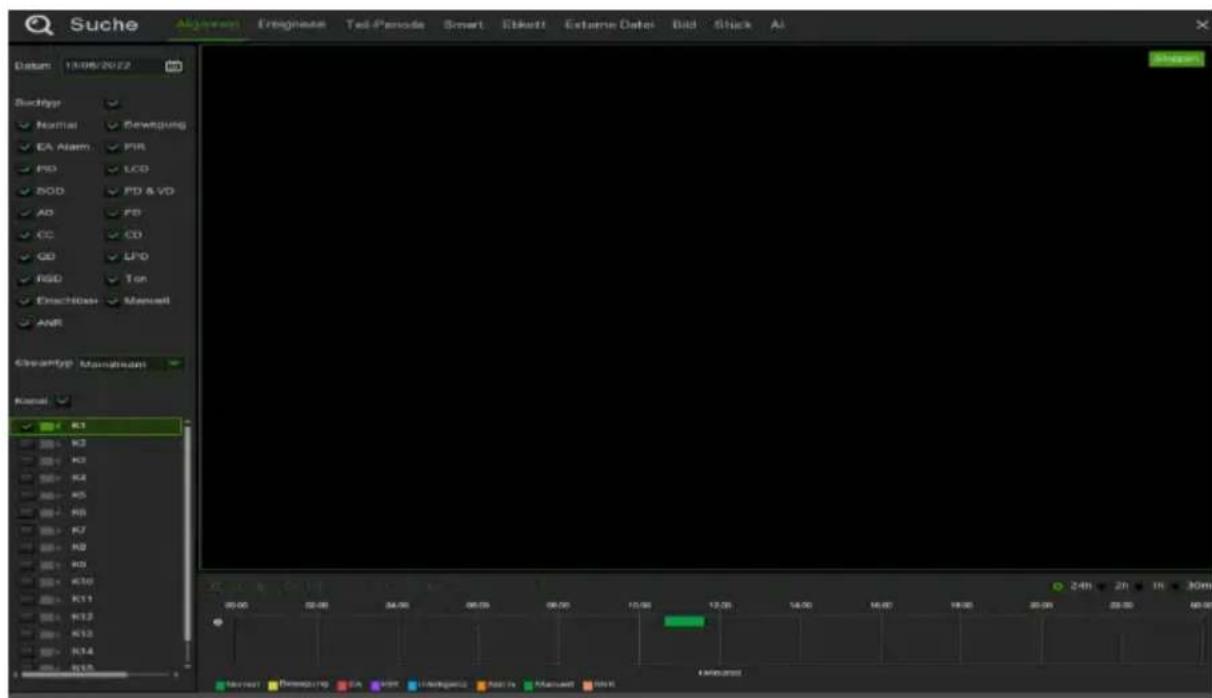

Wählen Sie das Wiedergabesymbol und die Videosuchmaske wird angezeigt.

Wählen Sie den Kanal, den Sie abspielen möchten, mit einer Flagge aus und drücken Sie die Taste "Play", um in den oben gezeigten Wiedergabemodus zu gelangen.

Über die Steuerleiste "Wiedergabe" können Sie "Schneller Vorlauf" (X2, X4 und X8), "Langsame Wiedergabe" (1/2, 1/4 und 1/8 Geschwindigkeit), "Wiedergabe", "Pause/Frame" und "Rücklauf" (X2, X4 und X8) aktivieren.

Wenn die Wiedergabe beendet ist, kehrt der NVR zum vorherigen Menü zurück (siehe unten).

Die Wiedergabekontrollleiste zeigt den Verlauf der aktuellen Wiedergabe an. Wenn Sie eine beliebige Stelle auf der Leiste drücken, an der keine Aufnahmedateien vorhanden sind, kehrt das System zum vorherigen Menü zurück.

Suche Algebra Ersignee Tsd-Periods Smart Elkstoff Extreme Data Bad Stick AI Datum 13/08/2022 Backup Normal EA Alarm PSD BOD AD CC GD RSD Emachion ANS ClearType: Mainshum K1 K2 K3 K4 K5 K6 K7 K8 K9 K10 K11 K12 K13 K14 K15 24h 2h 1h 30m Correct Reversing EA VR Holding Acc Is Manual OK

Anzeige über Browser vom PC

Sobald der NVR und die Kameras im Netzwerk konfiguriert sind, kann die Verbindung zum NVR über Browser hergestellt werden:

• Über PC mit Windows-Betriebssystem und Browser Edge im Internet Explorer-modus oder Firefox
• Über MAC mit Betriebssystem 10.8.0 oder höher und Browser Safari Version 6.0 oder höher.

Der PC oder MAC muss in demselben lokalen Netzwerk (LAN) verbunden sein wie der NVR.

Für die Herstellung des Anschlusses an den NVR (nur für Windows-Systeme) die folgenden Vorgänge ausführen:

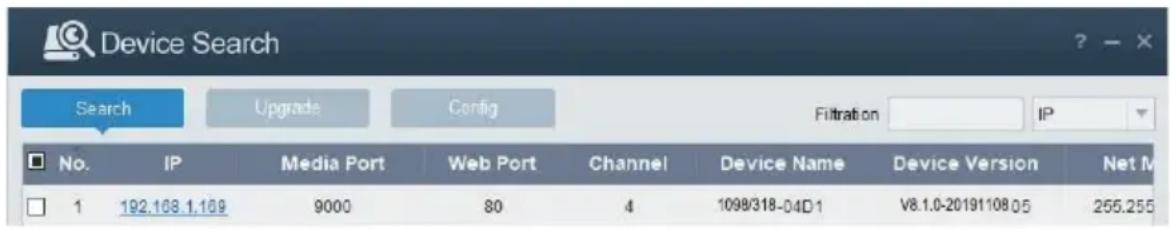

1. Auf einem PC mit Betriebssystem Windows, der an dasselbe Netzwerk wie der NVR angeschlossen ist, die Software „Device Config Tool“ installieren: Nach Abschluss der Installation die Software Um das Tool herunterzuladen, gehen Sie auf www.urmet.com, in der Rubrik Produkte "CCTV VIDEO SURVEILLANCE AREA" und geben Sie den entsprechenden Produktcode in das Suchfeld ein. ausführen, die den NVR im lokalen LAN-Netzwerk erfasst und in der Liste zeigt.

- Ist das LAN-Netz, an das der NVR angeschlossen ist, mit automatischer Zuordnung (DHCP) ausgestattet, wird dem NVR automatisch eine gültige IP-Adresse zugeordnet, die in der Liste der Software „Device Config Tool“ angezeigt wird:

Device Search Search Upgrade Config Filtration IP No. IP Media Port Web Port Channel Device Name Device Version Net M 1 192.168.1.169 9000 80 4 1098/318-04D1 V8.1.0-20191108 05 255.255

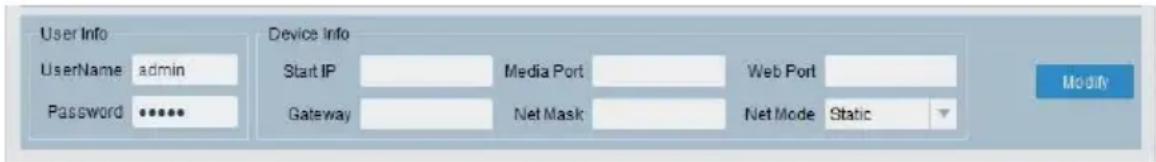

- Sollte das LAN, an das der NVR angeschlossen ist, DHCP nicht unterstützen, muss dem Gerät manuell eine gültige IP-Adresse zugeordnet werden. Hierzu im unteren Teil der Software „Device Config Tool“ die Netzwerkparameter eingeben, die dem NVR zugewiesen werden sollen: IP, Gateway, NetMask, dann das Passwort eingeben und „Modify“ drücken, um die Netzwerkparameter in den Einstellungen des NVR zu speichern:

• Nun auf die IP-Adresse des NVR in der Liste von „Device Config Tool“ klicken. Edge im Internet Explorer-modus öffnet sich automatisch. Beim Start der ersten Verbindung bittet der Browser um die Installation einer Software-Komponente (ActiveX im Fall von Internet Explorer), die direkt vom NVR heruntergeladen wird. In die Installation der Komponente einwilligen und fortfahren. Für weitere Einzelheiten zur Installation von ActiveX konsultieren Sie bitte die ungekürzte Bedienungsanleitung des NVR, die auf der Website von Urmet heruntergeladen werden kann (zum Herunterladen des Handbuchs von der Website siehe QR-Code auf dem Zusatzblatt).
• Alternativ dazu kann, ohne die Software "Device Config Tool" zu verwenden, der Browser (Edge im Internet

Explorer-modus oder Firefox für Windows und Safari für MAC) geöffnet und die IP-Adresse in die Navigationsleiste des NVR eingegeben werden. Um die IP-Adresse des NVR in Erfahrung zu bringen, die Menüseite „Menü“ -> „Netzwerk“ auf dem Monitor des NVR öffnen.

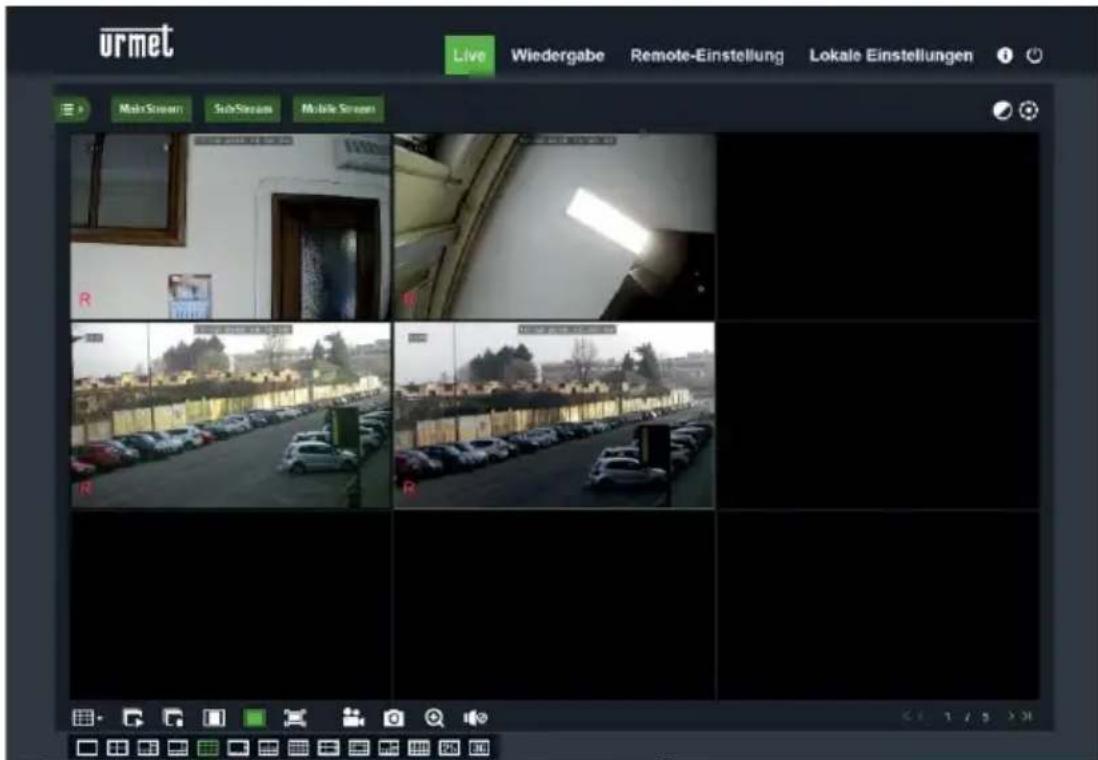

1. Sobald die Komponente installiert ist, blendet der Browser die Login-Seite ein: das Passwort des NVR eingeben und „Anmeldung“ betätigen, um die Verbindung zu starten und die Videoströme im Browser einzublenden.

urmet Live Wiedergabe Remote-Einstellung Lokale Einstellungen MainStream SubStream Mobile Stream R R R R 1 / 5 > 34

Für weitere Informationen zur Nutzung des NVR über konsultieren Sie bitte die ungekürzte Bedienungsanleitung des NVR, die auf der Website von Urmet heruntergeladen werden kann (zum Herunterladen des Handbuchs von der Website siehe QR-Code auf dem Zusatzblatt).

Anzeige von Client Software

Es ist auch möglich, sich mit einem oder mehreren NVR gleichzeitig über die Client Software URMET UVS PRO zu verbinden, die auf der Website www.urmet.com im Bereich Produkte "CCTV VIDEO SURVEILLANCE AREA" heruntergeladen werden kann, und den Referenzproduktcode in das Suchfeld einzugeben. Die Software URMET UVS PRO ist in zwei Versionen erhältlich: für Betriebssystem Windows und für Betriebssystem MAC Version 10.8.0 oder höher.

Für weitere Einzelheiten zur Installation und zur Nutzung der Client Software URMET UVS PRO wird auf das ungekürzte Handbuch verwiesen, das auf der Website von Urmet bereitgestellt wird.

RICHTLINIE 2012/19/EU des Europäischen Parlaments und des Rates vom 4. Juli 2012 über Elektro- und Elektronik-Altgeräte (WEEE).

Das Symbol der durchgestrichenen Mülltonne auf dem Gerät oder auf seiner Verpackung weist darauf hin, dass das Produkt am Ende seiner Nutzungsdauer getrennt von anderen Abfällen zu entsorgen ist. Der Nutzer muss daher das Gerät am Ende seiner Lebensdauer den zuständigen kommunalen Sammelstellen für die getrennte Müllentsorgung von Elektro- und Elektronik-Altgeräten übergeben.

Alternativ zur eigenständigen Handhabung kann das zu entsorgende Gerät zum Kaufzeitpunkt eines neuen Geräts gleichwertigen Typs dem Händler übergeben werden.

Bei Händlern mit einer Verkaufsfläche von mindestens 400 m ^2 können zu entsorgende Elektronikprodukte mit maximalen Abmessungen unter 25 cm kostenlos und ohne Kaufzwang abgegeben werden.

Die angemessene Mülltrennung für das dem Recycling, der Behandlung und der umweltverträglichen Entsorgung zugeführten Gerätes trägt dazu bei, mögliche negative Auswirkungen auf die Umwelt und die Gesundheit zu vermeiden und begünstigt den Wiedereinsatz und/oder das Recyceln der Materialien, aus denen das Gerät besteht.

MADE IN CHINA

URMET S.p.A.

Via Bologna, 188/C | 10154 Torino (ITALY)

www.urmet.com | [e-mail]
