Nighthunter Xtreme 1.6-8x42 - Ottica di mira Steiner - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Mirino telescopico
Marca	Steiner
Modello	Nighthunter Xtreme 1.6-8x42
Ingrandimento	1,6x a 8x
Diametro effettivo dell'obiettivo	42 mm
Diametro del tubo obiettivo	50 mm
Lunghezza	330 mm
Peso (senza slitta)	610 g
Pupilla d'uscita	12,1 - 5,25 mm
Campo visivo a 100 m	23,1 - 4,5 m
Estrazione oculare	90 mm
Regolazione diottrica	da -3 a +2
Reticolo	4A-I
Regolazione per clic a 100 m	1 cm
Elevazione / deriva max a 100 m	150 cm / 80 cm
Diametro del tubo centrale	30 mm
Illuminazione del reticolo	Variabile, sensore di inclinazione, spegnimento automatico
Alimentazione	Batteria al litio CR2032 (3 V)
Resistenza all'acqua	Impermeabile fino a 2 m, riempimento di azoto
Nano-Protezione	Sì (protezione delle lenti)
Garanzia	10 anni (2 anni per le parti elettroniche)
Accessori inclusi	Custodia protettiva in neoprene, batteria di ricambio CR2032

Domande frequenti - Nighthunter Xtreme 1.6-8x42 Steiner

Come regolare la parallasse sul Nighthunter Xtreme 1.6-8x42?

Questo modello non ha una regolazione della parallasse dedicata. È regolato senza parallasse fino a 100 m. Per distanze più lunghe, assicurati che l'immagine del bersaglio sia nitida regolando la messa a fuoco dell'oculare se necessario.

Come azzerare le torrette di deriva ed elevazione?

Usa la chiave esagonale fornita. Allenta la ghiera, giralo su '0', poi riavvita. Le regolazioni sono udibili (1 clic = 1 cm a 100 m).

Come attivare l'illuminazione del reticolo?

Sposta il pulsante di illuminazione in avanti per attivarla. Il sensore di movimento la riattiva automaticamente in posizione di tiro. Per regolare l'intensità, usa il pomello rotante sul lato sinistro.

Che batteria usa il cannocchiale e come cambiarla?

Usa una batteria al litio CR2032 (3 V). Per cambiarla, svita il coperchio sul lato sinistro, rimuovi la vecchia batteria e inserisci la nuova con il lato (+) verso l'alto.

Come pulire le lenti del cannocchiale?

Rimuovi prima lo sporco grossolano con una spazzola morbida, poi usa uno spray per lenti o acqua pulita. Asciuga con un panno per la pulizia. La Nano-Protezione facilita la pulizia.

Quale diametro di anelli serve per fissare il cannocchiale?

Il cannocchiale richiede anelli da 30 mm. STEINER raccomanda di rivolgersi a un armaiolo qualificato per un fissaggio sicuro.

Come regolare l'oculare per un'immagine nitida?

Punta il cannocchiale verso uno sfondo chiaro, guarda rapidamente e ruota l'anello di messa a fuoco finché il reticolo non è nitido e nero. Per distanze brevi, usa un basso ingrandimento.

Il cannocchiale è impermeabile?

Sì, è completamente impermeabile e resistente all'appannamento grazie al riempimento di azoto. Supporta una pressione dell'acqua fino a 2 metri.

Cosa fare se il puntino illuminato lampeggia?

Significa che la batteria è scarica. Sostituiscila con una nuova batteria CR2032. Se il problema persiste, contatta un rivenditore.

Qual è la garanzia del cannocchiale Steiner Nighthunter Xtreme?

La garanzia è di 10 anni dalla data di acquisto, con 2 anni per le parti elettroniche. Conserva il certificato di garanzia e la prova d'acquisto.

MANUALE UTENTE Nighthunter Xtreme 1.6-8x42 Steiner

Manuale d'istruzione cannocchiali di puntamento italiano 20

L'ottica STEINER e la passione per la caccia: due ambiti di attività che si sono incontrati per trarre ispirazione l'uno dall'altro ottenendo notevoli progressi nel corso degli anni.

Ora il successo dei leggendari binocoli STEINER da caccia continua con la nuova generatione dei cannocchiali di punctamento Nighthunter Xtreme. Cio che li caratterizza è l'assoluta robustezza, l'ottica eccezionale e un concetto innovativo completeness in sintonia con le esigenze e le aspettative di cacciatori per i quali la caccia è diventata una vera passione.

Messa a fuoco dell'oculare e regolazione ingrandimento

É possible mettere a fuoco l'oculare in modo che il reticolo appaia nitido e nero. La regolazione della messa a fuoco è simplice e rapida. É sufficiente seguire la procedura sottostante:

1 Puntare il cannocchiale versus il cielo o versus un oggetto luminoso (ad esempio, una parete bianca) e dare una rapida occhiata atraverso il cannocchiale. Se il reticolo appeare nitido e nero, non sono necessarie ulteriori regolazioni.
2 In caso contrario, ruotare l'anello di messa a fuoco, dando rapide occhiate atraverso il cannocchiale, fino a quando il reticolo è nitido e ben distinto.

Per distance inferiore a 100 m si consiglia l'uso di un ingrandimento minore per evitare problemi nella messa a fuoco simultanea dell'imagine e del reticolo. Per ingrandire, girare la ghiera d'ingrandimento a sinistra. Per ridurre l'ingrandimento, girare a destra. Per impostare un ingrandimento medio, portare la manopola nella posizione centrale.

Nota Non suntare mai il cannocchiale verso il sole o altre sorgenti di luce intensa per evitare danni alla vista!

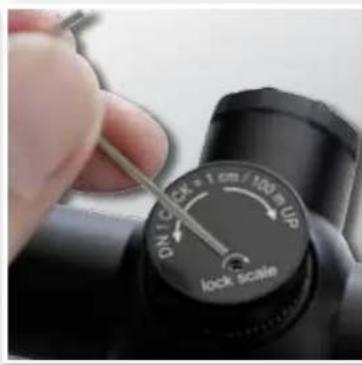

Regolazione di elevazione/deriva

Le manopole di elevazione e derive, protette da cappucci, sono utilizzate per effettuire una regolazione precisa del reticolo. I quadranti sono calibrati in modo che uno scatto = 1cm / 100m . La manopola di deriva si trova a destra del tubo e la manopola di elevazione sopra il tubo. Girare in senso orario, nella direzione indica „UP“, per spostare il punto d'impatto verso l'alto o in senso antiorario, nella direzione indica

"DN" per spostarlo versus il basso. La regolazione della deriva funziona in modo analogo. La regolazione con la manopola è arrivagnata da scatti ben avertibili sui denti di arresto.

Su tutti i modelli, è possibile resettare a „0" le manopole di derivazione ed elevazione una volta effettuato il punctamento. Per ruotare il quadrante e resettare a „0", insereire la chiave esagonale in dotazione con il cannocchiale nell'intaglio del quadrante, come indicate in figura. Allentare la vite di arresto, ruotare il selettore su „0", poi stringere di nuovo.

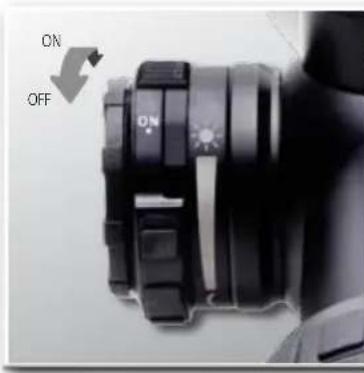

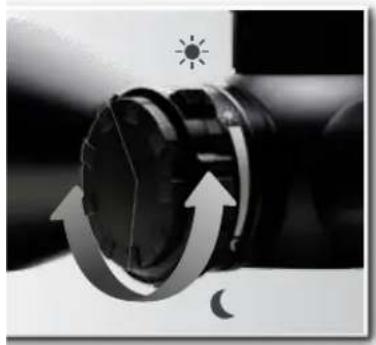

Illuminazione del reticolo

I cannocchiali di puntamento STEINER Nighthunter Xtreme sono dotati di un punto luminoso rosso al centro del reticolo. Accendere l'illuminazione spostando in avanti l'interruttore e spegnerla spostandolo indietro. L'illuminazione si spegne automaticamente dopo che il fucile viene riposto in posizione verticale o viene appoggiato in orizzontale. Non appena si sposta il fucile in posizione di tiro,

il sensore di movimento riattiva l'illuminazione con il livello di luminosità memorizzato. Per risparmiare la carica della batteria, l'illuminazione si spegne completamente dopo tre ore. Per riattivare l'illuminazione, spostare l'interruttore nella posizione OFF e riportarlo nella posizione ON. Se il punto luminoso lampeggia, significa che la carica della batteria è Bassa. L'intensità luminosa è controllata dal selettore rotativo di illuminazione situato sul Late sinistro del cannocchiale. Spostare verso l'alto o verso il basso e tenere premuto per intensificare o per diminuire la luminosity del punto fino a ottenere l'intensità desiderata. Per la regolazione fine, dare piccoli colpi nella direzione desiderata fino a ottenere l'impostazione finale voluta.

Il reticolo è alimentato da una batteria a celle al litio da 3 volt CR2032. Per installare una nuova batteria, è sufficiente svitare il cappuccio della batteria a sinistra, premere da una parte per sollevare e rimuovere la batteria e installare la nuova batteria con il polo piatto (polo positivo) verso l'alto. Si consiglia di togliere la batteria se il cannocchiale non viene utilizzato per un periodo di tempo prolong-

gato (più di un mese). É possible montare il cappuccio contente la batteria di ricambio via sull'otretta superiore via su quella sul lato destro.

Nota Per lo smaltimento dei prodotti elettronici atteneri alle normative locali. Non smaltire mai insieme ad altri rifiuti domestici.

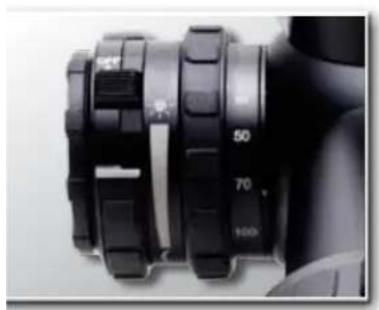

Regolazione di fuoco/parallasse

Tutti i cannocchiali sono regolati perché parallasse a 100 m. Il modello 3 - 15 × 56 comprende un systemi di regolazione della parallasse da 50 m all'infinite. La parallasse è lo spostamento apparente del reticolo rispetto al bersaglio quando l'occhio non è direttamente in linea dietro il

centro del Campo del cannocchiale. Le immagini con distanze differenti risultano a fuoco davanti o dietro il reticolo del cannocchiale. La parallasse è più evidente nei cannocchiali con maggiore ingrandido. Per utilizzato la regolazione della parallelse, ruotare la manopola sul lato sinistro dell'alloggiamento della torretta fino a quando il numero

correspondente alla distance nota del bersaglio non è allineato con il segno di riferimento. Se la distance non ènota, ruotare la manopola di regolazione fino a quando l'imagine di destinazione non appeare nitida. Quando il cannocchiale è impostato senza parallasse per la distance di osservazione, delve essere possibile spostare l'occhio da un lato all'alto o in alto e in basso perché spostamenti apprezabili del reticolo rispetto al bersaglio.

Montaggio del cannocchiale

Per il cannocchiale di puntamento sono necessari anelli da 30 mm . I modelli su guida funzionano con basi per guida standard per guide "Z" o Zeiss. è possibile tagliare la copertura della guida in dotazione

in modo da riempire lo spazio aperto rimanente dopo il montaggio. STEINER consiglia componenti di qualità e la scelta di un armaioLO qualificato per garantire un montaggio sicuro, una corretta estrazione pupillare, un Campo visivo completo e la massima precisione.

Cura e manutenzione

Il cannocchiale di puntamento Nighthunter Xtreme è completamente impermeabile e antiappannamento perché riempito con azoto. Le lenti dell'obiettivo e dell'oculare sono protette da sostanze ambientali resistenti quali oli, acidi e acqua salata con STEINER Nano-Protection. Questa superficie è estremamente idrorepellente e facile da pulire. Nel caso in cui le lenti siano esposte a polvere, sporcizia o fango, attenersi alla segunte procedura: se non si rimuove la sabbia prima della pulizia finale, il rivestimento delle lenti risulterà sicuramente danneggiato. Residui e sporcizia grossolana devono essere rimossi alla superficie della lente. Posizionare il cannocchiale in modo che le particelle cadano lontano dalle lenti, quindi utilizzato una spazzola morbida per asportare delicatamente i residui, nelle soffia sulla lente per rimuovere le particelle. In caso di sporco più grossolano, come fango secco, utilizzato uno spray con acqua pulita o con un liquido per la pulizia delle lenti per rimuovere lo sporco. Per una pulizia veloce, utilizzato il panno di pulizia inserito nel coperchio di protezione in neoprene. Il cannocchiale di puntamento STEINER è in grado di fornire prestazioni affidabili per anni perché venga trattato con ragionevole cura. Tutte le parti in movimento sono costantamente lubrificate. É necessario solo ripulire saltuariamente la parte esterna del cannocchiale e le lenti più esterne. Non smontare mai il cannocchiale. Lo smontaggio da parte di chiunque non apparventa alla nostra fabbrica renderà nulla la garanzia. Per qualsiasi problema restituire il cannocchiale di puntamento STEINER al rivenditore, che lo inviera alla fabbrica per riparazioni.

Garanzia

Acquistando un cannocchiale di puntamento STEINER, il cliente ripone la propria fiducia nella precisione, robustezza e qualità dei nostri prodotti. In cambio, moi possiamo garantire una lunga durata di funzionamento del cannocchiale di puntamento e offriamo una garanzia di 10 anni a partire dal giorno dell'acquisto. Sono esclude le parti soggette a usura quali batterie o parti in gomma. La garanzia per la parte elettronica è limitata a 2 anni. Conservare il modulo di garanzia, che si trovava nell'ultima categoria, in unippo sicuro. In caso di reclamo in garanzia, compilate interamente il modulo e inviarlo al nostro indirizzo insieme alla ricevuta e al cannocchiale di puntamento.

Per ulteriori informazioni, visitare il loro site: www.steiner.de

Dati tecnici	Nighthunter Xtreme 3-15×56
Codice articolo sensa guida 8751000	04 8750000204 8753000
Codice articolo con guida 87510032	4 8750003204 8753003
Diametro tubo dell'obiettivo 62 mm 5	7 mm 50 mm 30 mm
Diametro reale dell'obiettivo 56,0 - 3	1,2 mm 50,0 - 23,2 mm
Ingrandimento min. / max. 3× / 15×	2× / 10× 1,6× / 8×
Peso con guida sensa guida	810 g770 g
Lunghezza	360 mm
Intervallo di temperatura	Da -25 °C a 65 °C
Pupilla d'uscita	10,4 - 3,7 mm
Campo visivo a 100 m	12,1 - 2,4 m
Estrazione pupillare	90 mm 90 mm
Regolazione diottrica	Da -3 a +2
Senza parallasse	Da 50 m all'infinite
Reticolo	4A-1
Posizione del reticolo	Secondo piano facale
Regolazione del reticolo per scatto a 100 m	1 cm
Max. elevazione / deriva a 100 m	150 cm / 80 cm
Diametro tubo centrale	30 mm 30 mm
Diametro dell'oculare	47 mm 47 mm
Illuminazione del reticolo	Infinitamente variabile, sensore di inclinazione, auto-spegnimento
Ottiche ad alte prestazioni	Alta definizione
Nano-Protection® STEINER	Si
Impermeabilità	Fino a 2 metri
Sistema STEINER ad azoto compreso	Si
Accessorvi	Coperchio protettivo in neoprene, batteria di ricambio CR 2032
Garanzia convenzionele	10 anni **

204 87520002

04875200320

2,0-19,4 mn

1x

90 mm 90 mm

( x - 2x) t - xy² = ( x - 2x) f t

50 mm 30 mm

-7mm47mm

( x - 2x) t - xy² = ( x - 2x) f t

( x - 2x) t - xy² = ( x - 2x) f t

( x - 2x) t - xy² = ( x - 2x) f t

2 : x ( x) = y ( x) : 2 : x ( x) = y ( x) : 2 : y ( x) = x ( x) : 2 : x ( x) = y ( x) : 2 : y ( x) = x ( x)

( x - 2x) t - xy² = ( x - 2x) f t

1 + u/7 = 70%

D/2 =

( x - 2x) t - xy² = ( x - 2x) f t

1 + u/7 = 70%

( x - 2x) t - xy² = ( x - 2x) f t

Nighthunter Xtreme2-10×50	Nighthunter Xtreme1,6-8×42	Nighthunter Xtreme1-5×24
D4*
4*
24,0 - 11,5 mm
5×
750 g	710 g	610 g
715 g	680 g	580 g
352 mm	330 mm	295 mm
Da -25 °C a 65 °C	Da -25 °C a 65 °C	Da -25 °C a 65 °C
11,6 - 5,0 mm	12,1 - 5,25 mm	11,5 - 4,8 mm
18,2 - 3,6 m	23,1 - 4,5 m	36,0 - 7,2 m
Da -3 a +2	Da -3 a +2	Da -3 a +2
100 m	100 m	100 m
4A-I	4A-I	4A-I / 0-I
Secondo piano foscale	Secondo piano foscale	Secondo piano foscale
1 cm	1 cm	1 cm
150 cm / 80 cm	150 cm / 80 cm	320 cm / 320 cm
Infinamente varabile, sensore di inclinazione, auto-spegnimento	Infinitamente varabile, sensore di inclinazione, auto-spegnimento	Infinitamente varabile, sensore di inclinazione, auto-spegnimento
Alta definizione	Alta definizione	Alta definizione
Si	Si	Si
Fino a 2 metri	Fino a 2 metri	Fino a 2 metri
Si	Si	Si
Coperchio protettivo in neoprene, batteria di ricambio CR 2032	Coperchio protettivo in neoprene, batteria di ricambio CR 2032	Coperchio protettivo in neoprene, batteria di ricambio CR 2032
10 anni **	10 anni **	10 anni **

• Reticolo 4A-1 ** 2 anni sulle parti elettroniche
