| Type de produit | Lunette de visée |
| Marque | Steiner |
| Modèle | Nighthunter Xtreme 1.6-8x42 |
| Grossissement | 1,6x à 8x |
| Diamètre effectif de l'objectif | 42 mm |
| Diamètre du tube objectif | 50 mm |
| Longueur | 330 mm |
| Poids (sans rail) | 610 g |
| Pupille de sortie | 12,1 - 5,25 mm |
| Champ visuel à 100 m | 23,1 - 4,5 m |
| Dégagement oculaire | 90 mm |
| Réglage dioptrique | -3 à +2 |
| Réticule | 4A-I |
| Ajustement par clic à 100 m | 1 cm |
| Élévation / dérive max à 100 m | 150 cm / 80 cm |
| Diamètre du tube central | 30 mm |
| Illumination du réticule | Variable, capteur d'inclinaison, mise hors tension automatique |
| Alimentation | Pile lithium CR2032 (3 V) |
| Résistance à l'eau | Étanche jusqu'à 2 m, remplissage azote |
| Nano-Protection | Oui (protection des lentilles) |
| Garantie | 10 ans (2 ans pour les pièces électroniques) |
| Accessoires fournis | Étui de protection en néoprène, pile de rechange CR2032 |
FOIRE AUX QUESTIONS - Nighthunter Xtreme 1.6-8x42 Steiner
Questions des utilisateurs sur Nighthunter Xtreme 1.6-8x42 Steiner
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Lunette de visée au format PDF gratuitement ! Retrouvez votre notice Nighthunter Xtreme 1.6-8x42 - Steiner et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Nighthunter Xtreme 1.6-8x42 de la marque Steiner.
MODE D'EMPLOI Nighthunter Xtreme 1.6-8x42 Steiner
Manuel d'utilisation des lunettes de visée en français 14
L'optique STEINER et la passion de la chasse : deux domaines qui se rejoignent pour s'inspirer mutuelles et obtenir des avances remarquables. La légende du succès des jumelles de chasse STEINER continue avec la nouvelle génération de lunettes de visée Nighthunter Xtreme. Elles offrent une veritable robustesse, des optiques exceptionnelles et un concept innovant qui correspond parfaitement aux besoin et aux attentes des chasseurs qui vivent leur hobby comme une veritable passion.
Réglage de l'oculaire et ajustement du grossissement
L'oculaire peut être régèle de façon à ce que le réticule apparaissé net et noir à vos yeux. L'ajustement du foyer est très simple. Il vous suffit de suivre ces quelques étapes :
1 Pointez la lunette en direction du ciel ou d'un fond clair (par exemple un mur uni) et regardez rapidement dans la lunette. Si le reticule est net et noir, aucun ajustement n'est nécessaire.
2 Dans le cas contraire, regardez rapidement dans la lunette tout en tournant la bague du foyer jusqu'à ce que le réticule soit net et clair.
Pour des distances inférieures à 100 m, nous vous recommendons un grossissement plus faible pour éviter toute difficulté de réglage simultané de l'image et du réticule.
Pour grossir, tournez la bague de puissance vers la gauche. Pour diminuer le grossissement, tournez vers la droite. Pour utiliser un réglage moyen, tournez le bouton dans la position du milieu.
Remarque N'utilizez jamais la lunette de visée pour regarder directement le soleil ou une autre source de lumière vivie! Notre vision pourrait subir des dommages.

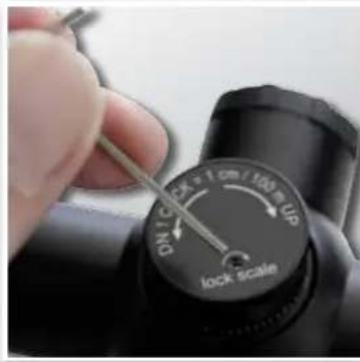

Ajustement de la dérive/ de l'élevation
Les boutons de réglage de la dé- rive et de l'élevation sont concus pour un ajustement précis du réticule, protégé par des crans. Le réglage est calibre de la façon suivante: 1 clic = 1 cm/100 m. Le bouton de dérivé est situé sur le côte droit du tube et le bouton d'élevation est au-dessus. Tournez dans le sens des aiguilles d'une montre, vers l'indication
« UP » pour déplacer le point d'impact vers le haut, ou dans le sens inverse des aiguilles d'une montre, vers l'indication « DN » pour le déplacer vers le bas. L'ajustement de la dérive s'effectue de la même façon. Les ajustements sont indiqués par des clics audibles.
Sur tous les modeles, les boutons de derive et d'élevation peuvent être réinitialisés à « 0 » des que votre arme est régée. Pour faire tourner le cadran et réinitialiser à « 0 », insérez la clé hexagonale fournie avec votre lunette dans l'orifice prévu à cet effet, comme indiqué sur l'image. Des-serrez le cadran, faites-le tourner à « 0 » puis resserrez le tout.

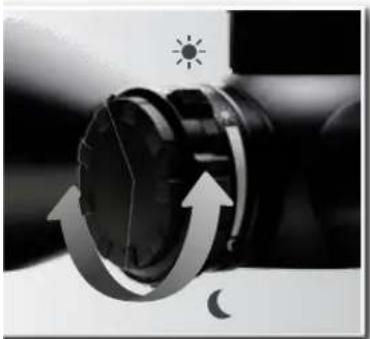

Illumination du réticule
Les lunettes de visée Nighthunter Xtreme de STEINER disponible d'un point rouge illumine au centre du réticule. Activez l'illumination en déplaçant le bouton vers l'avant et désactivez-la en le déplaçant vers l'arrière. L'illumination s'est automatiquement des que vous placez le fusilABOUT ou sur le côte. Lorsque vous mettez le fusil en position de tir, le capteur de mouvement reactive l'illumination
en utilisant le niveau de luminosité enregistré. Pour une(Meilleure autonomie de la pile, l'illumination s'estint complètement après trois heures. Pour la reactiver, déplacez le bouton en position « off » puis à nouveau en position « on ». Si le point illumine clignote, c'est que la charge de la pile est faible.
L'intensité de l'illumination est contrôle par le bouton rotatif situé sur le côte gauche de la lunette. Déplacez-le vers le haut en le maintainant pour intensifier l'illumination du point au niveau désire, ou vers le bas pour l'assombrir. Pour un ajustement précis, tapotecz très brievement dans la direction souhaïée jusqu'à reglage qui vous convient le mistrin. Le réticule est alimenté par une pile au lithium de 3 volts CR2032. Pour
insérer une nouvelle pile, dévissez le couvercle du côte gauche, appuyez sur un côte de la pile pour la soulever, retirez-la et place la nouvelle pile à plat avec le côte (+) sur le haut. Nous vous recommendons de retarder la pile en cas de stockage prolongé (plus d'un mois). Le compartment contenant la pile de recharge peut être fixé sur le haut et sur le côte droit.
Remarque Veuillez you informant sur la reglementation locale pour la mise au rebut de vos produits electroniques. Ne les jetez jamais avec vos déchets menagers.
Ajustement de la parallaxe/du foyer
Toutes les lunettes sont regliées pour une image sans parallax jusqu'à 100m . Le modele 3-15x56 inclut un ajustement de la parallax de 50m
a l'infini. La parallax est le mouvement apparent du réticule par rapport à la cible lorsque l'oeil n'est pas aligné avec le centre de la lunette. Les images de distances différentes apparaissent avant ou après le réticule de la lunette. La parallax est plus visible avec des lunettes aux grossissements élevés. Pour ajuster la parallax, faites tourner le bouton situé sur
le côte gauche de la lunette jusqu'à ce que le chiffre correspondant à la distance estimée de la cible s'aligne avec la marque de référence. Si la distance est inconnue, faites tourner le bouton d'ajusteMENT jusqu'à ce que l'image cible soit parfaitement nette.
Lorsque la lunette est reglee sans parallax pour la distance à laquelle vous observez, vous devriez pouvoir bouger votre oeil sur le cote ou de haut en bas sans voir le reticule bouger par rapport à la cible.
Fixation de la lunette
La lunette de visée nécessite des colliers de 30 mm. Les modèles avec rail s'adaptent sur les bases standard pour rails « Z » ou Zeiss. Le cache-rail inclus peut être coupé pour combler l'espace ouvert restant après fixation. STEINER recommende d'utiliser des composants de
qualité et de faire appel à un armurier qualifié pour garantir une fixation sécurisée, un dégagement oculaire correct, un champ de vision complet et une précision maximale.
Entretien et maintenance
Votre lunette de visée Nighthunter Xtreme est entierement etanche et resistante à la buee grace au replissage d'azote.
L'objectif et les lentilles oculaires sont protégés contre les substances naturelles tenaces telles que l'huile, les acides ou l'eau salée grâce à la Nano-Protection STEINER. Cette surface est extrémement résistance à l'eau et très facilement nettoyable. Si les lentilles sont exposées à la poussière, à la saleté ou à la boue, suivez les quelques étapes ci-dessous:
Veiliez à enlever les grains de poussière avant le nettoyage final pour éviter tout endommagement du revétement des lentilles. Les débris ou grosses saletés doivent être retirés de la surface de la lentille.
Positionné la lunette de façon à ce que les particules tombent de la lentille, puis utilisez une Brosse souple pour retarder doucement les débris, tout en souffrant sur la lentille pour déloger les particules. Pour les saletés plus importantes comme de la boue séchéé, utilisez un spray d'eau clair ou un produit de nettoyage pour lentille afin de retarder la saleté. Pour un nettoyage rapide, utilisez le tissu de nettoyage fourni dans l'étui de protection en néoprène.
Votre lunette de visée STEINER vous apportera des années de performances fiables si vous lui apportez l'entretien et le traitement appropriés. Toutes les parties mobiles sont lubrifiées en permanence. Seul un nettoyage occasionnel de l'extérieur de la lunette et de la lentille extérieure est nécessaire.
Ne démonze jamais votre lunette. Tout désassemblage par une personne autre que les collaborateurs de notre usine annulera la garantie. Si vous rencontres des problèmes avec votre lunette de visée STEINER, apportez-la auprès de votre revendeur pour la faire réparer à l'usine.
Garantie
En achetant une lunette de visée STEINER, vous faites lechioir des produits précis, robustes et de qualite. Nous garantissons un fonctionnement durable de votre lunette de visée et vous offrons une garantie de 10 ans à compter de la date d'achat. Les pieces d'usure telles que les piles ou les parties en caoutchoun sont exclues. La garantie des pieces électroniques est limitee a 2 ans. Conservez la fiche de garantie, située sur la derniere page, dans un endroit sur. Pour toute commande de garantie, replisssez integralement cette fiche et faites-la nous parvenir accompagnee de la preuve d'achat et de la lunette de visee.
Pour plus d'informations, consultez notre site Web : www.steiner.de
| Caracteristiques techniques | Nighthunter Xtreme 3-15×56 |
| Numéro d'article sans rail 87510002 | 04 8750000204 8753000 |
| Numéro d'article avec rail 87510032 | 04 8750003204 8753003 |
| Diamètre du tube de l'objectif 62 mm | 57 mm 50 mm 30 mm |
| Ø effectif de l'objectif 56,0 - 31,2 mm | mm 50,0 - 23,2 mm 42,0 |
| Min. / max. grossissement 3× / 15× | 2× / 10× 1,6× / 8× 1×/ |
| Poids avec rail sans rail | 810 g 770 g |
| Longueur | 360 mm |
| Plage de température | De -25 °C à +65 °C |
| Pupille de sortie | 10,4 - 3,7 mm |
| Champ visuel à 100 m | 12,1 - 2,4 m |
| Dégagement oculaire | 90 mm 90 mm |
| Réglage de la dioptrie | -3 à +2 |
| Sans parallax | De 50 m à l'infini |
| Réticule | 4A-I |
| Position du réticule | Plan du 2° foyer Plan |
| Ajustement du réticule parblick à 100 m | 1 cm |
| Élévation / dérive max. à 100 m | 150 cm / 80 cm |
| Diamètre du tube central | 30 mm 30 mm |
| Diamètre oculaire 47 mm 47 mm | 47 mm 47 mm |
| Illumination du réticule | Variable à infini, capteur d'inclinaison, mise hors tension automatique |
| Optiques hautes performances | Haute définition |
| Nano-Protection® STEINER | Oui |
| Résistant à la pression de l'eau | Jusqu'à 2 mètres |
| Système sous pression STEINER | Oui |
| Accessoires | Étui de protection en néoprène, pile de rechange CR2032 |
| Garantie | 10 ans ** |
04875200020
04875200320
-19,4 mm 24
5×
0 mm 90 mm
du 2
50 mm30 mm
| Nighthunter Xtreme 2-10×50 | Nighthunter Xtreme 1,6-8×42 | Nighthunter Xtreme 1-5×24 |
| 4* | ||
| 4* | ||
| 0-11,5 mm | ||
| 750 g | 710 g | 610 g |
| 715 g | 680 g | 580 g |
| 352 mm | 330 mm | 295 mm |
| De -25 °C à +65 °C | De -25 °C à +65 °C | De -25 °C à +65 °C |
| 11,6-5,0 mm | 12,1-5,25 mm | 11,5-4,8 mm |
| 18,2-3,6 m | 23,1-4,5 m | 36,0-7,2 m |
| -3 à +2 | -3 à +2 | -3 à +2 |
| 100 m | 100 m | 100 m |
| 4A-I | 4A-I | 4A-I / 0-I |
| e foyer Plan | du 2 | e foyer Plan |
| 1 cm | 1 cm | 1 cm |
| 150 cm / 80 cm | 150 cm / 80 cm | 320 cm / 320 cm |
| Variable à infini, capteur d'inclinaison, mise hors tension automatique | Variable à infini, capteur d'inclinaison, mise hors tension automatique | Variable à infini, capteur d'inclinaison, mise hors tension automatique |
| Haute définition | Haute définition | Haute définition |
| Oui | Oui | Oui |
| Jusqu'à 2 mètres | Jusqu'à 2 mètres | Jusqu'à 2 mètres |
| Oui | Oui | Oui |
| Étui de protection en néoprène, pile de rechange CR2032 | Étui de protection en néoprène, pile de rechange CR2032 | Étui de protection en néoprène, pile de rechange CR2032 |
| 10 ans ** | 10 ans ** | 10 ans ** |
- Réticule 4A-1 ** 2 ans pour les pièces électroniques
