BEDIENUNGSANLEITUNG Nighthunter Xtreme 1.6-8x42 Steiner

Bedienungsanleitung Zielfernrohre deutsch 2

Optiken von STEINER und die Leidenschaft am Jagen - hier haben zwei Bereiche zueinander gefunden und sich gegenseit immer wieder neu inspiriert und damit insgesamt vorangebracht.

Jetzt wird die Legende der erfolgreichen STEINER-Jagdfernglaser mit der neuen Zielfernrohr-Generation Nighthunter Xtreme fortgeschrieben. Naturlich mit der sprichwörtlichen Robustheit, mit einer Herausragenden Optik und einem innovativen Konzept, das ganz auf die Bedürfnisse und Erwartungen von Järgern, denen die Jagd zurECHten Passion geworden ist, abgestimm ist.

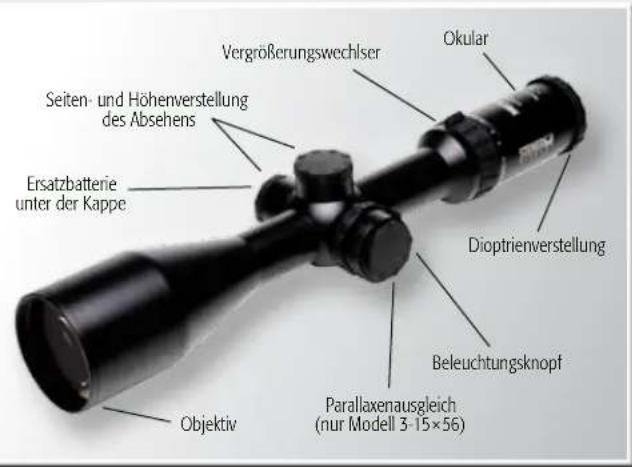

Fokussierung und Einstellung der Vergroßerung

Das Okular sollte so fokussiert sein, dass das Fadenkreuz scharf und schwarz erscheint. Die Einstellung erfolgt Schnell und einfach in zwei Schritten:

1 Richten Sie das Zielfernrohr in Richtung Himmel oder auf ein holles Objekt (z. B. Wand) und blichen Sie durch das Zielfernrohr. Wenn das Fadenkreuz besteht scharf und schwarz erscheint, ist eine Justierung nicht notwendig.
2 Falls dies nicht der Fall sein sollte, drehen Sie die Dioptrienverstellung bis das Fadenkreuz scharf und klar sightbar ist.

Bei Distanzen kürzer als 100 m empfehlen wir eine geringere Vergroßerung zu wahlen, um Probleme mit gleichzeitiger Fokussierung von Bild und Fadenkreuz zu vermeiden.

Um den Vergroßerungsfaktor zu erhöhen, drehen Sie den Vergroßerungswechseln nach links. Um die Vergroßerung zu verringgem, drehen Sieihn nach rechts. In der Mittelstellung markiert die Nase den mittleren Vergroßerungsbereich.

Warning Blichen Sie mit dem Zielfernrohr niemals in die Sonne oder eine andere helle Lichtquelle! Dies führt zur Schädigung ihrer Augen!

Seiten- und Hohenverstellung

Die Seiten- und Höhenverstellung zur prazisen Justierung des Absehens befindet sich unter den Schutzkappen. Die Absehenverstellungen sind so kalibriert, so dass ein Klick einem Zentimeter/100 Meter entspricht (1 Klick = 1 cm/100 m). Die Seiteverstellung ist auf der rechten Seite des Rohres, die Höhenverstellung besteht platziert.

Um den Treffpunkt nach oben hin zu verschiedene drehen Sie

im Uhrzeigersinn, markiert mit „UP“, umihn nach unten zu bewegendreten Sie gegen den Uhrzeigersinn, markiert „DN". Die seitliche Justierung erfolgt nach dem gleichen Prinzip. Die einzelnen Klicks sind hörund fuhlbar.

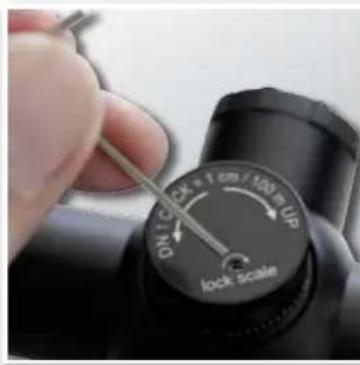

Sobald ihr Gewehr eingeschussen ist, konnen die Seiten- und Höhenverstellung auf „0" setzen. Lockern Sie dazu den Einstellknopf mit beiliegendem Inbusschlüssel, drehen Sie die Skala zum Nullpunkt undziehen Sie dann die Inbusschraube wieder fest (siehe Foto).

Absehenbeleuchting

STEINER Nighthunter Xtreme-Zielfemrohre haben einen zuschaltbaren roten Leuchtpunkt in der Mitte des Absehens. Schalten Sie die Beleuchtung ein, indem Sie den Schalter nach vorne (ON) drucken. Durch Drücken nach hinten (OFF) schaltet sie sich ab. Die Beuleuchtung schaltet automatisch aus, sobald Sie ihr Gewehr senkrecht stellen oder auf die Seite legen. Sobald Sie das Gewehr wieder in Anschlag bringen, schaltet der

Be wegungs-Sensor automatisch die Beleuchtung in der gespeicherter letzten Helligeitsstärke wieder ein. Um die Batterie zu schonen, schaltet sich die Beleuchtung nach 3 Stunden komplett aus. Um sie dann wieder einzuschalten muss der Schalter zuerst auf "OFF" gestellt werden und dann wieder auf "ON". Wenn der Leuchtpunkt blinkt, muss die Batterie gewechselt werden.

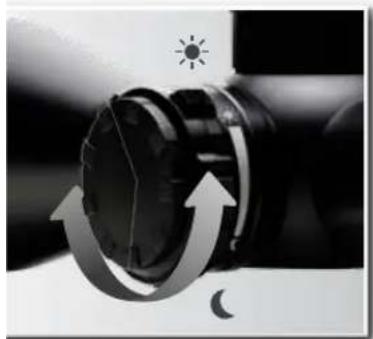

Die Helligkeit wird durch den drehbaren Leuchtstärkeregler eingestellt, der auf der linken Seite des Zielfernrohres zu finden ist. Die Helligkeit des Leuchtpunkts wird veringert indem Sie den Beleuchtungsknopf nach

unten drehen; bei einer Drehung nach oben wird der Leuchtpunkt heller. Für das Feinjustieren kann der Knopf kurz in die gewünschte Richtung angeitpt werden bis die gewünschte Helligkeit erreicht ist. Die Absehenbeleuchting wird von einer 3 Volt Batterie CR 2032 betrieben. Um eine neue Batterie einzusetzen, schrauben Sie das Batteriefach auf der linken Seite auf. Drucken Sie die Batterie an

einer Stelle um sie anzuheiten und zu entnahmen. Setzen Sie eine neue Batterie mit flacher Seite (+) nach oben ein. Falls Sie das Zielfernrohr länger nicht benutzen (über einen Monat) ist es ratsam die Batterie zu entfernen. Die Kappe mit der Ersatzbatterie kann sowohl oben wie rechts angebracht werden.

Anmerkungitte informieren Sie sich uber die ortlichen Vorschriften zur Entsorgung von elektronischen Produktien.Werfen Sie Batterienie ne in den Hausmull.

Parallaxeneinstellung

Alle Zielfernrohe sind parallaxfrei auf 100 m justiert. Das Modell 3 - 15 × 56 hat einen Parallax-Ausgleich von 50 m bis unendlich. Die Parallax beschreiben die sichtbare Bewegung des Fadenkreuzes in Relation zum

Ziel, wenn das Auge nicht direkt durch die Mittelachse des Zielfernrohresblick. Die Parallax ist nur bei Zielfernrohren mit higherer Vergroßerung auffallig. Um die Parallax auszu gleichen stellen Sie den Einstellung auf der linken Seite des Zielfern rohres auf die entsprechende Ziel entflammung. Falls Sie die Entflammung nicht kennen drehen Sie am Einstellung bis das

Ziel scharf fokussiert ist. Das Zielernrohr ist parallaxfrei eingestellt wenn Sie ihr Auge seitlich oder auf- und abwarts bewegen, ohne dass sich das Absehen in Relation zum Ziel zu bewegen scheint.

Montage des Zielfernrohres

Die Montage erfolgt mit 30 mm Ringen. Die Modelle mit Schiene sind für eine „Z" bzw., Zeiss"-Montageschiene ausgelegt. Die mitgelieferte Abdeckung kann zugeschnitten werden um nach der Montageden verbliebenen Bereich der Schienenöffnung abzudecken.

STEINER empfeht die Verwendung hochwertiger Montagen sowie die Beauftragung eines qualifizierten Buchsen machers, um eine sichere Montage, einen korrekten Augenabstand, die Nutzung des kompletten Sehfelds und maximale Prazision zu gewährleisten.

Reinigung und Pflege

Ihr Nighthunter Xtreme-Zielfernrohr ist wasserdicht und dank der Stickstoff-Füllung beschlagfrei. Objektiv- und Okularinsen sind durch die STEINER Nano-Protection³⁹ vor aggressiven Substanzen wie Öl, Säuren und Salzwasser geschützt; die Oberfläche ist extrem wasserabweisend und leicht zu reinigen. Für den Fall, dass die Linsen Staub, Schmutz oder Schlamm ausgesetzt wurden, befolgen Sieitte folgende Schritte:

Grober Schmutz muss zunachst von der Linse entfernt werden um eine Schädigung der Linsenbeschichtung zu vermeiden. Benutzen Sie einen weichen Pinsel um Ablagerungen/Schmutz vorsichtig weg-zubürsten und halten Sie das Zielfernrohr damit so, dass die Teilchen herabfallen konnen. Blasen Sie gleichzeitig die Schmutzpartikel von der Linse. Bei extrem starken Verschmutzungen wie getrockneten Schlamm, konnen Sie die Linse mit klarem Wasser oder einem Linsenreinigungsmittel besprühen um die Verschmutzung zu ent fernen Zum schllen Reinigen konnen Sie das Putztuch benutzen, das in der Neoprenschutzhülle eingenaht ist.

Wenn Sie Ihr STEINER-Zielfernrohr regelmäß reinigen und pflege wird es Ohnen jahrelang zuverlässige Dienste leisten. Alle beweglichen Teile sind dauerhaft geschmiert. Nur die Oberflüche des Zielfernrohres und die Außenseiten der Linsen müssen gelegentlich gereinigt werden.

Zerlegen Sie niemals Ihr Zielfernrohr, dadurch wurde die Garantie erloschen. Falls Probleme mit ihrem STEINER-Zielfernrohr auftreten sollenen, bringen Sie esitte zu ihrem Handler, der es zur Reparatur an STEINER einsendet.

Garantie

Mit dem Kauf eines STEINER-Zielfernrohres setzen Sie Ihr Vertauen in die Prazision, Robustheit und Qualität unserer Produkte. Im Gegenzug übernehmen wir die Gewähr für die langjährige Funktion des Zielfernrohres und gewähren eine zehnjährige Garantie ab Kauf datum. Ausgenommen sind Verschleiße wie Batterien oder Gummierungen. Für die Elektronik ist die Garantie auf 2 Jahre beschränkt.itte bewahren Sie den Garantie-Pass, den Sie auf der letzten Seite finden, sorgfältig auf. Senden Sieihn im Garantiefall vollständig ausgefüllt zusammen mit dem Kaufbeleg und ihrer Zielfernrohr an uns zurück.

Bitte besuchen Sie unsere Website www.steiner.de um weitere Informationen zu erhalten.

Technische Daten	Nighthunter Xtreme 3-15×56
Artikelnummer ohne Schiene 8751000	204 8750000204 875300
Artikelnummer mit Schiene 8751003	204 8750003204 875300
Objektivrohrdurchmesser 62 mm 57	mm 50 mm 30 mm
Wirksamer Objektiv-Ø 56,0 - 31,2	mm 50,0 - 23,2 mm 42,0
Vergroßerung min. / max. 3× / 15×	2× / 10× 1,6× / 8×
Gewicht mit Schiene ohne Schiene	810 g 770 g
Länge	360 mm
Funktionsbereich	-25 °C bis +65 °C
Austrittspuppe	10,4 - 3,7 mm
Sehfeld auf 100 m	12,1 - 2,4 m
Augenabstand	90 mm 90 mm
Dioptriausgleich	-3 bis +2
Parallaxfrei	50 m bis unendlich
Absehen	4A-I
Absehenlage	2. Bildebene
Absehen-Verstellung pro Click auf 100 m	1 cm
Max. Stellweg auf 100 m Höhe / Seite	150 cm / 80 cm
Mittelrohrdurchmesser	30 mm 30 mm
Okulardurchmesser	47 mm 47 mm
Absehenbeleuchtung	stufenlos, Neigungs-sensor, Auto-Off
High-Performance-Optik	High Definition
STEINER Nano-Protection®	Ja
Druckwasserdicht	bis 2 Meter
STEINER Stickstoff-Füllung	Ja
Zubehör	Neoprenhaube, Ersatzbatterie CR 2032
Garantie	10 Jahre **

02048752000
204 87520032
-19,4mm24
1x
40 mm 90 mm
0 mm 30 mm
7mm47mm

Nighthunter Xtreme 2-10×50	Nighthunter Xtreme 1.6-8×42	Nighthunter Xtreme 1-5×24
204*
04*
0-11,5 mm
5×
750 g	710 g	610 g
715 g	680 g	580 g
352 mm	330 mm	295 mm
-25 °C bis +65 °C	-25 °C bis +65 °C	-25 °C bis +65 °C
11,6-5,0 mm	12,1-5,25 mm	11,5-4,8 mm
18,2-3,6 m	23,1-4,5 m	36,0-7,2 m
-3 bis +2	-3 bis +2	-3 bis +2
100 m	100 m	100 m
4A-I	4A-I	4A-I / 0-I
2. Bildebene	2. Bildebene	2. Bildebene
1 cm	1 cm	1 cm
150 cm / 80 cm	150 cm / 80 cm	320 cm / 320 cm
stufenlos, Neigungs-sensor, Auto-Off	stufenlos, Neigungs-sensor, Auto-Off	stufenlos, Neigungs-sensor, Auto-Off
High Definition	High Definition	High Definition
Ja	Ja	Ja
bis 2 Meter	bis 2 Meter	bis 2 Meter
Ja	Ja	Ja
Neoprenhaube, Ersatz-batterie CR 2032	Neoprenhaube, Ersatz-batterie CR 2032	Neoprenhaube, Ersatz-batterie CR 2032
10 Jahre **	10 Jahre **	10 Jahre **

• Strichplatte 4A-1 ** 2 Jahre auf elektronische Teile
