MANUALE UTENTE Lilibet TC 9 kW Pro2 Palazzetti

desideriamo innanzitutto ringraziarLa per la preferenza che ha voluto accordarci acquistando il nostro prodotto e ci congratuliamo con Lei per la scelta.

Per consentirLe di utilizzare al meglio il suo prodotto, la invitiamo a seguire attentamente quanto descritto nel presente manuale.

Dear Customer,

1.3 Caratteristiche tecniche .....8

1.3.1 Modelli LILIBET US - LILIBET 8

1.3.2 Modelli LILIBET TC US - LILIBET TC 10

1.3.3 Distanze minime di sicurezza....12

1.3.4 Distanze minime per la corretta manutenzione e gestione .....13

2 VESTIZIONE 14

2.1 Smontaggio e montaggio della vestizione ..... 14

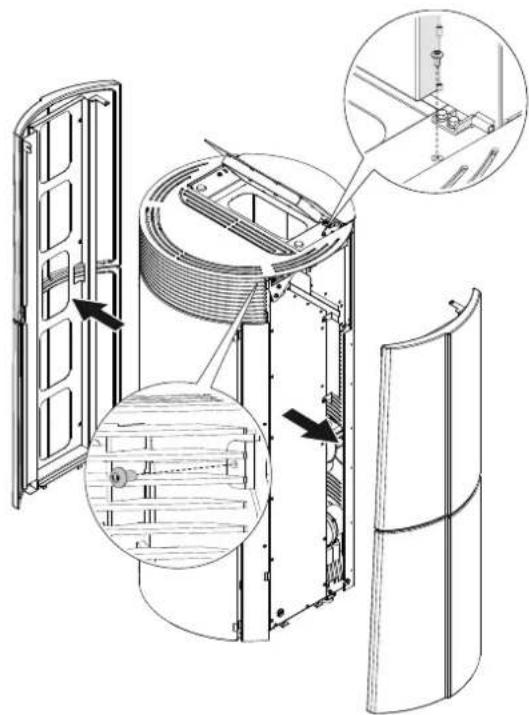

2.1.1 Smontaggio fianchi 14

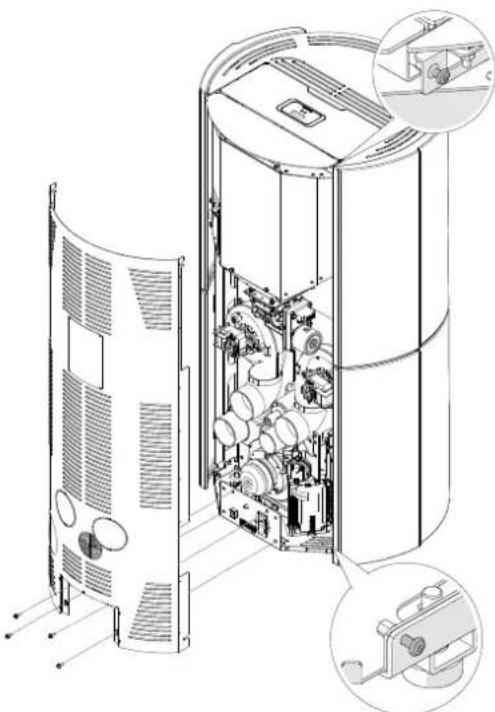

2.1.2 Smontaggio schienale 14

2.1.3 Smontaggio del top ..... 15

1 CONOSCERE IL PRODOTTO

1.1 Componenti principali

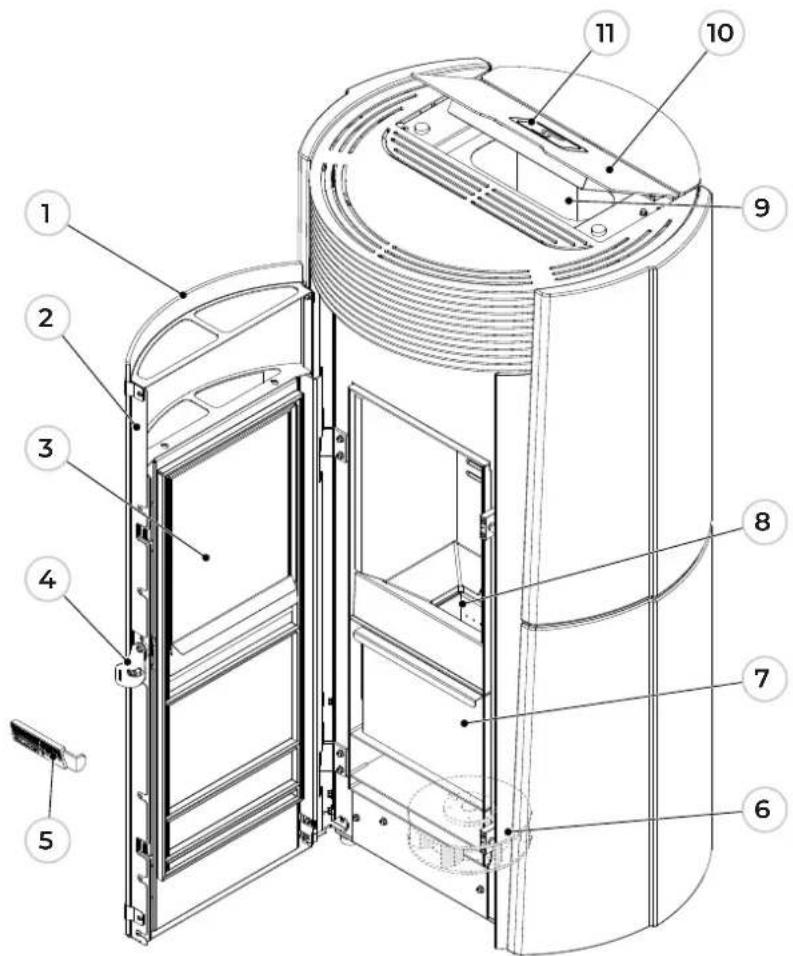

1.1.1 LILIBET

1 Vetro rivestimento porta
2 Porta
3 Vetro porta interno
4 Maniglia di apertura
5 Maniglia fredda
6 Ventilatore ambiente
7 Cassetto cenere
8 Braciere
9 Serbatoio pellet
10 Coperchio serbatoio
11 Display

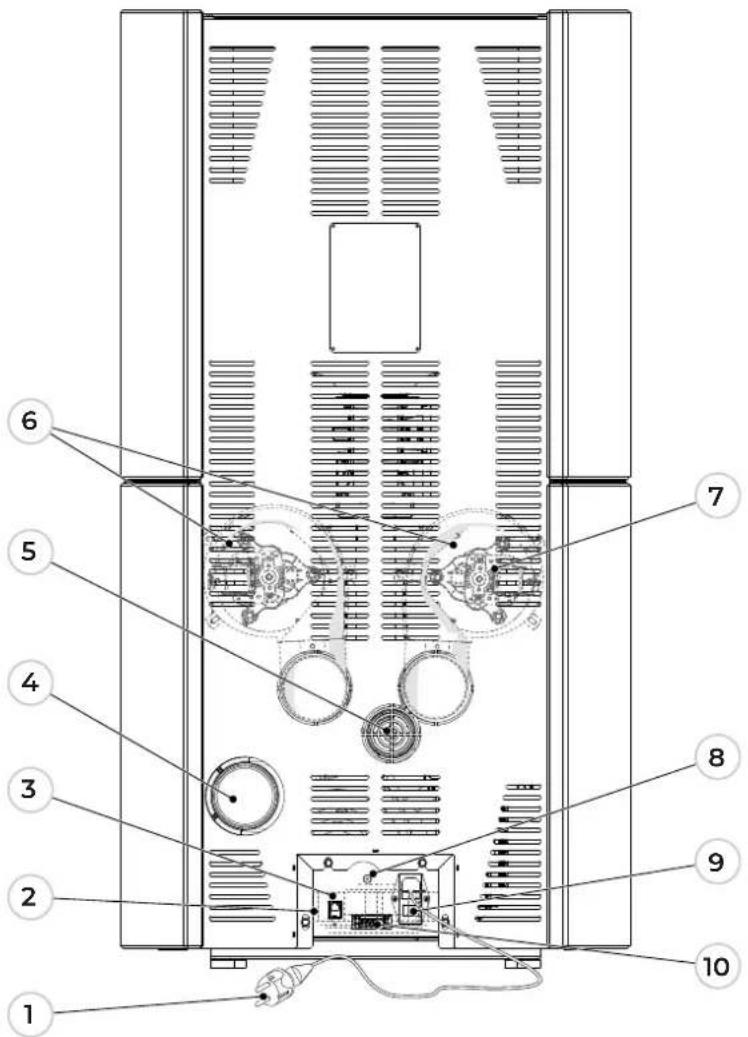

1 Cavo di alimentazione
2 Ventilatore ambiente
3 Connettore RJ11
4 Tubo di uscita fumi
5 Termostato a riarmo manuale
6 Interruttore di accensione
7 Morsettiera 6 pin
8 Tubo aria comburente
9 Ventilatore posteriore (PRO2 - se presente)
10 Ventilatori posteriori (PRO3 - se presente)

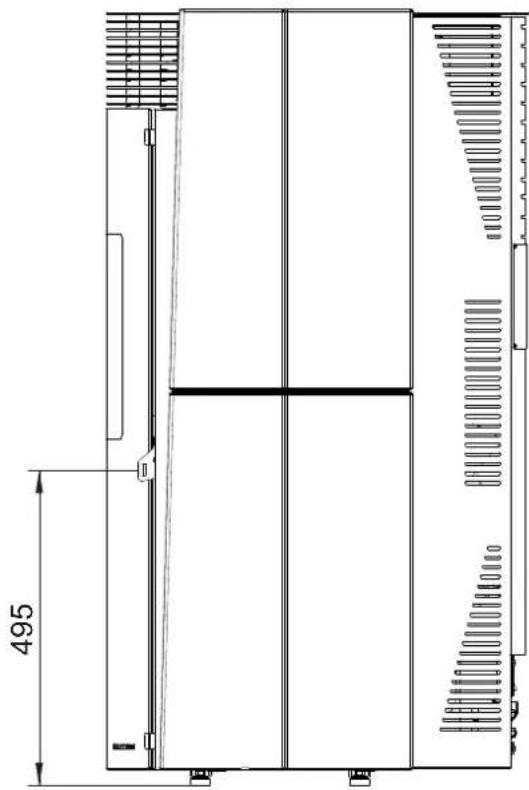

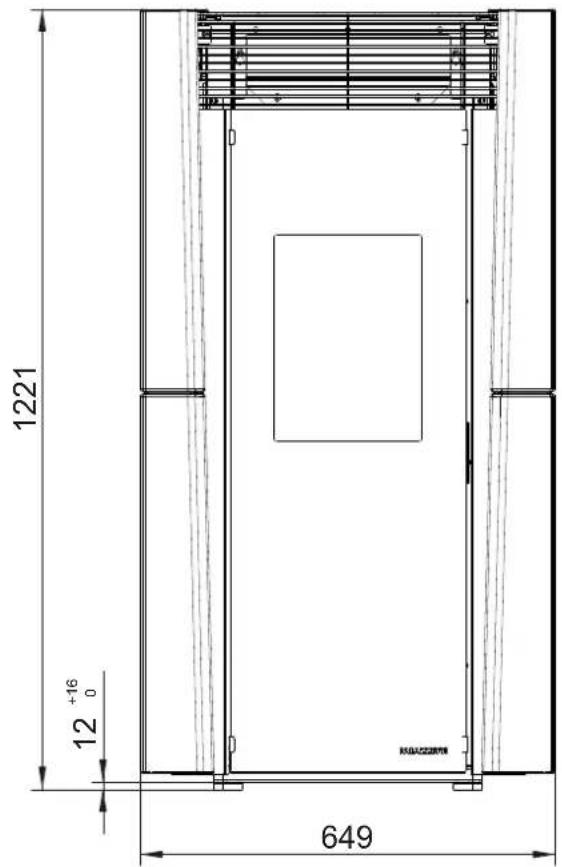

1.2 Dimensioni

1.2.1 Modelli LILIBET US - LILIBET TC US

1221 [phone]

1.3 Caratteristiche tecniche

1.3.1 Modelli LILIBET US - LILIBET

Par. Descrizione UM			LILIBET9US	LILIBET9 USPro 2	LILIBET12US	LILIBET12 USpro 2
P_nom	Potenza termica nominale kW 9 12
P_part	Potenza termica a carico parziale kW 3.2
_nom	Efficienza dell'apparecchio alla potenza termica nominale % 91 90
_part	Efficienza dell'apparecchio alla potenza termica a carico parziale	%			89
_S	Efficienza del riscaldamento stagionale dell'apparecchio alla potenza termica nominale	%	87.4			86.5
EEI	Indice di efficienza energetica, espresso come numero intero		128			127
CO_nom (13% O_2 )	Emissione di CO al 13% di ossigeno alla potenza termica nominale	mg/m3			50
CO_part (13% O_2 )	Emissione di CO al 13% di ossigeno alla potenza termica parziale	mg/m3			298
NO_xnom (13% O_2 )	Emissione di NOx al 13% di ossigeno alla potenza termica nominale	mg/m3			99
NO_xpart (13% O_2 )	Emissione di NOx al 13% di ossigeno alla potenza termica parziale	mg/m3			57
OCG_nom (13% O_2 )	Emissione di idrocarburi al 13% di ossigeno alla potenza termica nominale	mg/m3			2
OCG_part (13% O_2 )	Emissione di idrocarburi al 13% di ossigeno alla potenza termica parziale	mg/m3			4
PM_nom (13% O_2 )	Emissione di particolato al 13% di ossigeno alla potenza termica nominale	mg/m3	5			15
PM_part (13% O_2 )	Emissione di particolato al 13% di ossigeno alla potenza termica parziale	mg/m3			7
p_nom	Tiraggio dei fumi alla potenza termica nominale	Pa			12
p_part	Tiraggio dei fumi alla potenza termica parziale	Pa			10
el_ss	Consumo di energia elettrica ausiliaria in standby	kW			0.002
el_max	Consumo di energia elettrica ausiliaria alla potenza termica nominale	kW			0.055
el_min	Consumo di energia elettrica ausiliaria alla potenza termica parziale	kW			0.012
E	Tensione di alimentazione	V			230
f	Frequenza di alimentazione	Hz			50
W_max	Potenza elettrica massima assorbita. dato intero	W			360
T_snom	Temperatura di uscita del gas di scarico alla potenza termica nominale	°C	201			250
T_spart	Temperatura di uscita del gas di scarico alla potenza termica parziale	°C			131
T_class	Classificazione del camino in conformità alla norma di riferimento				400
_fg nom	Flusso di massa del gas di scarico alla potenza termica nominale	g/s	5.5			6.1
_fg part	Flusso di massa del gas di scarico alla potenza termica parziale	g/s			3.8
	CO_2	%	12.7			15.4
	Massimo tiraggio consentito canna fumaria	Pa			20
	Minimo tiraggio consentito canna fumaria	Pa			6
	Tiraggio minimo per dimensionamento del camino	Pa			0.0
	Peso	kg	180			195
	Capacità serbatoio di alimentazione	kg			15
	Stufa adatta per locali non inferiori a	m3			28
	Diametro uscita fumi	mm			80
	Combustibile	-			Pellet
	Diametro presa d'aria esterna	mm			100
Par. Descrizione UM			LILIBET9	LILIBET9 Pro 2	LILIBET13	LILIBET13 Pro 3
P_nom	Potenza termica nominale kW 9 13.2
P_part	Potenza termica a carico parziale kW 3.2
_nom	Efficienza dell'apparecchio alla potenza termica nominale	%	91			90
_part	Efficienza dell'apparecchio alla potenza termica a carico parziale	%		89
_s	Efficienza del riscaldamento stagionale dell'apparecchio alla potenza termica nominale	%	87.4			86.6
EEI	Indice di efficienza energetica, espresso come numero intero		128			127
CO_nom (13% O_2 )	Emissione di CO al 13% di ossigeno alla potenza termica nominale	mg/m3		50
CO_part (13% O_2 )	Emissione di CO al 13% di ossigeno alla potenza termica parziale	mg/m3		298
NO_nom (13% O_2 )	Emissione di NOx al 13% di ossigeno alla potenza termica nominale	mg/m3		99
NO_part (13% O_2 )	Emissione di NOx al 13% di ossigeno alla potenza termica parziale	mg/m3		57
OCG_nom (13% O_2 )	Emissione di idrocarburi al 13% di ossigeno alla potenza termica nominale	mg/m3		2
OCG_part (13% O_2 )	Emissione di idrocarburi al 13% di ossigeno alla potenza termica parziale	mg/m3		4
PM_nom (13% O_2 )	Emissione di particolato al 13% di ossigeno alla potenza termica nominale	mg/m3	5			15
PM_part (13% O_2 )	Emissione di particolato al 13% di ossigeno alla potenza termica parziale	mg/m3		7
p_nom	Tiraggio dei fumi alla potenza termica nominale	Pa	10			12
p_part	Tiraggio dei fumi alla potenza termica parziale	Pa	12			10
el_sia	Consumo di energia elettrica ausiliaria in standby	kW		0.002
el_max	Consumo di energia elettrica ausiliaria alla potenza termica nominale	kW		0.055
el_min	Consumo di energia elettrica ausiliaria alla potenza termica parziale	kW		0.012
E	Tensione di alimentazione	V		230
f	Frequenza di alimentazione Hz 50
W_max	Potenza elettrica massima assorbita. dato intero	W		360
T_snom	Temperatura di uscita del gas di scarico alla potenza termica nominale	°C	201			269
T_spart	Temperatura di uscita del gas di scarico alla potenza termica parziale	°C		131
T_class	Classificazione del camino in conformità alla norma di riferimento			400
_fg nom	Flusso di massa del gas di scarico alla potenza termica nominale	g/s	5.5			6.4
_fg part	Flusso di massa del gas di scarico alla potenza termica parziale	g/s		3.8
	CO_2	% 12.7		16.4
	Massimo tiraggio consentito canna fumaria	Pa		20
	Minimo tiraggio consentito canna fumaria	Pa		6
	Tiraggio minimo per dimensionamento del camino	Pa		0.0
	Peso	kg		170
	Capacità serbatoio di alimentazione	kg		18
	Stufa adatta per locali non inferiori a	m3		28
	Diametro uscita fumi	mm		80
	Combustibile	-		Pellet
	Diametro presa d'aria esterna	mm 100		110

1.3.2 Modelli LILIBET TC US - LILIBET TC

Par. Descrizione UM		LILIBET TC 9 US	LILIBET TC 9 US Pro 2	LILIBET TC 12 US	LILIBET TC 12 US Pro 2
P_nom	Potenza termica nominale kW 9.3 12
P_part	Potenza termica a carico parziale kW 2.8
_nom	Efficienza dell'apparecchio alla potenza termica nominale % 91 90
_part	Efficienza dell'apparecchio alla potenza termica a carico parziale % 90
_S	Efficienza del riscaldamento stagionale dell'apparecchio alla potenza termica nominale	% 87.4 86.5
EEI	Indice di efficienza energetica, espresso come numero intero		128		127
CO_nom (13% O_2 )	Emissione di CO al 13% di ossigeno alla potenza termica nominale	mg/m3		50
CO_part (13% O_2 )	Emissione di CO al 13% di ossigeno alla potenza termica parziale	mg/m3		250
NO_xnom (13% O_2 )	Emissione di NOx al 13% di ossigeno alla potenza termica nominale	mg/m3		99
NO_xpart (13% O_2 )	Emissione di NOx al 13% di ossigeno alla potenza termica parziale	mg/m3		92
OCG_nom (13% O_2 )	Emissione di idrocarburi al 13% di ossigeno alla potenza termica nominale	mg/m3		2
OCG_part (13% O_2 )	Emissione di idrocarburi al 13% di ossigeno alla potenza termica parziale	mg/m3		5
PM_nom (13% O_2 )	Emissione di particolato al 13% di ossigeno alla potenza termica nominale	mg/m3	9		13
PM_part (13% O_2 )	Emissione di particolato al 13% di ossigeno alla potenza termica parziale	mg/m3		16
p_nom	Tiraggio dei fumi alla potenza termica nominale	Pa		12
p_part	Tiraggio dei fumi alla potenza termica parziale	Pa		10
el_sis	Consumo di energia elettrica ausiliaria in standby	kW		0.002
el_max	Consumo di energia elettrica ausiliaria alla potenza termica nominale	kW		0.055
el_min	Consumo di energia elettrica ausiliaria alla potenza termica parziale	kW		0.012
E	Tensione di alimentazione	V		230
f	Frequenza di alimentazione	Hz		50
W_max	Potenza elettrica massima assorbita. dato intero	W		360
T_snom	Temperatura di uscita del gas di scarico alla potenza termica nominale	°C	220		253
T_spart	Temperatura di uscita del gas di scarico alla potenza termica parziale	°C		127
T_class	Classificazione del camino in conformità alla norma di riferimento			400
_fg nom	Flusso di massa del gas di scarico alla potenza termica nominale	g/s	4.9		5.9
_fg part	Flusso di massa del gas di scarico alla potenza termica parziale	g/s		3.4
	CO_2	%	14.7		15.8
	Massimo tiraggio consentito canna fumaria	Pa		20
	Minimo tiraggio consentito canna fumaria	Pa		6
	Tiraggio minimo per dimensionamento del camino	Pa		0.0
	Peso	kg 180		195
	Capacità serbatoio di alimentazione	kg		15
	Stufa adatta per locali non inferiori a	m3	28		60
	Diametro uscita fumi	mm		80
	Combustibile	-		Pellet
	Diametro presa d'aria esterna	mm		100

Par. Descrizione UM			LILIBET TC 9	LILIBET TC 9 Pro 2	LILIBET TC 13	LILIBET TC 13 Pro 3
P_nom	Potenza termica nominale kW 9.3 13
P_part	Potenza termica a carico parziale kW 2.8
_nom	Efficienza dell'apparecchio alla potenza termica nominale % 91 90
_part	Efficienza dell'apparecchio alla potenza termica a carico parziale	%		90
_s	Efficienza del riscaldamento stagionale dell'apparecchio alla potenza termica nominale	%	87.4	87.3	86.6	86.3
EEI	Indice di efficienza energetica, espresso come numero intero		128		127
CO_nom (13% O_2 )	Emissione di CO al 13% di ossigeno alla potenza termica nominale	mg/m3		50
CO_part (13% O_2 )	Emissione di CO al 13% di ossigeno alla potenza termica parziale	mg/m3		250
NO_xnom (13% O_2 )	Emissione di NOx al 13% di ossigeno alla potenza termica nominale	mg/m3		99
NO_xpart (13% O_2 )	Emissione di NOx al 13% di ossigeno alla potenza termica parziale	mg/m3		92
OCG_nom (13% O_2 )	Emissione di idrocarburi al 13% di ossigeno alla potenza termica nominale	mg/m3		2
OCG_part (13% O_2 )	Emissione di idrocarburi al 13% di ossigeno alla potenza termica parziale	mg/m3		5
PM_nom (13% O_2 )	Emissione di particolato al 13% di ossigeno alla potenza termica nominale	mg/m3	9		13
PM_part (13% O_2 )	Emissione di particolato al 13% di ossigeno alla potenza termica parziale	mg/m3		16
p_nom	Tiraggio dei fumi alla potenza termica nominale	Pa		12
p_part	Tiraggio dei fumi alla potenza termica parziale	Pa		10
el_SB	Consumo di energia elettrica ausiliaria in standby	kW		0.002
el_max	Consumo di energia elettrica ausiliaria alla potenza termica nominale	kW	0.055	0.075	0.055	0.13
el_min	Consumo di energia elettrica ausiliaria alla potenza termica parziale	kW		0.012
E	Tensione di alimentazione	V		230
f	Frequenza di alimentazione	Hz		50
W_max	Potenza elettrica massima assorbita. dato intero	W		360
T_snom	Temperatura di uscita del gas di scarico alla potenza termica nominale	°C	220		265
T_spart	Temperatura di uscita del gas di scarico alla potenza termica parziale	°C		127
T_class	Classificazione del camino in conformità alla norma di riferimento			400
_fg nom	Flusso di massa del gas di scarico alla potenza termica nominale	g/s	4.9		6.3
_fg part	Flusso di massa del gas di scarico alla potenza termica parziale	g/s		3.4
	CO_2	% 14.7		16.3
	Massimo tiraggio consentito canna fumaria	Pa		20
	Minimo tiraggio consentito canna fumaria	Pa		6
	Tiraggio minimo per dimensionamento del camino	Pa		0.0
	Peso	kg	180		170
	Capacità serbatoio di alimentazione	kg		18
	Stufa adatta per locali non inferiori a	m3		28
	Diametro uscita fumi	mm		80
	Combustibile	-		Pellet
	Diametro presa d'aria esterna	mm 100		110

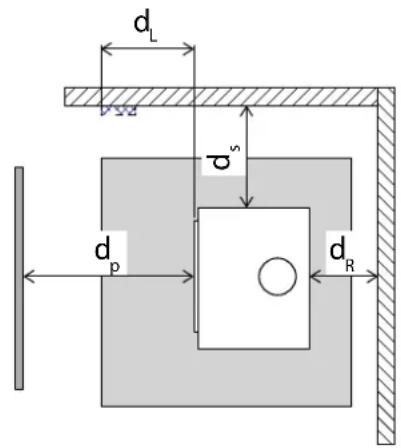

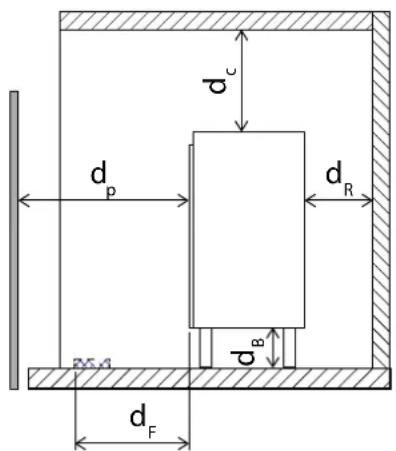

1.3.3 Distanze minime di sicurezza

Par. Descrizione UM			LILIBET 9 US	LILIBET 9 US Pro 2	LILIBET 12 US	LILIBET 12 US pro 2
d_R	Distanze minime dalla parte posteriore da materiale combustibile mm 50
d_s	Distanze minime dai lati da materiale combustibile mm 200
d_c	Distanze minime dall'alto verso il materiale combustibile mm 750
d_p	Distanze minime dalla parte anteriore del materiale combustibile mm 800
d_	Distanze minime perimetriche inferiori rispetto a materiali combustibile attorno al prodotto	mm 1500
d_L	Distanze minime perimetriche frontali rispetto a materiali combustibile attorno al prodotto	mm 1500

Par. Descrizione UM			LILIBET 9	LILIBET 9 Pro 2	LILIBET 13	LILIBET 13 Pro 3
d_R	Distanze minime dalla parte posteriore da materiale combustibile mm 50
d_s	Distanze minime dai lati da materiale combustibile mm 200
d_c	Distanze minime dall'alto verso il materiale combustibile mm 750
d_p	Distanze minime dalla parte anteriore del materiale combustibile mm 800
d_f	Distanze minime perimetriche inferiori rispetto a materiali combustibile attorno al prodotto	mm 1500
d_L	Distanze minime perimetriche frontali rispetto a materiali combustibile attorno al prodotto	mm 1500

Par. Descrizione UM		LILIBET TC9 US	LILIBET TC 9US Pro 2	LILIBET TC12 US	LILIBET TC12 US Pro 2
d_R	Distanze minime dalla parte posteriore da materiale combustibile mm 50
d_s	Distanze minime dai lati da materiale combustibile mm 200
d_c	Distanze minime dall'alto verso il materiale combustibile mm 750
d_P	Distanze minime dalla parte anteriore del materiale combustibile mm 800
d_F	Distanze minime perimetriche inferiori rispetto a materiali combustibile attorno al prodotto	mm 1500
d_L	Distanze minime perimetriche frontali rispetto a materiali combustibile attorno al prodotto	mm 1500

Par. Descrizione UM			LILIBET TC 9	LILIBET TC 9 Pro 2	LILIBET TC 13	LILIBET TC 13 Pro 3
d_R	Distanze minime dalla parte posteriore da materiale combustibile mm 50
d_s	Distanze minime dai lati da materiale combustibile mm 200
d_c	Distanze minime dall'alto verso il materiale combustibile mm 750
d_p	Distanze minime dalla parte anteriore del materiale combustibile mm 800
d_F	Distanze minime perimetriche inferiori rispetto a materiali combustibile attorno al prodotto	mm 1500
d_L	Distanze minime perimetriche frontali rispetto a materiali combustibile attorno al prodotto	mm 1500

d_c d_p d_R d_B d_F 25.4

d_L σ_s d_p d_R

Figura 5

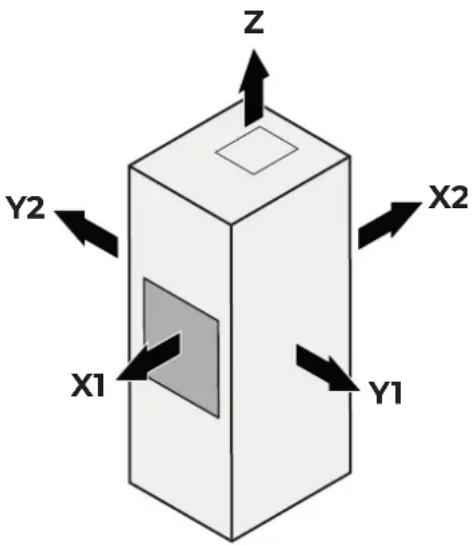

1.3.4 Distanze minime per la corretta manutenzione e gestione

Par. Descrizione UM			LILIBET 9US	LILIBET 9US Pro 2	LILIBET 12US	LILIBET 12US pro 2
X1 Distanze minime dalla parte anteriore del materiale combustibile mm 1000
X2 Distanze minime dalla parte posteriore da materiale combustibile mm 50
Y1 Distanze minime dai lati da materiale combustibile	mm 1000
Y2	Distanze minime dai lati da materiale combustibile	mm		1000
Z	Distanze minime dall'alto verso il materiale combustibile	mm		750
Par. Descrizione UM			LILIBET 9	LILIBET 9Pro 2	LILIBET 13	LILIBET 13Pro 3
X1 Distanze minime dalla parte anteriore del materiale combustibile mm 1000
X2 Distanze minime dalla parte posteriore da materiale combustibile mm 50
Y1 Distanze minime dai lati da materiale combustibile	mm 1000
Y2	Distanzeminime dai lati da materiale combustibile	mm		1000
Z	Distanzeminime dall'alto verso il materiale combustibile	mm		750
Par. Descrizione UM			LILIBET TC9 US	LILIBET TC9 US Pro 2	LILIBET TC12 US	LILIBET TC12 US Pro 2
X1 Distanze minime dalla parte anteriore del materiale combustibile mm 1000
X2 Distanze minime dalla parte posteriore da materiale combustibile mm 50
Y1 Distanze minime dai lati da materiale combustibile	mm 1000
Y2	Distance miniminimidai lati da materiale combustibile	mm		1000
Z	Distance minimindall'alto verso il materiale combustibile	mm		750
Par. Descrizione UM			LILIBET TC 9	LILIBET TC 9Pro 2	LILIBET TC 13	LILIBET TC13 Pro 3
X1 Distanze minime dalla parte anteriore del materiale combustibile mm 1000
X2 Distanzeminimidalla parte posteriore da materiale combustibile mm 50
Y1 Distanzeminimidai lati da materiale combustibile	mm 1000
Y2	Distance miniminidai lati da materiale combustibile	mm		1000
Z	Distance minimindall'alto verso il materiale combustibile	mm		750

Z Y2 X2 X1 Y1

Figura 6

2 VESTIZIONE

2.1 Smontaggio e montaggio della vestizione

2.1.1 Smontaggio fianchi

2.1.2 Smontaggio schienale

2.1.3 Smontaggio del top

Modelli LILIBET US - LILIBET TC US

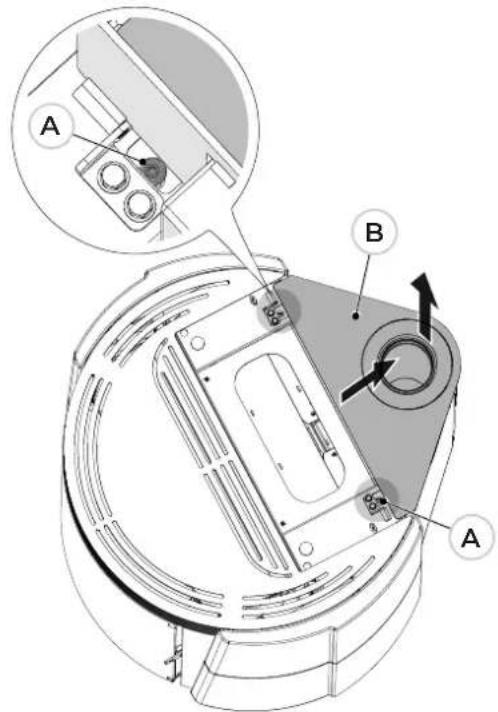

1. Allentare le viti (A) ed estrarre il piano (B)

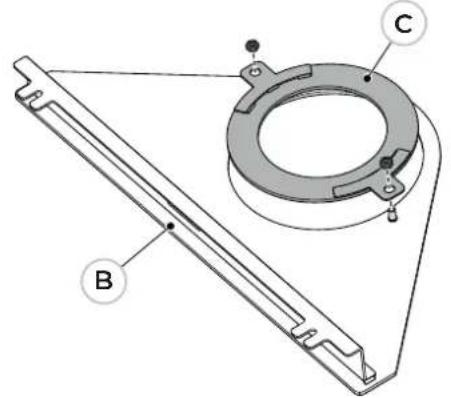

1. Ruotare il piano (B) e togliere il supporto (C) ove previsto il tubo concentrico.

Per il montaggio è necessario procedere nell'ordine inverso a quanto riportato nelle figure di smontaggio.

CONTENTS

Palazzetti si riserva di variare in qualunque momento e senza preavviso i propri prodotti nell'intento di migliorarli senza pregiudicarne le caratteristiche essenziali.
