BEDIENUNGSANLEITUNG Lilibet TC 9 kW Pro2 Palazzetti
Sehr geehrter Kunde,
Zuallererst möchten wir Ihnen für den uns gewährten Vorzug danken und Ihnen zur Wahl gratulieren.
Damit Sie Ihren neuen Produkt, so gut wie möglich benutzen können, bitten wir Sie, die in dieser Bedienungs- und Wartungsanleitung enthaltenen Angaben genau zu befolgen.
Estimado Cliente,
1.1 Hauptkomponenten .... 30
1.1.1 LILIBET 30
1.2 Abmessungen 32
1.2.1 Modelle LILIBET US - LILIBET TC US. 32
1.2.2 Modelle LILIBET - LILIBET TC 33
1.3 Technische Daten 34
1.3.1 Modelle LILIBET US - LILIBET 34
1.3.2 Modelle LILIBET TC US - LILIBET TC. 36
1.3.3 Mindestsicherheitsabstände 38
1.3.4 Mindestabstände für ordnungsgemäße Wartung und Handhabung. . . . . 39
2 VERKLEIDUNG 40
2.1 Verkleidung entfernen und anbringen .....40

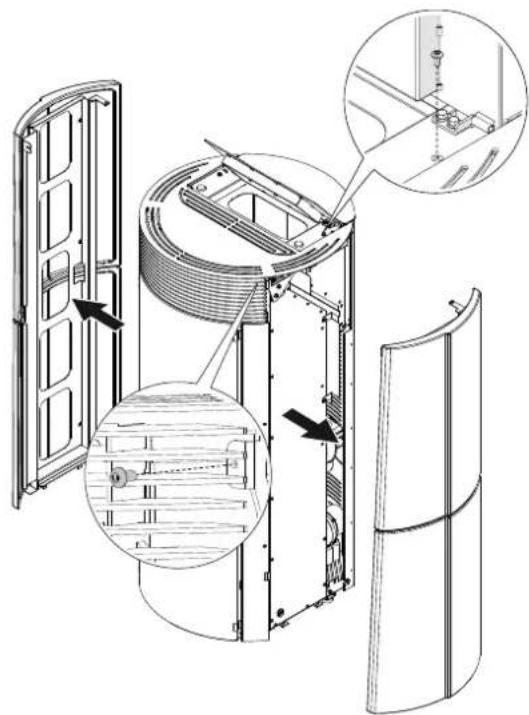

2.1.1 Seitenverkleidung abnehmen 40

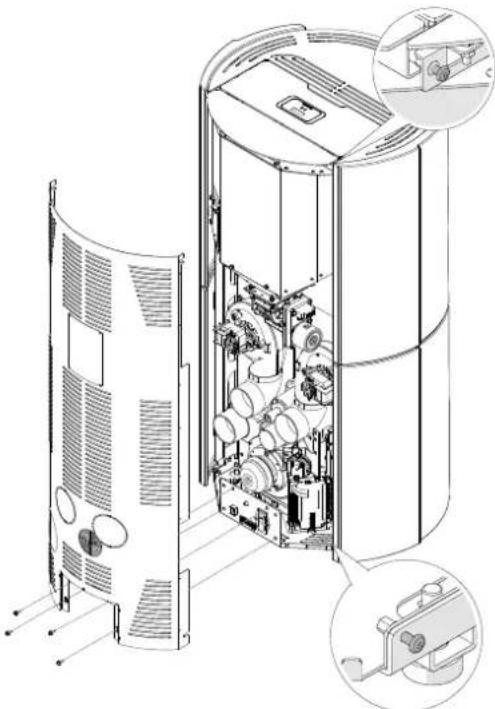

2.1.2 Hintere Verkleidung abnehmen....40

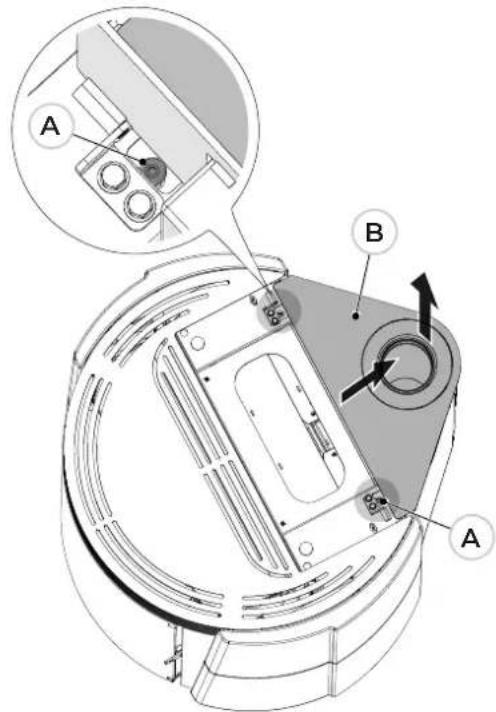

2.1.3 Abdeckung abnehmen. 41
1 PRODUKTANGABEN
1.1 Hauptkomponenten

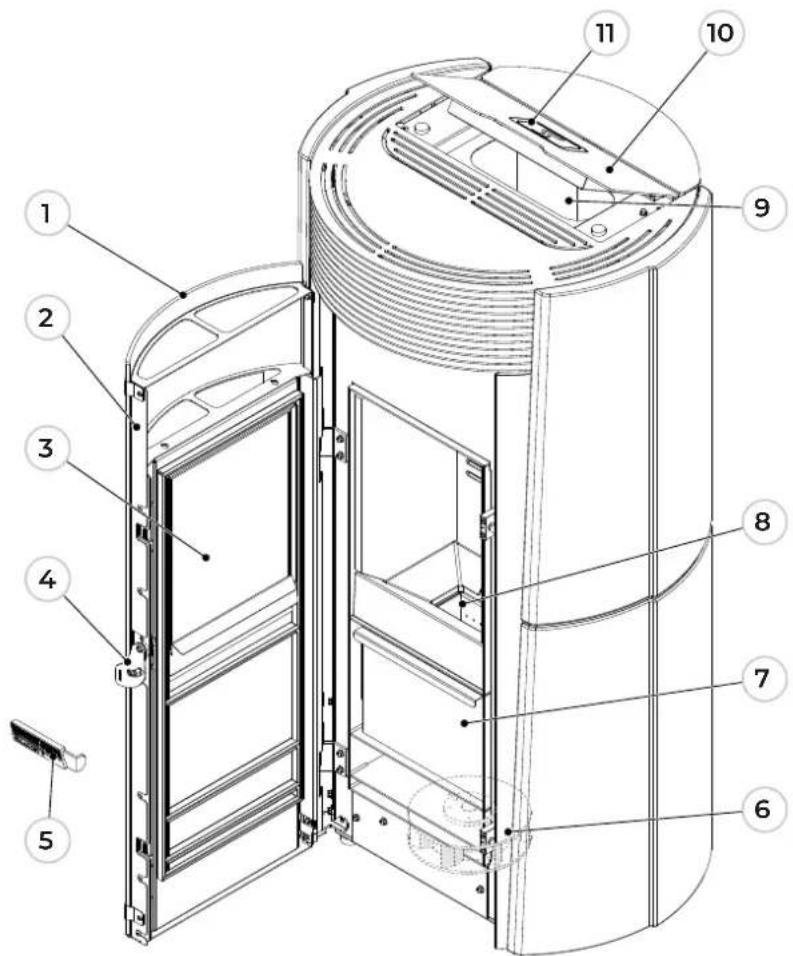

1.1.1 LILIBET
1 Glas Türverkleidung
2 Tür
3 Türglas innen
4 Türgriff
5 Kalter Türgriff
6 Raum-Gebläse
7 Aschelade
8 Brenntopf
9 Pellettank
10 Tankdeckel
11 Display

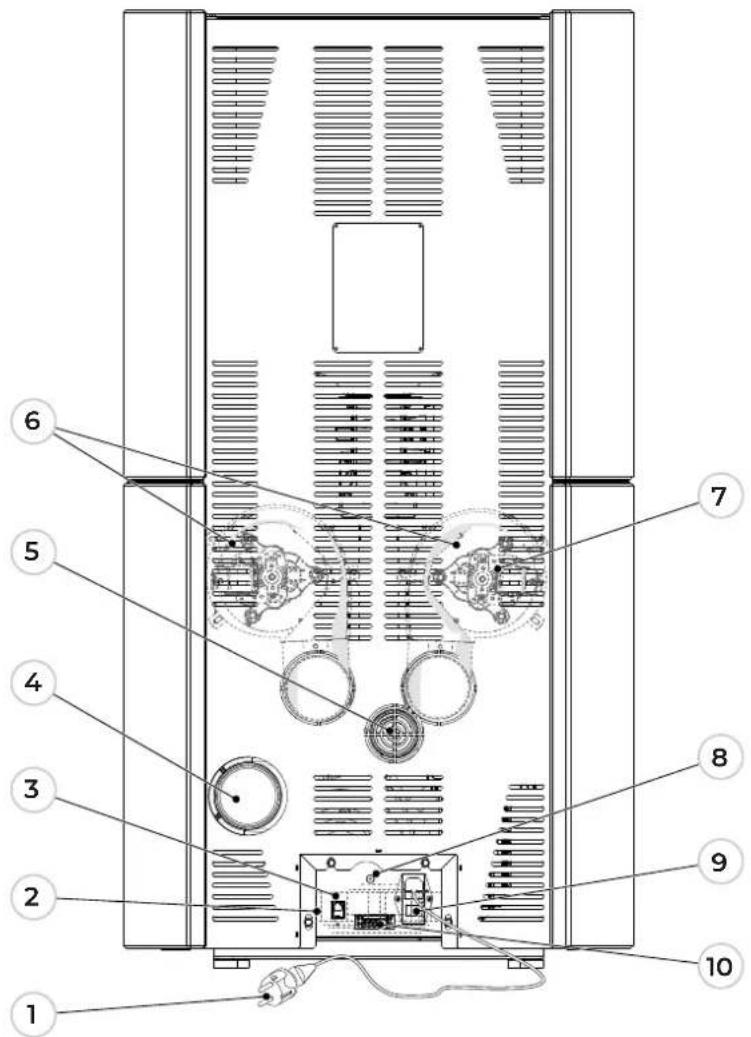

1 Netzkabel
2 Raum-Gebläse
3 RJ11-Steckverbinder
4 Rauchabzugsrohr
5 Von Hand rückstellbarer Thermostat
6 Zündschalter
7 6-polige Klemmleiste
8 Brennuft-Rohr
9 Hinteres Gebläse (PRO2 - sofern vorhanden)
10 Hintere Gebläse (PRO3 - sofern vorhanden)

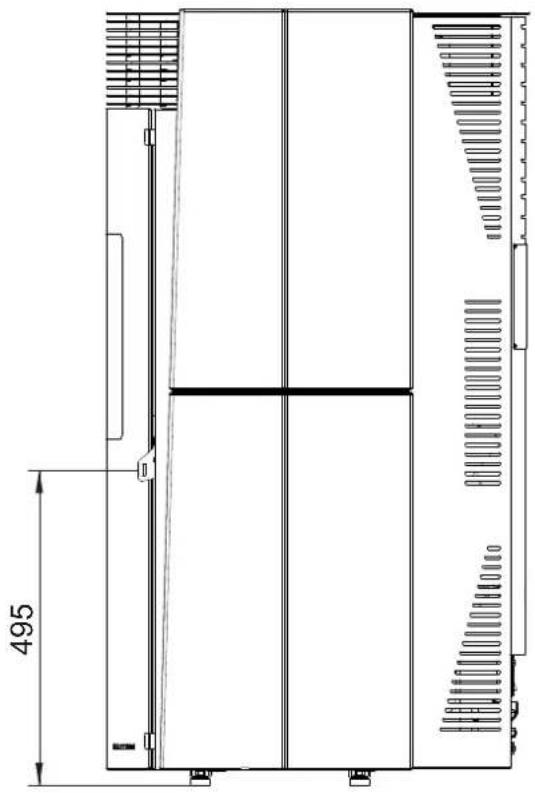

1.2 Abmessungen

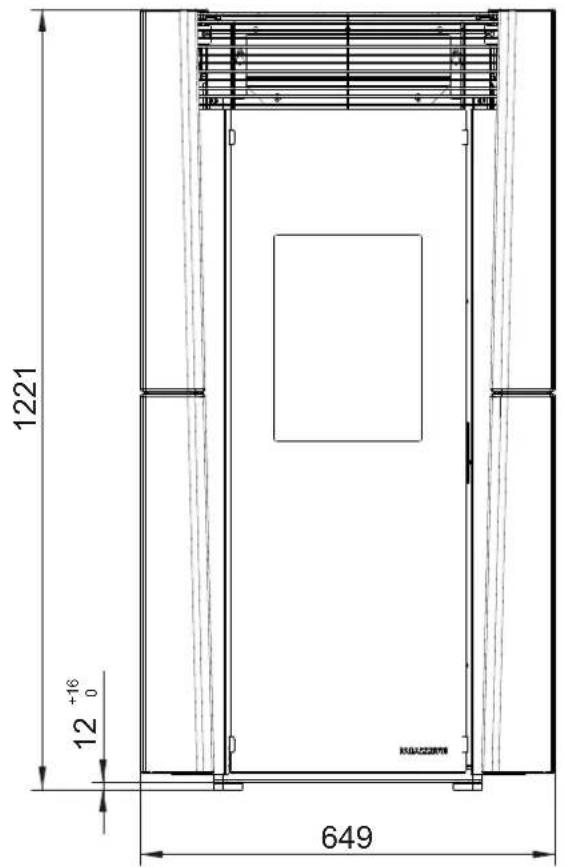

1.2.1 Modelle LILIBET US - LILIBET TC US
1.3 Technische Daten
1.3.1 Modelle LILIBET US - LILIBET
| Par. Beschreibung | M.Einh. | LILIBET9US | LILIBET9 USPro 2 | LILIBET12US | LILIBET12 USpro 2 | |
| P_nom | Nennwärmeleistung kW 9 12 | |||||
| P_part | Teillast-Wärmeleistung kW 3.2 | |||||
| _nom | Geräteeffizienz bei Nennwärmeleistung % 91 90 | |||||
| _part | Geräteeffizienz bei Teillast-Wärmeleistung % 89 | |||||
| _S | Effizienz der saisonalen Heizleistung des Geräts bei Nennwärmeleistung | % | 87.4 | 86.5 | ||
| EEI | Energieeffizienzindex, als ganze Zahl angegeben | 128 | 127 | |||
| CO_nom (13 % O_2 ) | CO-Emission bei 13 % Sauerstoff bei Nennwärmeleistung | mg/m3 | 50 | |||
| CO_part (13 % O_2 ) | CO-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung | mg/m3 | 298 | |||
| NO_xnom (13 % O_2 ) | NOx-Emission bei 13 % Sauerstoff bei Nennwärmeleistung | mg/m3 | 99 | |||
| NO_xpart (13 % O_2 ) | NOx-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung | mg/m3 | 57 | |||
| OCG_nom (13 % O_2 ) | Kohlenwasserstoff-Emission bei 13 % Sauerstoff bei Nennwärmeleistung | mg/m3 | 2 | |||
| OCG_part (13 % O_2 ) | Kohlenwasserstoff-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung | mg/m3 | 4 | |||
| PM_nom (13 % O_2 ) | Partikelemissionen bei 13 % Sauerstoff bei Nennwärmeleistung | mg/m3 | 5 | 15 | ||
| PM_part (13 % O_2 ) | Partikelemissionen bei 13 % Sauerstoff bei Teillast-Wärmeleistung | mg/m3 | 7 | |||
| p_nom | Abgasabzug bei Nennwärmeleistung | Pa | 12 | |||
| p_part | Abgaszug bei Nennwärmeleistung | Pa | 10 | |||
| el_53 | Standby-Hilfsleistungsaufnahme | kW | 0.002 | |||
| el_max | Verbrauch an elektrischer Hilfsenergie bei Nennwärmeleistung | kW | 0.055 | |||
| el_min | Verbrauch an elektrischer Hilfsenergie bei partieller Wärmeleistung | kW | 0.012 | |||
| E | Versorgungsspannung | V | 230 | |||
| f | Versorgungsfrequenz | Hz | 50 | |||
| W_max | Maximale Stromaufnahme - ganzzahlige Angabe | W | 360 | |||
| T_snom | Abgastemperatur bei Nennwärmeleistung | °C | 201 | 250 | ||
| T_spart | Abgas-Ausgangstemperatur bei Teillast-Wärmeleistung | °C | 131 | |||
| T_class | Schornsteinklassifizierung gemäß Referenznorm | 400 | ||||
| _fg nom | Abgasmassenstrom bei Nennwärmeleistung | g/s | 5.5 | 6.1 | ||
| _fg part | Abgasmassenstrom bei partieller Wärmeleistung | g/s | 3.8 | |||
| CO_2 | % | 12.7 | 15.4 | |||
| Zulässiger Kamin-Höchstzug | Pa | 20 | ||||
| Zulässiger Kamin-Mindestzug | Pa | 6 | ||||
| Mindestzug für die Schornsteingröße | Pa | 0.0 | ||||
| Gewicht | kg | 180 | 195 | |||
| Fassungsvermögen Vorratsbehälter | kg | 15 | ||||
| Ofen für Räume mit einer Mindestgröße von | m3 | 28 | ||||
| Durchmesser Rauchabzug | mm | 80 | ||||
| Brennstoff | - | Pellet | ||||
| Durchmesser Außenluftanschluss | mm | 100 | ||||
| Par. Beschreibung | M.Einh. | LILIBET 9 | LILIBET 9 Pro 2 | LILIBET 13 | LILIBET 13 Pro 3 | |
| P_nom | Nennwärmeleistung kW 9 13.2 | |||||
| P_part | Teillast-Wärmeleistung kW 3.2 | |||||
| _nom | Geräteeffizienz bei Nennwärmeleistung % 91 90 | |||||
| _part | Geräteeffizienz bei Teillast-Wärmeleistung | % | 89 | |||
| _s | Effizienz der saisonalen Heizleistung des Geräts bei Nennwärmeleistung | % | 87.4 | 86.6 | ||
| EEI | Energieeffizienzindex, als ganze Zahl angegeben | 128 | 127 | |||
| CO_nom (13 % O_2 ) | CO-Emission bei 13 % Sauerstoff bei Nennwärmeleistung | mg/ m^3 | 50 | |||
| CO_part (13 % O_2 ) | CO-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung | mg/ m^3 | 298 | |||
| NO_xnom (13 % O_2 ) | NOx-Emission bei 13 % Sauerstoff bei Nennwärmeleistung | mg/ m^3 | 99 | |||
| NO_xpert (13 % O_2 ) | NOx-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung | mg/ m^3 | 57 | |||
| OCG_nom (13 % O_2 ) | Kohlenwasserstoff-Emission bei 13 % Sauerstoff bei Nennwärmeleistung | mg/ m^3 | 2 | |||
| OCG_part (13 % O_2 ) | Kohlenwasserstoff-Emission bei 13 % Sauerstoff bei Teillast-Wärmel-eistung | mg/ m^3 | 4 | |||
| PM_nom (13 % O_2 ) | Partikelemissionen bei 13 % Sauerstoff bei Nennwärmeleistung | mg/ m^3 | 5 | 15 | ||
| PM_part (13 % O_2 ) | Partikelemissionen bei 13 % Sauerstoff bei Teillast-Wärmeleistung | mg/ m^3 | 7 | |||
| p_nom | Abgasabzug bei Nennwärmeleistung | Pa | 10 | 12 | ||
| p_part | Abgaszug bei Nennwärmeleistung | Pa | 12 | 10 | ||
| el_53 | Standby-Hilfsleistungsaufnahme | kW | 0.002 | |||
| el_max | Verbrauch an elektrischer Hilfsenergie bei Nennwärmeleistung | kW | 0.055 | |||
| el_min | Verbrauch an elektrischer Hilfsenergie bei partieller Wärmeleistung | kW | 0.012 | |||
| E | Versorgungsspannung | V | 230 | |||
| f | Versorgungsfrequenz | Hz | 50 | |||
| W_max | Maximale Stromaufnahme - ganzzahlige Angabe | W | 360 | |||
| T_snom | Abgastemperatur bei Nennwärmeleistung | °C | 201 | 269 | ||
| T_spart | Abgas-Ausgangstemperatur bei Teillast-Wärmeleistung | °C | 131 | |||
| T_class | Schornsteinklassifizierung gemäß Referenznorm | 400 | ||||
| _fg nom | Abgasmassenstrom bei Nennwärmeleistung | g/s | 5.5 | 6.4 | ||
| _fg part | Abgasmassenstrom bei partieller Wärmeleistung | g/s | 3.8 | |||
| CO_2 | % 12.7 | 16.4 | ||||
| Zulässiger Kamin-Höchstzug | Pa | 20 | ||||
| Zulässiger Kamin-Mindestzug | Pa | 6 | ||||
| Mindestzug für die Schornsteingröße | Pa | 0.0 | ||||
| Gewicht | kg | 170 | ||||
| Fassungsvermögen Vorratsbehälter | kg | 18 | ||||
| Ofen für Räume mit einer Mindestgröße von | m^3 | 28 | ||||
| Durchmesser Rauchabzug | mm | 80 | ||||
| Brennstoff | - | Pellet | ||||
| Durchmesser Außenluftanschluss | mm 100 | 110 | ||||
1.3.2 Modelle LILIBET TC US - LILIBET TC
| Par. Beschreibung | M.Einh. | LILIBET TC 9 US | LILIBET TC 9 US Pro 2 | LILIBET TC 12 US | LILIBET TC 12 US Pro 2 | |
| P_nom | Nennwärmeleistung kW 9.3 12 | |||||
| P_part | Teillast-Wärmeleistung kW 2.8 | |||||
| _nom | Geräteeffizienz bei Nennwärmeleistung % 91 90 | |||||
| _part | Geräteeffizienz bei Teillast-Wärmeleistung % 90 | |||||
| _S | Effizienz der saisonalen Heizleistung des Geräts bei Nennwärmeleistung | % 87.4 86.5 | ||||
| EEI | Energieeffizienzindex, als ganze Zahl angegeben | 128 | 127 | |||
| CO_nom (13 % O_2 ) | CO-Emission bei 13 % Sauerstoff bei Nennwärmeleistung | mg/m3 | 50 | |||
| CO_part (13 % O_2 ) | CO-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung | mg/m3 | 250 | |||
| NO_xnom (13 % O_2 ) | NOx-Emission bei 13 % Sauerstoff bei Nennwärmeleistung | mg/m3 | 99 | |||
| NO_xpart (13 % O_2 ) | NOx-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung | mg/m3 | 92 | |||
| OCG_nom (13 % O_2 ) | Kohlenwasserstoff-Emission bei 13 % Sauerstoff bei Nennwärmeleistung | mg/m3 | 2 | |||
| OCG_part (13 % O_2 ) | Kohlenwasserstoff-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung | mg/m3 | 5 | |||
| PM_nom (13 % O_2 ) | Partikelemissionen bei 13 % Sauerstoff bei Nennwärmeleistung | mg/m3 | 9 | 13 | ||
| PM_part (13 % O_2 ) | Partikelemissionen bei 13 % Sauerstoff bei Teillast-Wärmeleistung | mg/m3 | 16 | |||
| p_nom | Abgasabzug bei Nennwärmeleistung | Pa | 12 | |||
| p_part | Abgaszug bei Nennwärmeleistung | Pa | 10 | |||
| el_SB | Standby-Hilfsleistungsaufnahme | kW | 0.002 | |||
| el_max | Verbrauch an elektrischer Hilfsenergie bei Nennwärmeleistung | kW | 0.055 | |||
| el_min | Verbrauch an elektrischer Hilfsenergie bei partieller Wärmeleistung | kW | 0.012 | |||
| E | Versorgungsspannung | V | 230 | |||
| f | Versorgungsfrequenz | Hz | 50 | |||
| W_max | Maximale Stromaufnahme - ganzzahlige Angabe | W | 360 | |||
| T_snom | Abgastemperatur bei Nennwärmeleistung | °C | 220 | 253 | ||
| T_spart | Abgas-Ausgangstemperatur bei Teillast-Wärmeleistung | °C | 127 | |||
| T_class | Schornsteinklassifizierung gemäß Referenznorm | 400 | ||||
| _fg norm | Abgasmassenstrom bei Nennwärmeleistung | g/s | 4.9 | 5.9 | ||
| _fg part | Abgasmassenstrom bei partieller Wärmeleistung | g/s | 3.4 | |||
| CO_2 | % | 14.7 | 15.8 | |||
| Zulässiger Kamin-Höchstzug | Pa | 20 | ||||
| Zulässiger Kamin-Mindestzug | Pa | 6 | ||||
| Mindestzug für die Schornsteingröße | Pa | 0.0 | ||||
| Gewicht | kg 180 | 195 | ||||
| Fassungsvermögen Vorratsbehälter | kg | 15 | ||||
| Ofen für Räume mit einer Mindestgröße von | m3 | 28 | 60 | |||
| Durchmesser Rauchabzug | mm | 80 | ||||
| Brennstoff | - | Pellet | ||||
| Durchmesser Außenluftanschluss | mm | 100 | ||||
| Par. Beschreibung | M.Einh. | LILIBET TC 9 | LILIBET TC 9 Pro 2 | LILIBET TC 13 | LILIBET TC 13 Pro 3 | |
| P_nom | Nennwärmeleistung kW 9.3 13 | |||||
| P_part | Teillast-Wärmeleistung kW 2.8 | |||||
| _nom | Geräteeffizienz bei Nennwärmeleistung % 91 90 | |||||
| _part | Geräteeffizienz bei Teillast-Wärmeleistung % 90 | |||||
| _s | Effizienz der saisonalen Heizleistung des Geräts bei Nennwärmeleistung | % | 87.4 | 87.3 | 86.6 | 86.3 |
| EEI | Energieeffizienzindex, als ganze Zahl angegeben | 128 | 127 | |||
| CO_nom (13 % O_2 ) | CO-Emission bei 13 % Sauerstoff bei Nennwärmeleistung | mg/m3 | 50 | |||
| CO_part (13 % O_2 ) | CO-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung | mg/m3 | 250 | |||
| NO_xnom (13 % O_2 ) | NOx-Emission bei 13 % Sauerstoff bei Nennwärmeleistung | mg/m3 | 99 | |||
| NO_xpart (13 % O_2 ) | NOx-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung | mg/m3 | 92 | |||
| OCG_nom (13 % O_2 ) | Kohlenwasserstoff-Emission bei 13 % Sauerstoff bei Nennwärmeleistung | mg/m3 | 2 | |||
| OCG_part (13 % O_2 ) | Kohlenwasserstoff-Emission bei 13 % Sauerstoff bei Teillast-Wärmel-eistung | mg/m3 | 5 | |||
| PM_nom (13 % O_2 ) | Partikelemissionen bei 13 % Sauerstoff bei Nennwärmeleistung | mg/m3 | 9 | 13 | ||
| PM_part (13 % O_2 ) | Partikelemissionen bei 13 % Sauerstoff bei Teillast-Wärmeleistung | mg/m3 | 16 | |||
| p_nom | Abgasabzug bei Nennwärmeleistung | Pa | 12 | |||
| p_part | Abgaszug bei Nennwärmeleistung | Pa | 10 | |||
| eI_ss | Standby-Hilfsleistungsaufnahme | kW | 0.002 | |||
| eI_max | Verbrauch an elektrischer Hilfsenergie bei Nennwärmeleistung | kW | 0.055 | 0.075 | 0.055 | 0.13 |
| eI_min | Verbrauch an elektrischer Hilfsenergie bei partieller Wärmeleistung | kW | 0.012 | |||
| E | Versorgungsspannung | V | 230 | |||
| f | Versorgungsfrequenz | Hz | 50 | |||
| W_max | Maximale Stromaufnahme - ganzzahlige Angabe | W | 360 | |||
| T_snom | Abgastemperatur bei Nennwärmeleistung | °C | 220 | 265 | ||
| T_spart | Abgas-Ausgangstemperatur bei Teillast-Wärmeleistung | °C | 127 | |||
| T_class | Schornsteinklassifizierung gemäß Referenznorm | 400 | ||||
| _fg nom | Abgasmassenstrom bei Nennwärmeleistung | g/s | 4.9 | 6.3 | ||
| _fg part | Abgasmassenstrom bei partieller Wärmeleistung | g/s | 3.4 | |||
| CO_2 | % 14.7 | 16.3 | ||||
| Zulässiger Kamin-Höchstzug | Pa | 20 | ||||
| Zulässiger Kamin-Mindestzug | Pa | 6 | ||||
| Mindestzug für die Schornsteingröße | Pa | 0.0 | ||||
| Gewicht | kg | 180 | 170 | |||
| Fassungsvermögen Vorratsbehälter | kg | 18 | ||||
| Ofen für Räume mit einer Mindestgröße von | m3 | 28 | ||||
| Durchmesser Rauchabzug | mm | 80 | ||||
| Brennstoff | - | Pellet | ||||
| Durchmesser Außenluftanschluss | mm 100 | 110 | ||||

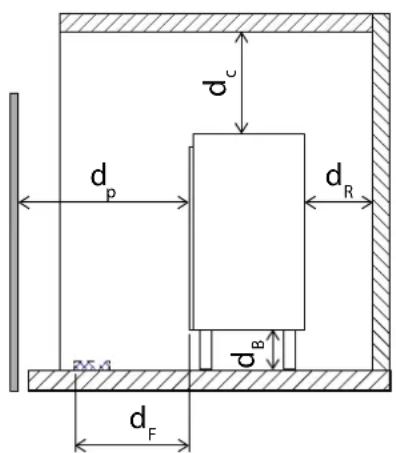

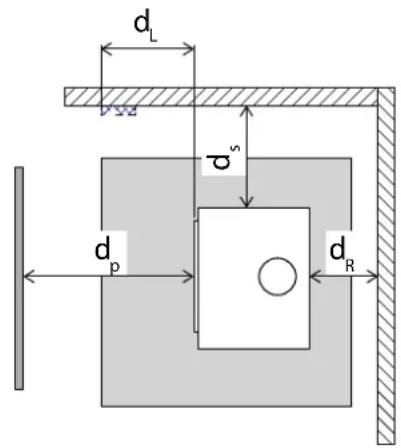

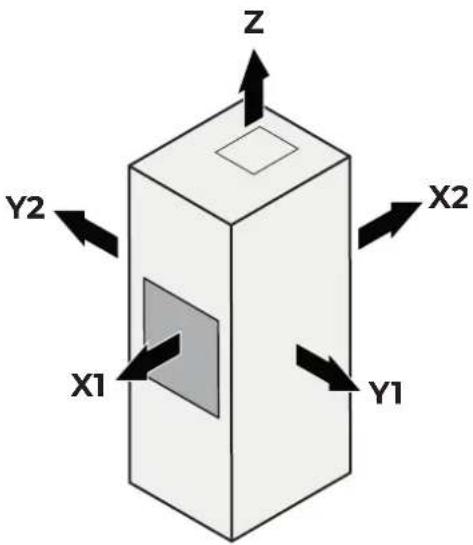

1.3.3 Mindestsicherheitsabstände
| Par. Beschreibung | M.Einh. | LILIBET 9 US | LILIBET 9 US Pro 2 | LILIBET 12 US | LILIBET 12 US pro 2 | |
| d_p | Mindestabstände von der Rückseite zum Brenngut mm 50 | |||||
| d_s | Mindestabstände von den Seiten zum Brenngut mm 200 | |||||
| d_c | Mindestabstände von oben zum Brenngut mm 750 | |||||
| d_p | Mindestabstände von der Vorderseite des Brennguts mm 800 | |||||
| d_F | Geringere Perimeter-Mindestabstände zum Brenngut rund um das Produkt | mm 1500 | ||||
| d_L | Geringere Perimeter-Mindestabstände zum Brenngut rund um das Produkt | mm 1500 | ||||
| Par. Beschreibung | M.Einh. | LILIBET 9 | LILIBET 9 Pro 2 | LILIBET 13 | LILIBET 13 Pro 3 | |
| d_R | Mindestabstände von der Rückseite zum Brenngut mm 50 | |||||
| d_s | Mindestabstände von den Seiten zum Brenngut mm 200 | |||||
| d_c | Mindestabstände von oben zum Brenngut mm 750 | |||||
| d_p | Mindestabstände van der Vorderseite des Brennguts mm 800 | |||||
| d_F | Geringere Perimeter-Mindestabstände zum Brenngut rund um das Produkt | mm 1500 | ||||
| d_L | Geringere Perimeter-Mindestabstände zum Brenngut rund um das Produkt | mm 1500 | ||||
| par. Beschreibung | M.Einh. | LILIBET TC 9 US | LILIBET TC 9 US Pro 2 | LILIBET TC 12 US | LILIBET TC 12 US Pro 2 | |
| d_R | Mindestabstände von der Rückseite zum Brenngut mm 50 | |||||
| d_s | Mindestabstände von den Seiten zum Brenngut mm 200 | |||||
| d_c | Mindestabstände von oben zum Brenngut mm 750 | |||||
| d_p | Mindestabstände van der Vorderseite des Brennguts mm 800 | |||||
| \(d_{F} | Geringere Perimeter-Mindestabstände zum Brenngut rund um das Produkt | mm 1500 | ||||
| \(d_L | Geringere Perimeter-Mindestabstände zum Brenngut rund um das Produkt | mm 1500 | ||||
| par. Beschreibung | M.Einh. | LILIBET TC 9 | LILIBET TC 9 Pro 2 | LILIBET TC 13 | LILIBET TC 13 Pro 3 | |
| \(d_{R} | Mindestabstände von der Rückseite zum Brenngut mm 50 | |||||
| d_{s} | Mindestabstände von den Seiten zum Brenngut mm 200 | |||||
| d_{c} | Mindestabstände van oben zum Brenngut mm 750 | |||||
| d_{p} | Mindestabstände van der Vorderseite des Brennguts mm 800 | |||||
| \(d_F | Geringere Perimeter-Mindestabstände zum Brenngut rund um das Produkt | mm 1500 | ||||
| \(d_{L}$ | Geringere Perimeter-Mindestabstände zum Brenngut rund um das Produkt | mm 1500 | ||||
1.3.4 Mindestabstände für ordnungsgemäße Wartung und Handhabung
| Par. Beschreibung | M.Einh. | LILIBET 9 US | LILIBET 9 US Pro 2 | LILIBET 12 US | LILIBET 12 US pro 2 | |
| X1 Mindestabstände von der Vorderseite des Brennguts mm 1000 | ||||||
| X2 Mindestabstände von der Rückseite zum Brenngut mm 50 | ||||||
| Y1 Mindestabstände von den Seiten zum Brenngut mm 1000 | ||||||
| Y2 | Mindestabstände von den Seiten zum Brenngut mm 1000 | |||||
| Z | Mindestabstände von oben zum Brenngut | mm | 750 | |||
| Par. Beschreibung | M.Einh. | LILIBET 9 | LILIBET 9 Pro 2 | LILIBET 13 | LILIBET 13 Pro 3 | |
| X1 Mindestabstände von der Vorderseite des Brennguts mm 1000 | ||||||
| X2 Mindestabstände von der Rückseite zum Brenngut mm 50 | ||||||
| Y1 Mindestabstände von den Seiten zum Brenngut mm 1000 | ||||||
| Y2 | Mindestabstände von den Seiten zum Brengut mm 1000 | |||||
| Z | Mindestabstände von oben zum Brenngut | mm | 750 | |||
| Par. Beschreibung | M.Einh. | LILIBET TC 9 US | LILIBET TC 9 US Pro 2 | LILIBET TC 12 US | LILIBET TC 12 US Pro 2 | |
| X1 Mindestabstände von der Vorderseite des Brennguts mm 1000 | ||||||
| X2 Mindestabstände von der Rückseite zum Brenngut mm 50 | ||||||
| Y1 Mindestabstände von den Seiten zum Brenngut mm 1000 | ||||||
| Y2 | Mindestabstände von den Seiten zum Brenngut mm 1000 | |||||
| Z | Mindestabstände von oben zum Brenngut | mm | 750 | |||
| Par. Beschreibung | M.Einh. | LILIBET TC 9 | LILIBET TC 9 Pro 2 | LILIBET TC 13 | LILIBET TC 13 Pro 3 | |
| X1 Mindestabstände von der Vorderseite des Brennguts mm 1000 | ||||||
| X2 Mindestabstände von der Rückseite zum Brenngut mm 50 | ||||||
| Y1 Mindestabstände von den Seiten zum Brenngut mm 1000 | ||||||
| Y2 | Mindestabitände von den Seiten zum Brenngut mm 1000 | |||||
| Z | Mindestabitände von oben zum Brenngut | mm | 750 | |||
2 VERKLEIDUNG
2.1 Verkleidung entfernen und anbringen
2.1.1 Seitenverkleidung abnehmen
2.1.2 Hintere Verkleidung abnehmen
2.1.3 Abdeckung abnehmen
Modelle LILIBET US - LILIBET TC US

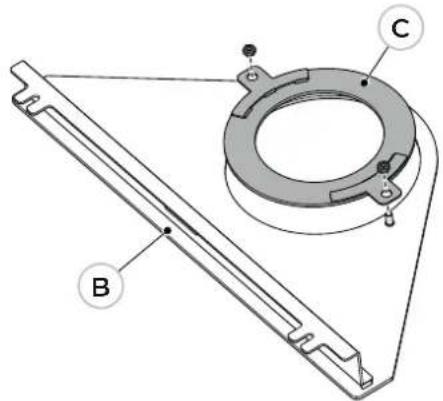

- Die Schrauben (A) lösen und die Platte (B) herausnehmen
- Die Platte (B) drehen und die Halterung (C) dort entfernen, wo das konzentrische Rohr vorgesehen ist.
Bei der Montage in umgekehrter Reihenfolge wie in den Abbildungen zum Abbau vorgehen.
SOMMAIRE
Palazzetti behält sich das Recht vor, seine Produkte jederzeit und ohne vorherige Ankündigung zu ändern, um sie zu verbessern, ohne ihre grundlegenden Eigenschaften zu beeinträchtigen.
