MANUALE UTENTE CLELIA TC 12 US Palazzetti

desideriamo innanzitutto ringraziarLa per la preferenza che ha voluto accordarci acquistando il nostro prodotto e ci congratuliamo con Lei per la scelta.

Per consentirLe di utilizzare al meglio il suo prodotto, la invitiamo a seguire attentamente quanto descritto nel presente manuale.

Palazzetti CLELIA TC 12 US - 1

Dear Customer,

1.3 Caratteristiche tecniche ..... 14

1.3.1 Modelli CLELIA US - CLELIA 14
1.3.2 Modelli CLELIA TC US - CLELIA TC.... 16

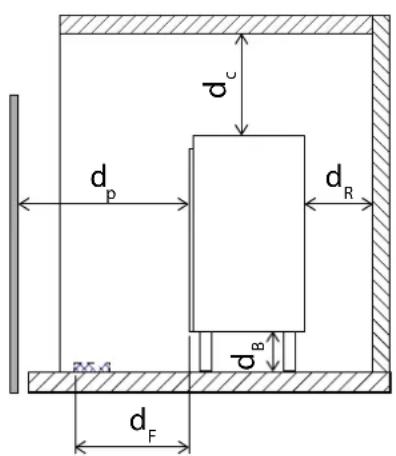

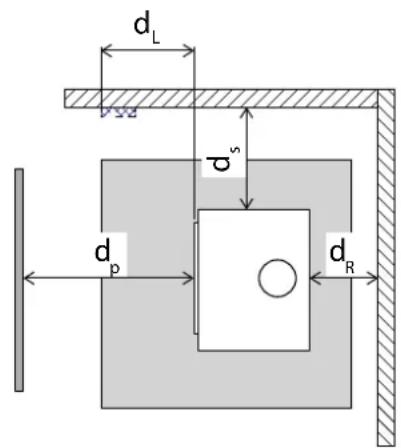

1.3.3 Distanze minime di sicurezza.... 18
1.3.4 Distanze minime per la corretta manutenzione e gestione ..... 19

2 VESTIZIONE 20

2.1 Smontaggio e montaggio della vestizione ..... 20

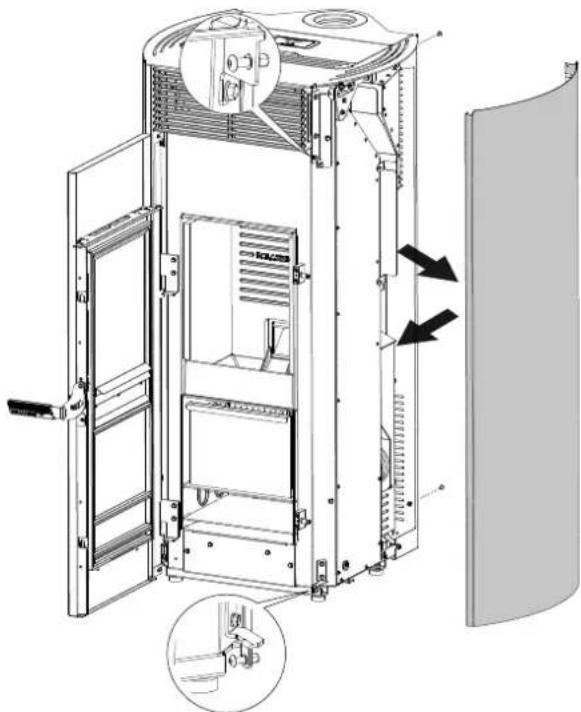

2.1.1 Smontaggio fianchi 20
2.1.2 Smontaggio schienale .....21
2.1.3 Smontaggio del top.... 22

1 CONOSCERE IL PRODOTTO

1.1 Componenti principali

1.1.1 CLELIA US

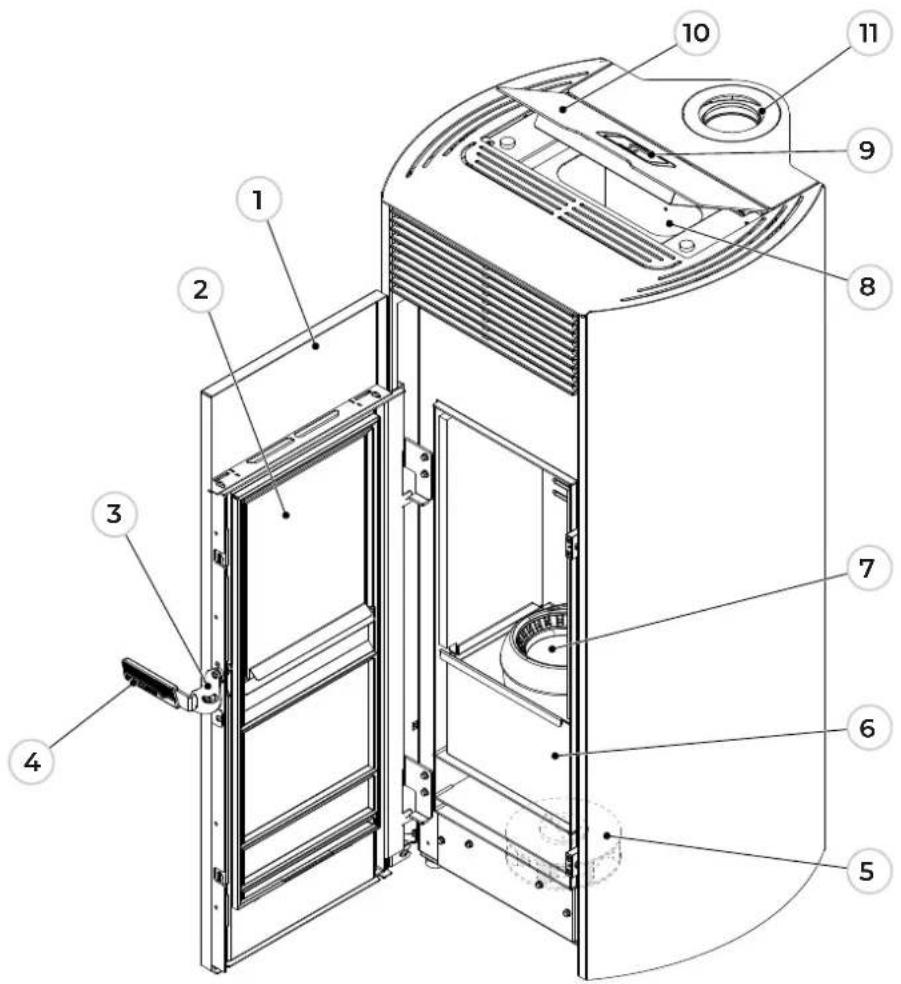

Palazzetti CLELIA TC 12 US - CLELIA US - 1

1 Porta
2 Vetro porta interno
3 Maniglia di apertura
4 Maniglia fredda
5 Ventilatore ambiente
6 Cassetto cenere
7 Braciere statico
8 Serbatoio pellet
9 Display
10 Coperchio serbatoio
11 Tubo uscita fumi

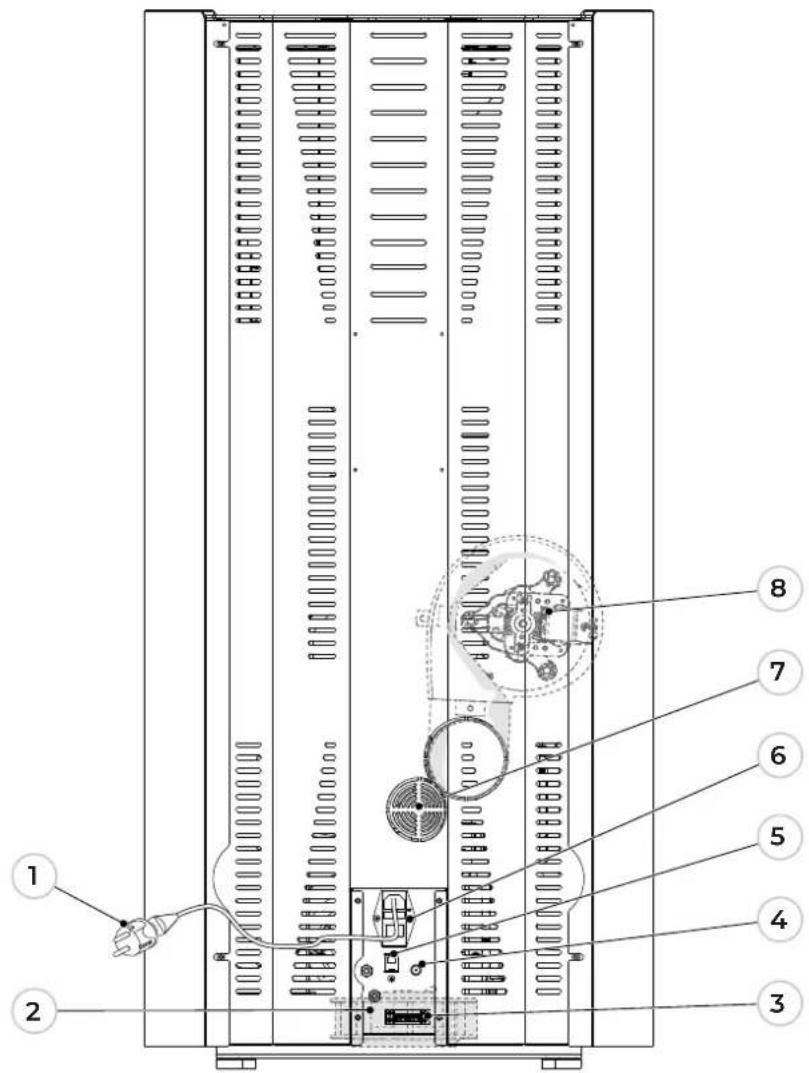

Palazzetti CLELIA TC 12 US - CLELIA US - 2

1 Cavo di alimentazione
2 Ventilatore ambiente
3 Morsettiera 6 pin
4 Termostato a riarmo manuale
5 Connettore RJ11
6 Interruttore di accensione
7 Tubo aria comburente
8 Ventilatore posteriore (PRO2 - se presente)

1.1.2 CLELIA TC US

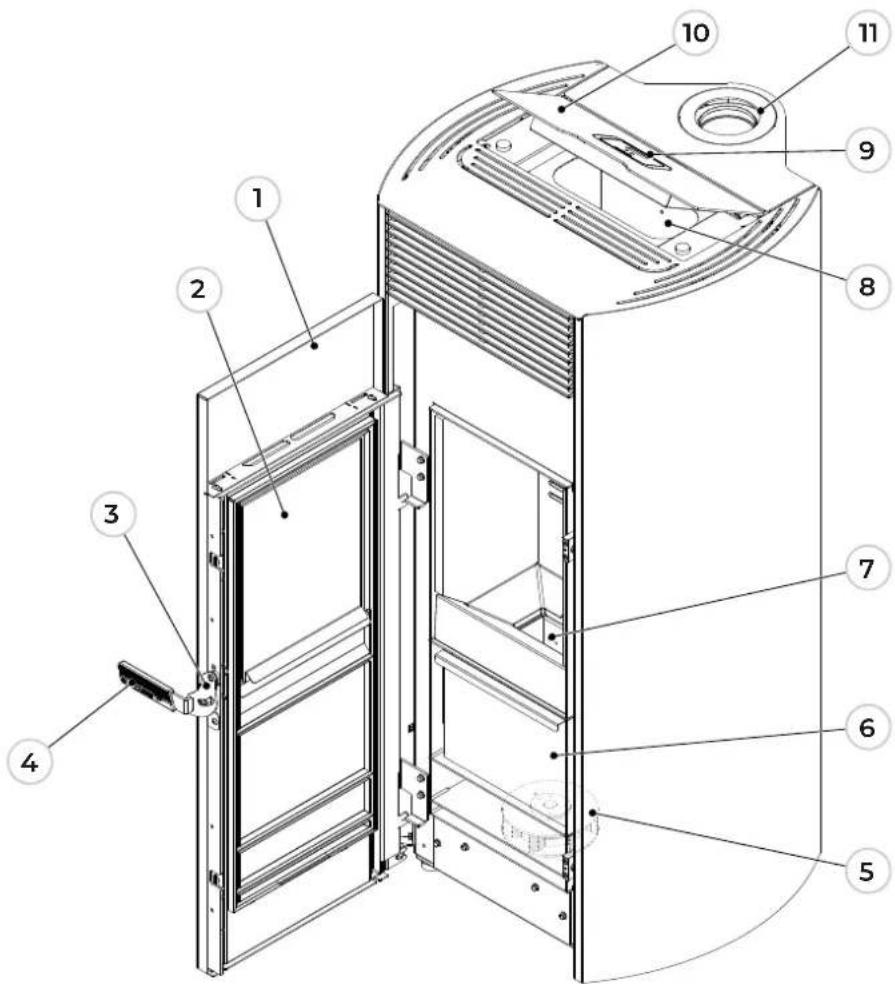

Palazzetti CLELIA TC 12 US - CLELIA TC US - 1

1 Porta
2 Vetro porta interno
3 Maniglia di apertura
4 Maniglia fredda
5 Ventilatore ambiente
6 Cassetto cenere
7 Braciere autopulente
8 Serbatoio pellet
9 Display
10 Coperchio serbatoio
11 Tubo uscita fumi

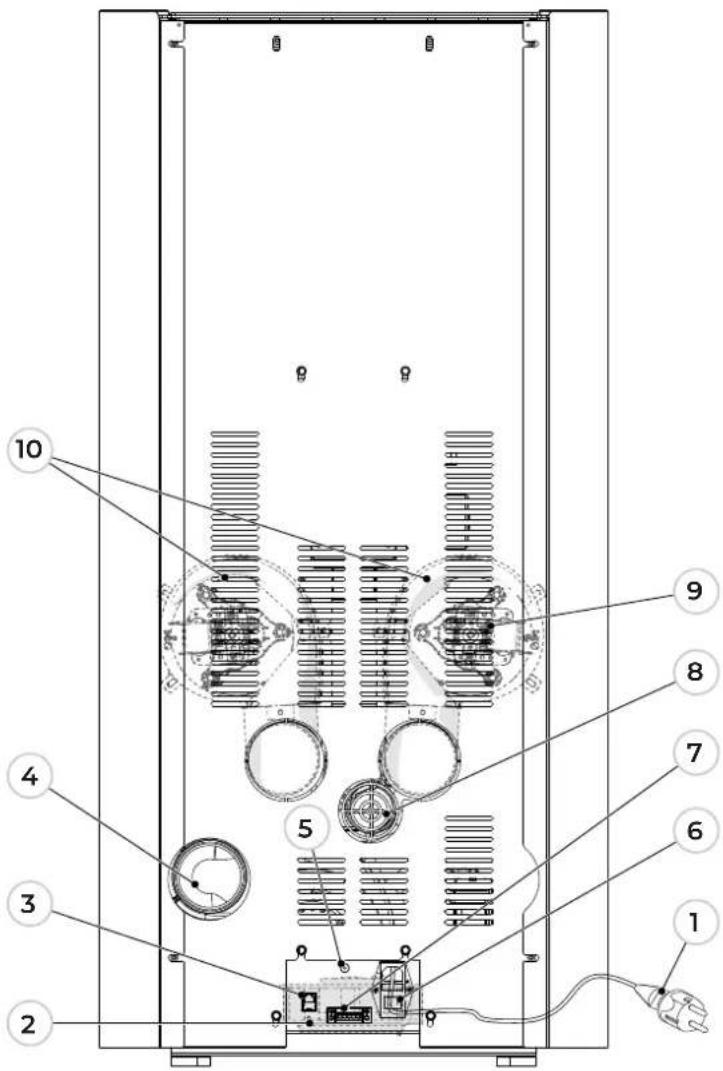

Palazzetti CLELIA TC 12 US - CLELIA TC US - 2

1 Cavo di alimentazione
2 Ventilatore ambiente
3 Morsettiera 6 pin
4 Termostato a riarmo manuale
5 Connettore RJ11
6 Interruttore di accensione
7 Tubo aria comburente
8 Ventilatore posteriore (PRO2 - se presente)

1.1.3 CLELIA

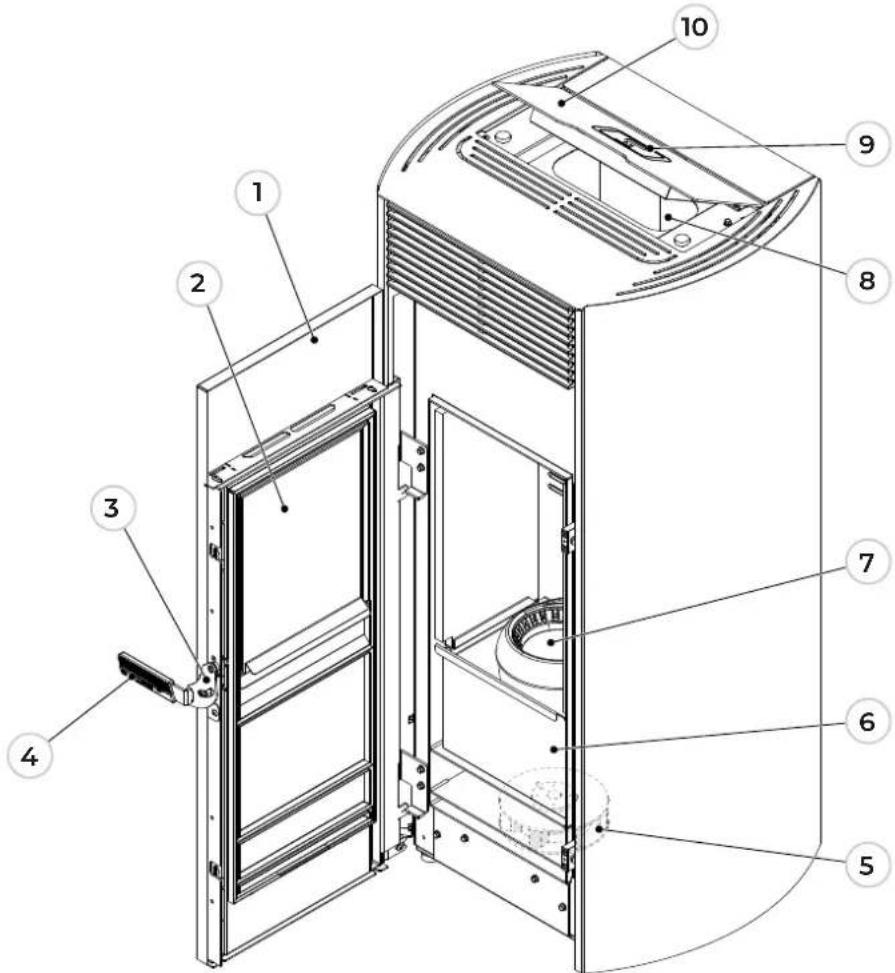

Palazzetti CLELIA TC 12 US - CLELIA - 1

1 Porta
2 Vetro porta interno
3 Maniglia di apertura
4 Maniglia fredda
5 Ventilatore ambiente
6 Cassetto cenere
7 Braciere statico
8 Serbatoio pellet
9 Display
10 Coperchio serbatoio

Palazzetti CLELIA TC 12 US - CLELIA - 2

1 Cavo di alimentazione
2 Ventilatore ambiente
3 Connettore RJ11
4 Tubo di uscita fumi
5 Termostato a riarmo manuale
6 Interruttore di accensione
7 Morsettiera 6 pin
8 Tubo aria comburente
9 Ventilatore posteriore (PRO2 - se presente)
10 Ventilatori posteriori (PRO3 - se presente)

1.1.4 CLELIA TC

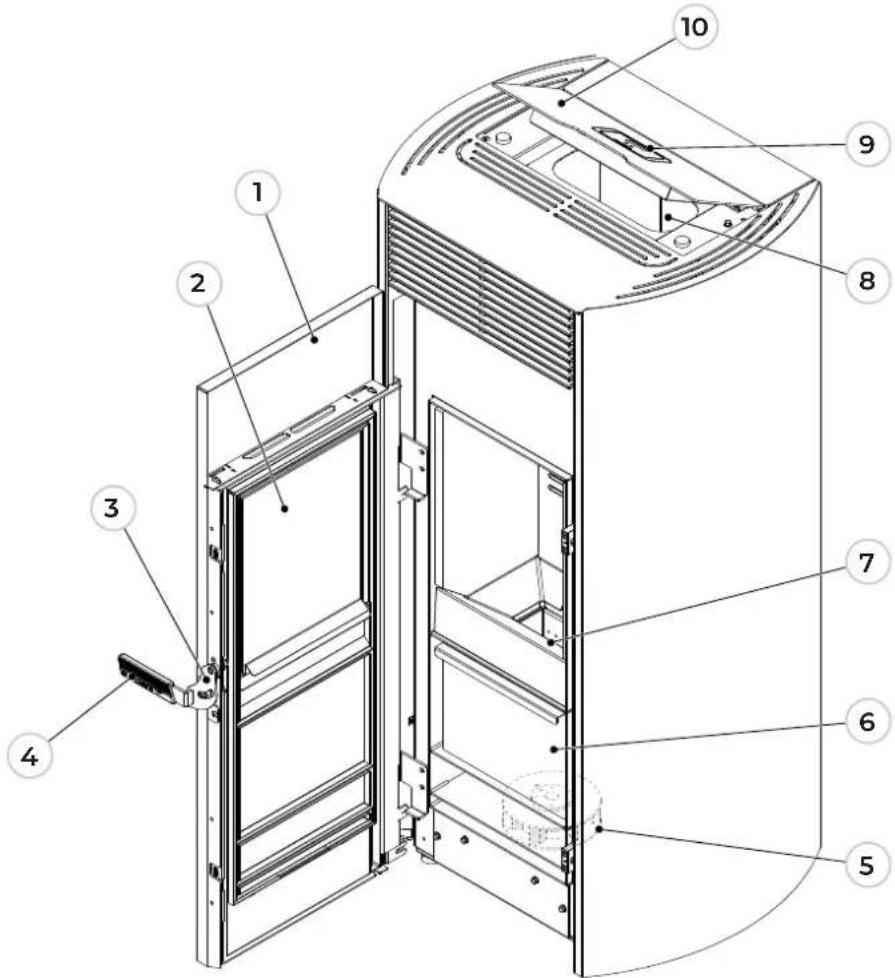

Palazzetti CLELIA TC 12 US - CLELIA TC - 1

1 Porta
2 Vetro porta interno
3 Maniglia di apertura
4 Maniglia fredda
5 Ventilatore ambiente
6 Cassetto cenere
7 Braciere autopulente
8 Serbatoio pellet
9 Display
10 Coperchio serbatoio

Palazzetti CLELIA TC 12 US - CLELIA TC - 2

1 Cavo di alimentazione
2 Ventilatore ambiente
3 Connettore RJ11
4 Tubo di uscita fumi
5 Termostato a riarmo manuale
6 Interruttore di accensione
7 Morsettiera 6 pin
8 Tubo aria comburente
9 Ventilatore posteriore (PRO2 - se presente)
10 Ventilatori posteriori (PRO3 - se presente)

1.2 Dimensioni

1.2.1 Modelli CLELIA US - CLELIA TC US

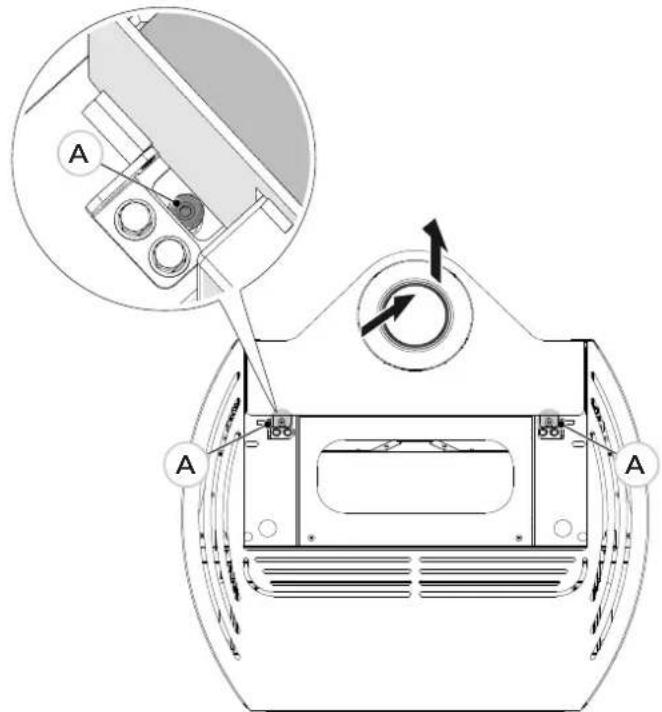

Palazzetti CLELIA TC 12 US - Modelli CLELIA US - CLELIA TC US - 1

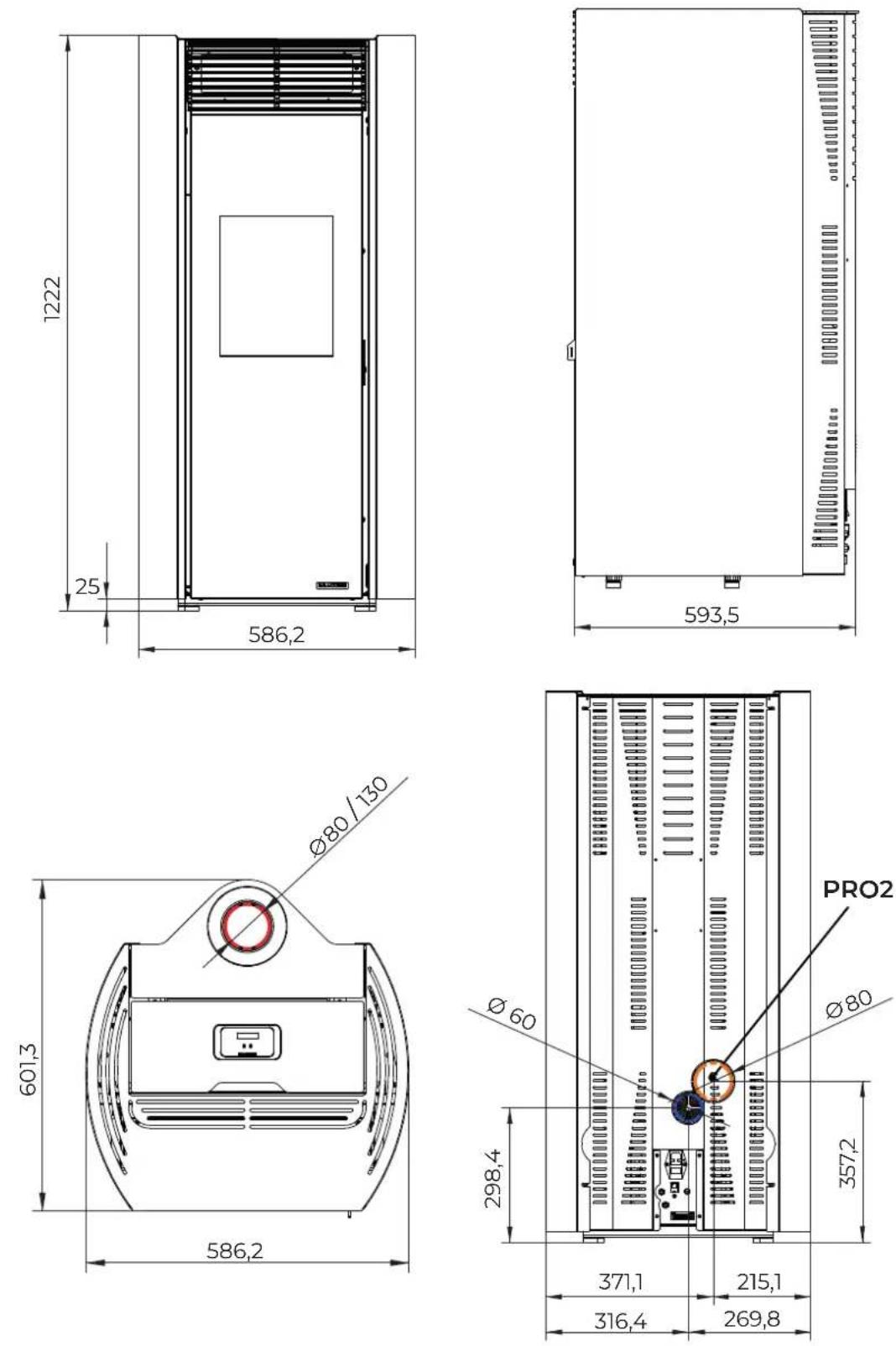

Figura 9

1.2.2 Modelli CLELIA - CLELIA TC

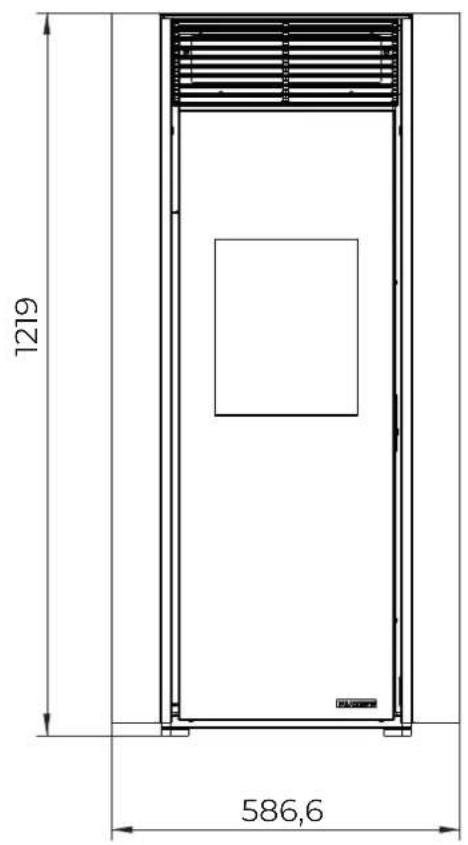

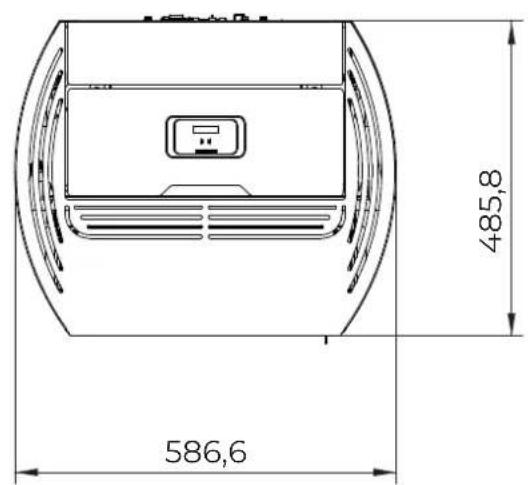

1219 586,6

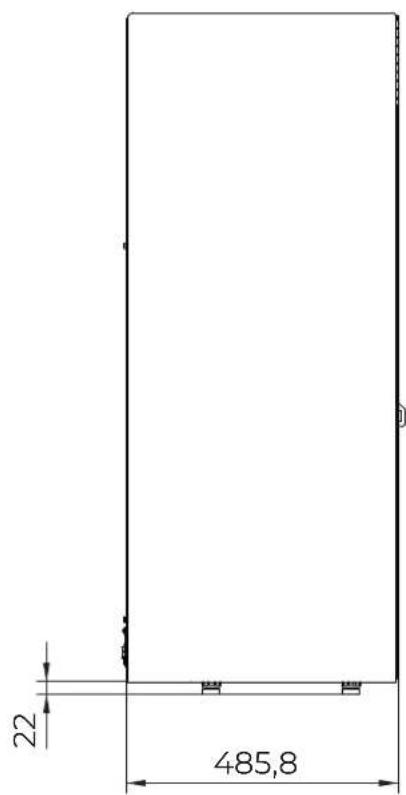

22 485,8

586,6 485,8

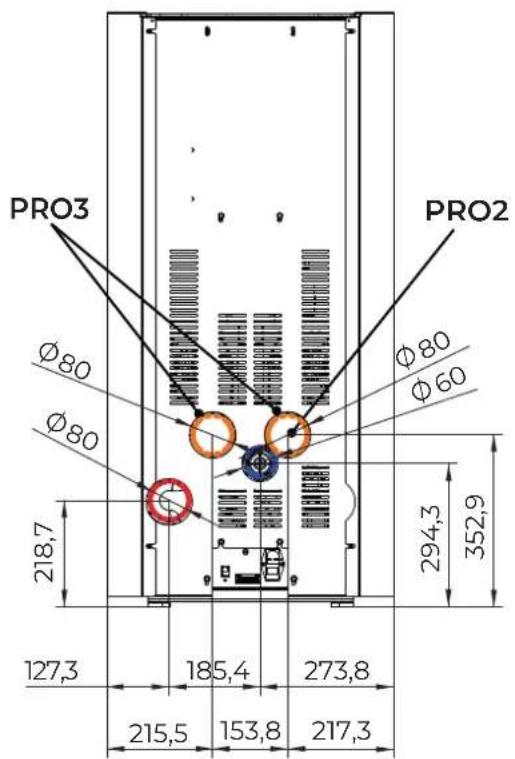

PRO3 Ø80 Ø80 218,7 127,3 185,4 273,8 215,5 153,8 217,3 PRO2 Ø80 Ø60 294,3 352,9

Figura 10

1.3 Caratteristiche tecniche

1.3.1 Modelli CLELIA US - CLELIA

Par. Descrizione UMCLELIA9 USCLELIA9 USPro 2CLELIA12 USCLELIA12 USpro 2
P_nom Potenza termica nominale kW 9 12
P_part Potenza termica a carico parziale kW 3.2
_nom Efficienza dell'apparecchio alla potenza termica nominale % 91 90
_part Efficienza dell'apparecchio alla potenza termica a carico parziale%89
_S Efficienza del riscaldamento stagionale dell'apparecchio alla potenza termica nominale%87.486.5
EEIIndice di efficienza energetica, espresso come numero intero128127
CO_nom (13% O_2 )Emissione di CO al 13% di ossigeno alla potenza termica nominalemg/m350
CO_part (13% O_2 )Emissione di CO al 13% di ossigeno alla potenza termica parzialemg/m3298
NO_xnom (13% O_2 )Emissione di NOx al 13% di ossigeno alla potenza termica nominalemg/m399
NO_xpart (13% O_2 )Emissione di NOx al 13% di ossigeno alla potenza termica parzialemg/m357
OCG_nom (13% O_2 )Emissione di idrocarburi al 13% di ossigeno alla potenza termica nominalemg/m32
OCG_part (13% O_2 )Emissione di idrocarburi al 13% di ossigeno alla potenza termica parzialemg/m34
PM_nom (13% O_2 )Emissione di particolato al 13% di ossigeno alla potenza termica nominalemg/m3515
PM_part (13% O_2 )Emissione di particolato al 13% di ossigeno alla potenza termica parzialemg/m37
p_nom Tiraggio dei fumi alla potenza termica nominalePa12
p_part Tiraggio dei fumi alla potenza termica parzialePa10
el_ss Consumo di energia elettrica ausiliaria in standbykW0.002
el_max Consumo di energia elettrica ausiliaria alla potenza termica nominalekW0.055
el_min Consumo di energia elettrica ausiliaria alla potenza termica parzialekW0.012
ETensione di alimentazioneV230
fFrequenza di alimentazioneHz50
W_max Potenza elettrica massima assorbita. dato interoW360
T_snom Temperatura di uscita del gas di scarico alla potenza termica nominale°C201250
T_spart Temperatura di uscita del gas di scarico alla potenza termica parziale°C131
T_class Classificazione del camino in conformità alla norma di riferimento400
_fg nom Flusso di massa del gas di scarico alla potenza termica nominaleg/s5.56.1
_fg part Flusso di massa del gas di scarico alla potenza termica parzialeg/s3.8
CO_2 %12.715.4
Massimo tiraggio consentito canna fumariaPa20
Minimo tiraggio consentito canna fumariaPa6
Tiraggio minimo per dimensionamento del caminoPa0.0
Pesokg160
Capacità serbatoio di alimentazionekg15
Stufa adatta per locali non inferiori am328
Diametro uscita fumimm80
Combustibile-Pellet
Diametro presa d'aria esternamm100
Par. Descrizione UMCLELIA9CLELIA9 Pro 2CLELIA13CLELIA13 Pro 3
P_nom Potenza termica nominale kW 9 13.2
P_part Potenza termica a carico parziale kW 3.2
_nom Efficienza dell'apparecchio alla potenza termica nominale % 9190
_part Efficienza dell'apparecchio alla potenza termica a carico parziale%89
_s Efficienza del riscaldamento stagionale dell'apparecchio alla potenza termica nominale%87.486.686.3
EEIIndice di efficienza energetica, espresso come numero intero128127
CO_nom (13% O_2 )Emissione di CO al 13% di ossigeno alla potenza termica nominalemg/m350
CO_part (13% O_2 )Emissione di CO al 13% di ossigeno alla potenza termica parzialemg/m3298
NO_nom (13% O_2 )Emissione di NOx al 13% di ossigeno alla potenza termica nominalemg/m399
NO_part (13% O_2 )Emissione di NOx al 13% di ossigeno alla potenza termica parzialemg/m357
OCG_nom (13% O_2 )Emissione di idrocarburi al 13% di ossigeno alla potenza termica nominalemg/m32
OCG_part (13% O_2 )Emissione di idrocarburi al 13% di ossigeno alla potenza termica parzialemg/m34
PM_nom (13% O_2 )Emissione di particolato al 13% di ossigeno alla potenza termica nominalemg/m3515
PM_part (13% O_2 )Emissione di particolato al 13% di ossigeno alla potenza termica parzialemg/m37
p_nom Tiraggio dei fumi alla potenza termica nominalePa1012
p_part Tiraggio dei fumi alla potenza termica parzialePa1210
el_SA Consumo di energia elettrica ausiliaria in standbykW0.002
el_max Consumo di energia elettrica ausiliaria alla potenza termica nominalekW0.0550.13
el_min Consumo di energia elettrica ausiliaria alla potenza termica parzialekW0.012
ETensione di alimentazioneV230
fFrequenza di alimentazioneHz50
W_max Potenza elettrica massima assorbita. dato interoW360
T_snom Temperatura di uscita del gas di scarico alla potenza termica nominale°C201269
T_spart Temperatura di uscita del gas di scarico alla potenza termica parziale°C131
T_class Classificazione del camino in conformità alla norma di riferimento400
_fg nom Flusso di massa del gas di scarico alla potenza termica nominaleg/s5.56.4
_fg part Flusso di massa del gas di scarico alla potenza termica parzialeg/s3.8
CO_2 % 12.716.4
Massimo tiraggio consentito canna fumariaPa20
Minimo tiraggio consentito canna fumariaPa6
Tiraggio minimo per dimensionamento del caminoPa0.0
Pesokg 150156
Capacità serbatoio di alimentazionekg18
Stufa adatta per locali non inferiori am328
Diametro uscita fumimm80
Combustibile-Pellet
Diametro presa d'aria esternamm 100110

1.3.2 Modelli CLELIA TC US - CLELIA TC

Par. Descrizione UMCLELIA TC9 USCLELIA TC9 US Pro 2CLELIA TC12 USCLELIA TC12 US Pro 2
P_nom Potenza termica nominale kW 9.3 12
P_part Potenza termica a carico parziale kW 2.8
_nom Efficienza dell'apparecchio alla potenza termica nominale % 91 90
_part Efficienza dell'apparecchio alla potenza termica a carico parziale % 90
_s Efficienza del riscaldamento stagionale dell'apparecchio alla potenza termica nominale% 87.4 86.5
EEIIndice di efficienza energetica, espresso come numero intero128127
CO_nom (13% O_2 )Emissione di CO al 13% di ossigeno alla potenza termica nominalemg/m350
CO_part (13% O_2 )Emissione di CO al 13% di ossigeno alla potenza termica parzialemg/m3250
NO_xnom (13% O_2 )Emissione di NOx al 13% di ossigeno alla potenza termica nominalemg/m399
NO_xpart (13% O_2 )Emissione di NOx al 13% di ossigeno alla potenza termica parzialemg/m392
OCC_nom (13% O_2 )Emissione di idrocarburi al 13% di ossigeno alla potenza termica nominalemg/m32
OCC_part (13% O_2 )Emissione di idrocarburi al 13% di ossigeno alla potenza termica parzialemg/m35
PM_nom (13% O_2 )Emissione di particolato al 13% di ossigeno alla potenza termica nominalemg/m3913
PM_part (13% O_2 )Emissione di particolato al 13% di ossigeno alla potenza termica parzialemg/m316
p_nom Tiraggio dei fumi alla potenza termica nominalePa12
p_part Tiraggio dei fumi alla potenza termica parzialePa10
el_ss Consumo di energia elettrica ausiliaria in standbykW0.002
el_max Consumo di energia elettrica ausiliaria alla potenza termica nominalekW0.055
el_min Consumo di energia elettrica ausiliaria alla potenza termica parzialekW0.012
ETensione di alimentazioneV230
fFrequenza di alimentazioneHz50
W_max Potenza elettrica massima assorbita. dato interoW360
T_snom Temperatura di uscita del gas di scarico alla potenza termica nominale°C220253
T_spart Temperatura di uscita del gas di scarico alla potenza termica parziale°C127
T_class Classificazione del camino in conformità alla norma di riferimento400
_lg nom Flusso di massa del gas di scarico alla potenza termica nominaleg/s4.95.9
_lg part Flusso di massa del gas di scarico alla potenza termica parzialeg/s3.4
CO_2 %14.715.8
Massimo tiraggio consentito canna fumariaPa20
Minimo tiraggio consentito canna fumariaPa6
Tiraggio minimo per dimensionamento del caminoPa0.0
Pesokg160
Capacità serbatoio di alimentazionekg15
Stufa adatta per locali non inferiori am32860
Diametro uscita fumimm80
Combustibile-Pellet
Diametro presa d'aria esternamm100
Par. Descrizione UMCLELIA TC 9CLELIA TC 9 Pro 2CLELIA TC 13CLELIA TC 13 Pro 3
P_nom Potenza termica nominale kW 9.3 13
P_part Potenza termica a carico parziale kW 2.8
_nom Efficienza dell'apparecchio alla potenza termica nominale % 91 90
_part Efficienza dell'apparecchio alla potenza termica a carico parziale%90
_s Efficienza del riscaldamento stagionale dell'apparecchio alla potenza termica nominale%87.486.6
EEIIndice di efficienza energetica, espresso come numero intero128127
CO_nom (13% O_2 )Emissione di CO al 13% di ossigeno alla potenza termica nominalemg/m350
CO_part (13% O_2 )Emissione di CO al 13% di ossigeno alla potenza termica parzialemg/m3250
NO_xnom (13% O_2 )Emissione di NOx al 13% di ossigeno alla potenza termica nominalemg/m399
NO_xpart (13% O_2 )Emissione di NOx al 13% di ossigeno alla potenza termica parzialemg/m392
OCG_nom (13% O_2 )Emissione di idrocarburi al 13% di ossigeno alla potenza termica nominalemg/m32
OCG_part (13% O_2 )Emissione di idrocarburi al 13% di ossigeno alla potenza termica parzialemg/m35
PM_nom (13% O_2 )Emissione di particolato al 13% di ossigeno alla potenza termica nominalemg/m3913
PM_part (13% O_2 )Emissione di particolato al 13% di ossigeno alla potenza termica parzialemg/m316
p_nom Tiraggio dei fumi alla potenza termica nominalePa12
p_part Tiraggio dei fumi alla potenza termica parzialePa10
el_SB Consumo di energia elettrica ausiliaria in standbykW0.002
el_max Consumo di energia elettrica ausiliaria alla potenza termica nominalekW0.055
el_min Consumo di energia elettrica ausiliaria alla potenza termica parzialekW0.012
ETensione di alimentazioneV230
fFrequenza di alimentazioneHz50
W_max Potenza elettrica massima assorbita. dato interoW360
T_snom Temperatura di uscita del gas di scarico alla potenza termica nominale°C220265
T_spart Temperatura di uscita del gas di scarico alla potenza termica parziale°C127
T_class Classificazione del camino in conformità alla norma di riferimento400
_fg nom Flusso di massa del gas di scarico alla potenza termica nominaleg/s4.96.3
_fg part Flusso di massa del gas di scarico alla potenza termica parzialeg/s3.4
CO_2 % 14.716.3
Massimo tiraggio consentito canna fumariaPa20
Minimo tiraggio consentito canna fumariaPa6
Tiraggio minimo per dimensionamento del caminoPa0.0
Pesokg 150156
Capacità serbatoio di alimentazionekg18
Stufa adatta per locali non inferiori am328
Diametro uscita fumimm80
Combustibile-Pellet
Diametro presa d'aria esternamm 100110

1.3.3 Distanze minime di sicurezza

Par. Descrizione UMCLELIA 9 USCLELIA 9 US Pro 2CLELIA 12 USCLELIA 12 US pro 2
d_R Distanze minime dalla parte posteriore da materiale combustibile mm 50
d_s Distanze minime dai lati da materiale combustibile mm 200
d_c Distanze minime dall'alto verso il materiale combustibile mm 750
d_p Distanze minime dalla parte anteriore del materiale combustibile mm 800
d_F Distanze minime perimetriche inferiori rispetto a materiali combustibile attorno al prodottomm 1500
d_L Distanze minime perimetriche frontali rispetto a materiali combustibile attorno al prodottomm 1500
Par. Descrizione UMCLELIA 9 CLELIA 9 Pro 2CLELIA 13CLELIA 13 Pro 3
d_R Distanze minime dalla parte posteriore da materiale combustibile mm 50
d_s Distanze minime dai lati da materiale combustibile mm 200
d_c Distanze minime dall'alto verso il materiale combustibile mm 750
d_p Distanze minime dalla parte anteriore del materiale combustibile mm 800
d_F Distanze minime perimetriche inferiori rispetto a materiali combustibile attorno al prodottomm 1500
d_L Distanze minime perimetriche frontali rispetto a materiali combustibile attorno al prodottomm 1500
Par. Descrizione UMCLELIA TC 9 USCLELIA TC 9 US Pro 2CLELIA TC 12 USCLELIA TC 12 US Pro 2
d_R Distanze minime dalla parte posteriore da materiale combustibile mm 50
d_s Distanze minime dai lati da materiale combustibile mm 200
d_c Distanze minime dall'alto verso il materiale combustibile mm 750
d_p Distanze minime dalla parte anteriore del materiale combustibile mm 800
d_F Distanze minime perimetriche inferiori rispetto a materiali combustibile attorno al prodottomm 1500
d_L Distanze minime perimetriche frontali rispetto a materiali combustibile attorno al prodottomm 1500
Par. Descrizione UMCLELIA TC 9CLELIA TC 9 Pro 2CLELIA TC 13CLELIA TC 13 Pro 3
d_R Distanze minime dalla parte posteriore da materiale combustibile mm 50
d_s Distanze minime dai lati da materiale combustibile mm 200
d_z Distanze minime dall'alto verso il materiale combustibile mm 750
d_p Distanze minime dalla parte anteriore del materiale combustibile mm 800
d_F Distanze minime perimetriche inferiori rispetto a materiali combustibile attorno al prodottomm 1500
d_L Distanze minime perimetriche frontali rispetto a materiali combustibile attorno al prodottomm 1500

d_p d_R d_F 25.4 d_B

Palazzetti CLELIA TC 12 US - Distanze minime di sicurezza - 2

1.3.4 Distanze minime per la corretta manutenzione e gestione

Par. Descrizione UMCLELIA 9 USCLELIA 9 US Pro 2CLELIA 12 USCLELIA 12 US pro 2
X1 Distanze minime dalla parte anteriore del materiale combustibile mm 1000
X2 Distanze minime dalla parte posteriore da materiale combustibile mm 50
Y1Distanze minime dai lati da materiale combustibilemm500
Y2Distanze minime dai lati da materiale combustibilemm500
ZDistanze minime dall'alto verso il materiale combustibilemm750
Par. Descrizione UMCLELIA 9CLELIA 9 Pro 2CLELIA 13CLELIA 13 Pro 3
X1 Distanze minime dalla parte anteriore del materiale combustibile mm 1000
X2 Distanze minime dalla parte posteriore da materiale combustibile mm 50
Y1Distanze minime dai lati da materiale combustibilemm500
Y2Distanze minine dai lati da materiale combustibilemm500
ZDistanze minime dall'alto verso il materiale combustibilemm750
Par. Descrizione UMCLELIA TC 9 USCLELIA TC 9 US Pro 2CLELIA TC 12 USCLELIA TC 12 US Pro 2
X1 Distanze minime dalla parte anteriore del materiale combustibile mm 1000
X2 Distanze minime dalla parte posteriore da materiale combustibile mm 50
Y1Distanze minime dai lati da materiale combustibilemm500
Y2Distanzeminime dai lati da materiale combustibilemm500
ZDistanze minime dall'alto verso il materiale combustibilemm750
Par. Descrizione UMCLELIA TC 9CLELIA TC 9 Pro 2CLELIA TC 13CLELIA TC 13 Pro 3
X1 Distanze minime dalla parte anteriore del materiale combustibile mm 1000
X2 Distanze minime dalla parte posteriore da materiale combustibile mm 50
Y1Distanze minime dai lati da materiale combustibilemm500
Y 2Distanze minime dai lati da materiale combustibilemm500
ZDistanze minime dall'alto verso il materiale combustibilemm750

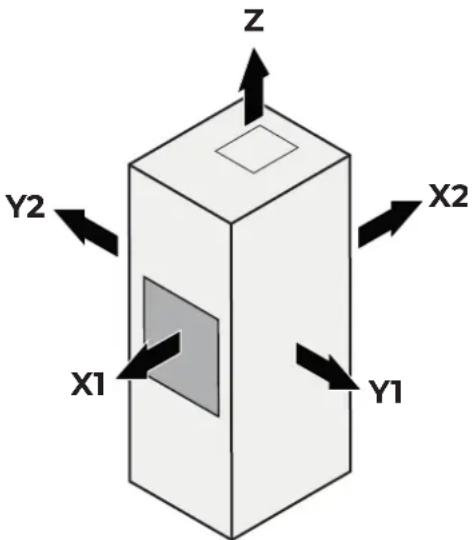

Z Y2 X2 X1 Y1

Figura 12

2 VESTIZIONE

2.1 Smontaggio e montaggio della vestizione

2.1.1 Smontaggio fianchi Lato destro

Palazzetti CLELIA TC 12 US - Smontaggio fianchi Lato destro - 1

2.1.3 Smontaggio del top

Modelli CLELIA US - CLELIA TC US

  1. Allentare le viti (A) ed estrarre il piano (B)

Palazzetti CLELIA TC 12 US - Modelli CLELIA US - CLELIA TC US - 1

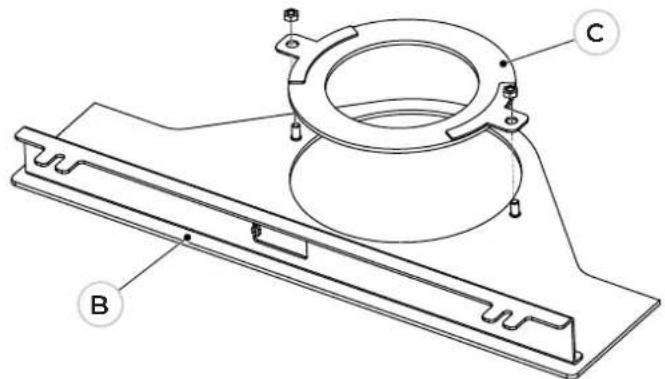

  1. Ruotare il piano (B) e togliere il supporto (C) ove previsto il tubo concentrico.

Palazzetti CLELIA TC 12 US - Modelli CLELIA US - CLELIA TC US - 2

Per il montaggio è necessario procedere nell'ordine inverso a quanto riportato nelle figure di smontaggio.

CONTENTS

Palazzetti si riserva di variare in qualunque momento e senza preavviso i propri prodotti nell'intento di migliorarli senza pregiudicarne le caratteristiche essenziali.

Assistente manuale
Alimentato da Anthropic
In attesa del tuo messaggio
Informazioni sul prodotto

Marca : Palazzetti

Modello : CLELIA TC 12 US

Categoria : Padella
