Produkttyp	Pelletsofen
Marke	Palazzetti
Modell	CLELIA TC 12 US
Nennwärmeleistung	12 kW
Teillastwärmeleistung	2.8 kW
Wirkungsgrad bei Nennleistung	90 %
Empfohlenes Raumvolumen	60 m³
Pelletbehältervolumen	15 kg
Nettogewicht	160 kg
Stromversorgung	230 V / 50 Hz
Maximale elektrische Leistungsaufnahme	360 W
Standby-Verbrauch	0,002 kW
Rauchrohrdurchmesser	80 mm
Außenluftanschlussdurchmesser	100 mm
Brennstoff	Holzpellets (Durchmesser 6 mm)
Brennertyp	Selbstreinigender Brenner
Display	Digitaler Bildschirm mit Bedienelementen
Mindestsicherheitsabstände	Hinten 50 mm, Seiten 200 mm, vorne 800 mm, oben 750 mm
Schornsteinklasse	400
CO-Emissionen (bei 13 % O₂, Nennlast)	50 mg/m³
Regelmäßige Wartung	Regelmäßige Reinigung des Brenners, des Aschekastens und der Glasscheibe

Häufig gestellte Fragen - CLELIA TC 12 US Palazzetti

Wie reinige ich den Ofen CLELIA TC 12 US?

Es wird empfohlen, regelmäßig den selbstreinigenden Brenner, die Ascheschublade und die Innenscheibe zu reinigen. Konsultieren Sie die Anleitung zum Ausbau der Verkleidungen. Verwenden Sie einen Aschesauger.

Welche Pelletsart soll verwendet werden?

Verwenden Sie zertifizierte ENplus A1 Holzpellets mit 6 mm Durchmesser, trocken und unbehandelt.

Was sind die Mindestsicherheitsabstände?

Hinten 50 mm, Seiten 200 mm, vorne 800 mm, oben 750 mm. Für die Wartung sind hinten 1000 mm und an den Seiten 500 mm vorzusehen.

Wie starte ich den Ofen?

Füllen Sie den Pelletbehälter, schalten Sie den Hauptschalter ein, dann wählen Sie die Leistung über das Display. Der Ofen startet automatisch.

Was ist im Fehlerfall zu tun?

Überprüfen Sie das Display auf den Fehlercode. Häufige Probleme sind Verstopfung der Zufuhr oder Überhitzung. Der Thermostat mit manuellem Reset muss möglicherweise zurückgesetzt werden.

Wie oft muss der Aschekasten geleert werden?

Je nach Nutzung leeren Sie die Ascheschublade alle 2 bis 5 Tage. Überwachen Sie den Aschestand regelmäßig.

Welches Raumvolumen ist geeignet?

Der Ofen eignet sich für ein minimales Raumvolumen von 60 m³ (ca. 24 m² bei 2,5 m Deckenhöhe). Für größere Volumen ist die Leistung von 12 kW geeignet.

Kann der Ofen an einen Außenluftanschluss angeschlossen werden?

Ja, der Durchmesser des Außenluftanschlusses beträgt 100 mm. Befolgen Sie die Anweisungen in der Anleitung für den Anschluss.

Wie stelle ich die Temperatur ein?

Verwenden Sie das Display, um die Leistung (5 Stufen) oder den Raumtemperaturmodus einzustellen. Der Ofen moduliert automatisch, um die Temperatur zu halten.

Wo finde ich Ersatzteile?

Kontaktieren Sie Ihren Palazzetti-Händler oder einen autorisierten Service. Verfügbare Teile umfassen die Glasscheibe, Dichtungen, Brenner usw.

BEDIENUNGSANLEITUNG CLELIA TC 12 US Palazzetti

Sehr geehrter Kunde,

Zuallererst möchten wir Ihnen für den uns gewährten Vorzug danken und Ihnen zur Wahl gratulieren.

Damit Sie Ihren neuen Produkt, so gut wie möglich benutzen können, bitten wir Sie, die in dieser Bedienungs- und Wartungsanleitung enthaltenen Angaben genau zu befolgen.

Estimado Cliente,

1.1 Hauptkomponenten 44

1.1.1 CLELIA US 44
1.1.2 CLELIA TC US 46
1.1.3 CLELIA. 48
1.1.4 CLELIA TC. 50

1.2 Abmessungen 52

1.2.1 Modelle CLELIA US - CLELIA TC US 52
1.2.2 Modelle CLELIA - CLELIA TC. 53

1.3 Technische Daten 54

1.3.1 Modelle CLELIA US - CLELIA 54
1.3.2 Modelle CLELIA TC US - CLELIA TC 56

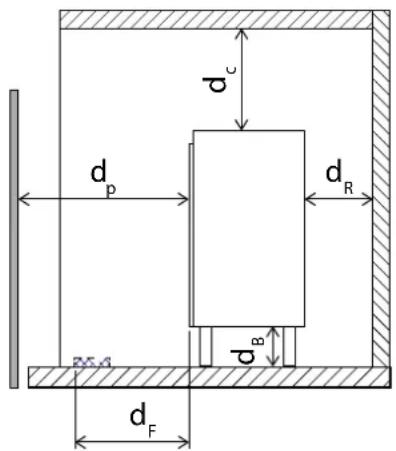

1.3.3 Mindestsicherheitsabstände 58
1.3.4 Mindestabstände für ordnungsgemäße Wartung und Handhabung. . . . . 59

2 VERKLEIDUNG 60

2.1 Verkleidung entfernen und anbringen ..... 60

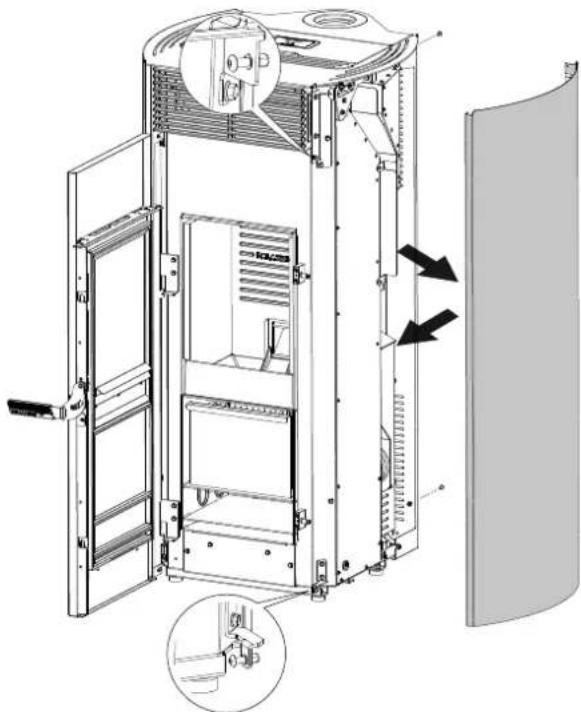

2.1.1 Seitenverkleidung abnehmen 60
2.1.2 Hintere Verkleidung abnehmen....61
2.1.3 Abdeckung abnehmen. 62

1 PRODUKTANGABEN

1.1 Hauptkomponenten

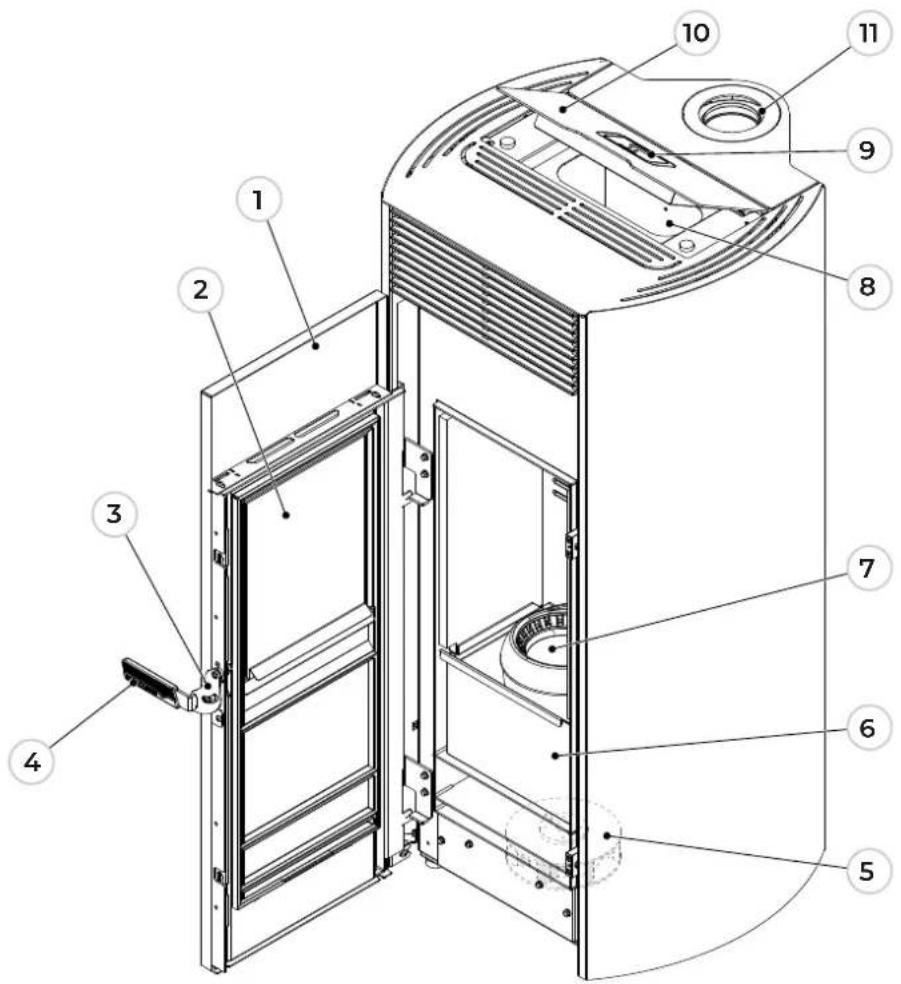

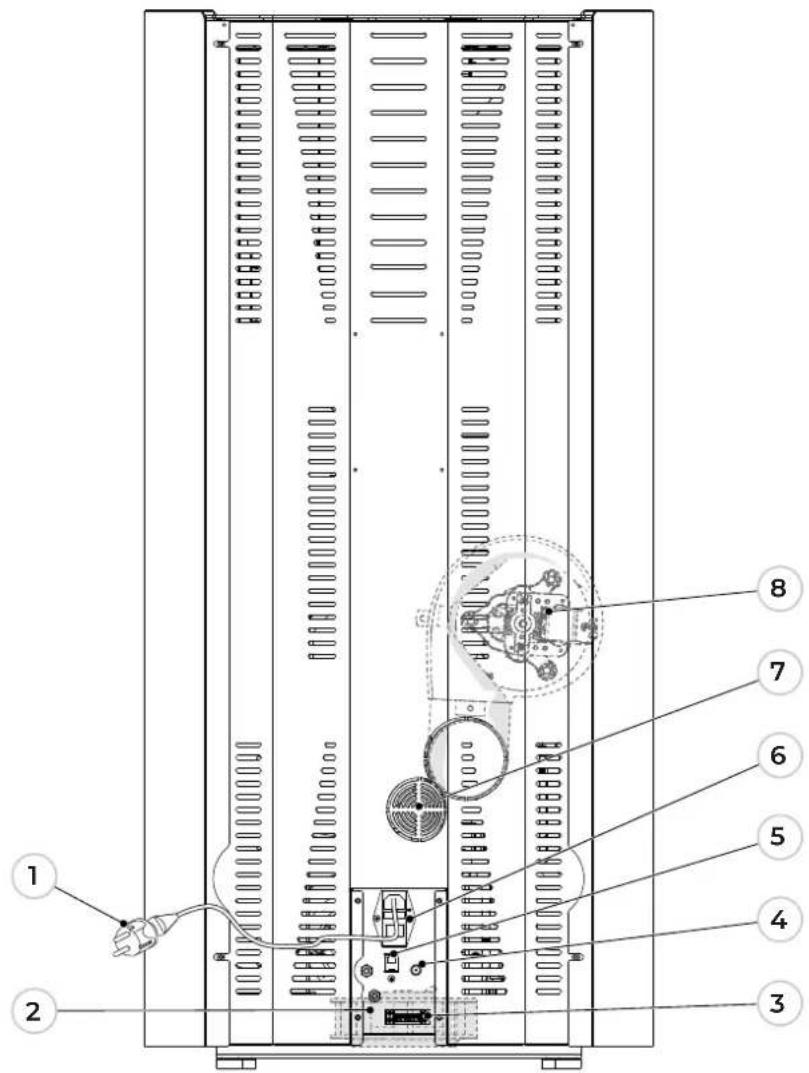

1.1.1 CLELIA US

1 Tür
2 Türglas innen
3 Türgriff
4 Kalter Türgriff
5 Raum-Gebläse
6 Aschelade
7 Statischer Brenntopf
8 Pellettank
9 Display
10 Tankdeckel
11 Rauchabzugsrohr

1 Netzkabel
2 Raum-Gebläse
3 6-polige Klemmleiste
4 Von Hand rückstellbarer Thermostat
5 RJ11-Steckverbinder
6 Zündschalter
7 Brennuft-Rohr
8 Hinteres Gebläse (PRO2 - sofern vorhanden)

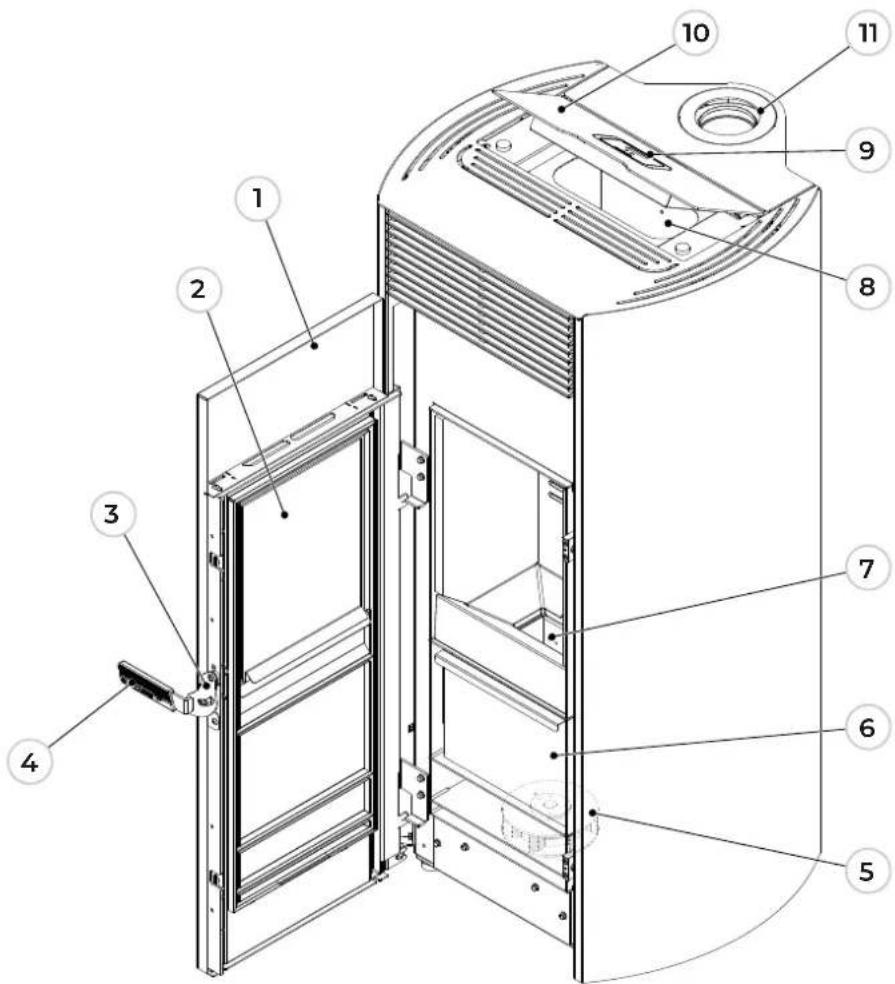

1.1.2 CLELIA TC US

1 Tür
2 Türglas innen
3 Türgriff
4 Kalter Türgriff
5 Raum-Gebläse
6 Aschelade
7 Selbstreinigender Brenntopf
8 Pellettank
9 Display
10 Tankdeckel
11 Rauchabzugsrohr

1 Netzkabel
2 Raum-Gebläse
3 6-polige Klemmleiste
4 Von Hand rückstellbarer Thermostat
5 RJ11-Steckverbinder
6 Zündschalter
7 Brennuft-Rohr
8 Hinteres Gebläse (PRO2 - sofern vorhanden)

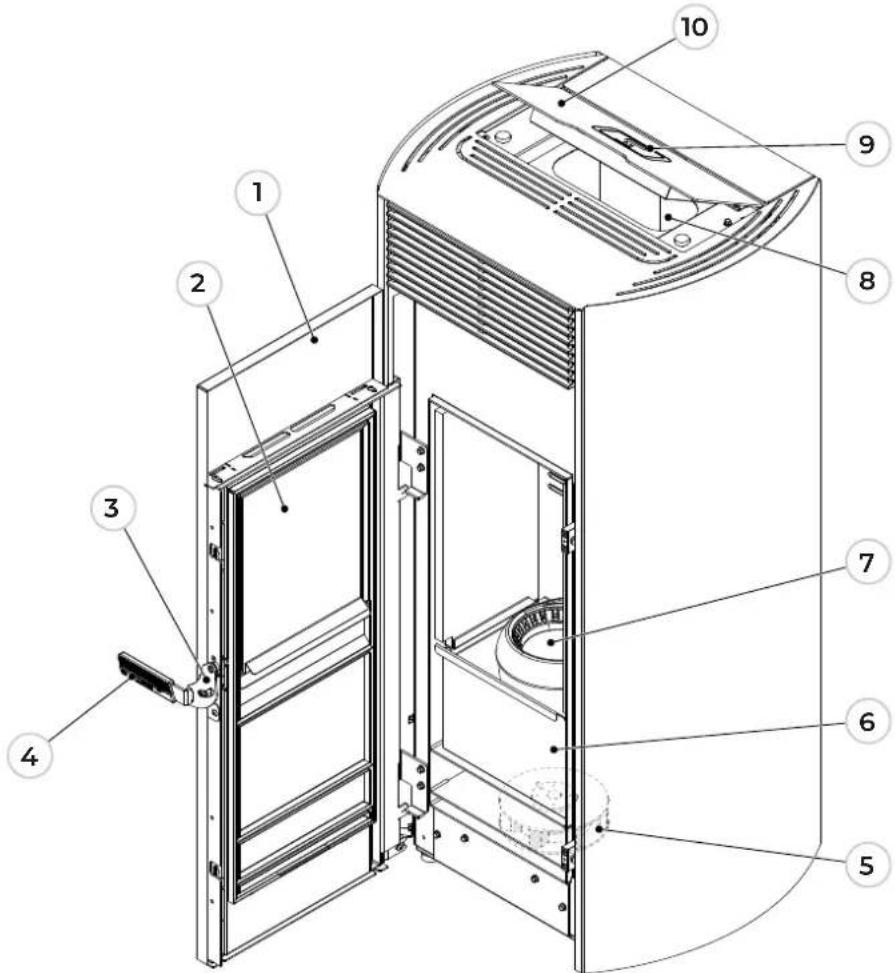

1.1.3 CLELIA

1 Tür
2 Türglas innen
3 Türgriff
4 Kalter Türgriff
5 Raum-Gebläse
6 Aschelade
7 Statischer Brenntopf
8 Pellettank
9 Display
10 Tankdeckel

1 Netzkabel
2 Raum-Gebläse
3 RJ11-Steckverbinder
4 Rauchabzugsrohr
5 Von Hand rückstellbarer Thermostat
6 Zündschalter
7 6-polige Klemmleiste
8 Brennuft-Rohr
9 Hinteres Gebläse (PRO2 - sofern vorhanden)
10 Hintere Gebläse (PRO3 - sofern vorhanden)

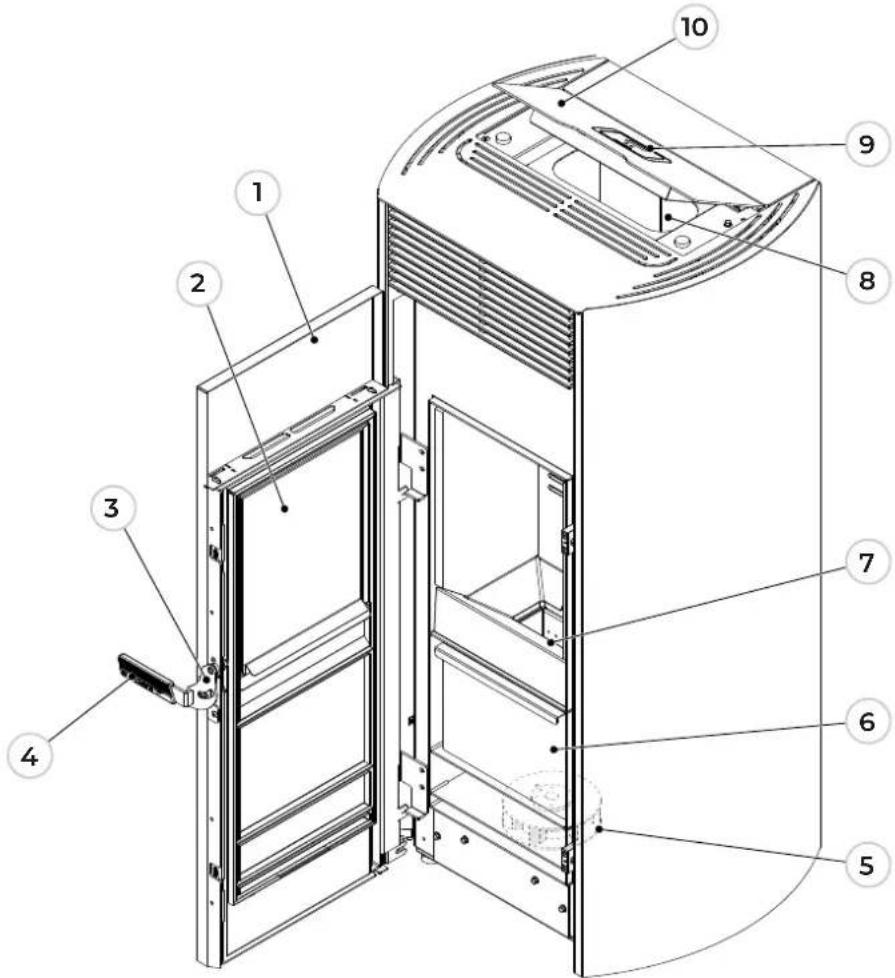

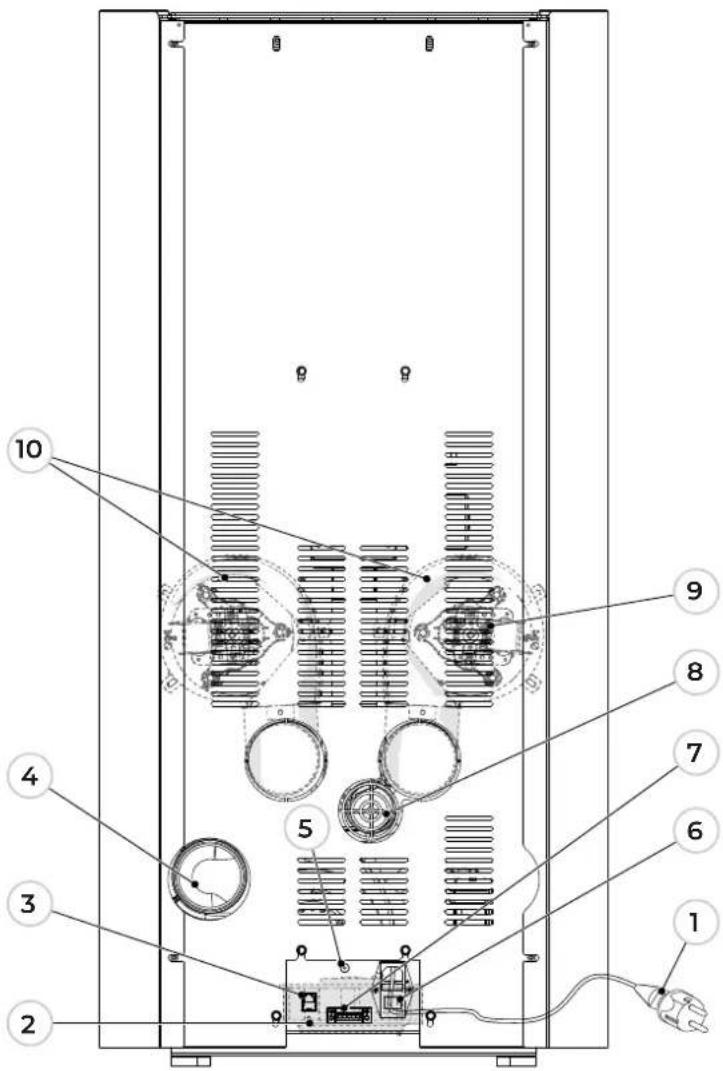

1.1.4 CLELIA TC

1 Tür
2 Türglas innen
3 Türgriff
4 Kalter Türgriff
5 Raum-Gebläse
6 Aschelade
7 Selbstreinigender Brenntopf
8 Pellettank
9 Display
10 Tankdeckel

1 Netzkabel
2 Raum-Gebläse
3 RJ11-Steckverbinder
4 Rauchabzugsrohr
5 Von Hand rückstellbarer Thermostat
6 Zündschalter
7 6-polige Klemmleiste
8 Brennuft-Rohr
9 Hinteres Gebläse (PRO2 - sofern vorhanden)
10 Hintere Gebläse (PRO3 - sofern vorhanden)

1.2 Abmessungen

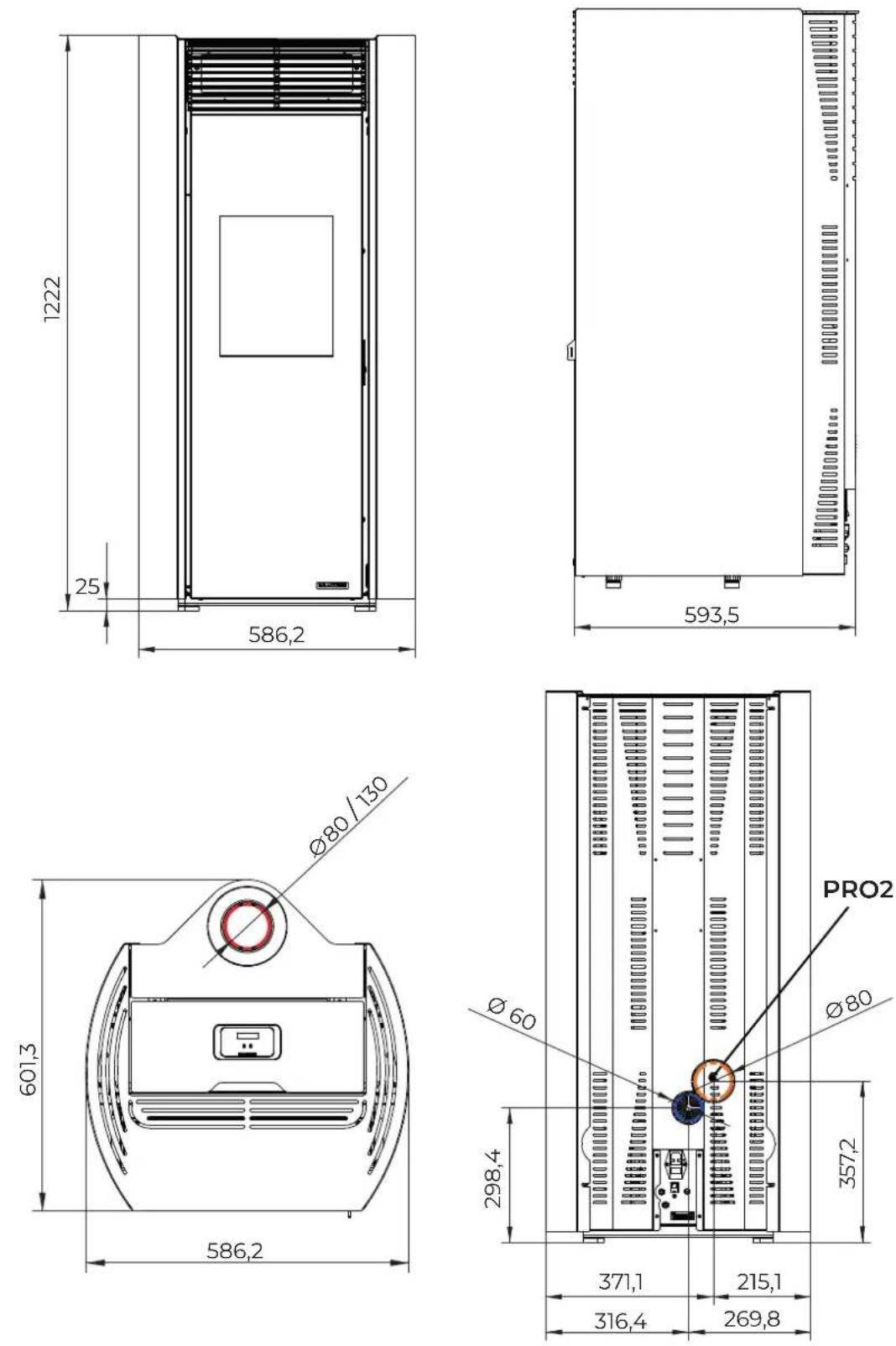

1.2.1 Modelle CLELIA US - CLELIA TC US

Abbildung 9

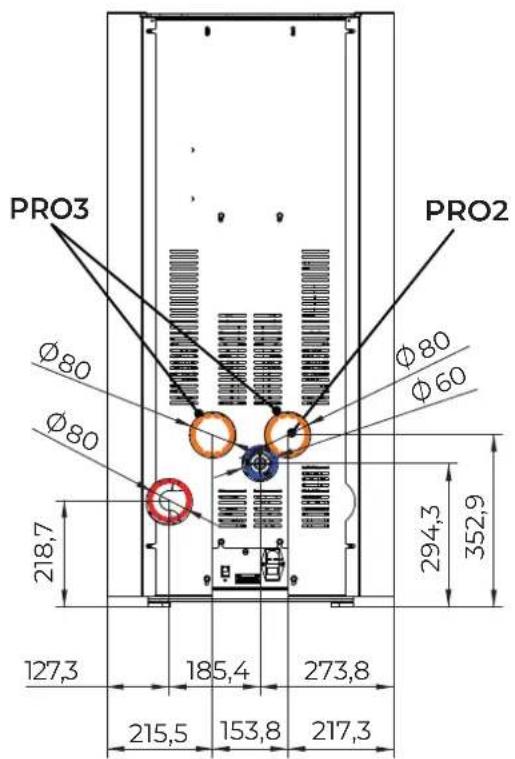

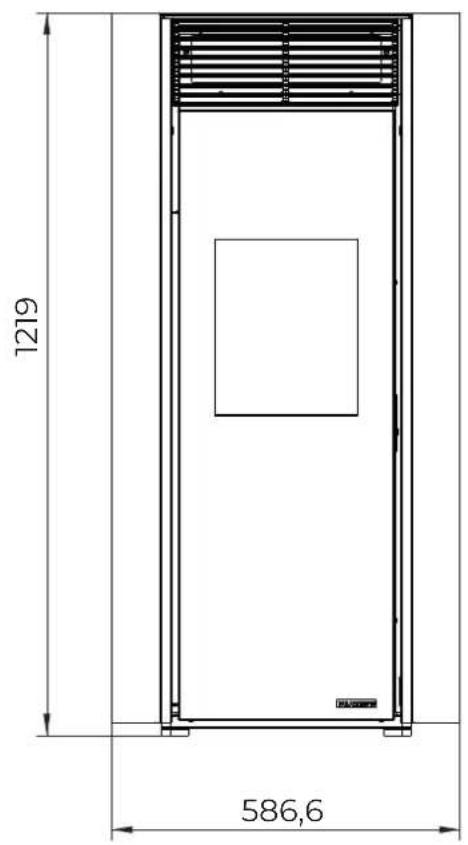

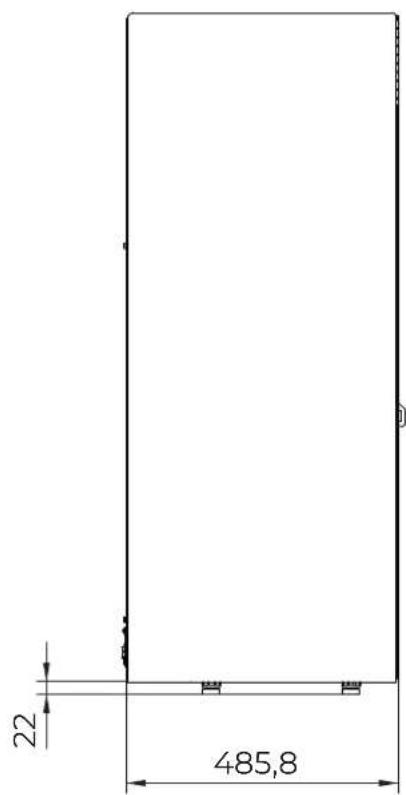

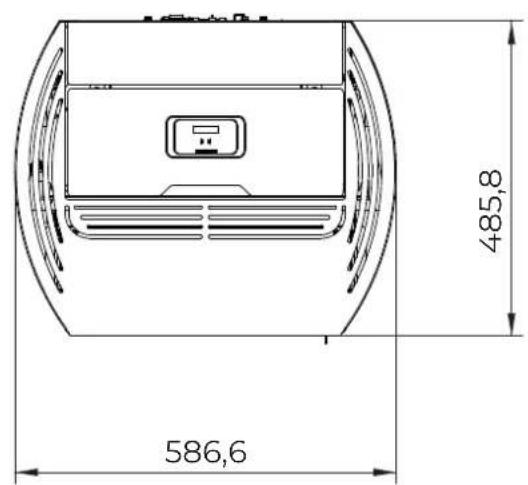

1.2.2 Modelle CLELIA - CLELIA TC

Abbildung 10

1.3 Technische Daten

1.3.1 Modelle CLELIA US - CLELIA

Par. Beschreibung		M.Einh.	CLELIA 9 US	CLELIA 9 US Pro 2	CLELIA 12 US	CLELIA 12 US pro 2
P_nom	Nennwärmeleistung kW 9 12
P_part	Teillast-Wärmeleistung kW 3.2
_nom	Geräteeffizienz bei Nennwärmeleistung % 91 90
_part	Geräteeffizienz bei Teillast-Wärmeleistung % 89
_b	Effizienz der saisonalen Heizleistung des Geräts bei Nennwärmeleistung	%	87.4		86.5
EEI	Energieeffizienzindex, als ganze Zahl angegeben		128		127
CO_nom (13 % O_2 )	CO-Emission bei 13 % Sauerstoff bei Nennwärmeleistung	mg/m3		50
CO_part (13 % O_2 )	CO-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung	mg/m3		298
NO_xnom (13 % O_2 )	NOx-Emission bei 13 % Sauerstoff bei Nennwärmeleistung mg/m	3		99
NO_xpart (13 % O_2 )	NOx-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung	mg/m3		57
OCG_nom (13 % O_2 )	Kohlenwasserstoff-Emission bei 13 % Sauerstoff bei Nennwärmeleistung	mg/m3		2
OCG_part (13 % O_2 )	Kohlenwasserstoff-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung	mg/m3		4
PM_nom (13 % O_2 )	Partikelemissionen bei 13 % Sauerstoff bei Nennwärmeleistung	mg/m3	5		15
PM_part (13 % O_2 )	Partikelemissionen bei 13 % Sauerstoff bei Teillast-Wärmeleistung	mg/m3		7
p_nom	Abgasabzug bei Nennwärmeleistung	Pa		12
p_part	Abgaszug bei Nennwärmeleistung	Pa		10
el_ss	Standby-Hilfsleistungsaufnahme	kW		0.002
el_max	Verbrauch an elektrischer Hilfsenergie bei Nennwärmeleistung	kW		0.055
el_min	Verbrauch an elektrischer Hilfsenergie bei partieller Wärmeleistung	kW		0.012
E	Versorgungsspannung	V		230
f	Versorgungsfrequenz	Hz		50
W_max	Maximale Stromaufnahme - ganzzahlige Angabe	W		360
T_nom	Abgastemperatur bei Nennwärmeleistung	°C	201		250
T_spart	Abgas-Ausgangstemperatur bei Teillast-Wärmeleistung	°C		131
T_class	Schornsteinklassifizierung gemäß Referenznorm			400
_rg nom	Abgasmassenstrom bei Nennwärmeleistung	g/s	5.5		6.1
_rg part	Abgasmassenstrom bei partieller Wärmeleistung	g/s		3.8
	CO_2	%	12.7		15.4
	Zulässiger Kamin-Höchstzug	Pa		20
	Zulässiger Kamin-Mindestzug	Pa		6
	Mindestzug für die Schornsteingröße	Pa		0.0
	Gewicht	kg		160
	Fassungsvermögen Vorratsbehälter	kg		15
	Ofen für Räume mit einer Mindestgröße von	m3		28
	Durchmesser Rauchabzug	mm		80
	Brennstoff	-		Pellet
	Durchmesser Außenluftanschluss	mm		100
Par. Beschreibung		M.Einh.	CLELIA9	CLELIA9 Pro 2	CLELIA13	CLELIA13 Pro 3
P_nom	Nennwärmeleistung kW 9 13.2
P_part	Teillast-Wärmeleistung kW 3.2
_nom	Geräteeffizienz bei Nennwärmeleistung % 91 90
_part	Geräteeffizienz bei Teillast-Wärmeleistung	%		89
_s	Effizienz der saisonalen Heizleistung des Geräts bei Nennwärmeleistung	%	87.4		86.6	86.3
EEI	Energieeffizienzindex, als ganze Zahl angegeben		128		127
CO_nom (13 % O_2 )	CO-Emission bei 13 % Sauerstoff bei Nennwärmeleistung	mg/m3		50
CO_part (13 % O_2 )	CO-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung	mg/m3		298
NO_xnom (13 % O_2 )	NOx-Emission bei 13 % Sauerstoff bei Nennwärmeleistung mg/m	3		99
NO_xpart (13 % O_2 )	NOx-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung	mg/m3		57
OCG_nom (13 % O_2 )	Kohlenwasserstoff-Emission bei 13 % Sauerstoff bei Nennwärmeleistung	mg/m3		2
OCG_part (13 % O_2 )	Kohlenwasserstoff-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung	mg/m3		4
PM_nom (13 % O_2 )	Partikelemissionen bei 13 % Sauerstoff bei Nennwärmeleistung	mg/m3	5		15
PM_part (13 % O_2 )	Partikelemissionen bei 13 % Sauerstoff bei Teillast-Wärmeleistung	mg/m3		7
p_nom	Abgasabzug bei Nennwärmeleistung	Pa	10		12
p_part	Abgaszug bei Nennwärmeleistung	Pa	12		10
el_ss	Standby-Hilfsleistungsaufnahme	kW		0.002
el_max	Verbrauch an elektrischer Hilfsenergie bei Nennwärmeleistung	kW		0.055		0.13
el_min	Verbrauch an elektrischer Hilfsenergie bei partieller Wärmeleistung	kW		0.012
E	Versorgungsspannung	V		230
f	Versorgungsfrequenz	Hz		50
W_max	Maximale Stromaufnahme - ganzzahlige Angabe	W		360
T_snom	Abgastemperatur bei Nennwärmeleistung	°C	201		269
T_spart	Abgas-Ausgangstemperatur bei Teillast-Wärmeleistung	°C		131
T_class	Schornsteinklassifizierung gemäß Referenznorm			400
_fg nom	Abgasmassenstrom bei Nennwärmeleistung	g/s	5.5		6.4
_fg part	Abgasmassenstrom bei partieller Wärmeleistung	g/s		3.8
	CO_2	% 12.7		16.4
	Zulässiger Kamin-Höchstzug	Pa		20
	Zulässiger Kamin-Mindestzug	Pa		6
	Mindestzug für die Schornsteingröße	Pa		0.0
	Gewicht	kg 150		156
	Fassungsvermögen Vorratsbehälter	kg		18
	Ofen für Räume mit einer Mindestgröße von	m3		28
	Durchmesser Rauchabzug	mm		80
	Brennstoff	-		Pellet
	Durchmesser Außenluftanschluss	mm 100		110

1.3.2 Modelle CLELIA TC US - CLELIA TC

Par. Beschreibung		M.Einh.	CLELIA TC9 US	CLELIA TC9 US Pro 2	CLELIA TC12 US	CLELIA TC12 US Pro 2
P_nom	Nennwärmeleistung kW 9.3 12
P_part	Teillast-Wärmeleistung kW 2.8
_nom	Geräteeffizienz bei Nennwärmeleistung % 91 90
_part	Geräteeffizienz bei Teillast-Wärmeleistung % 90
_S	Effizienz der saisonalen Heizleistung des Geräts bei Nennwärmeleistung	% 87.4 86.5
EEI	Energieeffizienzindex, als ganze Zahl angegeben		128		127
CO_nom (13 % O_2 )	CO-Emission bei 13 % Sauerstoff bei Nennwärmeleistung	mg/m3		50
CO_part (13 % O_2 )	CO-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung	mg/m3		250
NO_xnom (13 % O_2 )	NOx-Emission bei 13 % Sauerstoff bei Nennwärmeleistung mg/m	3		99
NO_xpart (13 % O_2 )	NOx-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung	mg/m3		92
OCG_nom (13 % O_2 )	Kohlenwasserstoff-Emission bei 13 % Sauerstoff bei Nennwärmeleistung	mg/m3		2
OCG_part (13 % O_2 )	Kohlenwasserstoff-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung	mg/m3		5
PM_nom (13 % O_2 )	Partikelemissionen bei 13 % Sauerstoff bei Nennwärmeleistung	mg/m3	9		13
PM_part (13 % O_2 )	Partikelemissionen bei 13 % Sauerstoff bei Teillast-Wärmeleistung	mg/m3		16
p_nom	Abgasabzug bei Nennwärmeleistung	Pa		12
p_part	Abgaszug bei Nennwärmeleistung	Pa		10
el_SB	Standby-Hilfsleistungsaufnahme	kW		0.002
el_max	Verbrauch an elektrischer Hilfsenergie bei Nennwärmeleistung	kW		0.055
el_min	Verbrauch an elektrischer Hilfsenergie bei partieller Wärmeleistung	kW		0.012
E	Versorgungsspannung	V		230
f	Versorgungsfrequenz	Hz		50
W_max	Maximale Stromaufnahme - ganzzahlige Angabe	W		360
T_snom	Abgastemperatur bei Nennwärmeleistung	°C	220		253
T_spart	Abgas-Ausgangstemperatur bei Teillast-Wärmeleistung	°C		127
T_class	Schornsteinklassifizierung gemäß Referenznorm			400
_lg norm	Abgasmassenstrom bei Nennwärmeleistung	g/s	4.9		5.9
_lg part	Abgasmassenstrom bei partieller Wärmeleistung	g/s		3.4
	CO_2	%	14.7		15.8
	Zulässiger Kamin-Höchstzug	Pa		20
	Zulässiger Kamin-Mindestzug	Pa		6
	Mindestzug für die Schornsteingröße	Pa		0.0
	Gewicht	kg		160
	Fassungsvermögen Vorratsbehälter	kg		15
	Ofen für Räume mit einer Mindestgröße von	m3	28		60
	Durchmesser Rauchabzug	mm		80
	Brennstoff	-		Pellet
	Durchmesser Außenluftanschluss	mm		100
Par. Beschreibung		M.Einh.	CLELIA TC 9	CLELIA TC 9 Pro 2	CLELIA TC 13	CLELIA TC 13 Pro 3
P_nom	Nennwärmeleistung kW 9.3 13
P_part	Teillast-Wärmeleistung kW 2.8
_nom	Geräteeffizienz bei Nennwärmeleistung % 91 90
_part	Geräteeffizienz bei Teillast-Wärmeleistung % 90
_s	Effizienz der saisonalen Heizleistung des Geräts bei Nennwärmeleistung	%	87.4		86.6
EEI	Energieeffizienzindex, als ganze Zahl angegeben		128		127
CO_nom (13 % O_2 )	CO-Emission bei 13 % Sauerstoff bei Nennwärmeleistung	mg/ m^3		50
CO_part (13 % O_2 )	CO-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung	mg/ m^3		250
NO_xnom (13 % O_2 )	NOx-Emission bei 13 % Sauerstoff bei Nennwärmeleistung mg/m	3		99
NO_xpart (13 % O_2 )	NOx-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung	mg/ m^3		92
OCG_nom (13 % O_2 )	Kohlenwasserstoff-Emission bei 13 % Sauerstoff bei Nennwärmeleistung	mg/ m^3		2
OCG_part (13 % O_2 )	Kohlenwasserstoff-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung	mg/ m^3		5
PM_nom (13 % O_2 )	Partikelemissionen bei 13 % Sauerstoff bei Nennwärmeleistung	mg/ m^3	9		13
PM_part (13 % O_2 )	Partikelemissionen bei 13 % Sauerstoff bei Teillast-Wärmeleistung	mg/ m^3		16
p_nom	Abgasabzug bei Nennwärmeleistung	Pa		12
p_part	Abgaszug bei Nennwärmeleistung	Pa		10
el_SB	Standby-Hilfsleistungsaufnahme	kW		0.002
el_max	Verbrauch an elektrischer Hilfsenergie bei Nennwärmeleistung	kW		0.055
el_min	Verbrauch an elektrischer Hilfsenergie bei partieller Wärmeleistung	kW		0.012
E	Versorgungsspannung	V		230
f	Versorgungsfrequenz	Hz		50
W_max	Maximale Stromaufnahme - ganzzahlige Angabe	W		360
T_snom	Abgastemperatur bei Nennwärmeleistung	°C	220		265
T_spart	Abgas-Ausgangstemperatur bei Teillast-Wärmeleistung	°C		127
T_class	Schornsteinklassifizierung gemäß Referenznorm			400
_fg norm	Abgasmassenstrom bei Nennwärmeleistung	g/s	4.9		6.3
_fg part	Abgasmassenstrom bei partieller Wärmeleistung	g/s		3.4
	CO_2	% 14.7		16.3
	Zulässiger Kamin-Höchstzug	Pa		20
	Zulässiger Kamin-Mindestzug	Pa		6
	Mindestzug für die Schornsteingröße	Pa		0.0
	Gewicht	kg 150		156
	Fassungsvermögen Vorratsbehälter	kg		18
	Ofen für Räume mit einer Mindestgröße von	m^3		28
	Durchmesser Rauchabzug	mm		80
	Brennstoff	-		Pellet
	Durchmesser Außenluftanschluss	mm 100		110

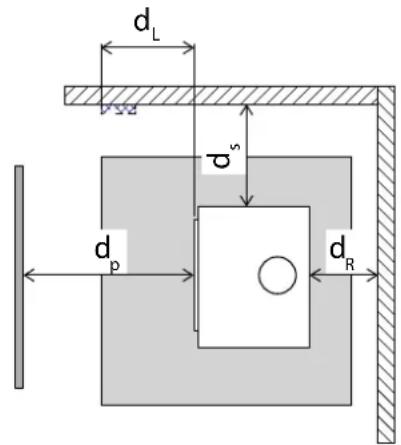

1.3.3 Mindestsicherheitsabstände

Par. Beschreibung		M.Einh.	CLELIA 9 US	CLELIA 9 US Pro 2	CLELIA 12 US	CLELIA 12 US pro 2
d_R	Mindestabstände von der Rückseite zum Brenngut mm 50
d_s	Mindestabstände von den Seiten zum Brenngut mm 200
d_c	Mindestabstände von oben zum Brenngut mm 750
d_p	Mindestabstände von der Vorderseite des Brennguts mm 800
d_F	Geringere Perimeter-Mindestabstände zum Brenngut rund um das Produkt	mm 1500
d_L	Geringere Perimeter-Mindestabstände zum Brenngut rund um das Produkt	mm 1500
Par. Beschreibung		M.Einh.	CLELIA 9 CLELIA 9 Pro 2		CLELIA 13	CLELIA 13 Pro 3
d_R	Mindestabstände von der Rückseite zum Brenngut mm 50
d_s	Mindestabstände von den Seiten zum Brenngut mm 200
d_c	Mindestabstände von oben zum Brenngut mm 750
d_p	Mindestabstände von de Vorderseite des Brennguts mm 800
d_F	Geringere Perimeter-Mindestabstände zum Brenngut rund um das Produkt	mm 1500
d_L	Geringere Perimeter-Mindestabstände zum Brenngut rund um das Produkt	mm 1500
Par. Beschreibung
d_R	Mindestabstände von der Rückseite zum Brenngut mm 50
d_s	Mindestabstände von den Seiten zum Brenngut mm 200
d_c	Mindestabstände von oben zum Brenngut mm 750
d_p	Mindestabstände von De Vorderseite des Brennguts mm 800
d_F	Geringere Perimeter-Mindestabstände zum Brenngut rund um das Produkt	mm 1500
d_L	Geringere Perimeter-Mindestabstände zum Brenngut rund um das Produkt	mm 1500
Par. Beschreibung
d_R	Mindestabstände von der Rückseite zum Brenngut mm 50
d_s	Mindestabstände von den Seiten zum Brenngut mm 200
d_c	Mindestabstände von oben zum Brenngut mm 750
d_p	Minestabstände von der Vorderseite des Brennguts mm 800
d_F	Geringere Perimeter-Mindestabstände zum Brenngut rund um das Produkt	mm 1500
d_L	Geringere Perimeter-Mindestabstände zum Brenngut rund um das Produkt	mm 1500

Abbildung 11

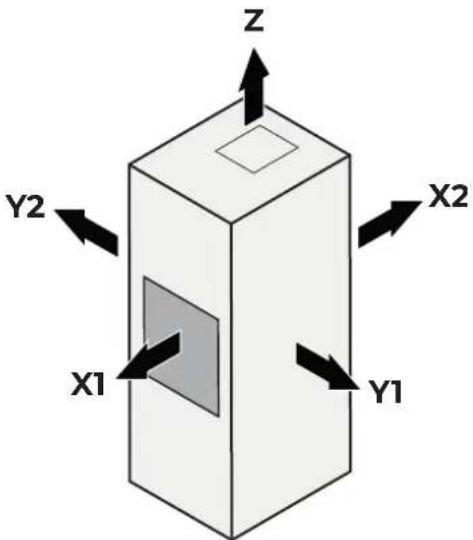

1.3.4 Mindestabstände für ordnungsgemäße Wartung und Handhabung

Par. Beschreibung		M.Einh.	CLELIA 9 US	CLELIA 9 US Pro 2	CLELIA 12 US	CLELIA 12 US pro 2
X1 Mindestabstände von der Vorderseite des Brennguts mm 1000
X2 Mindestabstände von der Rückseite zum Brenngut mm 50
Y1 Mindestabstände von den Seiten zum Brenngut mm 500
Y2 Mindestabstände von den Seiten zum Brenngut mm 500
Z Mindestabstände von oben zum Brenngut		mm		750
Par. Beschreibung		M.Einh.	CLELIA 9	CLELIA 9 Pro 2	CLELIA 13	CLELIA 13 Pro 3
X1 Mindestabstände von der Vorderseite des Brennguts mm 1000
X2 Mindestabstände von der Rückseite zum Brenngut mm 50
Y1 Mindestabstände von den Seiten zum Brenngut mm 500
Y2 Mindestabstände von den Seiten zum Brenng UT mm 500
Z Mindestabstände von oben zum Brenngut		mm		750
Par. Beschreibung		M.Einh.	CLELIA TC 9 US	CLELIA TC 9 US Pro 2	CLELIA TC 12 US	CLELIA TC 12 US Pro 2
X1 Mindestabstände von der Vorderseite des Brennguts mm 1000
X2 Mindestabstände von der Rückseite zum Brenngut mm 50
Y1 Mindestabstände von den Seiten zum Brenngut mm 500
Y2 Mindestabstände von den Seiten zum Brenngut mm 500
Z Mindestabstände von oben zum Brenngut		mm		750
Par. Beschreibung		M.Einh.	CLELIA TC 9	CLELIA TC 9 Pro 2	CLELIA TC 13	CLELIA TC 13 Pro 3
X1 Mindestabstände von der Vorderseite des Brennguts mm 1000
X2 Mindestabstände von der Rückseite zum Brenngut mm 50
Y1 Mindestabstände von den Seiten zum Brenngut mm 500
Y2 Mindestabstände van den Seiten zum Brenngut mm 500
Z Mindestabstände van oben zum Brenngut		mm		750

Abbildung 12

2 VERKLEIDUNG

2.1 Verkleidung entfernen und anbringen

2.1.1 Seitenverkleidung abnehmen Rechte Seite

Abbildung 14 Abbildung 15

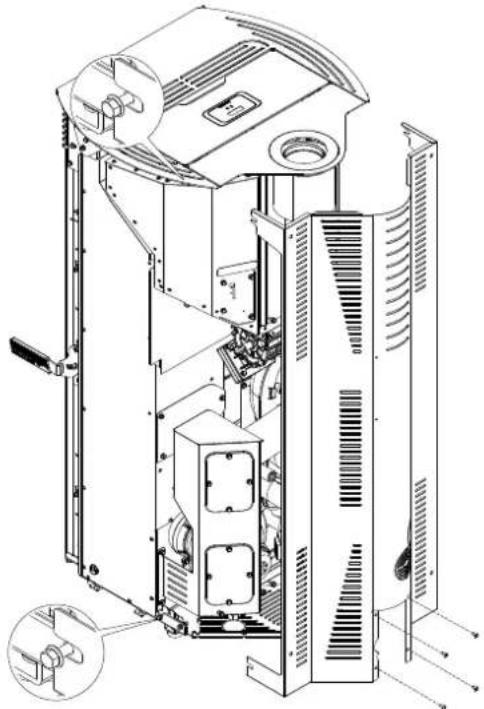

2.1.2 Hintere Verkleidung abnehmen Modelle CLELIA US - CLELIA TC US

2.1.3 Abdeckung abnehmen

Modelle CLELIA US - CLELIA TC US

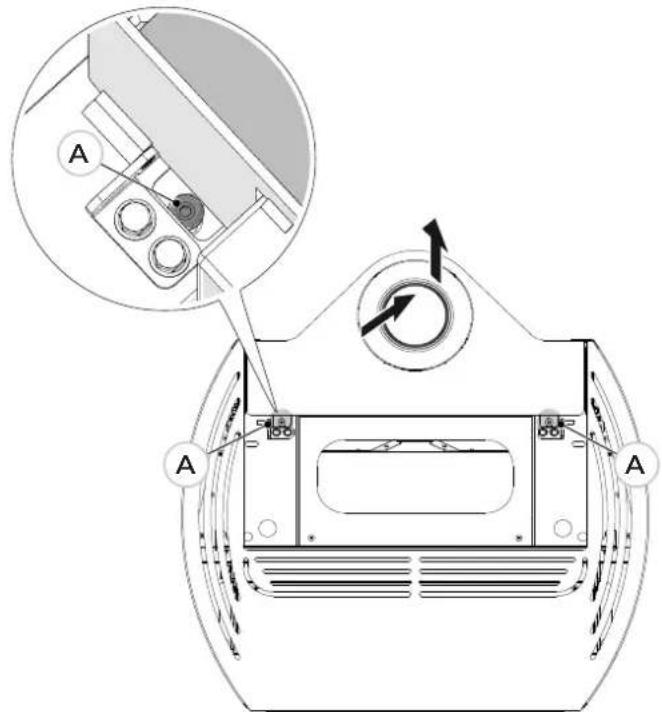

1. Die Schrauben (A) lösen und die Platte (B) herausnehmen

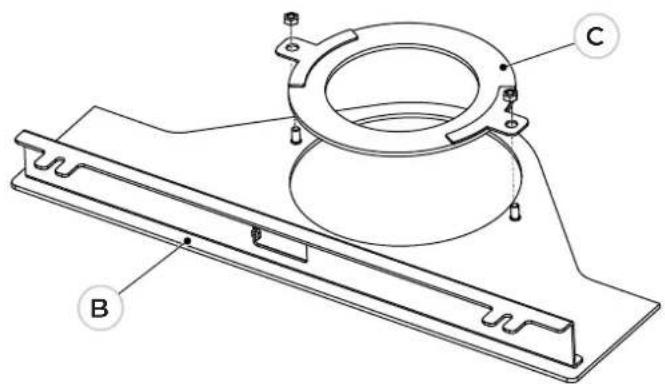

1. Die Platte (B) drehen und die Halterung (C) dort entfernen, wo das konzentrische Rohr vorgesehen ist.

Bei der Montage in umgekehrter Reihenfolge wie in den Abbildungen zum Abbau vorgehen.

SOMMAIRE

Palazzetti behält sich das Recht vor, seine Produkte jederzeit und ohne vorherige Ankündigung zu ändern, um sie zu verbessern, ohne ihre grundlegenden Eigenschaften zu beeinträchtigen.
