Type de produit	Poêle à granulés de bois
Marque	Palazzetti
Modèle	CLELIA TC 12 US
Puissance thermique nominale	12 kW
Puissance thermique à charge partielle	2.8 kW
Rendement à puissance nominale	90 %
Volume de pièce recommandé	60 m³
Capacité du réservoir à granulés	15 kg
Poids net	160 kg
Alimentation électrique	230 V / 50 Hz
Puissance électrique maximale absorbée	360 W
Consommation en veille	0,002 kW
Diamètre de sortie des fumées	80 mm
Diamètre de la prise d'air extérieure	100 mm
Combustible	Granulés de bois (diamètre 6 mm)
Type de brasier	Brasier autonettoyant
Affichage	Écran numérique avec commandes
Distances de sécurité minimales	Arrière 50 mm, côtés 200 mm, devant 800 mm, dessus 750 mm
Classe de la cheminée	400
Émissions de CO (à 13 % O₂, nominal)	50 mg/m³
Entretien courant	Nettoyage régulier du brasier, du cendrier et de la vitre

FOIRE AUX QUESTIONS - CLELIA TC 12 US Palazzetti

Comment nettoyer le poêle CLELIA TC 12 US ?

Il est recommandé de nettoyer régulièrement le brasier autonettoyant, le tiroir à cendres et la vitre intérieure. Consultez la notice pour le démontage des habillages. Utilisez un aspirateur à cendres.

Quel type de granulés utiliser ?

Utilisez des granulés de bois certifiés ENplus A1, de diamètre 6 mm, secs et non traités.

Quelles sont les distances de sécurité minimales ?

Arrière 50 mm, côtés 200 mm, devant 800 mm, dessus 750 mm. Pour l’entretien, prévoir 1000 mm à l’arrière et 500 mm sur les côtés.

Comment démarrer le poêle ?

Remplissez le réservoir de granulés, allumez l’interrupteur de mise en marche, puis sélectionnez la puissance via l’afficheur. Le poêle s’allume automatiquement.

Que faire en cas d’erreur ?

Consultez l’afficheur pour le code d’erreur. Les problèmes courants incluent le blocage de l’alimentation ou la surchauffe. Le thermostat à réarmement manuel peut nécessiter une réinitialisation.

À quelle fréquence vider le cendrier ?

Selon l’utilisation, videz le tiroir à cendres tous les 2 à 5 jours. Surveillez le niveau de cendres régulièrement.

Quel volume de pièce est adapté ?

Le poêle convient pour un volume minimal de 60 m³ (environ 24 m² avec plafond 2,5 m). Pour des volumes plus grands, la puissance de 12 kW est adaptée.

Le poêle peut-il être raccordé à une prise d’air extérieure ?

Oui, le diamètre de la prise d’air extérieure est de 100 mm. Suivez les instructions de la notice pour le raccordement.

Comment régler la température ?

Utilisez l’afficheur pour ajuster la puissance (5 niveaux) ou le mode température ambiante. Le poêle module automatiquement pour maintenir la température.

Où trouver les pièces de rechange ?

Contactez votre revendeur Palazzetti ou un service agréé. Les pièces disponibles incluent la vitre, les joints, le brasier, etc.

MODE D'EMPLOI CLELIA TC 12 US Palazzetti

Nous souhaitons avant tout vous remercier de la préférence que vous nous avez accordée en achetant notre produit et vous félicitions pour votre choix.

Afin de vous permettre de profiter au mieux de votre nouveau produit, nous vous invitons à suivre attentivement les instructions reportées dans cette notice.

1.2.1 Modèles CLELIA US - CLELIA TC US....72
1.2.2 Modèles CLELIA - CLELIA TC 73

1.3 Caractéristiques techniques ..... 74

1.3.1 Modèles CLELIA US - CLELIA 74
1.3.2 Modèles CLELIA TC US - CLELIA TC 76

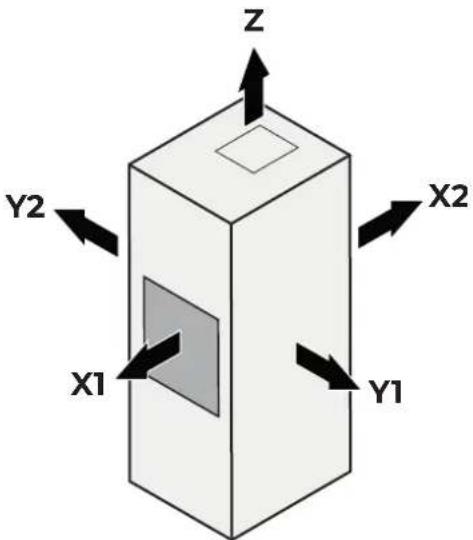

1.3.3 Distances de sécurité minimales 78
1.3.4 Distances minimales pour un entretien et une utilisation corrects ..... 79

2 HABILLAGE 80

2.1 Démontage et montage de l'habillage ..... 80

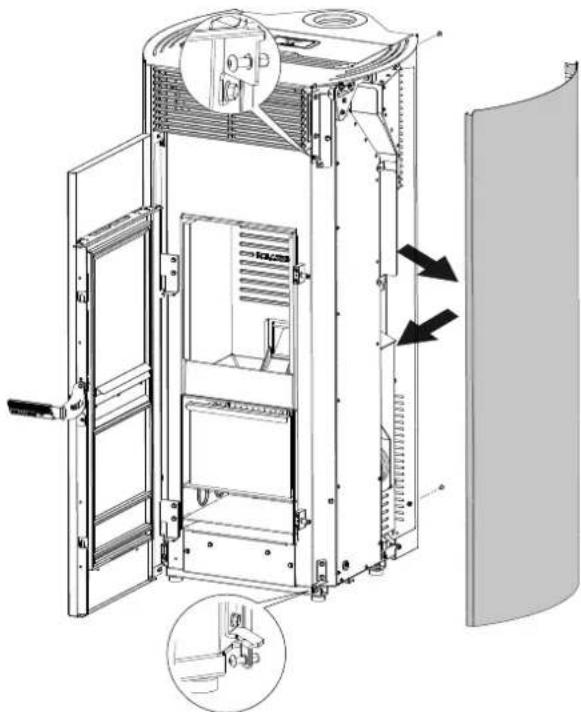

2.1.1 Démontage des côtés. 80

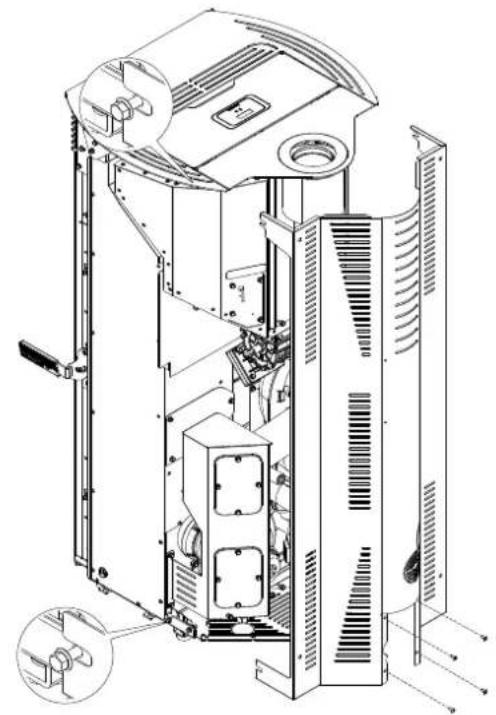

2.1.2 Démontage du panneau arrière....81

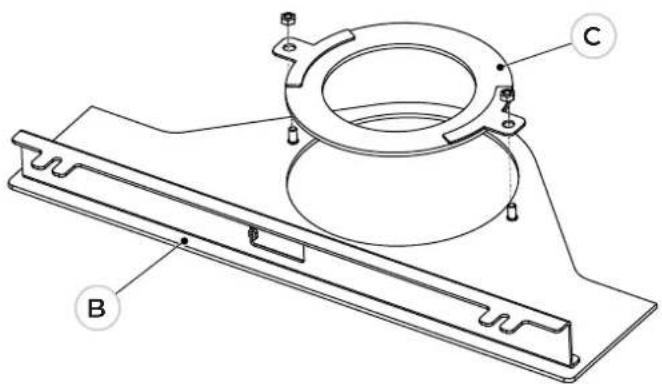

2.1.3 Démontage du panneau supérieur....82

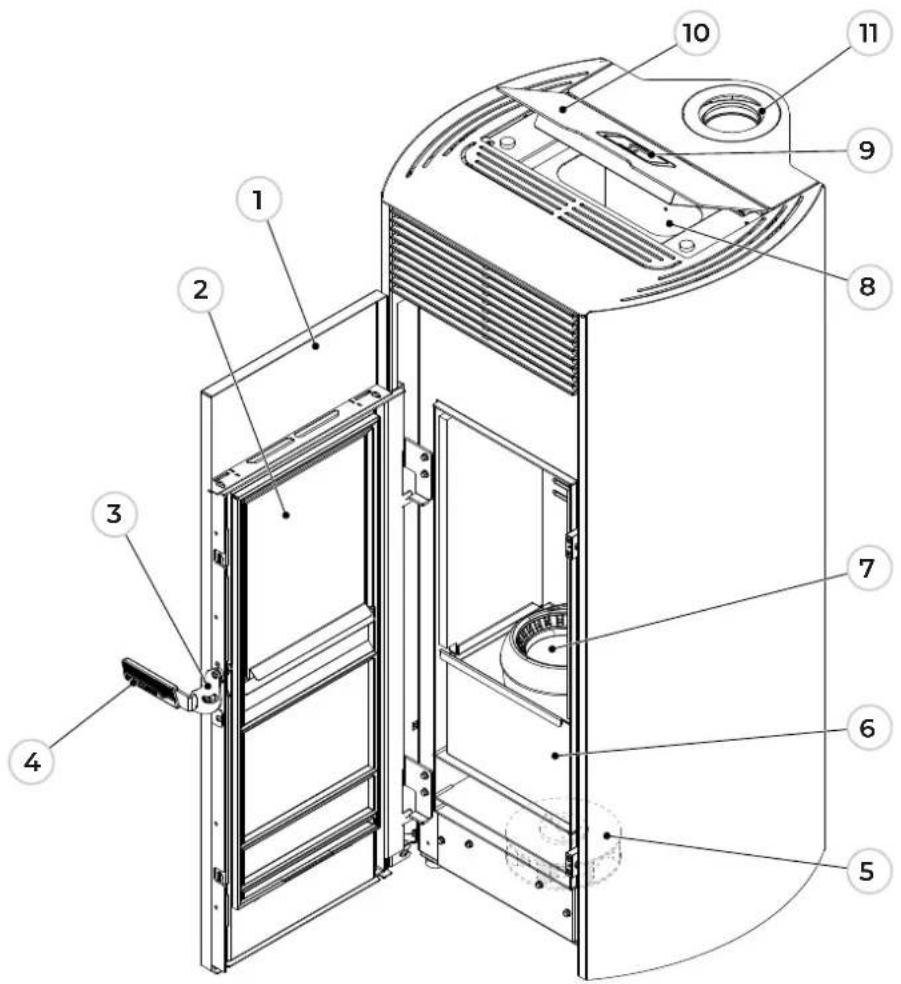

1.1 Principaux composants

1.1.1 CLELIA US

1 Porte
2 Vitre intérieure de la porte
3 Poignée d'ouverture
4 Poignée froide
5 Ventilateur ambiant
6 Tiroir à cendres
7 Brasier statique
8 Réservoir à granulés
9 Afficheur
10 Couvercle du réservoir
11 Tuyau de sortie des fumées

1 Câble d'alimentation
2 Ventilateur ambiant
3 Bornier 6 bornes
4 Thermostat à réarmement manuel
5 Connecteur RJ11
6 Interrupteur de mise en marche
7 Tuyau de l'air comburant
8 Ventilateur arrière (PRO2 - si présent)

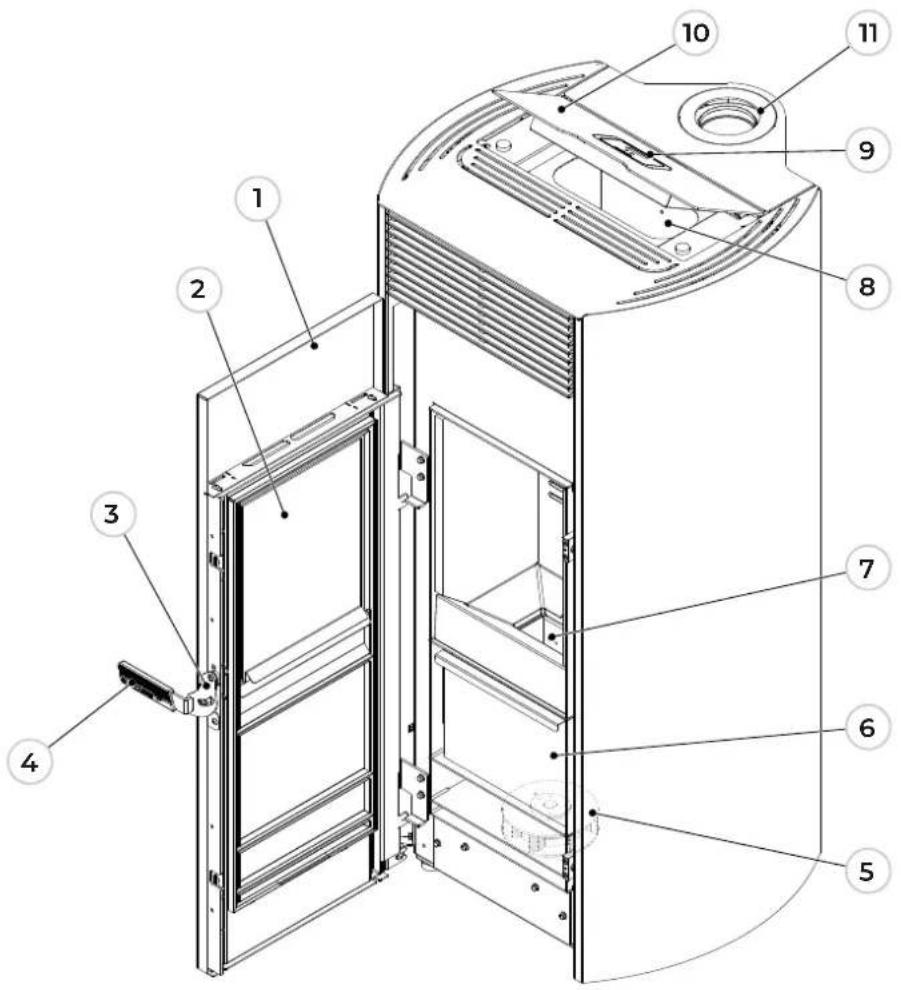

1.1.2 CLELIA TC US

1 Porte
2 Vitre intérieure de la porte
3 Poignée d'ouverture
4 Poignée froide
5 Ventilateur ambiant
6 Tiroir à cendres
7 Brasier autonettoyant
8 Réservoir à granulés
9 Afficheur
10 Couvercle du réservoir
11 Tuyau de sortie des fumées

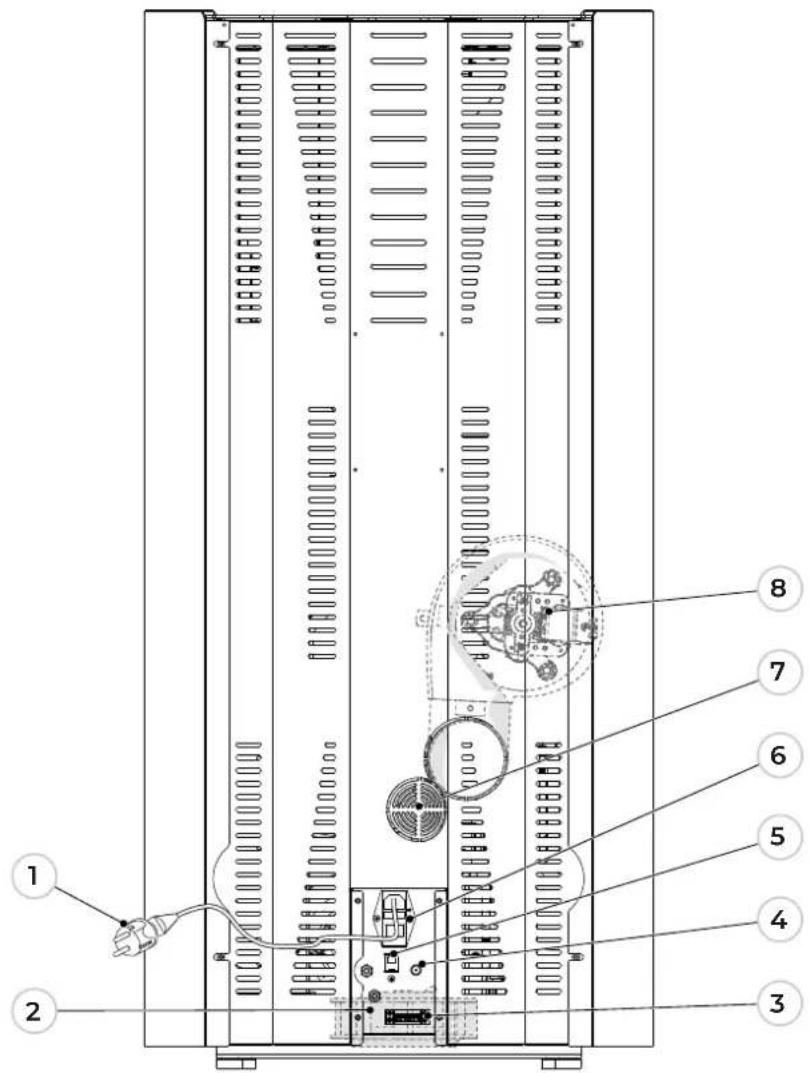

1 Câble d'alimentation
2 Ventilateur ambiant
3 Bornier 6 bornes
4 Thermostat à réarmement manuel
5 Connecteur RJ11
6 Interrupteur de mise en marche
7 Tuyau de l'air comburant
8 Ventilateur arrière (PRO2 - si présent)

1.1.3 CLELIA

1 Porte
2 Vitre intérieure de la porte
3 Poignée d'ouverture
4 Poignée froide
5 Ventilateur ambiant
6 Tiroir à cendres
7 Brasier statique
8 Réservoir à granulés
9 Afficheur
10 Couvercle du réservoir

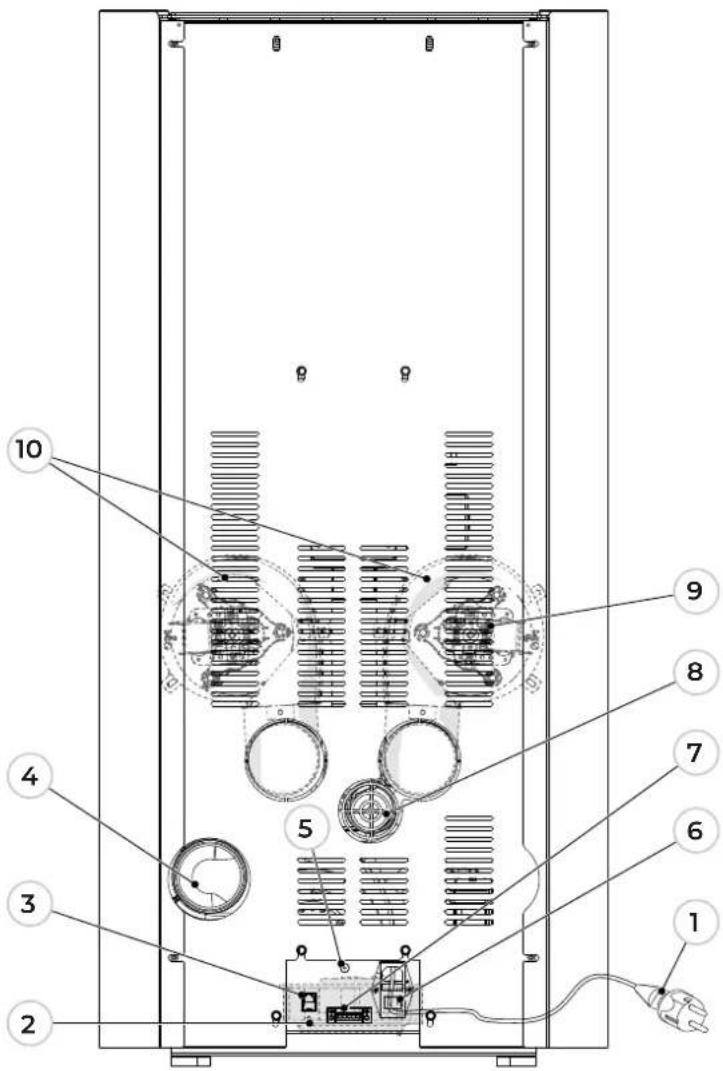

1 Câble d'alimentation
2 Ventilateur ambiant
3 Connecteur RJ11
4 Tuyau de sortie des fumées
5 Thermostat à réarmement manuel
6 Interrupteur de mise en marche
7 Bornier 6 bornes
8 Tuyau de l'air comburant
9 Ventilateur arrière (PRO2 - si présent)
10 Ventilateurs arrière (PRO3 - si présent)

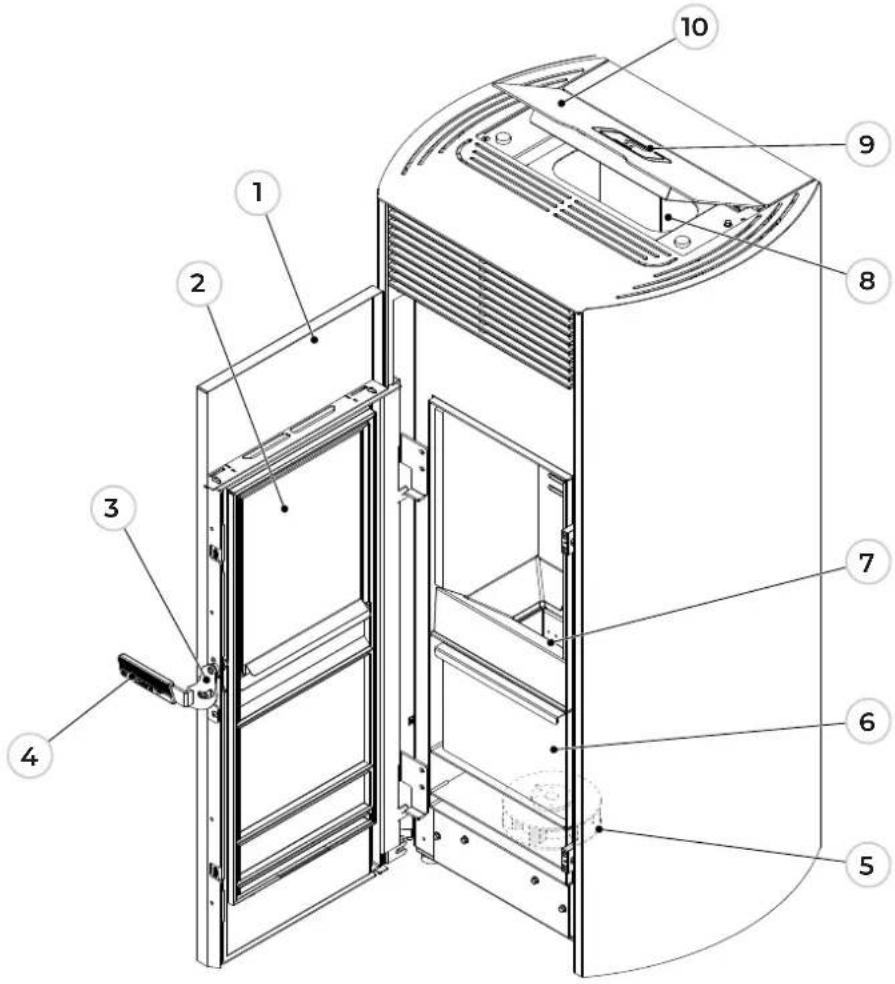

1.1.4 CLELIA TC

1 Porte
2 Vitre intérieure de la porte
3 Poignée d'ouverture
4 Poignée froide
5 Ventilateur ambiant
6 Tiroir à cendres
7 Brasier autonettoyant
8 Réservoir à granulés
9 Afficheur
10 Couvercle du réservoir

1 Câble d'alimentation
2 Ventilateur ambiant
3 Connecteur RJ11
4 Tuyau de sortie des fumées
5 Thermostat à réarmement manuel
6 Interrupteur de mise en marche
7 Bornier 6 bornes
8 Tuyau de l'air comburant
9 Ventilateur arrière (PRO2 - si présent)
10 Ventilateurs arrière (PRO3 - si présent)

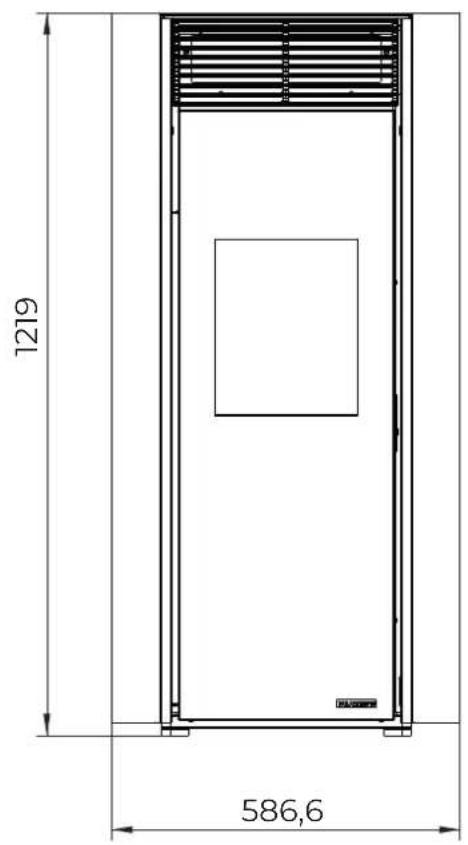

1.2 Dimensions

1.2.1 Modèles CLELIA US - CLELIA TC US

Figure 9

1.2.2 Modèles CLELIA - CLELIA TC

Figure 10

1.3 Caractéristiques techniques

1.3.1 Modèles CLELIA US - CLELIA

Par. Description UM		CLELIA9 US	CLELIA9 USPro 2	CLELIA12 US	CLELIA12 USpro 2
P_nom	Puissance thermique nominale kW 9 12
P_part	Puissance thermique à charge partielle kW 3.2
_nom	Rendement de l'appareil à la puissance thermique nominale % 91 90
_part	Rendement de l'appareil à la puissance thermique à charge partielle	%		89
_s	Rendement saisonnier de l'appareil à la puissance thermique nominale	%	87.4		86.5
IEE	Indice d'efficacité énergétique, exprimé sous forme de nombre entier		128		127
CO_nom (13 % O_2 )	Émission de CO à 13 % d'oxygène à la puissance thermique nominale	mg/m3		50
CO_part (13 % O_2 )	Émission de CO à 13 % d'oxygène à la puissance thermique partielle	mg/m3		298
NO_xnom (13 % O_2 )	Émission de NOx à 13 % d'oxygène à la puissance thermique nominale	mg/m3		99
NO_xpart (13 % O_2 )	Émission de NOx à 13 % d'oxygène à la puissance thermique partielle	mg/m3		57
OCG_nom (13 % O_2 )	Émission d'hydrocarbures à 13 % d'oxygène à la puissance thermique nominale	mg/m3		2
OCG_part (13 % O_2 )	Émission d'hydrocarbures à 13 % d'oxygène à la puissance thermique partielle	mg/m3		4
PM_nom (13 % O_2 )	Émission de particules à 13 % d'oxygène à la puissance thermique nominale	mg/m3	5		15
PM_part (13 % O_2 )	Émission de particules à 13 % d'oxygène à la puissance thermique partielle	mg/m3		7
p_nom	Tirage des fumées à la puissance thermique nominale	Pa		12
p_part	Tirage des fumées à la puissance thermique partielle	Pa		10
el_SG	Consommation d'énergie électrique auxiliaire en standby	kW		0.002
el_max	Consommation d'énergie électrique auxiliaire à la puissance thermique nominale	kW		0.055
el_min	Consommation d'énergie électrique auxiliaire à la puissance thermique partielle	kW		0.012
E	Tension d'alimentation	V		230
f	Fréquence d'alimentation	Hz		50
W_max	Puissance électrique maximale absorbée. nombre entier	W		360
T_snom	Température de sortie du gaz d'échappement à la puissance thermique nominale	°C	201		250
T_spart	Température de sortie du gaz d'échappement à la puissance thermique partielle	°C		131
T_class	Classification de la cheminée conformément à la norme de référence			400
_ig nom	Débit massique du gaz d'échappement à la puissance thermique nominale	g/s	5.5		6.1
_ig part	Débit massique du gaz d'échappement à la puissance thermique partielle	g/s		3.8
	CO_2	%	12.7		15.4
	Tirage maximal autorisé par le conduit de cheminée	Pa		20
	Tirage minimal autorisé par le conduit de cheminée	Pa		6
	Tirage minimum pour dimensionnement du poêle	Pa		0.0
	Poids	kg		160
	Capacité du réservoir d'alimentation	kg		15
	Poêle adapté pour les pièces d'un volume minimal de	m3		28
	Diamètre de sortie des fumées	mm		80
	Combustible	-		Granulés
	Diamètre de la prise d'air extérieure	mm		100
Par. Description UM		CLELIA9	CLELIA9 Pro 2	CLELIA13	CLELIA13 Pro 3
P_nom	Puissance thermique nominale kW 9 13.2
P_part	Puissance thermique à charge partielle kW 3.2
_nom	Rendement de l'appareil à la puissance thermique nominale % 91	90
_part	Rendement de l'appareil à la puissance thermique à charge partielle	%	87.4	86.6	86.3
_s	Rendement saisonnier de l'appareil à la puissance thermique nominale	%	128	127
IEE	Indice d'efficacité énergétique, exprimé sous forme de nombre entier
CO_nom (13 % O_2 )	Émission de CO à 13 % d'oxygène à la puissance thermique nominale	mg/ m^3		50
CO_part (13 % O_2 )	Émission de CO à 13 % d'oxygène à la puissance thermique partielle	mg/ m^3		298
NO_xnom (13 % O_2 )	Émission de NOx à 13 % d'oxygène à la puissance thermique nominale	mg/ m^3		99
NO_xpart (13 % O_2 )	Émission de NOx à 13 % d'oxygène à la puissance thermique partielle	mg/ m^3		57
OCG_nom (13 % O_2 )	Émission d'hydrocarbures à 13 % d'oxygène à la puissance thermique nominale	mg/ m^3		2
OCG_part (13 % O_2 )	Émission d'hydrocarbures à 13 % d'oxygène à la puissance thermique partielle	mg/ m^3		4
PM_nom (13 % O_2 )	Émission de particules à 13 % d'oxygène à la puissance thermique nominale	mg/ m^3	5		15
PM_part (13 % O_2 )	Émission de particules à 13 % d'oxygène à la puissance thermique partielle	mg/ m^3		7
p_nom	Tirage des fumées à la puissance thermique nominale	Pa	10		12
p_part	Tirage des fumées à la puissance thermique partielle	Pa	12		10
el_SB	Consommation d'énergie électrique auxiliaire en standby	kW		0.002
el_max	Consommation d'énergie électrique auxiliaire à la puissance thermique nominale	kW		0.055	0.13
el_min	Consommation d'énergie électrique auxiliaire à la puissance thermique partielle	kW		0.012
E	Tension d'alimentation	V		230
f	Fréquence d'alimentation	Hz		50
W_max	Puissance électrique maximale absorbée. nombre entier	W		360
T_snom	Température de sortie du gaz d'échappement à la puissance thermique nominale	°C	201		269
T_spart	Température de sortie du gaz d'échappement à la puissance thermique partielle	°C		131
T_class	Classification de la cheminée conformément à la norme de référence			400
_fg nom	Débit massique du gaz d'échappement à la puissance thermique nominale	g/s 5.5		6.4
_fg part	Débit massique du gaz d'échappement à la puissance thermique partielle	g/s		3.8
	CO_2	% 12.7		16.4
	Tirage maximal autorisé par le conduit de cheminée	Pa		20
	Tirage minimal autorisé par le conduit de cheminée	Pa		6
	Tirage minimum pour dimensionnement du poêle	Pa		0.0
	Poids	kg 150		156
	Capacité du réservoir d'alimentation	kg		18
	Poêle adapté pour les pièces d'un volume minimal de	m^3		28
	Diamètre de sortie des fumées	mm		80
	Combustible	-		Granulés
	Diamètre de la prise d'air extérieure	mm	100		110

1.3.2 Modèles CLELIA TC US - CLELIA TC

Par. Description UM		CLELIA TC 9 US	CLELIA TC 9 US Pro 2	CLELIA TC 12 US	CLELIA TC 12 US Pro 2
P_nom	Puissance thermique nominale kW 9.3 12
P_part	Puissance thermique à charge partielle kW 2.8
_nom	Rendement de l'appareil à la puissance thermique nominale % 91 90
_part	Rendement de l'appareil à la puissance thermique à charge partielle % 90
_s	Rendement saisonnier de l'appareil à la puissance thermique nominale % 87.4		86.5
IEE	Indice d'efficacité énergétique, exprimé sous forme de nombre entier		128		127
CO_nom (13 % O_2 )	Émission de CO à 13 % d'oxygène à la puissance thermique nominale mg/m3		50
CO_part (13 % O_2 )	Émission de CO à 13 % d'oxygène à la puissance thermique partielle mg/m3		250
NO_nom (13 % O_2 )	Émission de NOx à 13 % d'oxygène à la puissance thermique nominale mg/m3		99
NO_part (13 % O_2 )	Émission de NOx à 13 % d'oxygène à la puissance thermique partielle mg/m3		92
OCC_nom (13 % O_2 )	Émission d'hydrocarbures à 13 % d'oxygène à la puissance thermique nominale mg/m3		2
OCC_part (13 % O_2 )	Émission d'hydrocarbures à 13 % d'oxygène à la puissance thermique partielle mg/m3		5
PM_nom (13 % O_2 )	Émission de particules à 13 % d'oxygène à la puissance thermique nominale mg/m3	9		13
PM_part (13 % O_2 )	Émission de particules à 13 % d'oxygène à la puissance thermique partielle mg/m3		16
p_nom	Tirage des fumées à la puissance thermique nominale Pa		12
p_part	Tirage des fumées à la puissance thermique partielle Pa		10
el_sis	Consommation d'énergie électrique auxiliaire en standby kW		0.002
el_max	Consommation d'énergie électrique auxiliaire à la puissance thermique nominale kW		0.055
el_min	Consommation d'énergie électrique auxiliaire à la puissance thermique partielle kW		0.012
E	Tension d'alimentation V		230
f	Fréquence d'alimentation Hz		50
W_max	Puissance électrique maximale absorbée, nombre entier W		360
T_snom	Température de sortie du gaz d'échappement à la puissance thermique nominale °C	220		253
T_spart	Température de sortie du gaz d'échappement à la puissance thermique partielle °C		127
T_class	Classification de la cheminée conformément à la norme de référence		400
_fg nom	Débit massique du gaz d'échappement à la puissance thermique nominale g/s	4.9		5.9
_fg part	Débit massique du gaz d'échappement à la puissance thermique partielle g/s		3.4
	CO_2	%	14.7		15.8
	Tirage maximal autorisé par le conduit de cheminée Pa		20
	Tirage minimal autorisé par le conduit de cheminée Pa		6
	Tirage minimum pour dimensionnement du poêle Pa		0.0
	Poids kg		160
	Capacité du réservoir d'alimentation kg		15
	Poêle adapté pour les pièces d'un volume minimal de m3	28		60
	Diamètre de sortie des fumées mm		80
	Combustible - Granulés
	Diamètre de la prise d'air extérieure mm		100

Par. Description UM			CLELIATC9	CLELIATC9Pro2	CLELIATC13	CLELIATC13Pro3
P_nom	Puissance thermique nominale kW 9.3 13
P_part	Puissance thermique à charge partielle kW 2.8
_nom	Rendement de l'appareil à la puissance thermique nominale % 91 90
_part	Rendement de l'appareil à la puissance thermique à charge partielle	%		90
_s	Rendement saisonnier de l'appareil à la puissance thermique nominale	%	87.4		86.6
IEE	Indice d'efficacité énergétique, exprimé sous forme de nombre entier		128		127
CO_nom (13 % O_2 )	Émission de CO à 13 % d'oxygène à la puissance thermique nominale	mg/m3		50
CO_part (13 % O_2 )	Émission de CO à 13 % d'oxygène à la puissance thermique partielle	mg/m3		250
NO_xnom (13 % O_2 )	Émission de NOx à 13 % d'oxygène à la puissance thermique nominale	mg/m3		99
NO_xpart (13 % O_2 )	Émission de NOx à 13 % d'oxygène à la puissance thermique partielle	mg/m3		92
OCG_nom (13 % O_2 )	Émission d'hydrocarbures à 13 % d'oxygène à la puissance thermique nominale	mg/m3		2
OCG_part (13 % O_2 )	Émission d'hydrocarbures à 13 % d'oxygène à la puissance thermique partielle	mg/m3		5
PM_nom (13 % O_2 )	Émission de particules à 13 % d'oxygène à la puissance thermique nominale	mg/m3	9		13
PM_part (13 % O_2 )	Émission de particules à 13 % d'oxygène à la puissance thermique partielle	mg/m3		16
p_nom	Tirage des fumées à la puissance thermique nominale	Pa		12
p_part	Tirage des fumées à la puissance thermique partielle	Pa		10
eI_sis	Consommation d'énergie électrique auxiliaire en standby	kW		0.002
eI_max	Consommation d'énergie électrique auxiliaire à la puissance thermique nominale	kW		0.055
eI_min	Consommation d'énergie électrique auxiliaire à la puissance thermique partielle	kW		0.012
E	Tension d'alimentation	V		230
f	Fréquence d'alimentation	Hz		50
W_max	Puissance électrique maximale absorbée. nombre entier	W		360
T_snom	Température de sortie du gaz d'échappement à la puissance thermique nominale	°C	220		265
T_spart	Température de sortie du gaz d'échappement à la puissance thermique partielle	°C		127
T_class	Classification de la cheminée conformément à la norme de référence			400
_fg nom	Débit massique du gaz d'échappement à la puissance thermique nominale	g/s	4.9		6.3
_fg part	Débit massique du gaz d'échappement à la puissance thermique partielle	g/s		3.4
	CO_2	% 14.7		16.3
	Tirage maximal autorisé par le conduit de cheminée	Pa		20
	Tirage minimal autorisé par le conduit de cheminée	Pa		6
	Tirage minimum pour dimensionnement du poêle	Pa		0.0
	Poids	kg 150		156
	Capacité du réservoir d'alimentation	kg		18
	Poêle adapté pour les pièces d'un volume minimal de	m3		28
	Diamètre de sortie des fumées	mm		80
	Combustible	-		Granulés
	Diamètre de la prise d'air extérieure	mm	100		110

1.3.3 Distances de sécurité minimales

Par. Description UM			CLELIA 9 US	CLELIA 9 US Pro 2	CLELIA 12 US	CLELIA 12 US pro 2
d_R	Distances minimales entre l'arrière de l'appareil et les matériaux inflammables	mm 50
d_s	Distances minimales entre les côtés de l'appareil et les matériaux inflammables	mm 200
d_c	Distances minimales entre le haut de l'appareil et les matériaux inflammables	mm 750
d_p	Distances minimales entre l'arrière de l'appareil et les matériaux inflammables	mm 800
d_F	Distances périphériques inférieures minimales par rapport aux matériaux inflammables se trouvant autour de l'appareil	mm 1500
d_L	Distances périphériques frontales minimales par rapport aux matériaux inflam-mables se trouvant autour de l'appareil	mm 1500

Par. Description UM		CLELIA 9 CLELIA 9 Pro 2	CLELIA 13	CLELIA 13 Pro 3
d_R	Distances minimales entre l'arrière de l'appareil et les matériaux inflammables	mm 50
d_s	Distances minimales entre les côtés de l'appareil et les matériaux inflammables	mm 200
d_c	Distances minimales entre le haut de l'appareil et les matériaux inflammables	mm 750
d_p	Distances minimales entre l'arrière de l'appareil et les matériaux inflammables	mm 800
d_F	Distances périphériques inférieures minimales par rapport aux matériaux inflammables se trouvant autour de l'appareil	mm 1500
d_L	Distances périphériques frontales minimales par rapport aux matériaux inflam-mables se trouvant autour de l'appareil	mm 1500

Par. Description UM		CLELIA TC 9 US	CLELIA TC 9 US Pro 2	CLELIA TC 12 US	CLELIA TC 12 US Pro 2
d_R	Distances minimales entre l'arrière de l'appareil et les matériaux inflammables	mm 50
d_s	Distances minimales entre les côtés de l'appareil et les matériaux inflammables	mm 200
d_c	Distances minimales entre le haut de l'appareil et les matériaux inflammables	mm 750
d_p	Distances minimales entre l'arrière de l'appareil et les matériaux inflammables	mm 800
d_F	Distances périphériques inférieures minimales par rapport aux matériaux inflammables se trouvant autour de l'appareil	mm 1500
d_L	Distances périphériques frontales minimales par rapport aux matériaux inflam-mables se trouvant autour de l'appareil	mm 1500

Par. Description UM			CLELIA TC 9	CLELIA TC 9 Pro 2	CLELIA TC 13	CLELIA TC 13 Pro 3
d_R	Distances minimales entre l'arrière de l'appareil et les matériaux inflammables	mm 50
d_s	Distances minimales entre les côtés de l'appareil et les matériaux inflammables	mm 200
d_c	Distances minimales entre le haut de l'appareil et les matériaux inflammables	mm 750
d_p	Distances minimales entre l'arrière de l'appareil et les matériaux inflammables	mm 800
d_F	Distances périphériques inférieures minimales par rapport aux matériaux inflammables se trouvant autour de l'appareil	mm 1500
d_L	Distances périphériques frontales minimales par rapport aux matériaux inflam-mables se trouvant autour de l'appareil	mm 1500

1.3.4 Distances minimales pour un entretien et une utilisation corrects

Par. Description UM			CLELIA 9US	CLELIA 9US Pro 2	CLELIA12 US	CLELIA12 USpro 2
X1	Distances minimales entre l'arrière de l'appareil et les matériaux inflammables	mm 1000
X2	Distances minimales entre l'arrière de l'appareil et les matériaux inflammables	mm 50
Y1	Distances minimales entre les côtés de l'appareil et les matériaux inflammables	mm 500
Y2	Distances minimales entre les côtés de l'appareil et les matériaux inflammables	mm 500
Z	Distances minimales entre le haut de l'appareil et les matériaux inflammables	mm 750
Par. Description UM			CLELIA 9 CLELIA 9Pro 2		CLELIA13	CLELIA13 Pro 3
X1	Distances minimales entre l'arrière de l'appareil et les matériaux inflammables	mm 1000
X2	Distances minimales entre l'arrière de l'appareil et les matériaux inflammables	mm 50
Y1	Distances minimales entre les côtés de l'appareil et les matériaux inflammables	mm 5O0
Y2	Distances minimales entre les côtés de l'appareil et les matériaux inflammables	mm 500
Z	Distances minimales entre le haut de l'appareil et les matériaux inflammables	mm 750
Par. Description UM			CLELIATC 9 US	CLELIATC 9 USPro 2	CLELIATC 12 US	CLELIATC 12 USPro 2
X1	Distances minimales entre l'arrière de l'appareil et les matériaux inflammables	mm 1000
X2	Distances minimales entre l'arrière de l'appareil et les matériaux inflammables	mm 50
Y1	Distances minimales entre les côtés de l'appareil et les matériaux inflammables	mm500
Y2	Distances minimales entre les côtés de l'appareil et les matériaux inflammables	mm 500
Z	Distances minimales entre le haut de l'appareil et les matériaux inflammables	mm 750
Par. Description UM			CLELIATC 9	CLELIATC 9Pro 2	CLELIATC 13	CLELIATC 13Pro 3
X1	Distances minimales entre l'arrière de l'appareil et les matériaux inflammables	mm 1000
X2	Distances minimales entre l'arrière de l'appareil et les matériaux inflammables	mm 50
Y1	Distances minimales entre les côtés de l'appareil et les matériaux inflammables	mm50
Y2	Distances minimales entre les côtés de l'appareil et les matériaux inflammables	mm 500
Z	Distances minimales entre le haut de l'appareil et les matériaux inflammables	mm 750

Figure 12

2 HABILLAGE

2.1 Démontage et montage de l'habillage

2.1.1 Démontage des côtés

Côté droit

2.1.2 Démontage du panneau arrière Modèles CLELIA US - CLELIA TC US

Modèles CLELIA - CLELIA TC

2.1.3 Démontage du panneau supérieur Modèles CLELIA US - CLELIA TC US

1. Desserrer les vis (A) et extraire la plaque (B)

1. Tourner la plaque (B) et retirer le support (C) sur lequel est prévue l'installation du tuyau concentrique.

Pour le montage, il faut procéder dans l'ordre inverse à celui illustré sur les figures de démontage.

ÍNDICE

Palazzetti se réserve le droit de modifi er ses produits à tout moment et sans préavis afi n de les améliorer sans en compromettre les caractéristiques essentielles.
