MANUALE UTENTE Ecofire Martina Idro Lux 15 water Palazzetti
Il presente manuale è parte integrante del prodotto.
Si raccomanda di leggere attentamente le istruzioni prima dell'installazione, manutenzione o utilizzo del prodotto.
Istruzioni originali
EN
4.1 RIMOZIONE DALLA PALETTA DI TRASPORTO
5 PREPARAZIONE DEL LUOGO D'INSTALLAZIONE
5.1 CONSIDERAZIONI GENERALI
5.2 PRECAUZIONI PER LA SICUREZZA

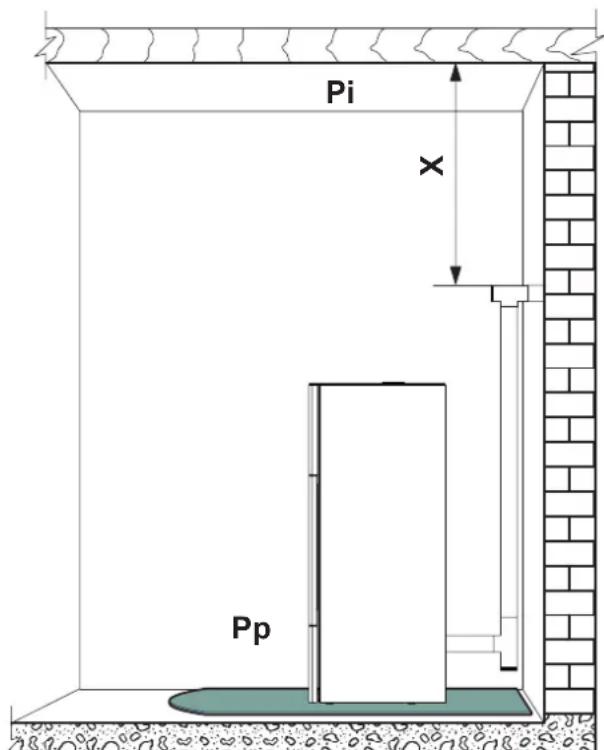

5.3 LUOGO DI INSTALLAZIONE DELLA STUFA

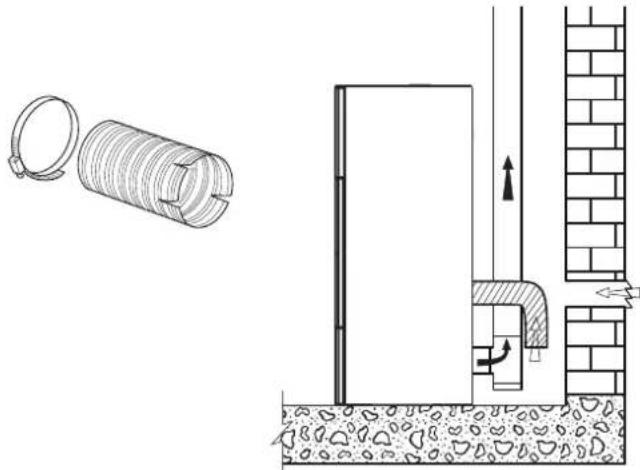

5.4 ARIA COMBURENTE

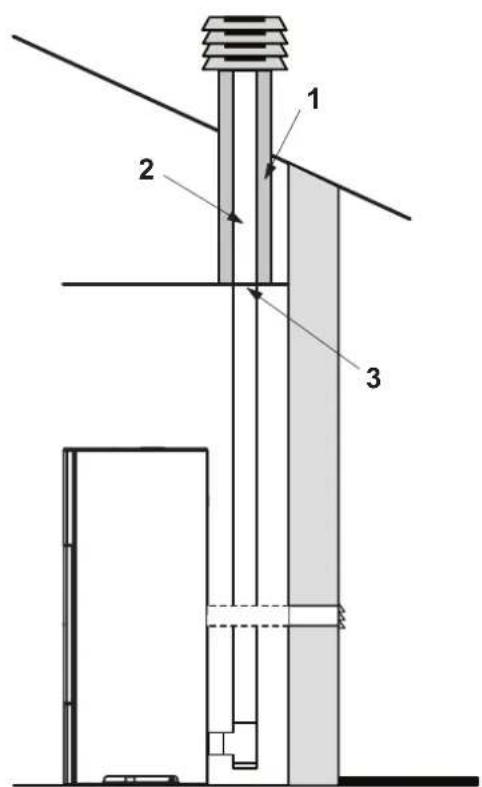

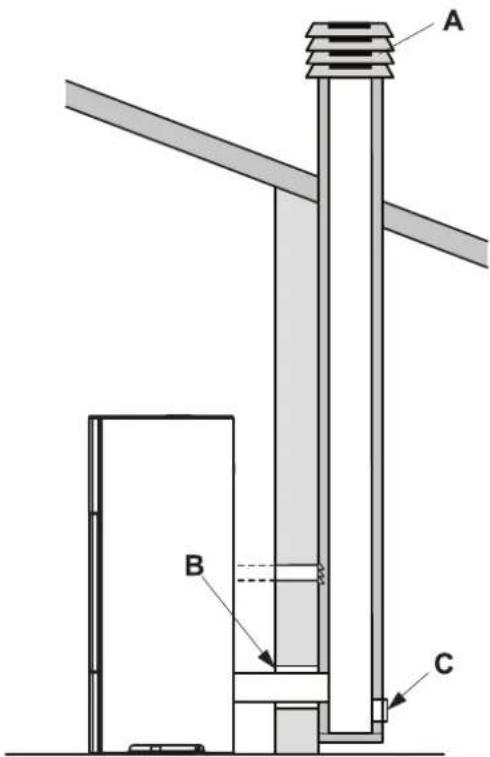

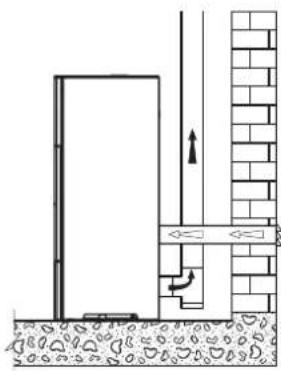

5.5 SCARICO FUMI
6 INSTALLAZIONE
6.1 LIVELLAMENTO DELLA STUFA
6.2 ALLACCIAMENTO AGLI IMPIANTI
6.3 CONFIGURAZIONE INIZIALE
7 PANNELLO COMANDI
7.1 DESCRIZIONE
7.2 USO DEL PANNELLO COMANDI
7.3 PARAMETRI DI FUNZIONAMENTO
8 OPERAZIONI PRELIMINARI
8.1 CARICAMENTO PELLET
8.2 ALIMENTAZIONE ELETTRICA
8.3 IMPOSTAZIONI INIZIALI
9 UTILIZZO DELLA STUFA
10 FUNZIONI DISPONIBILI
10.1 FUNZIONE TIMER
10.2 FUNZIONE RISPARMIO "ECO MODE"
10.3 RIACCENSIONE DOPO IL BLACK-OUT
10.4 FUNZIONE "BLOCCO TASTIERA"
10.5 FUNZIONE ANTIGELO
10.6 FUNZIONE DELTA DI RIACCENSIONE
10.7 ATTIVAZIONE MANUALE DEL SISTEMA DI CARICAMENTO
11 GESTIONE DEGLI ALLARMI
12 MANUTENZIONE
12.1 PRECAUZIONI DI SICUREZZA
12.2 MANUTENZIONE ORDINARIA RIVOLTA
ALL'UTILIZZATORE
12.3 MANUTENZIONE STRAORDINARIA
13 DEMOLIZIONE E SMALTIMENTO
1 PREMESSA GENERALE
Il prodotto, oggetto del presente manuale, è costruito e collaudato seguendo le prescrizioni di sicurezza indicate nelle direttive europee di riferimento.
Questo manuale è indirizzato ai proprietari della stufa, agli installatori, utilizzatori e manutentori delle stufe ed è parte integrante del prodotto. In caso di dubbi sul contenuto e per ogni chiarimento contattare il costruttore o il servizio di assistenza tecnica autorizzato citando il numero del paragrafo dell'argomento in discussione.
La stampa, la traduzione e la riproduzione anche parziale del presente manuale s'intendono vincolate dall'autorizzazione PALAZZETTI. Le informazioni tecniche, le rappresentazioni grafiche e le specifiche presenti in questo manuale non sono divulgabili.
Non operare se non si sono ben comprese tutte le notizie riportate nel manuale; in caso di dubbi richiedere sempre la consulenza o l'intervento di personale specializzato PALAZZETTI.
PALAZZETTI si riserva il diritto di modificare specifiche e caratteristiche tecniche e/o funzionali della stufa in qualsiasi momento senza darne preavviso.
1.1 SIMBOLOGIA
Nel presente manuale i punti di rilevante importanza sono evidenziati dalla seguente simbologia:
INDICAZIONE: Indicazioni concernenti il corretto utilizzo della stufa e le responsabilità dei preposti.
ATTENZIONE: Punto nel quale viene espressa una nota di particolare rilevanza.
PERICOLO: Viene espressa un'importante nota di comportamento per la prevenzione di infortuni o danni materiali.
1.2 DESTINAZIONE D'USO
Il prodotto, oggetto del presente manuale, è un focolare per riscaldamento domestico da interno, alimentato esclusivamente a pellet di legno, mediante funzionamento automatico.
La stufa funziona unicamente con la porta del focolare chiusa.
Non si deve mai aprire la portina durante il funzionamento della stufa.
apparecchio non è destinato ad essere usato da persone (bambini compresi) le cui capacità fisiche, sensoriali o mentali siano ridotte, oppure con mancanza di esperienza o di conoscenza.
Questo apparecchio può essere utilizzato da bambini di età superiore a 8 anni e persone con ridotte capacità fisiche, sensoriali o mentali o mancanza di esperienza e conoscenza se sono stati supervisionati o istruiti sull'uso dell'apparecchio in modo sicuro e comprendono i pericoli coinvolti.
destinazione d'uso sopra riportata e le configurazioni previste della stufa sono le uniche ammesse dal costruttore: non utilizzare la stufa in disaccordo con le indicazioni fornite.
1.3 SCOPO E CONTENUTO DEL MANUALE
Lo scopo del manuale è quello di fornire le regole fondamentali e di base per una corretta installazione, manutenzione e uso del prodotto. La scrupolosa osservanza di quanto in esso descritto garantisce un elevato grado di sicurezza e produttività della stufa.
1.4 CONSERVAZIONE DEL MANUALE CONSERVAZIONE E CONSULTAZIONE
Il manuale deve essere conservato con cura e deve essere sempre disponibile per la consultazione, sia da parte dell'utilizzatore che degli addetti al montaggio ed alla manutenzione.
Il manuale d'installazione è parte integrante della stufa.
In caso di necessità fare richiesta di un'ulteriore copia a PALAZZETTI.
CESSIONE DELLA STUFA
In caso di cessione della stufa l'utente è obbligato a consegnare al nuovo acquirente anche il presente manuale.
1.5 AGGIORNAMENTO DEL MANUALE
Il presente manuale rispecchia lo stato dell'arte al momento dell'immissione sul mercato della stufa.
1.6 GENERALITÀ
INFORMAZIONI
In caso di scambio di informazioni con il Costruttore della stufa fare riferimento al numero di serie ed ai dati identificativi indicati sulla targhetta matricola del prodotto.
MANUTENZIONE STRAORDINARIA
Le operazioni di manutenzione straordinaria devono essere eseguite da personale qualificato ed abilitato ad intervenire sul modello di stufa a cui fa riferimento il presente manuale.
RESPONSABILITÀDELLEOPEREDIINSTALLAZIONE
La responsabilità delle opere eseguite per l'installazione della stufa non può essere considerata a carico della PALAZZETTI, essa è, e rimane, a carico dell'installatore, al quale è demandata l'esecuzione delle verifiche relative alla canna fumaria e della presa d'aria ed alla correttezza delle soluzioni di installazione proposte. Inoltre devono essere rispettate tutte le norme di sicurezza previste dalla legislazione specifica vigente nello stato dove la stessa è installata.
Uso
L'uso della stufa è subordinato, oltre che alle prescrizioni contenute nel presente manuale, anche al rispetto di tutte le norme di sicurezza previste dalla legislazione specifica vigente nello stato dove la stessa è installata.
1.7 PRINCIPALI NORME RISPETTATE E DA RISPETTARE
A) Direttiva 2014/35/UE: "Materiale elettrico destinato ad essere adoperato entro taluni limiti di tensione".
B) Direttiva 2014/30/UE: "Ravvicinamento delle legislazioni degli Stati membri relative alla compatibilità elettromagnetica".
C) Direttiva 89/391/CEE: “Attuazione delle misure volte a promuovere il miglioramento della sicurezza e della salute dei lavoratori durante il lavoro”.
D) Regolamento UE 305/2011: "fissa condizioni armonizzate per la commercializzazione dei prodotti da costruzione e abroga la direttiva 89/106/CEE".
E) Direttiva 1999/34/CE: “Concernente il riavvicinamento delle disposizioni legislative, regolamentari ed amministrative degli stati membri in materia di responsabilità per danno da prodotti difettosi”.
F) Direttiva 1999/5/CE: "Riguardante le apparecchiature radio e le apparecchiature terminali di telecomunicazione e il reciproco riconoscimento della loro conformità".
G) Norma EN 14785/2006: Concernente "Apparecchi per il riscaldamento domestico alimentati con pellet di legno - Requisiti e metodi di prova".
1.8 GARANZIA LEGALE
L'utente per poter usufruire della garanzia legale, di cui alla Direttiva CEE 1999/44/CE deve osservare scrupolosamente le prescrizioni indicate nel presente manuale, ed in particolare:
- operare sempre nei limiti d'impiego della stufa;
• effettuare sempre una costante e diligente manutenzione;
- autorizzare all'uso della stufa persone di provata capacità, attitudine ed adeguatamente addestrate allo scopo;
- utilizzare componenti di ricambio originali e specifici per il modello di stufa.
E' inoltre necessario fornire:
- ricevuta fiscale con la data d'acquisto.
- certificato di conformità dell'installazione rilasciata dall'installatore.
L'inosservanza delle prescrizioni contenute in questo manuale implicherà l'immediata decadenza della garanzia.
1.9 RESPONSABILITÀ DEL COSTRUTTORE
! Con la consegna del presente manuale PALAZZETTI declina ogni responsabilità, sia civile che penale, diretta o indiretta, dovuta a:
- installazione non conforme alle normative vigenti nel paese ed alle direttive di sicurezza;
- inosservanza parziale o totale delle istruzioni contenute nel manuale;
• installazione da parte di personale non
qualificato e non addestrato;
- uso non conforme alle direttive di sicurezza;
- modifiche e riparazioni non autorizzate dal Costruttore effettuate sulla stufa;
- utilizzo di ricambi non originali o non specifici per il modello di stufa;
- carenza di manutenzione;
- eventi eccezionali.
1.10 CARATTERISTICHE DELL'UTILIZZATORE
! L'utilizzatore della stufa deve essere una persona adulta e responsabile provvista delle conoscenze tecniche necessarie per la manutenzione ordinaria dei componenti della stufa.
⚠️ Fare attenzione che i bambini non si avvicinino alla stufa, mentre è in funzione, con l'intento di giocarvi.
1.11 ASSISTENZA TECNICA
PALAZZETTI mette a disposizione una fitta rete di centri di assistenza tecnici specializzati, formati e preparati direttamente in azienda.
La sede centrale e la nostra rete vendita è a vostra disposizione per indirizzarvi al più vicino centro di assistenza autorizzato.
Impiegare esclusivamente parti di ricambio originali.
Non attendere che i componenti siano logorati dall'uso prima di procedere alla loro sostituzione.
Sostituire un componente usurato prima della rottura favorisce la prevenzione degli infortuni derivanti da incidenti causati proprio dalla rottura improvvisa dei componenti, che potrebbero provocare gravi danni a persone e cose.
Eseguire i controlli periodici di manutenzione come indicato nel capitolo “Manutenzione”.
1.13 TARGHETTA DI IDENTIFICAZIONE
La targhetta matricola posta sulla stufa riporta tutti i dati caratteristici relativi al prodotto, compresi i dati del Costruttore, il numero di matricola e la marcatura C€.
1.14 CONSEGNA DELLA STUFA
La stufa viene consegnata perfettamente imballata con cartone o telo termoretraibile e fissata ad una pedana in legno che ne permette la movimentazione mediante carrelli elevatori e/o altri mezzi.
All'interno della stufa viene allegato il seguente materiale:
• manuali di istruzione;
• telecomando (solo nei modelli dove previsto);
- attrezzo per apertura della portina del focolare (solo nei modelli dove previsto).
2 AVVERTENZE PER LA SICUREZZA
2.1 AVVERTENZE PER L'INSTALLATORE
Osservare le prescrizioni indicate nel presente manuale.
Le istruzioni di montaggio e smontaggio dell'apparecchio sono riservate ai soli tecnici specializzati.
L'installazione, l'utilizzo e la manutenzione del prodotto devono essere fatti in conformità con le disposizioni del costruttore e nel rispetto delle normative. Il mancato rispetto delle indicazioni fornite ed operazioni non corrette possono essere causa di situazioni di pericolo, danni a cose, persone, animali, problemi di salute o anomalie di funziona mento.
L'installazione, il collegamento elettrico, la verifica del funzionamento e la manutenzione vanno eseguite esclusivamente da personale autorizzato e qualificato.
L'installazione e la manutenzione del prodotto devono essere eseguite esclusivamente da personale qualificato ed in possesso di adeguata conoscenza del prodotto stesso. Usare solo ricambi originali consigliati dal produttore.
La responsabilità delle opere eseguite nello spazio d'ubicazione dell'apparecchio è, e rimane, a carico dell'utilizzatore; a quest'ultimo è demandata anche l'esecuzione delle verifiche relative alle soluzioni d'installazione proposte.
L'installatore deve ottemperare a tutti i regolamenti di sicurezza locali, nazionali ed europei.
L'apparecchio dovrà essere installato su pavimenti con adeguata capacità portante.
Verificare che le predisposizioni della canna fumaria e della presa d'aria siano conformi al tipo d'installazione.
Non effettuare collegamenti elettrici volanti con cavi provvisori o non isolati.
Verificare che la messa a terra dell'impianto elettrico sia efficiente.
L'installatore, prima di avviare le fasi di montaggio o di smontaggio dell'apparecchio, deve ottemperare alle precauzioni di sicurezza previste per legge e in particolare a:
• non operare in condizioni avverse;
- deve operare in perfette condizioni psicofisiche e deve verificare che i dispositivi antinfortunistici individuali e personali siano integri e perfettamente funzionanti;
- deve indossare guanti e scarpe antinfortunistiche;
- deve usufruire di utensili muniti di isolamento elettrico;
- deve accertarsi che l'area interessata alle fasi di montaggio/smontaggio sia libera da ostacoli.
Installare il prodotto in locali che non siano a pericolo incendio e predisposti di tutti i servizi quali alimentazioni (aria ed elettriche) e scari-chi per i fumi.
Valutare le condizioni statiche del piano su cui graviterà il peso del prodotto e provvedere ad un adeguato isolamento nel caso sia costruito in materiale infiammabile (es. legno, moquette, plastica).
Parti elettriche in tensione: alimentare il prodotto solo dopo aver completato il suo assemblaggio.
2.2 AVVERTENZE PER IL PERSONALE TECNICO ADDETTO ALLA MANUTENZIONE
Le operazioni di manutenzione devono essere eseguite solo da personale autorizzato e qualificato.
Osservare le prescrizioni indicate nel presente manuale.
Usare sempre i dispositivi di sicurezza individuale e gli altri mezzi di protezione.
Prima di iniziare qualsiasi operazione di manutenzione assicurarsi che l'apparecchio, nel caso in cui sia stato utilizzato, si sia raffreddato.
Qualora anche uno solo dei dispositivi di sicurezza risultasse non funzionante, l'apparecchio è da considerarsi non funzionante.
Scollegare l'apparecchio dalla rete elettrica prima di effettuare qualsiasi operazione di manutenzione.
Scollegare l'apparecchio dalla rete elettrica prima di intervenire su parti elettriche, elettroniche, connettori e parti in movimento (sistemi di caricamento pellet, sistemi automatici di pulizia braciere, etc).
2.3 AVVERTENZE PER L'UTILIZZATORE
Per il corretto uso del prodotto e delle apparecchiature elettroniche ad essa collegate e per prevenire incidenti si devono sempre osservare le indicazioni riportate nel presente manuale.
L'apparecchio presenta delle superfici esterne particolarmente calde (porta, maniglia, vetro, tubi uscita fumi, ecc.). Occorre quindi evitare di entrare in contatto con queste parti senza adeguati indumenti di protezione o appositi mezzi, come ad esempio guanti a protezione termica o sistemi di azionamento tipo "maniglia fredda".
Per questo motivo si raccomanda la massima cautela durante il funzionamento in particolare:
Non toccare e non avvicinarsi al vetro della porta focolare, potrebbe causare ustioni; non guardare la fiamma per lungo tempo.
Non appoggiare direttamente biancheria sull'apparecchio con l'intento di farla asciugare: pericolo di incendio.
• non toccare lo scarico dei fumi;
• non eseguire pulizie di qualunque tipo;
• non scaricare le ceneri;
• non aprire la porta focolare;
• non aprire il cassetto cenere (ove previsto).
L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacita fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli ad esso inerenti. I bambini non devono giocare con l'apparecchio. La pulizia destinata ad essere effettuata dall'utilizzatore non deve essere effettuata da bambini senza sorveglianza.
Prima di iniziare qualsiasi operazione, l'utente o chiunque si appresti ad operare sul prodotto
PALAZZETTI
dovrà aver letto e compreso l'intero contenuto del presente manuale di installazione e utilizzo. Errori o cattive impostazioni possono provocare condizioni di pericolo e/o funzionamento irregolare.
L'utente non specializzato deve essere tutelato dall'accesso a qualunque parte possa esporlo a pericoli. Non deve perciò essere autorizzato ad intervenire su parti interne a rischio (elettrico o meccanico), nemmeno se è prescritto il distacco dell'alimentazione elettrica.
Rispettare le istruzioni e gli avvertimenti evidenziati dalle targhette esposte sull'apparecchio.
Le targhette sono dispositivi antinfortunistici, pertanto devono essere sempre perfettamente leggibili. Qualora risultassero danneggiate ed illeggibili è obbligatorio sostituirle, richiedendone il ricambio originale al Costruttore.
Seguire scrupolosamente il programma di manutenzione ordinaria e straordinaria.
Non impiegare l'apparecchio senza prima avere eseguito la pulizia giornaliera.
Non utilizzare l'apparecchio in caso di funzionamento anomalo, sospetto di rottura o rumori insoliti.
In caso di guasto o malfunzionamento, spegne-re l'apparecchio e contattare immediatamente il tecnico specializzato.
Non gettare acqua sull'apparecchio in funzionamento o per spegnere il fuoco nel braciere.
Non spegnere l'apparecchio scollegando la connessione elettrica di rete.
Non appoggiarsi sulla porta aperta, potrebbe compromettere la stabilita dell'apparecchio.
Non usare l'apparecchio come supporto ad ancoraggio di qualunque tipo.
È vietato utilizzare il prodotto come scala o struttura di appoggio.
Non pulire l'apparecchio fino a completo raffreddamento di struttura e ceneri.
Toccare la porta solo ad apparecchio freddo.
In caso di fuoriuscita di fumo nella stanza o di esplosione ai danni del dispositivo, spegnerlo,
areare il locale e contattare immediatamente l'installatore/il tecnico addetto all'assistenza.
In caso di incendio nella canna fumaria, spegnere l'apparecchio, scollegarlo dall'alimentazione e non aprire lo sportello. Quindi chiamare le autorità competenti.
In caso di guasto al sistema di accensione, non accendere l'apparecchio con materiali infiammabili.
In apparecchi dotati di alimentazione elettrica, se avviene la formazione di gas/fumi incombusti all'interno del focolare, non disconnettere l'alimentazione elettrica ed allontanarsi il più possibile dall'apparecchio.
In caso di malfunzionamento dell'apparecchio dovuto ad un tiraggio non ottimale della canna fumaria effettuarne la pulizia seguendo la procedura descritta nel paragrafo "Pulizia della canna fumaria" a pagina 30.
Non toccare le parti verniciate durante il funzionamento per evitare danneggiamenti alla verniciatura.
Ogni responsabilità per un uso improprio del prodotto è totalmente a carico dell'utente e solleva il produttore da ogni responsabilità civile e penale.
È vietato far funzionare l'apparecchio con la porta aperta.
È vietato utilizzare l'apparecchio se il vetro o le guarnizioni della porta sono danneggiati.
Qualsiasi tipo di manomissione o di sostituzione non autorizzata di particolari non originali del prodotto può essere pericoloso per l'incolumità dell'operatore e sollevano la ditta da ogni responsabilità civile e penale.
È vietato caricare manualmente il pellet nel braciere, poiché tale comportamento scorretto potrebbe generare una quantità anomala di gas incombusti, con il conseguente rischio di esplosione all'interno della camera.
L'accumulo di pellet incombusto nel braciere dopo una mancata accensione deve essere rimosso prima di procedere con un nuovo
tentativo di accensione.
Se il braciere non viene pulito e sottoposto a interventi di manutenzione si possono verificare malfunzionamenti ed esplosioni all'interno dell'apparecchio. Assicurarsi di rimuovere ogni traccia di materiale o incrostazione dai fori del braciere e di pulirli, ogni volta che si svuotano le ceneri oppure in caso di mancata accensione. Assicurarsi che la dimensione dei fori del braciere non si riduca, poiché ciò avrebbe un effetto negativo sulla prestazione in sicurezza dell'apparecchio.
Non lavare il prodotto con acqua. L'acqua potrebbe penetrare all'interno dell'unità e guastare gli isolamenti elettrici, provocando scosse elettriche.
Non sostare per un lungo periodo davanti al prodotto in funzione.
Un uso errato del prodotto o un intervento di manutenzione scorretto possono comportare un serio rischio di esplosione nella camera di combustione.
Utilizzare esclusivamente il combustibile raccomandato dal produttore. Il prodotto non deve essere utilizzato come inceneritore.
È vietato utilizzare benzina, combustibile per lampade, kerosene, accendifuoco liquido per legna, alcool etilico o liquidi simili per accendere o ravvivare una fiamma in questo apparecchio. Tenere questi liquidi a debita distanza dall'apparecchio durante il funzionamento.
È vietato mettere nel serbatoio combustibili diversi da pellet di legno.
Alcuni consigli per evitare fenomeni di corrosione:
- effettuare accuratamente le operazioni di pulizia ordinaria evitando i depositi di cenere;
- alimentare l'apparecchio solo con combustibile avente le caratteristiche riportate alla voce "CARATTERISTICHE DEL COMBUSTIBILE":
• non utilizzare solventi, acidi, detersivi o prodotti aggressivi per la pulizia diretta del vetro o di altri componenti del prodotto;
- evitare di lasciare il prodotto in condizioni ambienti sfavorevoli (umidità, salinità dell'aria, intemperie, ecc.);
- se l'apparecchio non viene utilizzato per un lungo tempo (es. periodo estivo), disconnettere il tubo di ingresso dell'aria comburente e introdurre nella camera di combustione dei sacchetti disidratanti per assorbire l'umidità dell'aria assicurandosi di rimuoverli alla riaccensione del prodotto.
3 CARATTERISTICHE DEL COMBUSTIBILE
3.1 CARATTERISTICHE DEL COMBUSTIBILE
Il pellet (fig. 3.1) è un composto costituito da varie tipologie di legno pressato con procedimenti meccanici nel rispetto delle normative a tutela dell'ambiente, è l'unico combustibile previsto per questo tipo di stufa.
L'efficienza e la potenzialità termica della stufa possono variare in relazione al tipo ed alla qualità del pellet utilizzato.
Le caratteristiche del pellet dovranno essere conformi a quanto descritto nelle norme UNI EN 14961-2; categoria A1 e A2.
La stufa è dotata di un serbatoio di contenimento del pellet della capacità indicata nella tabella dei dati caratteristici nel Libretto Prodotto allegato.
Il vano di caricamento è posizionato nella parte superiore, deve essere sempre apribile per poter effettuare la carica del pellet e deve restare chiuso durante il funzionamento della stufa.
Per motivi di controllo della temperatura di esercizio non è possibile il funzionamento a legna tradizionale.
⚠️E' vietato usare la stufa come inceneritore di rifiuti.
3.2 STOCCAGGIO DEI PELLET
Il pellet deve essere conservato in un ambiente asciutto e non troppo freddo.
Si consiglia di conservare alcuni sacchi di pellet nel locale di utilizzo della stufa o in un locale attiguo purché sia a temperatura e umidità accettabili.
Il pellet umido e/o freddo (5°C) riduce la potenzialità termica del combustibile ed obbliga ad effettuare maggiore manutenzione di pulizia del braciere (materiale incombusto) e del focolare.
! Porre particolare attenzione nello stoccaggio e movimentazione dei sacchi di pellet. Deve essere evitata la sua frantumazione e la formazione di segatura.
Se viene immessa segatura nel serbatoio della stufa, questa potrebbe causare il blocco del sistema di carica del pellet.
L'utilizzo di pellet di qualità scadente può compromettere il normale funzionamento della stufa a pellet e determinare la decadenza della garanzia.
4 MOVIMENTAZIONE E TRASPORTO
La stufa viene consegnata completa di tutte le parti previste.
Fare attenzione alla tendenza allo sbilanciamento della stufa.
Il baricentro della stufa è spostato verso la parte anteriore.
Tenere ben presente quanto sopra anche durante lo spostamento della stufa sul supporto di trasporto.
Durante il sollevamento evitare strappi o bruschi movimenti.
Accertarsi che il carrello sollevatore abbia una portata superiore al peso della stufa da sollevare. Al manovratore dei mezzi di sollevamento spetterà tutta la responsabilità del sollevamento dei carichi.
⚠️Fare attenzione che i bambini non giochi con i componenti dell'imballo (es. pellicole e polistirolo). Pericolo di soffocamento!
4.1 RIMOZIONE DALLA PALETTA DI TRASPORTO
Per rimuovere la stufa dalla paletta di trasporto attenersi alle istruzioni riportate nel "Libretto Prodotto" allegato.
5 PREPARAZIONE DEL LUOGO D'INSTALLAZIONE
5.1 CONSIDERAZIONI GENERALI
Nei paragrafi successivi sono riportate alcune indicazioni da rispettare per ottenere il massimo rendimento del prodotto acquistato.
Le seguenti indicazioni rimangono comunque subordinate al rispetto di eventuali leggi e normative nazionali, regionali e comunali vigenti nel paese dove avviene l'installazione del prodotto.
5.2 PRECAUZIONI PER LA SICUREZZA
La responsabilità delle opere eseguite nello spazio d'ubicazione della stufa è, e rimane, a carico dell'utilizzatore; a quest'ultimo è demandata anche l'esecuzione delle verifiche relative alle soluzioni d'installazione proposte.
L'utilizzatore deve ottemperare a tutti i regolamenti di sicurezza locali, nazionale ed europei.
L'apparecchio dovrà essere installato su pavimenti con adeguata capacità portante.
Le istruzioni di montaggio e smontaggio della stufa sono riservate ai soli tecnici specializzati. È sempre consigliabile che gli utenti si rivolgano al nostro servizio di assistenza per le richieste di tecnici qualificati.
Nel caso in cui intervengano altri tecnici si raccomanda di accertarsi sulle loro reali capacità. L'installatore, prima di avviare le fasi di montaggio o di smontaggio della stufa, deve ottemperare alle precauzioni di sicurezza previste per legge ed in articolare a:
A) non operare in condizioni avverse;
B) deve operare in perfette condizioni psicofisiche e deve verificare che i dispositivi antinfortunistici individuali e personali, siano integri e perfettamente funzionanti;
C) deve indossare i guanti antinfortunistici;
D) deve indossare scarpe antinfortunistiche;
E) deve usufruire di utensili muniti di isolamento elettrico;
F) deve accertarsi che l'area interessata alle fasi di montaggio e di smontaggio sia libera da ostacoli.
5.3 LUOGO DI INSTALLAZIONE DELLA STUFA
Nel libretto di prodotto allegato sono indicate le distanze minime espresse in cm che devono essere rispettate nel posizionamento della stufa rispetto a materiali e oggetti combustibili; nel caso di pareti/ oggetti non infiammabili tali dimensioni possono essere dimezzate.
Proteggete tutte le strutture che potrebbero incendiarsi se esposte a eccessivo calore.
Pavimenti costituiti da materiale infiammabile come ad esempio: legno, parquet, linoleum, laminato o coperti da tappeti, devono essere protetti da una base ignifuga sotto la stufa, di dimensioni sufficienti. Questa base può essere, ad esempio, in acciaio, ardesia pressata, vetro o pietra e deve ricoprire il pavimento nella zona sottostante la stufa, il tubo di raccordo fumi e sporgere anteriormente di almeno 50 cm. Il costruttore declina ogni responsabilità per eventuali variazioni delle caratteristiche del materiale costituente il pavimento sotto la protezione.
Eventuali elementi in legno (es. travi) o in materiale combustibile situati in prossimità della stufa vanno protetti con materiale ignifugo.
! Prevedere uno spazio tecnico accessibile per eventuali manutenzioni.
Si ricorda di rispettare la distanza minima dai materiali infiammabili (x), riportata sulla targhetta identificativa dei tubi usati per realizzare il camino (Fig. 5.2).
Pi = Parete infiammabile
Pp = Protezione pavimento
5.4 ARIA COMBURENTE
La stufa, durante il suo funzionamento, preleva una quantità di aria dall'ambiente in cui è collocata (ad eccezione dei prodotti della serie ermetica che possono prelevarla direttamente dall'esterno); quest'aria dovrà essere reintegrata attraverso una presa d'aria esterna al locale stesso (fig. 5.3 - PA = Presa d'Aria).
Realizzare la presa d'aria sulla parete, e lasciare che la stufa sia libera di prelevare aria in ambiente avendo cura di collegare, comunque, sul tubo di ingresso dell'aria il tratto di tubo corrugato fornito in dotazione fissandolo con la fascetta e piegandolo leggermente verso il basso al fine di prevenire eventuali effetti di risonanza
Se la parete posteriore della stufa è una parete esterna, realizzare un foro per l'aspirazione dell'aria comburente ad una altezza dal suolo di circa 20-30 cm rispettando le indicazioni dimensionali riportate nella scheda tecnica del prodotto a fine libretto.
Esternamente deve essere messa una griglia di aerazione permanente non richiudibile; in zone particolarmente ventose ed esposte alle intemperie, prevedere una protezione antipioggia ed antivento.
Accertarsi che la presa d'aria sia posizionata in modo da non essere ostruita accidentalmente.
Nel caso fosse impossibile realizzare la presa d'aria esterna nella parete posteriore alla stufa (parete non perimetrale) deve essere realizzato un foro in una parete esterna del locale dove viene posizionata la stufa.
Se non fosse possibile realizzare la presa d'aria esterna nel locale, è possibile realizzare il foro esterno in un locale adiacente purché comunicante in maniera permanente con griglia di transito. (fig. 5.4 - C = Cassonetto, G = Griglia, S = Serranda)
La normativa UNI 10683 vieta il prelievo di aria comburente da garage, magazzini di materiale combustibile o ad attività con pericolo di incendio.
Qualora nel locale ci siano altri apparecchi da riscaldamento le prese dell'aria comburente devono garantire il volume necessario di aria al corretto funzionamento di tutti i dispositivi.
Nel caso in cui nella stanza dove è ubicata la stufa siano presenti e funzionanti uno o più ventilatori di estrazione (cappe di aspirazione) si potrebbero verificare malfunzionamenti alla combustione causati dalla scarsità di aria comburente.
Nel caso di installazione di una stufa a pellet della serie "Ermetica" è possibile collegare l'ingresso dell'aria comburente della stufa alla presa d'aria con un apposito condotto (fig. 5.6).
5.5 SCARICO FUMI
La stufa funziona con la camera di combustione in depressione è pertanto indispensabile assicurarsi che lo scarico dei fumi sia a tenuta.
La stufa deve essere collegata ad un proprio sistema di evacuazione fumi esclusivo, ed idoneo ad assicurare una adeguata dispersione in atmosfera dei prodotti della combustione.
I componenti che costituiscono il sistema di evacuazione dei fumi devono essere dichiarati idonei alle specifiche condizioni di funzionamento e provvisti di marcatura CE.
E obbligatorio realizzare un primo tratto verticale di 1,5 metri minimi per garantire la corretta espulsione dei fumi.
Si consiglia di effettuare un massimo di 3 variazioni di direzione, oltre a quello derivante dal collegamento posteriore della stufa al camino, utilizzando delle curve a 45-90° o dei raccordi a Tee (fig. 5.7).
Utilizzare sempre un raccordo a Tee con tappo di ispezione ad ogni variazione orizzontale e verticale del percorso di scarico fumi.
Sul primo Tee, all'uscita dello scarico fumi della stufa, è necessario collegare in basso un tubo per l'evacuazione dell'eventuale condensa che può formarsi nel camino (Fig. 5.7a).
I tratti orizzontali devono avere una lunghezza massima di 2-3 m con una pendenza verso l'alto del 3-5% (fig. 5.7).
Ancorare le tubazioni con appositi collari alla parete.
Il raccordo di scarico dei fumi NON DEVE ESSERE collegato:
- ad un camino utilizzato da altri generatori (caldaie, stufe, caminetti, ecc....);
- a sistemi di estrazione d'aria (cappe, sfiati, ecc....) anche se "intubato".
E' vietato installare valvole di interruzione e di tiraggio.
Lo scarico dei prodotti di combustione deve essere previsto a tetto.
5.5.1 Scarico a tetto mediante camino tradizionale
Il camino per lo scarico dei fumi deve essere realizzato in osservanza alle norme UNI 10683-EN 1856-1-2- EN 1857- EN 1443- EN 13384-1-3-EN 12391-1 sia per quanto riguarda le dimensioni che per i materiali utilizzati nella sua costruzione.
Camini FATISCENTI, realizzati con materiale non idoneo (fibrocemento, acciaio zincato, ecc... con superficie interna ruvida e porosa) sono fuorilegge e pregiudicano il buon funzionamento della stufa.
Lo scarico dei fumi attraverso un camino tradizionale (Fig. 5.8) può essere fatto purché ci si assicuri sullo stato di manutenzione del camino;
In caso di camino di sezione maggiore è necessario "intubare" il camino con una tubazione in acciaio (con diametro in funzione del percorso) opportunamente isolato (Fig. 5.9).
Assicurarsi che il collegamento al camino in muratura sia opportunamente sigillato.
! In caso di passaggio dei tubi attraverso tetti o pareti in legno si consiglia di utilizzare appositi kit di attraversamento, certificati, reperibili in commercio.
B) Sigillare
C) Ispezione
Fig. 5.8
1) Vermiculite e/o lana di roccia.
2) Tubazione in acciaio.
3) Pannello di chiusura.
6 INSTALLAZIONE
L'installazione deve essere effettuata da personale qualificato in osservanza alla norma EN 10683.
6.1 LIVELLAMENTO DELLA STUFA
La stufa deve essere livellata, con l'ausilio di un'asta a bolla, agendo sui piedini di regolazione (ove previsti) (Fig. 6.1).
A B = Asta a Bolla
6.2 ALLACCIAMENTO AGLI IMPIANTI
6.2.1 Collegamento elettrico
È sufficiente collegare la stufa all'impianto elettrico attraverso la spina in dotazione.
Il collegamento elettrico (spina) deve essere facilmente accessibile anche dopo l'installazione della stufa.
Se il cavo di alimentazione risulta danneggiato deve essere sostituito dal servizio di assistenza tecnica o da un tecnico qualificato in modo da prevenire ogni rischio.
6.2.1.1 Messa a terra
È obbligatorio che l'impianto sia provvisto di messa a terra e di interruttore differenziale in ottemperanza alle leggi vigenti (Fig. 6.2).
Il condotto di scarico fumi deve essere dotato di proprio collegamento a terra.
6.2.2 Allacciamento ad un cronotermostato esterno
È possibile collegare alla stufa un cronotermostato esterno che accenda e spenga la stufa in funzione della temperatura impostata.
Quando la temperatura è soddisfatta il termostato apre il circuito quindi spegne la stufa.
Il termostato esterno deve essere collegato ai due morsetti presenti sul posteriore della stufa e che di fabbrica viene dato ponticellato. Scollegare, quindi, il ponticello e collegare i due contatti del termostato.
E' importante impostare la stufa nella configurazione 1 seguendo le istruzioni riportate nel paragrafo "Configurazione iniziale".
La prima volta, dopo l'installazione del cronotermostato, la stufa deve essere accesa manualmente, mentre il cronotermostato è nello stato di "chiamata". Tale operazione si rende necessaria anche nell'eventualità che ci sia una interruzione di alimentazione elettrica o qualora la stufa venga spenta manualmente.
! Onde evitare sovrapposizioni di fasce orarie di funzionamento, si consiglia di disattivare (impostare su OFF) il timer della stufa (vedi par. 10.1).
6.2.3 Funzionamento con sonda ambiente
In talune circostanze può essere utile far si che la stufa moduli il proprio funzionamento in base alla temperatura letta dalla sonda ambiente presente sulla stufa stessa.
E' importante impostare la stufa nella configurazione 2 seguendo le istruzioni riportate nel paragrafo 6.3.
6.2.4 Allacciamento ad un Accumulo con serpentino
È possibile far in modo che la stufa mantenga in temperatura un accumulo dotato di serpentino.
In questo caso è sufficiente scollegare la sonda di temperatura ambiente a bordo della stufa e prolungarla fino al pozzetto per sonda, presente sull'accumulo.
E' importante impostare la stufa nella configurazione 3 seguendo le istruzioni riportate nel paragrafo 6.3.
6.2.5 Allacciamento ad un Accumulo senza serpentino
È possibile far in modo che la stufa mantenga in temperatura un accumulo sprovvisto di serpentino.
In questo caso è sufficiente scollegare la sonda di temperatura a bordo della stufa e prolungarla fino al pozzetto per sonda, presente sull'accumulo.
E' importante impostare la stufa nella configurazione 4 seguendo le istruzioni riportate nel paragrafo 6.3.
6.3 CONFIGURAZIONE INIZIALE
In funzione della tipologia di installazione è necessario impostare la stufa secondo la configurazione più corretta per il suo funzionamento.
Prima di procedere è necessario dare tensione alla stufa attraverso l'interruttore di sicurezza posto sul retro.
Con i tasti freccia spostarsi tra le icone fino a portarsi sul menu setup ;
a) Agendo sui tasti freccia portarsi sul menu setup e premere il tasto ;
b) Selezionare la password "7" con il tasto e confermare con il tasto ;
c) Scorrere con i tasti + - e selezionare il sottomenu [30]; lampeggerà "r--0";
d) Premere il tasto ed inserire il valore "54" con i tasti ;+ -
e) Premere il tasto per confermare;
f) Verrà visualizzata la configurazione attualmente in uso;
g) Se si vuole modificare, premere il tasto ← ed inserire il valore della nuova configurazione con i tasti + -;
h) Premere il tasto ← per confermare.
! Dopo aver modificato la configurazione potrebbe apparire un messaggio di errore di comunicazione per qualche secondo. Ignorarlo e spegnere la stufa dall'interruttore di sicurezza posto sul retro, attendere qualche secondo e riaccenderla.
E' POSSIBILE IMPOSTARE CINQUE DIVERSE CONFIGURAZIONI:
CONFIGURAZIONE 1
Impostare tale configurazione quando la stufa viene comandata da un termostato (o cronotermostato) esterno.
Tale configurazione può essere utilizzata anche per accendere e spegnere la stufa manualmente o in modo programmato senza l'ausilio di un termostato esterno, ma lasciando i due morsetti ponticellati, come da impostazione di fabbrica.
In questa configurazione la stufa si spegne quando il termostato esterno è soddisfatto oppure modulerà la potenza (per mantenere minimi i consumi) al raggiungimento della temperatura dell'acqua impostata.
La stufa si spegnerà anche nell'eventualità in cui la temperatura dell'acqua continui a crescere nonostante la modulazione. In questo caso la stufa si riaccenderà solo se la differenza di temperatura tra il valore impostato e quello reale è maggiore di 20°C.
E' consigliabile pertanto, in questa configurazione, impostare la temperatura dell'acqua su un valore alto (es. 70°C).
CONFIGURAZIONE 2
Impostare tale configurazione per accendere e spegnere la stufa manualmente o in modo programmato quando la stufa è direttamente collegata ai termosifoni.
La stufa modulerà la potenza in funzione della temperatura ambiente letta dalla sonda a bordo.
E' possibile impostare la funzione "Eco-mode" per far si che la stufa si spenga o si riaccenda in base alla temperatura ambiente impostata.
In questa configurazione è possibile impostare anche la funzione antigelo.
CONFIGURAZIONE 3
Impostare tale configurazione quando si intende collegare la stufa ad un accumulo con serpentino.
La stufa verrà comandata (accensione e spegnimento) dalla temperatura letta dalla sonda dell'accumulo.
In questa configurazione è possibile impostare anche la funzione antigelo.
CONFIGURAZIONE 4
Impostare tale configurazione quando si intende collegare la stufa ad un accumulo senza serpentino.
La stufa si accenderà in funzione della temperatura letta dalla sonda dell'accumulo, e si spegnerà in base alla temperatura di ritorno della stufa.
In questa configurazione è possibile impostare anche la funzione antigelo.
CONFIGURAZIONE 5
Impostare tale configurazione esclusivamente in abbinamento al sistema "Everspring".
La stufa modulerà la potenza in funzione della temperatura ambiente letta dalla sonda a bordo del sistema "Everspring", inoltre sarà possibile gestire vari livelli di ventilazione di Everspring direttamente dalla stufa. In modalità estiva la stufa è in grado di attivare un eventuale sistema di raffrescamento abbinato al sistema "Everspring".
E' possibile impostare la funzione "Eco-mode" per far si che la stufa si spenga o si riaccenda in base alla temperatura ambiente impostata.
USO E MANUTENZIONE
7 PANNELLO COMANDI
Prima di procedere con la lettura del manuale, prendere visione della descrizione della stufa contenuta nel relativo manuale allegato.
7.1 DESCRIZIONE
Il pannello comandi è composto da:
A) una parte superiore con i led di stato e le icone retroilluminate che identificano ciascuna funzione;
B) display a led;
C) tasto di accensione;
D) tasto "Annulla" e visualizzazione "errore";
E) due tasti freccia per spostarsi tra le varie funzioni;
F) due tasti + e - per accedere ai sottomenu e modificare i parametri di funzionamento;
G) un tasto di invio ← per la conferma del parametro o della selezione.
Futti i tasti sono di tipo capacitivo, pertanto non necessitano di una pressione per essere attivati, ma è sufficiente sfiorarne la superficie.
7.1.1 Led di stato
| ICONA AVVISO DESCRIZIONE | ||
 | Pellet in esaurimento Indica che è necessario ricaricare il serbatoio di pellet. | |
 | Manutenzione | Indica la necessità di effettuare una manutenzione |
 | Assistenza | Indica la presenza di un errore |
 | Ricevitore del telecomando | OPZIONALE |
 | Timer attivo | Indica se è attiva la funzione timer. |
 | Led di segnalazione stato (vicino al tasto ⏻) | Led sempre acceso: stufa accesa e in lavoroLed intermittente: stufa in fase di accensione o in stand-byLed spento: stufa spenta |
7.1.2 Descrizione dei menu
| ICONA FUNZIONE DESCRIZIONE VALORI | |||
 | Potenza | Impostazione della potenza di funzionamento 1..5 | |
 | Ventilazione | Impostazione della velocità del ventilatore dell'aria quando la stufa è collegata in configurazione 5 al sistema Everspring | 1..5; Auto; Hi |
 | Temperatura | Visualizza la temperatura letta dalla sonda* e permette di impostare la temperatura desiderata.*config.1: sonda di mandata; config.2 e 5: sonda ambiente; config. 3-4: sonda esterna/accumulo; | config.1: 65..80 °Cconfig.2-5: 10.. 48 °Cconfig.3-4: 45..75 °C |
 | Combustibile | Funzione non utilizzata | |
 | Timer | Abilita o disabilita il Timer. Quando è abilitato verrà visualizzata l'icona fissa | ON - OFF |
| ICONA FUNZIONE SOTTOMENU DESCRIZIONE VALORI | ||||
 | Setup | [1] | Timer settimanale | Assegnazione dei programmi (max 3) ai vari giorni della settimana |
| [2] | Programmi Menu di impostazione dei programmi [P1] ... [P6] | |||
| [3] | Orologio / data Impostazione orologio e data | |||
| [4] | Ore Residue | Visualizza le ore mancanti alla manutenzione consigliata. Con il valore “Hi” si indica un numero superiore alle 999 ore. | ||
| [5] | Informazioni di sistema | Visualizza la versione software corrente | ||
| [6] | Temperatura acqua | Consente di impostare la temperatura desiderata per l'acqua di mandata (solo in configurazione 2 - 5) | ||
| [7] | Funzione Eco | Abilita o meno l'Eco Mode che comporta lo spegnimento e la riaccensione automatica in funzione della temperatura ambiente (solo in configurazione 2 - 5) | ||
| [8] | Delta di riaccensione | Differenza di gradi, rispetto alla temperatura di spegnimento al di sotto della quale la stufa si riaccende (escluso in configurazione 1). | ||
| [9] | Temperatura antigelo | Temperatura minima al di sotto della quale la stufa si accende (escluso in configurazione 1). | ||
| [10] | Blocco tastiera Imposta la modalità di blocco dei tasti | OFF; Lo; Hi | ||
| [11] | Luminosità display Imposta il grado di luminosità del display | OFF; 1 ... 5 | ||
| [12] | Modalità display | Imposta la modalità di visualizzazione dei dati | ||
| [13] | Volume cicalino | Imposta il volume dell'avviso acustico | ||
| [14] | Tipologia pellet | E' possibile impostare 3 diverse tipologie di pellet | ||
| [30] | Menu Installatore | Modifica/Visualizza la configurazione della stufa | ||
| [31] | Carico coclea manuale | Attivazione manuale del sistema di carica del pellet | ||
| [33] | Alimentazione pompa | Menu di competenza del centro di assistenza | ||
| [34] | Abilita / Disabilita modulazione pompa | Menu di competenza del centro di assistenza | ||
| [39] | Informazioni di sistema | Parametri di consumo calcolati istantaneamente | ||
| [40] | Menu di servizio | Menu di competenza del centro di assistenza | ||
I sottomenu [30] e [40] del menu Setup sono protetti da password e sono ad uso esclusivo del centro di assistenza tecnico.
7.2 USO DEL PANNELLO COMANDI
- Agendo sui tasti freccia Ⓞ si sposta tra i diversi menu che si illuminano di volta in volta.
- Soffermandosi su una determinata funzione si possono scorrere gli eventuali sottomenu con i tasti + -; per modificare un parametro basta agire sul tasto ← e modificarne i valori, sempre con i tasti + -). Una ulteriore pressione del tasto conferma la modifica.
- In generale tutti i valori lampeggianti sono in quel momento modificabili con i tasti + -
- Il tasto "annulla" consente di tornare indietro di un livello nei menu; la sua pressione prolungata permette la visualizzazione sul display un eventuale codice di allarme o di errore.
Il funzionamento della stufa è determinato dai parametri di Potenza e Temperatura impostati dall'utente.
7.3.1 Modifica della potenza
La potenza definisce la quantità di calore prodotta dalla stufa e quindi incide direttamente anche sui consumi.
Per modificare la potenza portarsi con i tasti ◀ ▶ sul menu potenza
a) Scorrere con i tasti + - il sottomenu
b) Selezionare il sottomenu "1" e confermare con il tasto ←.
c) Lampeggerà il valore di potenza; modificarne il valore con i tasti + - (1 minimo,...,5 massimo)
d) Premere il tasto ← per confermare i dati impostati.
7.3.2 Modifica della temperatura
In funzione della configurazione installativa della caldaia è possibile intervenire su diversi valori di temperatura:
a) Portarsi con i tasti sul menu temperatura e premere il tasto ;
b) Lampeggerà il valore attuale; modificarlo con i tasti +; -
c) Premere il tasto per confermare il dato impostato.
Temperatura acqua (solo nelle configurazioni installative 1): variando questo valore si varia la temperatura desiderata di mandata dell'acqua calda da parte della caldaia.
Temperatura ambiente (solo nelle configurazioni installative 2 e 5): modificando tale valore si definisce la temperatura che si desidera raggiungere in ambiente, letta direttamente da una sonda posta sulla caldaia.
Temperatura accumulo (solo nelle configurazioni installative 3 e 4): identifica la temperatura minima che si desidera mantenere all'interno dell'accumulo.
7.3.3 Modifica della ventilazione (solo se collegata, in configurazione 5, al sistema Everspring)
Per modificare il valore della ventilazione del sistema Everspring:
a) Portarsi con i tasti ⊙ sul menu ventilazione e premere il tasto ; b) Lampeggerà il valore di ventilazione; modificarne il valore con i tasti + - :
- “1” minimo,...,“5” massimo;
- "Auto" = funzionamento automatico (la stufa imposterà la velocità in funzione della temperatura ambiente;
- "Hi" = funzionamento ultraveloce (da utilizzare solo se c'è la necessità di riscaldare velocemente un ambiente);
c) Premere il tasto ← per confermare i dati impostati.
8 OPERAZIONI PRELIMINARI
La prima operazione da eseguire prima di accendere il prodotto è quella di riempire il serbatoio di combustibile (pellet).
Il pellet deve essere versato nel serbatoio con una paletta.
Non svuotare il sacco direttamente nel serbatoio per evitare di caricare della segatura o altri elementi estranei che potrebbero compromettere il buon funzionamento della stufa e per evitare di disperdere il pellet al di fuori del serbatoio stesso.
Assicurarsi di richiudere bene il coperchio del serbatoio dopo aver effettuato l'operazione di caricamento del pellet. Un interruttore di sicurezza (solo per i modelli dove previsto) ne verifica la corretta chiusura (IS in fig. 8.1)
8.2 ALIMENTAZIONE ELETTRICA
Collegare la stufa alla rete elettrica, agire sull'interruttore di accensione posto sul retro della stufa posizionandolo su "I" (Fig. 8.2). Se il collegamento è corretto la stufa emette una serie di segnali acustici intermittenti, si accende il display.
! Per lunghi periodi di inutilizzo, si consiglia di posizionare l'interruttore sul retro della macchina in posizione di OFF (O).
8.3 IMPOSTAZIONI INIZIALI
Prima di utilizzare la stufa è necessario impostare la data e l'ora corrente.
8.3.1 Impostazione orario e data
Per modificare la data:

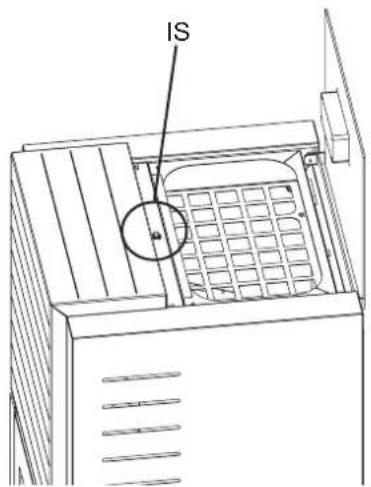

Fig. 8.2
a) Portarsi con i tasti ◀ ▶ sul menu setup ⚙ e premere il tasto ←
b) Selezionare la password "7" con il tasto + e confermare con il tasto ←;
c) Scorrere con il tasto +, selezionare il sottomenu [3] e confermare con il tasto ←;
d) Lampeggerà il valore dell'ora; modificarne il valore con i tasti + - e premere il tasto ▶;
e) Lampeggerà il valore dei minuti; modificarne il valore con i tasti + - e premere il tasto ▶;
f) Lampeggerà il valore del giorno; modificarne il valore con i tasti + - e premere il tasto ▶;
g) Lampeggerà il valore del mese; modificarne il valore con i tasti + - e premere il tasto ▶;
h) Lampeggerà il valore dell'anno; modificarne il valore con i tasti + - e premere il tasto ▶;
i) Lampeggerà il valore del giorno attuale della settimana (Lunedì =1 ... Domenica =7); modificarne il valore con i tasti + -;
j) Premere il tasto ← per confermare i dati impostati.
8.3.2 Impostazione modalità display
E' possibile impostare cosa si vorrà visualizzare sul display quando quest'ultimo è nella modalità standby
a) Agendo sui tasti freccia portarsi sul menu setup e premere il tasto ;
b) Selezionare la password "7" con il tasto e confermare con il tasto ;
c) Scorrere con il tasto ✝ e selezionare il sottomenu [12] e confermare con il tasto ✝;
d) Impostare con i tasti e uno dei seguenti valori:
"OFF" • Il display resterà fisso sull'ultima visualizzazione operata dall'utente;
“1” • Verranno visualizzati ciclicamente tutti i parametri di funzionamento;
"2" • Viene visualizzata la temperatura (della sonda ambiente o dell'acqua in funzione del tipo di configurazione)
"3" • Viene visualizzata l'ora corrente
"4" Viene visualizzata l'autonomia in ore prima di dover ricaricare il serbatoio, se la funzione rifornimento è stata abilitata.
e) Premere il tasto per confermare i dati impostati.
8.3.3 Impostazione luminosità display
E' possibile impostare il grado di attenuazione della luminosità del display quando è nella modalità standby.
a) Agendo sui tasti freccia portarsi sul menu setup e premere il tasto ;
b) Selezionare la password "7" con il tasto e confermare con il tasto ;
c) Scorrere con il tasto ✝ e selezionare il sottomenu [11] e confermare con il tasto ✝;
d) Impostare con i tasti + e - il valore di luminosità desiderato (OFF, 1 ... 5) e confermare con il tasto ←.
8.3.4 Impostazione volume
E' possibile impostare il livello di volume del cicalino, in base alle proprie necessità:
a) Agendo sui tasti freccia portarsi sul menu setup e premere il tasto ;
b) Selezionare la password "7" con il tasto e confermare con il tasto ;
c) Scorrere con il tasto + e selezionare il sottomenu [13] e confermare con il tasto ←;
d) Impostare con i tasti + e - il livello di volume desiderato (OFF, 1 ... 5) e confermare con il tasto ←.
8.3.5 Impostazione tipologia di pellet
E' possibile impostare la tipologia di pellet che si va ad utilizzare:
a) Agendo sui tasti freccia portarsi sul menu setup e premere il tasto ;
b) Selezionare la password "7" con il tasto e confermare con il tasto ;
c) Scorrere con il tasto ⚠ selezionare il sottomenu [14] e confermare con il tasto ;
d) Impostare con i tasti e uno dei seguenti valori:
a) Agendo sui tasti freccia portarsi sul menu setup e premere il tasto;
b) Selezionare la password "7" con il tasto e confermare con il tasto;
c) Scorrere con il tasto e selezionare il sottomenu [14] e confermare con il tasto;
d) Impostare con i tasti e uno dei seguenti valori:
“1” • Pellet standard (En Plus)
“2” • Pellet lungo
“3” • Pellet piccolo
e) Premere il tasto per confermare i dati impostati.
9 UTILIZZO DELLA STUFA
9.1 ACCENSIONE
Prima di ogni accensione, accertarsi che il braciere sia completamente vuoto e correttamente posizionato nella sua sede.
Per accendere la stufa tenere premuto il tasto ⏻ per qualche secondo.
L'icona a forma di fiamma inizierà a lampeggiare, durante la fase di accensione fino a restare fissa a stufa accesa.
Accensione automatica: la stufa è dotata di un dispositivo automatico che consente l'accensione del pellet senza l'utilizzo di altri accenditori tradizionali.
itare di accendere manualmente la stufa se il sistema di accensione automatico è compromesso.
Durante la prima accensione della stufa si possono generare sgradevoli odori o fumi causati dall'evaporazione o dall'essiccamento di alcuni materiali utilizzati. Tale fenomeno andrà via a scomparire.
Si consiglia, durante le prime accensioni, di mantenere i locali ben arieggiati.
9.2 MODIFICA DEI PARAMETRI
E' possibile modificare i parametri di funzionamento della stufa secondo quanto già riportato.
I valori impostati verranno mantenuti fino alla successiva variazione, anche a stufa spenta o scollegata dall'alimentazione elettrica.
9.3 SPEGNIMENTO
Per spegnere la stufa tenere premuto il tasto ⏻ per qualche secondo; l'icona a forma di fiamma si spegnerà.
Per effettuare una nuova accensione si consiglia di attendere che la stufa si sia completamente raffreddata.
Si raccomanda di spegnere la stufa seguendo scrupolosamente quanto sopra riportato ed evitare assolutamente di farlo togliendo l'alimentazione elettrica.
Quando la stufa viene comandata da un termostato (o cronotermostato) esterno, l'installatore deve avere impostato la configurazione 1.
In questa configurazione la stufa si spegne quando il termostato esterno è soddisfatto (circuito aperto) oppure modula il proprio funzionamento (cioè la stufa tenta di mantenere la temperatura desiderata consumando il meno possibile) al raggiungimento della temperatura dell'acqua, impostata.
La stufa si riaccende automaticamente quando la temperatura scende al di sotto del valore impostato sul termostato esterno (circuito chiuso).
Alla prima accensione, o qualora lo spegnimento sia avvenuto direttamente dalla stufa (tasto ⏻), si dovrà procedere ad accendere la stufa direttamente dal pannello comandi.
La stufa si spegnerà anche nell'eventualità in cui la temperatura dell'acqua continui a crescere nonostante la modulazione. In questo caso la stufa si riaccenderà solo se la differenza di temperatura tra il valore impostato e quello reale è maggiore di 20°C.
È consigliabile pertanto, in questa configurazione, impostare la temperatura dell'acqua su un valore alto (es. 70°C).
funzionamento con sonda ambiente a bordo caldaia
La caldaia può essere accesa/spenta manualmente o in modo programmato.
In questo tipo di configurazione, la caldaia modula la potenza in funzione della temperatura ambiente letta dalla sonda a bordo (cioè la caldaia tenta di mantenere la temperatura desiderata consumando il meno possibile).
Nell'eventualità l'utente abbia abilitato la funzione "Eco-mode" nel sottomenu [7] del menu setup ⚙, la caldaia invece di modulare, si spegne al raggiungimento della temperatura impostata, e si riaccende quando la temperatura ambiente scende al di sotto del delta indicato nel sottomenu [7] del menu setup ⚙.
È possibile impostare la temperatura desiderata in ambiente nel menu temperatura 📋.
Nel sottomenu [6] del menu setup 🌿 si può impostare la temperatura desiderata dell'acqua di mandata (farsi suggerire dal proprio installatore termoidraulico, la temperatura più confacente al proprio impianto di riscaldamento).
Per il funzionamento in abbinamento ad un accumulo l'installatore avrà impostato la configurazione di funzionamento 3 o 4 a seconda se si tratta di accumulo con o senza serpentino interno.
La caldaia viene comandata dalla temperatura letta dalla sonda nell'accumulo.
Al raggiungimento della temperatura dell'accumulo impostata nel menu temperatura la caldaia si spegne e si riaccende se la temperatura scende al di sotto del delta indicato nel sottomenu [8] del menu setup.
In questa configurazione è possibile impostare anche la funzione antigelo.
Prima di utilizzare il prodotto in abbinamento al sistema "Everspring" assicurarsi di aver letto tutta la documentazione fornita con l'impianto e di aver ricevuto adeguate istruzioni dall'installatore sul funzionamento dell'impianto stesso e dell'eventuale unità di raffrescamento.
Quando la stufa viene collegata al sistema Everspring, deve essere impostata nella configurazione 5.
In tale configurazione può essere accesa/spenta manualmente o in modo programmato.
La stufa può funzionare in modalià invernale (di default) oppure in modalità estiva, se il sistema Everspring prevede anche una unità di raffrescamento.
Attraverso il menu della ventilazione ✝, l'utente può modificare la velocità dell'aria calda/fredda attraverso l'unità Everspring.
9.6.1 Funzionamento Invernale
Per passare dal funzionamento estivo a quello invernale, a stufa spenta (fredda) ma alimentata:
a) Portarsi con i tasti ◀ sul menu potenza
e premere il tasto ;
b) Lampeggerà il valore "SUN"; modificarlo con il tasto + fino a portarsi su un valore tra 1 e 5;
c) Premere il tasto per confermare la scelta.
In questo tipo di configurazione, la caldaia modula la potenza in funzione della temperatura ambiente letta dalla sonda a bordo del sistema Everspring (cioè la caldaia tenta di mantenere la temperatura desiderata consumando il meno possibile).
Nell'eventualità l'utente abbia abilitato la funzione "Eco-mode" nel sottomenu [7] del menu setup ⚙, la caldaia invece di modulare, si spegne al raggiungimento della temperatura impostata, e si riaccende quando la temperatura ambiente scende al di sotto del delta indicato nel sottomenu [8] del menu setup ⚙.
È possibile impostare la temperatura desiderata in ambiente nel menu temperatura
Nel sottomenu [6] del menu setup ⚙️ si può impostare la temperatura desiderata dell'acqua di mandata ( è consigliabile impostare tale temperatura intorno ai 70°C).
9.6.2 Funzionamento Estivo (da utilizzare se esiste una unità di raffrescamento abbinata ad Everspring)
Per passare al funzionamento estivo è sufficiente, a stufa spenta (fredda) ma alimentata:
a) Portarsi con i tasti ◀ sul menu potenza
e premere il tasto ;
b) Lampeggerà il valore attuale; modificarlo con il tasto ☐ fino a portarsi sul valore "SUN";
c) Premere il tasto per confermare la scelta.
Impostare la temperatura estiva desiderata in ambiente nel menu temperatura
In questa modalità, la stufa attiva l'unità di raffrescamento quando la temperatura ambiente supera la temperatura impostata nel menu temperatura ⚙️ e spegne l'unità quando la temperatura ambiente scende al di sotto del delta indicato nel sottomenu [8] del menu setup ⚙️.
Dopo aver settato il funzionamento estivo, per mettere in funzione il sistema è necessario premere il tasto di accensione sul pannello comandi.
10 FUNZIONI DISPONIBILI
10.1 FUNZIONE TIMER
E' possibile impostare, abilitare ed assegnare ai vari giorni della settimana, i programmi personalizzati per l'accensione e/o lo spegnimento automatico della stufa.
E' possibile configurare fino a sei programmi personalizzati.
Per ciascun programma si può impostare: ora di accensione, ora di spegnimento e temperatura desiderata.
A ciascun giorno della settimana è possibile assegnare fino a tre programmi.
I giorni della settimana sono identificati da numeri: Lunedì = "d1", Martedì = "d2";...; Domenica = "d7".
10.1.1 Impostazione programmi
a) Agendo sui tasti freccia ▶ portarsi sul menu setup e premere il tasto ;
b) Selezionare la password "7" con il tasto e confermare con il tasto ;
c) Selezionare il sottomenu [2] e confermare con il tasto
d) Scorrere con i tasti + e - i programmi P1...P6; selezionare con il tasto ← quello che si vuole modificare;
e) Lampeggerà il valore dell'ora di accensione; modificarne il valore con i tasti + e - e premere il tasto ▶;
f) Lampeggerà il valore dei minuti; modificarne il valore con i tasti + e - e premere il tasto ▶;
g) Lampeggerà il valore dell'ora di spegnimento; modificarne il valore con i tasti + e - e premere il tasto ▶;
h) Lampeggerà il valore dei minuti; modificarne il valore con i tasti + e - e premere il tasto ▶;
i) Lampeggerà il valore della temperatura desiderata; modificarne il valore con i tasti +e -;
j) Premere il tasto -per confermare i dati impostati.
10.1.2 Assegnare i programmi ai giorni
Con questa funzione è possibile assegnare fino a tre programmi diversi ad un determinato giorno.
a) Agendo sui tasti freccia portarsi sul menu setup e premere il tasto ;
b) Selezionare la password "7" con il tasto e confermare con il tasto ;
c) Selezionare il sottomenu [1] e confermare con il tasto
d) Scegliere con i tasti il giorno [d1]...[d7] al quale si vogliono associare i programmi;
e) Selezionarlo con il tasto ←
f) Lampeggerà il valore del primo programma da assegnare: P1...P6 oppure "OFF" per disabilitarlo;
g) Modificarne il valore con i tasti e premere il tasto ;
h) Lampeggerà il valore del secondo programma da assegnare: P1...P6 oppure "OFF" per disabilitarlo;
i) Modificarne il valore con i tasti e premere il tasto ;
j) Lampeggerà il valore del terzo programma da assegnare: P1...P6 oppure "OFF" per disabilitarlo;
k) Modificarne il valore con i tasti e premere il tasto per confermare i dati impostati.
10.1.3 Abilitazione/disabilitazione timer
a) Agendo sui tasti freccia ▲ portarsi sul menu Timer .
b) Confermare con il tasto
c) Scorrere con i tasti + e - e selezionare: "ON" per abilitare il timer oppure "OFF" per disabilitarlo.
d) Premere il tasto per confermare la selezione.
Quando il timer è abilitato apparirà l'icona fissa ad indicare che il timer è attivo.
10.2 FUNZIONE RISPARMIO "ECO MODE"
Abilitando questa funzione si fa in modo che la stufa, al raggiungimento della temperatura desiderata in ambiente, si spenga. Se tale funzione non è abilitata, la stufa modula il proprio funzionamento per mantenere la temperatura desiderata consumando il meno possibile.
La funzione "Eco Mode" è disponibile solo nella configurazione 2.
Per abilitare/disabilitare tale funzione:
a) Agendo sui tasti freccia portarsi sul menu setup e premere il tasto ;
b) Selezionare la password "7" con il tasto e confermare con il tasto ;
c) Selezionare il sottomenu [7] e confermare con il tasto
d) Impostare con i tasti è uno dei seguenti valori:
Eco → Abilita la funzione "Eco Mode"
Off → Disabilita la funzione "Eco Mode"
e) Premere il tasto per confermare i dati impostati.
10.3 RIACCENSIONE DOPO IL BLACK-OUT
In caso di interruzione di corrente elettrica, la stufa si riaccenderà automaticamente, verificando le condizioni di sicurezza, al ritorno dell'alimentazione.
10.4 FUNZIONE "BLOCCO TASTIERA"
Con questa funzione è possibile bloccare l'utilizzo del pannello comandi per evitare modifiche accidentali.
Per abilitare/disabilitare tale funzione:
a) Agendo sui tasti freccia portarsi sul menu setup e premere il tasto ;
b) Selezionare la password "7" con il tasto e confermare con il tasto ;
c) Selezionare il sottomenu [10] e confermare con il tasto
d) Impostare con i tasti e uno dei seguenti valori:
"Off" → Blocco tastiera disattivato
"Lo" → Resta abilitato solo il tasto di accensione/spegnimento
"Hi" → Blocco tastiera attivato
e) Premere il tasto per confermare i dati impostati.
10.5 FUNZIONE ANTIGELO
Nelle configurazioni installative 2, 3 e 4 è possibile impostare una tempera minima al di sotto della quale la caldaia si accende (al di fuori delle fasce orarie impostate).
Configurazione 2:
Per modificare il valore della temperatura di "antigelo":
a) Agendo sui tasti freccia portarsi sul menu setup e premere il tasto;
b) Selezionare la password "7" con il tasto e confermare con il tasto;
c) Selezionare il sottomenu [9] e confermare con il tasto
d) Lampeggerà il valore; modificarlo con i tasti + e - (OFF; 3...20°C);
e) Premere il tasto per confermare il dato impostato.
Configurazione 3 e 4:
Per modificare il valore della temperatura di "antigelo":
a) Agendo sui tasti freccia portarsi sul menu setup e premere il tasto;
b) Selezionare la password "7" con il tasto e confermare con il tasto;
c) Selezionare il sottomenu [9] e confermare con il tasto
d) Lampeggerà il valore; modificarlo con i tasti + e - (OFF; 3...50°C);
e) Premere il tasto per confermare il dato impostato.
Se al punto d. si imposta il valore "OFF", tale funzione viene disabilitata.
10.6 FUNZIONE DELTA DI RIACCENSIONE
Delta di riaccensione: (nelle configurazioni installative 2, 3, 4 e 5) è il numero di gradi al di sotto della temperatura di spegnimento oltre il quale la stufa si riaccende automaticamente. Ad esempio se la stufa è impostata per spegnersi a 20°C (Eco Mode attivo) e impostiamo un “Delta di riaccensione” di 4°C, la stufa si riaccenderà quando rileva una temperatura inferiore o uguale a 16°C.
Configurazione 2 - 5:
Per modificare il valore del delta di riaccensione:
a) Agendo sui tasti freccia portarsi sul menu setup e premere il tasto ;
b) Selezionare la password "7" con il tasto e confermare con il tasto ;
c) Selezionare il sottomenu [8] e confermare con il tasto
d) Lampeggerà il valore; modificarlo con i tasti + e - (0,5 ... 5,0°C);
e) Premere il tasto per confermare il dato impostato.
Configurazione 3 e 4:
Per modificare il valore del delta di riaccensione:
a) Agendo sui tasti freccia ▲ portarsi sul menu setup e premere il tasto ;
b) Selezionare la password "7" con il tasto e confermare con il tasto ;
c) Selezionare il sottomenu [8] e confermare con il tasto
d) Lampeggerà il valore; modificarlo con i tasti + e - (0 ... 40°C);
e) Premere il tasto per confermare il dato impostato.
10.7 ATTIVAZIONE MANUALE DEL SISTEMA DI CARICAMENTO
In caso di primo utilizzo (serbatoio pellet inizialmente vuoto), o per testare il funzionamento del gruppo di carica, è possibile azionare manualmente la carica.
Sul pannello comandi della stufa:
a) Agendo sui tasti freccia portarsi sul menu setup e premere il tasto ;
b) Selezionare la password "7" con il tasto ⓣ confermare con il tasto ;
c) Scorrere con il tasto ⓔ selezionare il sottomenu [31] ;
d) Selezionare la password "54" con il tasto e confermare con il tasto ;
e) Tenendo premuto il tasto ← il sistema di carica si attiverà e sul display verranno visualizzate delle barre incrementali.
f) Rilasciando il tasto si porrà fine all'operazione di carica.
Attenzione!
- Questa funzione è attiva solo a stufa spenta e fredda.
- Prima di una nuova accensione assicurarsi che nel braciere non ci sia pellet.
10.8 INFORMAZIONI DI SISTEMA
Con questa funzione è possibile accedere alle informazioni di sistema:
a) Agendo sui tasti freccia portarsi sul menu setup e premere il tasto ;
b) selezionare la password "7" con il tasto e confermare con il tasto ;
c) selezionare il sottomenù [39] e confermare con il tasto
d) selezionare la password "54" con il tasto e confermare con il tasto .
A questo punto sarà possibile agire sui tasti ⚠️ per spostarsi tra i valori delle voci nell'ordine seguente:
- pellet bruciato [kg] ;
- potenza istantanea [kW] ;
- energia prodotta [MWh] ;
- consumo elettrico istantaneo [dW] ;
- efficienza energetica stagionale [%] (Ecolabeling) (valore di fabbrica);
- efficienza Energetica Stagionale [%] (Ecodesign) (valore di fabbrica).
11 GESTIONE DEGLI ALLARMI
Nel caso si verifichi un'anomalia nel funzionamento, viene attivata la seguente procedura:
- allarme acustico (beep);
- si illumina uno dei seguenti led di sistema:
- se l'anomalia riguarda un errore, la stufa si spegnerà.
La pressione prolungata del tasto “annulla” consente la visualizzazione sul display del codice di errore:
| CODICE ERRORE/AVVISO | DESCRIZIONE POSSIBILI | CAUSE LED | |
| E001 Pannello comandi difettoso Difettosità del pannello | comandi | ||
| E002 Errore di comunicazione con il telecomando Difettosita del pannello comandi | |||
| E004 Errore di comunicazione | Cavo di collegamento tra scheda e pannello comandi interrotto o staccato.Se appare durante il cambio di configurazione, ignorare tale errore | ||
| E101 | Errore di mancata accensioneAcqua di mandata eccessivamente calda | Mancanza di pelletQualità del pelletSistema di accensione guastoBraciere sporcoProblemi sull'impianto di riscaldamentoProblemi sul circolatore | |
| E105 Malfunzionamento sonda di temperatura Sonda acqua di ritorno difettosa | |||
| E106 Malfunzionamento sonda di temperatura Sonda puffer difettosa | |||
| E108* Errore di sicurezza Portina o sportello di caricamento aperti | |||
| E108** Errore di sicurezza termica | Problemi sull'impianto di riscaldamentoProblemi sul circolatoreProblemi di surriscaldamento del serbatoio pellet | ||
| E109* Errore di pressione o sicurezza termica | Sistema di evacuazione fumi sporcoGuarnizioni di tenuta logorateAria comburente insufficienteProblemi sull'impianto di riscaldamentoProblemi sul circolatoreProblemi di surriscaldamento del serbatoio pellet | ||
| E109** Errore di pressione | Sistema di evacuazione fumi sporcoGuarnizioni di tenuta logorateAria comburente insufficiente | ||
| E110 Malfunzionamento sonda di temperatura | Sonda acqua di mandata difettosaSonda aria difettosa | ||
| E111 Malfunzionamento sonda fumi Sonda temperatura fumi difettosa | |||
| A001 | Livello pellet basso (icona lampeggiante) | Pellet in esaurimento | |
| A002 | Avviso di manutenzione programmata (icone lampeggianti) | Periodicamente la stufa richiede che venga effettuata una manutenzione da parte di un tecnico specializzato | |
| A007 | Malfunzionamento sensore di pressione. (icona lampeggiante) | Sensore di pressione o scheda guasti. | |
| ---- | Pulizia stufa | Camera di combustione, braciere o sistema di evacuazione dei fumi sporchi.Tubi rilevamento pressione staccati o ostruiti.Ingresso dell'aria comburente ostruito. | |
| ---- | Errore di mancata accensione | Pellet esaurito; Resistenza di accensione guasta; Guarnizioni consumate; Posizione del braciere non corretta |
* Solo nelle stufe dotate di microinterruttori di sicurezza sulla portina e sul coperchio del serbatoio pellet.
**Solo nelle stufe sprovviste di microinterruttori di sicurezza sulla portina e sul coperchio del serbatoio pellet.
Dopo aver verificato il tipo messaggio è possibile resettare l'allarme premendo per qualche istante il tasto di accensione/spegnimento ⏻. In caso d'errore "E109 o E108", riattivare il termostato a riarmo manuale posto sul retro della stufa (Fig. 11.1) prima di resettare l'allarme.
A questo punto è possibile procedere con una nuova accensione.
Fig.11.1
12 MANUTENZIONE
12.1 PRECAUZIONI DI SICUREZZA
Prima di effettuare qualsiasi operazione di manutenzione adottare le seguenti precauzioni:
- Assicurarsi che tutte le parti della stufa siano fredde.
- Accertarsi che le ceneri siano completamente spente.
- Utilizzare i dispositivi di protezione individuale previsti dalla direttiva 89/391/CEE.
- Accertarsi che l'interruttore generale di linea sia disinserito.
- Accertarsi che l'alimentazione non possa essere riattivata accidentalmente. Staccare la spina dalla presa a muro.
- Operare sempre con attrezzature appropriate per la manutenzione.
- Terminata la manutenzione o le operazioni di riparazione, prima di rimettere la stufa in servizio, reinstallare tutte le protezioni e riattivare tutti i dispositivi di sicurezza.
L'uso di un aspiracenere adatto (tipo bidone) può semplificare le operazioni di pulizia delle ceneri.
12.2 MANUTENZIONE ORDINARIA RIVOLTA ALL'UTILIZZATORE
12.2.1 Pulizia interna del focolare
La stufa necessita di una semplice ma frequente ed accurata pulizia per poter garantire sempre un efficiente rendimento ed un regolare funzionamento.
Eseguire la pulizia con l'apparecchiatura spenta e fredda.
Agire sulla maniglia o sulla leva (in base al modello di stufa) per aprire la portina del focolare.
cuni modelli di stufa sono dotati di maniglietta fredda per l'apertura della portina. Prelevare la maniglietta dalla tasca del controcassetto cenere, inserirla nel foro della cerniera di chiusura della portina e far leva sul meccanismo per aprire lo sportello (Fig.12.1).
12.2.2 Pulizia giornaliera
Asportare la cenere che si deposita all'interno del braciere (Fig.12.2).
Questa pulizia ha lo scopo di assicurare il libero afflusso dell'aria di combustione dai fori del BRACIERE.
Sollevare, estrarre il braciere e pulire le superfici e i vani interni del focolare (Fig.12.3).
12.2.3 Pulizia del cassetto cenere
La pulizia del cassetto cenere va eseguita ogni settimana o quando necessario.
Per accedere al cassetto cenere, aprire la porta cassetto cenere ed estrarre il cassetto (Fig.12.4).
Svuotare il cassetto in un apposito contenitore metallico di raccolta delle ceneri.
Aspirare le eventuali ceneri residue dal vano che ospita il cassetto cenere.
Reinserire e richiudere il cassetto. Richiudere le porte.

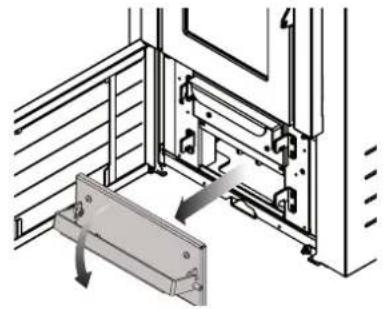

12.2.4 Pulizia del vano collettore fumi
La pulizia del vano fumi va eseguita ogni 15 giorni o quando necessario.
Aprire la portina del vano collettore fumi, posizionato sotto il cassetto cenere (Fig.12.5).
Solo per i modelli provvisti di turbolatori e sistema meccanico di pulizia:
- Estrarre dal suo alloggiamento, la leva per la movimentazione dei turbolatori per l'asportazione della fuliggine (Fig.12.6).
- Inserirla nell'apposito invito e muovere in su e in giù per rimuovere i depositi di fuliggine dai tubi (Fig.12.7).
- Estrarre la leva e riposizionarla nel suo alloggiamento.
Aspirare con un apposito aspiracenere i residui presenti nel collettore fumi.
Richiudere bene la portina del vano.
! Con cadenza stagionale, è necessario effettuare una accurata pulizia dei tubi scambiatori a cura di un centro di assistenza tecnico specializzato.

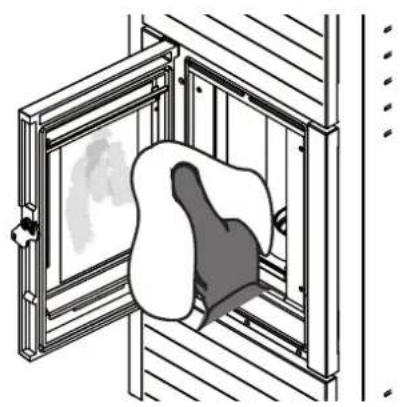

La stufa è dotata di un esclusivo sistema di autopulizia del vetro che riduce la frequenza di manutenzione.
Ciò nonostante a lungo andare e in base alle condizioni di lavoro si rende necessario pulire manualmente il vetro.
Questa operazione si effettua con un panno umido o con della carta inumidita e passata nella cenere. Strofinare finché il vetro è pulito. Si possono anche usare dei detergenti adatti per la pulizia dei forni da cucina. Non pulire il vetro durante il funzionamento della stufa e non utilizzare spugne abrasive. Non inumidire la guarnizione della portina perché potrebbe deteriorarsi.
12.2.6 Pulizia della canna fumaria
Da effettuarsi almeno due volte all'anno, inizio e metà stagione invernale, e comunque ogni volta sia necessario (Fig.12.9). Se esistono dei tratti orizzontali, è necessario verificare e asportare l'eventuale deposito di cenere e fuliggine prima che le stesse otturino il passaggio dei fumi.
In caso di mancata o inadeguata pulizia la stufa può avere problemi di funzionalità quali:
- cattiva combustione;
- annerimento del vetro;
- intasamento del braciere con accumulo di ceneri e pellet;
- deposito di ceneri ed eccessive incrostazioni sullo scambiatore con conseguente scarso rendimento.
12.2.7 Pulizia esterna
La pulizia della parte esterna della stufa deve essere effettuata solo con un panno asciutto non abrasivo.
Non utilizzare detersivi e non effettuare la pulizia a stufa calda.
La stufa a pellet è un generatore di calore a combustibile solido e come tale necessità di un intervento annuale di manutenzione straordinaria che deve essere effettuato dal Centro di Assistenza Tecnica Autorizzato della Palazzetti una volta all'anno e preferibilmente a inizio stagione.
Questa manutenzione ha lo scopo di accertare ed assicurare la perfetta efficienza di tutti i componenti.
Se sul pannello di controllo compaiono contemporaneamente i simboli si dovrà contattare il Centro di Assistenza Tecnico per effettuare la manutenzione straordinaria della stufa.
Questo avviso si può resettare temporaneamente premendo il tasto e procedere tranquillamente ad una nuova accensione.
L'avviso si ripresenterà fintanto che non verrà eseguita la manutenzione straordinaria da parte del centro di Assistenza Tecnica Autorizzato, che provvederà anche ad azzerare le ore di funzionamento.
PROGRAMMA DI CONTROLLO E/O MANUTENZIONE
| OGNI ACCENSIONE | OGNI SETTIMANA | OGNI 15 GIORNI | 6 MESI | 1 ANNO | |
| Braciere X | |||||
| Cassetto/Vano cenere X | |||||
| Vetro X | |||||
| Canotto porta resistenza X | |||||
| Tubi fumo | X | ||||
| Collettore fumi | X | ||||
| Guarnizioni portina e braciere* | X | ||||
| Condotto di evacuazione fumi* | X | ||||
| Ventilatori * | X |
(*) a cura del centro di Assistenza Tecnica Autorizzato.
13 DEMOLIZIONE E SMALTIMENTO
La demolizione e lo smaltimento della stufa sono ad esclusivo carico e responsabilità del proprietario che dovrà agire in osservanza delle leggi vigenti nel proprio Paese in materia di sicurezza, rispetto e tutela dell'ambiente.
Smantellamento e smaltimento possono essere affidati anche a terzi, purché si ricorra sempre a ditte autorizzate al recupero ed all'eliminazione dei materiali in questione.
INDICAZIONE: attenersi sempre e comunque alle normative in vigore nel Paese dove si opera per lo smaltimento dei materiali ed eventualmente per la denuncia di smaltimento.
! ATTENZIONE: Tutte le operazioni di smontaggio per la demolizione devono avvenire a stufa ferma e privata dell'energia elettrica di alimentazione.
- asportare tutto l'apparato elettrico;
- separare gli accumulatori presenti nelle schede elettroniche;
- rottamare la struttura della stufa tramite le ditte autorizzate;
! ATTENZIONE: L'abbandono della stufa in aree accessibili costituisce un grave pericolo per persone ed animali.
La responsabilità per eventuali danni a persone ed animali ricade sempre sul proprietario.
All'atto della demolizione la marcatura CE, il presente manuale e gli altri documenti relativi a questa stufa dovranno essere distrutti.
INDEX
1 INTRODUCTION
1.1 SYMBOLS
1.2 INTENDED USE
1.3 PURPOSE AND CONTENTS OF THIS MANUAL
1.4 HOW TO KEEP THIS MANUAL
1.5 UPDATES TO THE MANUAL
1.6 GENERAL INFORMATION
1.7 MAIN REFERENCE STANDARDS
1.8 PRODUCT WARRANTY
1.9 MANUFACTURER'S LIABILITY
1.10 INTENDED USERS
1.11 TECHNICAL SERVICE
1.12 SPARE PARTS
1.13 IDENTIFICATION LABEL
1.14 DELIVERY OF THE STOVE
2 SAFETY WARNING
2.1 WARNINGS FOR THE INSTALLER
2.2 WARNINGS FOR TECHNICAL MAINTENANCE PERSONNEL
2.3 WARNINGS FOR USERS
3 FUEL SPECIFICATIONS
3.1 FUEL SPECIFICATIONS
3.2 STORING THE PELLETS
Palazzetti si riserva di variare in qualunque momento e senza preavviso i propri prodotti nell'intento di migliorarli senza pregiudicarne le caratteristiche essenziali.
