MANUALE UTENTE Ecofire Clelia TC Palazzetti

desideriamo innanzitutto ringraziarLa per la preferenza che ha voluto accordarci acquistando il nostro prodotto e ci congratuliamo con Lei per la scelta.

Per consentirLe di utilizzare al meglio il suo prodotto, la invitiamo a seguire attentamente quanto descritto nel presente manuale.

Dear Customer,

1.3 Caratteristiche tecniche ..... 14

1.3.1 Modelli CLELIA US - CLELIA 14
1.3.2 Modelli CLELIA TC US - CLELIA TC.... 16

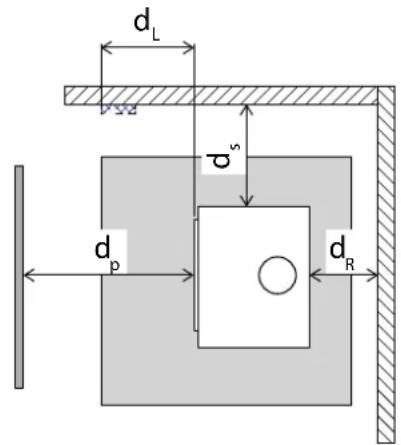

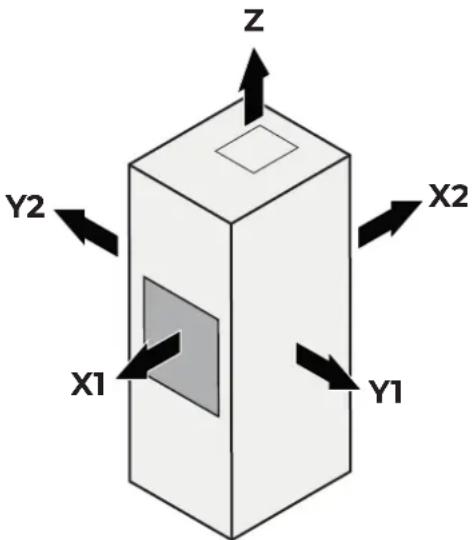

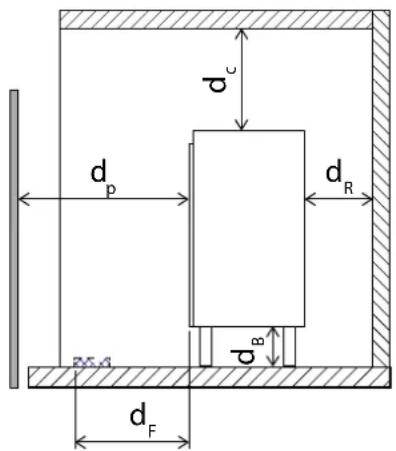

1.3.3 Distanze minime di sicurezza.... 18
1.3.4 Distanze minime per la corretta manutenzione e gestione ..... 19

2 VESTIZIONE 20

2.1 Smontaggio e montaggio della vestizione ..... 20

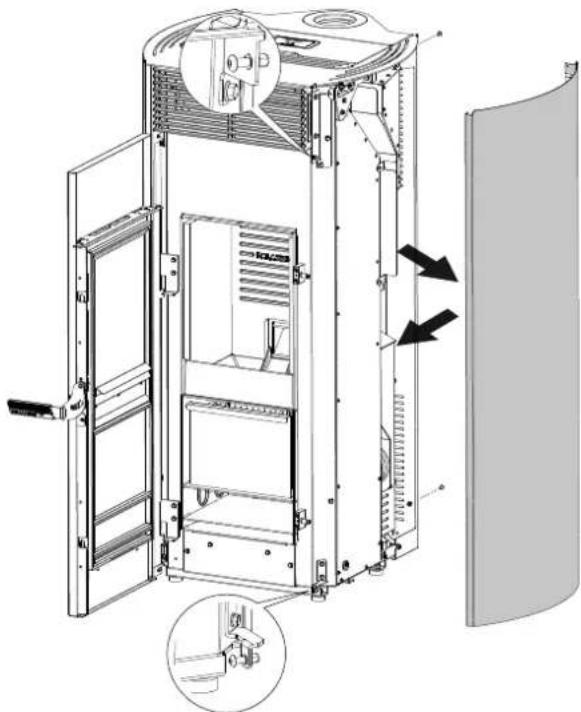

2.1.1 Smontaggio fianchi 20
2.1.2 Smontaggio schienale .....21
2.1.3 Smontaggio del top.... 22

1 CONOSCERE IL PRODOTTO

1.1 Componenti principali

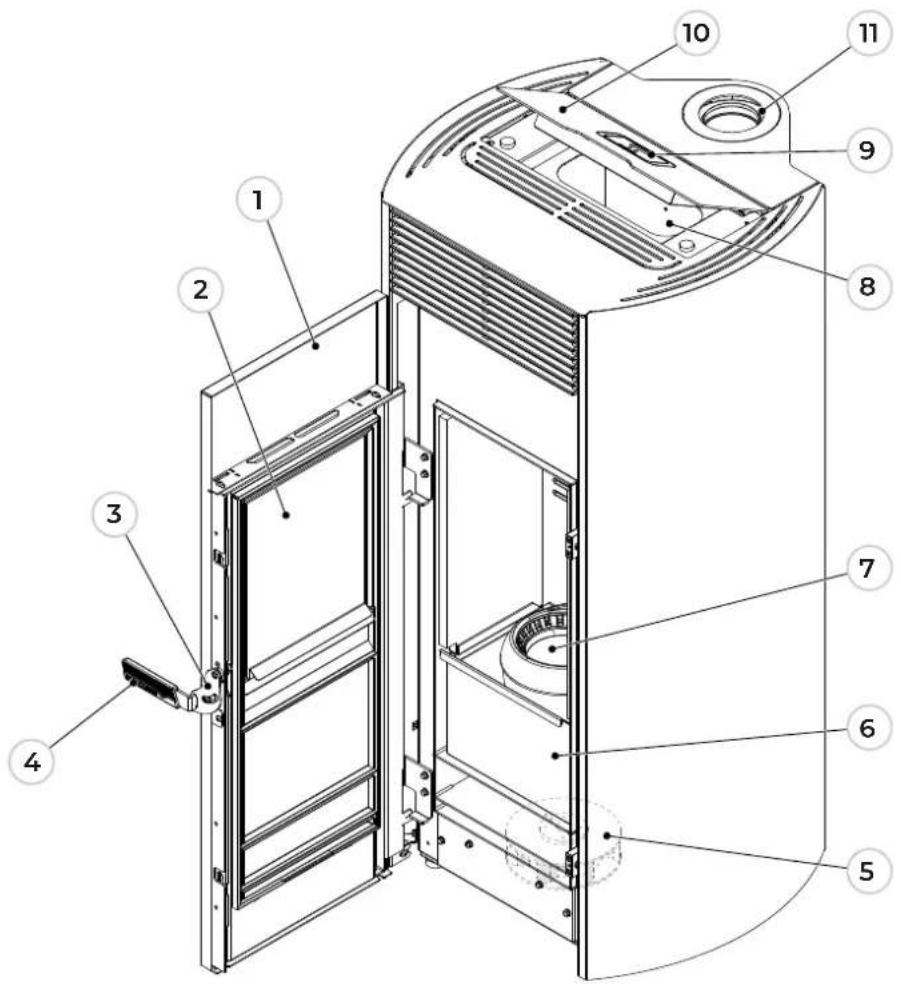

1.1.1 CLELIA US

1 Porta
2 Vetro porta interno
3 Maniglia di apertura
4 Maniglia fredda
5 Ventilatore ambiente
6 Cassetto cenere
7 Braciere statico
8 Serbatoio pellet
9 Display
10 Coperchio serbatoio
11 Tubo uscita fumi

1 Cavo di alimentazione
2 Ventilatore ambiente
3 Morsettiera 6 pin
4 Termostato a riarmo manuale
5 Connettore RJ11
6 Interruttore di accensione
7 Tubo aria comburente
8 Ventilatore posteriore (PRO2 - se presente)

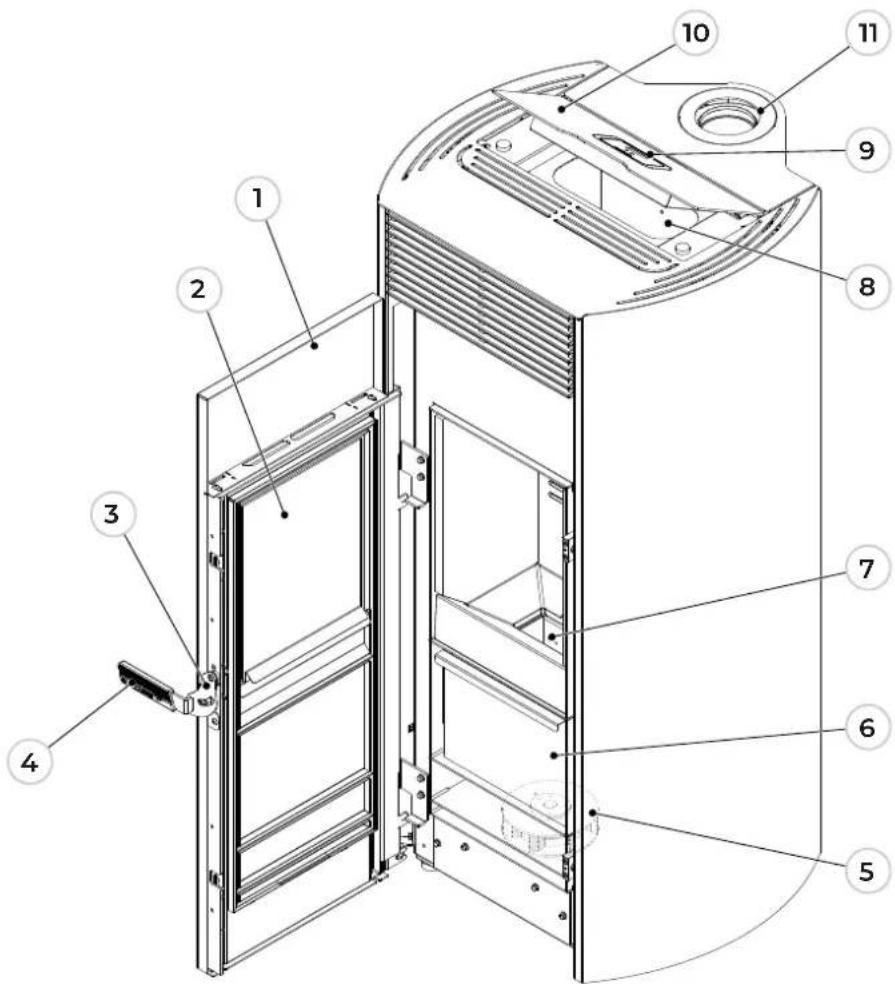

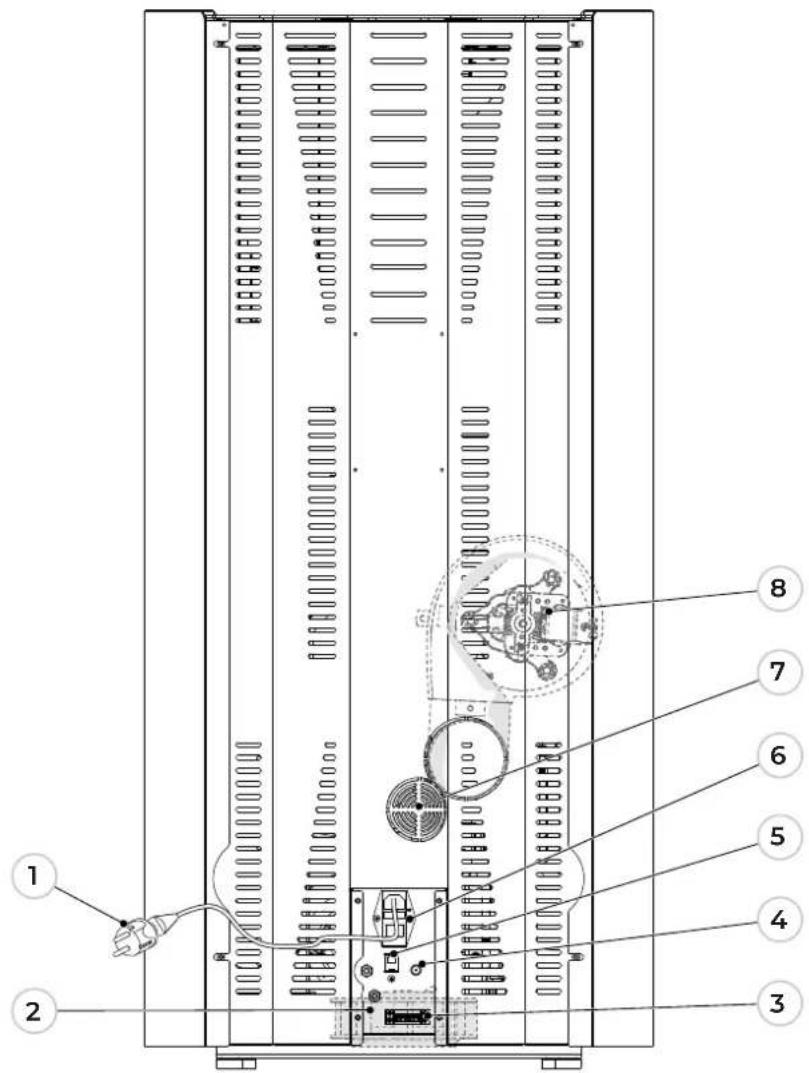

1.1.2 CLELIA TC US

1 Porta
2 Vetro porta interno
3 Maniglia di apertura
4 Maniglia fredda
5 Ventilatore ambiente
6 Cassetto cenere
7 Braciere autopulente
8 Serbatoio pellet
9 Display
10 Coperchio serbatoio
11 Tubo uscita fumi

1 Cavo di alimentazione
2 Ventilatore ambiente
3 Morsettiera 6 pin
4 Termostato a riarmo manuale
5 Connettore RJ11
6 Interruttore di accensione
7 Tubo aria comburente
8 Ventilatore posteriore (PRO2 - se presente)

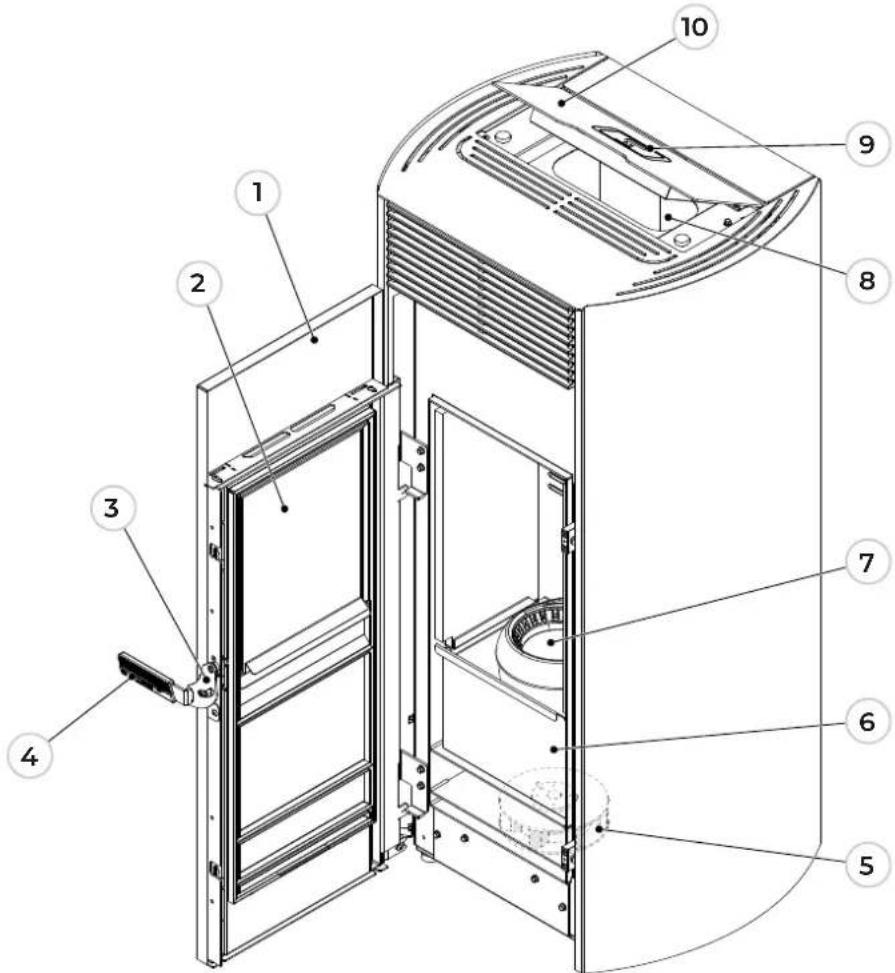

1.1.3 CLELIA

1 Porta
2 Vetro porta interno
3 Maniglia di apertura
4 Maniglia fredda
5 Ventilatore ambiente
6 Cassetto cenere
7 Braciere statico
8 Serbatoio pellet
9 Display
10 Coperchio serbatoio

1 Cavo di alimentazione
2 Ventilatore ambiente
3 Connettore RJ11
4 Tubo di uscita fumi
5 Termostato a riarmo manuale
6 Interruttore di accensione
7 Morsettiera 6 pin
8 Tubo aria comburente
9 Ventilatore posteriore (PRO2 - se presente)
10 Ventilatori posteriori (PRO3 - se presente)

1.1.4 CLELIA TC

1 Porta
2 Vetro porta interno
3 Maniglia di apertura
4 Maniglia fredda
5 Ventilatore ambiente
6 Cassetto cenere
7 Braciere autopulente
8 Serbatoio pellet
9 Display
10 Coperchio serbatoio

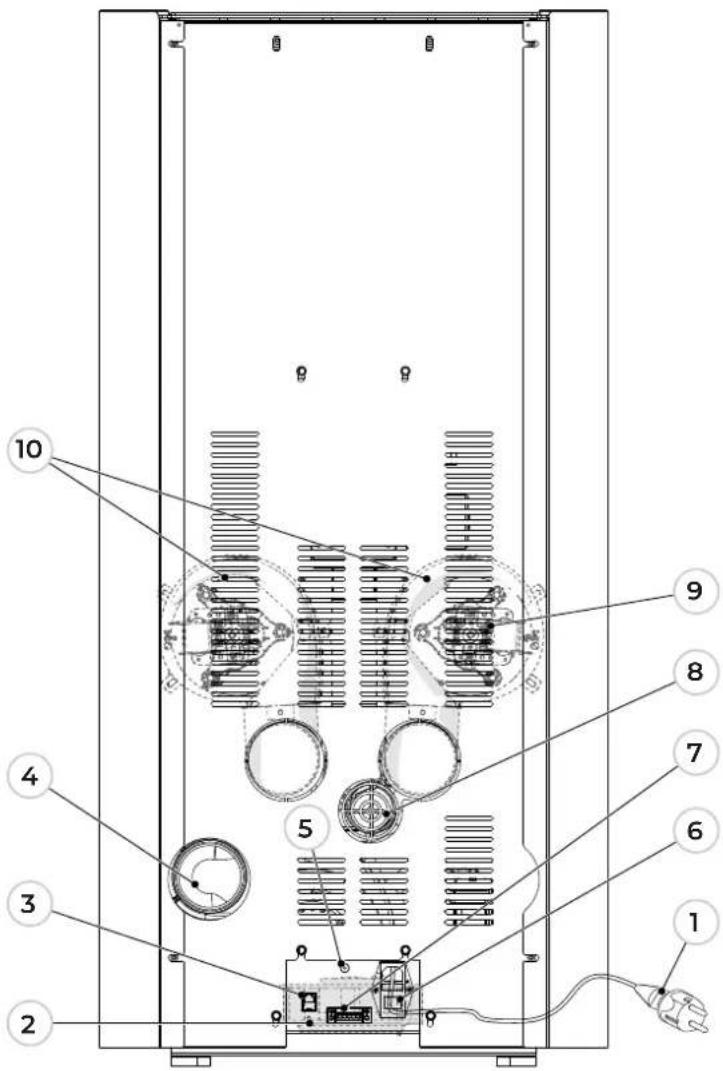

1 Cavo di alimentazione
2 Ventilatore ambiente
3 Connettore RJ11
4 Tubo di uscita fumi
5 Termostato a riarmo manuale
6 Interruttore di accensione
7 Morsettiera 6 pin
8 Tubo aria comburente
9 Ventilatore posteriore (PRO2 - se presente)
10 Ventilatori posteriori (PRO3 - se presente)

1.2 Dimensioni

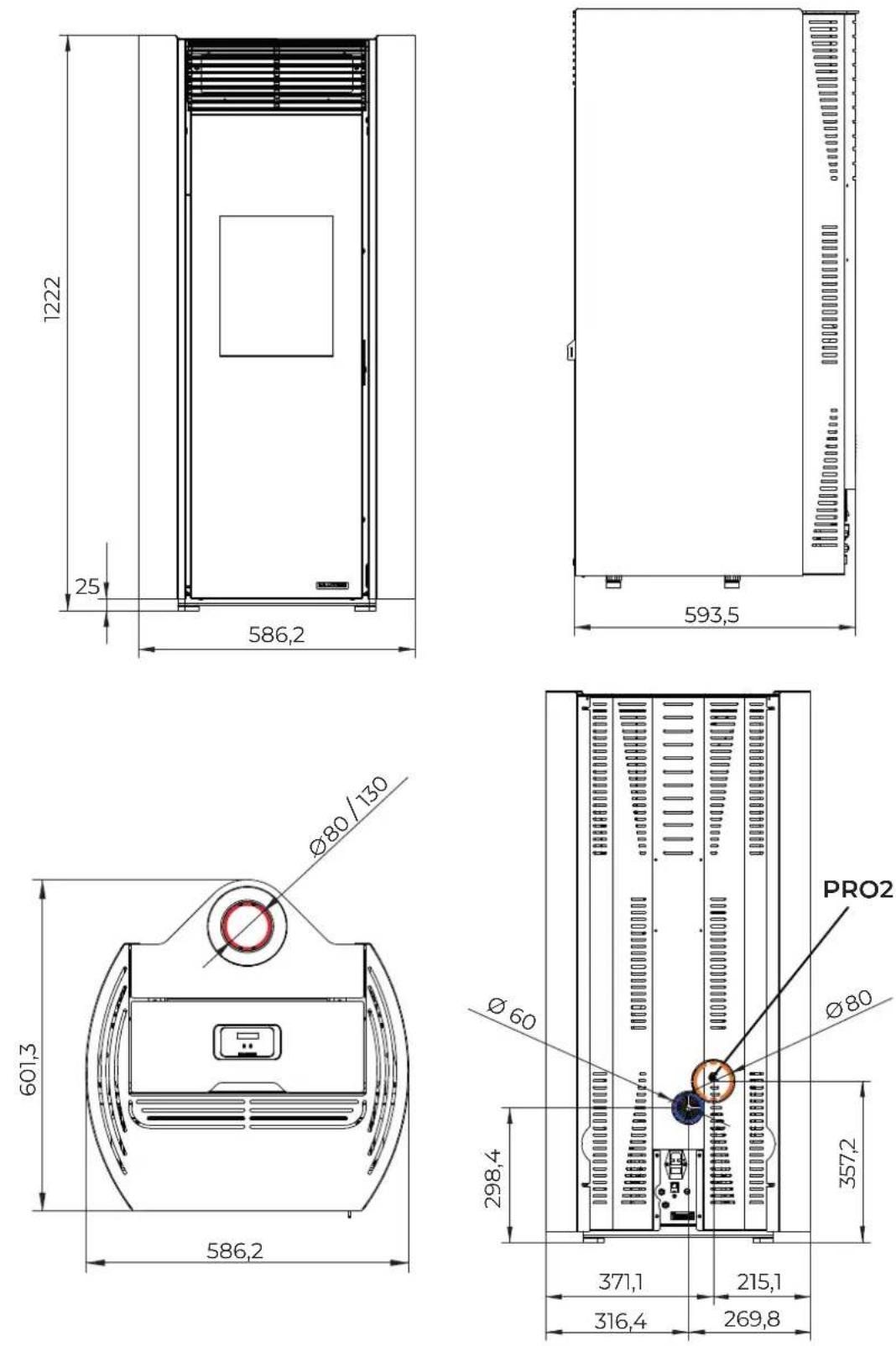

1.2.1 Modelli CLELIA US - CLELIA TC US

Figura 9

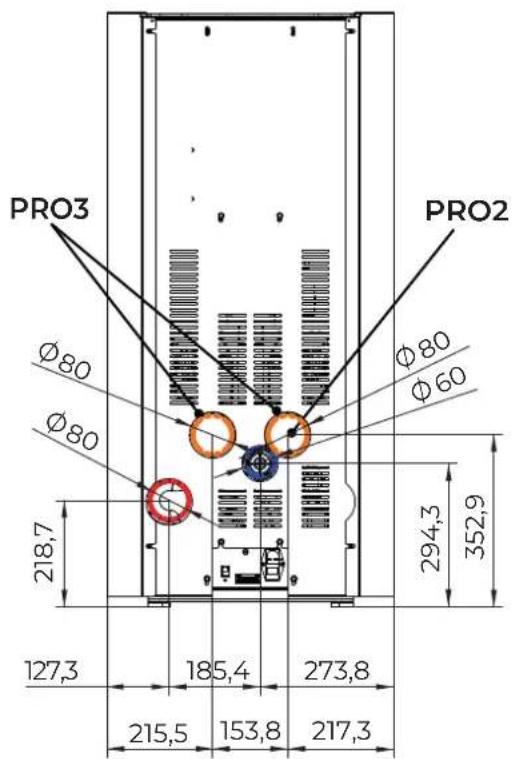

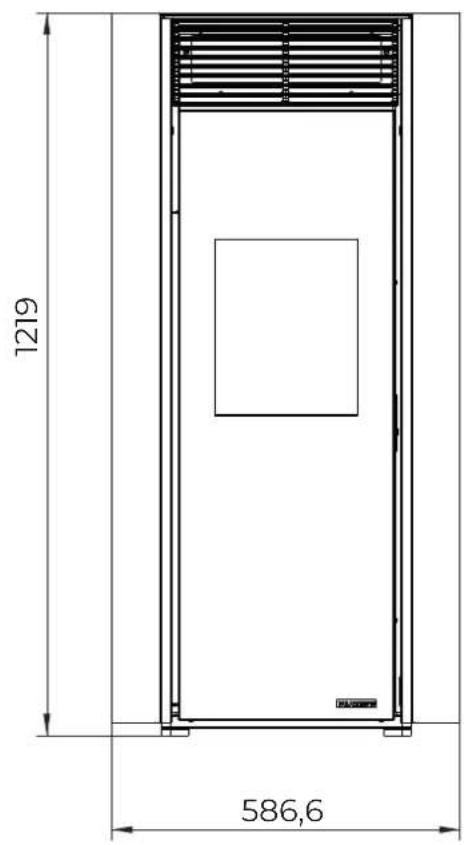

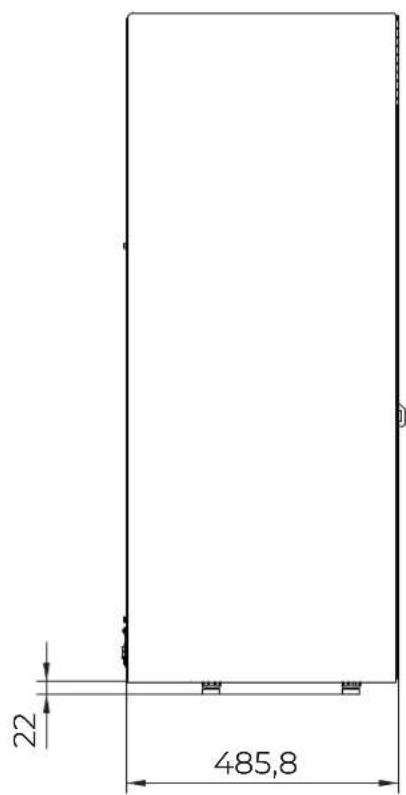

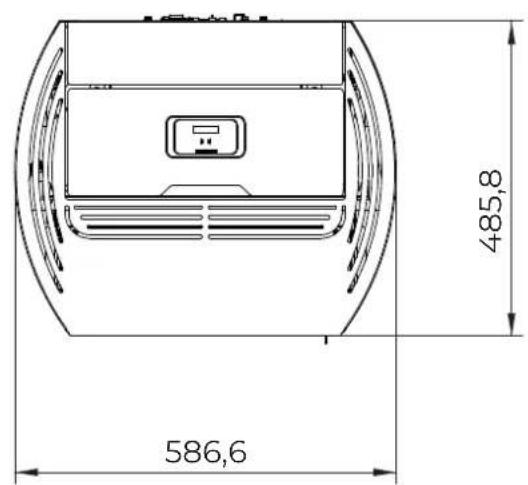

1.2.2 Modelli CLELIA - CLELIA TC

1219 586,6

22 485,8

586,6 485,8

PRO3 Ø80 Ø80 218,7 127,3 185,4 273,8 215,5 153,8 217,3 PRO2 Ø80 Ø60 294,3 352,9

Figura 10

1.3 Caratteristiche tecniche

1.3.1 Modelli CLELIA US - CLELIA

Par. Descrizione UM		CLELIA9 US	CLELIA9 USPro 2	CLELIA12 US	CLELIA12 USpro 2
P_nom	Potenza termica nominale kW 9 12
P_part	Potenza termica a carico parziale kW 3.2
_nom	Efficienza dell'apparecchio alla potenza termica nominale % 91 90
_part	Efficienza dell'apparecchio alla potenza termica a carico parziale	%		89
_S	Efficienza del riscaldamento stagionale dell'apparecchio alla potenza termica nominale	%	87.4		86.5
EEI	Indice di efficienza energetica, espresso come numero intero		128		127
CO_nom (13% O_2 )	Emissione di CO al 13% di ossigeno alla potenza termica nominale	mg/m3		50
CO_part (13% O_2 )	Emissione di CO al 13% di ossigeno alla potenza termica parziale	mg/m3		298
NO_xnom (13% O_2 )	Emissione di NOx al 13% di ossigeno alla potenza termica nominale	mg/m3		99
NO_xpart (13% O_2 )	Emissione di NOx al 13% di ossigeno alla potenza termica parziale	mg/m3		57
OCG_nom (13% O_2 )	Emissione di idrocarburi al 13% di ossigeno alla potenza termica nominale	mg/m3		2
OCG_part (13% O_2 )	Emissione di idrocarburi al 13% di ossigeno alla potenza termica parziale	mg/m3		4
PM_nom (13% O_2 )	Emissione di particolato al 13% di ossigeno alla potenza termica nominale	mg/m3	5		15
PM_part (13% O_2 )	Emissione di particolato al 13% di ossigeno alla potenza termica parziale	mg/m3		7
p_nom	Tiraggio dei fumi alla potenza termica nominale	Pa		12
p_part	Tiraggio dei fumi alla potenza termica parziale	Pa		10
el_ss	Consumo di energia elettrica ausiliaria in standby	kW		0.002
el_max	Consumo di energia elettrica ausiliaria alla potenza termica nominale	kW		0.055
el_min	Consumo di energia elettrica ausiliaria alla potenza termica parziale	kW		0.012
E	Tensione di alimentazione	V		230
f	Frequenza di alimentazione	Hz		50
W_max	Potenza elettrica massima assorbita. dato intero	W		360
T_snom	Temperatura di uscita del gas di scarico alla potenza termica nominale	°C	201		250
T_spart	Temperatura di uscita del gas di scarico alla potenza termica parziale	°C		131
T_class	Classificazione del camino in conformità alla norma di riferimento			400
_fg nom	Flusso di massa del gas di scarico alla potenza termica nominale	g/s	5.5		6.1
_fg part	Flusso di massa del gas di scarico alla potenza termica parziale	g/s		3.8
	CO_2	%	12.7		15.4
	Massimo tiraggio consentito canna fumaria	Pa		20
	Minimo tiraggio consentito canna fumaria	Pa		6
	Tiraggio minimo per dimensionamento del camino	Pa		0.0
	Peso	kg		160
	Capacità serbatoio di alimentazione	kg		15
	Stufa adatta per locali non inferiori a	m3		28
	Diametro uscita fumi	mm		80
	Combustibile	-		Pellet
	Diametro presa d'aria esterna	mm		100

Par. Descrizione UM			CLELIA9	CLELIA9 Pro 2	CLELIA13	CLELIA13 Pro 3
P_nom	Potenza termica nominale kW 9 13.2
P_part	Potenza termica a carico parziale kW 3.2
_nom	Efficienza dell'apparecchio alla potenza termica nominale % 91	90
_part	Efficienza dell'apparecchio alla potenza termica a carico parziale	%		89
_s	Efficienza del riscaldamento stagionale dell'apparecchio alla potenza termica nominale	%	87.4		86.6	86.3
EEI	Indice di efficienza energetica, espresso come numero intero		128			127
CO_nom (13% O_2 )	Emissione di CO al 13% di ossigeno alla potenza termica nominale	mg/m3		50
CO_part (13% O_2 )	Emissione di CO al 13% di ossigeno alla potenza termica parziale	mg/m3		298
NO_nom (13% O_2 )	Emissione di NOx al 13% di ossigeno alla potenza termica nominale	mg/m3		99
NO_part (13% O_2 )	Emissione di NOx al 13% di ossigeno alla potenza termica parziale	mg/m3		57
OCG_nom (13% O_2 )	Emissione di idrocarburi al 13% di ossigeno alla potenza termica nominale	mg/m3		2
OCG_part (13% O_2 )	Emissione di idrocarburi al 13% di ossigeno alla potenza termica parziale	mg/m3		4
PM_nom (13% O_2 )	Emissione di particolato al 13% di ossigeno alla potenza termica nominale	mg/m3	5			15
PM_part (13% O_2 )	Emissione di particolato al 13% di ossigeno alla potenza termica parziale	mg/m3		7
p_nom	Tiraggio dei fumi alla potenza termica nominale	Pa	10			12
p_part	Tiraggio dei fumi alla potenza termica parziale	Pa	12			10
el_s3	Consumo di energia elettrica ausiliaria in standby	kW		0.002
el_max	Consumo di energia elettrica ausiliaria alla potenza termica nominale	kW		0.055		0.13
el_min	Consumo di energia elettrica ausiliaria alla potenza termica parziale	kW		0.012
E	Tensione di alimentazione	V		230
f	Frequenza di alimentazione	Hz		50
W_max	Potenza elettrica massima assorbita. dato intero	W		360
T_snom	Temperatura di uscita del gas di scarico alla potenza termica nominale	°C	201			269
T_spart	Temperatura di uscita del gas di scarico alla potenza termica parziale	°C		131
T_class	Classificazione del camino in conformità alla norma di riferimento			400
_fg nom	Flusso di massa del gas di scarico alla potenza termica nominale	g/s	5.5			6.4
_fg part	Flusso di massa del gas di scarico alla potenza termica parziale	g/s		3.8
	CO_2	% 12.7		16.4
	Massimo tiraggio consentito canna fumaria	Pa		20
	Minimo tiraggio consentito canna fumaria	Pa		6
	Tiraggio minimo per dimensionamento del camino	Pa		0.0
	Peso	kg 150		156
	Capacità serbatoio di alimentazione	kg		18
	Stufa adatta per locali non inferiori a	m3		28
	Diametro uscita fumi	mm		80
	Combustibile	-		Pellet
	Diametro presa d'aria esterna	mm 100		110

1.3.2 Modelli CLELIA TC US - CLELIA TC

Par. Descrizione UM		CLELIA TC9 US	CLELIA TC9 US Pro 2	CLELIA TC12 US	CLELIA TC12 US Pro 2
P_nom	Potenza termica nominale kW 9.3 12
P_part	Potenza termica a carico parziale kW 2.8
_nom	Efficienza dell'apparecchio alla potenza termica nominale % 91 90
_part	Efficienza dell'apparecchio alla potenza termica a carico parziale % 90
_s	Efficienza del riscaldamento stagionale dell'apparecchio alla potenza termica nominale	% 87.4 86.5
EEI	Indice di efficienza energetica, espresso come numero intero		128		127
CO_nom (13% O_2 )	Emissione di CO al 13% di ossigeno alla potenza termica nominale	mg/m3		50
CO_part (13% O_2 )	Emissione di CO al 13% di ossigeno alla potenza termica parziale	mg/m3		250
NO_xnom (13% O_2 )	Emissione di NOx al 13% di ossigeno alla potenza termica nominale	mg/m3		99
NO_xpart (13% O_2 )	Emissione di NOx al 13% di ossigeno alla potenza termica parziale	mg/m3		92
OCC_nom (13% O_2 )	Emissione di idrocarburi al 13% di ossigeno alla potenza termica nominale	mg/m3		2
OCC_part (13% O_2 )	Emissione di idrocarburi al 13% di ossigeno alla potenza termica parziale	mg/m3		5
PM_nom (13% O_2 )	Emissione di particolato al 13% di ossigeno alla potenza termica nominale	mg/m3	9		13
PM_part (13% O_2 )	Emissione di particolato al 13% di ossigeno alla potenza termica parziale	mg/m3		16
p_nom	Tiraggio dei fumi alla potenza termica nominale	Pa		12
p_part	Tiraggio dei fumi alla potenza termica parziale	Pa		10
el_ss	Consumo di energia elettrica ausiliaria in standby	kW		0.002
el_max	Consumo di energia elettrica ausiliaria alla potenza termica nominale	kW		0.055
el_min	Consumo di energia elettrica ausiliaria alla potenza termica parziale	kW		0.012
E	Tensione di alimentazione	V		230
f	Frequenza di alimentazione	Hz		50
W_max	Potenza elettrica massima assorbita. dato intero	W		360
T_snom	Temperatura di uscita del gas di scarico alla potenza termica nominale	°C	220		253
T_spart	Temperatura di uscita del gas di scarico alla potenza termica parziale	°C		127
T_class	Classificazione del camino in conformità alla norma di riferimento			400
_lg nom	Flusso di massa del gas di scarico alla potenza termica nominale	g/s	4.9		5.9
_lg part	Flusso di massa del gas di scarico alla potenza termica parziale	g/s		3.4
	CO_2	%	14.7		15.8
	Massimo tiraggio consentito canna fumaria	Pa		20
	Minimo tiraggio consentito canna fumaria	Pa		6
	Tiraggio minimo per dimensionamento del camino	Pa		0.0
	Peso	kg		160
	Capacità serbatoio di alimentazione	kg		15
	Stufa adatta per locali non inferiori a	m3	28		60
	Diametro uscita fumi	mm		80
	Combustibile	-		Pellet
	Diametro presa d'aria esterna	mm		100

Par. Descrizione UM			CLELIA TC 9	CLELIA TC 9 Pro 2	CLELIA TC 13	CLELIA TC 13 Pro 3
P_nom	Potenza termica nominale kW 9.3 13
P_part	Potenza termica a carico parziale kW 2.8
_nom	Efficienza dell'apparecchio alla potenza termica nominale % 91 90
_part	Efficienza dell'apparecchio alla potenza termica a carico parziale	%		90
_s	Efficienza del riscaldamento stagionale dell'apparecchio alla potenza termica nominale	%	87.4		86.6
EEI	Indice di efficienza energetica, espresso come numero intero		128		127
CO_nom (13% O_2 )	Emissione di CO al 13% di ossigeno alla potenza termica nominale	mg/m3		50
CO_part (13% O_2 )	Emissione di CO al 13% di ossigeno alla potenza termica parziale	mg/m3		250
NO_xnom (13% O_2 )	Emissione di NOx al 13% di ossigeno alla potenza termica nominale	mg/m3		99
NO_xpart (13% O_2 )	Emissione di NOx al 13% di ossigeno alla potenza termica parziale	mg/m3		92
OCG_nom (13% O_2 )	Emissione di idrocarburi al 13% di ossigeno alla potenza termica nominale	mg/m3		2
OCG_part (13% O_2 )	Emissione di idrocarburi al 13% di ossigeno alla potenza termica parziale	mg/m3		5
PM_nom (13% O_2 )	Emissione di particolato al 13% di ossigeno alla potenza termica nominale	mg/m3	9		13
PM_part (13% O_2 )	Emissione di particolato al 13% di ossigeno alla potenza termica parziale	mg/m3		16
p_nom	Tiraggio dei fumi alla potenza termica nominale	Pa		12
p_part	Tiraggio dei fumi alla potenza termica parziale	Pa		10
el_SB	Consumo di energia elettrica ausiliaria in standby	kW		0.002
el_max	Consumo di energia elettrica ausiliaria alla potenza termica nominale	kW		0.055
el_min	Consumo di energia elettrica ausiliaria alla potenza termica parziale	kW		0.012
E	Tensione di alimentazione	V		230
f	Frequenza di alimentazione	Hz		50
W_max	Potenza elettrica massima assorbita. dato intero	W		360
T_snom	Temperatura di uscita del gas di scarico alla potenza termica nominale	°C	220		265
T_spart	Temperatura di uscita del gas di scarico alla potenza termica parziale	°C		127
T_class	Classificazione del camino in conformità alla norma di riferimento			400
_fg nom	Flusso di massa del gas di scarico alla potenza termica nominale	g/s	4.9		6.3
_fg part	Flusso di massa del gas di scarico alla potenza termica parziale	g/s		3.4
	CO_2	% 14.7		16.3
	Massimo tiraggio consentito canna fumaria	Pa		20
	Minimo tiraggio consentito canna fumaria	Pa		6
	Tiraggio minimo per dimensionamento del camino	Pa		0.0
	Peso	kg 150		156
	Capacità serbatoio di alimentazione	kg		18
	Stufa adatta per locali non inferiori a	m3		28
	Diametro uscita fumi	mm		80
	Combustibile	-		Pellet
	Diametro presa d'aria esterna	mm 100		110

1.3.3 Distanze minime di sicurezza

Par. Descrizione UM			CLELIA 9US	CLELIA 9US Pro 2	CLELIA12 US	CLELIA12 USpro 2
d_R	Distanze minime dalla parte posteriore da materiale combustibile mm 50
d_s	Distanze minime dai lati da materiale combustibile mm 200
d_c	Distanze minime dall'alto verso il materiale combustibile mm 750
d_p	Distanze minime dalla parte anteriore del materiale combustibile mm 800
d_F	Distanze minime perimetriche inferiori rispetto a materiali combustibile attorno al prodotto	mm 1500
d_L	Distanze minime perimetriche frontali rispetto a materiali combustibile attorno al prodotto	mm 1500
Par. Descrizione UM			CLELIA 9 CLELIA 9Pro 2		CLELIA13	CLELIA13 Pro 3
d_R	Distanze minime dalla parte posteriore da materiale combustibile mm 50
d_s	Distanze minime dai lati da materiale combustibile mm 200
d_c	Distanze minime dall'alto verso il materiale combustibile mm 750
d_P	Distanze minime dalla parte anteriore del materiale combustibile mm 800
d_F	Distanze minime perimetriche inferiori rispetto a materiali combustibile attorno al prodotto	mm 1500
d_L	Distanze minime perimetriche frontali rispetto a materiali combustibile attorno al prodatto	mm 1500
Par. Descrizione UM			CLELIATC 9 US	CLELIATC 9 USPro 2	CLELIATC 12 US	CLELIATC 12 USPro 2
d_R	Distanze minime dalla parte posteriore da materiale combustibile mm 50
d_s	Distanze minime dai lati da materiale combustibile mm 200
d_c	Distanze minime dall'alto verso il materiale combustibile mm 750
d_p	Distanze minime dalla parte anteriore del materiale combustibile mm 800
d_F	Distanze minime perimetriche inferiori rispetto a materiali combustibile attorno al prodotto	mm 1500
d_L	Distanze minime perimetriche frontali rispetto a materiali combustibile attorno al prodto	mm 1500
Par. Descrizione UM			CLELIATC 9	CLELIATC 9Pro 2	CLELIATC 13	CLELIATC 13Pro 3
d_R	Distanze minime dalla parte posteriore da materiale combustibile mm 50
d_s	Distanze minime dai lati da materiale combustibile mm 200
d_c	Distanze minime dall'alto verso il materiale combustibile mm 750
d_p	Distanze minime dalla parte anteriore del materiale combustibile mm 800
d_F	Distanze minime perimetriche inferiori rispetto a materiali combustibile attorno al prodotto	mm 1500
d_L	Distanze minime perimetriche frontali rispetto a materiali combustibile atorno al prodotto	mm 1500

d_c d_p d_R d_B d_F

d_L σ_s d_p d_R

Figura 11

1.3.4 Distanze minime per la corretta manutenzione e gestione

Par. Descrizione UM			CLELIA 9 US	CLELIA 9 US Pro 2	CLELIA 12 US	CLELIA 12 US pro 2
X1 Distanze minime dalla parte anteriore del materiale combustibile mm 1000
X2 Distanze minime dalla parte posteriore da materiale combustibile mm 50
Y1	Distanze minime dai lati da materiale combustibile	mm		500
Y2	Distanze minime dai lati da materiale combustibile	mm		500
Z	Distanze minime dall'alto verso il materiale combustibile	mm		750
Par. Descrizione UM			CLELIA 9	CLELIA 9 Pro 2	CLELIA 13	CLELIA 13 Pro 3
X1 Distanze minime dalla parte anteriore del materiale combustibile mm 1000
X2 Distanze minime dalla parte posteriore da materiale combustibile mm 50
Y1	Distanze minime dai lati da materiale combustibile	mm		500
Y2	Distanze minine dai lati da materiale combustibile	mm		500
Z	Distanze minime dall'alto verso il materiale combustibile	mm		750
Par. Descrizione UM			CLELIA TC 9 US	CLELIA TC 9 US Pro 2	CLELIA TC 12 US	CLELIA TC 12 US Pro 2
X1 Distanze minime dalla parte anteriore del materiale combustibile mm 1000
X2 Distanze minime dalla parte posteriore da materiale combustibile mm 50
Y1	Distanze minime dai lati da materiale combustibile	mm		500
Y2	Distanzeminime dai lati da materiale combustibile	mm		500
Z	Distanze minime dall'alto verso il materiale combustibile	mm		750
Par. Descrizione UM			CLELIA TC 9	CLELIA TC 9 Pro 2	CLELIA TC 13	CLELIA TC 13 Pro 3
X1 Distanze minime dalla parte anteriore del materiale combustibile mm 1000
X2 Distanze minime dalla parte posteriore da materiale combustibile mm 50
Y1	Distanze minime dai lati da materiale combustibile	mm		500
Y 2	Distanze minime dai lati da materiale combustibile	mm		500
Z	Distanze minime dall'alto verso il materiale combustibile	mm		750

Z Y2 X2 X1 Y1

Figura 12

2 VESTIZIONE

2.1 Smontaggio e montaggio della vestizione

2.1.1 Smontaggio fianchi Lato destro

2.1.3 Smontaggio del top

Modelli CLELIA US - CLELIA TC US

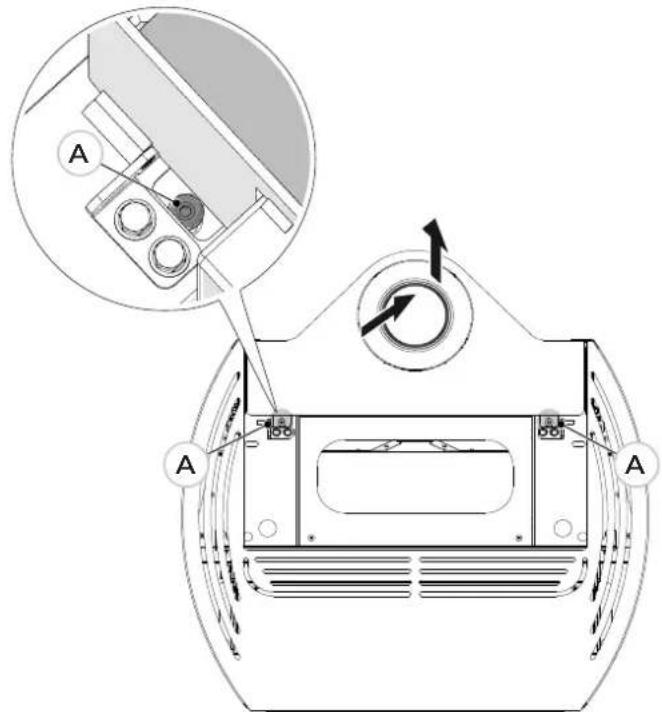

1. Allentare le viti (A) ed estrarre il piano (B)

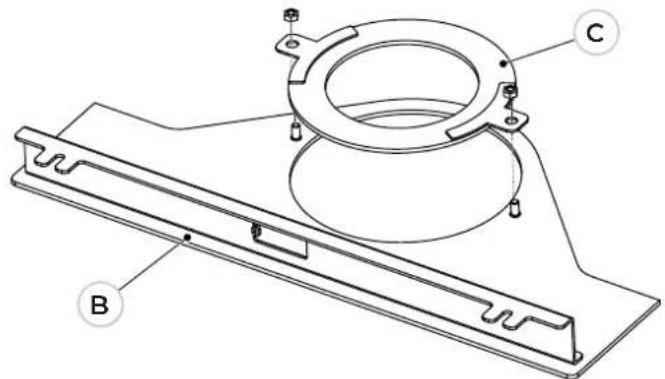

1. Ruotare il piano (B) e togliere il supporto (C) ove previsto il tubo concentrico.

Per il montaggio è necessario procedere nell'ordine inverso a quanto riportato nelle figure di smontaggio.

CONTENTS

Palazzetti si riserva di variare in qualunque momento e senza preavviso i propri prodotti nell'intento di migliorarli senza pregiudicarne le caratteristiche essenziali.
