MANUAL DE USUARIO Ecofire Clelia TC Palazzetti
Deseamos agradecerle por la preferencia que nos ha otorgado adquiriendo nuestro producto y lo felicitamos por su elección.
Para el mejor uso de su producto, lo invitamos a leer con atención cuanto se describe en el presente manual.

Dragi kupče,
Prije svega želimo Vam se zahvaliti na preferenciji koju ste nam dali kupnjom našeg proizvoda i čestitamo Vam na izboru.
1 INFORMACIÓN DEL PRODUCTO 84
1.1 Componentes principales ..... 84
1.1.1 CLELIA US 84
1.1.2 CLELIA TC US 86
1.1.3 CLELIA....88
1.1.4 CLELIA TC. 90
1.2 Medidas....92
1.2.1 Modelos CLELIA US - CLELIA TC US....92
1.2.2 Modelos CLELIA - CLELIA TC 93
1.3 Características técnicas. 94
1.3.1 Modelos CLELIA US - CLELIA 94
1.3.2 Modelos CLELIA TC US - CLELIA TC 96

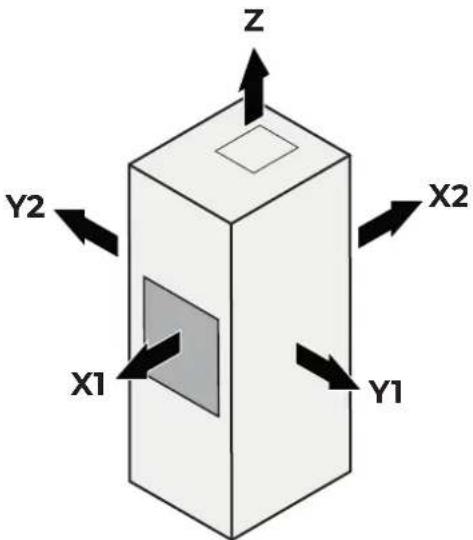

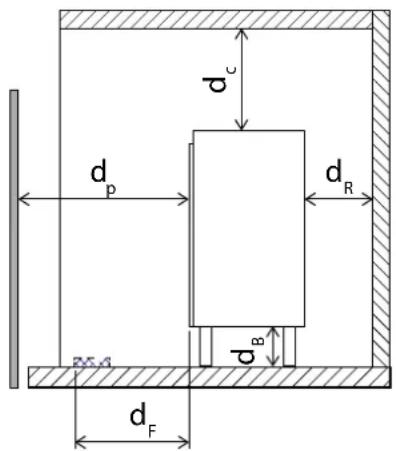

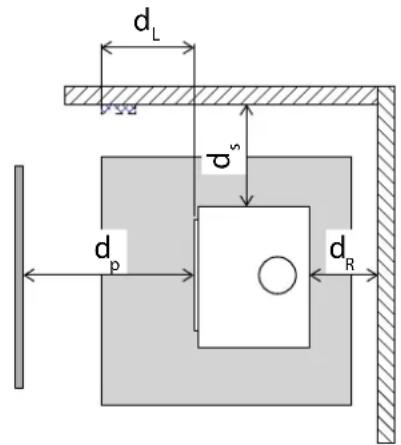

1.3.3 Distancias mínimas de seguridad ..... 98
1.3.4 Distancias mínimas para un mantenimiento y gestión correctos ..... 99
2 REVESTIMIENTO 100
2.1 Desmontaje y montaje del revestimiento.... 100

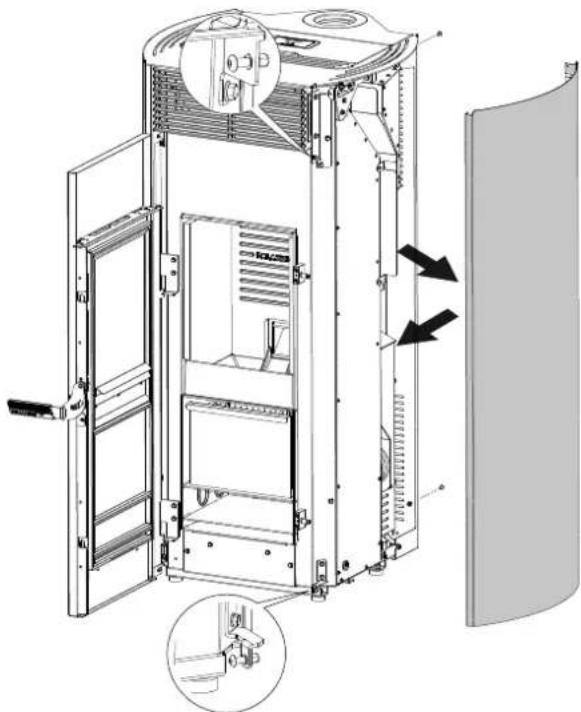

2.1.1 Desmontaje de los laterales.... 100

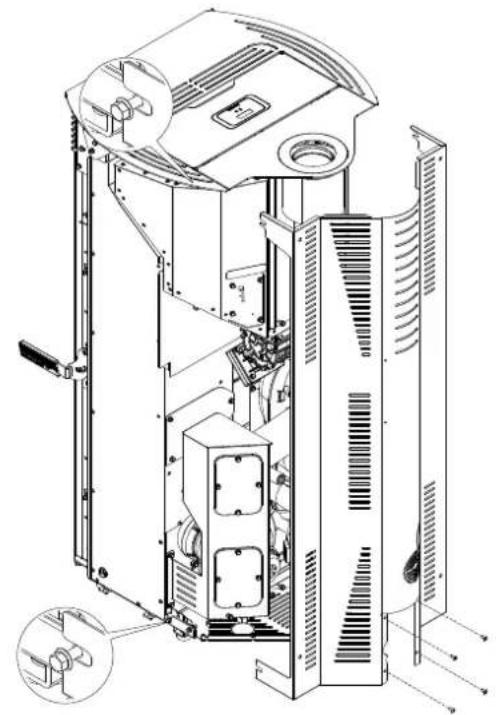

2.1.2 Desmontaje de la trasera....101

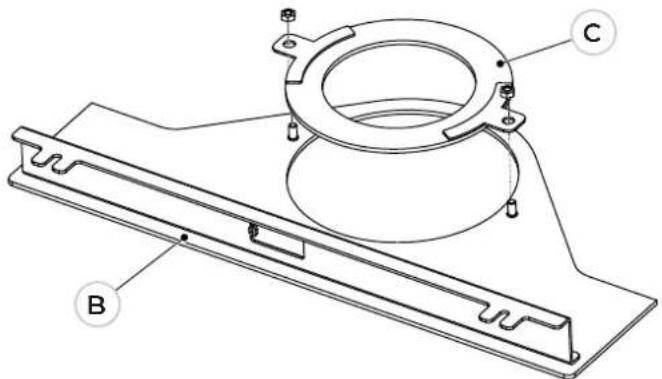

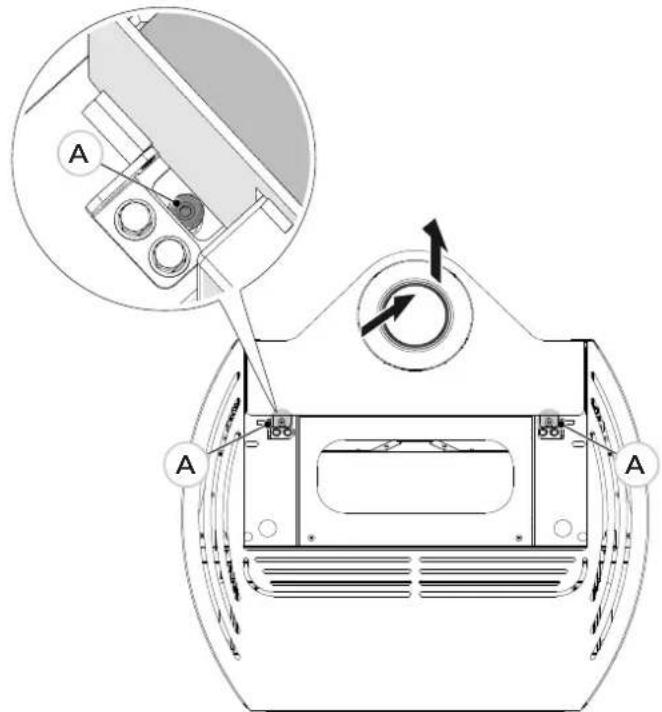

2.1.3 Desmontaje de la tapa .....102
1 INFORMACIÓN DEL PRODUCTO
1.1 Componentes principales

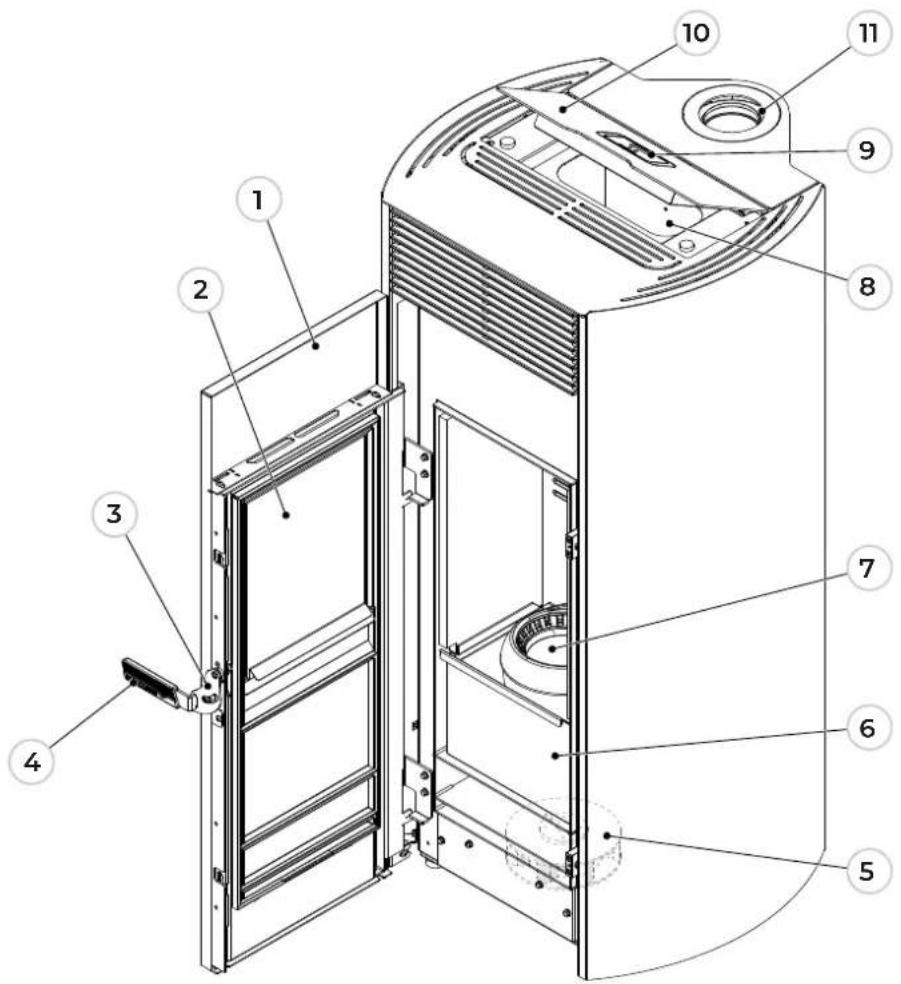

1.1.1 CLELIA US

1 Puerta
2 Cristal interno de la puerta
3 Manilla de apertura
4 Manilla fría
5 Ventilador de ambiente
6 Cajón de la ceniza
7 Brasero estático
8 Depósito de pellets
9 Pantalla
10 Tapa del depósito
11 Tubo de salida de humos

1 Cable de alimentación
2 Ventilador de ambiente
3 Regleta de conexiones de 6 patillas
4 Termostato de rearme manual
5 Conector RJ11
6 Interruptor de encendido
7 Tubo de aire comburente
8 Ventilador trasero (PRO2 - si se incluye)

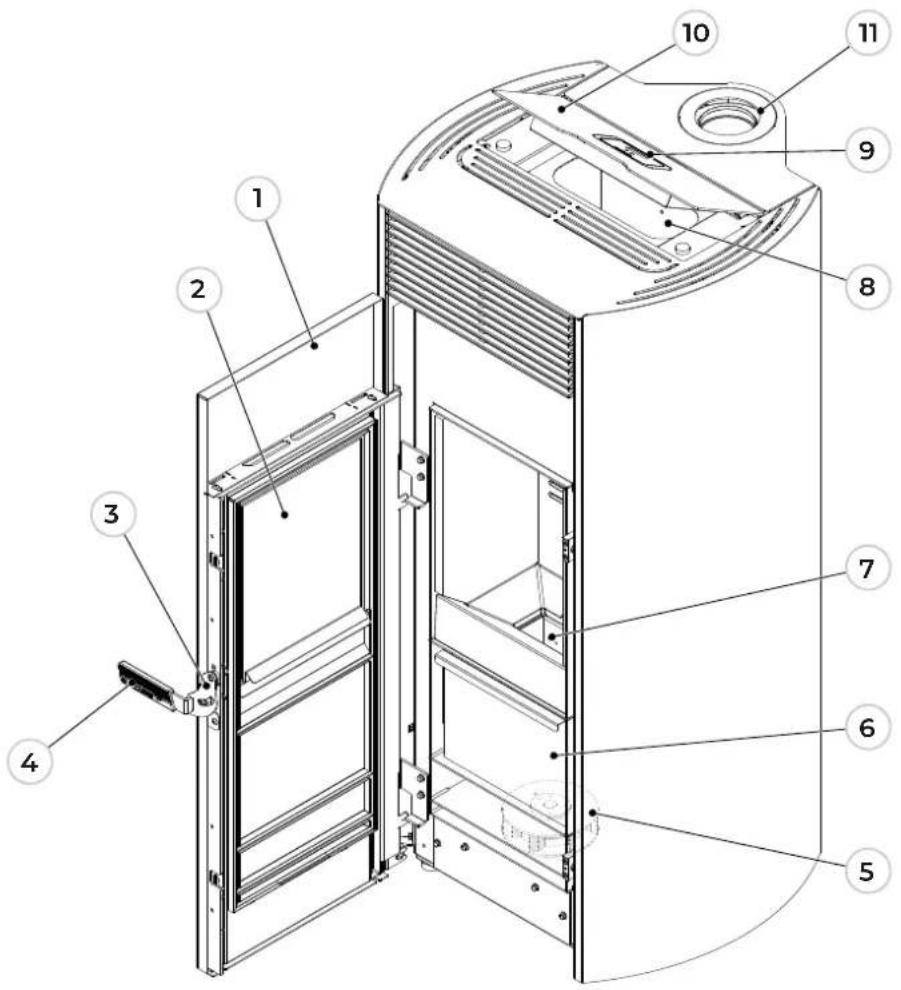

1.1.2 CLELIA TC US

1 Puerta
2 Cristal interno de la puerta
3 Manilla de apertura
4 Manilla fría
5 Ventilador de ambiente
6 Cajón de la ceniza
7 Brasero autolimpiante
8 Depósito de pellets
9 Pantalla
10 Tapa del depósito
11 Tubo de salida de humos

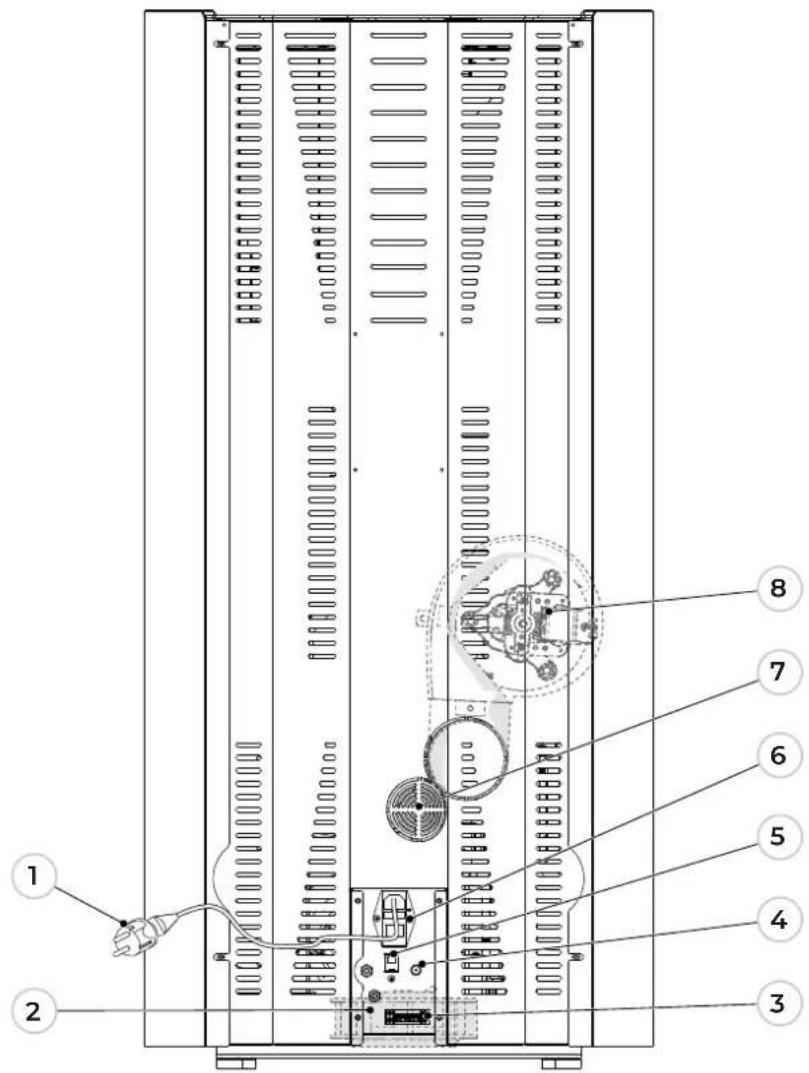

1 Cable de alimentación
2 Ventilador de ambiente
3 Regleta de conexiones de 6 patillas
4 Termostato de rearme manual
5 Conector RJ11
6 Interruptor de encendido
7 Tubo de aire comburente
8 Ventilador trasero (PRO2 - si se incluye)

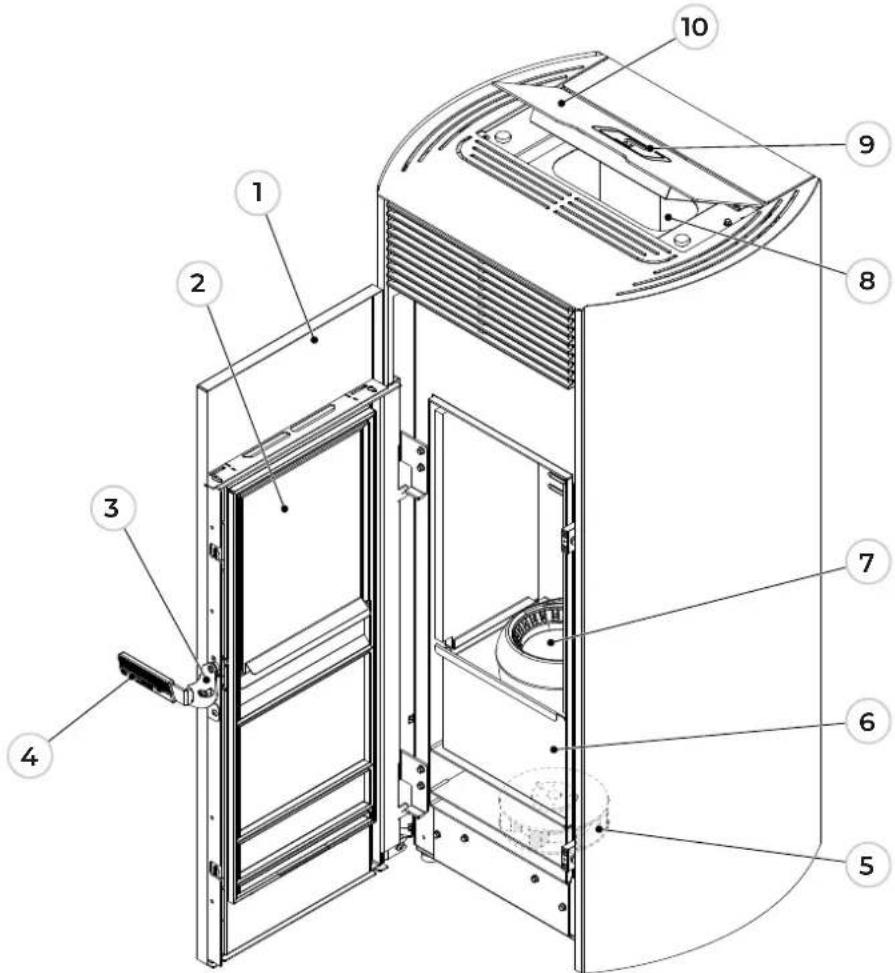

1.1.3 CLELIA

1 Puerta
2 Cristal interno de la puerta
3 Manilla de apertura
4 Manilla fría
5 Ventilador de ambiente
6 Cajón de la ceniza
7 Brasero estático
8 Depósito de pellets
9 Pantalla
10 Tapa del depósito

1 Cable de alimentación
2 Ventilador de ambiente
3 Conector RJ11
4 Tubo de salida de humos
5 Termostato de rearme manual
6 Interruptor de encendido
7 Regleta de conexiones de 6 patillas
8 Tubo de aire comburente
9 Ventilador trasero (PRO2 - si se incluye)
10 Ventiladores traseros (PRO3 - si se incluye)

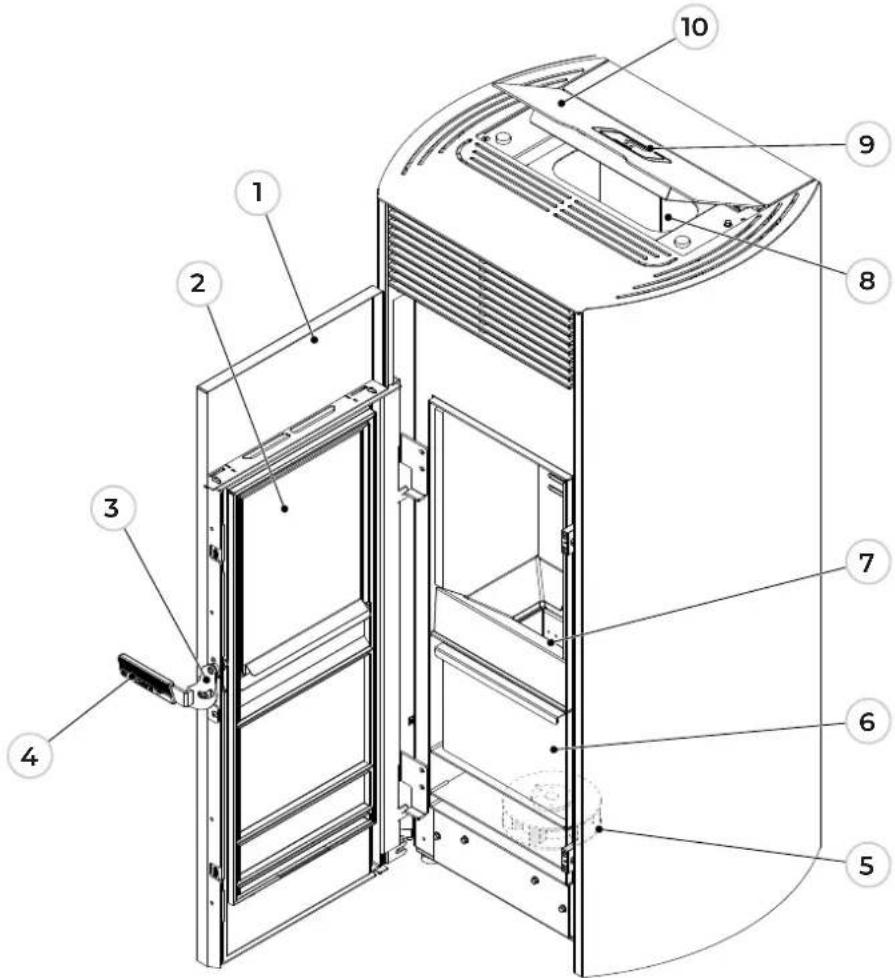

1.1.4 CLELIA TC

1 Puerta
2 Cristal interno de la puerta
3 Manilla de apertura
4 Manilla fría
5 Ventilador de ambiente
6 Cajón de la ceniza
7 Brasero autolimpiante
8 Depósito de pellets
9 Pantalla
10 Tapa del depósito

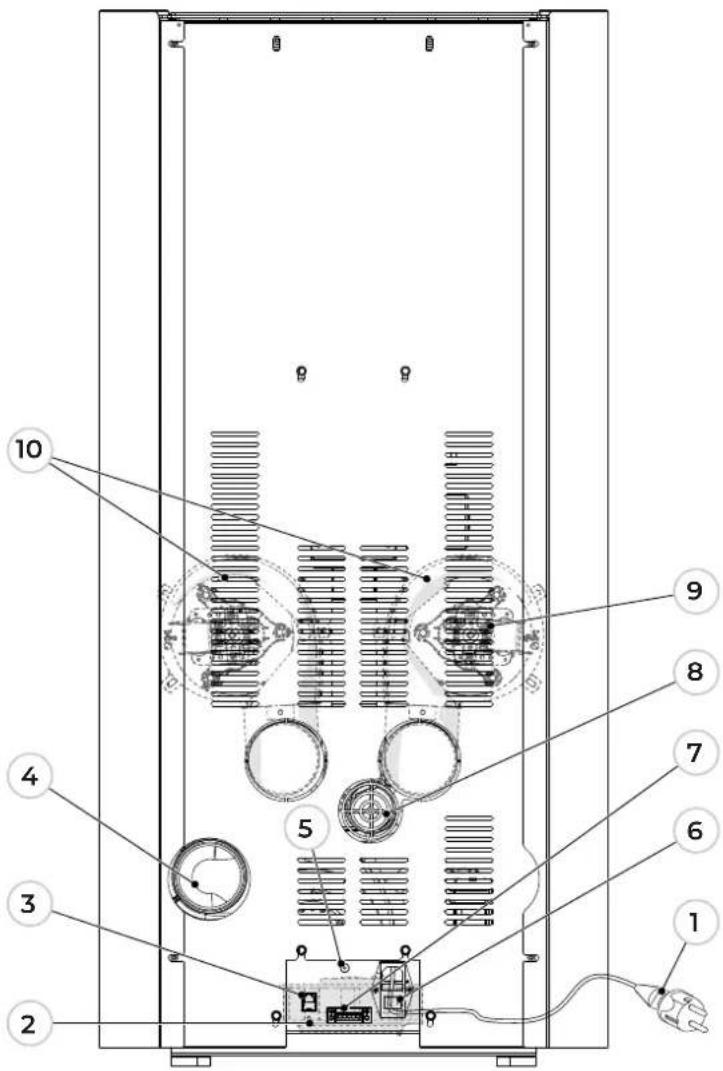

1 Cable de alimentación
2 Ventilador de ambiente
3 Conector RJ11
4 Tubo de salida de humos
5 Termostato de rearme manual
6 Interruptor de encendido
7 Regleta de conexiones de 6 patillas
8 Tubo de aire comburente
9 Ventilador trasero (PRO2 - si se incluye)
10 Ventiladores traseros (PRO3 - si se incluye)
1.2 Medidas

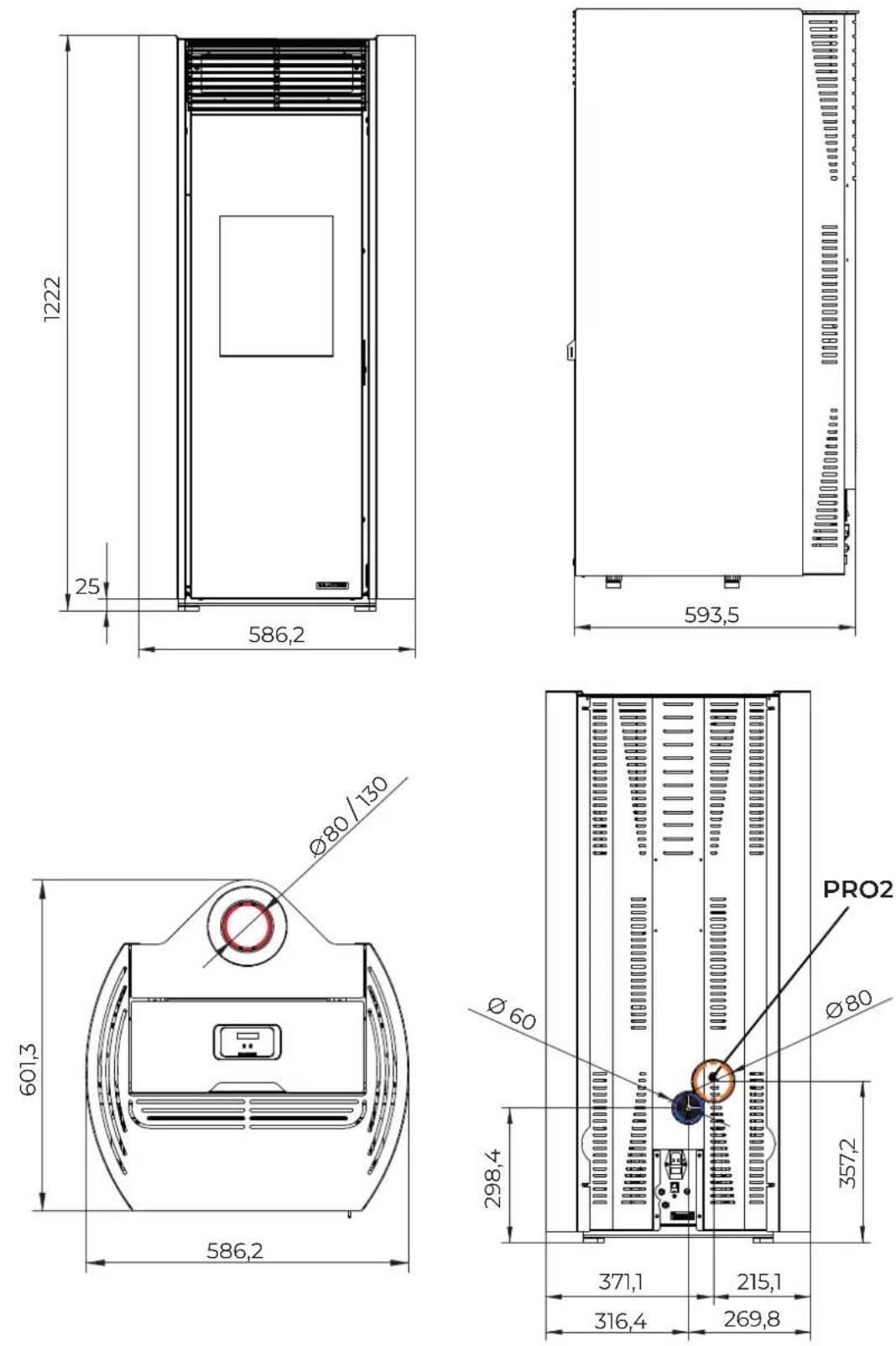

1.2.1 Modelos CLELIA US - CLELIA TC US

Figura 9

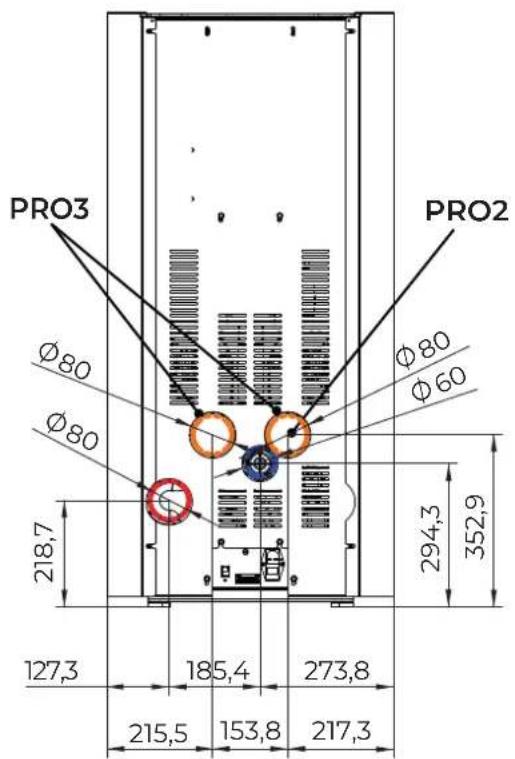

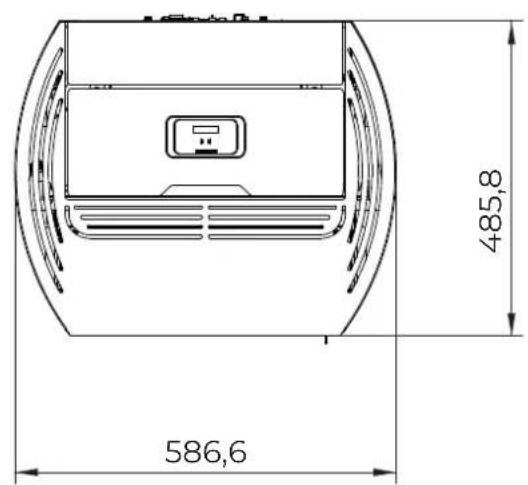

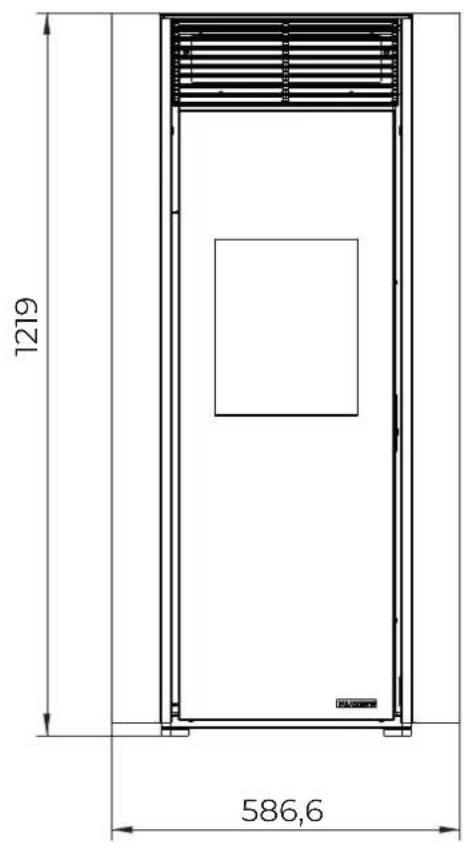

1.2.2 Modelos CLELIA - CLELIA TC


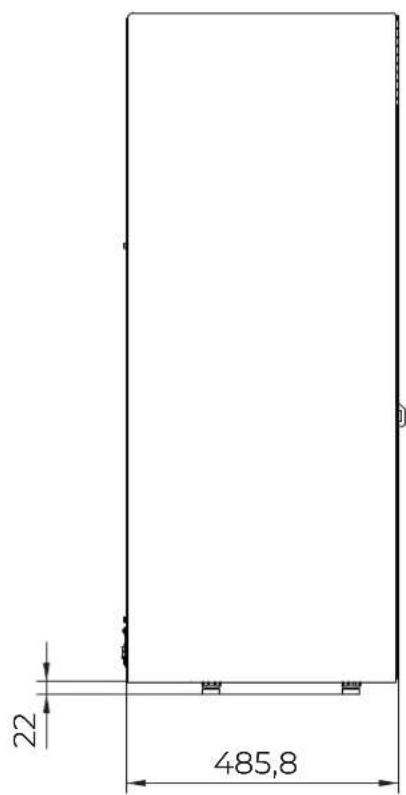

1.3 Características técnicas
1.3.1 Modelos CLELIA US - CLELIA
| Par. Descripción UM | CLELIA9 US | CLELIA9 USPro 2 | CLELIA12 US | CLELIA12 USpro 2 | |
| P_nom | Potencia térmica nominal kW 9 12 | ||||
| P_part | Potencia térmica de salida en condiciones de carga parcial kW 3.2 | ||||
| _nom | Eficiencia del aparato a la potencia térmica nominal % 91 90 | ||||
| _part | Eficiencia del aparato a la potencia térmica en condiciones de carga parcial | % | 89 | ||
| _s | Eficiencia de la calefacción estacional del aparato a la potencia térmica nominal | % | 87.4 | 86.5 | |
| EEI | Índice de eficiencia energética, expresado como número entero | 128 | 127 | ||
| CO_nom (13% O_2 ) | Emisión de CO al 13% de oxígeno a la potencia térmica nominal | mg/m3 | 50 | ||
| CO_part (13% O_2 ) | Emisión de CO al 13% de oxígeno a la potencia térmica parcial | mg/m3 | 298 | ||
| NO_xnom (13% O_2 ) | Emisión de NOx al 13% de oxígeno a la potencia térmica nominal | mg/m3 | 99 | ||
| NO_xport (13% O_2 ) | Emisión de NOx al 13% de oxígeno a la potencia térmica parcial | mg/m3 | 57 | ||
| OCG_nom (13% O_2 ) | Emisión de hidrocarburos al 13% de oxígeno a la potencia térmica nominal | mg/m3 | 2 | ||
| OCG_part (13% O_2 ) | Emisión de hidrocarburos al 13% de oxígeno a la potencia térmica parcial | mg/m3 | 4 | ||
| PM_nom (13% O_2 ) | Emisión de partículas al 13% de oxígeno a la potencia térmica nominal | mg/m3 | 5 | 15 | |
| PM_part (13% O_2 ) | Emisión de partículas al 13% de oxígeno a la potencia térmica parcial | mg/m3 | 7 | ||
| p_nom | Tiro de los humos a la potencia térmica nominal | Pa | 12 | ||
| p_part | Tiro de los humos a la potencia térmica parcial | Pa | 10 | ||
| el_53 | Consumo de energía eléctrica auxiliar en stand-by | kW | 0.002 | ||
| el_max | Consumo de energía eléctrica auxiliar a la potencia térmica nominal | kW | 0.055 | ||
| el_min | Consumo de energía eléctrica auxiliar a la potencia térmica parcial | kW | 0.012 | ||
| E | Tensión de alimentación | V | 230 | ||
| f | Frecuencia de alimentación | Hz | 50 | ||
| W_max | Potencia eléctrica máxima absorbida. Dato entero | W | 360 | ||
| T_snom | Temperatura de salida del gas de evacuación a la potencia térmica nominal | °C | 201 | 250 | |
| T_sport | Temperatura de salida del gas de evacuación a la potencia térmica parcial | °C | 131 | ||
| T_class | Clasificación de la chimenea con arreglo a la norma pertinente | 400 | |||
| _fg nom | Caudal másico del gas de evacuación a la potencia térmica nominal | g/s | 5.5 | 6.1 | |
| _fg part | Caudal másico del gas de evacuación a la potencia térmica parcial | g/s | 3.8 | ||
| CO_2 | % | 12.7 | 15.4 | ||
| Tiro máximo admitido en el humero | Pa | 20 | |||
| Tiro mínimo admitido en el humero | Pa | 6 | |||
| Tiro mínimo para el dimensionamiento de la chimenea | Pa | 0.0 | |||
| Peso | kg | 160 | |||
| Capacidad del depósito de alimentación | kg | 15 | |||
| Estufa adecuada para locales no inferiores a | m3 | 28 | |||
| Diámetro de la salida de humos | mm | 80 | |||
| Combustible | - | Pellets | |||
| Diámetro de la toma de aire exterior | mm | 100 | |||
| Par. Descripción UM | CLELIA9 | CLELIA9 Pro 2 | CLELIA13 | CLELIA13 Pro 3 | ||
| P_nom | Potencia térmica nominal kW 9 13.2 | |||||
| P_part | Potencia térmica de salida en condiciones de carga parcial kW 3.2 | |||||
| _nom | Eficiencia del aparato a la potencia térmica nominal % 91 | 90 | ||||
| _part | Eficiencia del aparato a la potencia térmica en condiciones de carga parcial | % | 89 | |||
| _s | Eficiencia de la calefacción estacional del aparato a la potencia térmica nominal | % | 87.4 | 86.6 | 86.3 | |
| EEI | Índice de eficiencia energética, expresado como número entero | 128 | 127 | |||
| CO_nom (13% O_2 ) | Emisión de CO al 13% de oxígeno a la potencia térmica nominal | mg/m3 | 50 | |||
| CO_part (13% O_2 ) | Emisión de CO al 13% de oxígeno a la potencia térmica parcial mg/m | 3 | 298 | |||
| NO_xnom (13% O_2 ) | Emisión de NOx al 13% de oxígeno a la potencia térmica nominal | mg/m3 | 99 | |||
| NO_xpart (13% O_2 ) | Emisión de NOx al 13% de oxígeno a la potencia térmica parcial | mg/m3 | 57 | |||
| OCG_nom (13% O_2 ) | Emisión de hidrocarburos al 13% de oxígeno a la potencia térmica nominal | mg/m3 | 2 | |||
| OCG_part (13% O_2 ) | Emisión de hidrocarburos al 13% de oxígeno a la potencia térmica parcial | mg/m3 | 4 | |||
| PM_nom (13% O_2 ) | Emisión de partículas al 13% de oxígeno a la potencia térmica nominal | mg/m3 | 5 | 15 | ||
| PM_part (13% O_2 ) | Emisión de partículas al 13% de oxígeno a la potencia térmica parcial | mg/m3 | 7 | |||
| p_nom | Tiro de los humos a la potencia térmica nominal | Pa | 10 | 12 | ||
| p_part | Tiro de los humos a la potencia térmica parcial | Pa | 12 | 10 | ||
| el_SB | Consumo de energía eléctrica auxiliar en stand-by | kW | 0.002 | |||
| el_max | Consumo de energía eléctrica auxiliar a la potencia térmica nominal | kW | 0.055 | 0.13 | ||
| el_min | Consumo de energía eléctrica auxiliar a la potencia térmica parcial | kW | 0.012 | |||
| E | Tensión de alimentación | V | 230 | |||
| f | Frecuencia de alimentación | Hz | 50 | |||
| W_max | Potencia eléctrica máxima absorbida. Dato entero | W | 360 | |||
| T_snom | Temperatura de salida del gas de evacuación a la potencia térmica nominal | °C | 201 | 269 | ||
| T_spart | Temperatura de salida del gas de evacuación a la potencia térmica parcial | °C | 131 | |||
| T_class | Clasificación de la chimenea con arreglo a la norma pertinente | 400 | ||||
| _fg nom | Caudal másico del gas de evacuación a la potencia térmica nominal | g/s | 5.5 | 6.4 | ||
| _fg part | Caudal másico del gas de evacuación a la potencia térmica parcial | g/s | 3.8 | |||
| CO_2 | % 12.7 | 16.4 | ||||
| Tiro máximo admitido en el humero | Pa | 20 | ||||
| Tiro mínimo admitido en el humero | Pa | 6 | ||||
| Tiro mínimo para el dimensionamiento de la chimenea | Pa | 0.0 | ||||
| Peso | kg 150 | 156 | ||||
| Capacidad del depósito de alimentación | kg | 18 | ||||
| Estufa adecuada para locales no inferiores a | m3 | 28 | ||||
| Diámetro de la salida de humos | mm | 80 | ||||
| Combustible | - | Pellets | ||||
| Diámetro de la toma de aire exterior | mm 100 | 110 | ||||
1.3.2 Modelos CLELIA TC US - CLELIA TC
| Par. Descripción UM | CLELIA TC9 US | CLELIA TC9 US Pro 2 | CLELIA TC12 US | CLELIA TC12 US Pro 2 | ||
| P_nom | Potencia térmica nominal kW 9.312 | |||||
| P_part | Potencia térmica de salida en condiciones de carga parcial | kW | 2.8 | |||
| _nom | Eficiencia del aparato a la potencia térmica nominal % 9190 | |||||
| _part | Eficiencia del aparato a la potencia térmica en condiciones de carga parcial | % | 90 | |||
| _s | Eficiencia de la calefacción estacional del aparato a la potencia térmica nominal | % 87.4 86.5 | ||||
| EEI | Índice de eficiencia energética, expresado como número entero | 128 | 127 | |||
| CO_nom (13% O_2 ) | Emisión de CO al 13% de oxígeno a la potencia térmica nominal | mg/m3 | 50 | |||
| CO_part (13% O_2 ) | Emisión de CO al 13% de oxígeno a la potencia térmica parcial | mg/m3 | 250 | |||
| NO_xnom (13% O_2 ) | Emisión de NOx al 13% de oxígeno a la potencia térmica nominal | mg/m3 | 99 | |||
| NO_xpart (13% O_2 ) | Emisión de NOx al 13% de oxígeno a la potencia térmica parcial | mg/m3 | 92 | |||
| OCG_nom (13% O_2 ) | Emisión de hidrocarburos al 13% de oxígeno a la potencia térmica nominal | mg/m3 | 2 | |||
| OCG_part (13% O_2 ) | Emisión de hidrocarburos al 13% de oxígeno a la potencia térmica parcial | mg/m3 | 5 | |||
| PM_nom (13% O_2 ) | Emisión de partículas al 13% de oxígeno a la potencia térmica nominal | mg/m3 | 9 | 13 | ||
| PM_part (13% O_2 ) | Emisión de partículas al 13% de oxígeno a la potencia térmica parcial | mg/m3 | 16 | |||
| p_nom | Tiro de los humos a la potencia térmica nominal | Pa | 12 | |||
| p_part | Tiro de los humos a la potencia térmica parcial | Pa | 10 | |||
| el_sis | Consumo de energía eléctrica auxiliar en stand-by | kW | 0.002 | |||
| el_max | Consumo de energía eléctrica auxiliar a la potencia térmica nominal | kW | 0.055 | |||
| el_min | Consumo de energía eléctrica auxiliar a la potencia térmica parcial | kW | 0.012 | |||
| E | Tensión de alimentación | V | 230 | |||
| f | Frecuencia de alimentación | Hz | 50 | |||
| W_max | Potencia eléctrica máxima absorbida. Dato entero | W | 360 | |||
| T_snom | Temperatura de salida del gas de evacuación a la potencia térmica nominal | °C | 220 | 253 | ||
| T_spart | Temperatura de salida del gas de evacuación a la potencia térmica parcial | °C | 127 | |||
| T_class | Clasificación de la chimenea con arreglo a la norma pertinente | 400 | ||||
| _fg nom | Caudal másico del gas de evacuación a la potencia térmica nominal | g/s | 4.9 | 5.9 | ||
| _fg part | Caudal másico del gas de evacuación a la potencia térmica parcial | g/s | 3.4 | |||
| CO_2 | % | 14.7 | 15.8 | |||
| Tiro máximo admitido en el humero | Pa | 20 | ||||
| Tiro mínimo admitido en el humero | Pa | 6 | ||||
| Tiro mínimo para el dimensionamiento de la chimenea | Pa | 0.0 | ||||
| Peso | kg | 160 | ||||
| Capacidad del depósito de alimentación | kg | 15 | ||||
| Estufa adecuada para locales no inferiores a | m3 | 28 | 60 | |||
| Diámetro de la salida de humos | mm | 80 | ||||
| Combustible | - | Pellets | ||||
| Diámetro de la toma de aire exterior | mm | 100 | ||||
| Par. Descripción UM | CLELIA TC 9 | CLELIA TC 9 Pro 2 | CLELIA TC 13 | CLELIA TC 13 Pro 3 | ||
| P_nom | Potencia térmica nominal kW 9.3 13 | |||||
| P_part | Potencia térmica de salida en condiciones de carga parcial | kW | 2.8 | |||
| _nom | Eficiencia del aparato a la potencia térmica nominal % 91 90 | |||||
| _part | Eficiencia del aparato a la potencia térmica en condiciones de carga parcial | % | 90 | |||
| _s | Eficiencia de la calefacción estacional del aparato a la potencia térmica nominal | % | 87.4 | 86.6 | ||
| EEI | Índice de eficiencia energética, expresado como número entero | 128 | 127 | |||
| CO_nom (13% O_2 ) | Emisión de CO al 13% de oxígeno a la potencia térmica nominal | mg/m3 | 50 | |||
| CO_part (13% O_2 ) | Emisión de CO al 13% de oxígeno a la potencia térmica parcial mg/m | 3 | 250 | |||
| NO_xnom (13% O_2 ) | Emisión de NOx al 13% de oxígeno a la potencia térmica nominal | mg/m3 | 99 | |||
| NO_xpart (13% O_2 ) | Emisión de NOx al 13% de oxígeno a la potencia térmica parcial | mg/m3 | 92 | |||
| OCG_nom (13% O_2 ) | Emisión de hidrocarburos al 13% de oxígeno a la potencia térmica nominal | mg/m3 | 2 | |||
| OCG_part (13% O_2 ) | Emisión de hidrocarburos al 13% de oxígeno a la potencia térmica parcial | mg/m3 | 5 | |||
| PM_nom (13% O_2 ) | Emisión de partículas al 13% de oxígeno a la potencia térmica nominal | mg/m3 | 9 | 13 | ||
| PM_part (13% O_2 ) | Emisión de partículas al 13% de oxígeno a la potencia térmica parcial | mg/m3 | 16 | |||
| p_nom | Tiro de los humos a la potencia térmica nominal | Pa | 12 | |||
| p_part | Tiro de los humos a la potencia térmica parcial | Pa | 10 | |||
| el_s3 | Consumo de energía eléctrica auxiliar en stand-by | kW | 0.002 | |||
| el_max | Consumo de energía eléctrica auxiliar a la potencia térmica nominal | kW | 0.055 | |||
| el_min | Consumo de energía eléctrica auxiliar a la potencia térmica parcial | kW | 0.012 | |||
| E | Tensión de alimentación | V | 230 | |||
| f | Frecuencia de alimentación | Hz | 50 | |||
| W_max | Potencia eléctrica máxima absorbida. Dato entero | W | 360 | |||
| T_snom | Temperatura de salida del gas de evacuación a la potencia térmica nominal | °C | 220 | 265 | ||
| T_spart | Temperatura de salida del gas de evacuación a la potencia térmica parcial | °C | 127 | |||
| T_class | Clasificación de la chimenea con arreglo a la norma pertinente | 400 | ||||
| _fg nom | Caudal másico del gas de evacuación a la potencia térmica nominal | g/s | 4.9 | 6.3 | ||
| _fg part | Caudal másico del gas de evacuación a la potencia térmica parcial | g/s | 3.4 | |||
| CO_2 | % 14.7 | 16.3 | ||||
| Tiro máximo admitido en el humero | Pa | 20 | ||||
| Tiro mínimo admitido en el humero | Pa | 6 | ||||
| Tiro mínimo para el dimensionamiento de la chimenea | Pa | 0.0 | ||||
| Peso | kg 150 | 156 | ||||
| Capacidad del depósito de alimentación | kg | 18 | ||||
| Estufa adecuada para locales no inferiores a | m3 | 28 | ||||
| Diámetro de la salida de humos | mm | 80 | ||||
| Combustible | - | Pellets | ||||
| Diámetro de la toma de aire exterior | mm 100 | 110 | ||||
1.3.3 Distancias mínimas de seguridad
| Par. Descripción UM | CLELIA 9 US | CLELIA 9 US Pro 2 | CLELIA 12 US | CLELIA 12 US pro 2 | |
| d_R | Distancias mínimas por detrás respecto a material combustible mm 50 | ||||
| d_s | Distancias mínimas por los lados respecto a material combustible mm 200 | ||||
| d_c | Distancias mínimas por arriba respecto a material combustible mm 750 | ||||
| d_p | Distancias mínimas por delante respecto a material combustible mm 800 | ||||
| d_F | Distancias mínimas perimetrales inferiores respecto a material combustible alrededor del producto | mm 1500 | |||
| d_L | Distancias mínimas perimetrales frontales respecto a material combustible alrededor del producto | mm 1500 | |||
| Par. Descripción UM | CLELIA 9 CLELIA 9 Pro 2 | CLELIA 13 | CLELIA 13 Pro 3 | ||
| d_R | Distancias mínimas por detrás respecto a material combustible mm 50 | ||||
| d_s | Distancias mínimas por los lados respecto a material combustible mm 200 | ||||
| d_c | Distancias mínimas por arriba respecto a material combustible mm 750 | ||||
| d_p | Distancias mínimas par delante respecto a material combustible mm 800 | ||||
| d_F | Distancias mínimas perimetrales inferiores respecto a material combustible alrededor del producto | mm 1500 | |||
| d_L | Distancias mínimas perimetrales frontales respecto a material combustible alrededor del producto | mm 1500 | |||
| Par. Descripción UM | CLELIA TC 9 US | CLELIA TC 9 US Pro 2 | CLELIA TC 12 US | CLELIA TC 12 US Pro 2 | |
| d_R | Distancias mínimas por detrás respecto a material combustible mm 50 | ||||
| d_s | Distancias mínimas por los lados respecto a material combustible mm 200 | ||||
| d_c | Distancias mínimas por arriba respecto a material combustible mm 750 | ||||
| d_p | Distancias minimas por delante respecto a material combustible mm 800 | ||||
| d_F | Distancias mínimas perimetrales inferiores respecto a material combustible alrededor del producto | mm 1500 | |||
| d_L | Distancias mínimas perimetrales frontales respecto a material combustible alrededor del producto | mm 1500 | |||
| Par. Descrición UM | CLELIA TC 9 | CLELIA TC 9 Pro 2 | CLELIA TC 13 | CLELIA TC 13 Pro 3 | |
| d_R | Distancias mínimas por detrás respecto a material combustible mm 50 | ||||
| d_s | Distancias mínimas por los lados respecto a material combustible mm 200 | ||||
| d_c | Distancias mínimas por arriba respecto a material combustible mm 750 | ||||
| d_p d_F | Distancias mínimas por delante respecto a material combustible mm 800 | ||||
| d_F | Distancias mínimas perimetrales inferiores respecto a material combustible alrededor del producto | mm 1500 | |||
| d_L | Distancias mínimas perimetrales frontales respecto a material combustible alrededor del producto | mm 1500 | |||
1.3.4 Distancias mínimas para un mantenimiento y gestión correctos
| Par. Descripción UM | CLELIA 9 US | CLELIA 9 US Pro 2 | CLELIA 12 US | CLELIA 12 US pro 2 | ||
| X1 Distancias mínimas por delante respecto a material combustible mm 1000 | ||||||
| X2 Distancias mínimas por detrás respecto a material combustible mm 50 | ||||||
| Y1 Distancias mínimas por los lados respecto a material combustible mm 500 | ||||||
| Y2 | Distancias mínimas por los lados respecto a material combustible | mm | 500 | |||
| Z | Distancias mínimas por arriba respecto a material combustible | mm | 750 | |||
| Par. Descripción UM | CLELIA 9 | CLELIA 9 Pro 2 | CLELIA 13 | CLELIA 13 Pro 3 | ||
| X1 Distancias mínimas por delante respecto a material combustible mm 1000 | ||||||
| X2 Distancias mínimas por detrás respecto a material combustible mm 50 | ||||||
| Y1 Distancias mínimas por los lados respecto a material combustible mm 500 | ||||||
| Y2 | Distancias mínimas por los lados respecto a material combustible | mm | 500 | |||
| Z | Distancias mínimas por arriba respecto a material combustible | mm | 750 | |||
| Par. Descripción UM | CLELIA TC 9 US | CLELIA TC 9 US Pro 2 | CLELIA TC 12 US | CLELIA TC 12 US Pro 2 | ||
| X1 Distancias mínimas por delante respecto a material combustible mm 1000 | ||||||
| X2 Distancias mínimas por detrás respecto a material combustible mm 50 | ||||||
| Y1 Distancias mínimas por los lados respecto a material combustible mm 500 | ||||||
| Y2 | Distancias mínimas por loslados respecto a material combustible | mm | 500 | |||
| Z | Distancias mínimas por arriba respecto a material combustible | mm | 750 | |||
| Par. Descripción UM | CLELIA TC 9 | CLELIA TC 9 Pro 2 | CLELIA TC 13 | CLELIA TC 13 Pro 3 | ||
| X1 Distancias mínimas por delante respecto a material combustible mm 1000 | ||||||
| X2 Distancias mínimas por detrás respecto a material combustible mm 50 | ||||||
| Y1 Distancias mínimas por los lados respecto a material combustible mm 500 | ||||||
| Y2 | Distancias minimas por los lados respecto a material combustible | mm | 500 | |||
| Z | Distancias minimas por arriba respecto a material combustible | mm | 750 | |||
2 REVESTIMIENTO
2.1 Desmontaje y montaje del revestimiento
2.1.1 Desmontaje de los laterales
Lado derecho

2.1.2 Desmontaje de la trasera Modelos CLELIA US - CLELIA TC US

2.1.3 Desmontaje de la tapa Modelos CLELIA US - CLELIA TC US
- Afloje los tornillos (A) y extraiga la tapa (B)

- Gire la tapa (B) y quite el soporte (C) cuando esté previsto el tubo concéntrico.

Para el montaje se han de seguir los pasos en orden inverso al indicado en las figuras de desmontaje.
KAZALO
1 UPOZNAVANJE PROIZVODA 104
1.1 Glavne komponente....104
1.1.1 CLELIA US 104
1.1.2 CLELIA TC US .....106
1.1.3 CLELIA.....108
1.1.4 CLELIA TC....110
1.2 Dimenzije 112
1.2.1 Modeli CLELIA US - CLELIA TC US ..... 112
1.2.2 Modeli CLELIA - CLELIA TC 113
Palazzetti se reserva el derecho de variar de cualquier modo y sin preaviso los propios productos en el intento de mejorar sin perjudicar las características esenciales.
