BEDIENUNGSANLEITUNG Ecofire Clelia TC Palazzetti
Sehr geehrter Kunde,
Zuallererst möchten wir Ihnen für den uns gewährten Vorzug danken und Ihnen zur Wahl gratulieren.
Damit Sie Ihren neuen Produkt, so gut wie möglich benutzen können, bitten wir Sie, die in dieser Bedienungs- und Wartungsanleitung enthaltenen Angaben genau zu befolgen.
Estimado Cliente,
1.1 Hauptkomponenten 44
1.1.1 CLELIA US 44
1.1.2 CLELIA TC US 46
1.1.3 CLELIA. 48
1.1.4 CLELIA TC. 50
1.2 Abmessungen 52
1.2.1 Modelle CLELIA US - CLELIA TC US 52
1.2.2 Modelle CLELIA - CLELIA TC. 53
1.3 Technische Daten 54
1.3.1 Modelle CLELIA US - CLELIA 54
1.3.2 Modelle CLELIA TC US - CLELIA TC 56

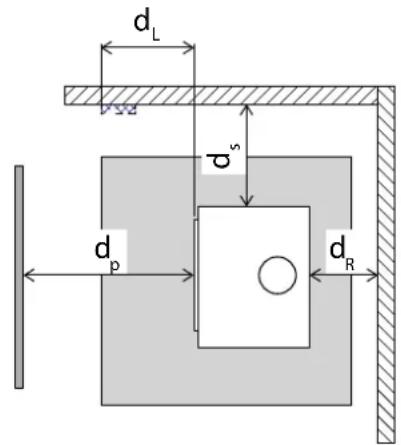

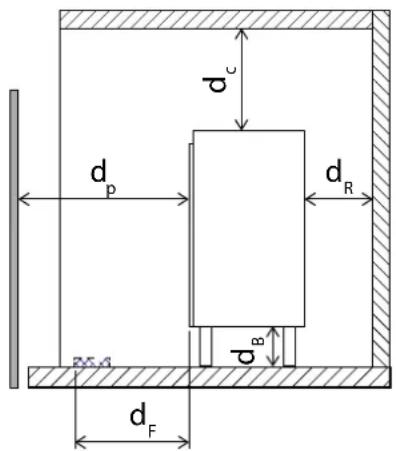

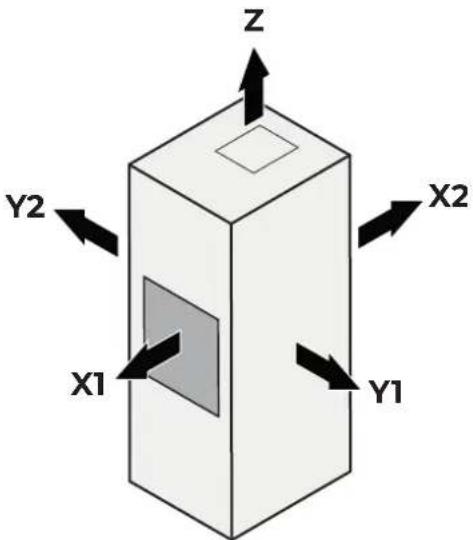

1.3.3 Mindestsicherheitsabstände 58
1.3.4 Mindestabstände für ordnungsgemäße Wartung und Handhabung. . . . . 59
2 VERKLEIDUNG 60
2.1 Verkleidung entfernen und anbringen 60

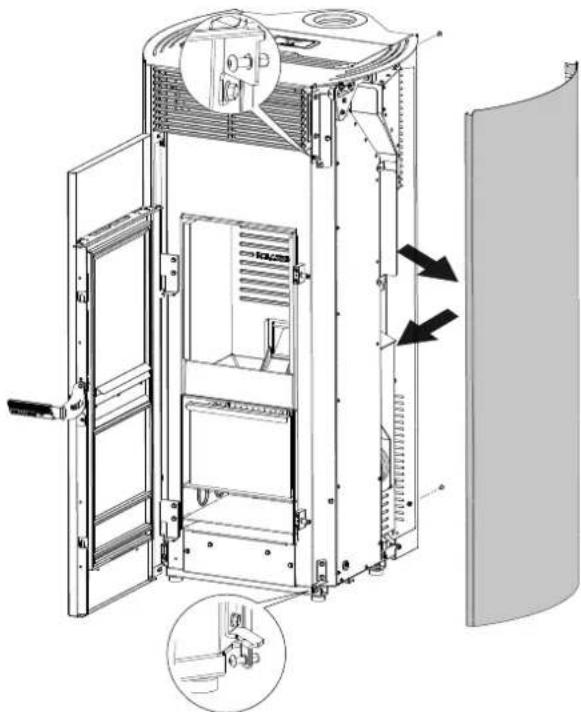

2.1.1 Seitenverkleidung abnehmen 60

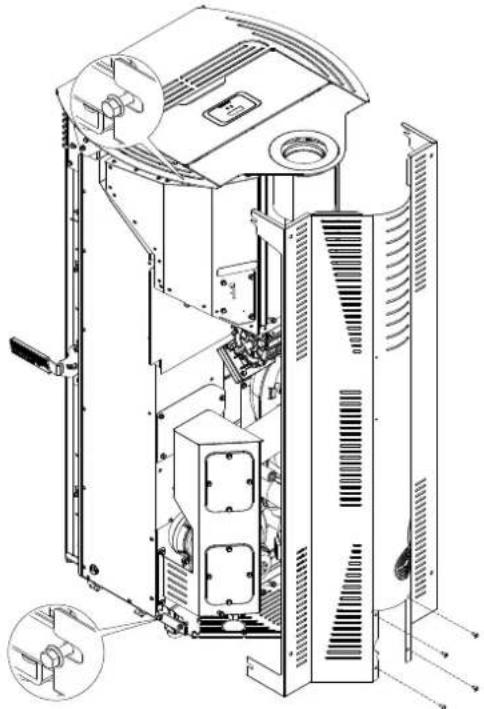

2.1.2 Hintere Verkleidung abnehmen....61

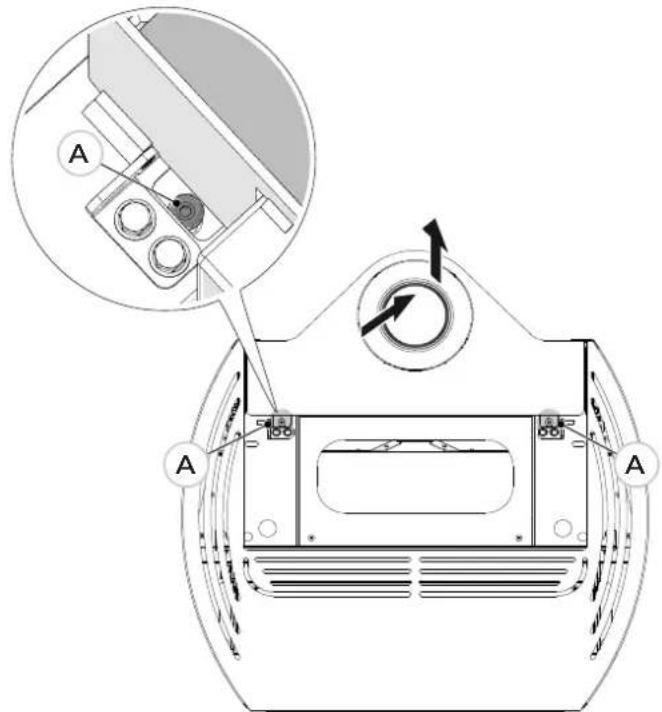

2.1.3 Abdeckung abnehmen. 62
1 PRODUKTANGABEN
1.1 Hauptkomponenten

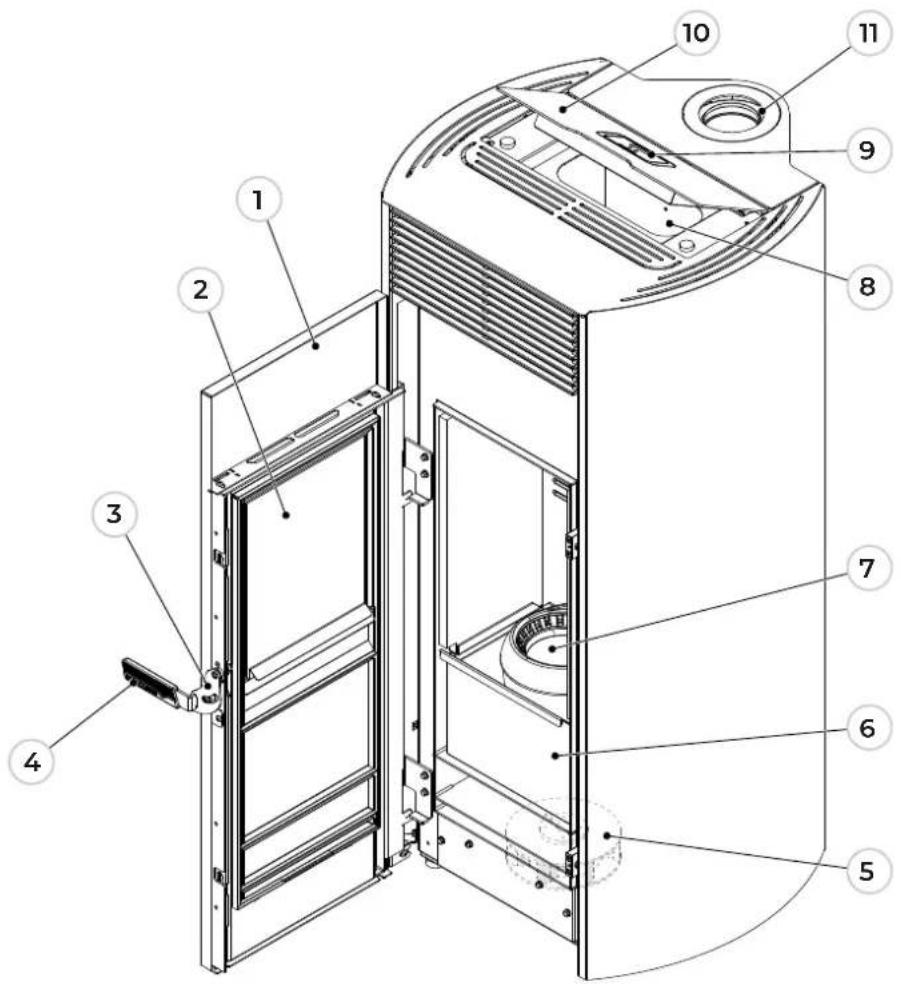

1.1.1 CLELIA US
1 Tür
2 Türglas innen
3 Türgriff
4 Kalter Türgriff
5 Raum-Gebläse
6 Aschelade
7 Statischer Brenntopf
8 Pellettank
9 Display
10 Tankdeckel
11 Rauchabzugsrohr

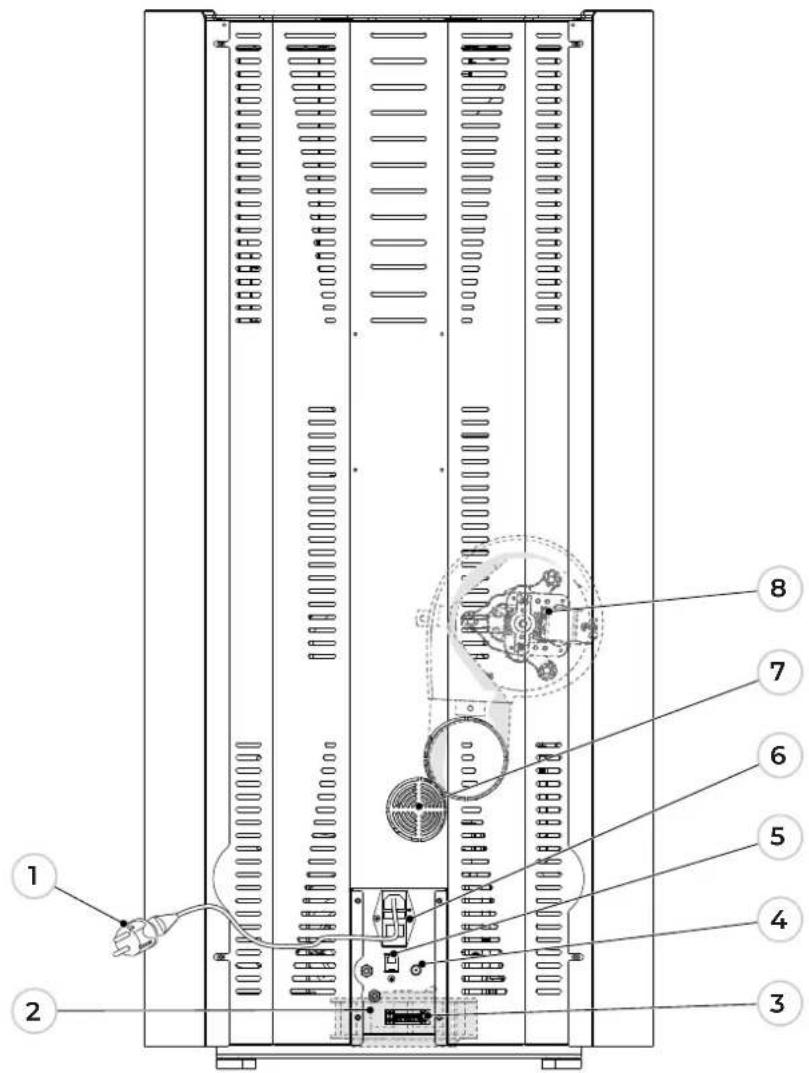

1 Netzkabel
2 Raum-Gebläse
3 6-polige Klemmleiste
4 Von Hand rückstellbarer Thermostat
5 RJ11-Steckverbinder
6 Zündschalter
7 Brennuft-Rohr
8 Hinteres Gebläse (PRO2 - sofern vorhanden)

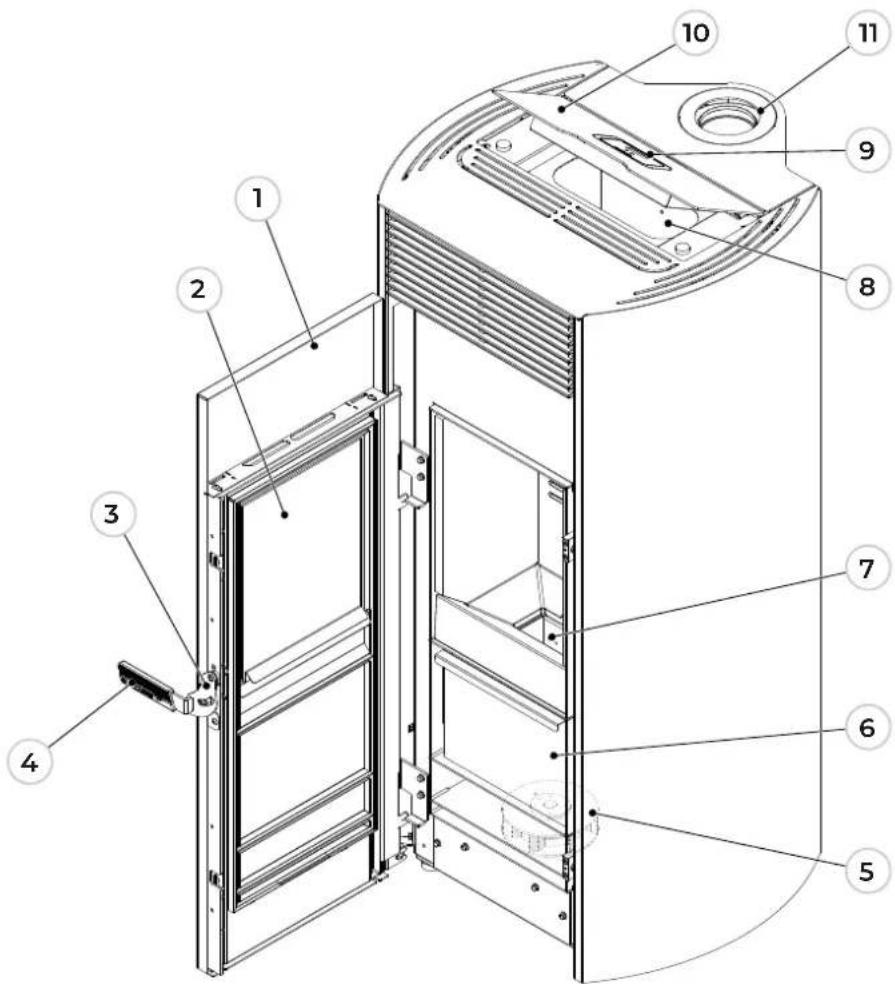

1.1.2 CLELIA TC US
1 Tür
2 Türglas innen
3 Türgriff
4 Kalter Türgriff
5 Raum-Gebläse
6 Aschelade
7 Selbstreinigender Brenntopf
8 Pellettank
9 Display
10 Tankdeckel
11 Rauchabzugsrohr
1 Netzkabel
2 Raum-Gebläse
3 6-polige Klemmleiste
4 Von Hand rückstellbarer Thermostat
5 RJ11-Steckverbinder
6 Zündschalter
7 Brennuft-Rohr
8 Hinteres Gebläse (PRO2 - sofern vorhanden)

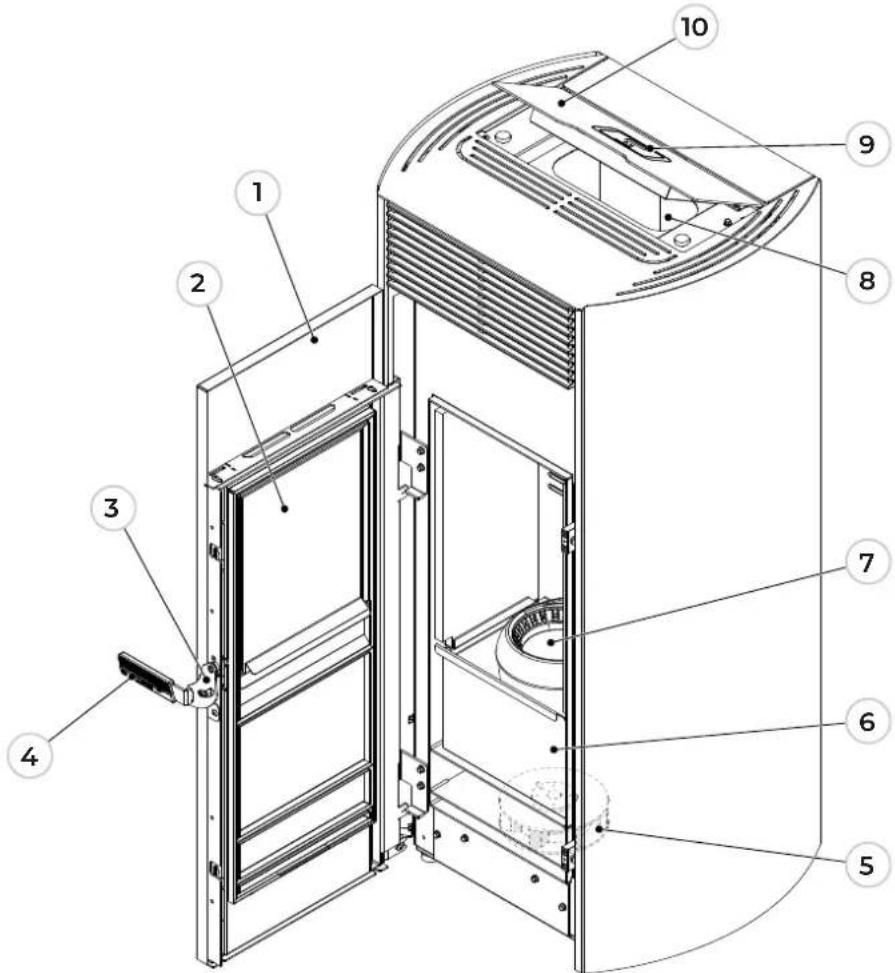

1.1.3 CLELIA
1 Tür
2 Türglas innen
3 Türgriff
4 Kalter Türgriff
5 Raum-Gebläse
6 Aschelade
7 Statischer Brenntopf
8 Pellettank
9 Display
10 Tankdeckel
1 Netzkabel
2 Raum-Gebläse
3 RJ11-Steckverbinder
4 Rauchabzugsrohr
5 Von Hand rückstellbarer Thermostat
6 Zündschalter
7 6-polige Klemmleiste
8 Brennuft-Rohr
9 Hinteres Gebläse (PRO2 - sofern vorhanden)
10 Hintere Gebläse (PRO3 - sofern vorhanden)

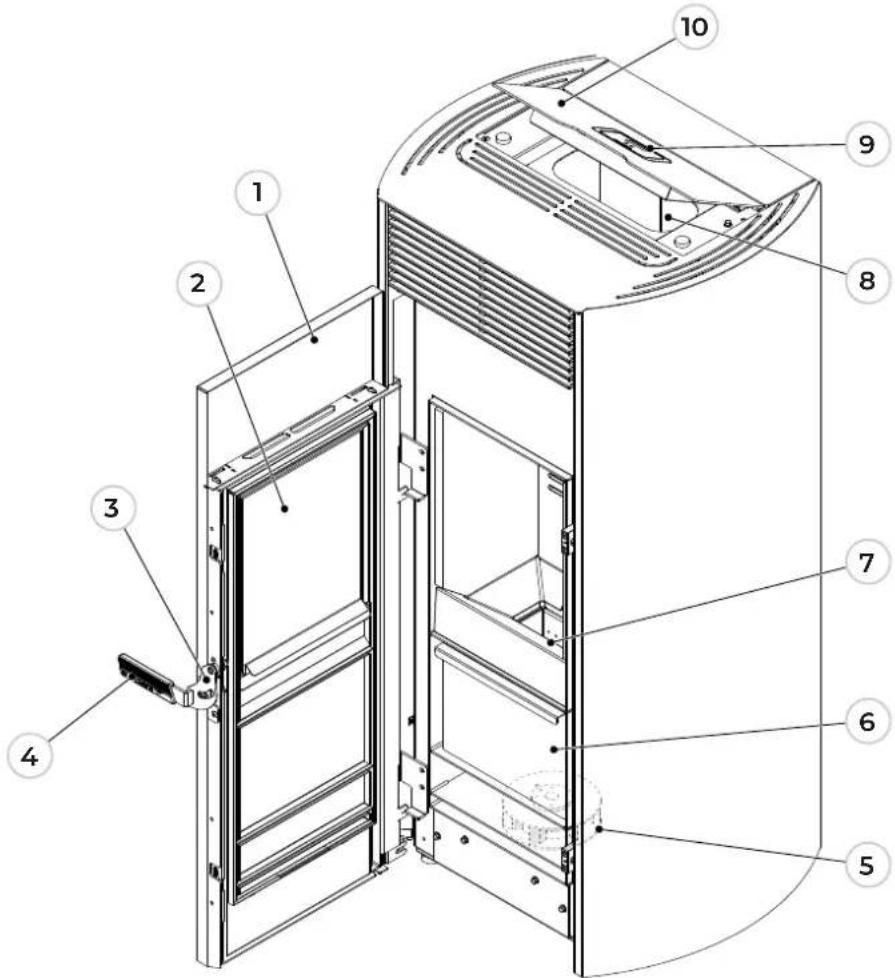

1.1.4 CLELIA TC
1 Tür
2 Türglas innen
3 Türgriff
4 Kalter Türgriff
5 Raum-Gebläse
6 Aschelade
7 Selbstreinigender Brenntopf
8 Pellettank
9 Display
10 Tankdeckel

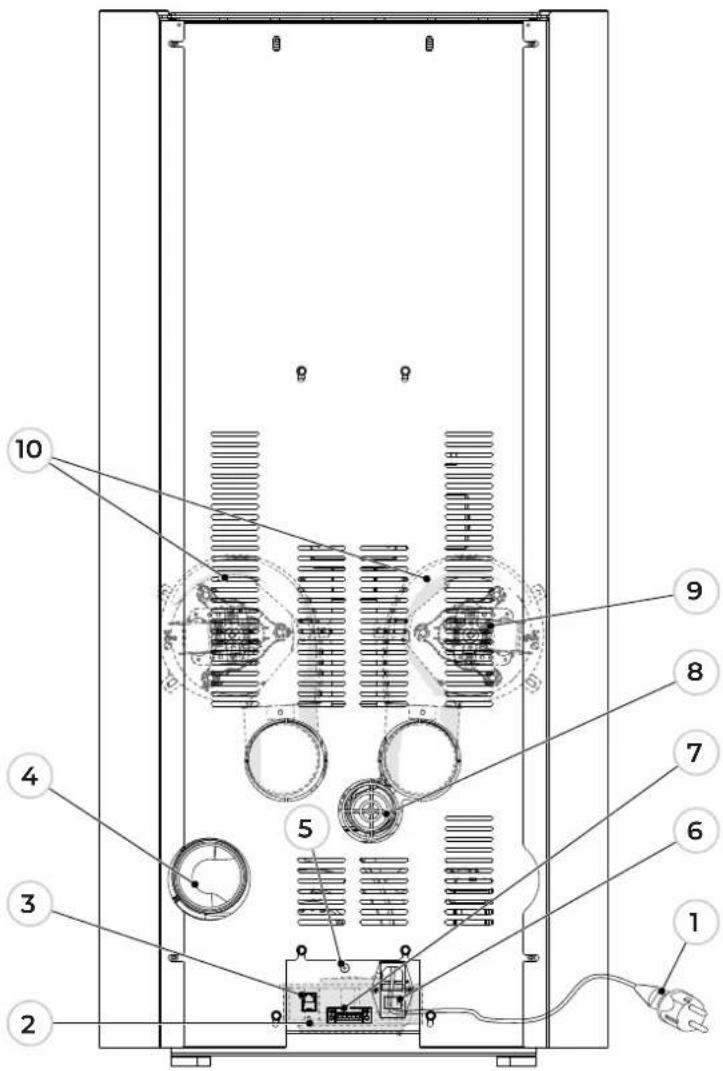

1 Netzkabel
2 Raum-Gebläse
3 RJ11-Steckverbinder
4 Rauchabzugsrohr
5 Von Hand rückstellbarer Thermostat
6 Zündschalter
7 6-polige Klemmleiste
8 Brennuft-Rohr
9 Hinteres Gebläse (PRO2 - sofern vorhanden)
10 Hintere Gebläse (PRO3 - sofern vorhanden)
1.2 Abmessungen

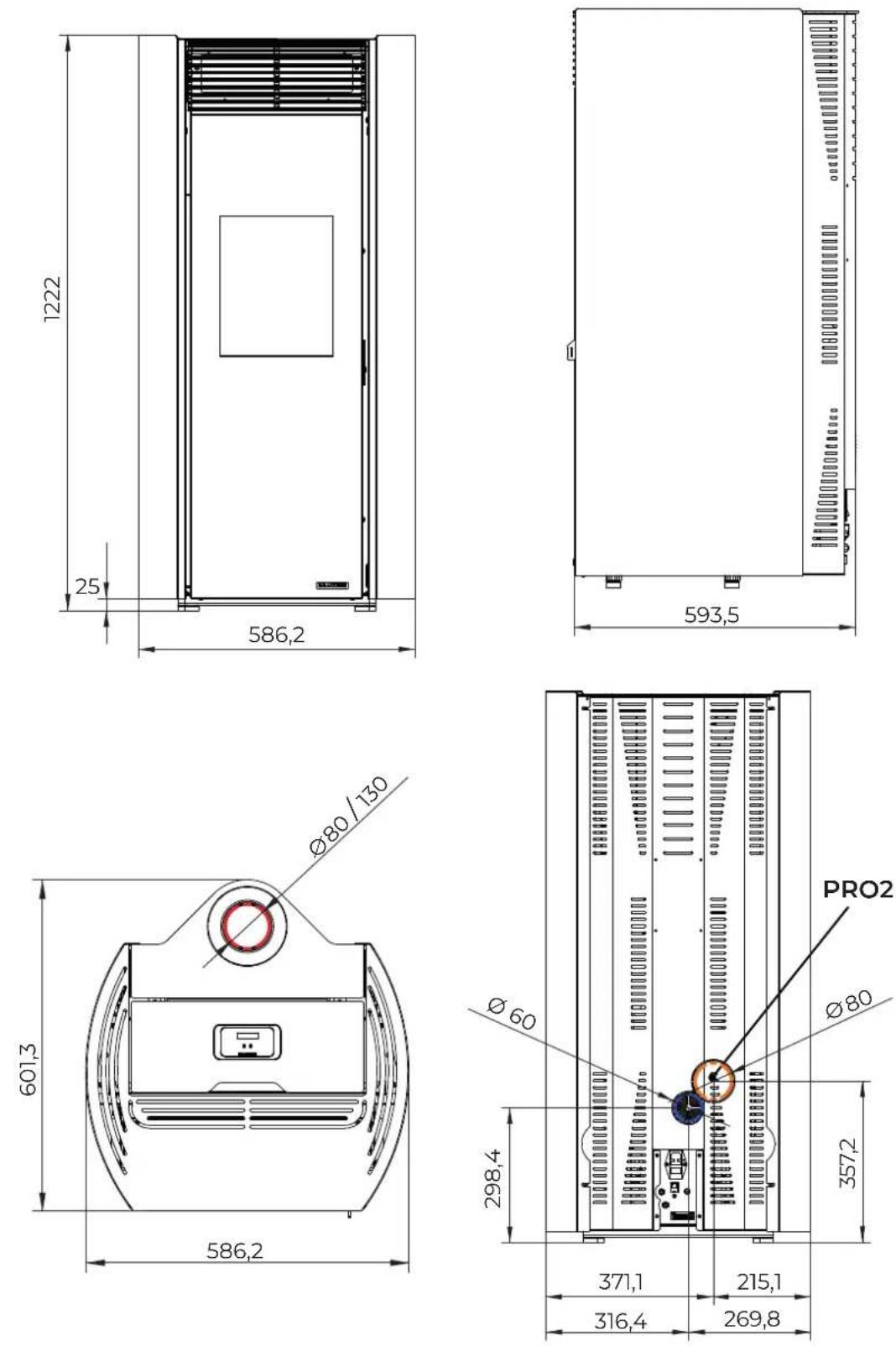

1.2.1 Modelle CLELIA US - CLELIA TC US
Abbildung 9

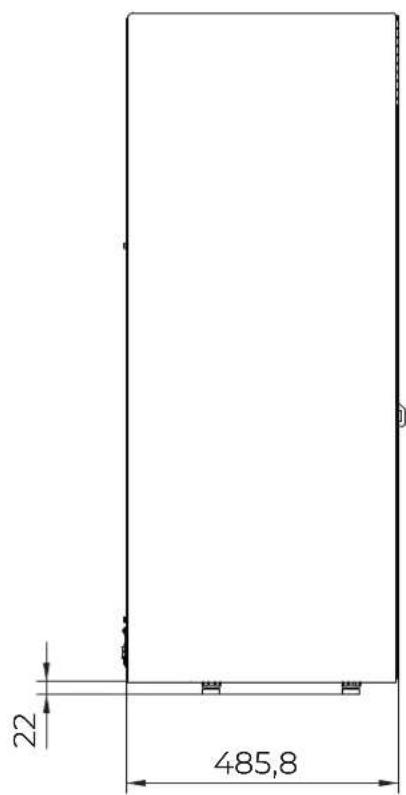

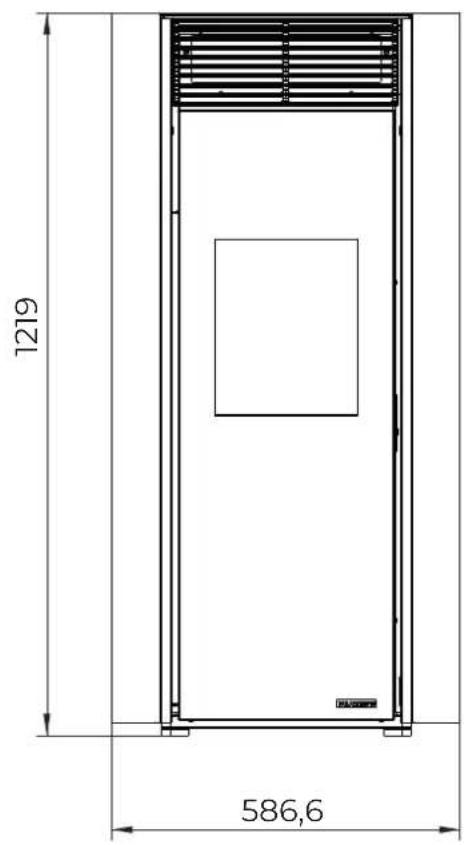

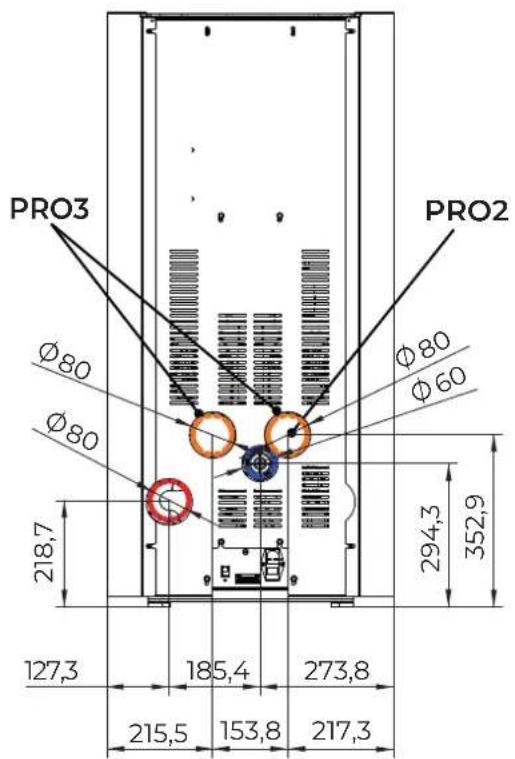

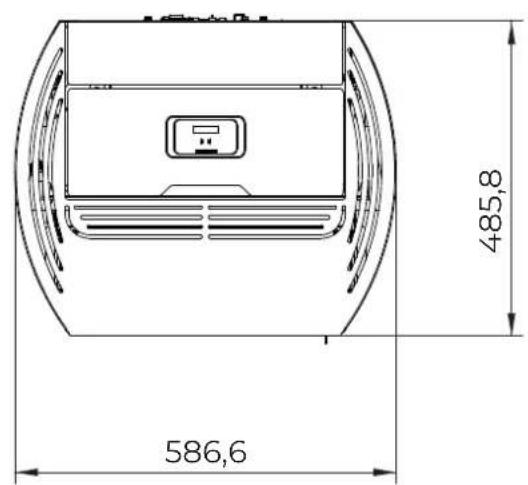

1.2.2 Modelle CLELIA - CLELIA TC
1.3 Technische Daten
1.3.1 Modelle CLELIA US - CLELIA
| Par. Beschreibung | M.Einh. | CLELIA 9 US | CLELIA 9 US Pro 2 | CLELIA 12 US | CLELIA 12 US pro 2 | |
| P_nom | Nennwärmeleistung kW 9 12 | |||||
| P_part | Teillast-Wärmeleistung kW 3.2 | |||||
| _nom | Geräteeffizienz bei Nennwärmeleistung % 91 90 | |||||
| _part | Geräteeffizienz bei Teillast-Wärmeleistung % 89 | |||||
| _b | Effizienz der saisonalen Heizleistung des Geräts bei Nennwärmeleistung | % | 87.4 | 86.5 | ||
| EEI | Energieeffizienzindex, als ganze Zahl angegeben | 128 | 127 | |||
| CO_nom (13 % O_2 ) | CO-Emission bei 13 % Sauerstoff bei Nennwärmeleistung | mg/m3 | 50 | |||
| CO_part (13 % O_2 ) | CO-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung | mg/m3 | 298 | |||
| NO_xnom (13 % O_2 ) | NOx-Emission bei 13 % Sauerstoff bei Nennwärmeleistung mg/m | 3 | 99 | |||
| NO_xpart (13 % O_2 ) | NOx-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung | mg/m3 | 57 | |||
| OCG_nom (13 % O_2 ) | Kohlenwasserstoff-Emission bei 13 % Sauerstoff bei Nennwärmeleistung | mg/m3 | 2 | |||
| OCG_part (13 % O_2 ) | Kohlenwasserstoff-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung | mg/m3 | 4 | |||
| PM_nom (13 % O_2 ) | Partikelemissionen bei 13 % Sauerstoff bei Nennwärmeleistung | mg/m3 | 5 | 15 | ||
| PM_part (13 % O_2 ) | Partikelemissionen bei 13 % Sauerstoff bei Teillast-Wärmeleistung | mg/m3 | 7 | |||
| p_nom | Abgasabzug bei Nennwärmeleistung | Pa | 12 | |||
| p_part | Abgaszug bei Nennwärmeleistung | Pa | 10 | |||
| el_ss | Standby-Hilfsleistungsaufnahme | kW | 0.002 | |||
| el_max | Verbrauch an elektrischer Hilfsenergie bei Nennwärmeleistung | kW | 0.055 | |||
| el_min | Verbrauch an elektrischer Hilfsenergie bei partieller Wärmeleistung | kW | 0.012 | |||
| E | Versorgungsspannung | V | 230 | |||
| f | Versorgungsfrequenz | Hz | 50 | |||
| W_max | Maximale Stromaufnahme - ganzzahlige Angabe | W | 360 | |||
| T_nom | Abgastemperatur bei Nennwärmeleistung | °C | 201 | 250 | ||
| T_part | Abgas-Ausgangstemperatur bei Teillast-Wärmeleistung | °C | 131 | |||
| T_class | Schornsteinklassifizierung gemäß Referenznorm | 400 | ||||
| _rg nom | Abgasmassenstrom bei Nennwärmeleistung | g/s | 5.5 | 6.1 | ||
| _rg part | Abgasmassenstrom bei partieller Wärmeleistung | g/s | 3.8 | |||
| CO_2 | % | 12.7 | 15.4 | |||
| Zulässiger Kamin-Höchstzug | Pa | 20 | ||||
| Zulässiger Kamin-Mindestzug | Pa | 6 | ||||
| Mindestzug für die Schornsteingröße | Pa | 0.0 | ||||
| Gewicht | kg | 160 | ||||
| Fassungsvermögen Vorratsbehälter | kg | 15 | ||||
| Ofen für Räume mit einer Mindestgröße von | m3 | 28 | ||||
| Durchmesser Rauchabzug | mm | 80 | ||||
| Brennstoff | - | Pellet | ||||
| Durchmesser Außenluftanschluss | mm | 100 | ||||
| Par. Beschreibung | M.Einh. | CLELIA9 | CLELIA9 Pro 2 | CLELIA13 | CLELIA13 Pro 3 | |
| P_nom | Nennwärmeleistung kW 9 13.2 | |||||
| P_part | Teillast-Wärmeleistung kW 3.2 | |||||
| _nom | Geräteeffizienz bei Nennwärmeleistung % 91 90 | |||||
| _part | Geräteeffizienz bei Teillast-Wärmeleistung | % | 89 | |||
| _s | Effizienz der saisonalen Heizleistung des Geräts bei Nennwärmeleistung | % | 87.4 | 86.6 | 86.3 | |
| EEI | Energieeffizienzindex, als ganze Zahl angegeben | 128 | 127 | |||
| CO_nom (13 % O_2 ) | CO-Emission bei 13 % Sauerstoff bei Nennwärmeleistung | mg/m3 | 50 | |||
| CO_part (13 % O_2 ) | CO-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung | mg/m3 | 298 | |||
| NO_xnom (13 % O_2 ) | NOx-Emission bei 13 % Sauerstoff bei Nennwärmeleistung mg/m | 3 | 99 | |||
| NO_xpart (13 % O_2 ) | NOx-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung | mg/m3 | 57 | |||
| OCG_nom (13 % O_2 ) | Kohlenwasserstoff-Emission bei 13 % Sauerstoff bei Nennwärmeleistung | mg/m3 | 2 | |||
| OCG_part (13 % O_2 ) | Kohlenwasserstoff-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung | mg/m3 | 4 | |||
| PM_nom (13 % O_2 ) | Partikelemissionen bei 13 % Sauerstoff bei Nennwärmeleistung | mg/m3 | 5 | 15 | ||
| PM_part (13 % O_2 ) | Partikelemissionen bei 13 % Sauerstoff bei Teillast-Wärmeleistung | mg/m3 | 7 | |||
| p_nom | Abgasabzug bei Nennwärmeleistung | Pa | 10 | 12 | ||
| p_part | Abgaszug bei Nennwärmeleistung | Pa | 12 | 10 | ||
| el_ss | Standby-Hilfsleistungsaufnahme | kW | 0.002 | |||
| el_max | Verbrauch an elektrischer Hilfsenergie bei Nennwärmeleistung | kW | 0.055 | 0.13 | ||
| el_min | Verbrauch an elektrischer Hilfsenergie bei partieller Wärmeleistung | kW | 0.012 | |||
| E | Versorgungsspannung | V | 230 | |||
| f | Versorgungsfrequenz | Hz | 50 | |||
| W_max | Maximale Stromaufnahme - ganzzahlige Angabe | W | 360 | |||
| T_snom | Abgastemperatur bei Nennwärmeleistung | °C | 201 | 269 | ||
| T_spart | Abgas-Ausgangstemperatur bei Teillast-Wärmeleistung | °C | 131 | |||
| T_class | Schornsteinklassifizierung gemäß Referenznorm | 400 | ||||
| _fg nom | Abgasmassenstrom bei Nennwärmeleistung | g/s | 5.5 | 6.4 | ||
| _fg part | Abgasmassenstrom bei partieller Wärmeleistung | g/s | 3.8 | |||
| CO_2 | % 12.7 | 16.4 | ||||
| Zulässiger Kamin-Höchstzug | Pa | 20 | ||||
| Zulässiger Kamin-Mindestzug | Pa | 6 | ||||
| Mindestzug für die Schornsteingröße | Pa | 0.0 | ||||
| Gewicht | kg 150 | 156 | ||||
| Fassungsvermögen Vorratsbehälter | kg | 18 | ||||
| Ofen für Räume mit einer Mindestgröße von | m3 | 28 | ||||
| Durchmesser Rauchabzug | mm | 80 | ||||
| Brennstoff | - | Pellet | ||||
| Durchmesser Außenluftanschluss | mm 100 | 110 | ||||
1.3.2 Modelle CLELIA TC US - CLELIA TC
| Par. Beschreibung | M.Einh. | CLELIA TC9 US | CLELIA TC9 US Pro 2 | CLELIA TC12 US | CLELIA TC12 US Pro 2 | |
| P_nom | Nennwärmeleistung kW 9.3 12 | |||||
| P_part | Teillast-Wärmeleistung kW 2.8 | |||||
| _nom | Geräteeffizienz bei Nennwärmeleistung % 91 90 | |||||
| _part | Geräteeffizienz bei Teillast-Wärmeleistung % 90 | |||||
| _S | Effizienz der saisonalen Heizleistung des Geräts bei Nennwärmeleistung | % 87.4 86.5 | ||||
| EEI | Energieeffizienzindex, als ganze Zahl angegeben | 128 | 127 | |||
| CO_nom (13 % O_2 ) | CO-Emission bei 13 % Sauerstoff bei Nennwärmeleistung | mg/m3 | 50 | |||
| CO_part (13 % O_2 ) | CO-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung | mg/m3 | 250 | |||
| NO_xnom (13 % O_2 ) | NOx-Emission bei 13 % Sauerstoff bei Nennwärmeleistung mg/m | 3 | 99 | |||
| NO_xpart (13 % O_2 ) | NOx-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung | mg/m3 | 92 | |||
| OCG_nom (13 % O_2 ) | Kohlenwasserstoff-Emission bei 13 % Sauerstoff bei Nennwärmeleistung | mg/m3 | 2 | |||
| OCG_part (13 % O_2 ) | Kohlenwasserstoff-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung | mg/m3 | 5 | |||
| PM_nom (13 % O_2 ) | Partikelemissionen bei 13 % Sauerstoff bei Nennwärmeleistung | mg/m3 | 9 | 13 | ||
| PM_part (13 % O_2 ) | Partikelemissionen bei 13 % Sauerstoff bei Teillast-Wärmeleistung | mg/m3 | 16 | |||
| p_nom | Abgasabzug bei Nennwärmeleistung | Pa | 12 | |||
| p_part | Abgaszug bei Nennwärmeleistung | Pa | 10 | |||
| el_SB | Standby-Hilfsleistungsaufnahme | kW | 0.002 | |||
| el_max | Verbrauch an elektrischer Hilfsenergie bei Nennwärmeleistung | kW | 0.055 | |||
| el_min | Verbrauch an elektrischer Hilfsenergie bei partieller Wärmeleistung | kW | 0.012 | |||
| E | Versorgungsspannung | V | 230 | |||
| f | Versorgungsfrequenz | Hz | 50 | |||
| W_max | Maximale Stromaufnahme - ganzzahlige Angabe | W | 360 | |||
| T_snom | Abgastemperatur bei Nennwärmeleistung | °C | 220 | 253 | ||
| T_spart | Abgas-Ausgangstemperatur bei Teillast-Wärmeleistung | °C | 127 | |||
| T_class | Schornsteinklassifizierung gemäß Referenznorm | 400 | ||||
| _lg norm | Abgasmassenstrom bei Nennwärmeleistung | g/s | 4.9 | 5.9 | ||
| _lg part | Abgasmassenstrom bei partieller Wärmeleistung | g/s | 3.4 | |||
| CO_2 | % | 14.7 | 15.8 | |||
| Zulässiger Kamin-Höchstzug | Pa | 20 | ||||
| Zulässiger Kamin-Mindestzug | Pa | 6 | ||||
| Mindestzug für die Schornsteingröße | Pa | 0.0 | ||||
| Gewicht | kg | 160 | ||||
| Fassungsvermögen Vorratsbehälter | kg | 15 | ||||
| Ofen für Räume mit einer Mindestgröße von | m3 | 28 | 60 | |||
| Durchmesser Rauchabzug | mm | 80 | ||||
| Brennstoff | - | Pellet | ||||
| Durchmesser Außenluftanschluss | mm | 100 | ||||
| Par. Beschreibung | M.Einh. | CLELIA TC 9 | CLELIA TC 9 Pro 2 | CLELIA TC 13 | CLELIA TC 13 Pro 3 | |
| P_nom | Nennwärmeleistung kW 9.3 13 | |||||
| P_part | Teillast-Wärmeleistung kW 2.8 | |||||
| _nom | Geräteeffizienz bei Nennwärmeleistung % 91 90 | |||||
| _part | Geräteeffizienz bei Teillast-Wärmeleistung % 90 | |||||
| _s | Effizienz der saisonalen Heizleistung des Geräts bei Nennwärmeleistung | % | 87.4 | 86.6 | ||
| EEI | Energieeffizienzindex, als ganze Zahl angegeben | 128 | 127 | |||
| CO_nom (13 % O_2 ) | CO-Emission bei 13 % Sauerstoff bei Nennwärmeleistung | mg/ m^3 | 50 | |||
| CO_part (13 % O_2 ) | CO-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung | mg/ m^3 | 250 | |||
| NO_xnom (13 % O_2 ) | NOx-Emission bei 13 % Sauerstoff bei Nennwärmeleistung mg/m | 3 | 99 | |||
| NO_xpart (13 % O_2 ) | NOx-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung | mg/ m^3 | 92 | |||
| OCG_nom (13 % O_2 ) | Kohlenwasserstoff-Emission bei 13 % Sauerstoff bei Nennwärmeleistung | mg/ m^3 | 2 | |||
| OCG_part (13 % O_2 ) | Kohlenwasserstoff-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung | mg/ m^3 | 5 | |||
| PM_nom (13 % O_2 ) | Partikelemissionen bei 13 % Sauerstoff bei Nennwärmeleistung | mg/ m^3 | 9 | 13 | ||
| PM_part (13 % O_2 ) | Partikelemissionen bei 13 % Sauerstoff bei Teillast-Wärmeleistung | mg/ m^3 | 16 | |||
| p_nom | Abgasabzug bei Nennwärmeleistung | Pa | 12 | |||
| p_part | Abgaszug bei Nennwärmeleistung | Pa | 10 | |||
| el_SB | Standby-Hilfsleistungsaufnahme | kW | 0.002 | |||
| el_max | Verbrauch an elektrischer Hilfsenergie bei Nennwärmeleistung | kW | 0.055 | |||
| el_min | Verbrauch an elektrischer Hilfsenergie bei partieller Wärmeleistung | kW | 0.012 | |||
| E | Versorgungsspannung | V | 230 | |||
| f | Versorgungsfrequenz | Hz | 50 | |||
| W_max | Maximale Stromaufnahme - ganzzahlige Angabe | W | 360 | |||
| T_snom | Abgastemperatur bei Nennwärmeleistung | °C | 220 | 265 | ||
| T_spart | Abgas-Ausgangstemperatur bei Teillast-Wärmeleistung | °C | 127 | |||
| T_class | Schornsteinklassifizierung gemäß Referenznorm | 400 | ||||
| _fg norm | Abgasmassenstrom bei Nennwärmeleistung | g/s | 4.9 | 6.3 | ||
| _fg part | Abgasmassenstrom bei partieller Wärmeleistung | g/s | 3.4 | |||
| CO_2 | % 14.7 | 16.3 | ||||
| Zulässiger Kamin-Höchstzug | Pa | 20 | ||||
| Zulässiger Kamin-Mindestzug | Pa | 6 | ||||
| Mindestzug für die Schornsteingröße | Pa | 0.0 | ||||
| Gewicht | kg 150 | 156 | ||||
| Fassungsvermögen Vorratsbehälter | kg | 18 | ||||
| Ofen für Räume mit einer Mindestgröße von | m^3 | 28 | ||||
| Durchmesser Rauchabzug | mm | 80 | ||||
| Brennstoff | - | Pellet | ||||
| Durchmesser Außenluftanschluss | mm 100 | 110 | ||||
1.3.3 Mindestsicherheitsabstände
| Par. Beschreibung | M.Einh. | CLELIA 9 US | CLELIA 9 US Pro 2 | CLELIA 12 US | CLELIA 12 US pro 2 | |
| d_R | Mindestabstände von der Rückseite zum Brenngut mm 50 | |||||
| d_s | Mindestabstände von den Seiten zum Brenngut mm 200 | |||||
| d_c | Mindestabstände von oben zum Brenngut mm 750 | |||||
| d_p | Mindestabstände von der Vorderseite des Brennguts mm 800 | |||||
| d_F | Geringere Perimeter-Mindestabstände zum Brenngut rund um das Produkt | mm 1500 | ||||
| d_L | Geringere Perimeter-Mindestabstände zum Brenngut rund um das Produkt | mm 1500 | ||||
| Par. Beschreibung | M.Einh. | CLELIA 9 CLELIA 9 Pro 2 | CLELIA 13 | CLELIA 13 Pro 3 | ||
| d_R | Mindestabstände von der Rückseite zum Brenngut mm 50 | |||||
| d_s | Mindestabstände von den Seiten zum Brenngut mm 200 | |||||
| d_c | Mindestabstände von oben zum Brenngut mm 750 | |||||
| d_p | Mindestabstände von de Vorderseite des Brennguts mm 800 | |||||
| d_F | Geringere Perimeter-Mindestabstände zum Brenngut rund um das Produkt | mm 1500 | ||||
| d_L | Geringere Perimeter-Mindestabstände zum Brenngut rund um das Produkt | mm 1500 | ||||
| Par. Beschreibung | ||||||
| d_R | Mindestabstände von der Rückseite zum Brenngut mm 50 | |||||
| d_s | Mindestabstände von den Seiten zum Brenngut mm 200 | |||||
| d_c | Mindestabstände von oben zum Brenngut mm 750 | |||||
| d_p | Mindestabstände von De Vorderseite des Brennguts mm 800 | |||||
| d_F | Geringere Perimeter-Mindestabstände zum Brenngut rund um das Produkt | mm 1500 | ||||
| d_L | Geringere Perimeter-Mindestabstände zum Brenngut rund um das Produkt | mm 1500 | ||||
| Par. Beschreibung | ||||||
| d_R | Mindestabstände von der Rückseite zum Brenngut mm 50 | |||||
| d_s | Mindestabstände von den Seiten zum Brenngut mm 200 | |||||
| d_c | Mindestabstände von oben zum Brenngut mm 750 | |||||
| d_p | Minestabstände von der Vorderseite des Brennguts mm 800 | |||||
| d_F | Geringere Perimeter-Mindestabstände zum Brenngut rund um das Produkt | mm 1500 | ||||
| d_L | Geringere Perimeter-Mindestabstände zum Brenngut rund um das Produkt | mm 1500 | ||||
1.3.4 Mindestabstände für ordnungsgemäße Wartung und Handhabung
| Par. Beschreibung | M.Einh. | CLELIA 9 US | CLELIA 9 US Pro 2 | CLELIA 12 US | CLELIA 12 US pro 2 | |
| X1 Mindestabstände von der Vorderseite des Brennguts mm 1000 | ||||||
| X2 Mindestabstände von der Rückseite zum Brenngut mm 50 | ||||||
| Y1 Mindestabstände von den Seiten zum Brenngut mm 500 | ||||||
| Y2 Mindestabstände von den Seiten zum Brenngut mm 500 | ||||||
| Z Mindestabstände von oben zum Brenngut | mm | 750 | ||||
| Par. Beschreibung | M.Einh. | CLELIA 9 | CLELIA 9 Pro 2 | CLELIA 13 | CLELIA 13 Pro 3 | |
| X1 Mindestabstände von der Vorderseite des Brennguts mm 1000 | ||||||
| X2 Mindestabstände von der Rückseite zum Brenngut mm 50 | ||||||
| Y1 Mindestabstände von den Seiten zum Brenngut mm 500 | ||||||
| Y2 Mindestabstände von den Seiten zum Brenng UT mm 500 | ||||||
| Z Mindestabstände von oben zum Brenngut | mm | 750 | ||||
| Par. Beschreibung | M.Einh. | CLELIA TC 9 US | CLELIA TC 9 US Pro 2 | CLELIA TC 12 US | CLELIA TC 12 US Pro 2 | |
| X1 Mindestabstände von der Vorderseite des Brennguts mm 1000 | ||||||
| X2 Mindestabstände von der Rückseite zum Brenngut mm 50 | ||||||
| Y1 Mindestabstände von den Seiten zum Brenngut mm 500 | ||||||
| Y2 Mindestabstände von den Seiten zum Brenngut mm 500 | ||||||
| Z Mindestabstände von oben zum Brenngut | mm | 750 | ||||
| Par. Beschreibung | M.Einh. | CLELIA TC 9 | CLELIA TC 9 Pro 2 | CLELIA TC 13 | CLELIA TC 13 Pro 3 | |
| X1 Mindestabstände von der Vorderseite des Brennguts mm 1000 | ||||||
| X2 Mindestabstände von der Rückseite zum Brenngut mm 50 | ||||||
| Y1 Mindestabstände von den Seiten zum Brenngut mm 500 | ||||||
| Y2 Mindestabstände van den Seiten zum Brenngut mm 500 | ||||||
| Z Mindestabstände van oben zum Brenngut | mm | 750 | ||||
2 VERKLEIDUNG
2.1 Verkleidung entfernen und anbringen
2.1.1 Seitenverkleidung abnehmen Rechte Seite
Abbildung 14 Abbildung 15
2.1.2 Hintere Verkleidung abnehmen Modelle CLELIA US - CLELIA TC US
2.1.3 Abdeckung abnehmen
Modelle CLELIA US - CLELIA TC US

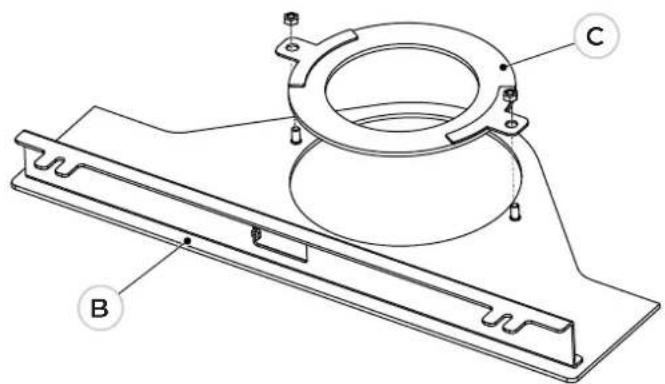

- Die Schrauben (A) lösen und die Platte (B) herausnehmen
- Die Platte (B) drehen und die Halterung (C) dort entfernen, wo das konzentrische Rohr vorgesehen ist.
Bei der Montage in umgekehrter Reihenfolge wie in den Abbildungen zum Abbau vorgehen.
SOMMAIRE
Palazzetti behält sich das Recht vor, seine Produkte jederzeit und ohne vorherige Ankündigung zu ändern, um sie zu verbessern, ohne ihre grundlegenden Eigenschaften zu beeinträchtigen.
