MANUALE UTENTE WH7IPA15BM6L0 WHIRLPOOL

NIKDY nelijte lestidlo primo do myczy.

Per ricevere assistenza in modo piu completo, registrar il proprio apparecchio sul sito: www.whirlpool.eu/register

PANNELLO DI CONTROLLO

1. Tasto ACCENSIONE/SPEGNIMENTO/Ripristino con relativa spia
2. Tasto programma PRECEDENTE
3. Tasto programma SUCCESSIVO
4. Tasto programma PREFERITO con relativa spia
5. Spia serbatojo Sale vuoto
6. Spia serbatoio Brillantante Vuoto
7. Spia DECALCIFICAZIONE
8. Spia Rubinetto Acqua Chiuso
9. Display
   10.Numero di programma e indicatore di durata residua
10. Tasto opzione Power Clean con relativa spia

PRIMO UTILIZZO

MENUMPOSTAZIONI

1. Azionare l'apparecchio premendo il tastingo ACCENSIONE/SPEGNIMENTO
2. Tenere premuto il tasto Impostazioni (Mezzo Carico) per 3 secondi, finché non si udirà un bip e il display visualizzera "SET" (Impostato).
3. Dopo un secondo, verrà visualizzata la prima impostazione disponibile (lettera "h").
4. Premere PRECEDEDENTE < / SUCCESSIVO>per scorrere in avanti e indietro l'elenco delle impostazioni disponibili (vedere la tabella sottostante), quando premere AVVIO/Pausa 日 per visualizzare e modificare il valor dell'impostazione attulmente selezionata.
5. Premere PRECEDEDENTE<//SUCCESSIVO> per modificare in avanti o indietro il valore, quindi premere AVVIO/Pausa per salvare il nuovo valore e tornare al menu principale.
6. Per modificare un'altra impostazione, ripetere i punti 4 e 5.
7. Premere ACCENSIONE/SPEGNIMENTO o attendere 30 secondi per uscire dal menu.

LETTE-RA	IMPOSTAZIONE	VALORI (Predefinito -in grassetto)
1-1	Grado di durezza dell'acqua (vedere "IMPOSTAZIONE DELLA DUREZZA DELL'ACQUA" e "TABELLA DELLA DUREZZA DELL'ACQUA")	1 | 2 | 3 | 4 | 5
2-1	Livello del brillante (vedere "REGOLAZIONE DEL DOSAGGIO DI BRILLANTANTE")	0 | 1 | 2 | 3 | 4 | 5
3-1	NaturalDry (vedere "OPZIONI E FUNZIONI") "1" = Accese, "0" = Spente	1 | 0
4-1	Luce sul pavimento (vedere "OPZIONI E FUNZIONI") "1" = Accese, "0" = Spente	1 | 0
5-1	Segnale acustico "1" = Accese, "0" = Spente	1 | 0
6-1	Impostazioni di fabbrica Premere AVVIO/Pausa per ripristinare i valori di fabbrica di tutte le impostazioni incluse nel menu delle impostazioni.	-

RIEMPIMENTO DEL SERBATOIO SALE

L'uso di sale previene la formazione di CALCARE sulla superficie dei piatti sui componenti della macchina.

Il serbatoio del sale si trova nella parte inferiore della lavastoviglie (sotto il cestello inferiore sul lato sinistro).
- E indispensablehe che il serbatoio del sale non sua mai vuoto.
- Essenziale quindi che il livello di durezza dell'acqua sia stato impostato.
- Il sale deve essere inserto quando la spia RIEMPIMENTO SALE S sul pannello comandi è accesa.

1. Togliere il cestello inferiore e svitare il tappo del serba-tio (ruotare in senso antiorario).

2. Sistemare opportunamente l'imbuto (vedere figura) e rifiornire i serbatoio del sale sono all'orlo (circa 0,5 kg); Non è inconsuetto che l'acqua trabocchi leggermente.

3. Solo la prima volta: riempire d'acqua il serbatoio del sale.

4. Togliere l'imbuto ed eliminare qualsiasi residuo di sale dall'areacircostante l'apertura.

Accertarsi che il tappo sia adegatamente serrato per evitare l'ingresso di detersivo all'interno della vaschetta durante il programma di lavaggio (ciò potrebbe causare il danneggiamento del dispositivo addolcnte essere possibilità di riparazione).

Eseguire un programma agli volta che si completinga il riempimento del serbatoio del sale per evitare la corrosione.

Impostazione della durezza dell'acqua

Per consentire che il dispositiivo addolcente dell'acqua agica al meglio, è esenziale che l'impostazione del livello di durezza dell'acqua tenga conto della sua durezza effettiva nell'utenza domestica. E possibile ottenere il valore di

Prima di utilizzare l'apparecchio, legga attentamente le Istruzioni di sicurezza e di installmente. Maggiori informazioni sul prodotto disponibili sul site web: docs.whirlpool.eu/docs

!Dopo I'installazione, ricordarsi di rimuovere tutte le parti di protezione per il trasporto alla lavastoviglie.

1. Tasto opzione di Mezzo Carico con relativa spia / Impostazioni - pressione di 3 sec.
2. Tasto opzione Extra Asciutto con relativa spia
3. Tasto opzione Avvio Ritardato con relativa spia
4. Tasto AVVIO/Pausa con relativa spia

durezza dell'acqua nell'utenza domestica rivolgendosi al proprio fornitore. L'impostazione di fabbrica è "3". Vedere TABLELA DELLA DUREZZA DELL'ACQUA".

Tabella della durezza dell'acqua

Livello	°dH Gradi tedeschi	°fH Gradi francesi	°Clark Gradi inglesi
1 (dolce)	0 - 6	0 - 10	0 - 7
2 (moderamente dolce)	7 - 11	11 - 20	8 - 14
3 (medio)	12 - 16	21 - 29	15 - 20
4 (dura)	17 - 34	30 - 60	21 - 42
5 (molto dura)	35 - 50	61 - 90	43 - 62

Per effettuare modifiche, seguire le istruzioni riportate nella sezione „MENU IMPOSTAZIONI".

Utilizzare sostanto sale di tipo specifico per lavastoviglie.

Dopo aver versato il sale all'interno della macchina, la spia riempimento SALE si spegne.

La mancanza di sale nel serbatoio potrebbe danneggiare l'addolcitore d'accua e la resistenza per effetto dell'accumulo di calcare.

L'uso del sale è consigliato con qualsi tipo di detersivo per lavastoviglie.

SISTEMA DI ADDOLCIMENTO DELL'ACQUA

L'addolcitore riduce automaticamente la durezza dell'acqua, impedendo la formazione di calcare sulla serpentina e contribuendo a migliorare l'efficienza di lavaggio. Questo sistema si rigenera con il sale, che deve essere perciò rabboccato quando il serbatoio del sale è vuoto. La frequenza di rigenerazione dipende dal livello di durezza impostato - con la durezza dell'acqua impostata al livello 3, la rigenerazione avviene ogni 4-6 cici Eco. Durante i cici con rigenerazione, il sistema di gestione dell'acqua si riempie ulteriamente. Il processo di rigenerazione e di gestione dell'acqua avviene all'inizio del ciclo con acqua dolce supplementare.

Ogni rigenerazione comporta: un consumo di 7,5 litri d'acqua;
- Un prolongamento di 15 minuti della normale durata del ciclo;
Un consumo di energia minore di 0,065 kWh.

RIEMPIMENTO DEL DISTRIBUTORE BRILLANTANTE

L'utilizzo di brillante facilità il processo di ASCIUGATURA delle stoviglie. Il distributore di brillante A deve essere riempito agli volta che a spia dell'indicatore di RIEMPIMENTO BRILLANTANTE sul pannello co

mandi è illuminata.

B

1. Aprire il distributore B esercitando opportuna pressione e quindi sollevando la linguetta posta sul coperchio.

2. Versare delicatamente il brillantezione nel segno che indica il livello di riferimento

massimo (110 ml), ma evitandone la fuoriuscita. Nel caso in cui ciò si verificchi, asciugare immediatamente il liquido fuoriuscito mediante un panno asciutto.

1. Abbassare il coperchio fino ad avvertire lo scatto che ne segnala la chiusura. Non versare MAI il brillantante direttamente all'interno della vaschetta.

Regolazione del dosaggio di brillante

Se non si è completamente soddisfatti del processo di asciugatura, è possibile regolare la quantità di brillantante dautilzzare.

Per effettuare modifiche, seguire le istruzioni riportate nella sezione „MENU IMPOSTAZIONI".

Nel caso in cui il livello di brillante sia impostato su ZERO, il brillante non viene ergato. In caso di esaurimento del brillante la spia BRILLANTANTE INSUFFICIENTE non è illuminata. A seconda del modello di lavastoviglie è possible impostare al massimo 6 livelli.

• In presenza di strisce con sfumature blu sulla superficie dei piatti, impostare un livello di dosaggio basso (0-3).
• In presenza di gocce d'acqua o di calcare sulla superficie dei piatti impostare invece dosaggi alto (4-5).

RIEMPIMENTO DEL DISTRIBUTORE DETERSIVO

Per aprire il distributore detersivo utilizzato il dispositosivo di aperture C. Versare il detersivo esclusivement nel distributore D asiutta. Mettere la dose di detersivo per il prelimavaggio direttamente all'interno del distributore.

1. Per il dosaggio corretto del detersivo fare riferimento ai dati sopra riportati. La vaschetta D contiene indicatori di livello per facilitare il dosaggio del detersivo.

2. Eliminare eventuali residui di detersivo dai bordi del distributore e chiudere il coperchio fino ad avvertire lo scatto caratteristico.

3. Chiudere il coperchio del distributore sollevandolo fino a portare il dispositivo di chiusura in sede.
   Il distributore del detersivo si après automaticamente quando previsto dal programma in uso.
   L'uso di un detersivo non specifico per lavastoviglie potrebbe causare malfunzionamenti o dati all'apparecchio.

USO QUOTIDIANO

1. VERIFICA DEL COLLEGAMENTO ALLA RETE IDRICA

Verificare che la lavastoviglie sa collegata alla rete idrica e che il rubi-netto dell'acqua sua aperto.

Aprière la porta e premere il tasto ACCENSIONE/SPEGNIMENTO.

Selezioneare ilprogramma più appropriato in base al tipo di stovigliee e aloro livello di sporco (vedere DESCRIZIONDE DEI PROGRAMMI) premendo il pulsante PRECEDENTE/SUCCESSIVO selezionato.

Selezionare le opzioni richieste (vedere OPZIONI E FUNZIONI). Non tutte le opzioni sono compatibili con tutti i programm.

6. AVVIO

Avviare il ciclo di lavaggio premendo il pulsante AVVIO/Pausa (il led è acceso) e chiudendo la porta entro 4 secondi. Quando il programma si avvia, verrà emesso un singolo segnale acustico. Se la porta non viene chiusa entro 4 secondi viene emesso un suono di allarme. In quello caso, après la porta, premere il tasto AVVIO/Pausa e richiudere la porta entro 4 sec.

7. FINE DEL CICLO DI LAVAGGIO

La fine del ciclo di lavaggio è indicata da un suono e il display visualità END (FINE). Apreire la porta e spegnere l'apparecchio premendo il pulsante ACCENSIONE/SPEGNimento. Per evitare bruciature, prima di togliere le stoviglie attendere pochi minuti. Scaricare i cestelli, iniziando da quello inferiore.

MODIFICADA DI UN PROGRAMMA IN ESECUZIONE

Se è stato selezionato un programma sbagliato, è possibile cancellarlo, a condizione che sia appena iniziato. RESET della macchina: tenere premuto il pulsante ACCENSIONE/SPEGNIMENTO per più di 3 secondi, e la macchina si spegnerà. Il pannello di controllo migliorera "0:01". Chiodere la porta e attendere il terme del ciclo di scarico (circa 1 minuto). Aprire la porta e riaccendere la macchina usingo il pulsante ACCENSIONE/SPEGNIMENTO e selezionare il nuovo ciclo di lavaggio e le opzioni desiderate. Avviare il ciclo premendo il pulsante AVVIO/Pausa e chiudendo la porta entro 4 secondi.

AGGIUNTA DI STOVIGLIE EXTRA

Senza spegnere la macchina, après prima leggermente la porta per evitare che l'acqua fuoriesca (il led AVVIO/Pausa) Inizia a lampeggiare) (Attenzione! Vapore caldo!) e mettere le stoviglie nella lavastoviglie. Premere il tasto AVVIO/Pausa e chiudere lo sportello entro 4 secondi; il ciclo riprenderà dal punto in cui era stato interrotto.

INTERRUZIONI ACCIDENTALI

Se la porta viene aperta durante il ciclo di lavaggio, o se si verifies un'interruzione di corrente, il ciclo si interrompe. SOLO SE SI PREME il pulsante AVVIO/Pausa e si chiude la porta entro 4 secondi, il ciclo riprenderà dal punto in cui è stato interrotto.

SISTEMA DI GESTIONE DELL'ACQUA

Questa lavastoviglie consente di immagazzinare sono a 3,2 litri di acqua dolce, utilizzata nei programmi selezionei. L'acqua viene conservata in un serbatoio dedicato e verrà utilizzata nei programmi successivamente selezionei. Si consiglia di eseguire periodicamente il ciclo Autopulente (vedere TABELLA PROGRAMMI).

AVVISIE CONSIGLI

CONSIGLI

Prima di caricare i cestelli, eliminare tutti i residui di cibo dalle stoviglie e vuotare i bicchieri. Non occorre il risciacquo fatto acqua corrente prima del caricamento.

Sistemare le stoviglie in modo che rimangano in sede e non si possano ribaltare; e sistemare le vaschette con le aperture rivolte verso il basso e le parti concave/complesse disposte obliquamente, per consentire all'acqua di lavaggio di raggiungere agli superficie e scorrervi liberamente.

Avverenza: coperchi, maniglie, vassoi e padelle non devono ostacolare la rotazione degli aspersori.

Riporre tutti gli oggetti di piccole dimensioni nel cestello portasate.

Quando molto sporche, riporre piatti e pentole nel cestello inferiore poché nel relativo settore gli aspersori svolgono un'azione più intensa e consentono migliorie prestazioni nel lavaggio.

Una volta completata la procedura di carico, accertarsi che gli aspersori possano ruotare liberamente.

STOVIGLIE DI TIPO NON ADATTO

• Stoviglie e posate in legno.
• Bicchieri decorati, pezzi di artigianato e piatti antichi. le decorazioni non sono sufficientemente resistenti.
• Componenti in materiali sintetiche non resistono alle temperature elevate.
• Stoviglie in rame e stagno.
• Stoviglie sporche di cenere, cera, grasso lubricante o inchiostro.

Durante la fase di lavaggio i colori delle decorazioni di bicchieri e pezzi in alluminio/argento posso sono sbiadire. Alcuni tipi di bicchieri (es. i bicchieri in cristallo) sono divenire opachianche soltanto dopo un certo numero di lavaggi.

DANNEGGIAMENTO DI BICCHIERI E STOVIGLIE

• Utilizzare sostanto bicchieri e porcellane garantite dal produttore per il lavaggio in lavastoviglie.
• Utilizzato are detersivo delicato e adatto al tipo di stoviglie in questione.
• Togliere i bicchieri e gli altri elementi alla lavastoviglie non appena si terminato il ciclo di lavaggio.

CONSIGLI PER IL RISPARMIO ENERGETICO

• Se la lavastoviglie viene usata seconde le istruzioni del produttore, il lavaggio delle stoviglie a macchina comporta normalmente un MINORE CONSUMO DI ENERGIA e acqua rispetto al lavaggio a mano.
• Per ottimizzare l'efficienza della lavastoviglie si raccomanda di avviare il ciclo di lavaggio con l'appareccchio a piano carico. Caricando la lavastoviglie fino alla capacité indica dal produttore si contribuire a ridurre i consumi d'acqua e di energia. Per informazioni sul caricamento corretto delle stoviglie, leggere la sezione CARICAMENTO DEI CESTELLI. In caso di carico parziale, si raccomanda di usare le apposite opzioni di lavaggio, se disponibili (Mezzo carico/ Zone Wash/ Multizona), caricando solo i cestelli selezionati. Un caricamento non correttivo o excessivo della lavastoviglie può augmentare il consumo di risorse (acqua, energia e tempo, altre una maggiore rumorosità) e ridurre le prestazioni di lavaggio e asciugatura.
• Il pre-risciacquo delle stoviglie comporta un maggiore consumo di acqua ed energia e non è consigliato.

IGIENIZZANTE

Per evitare la formazione di cattivi odori e sedimenti vari all'interno della lavastoviglie avviare un programma che preveda temperature elevate almeno una volta al mese. Per eseguire la pulizia dell'apparecchio utilizzato un cucchiaino di detersivo e avviare il ciclo in assenza di carico.

SPOSTAMENTO O MANUTENZIONE DELLA LAVASTOVIGLIE

Questa lavastoviglie è dotata di un serbatoio dell'accua che può risultare pieno d'accua dopo la fine del ciclo (l'accua può fuoriuscire se/ quando la lavastoviglie viene inclinata). Nota: Prima di effettuare la manutenzione o di spostare la lavastoviglie, eseguire il ciclo Autopulente per svuotare il serbatoio dell'accua.

RESISTENZA AL GELO

Se l'apparecchio è collocato in un locale esposto al pericolo di gelo, occorre svuotarlo completeness. Eseguire il ciclo Autopulente per svuotare il serbatoio dell'acqua. Chiudere il rubinetto dell'acqua e staccare i tubi di alimentazione e di scarico, quindi far defluire l'acqua. Assicurarsi che l'addolcitore d'acqua sia pieno di sale di rigenerazione disciolto nel relative contento re, per proteggregate l'apparecchio da temperature sono -20°C.

Se l'apparecchio è stato immagazzinato in condizioni di gelo,cke ramanere a una temperatura ambiente di min. 5^ per almeno 24 ore prima del primo funzionamento.

TABELLA DEI PROGRAMMI

Pro-gramma	Descrizione dei programmi		Fase di ascigatura	NaturalDry	Opzioni disponibili (*)	Durata programma di lavaggio (h:min)***	Consumo d'acqua (litri/ciclo)	Consumo energeticon (kWh/ciclo)
P1 Eco	Eco 50°- II programma è indicato per le stoviglie mediamente sporche; è il programma più efficiente in termini di consumo combinato di acqua ed energia per questo tipo di stoviglie e viene usato per valutare la conformità dell'apparecchio alla legisrazione UE in materia di progettazione ecocompatible.		✓	✓	POWER y2 + h	4:30 9,5 0,55
P2 A	Auto Intensivo 65°- Il programma automatico per piatti e pentole molto sporchi.	Rileva il livello di sporco delle stoviglie e selezione il programma adeguato. Durante il rilevamento del livello di sporco, sul display compare un'anziazione e la durata del ciclo viene aggiornata.	✓	✓	POWER y2 + h	2:25-3:10 15,5-24,5 1,30-1,70
P3 A	Auto Misti 55°- Il programma automatico per piatti normalmente sporchi e con residui scecchi di cibo.		✓	✓	POWER y2 + h	1:20-3:00 7,5-19,5 0,75-1,20
P4 M	Auto Rapido 50°- Il programma automatico per piatti normalmente e leggermente sporchi. Ciclo quotidiano; permette di ottenere risultati di lavaggio e asciugatura ottimali in un tempo inferiore.		✓	✓	POWER y2 + h	1:00-1:50 7,5-15,5 0,70-1,10
P5	Rapidò 45°- Il programma è consigliato per una quantità limitata di piatti poco sporchi e sono residui scecchi di cibo. Non include la fase di asciugatura.		-	✓	y2 + h	0:30-0:40 10-12 0,55-0,65
P6 Y	Cristalli 45°- Il programma adatto a oggetti delicati, più sensibili alle temperature elevate, ad esempio bicchieri e tazze.	✓	✓	y2 + h	1:40-1:50 12,5-16,5 0,95-1,20
P7	Silenzioso 55°- Adatto al funzionamento nelle ore notturne. Permette di ottenere risultati di lavaggio e asciugatura ottimali con una minima emissione sonora.	✓	✓	y2 + h	3:50-4:10 10,5-14,5 0,80-1,15
P8	Antibatterico 65°- Sporco normale e molto sporco, con azione antibatterica supplementare. Ciclo utilizzabile per la manutenzione della lavastoviglia.	✓	-	y2 + h	1:55-2:10 12-19 1,40-1,80
P9	Prelavaggio - Dautilizzare per sciacquare le stoviglie da lavare successivement. Questo programma non richiede detersivo.	-	✓	y2 + h	0:12 4,5 0,10
P10	Autopulente 65°- Programma da utilizzare per eseguire la manutenzione della lavastoviglia e delsystema di gestione dell'accua, da effettare solo quando la lavastoviglia è VUOTA, utilizzando detersivi specifici progettati per la manutenzione della lavastoviglia.	-	-	y2 + h	1:40 11,0 1,10

La misurazione dei dati per la creazione del programma ECO avviene in condizioni di laboratorioio secondo quanto prescritto dalle norme europee EN 60436:2020.
Note per i laboratori di Prove: per informazioni sulle condizioni della prova comparativa tN. farne richiesta all'indirizzo: [e-mail]
Questi programmi non richiedaono un pre-trattamento delle stoviglie). Non è possibile selezionare tutte le opzioni contemporanamente.
** Ad ecceion del programma Eco, i valori riportati per gli other programmi sono puramente indicativi. La durata effettiva pu dipendere da molti fattori. quali la temperatura e la pressione dell'acqua di alastazione, la temperature ambiente, la dose di dettersivo utilizzata. la quantita e il tipo di carico e il suo bilanciamento. la selezione di determinate opzioni e la taratura dei sensori. la taratura dei sensori pu prolongare la durata del programmi anche di 20 minuti.

OPZIONI E FUNZIONI

Le OPZIONI possono essere selezionate/desezionate,喙 oaver scelto il programma, direttamente premendo il pulsante corrispondente (se disponibile - I'indicatore si accende) (vedere PANNELLO DI CONTROLLO). In caso di opzione non compatibile con il programma selezionato (vedere TABELLA DEI PROGRAMMI), i LED corrispondente lampeggia 3 voite in rapida successione ed emete i previsti segnali acustici. L'opzione non è in tal caso abilitata. Un'opzione può modificare il tempo o il consumo di acqua o di energia per il programma.

POWER POWER CLEAN* - Grazie ai getti speciali supplementari questa funzione CLEAN consente un lavaggio più intenso ed efficace nell'area specifica del cestello inferiore. Si raccomanda但这a funzione per il lavaggio di pentole e casseruole (fare riferimento alla sezione di caricamento di Power Clean*)

MEZZO CARICO - Se le stoviglie da lavare non sono numeroise, la funzione di mezzo carico MEZZO CARICO serve a risparmiare acqua, elettricità o tempo, a seconda del programma selezionato. Ricordare di ridurre la dose di detersivo.

• EXTRA ASCIUTTO - La temperatura più elevata durante il risciacquo finale e la fase di asciugatura prolongata consentono di migliorare l'asciugatura. L'opzione EXTRA ASCIUTTO comporta una maggiordurata del ciclo di lavaggio.

AVVIO RITARDATO - L'avvio del programma più essere ridatto per un periodo di tempo compreso tra 30 minuti e 24 ore.

1. SeLECTIONAREI programma richiesto e qualsiasi opzione necessaria.Per ritardare I'avvio del programma premere (ripetutamente) il tasto AVVIO RITARDATO.Regolabile da 30 minuti a 24 ore. Una volta raggiunta I'impostazione di 24 ore, premere il tasto AVVIO RITARDATO un'altra volta per disattivare la funzione AVVIO RITARDATO.

2. Premere il tasting AVVIO/Pausa e chiudere lo sportello entro 4 secondi. Il timer inizIERA il conto alla rovescia.

3. Una volta trascorso quello periodo di tempo, la corrispondente spia si spegne e il programma si avvia automaticamente.

Una volta avviato il programma, non è più possibile impostare la funzione AVVIO RITARDATO.

RUBINETTO ACQUA CHIUSO - Allarme - Lampeggia, quando non è presente acqua in ingresso o il rubinetto dell'acqua è chiuso.

RILEVAMENTO - Quando il sensore rileva il livello del suolo, sul display appeare un'animazione (circa 20 minuti) e la durata del ciclo viene aggiornata. Il RILEVAMENTO riguarda il livello di sporco delle stoviglie ed è presente per tutti i cici (tranne l'Eco), regolando il programma di consegenza.

LUCE SUL PAVIMENTO - La luce di un LED proiettata sul pavimento segnala che la lavastoviglie è in funzione. La luce si spegne al termine di un ciclo.Nell'impostazione predefinita esta funzione è attiva, ma è possibile disattivarla nel "MENU IMPOSTAZIONI".

NaturalDry - É un système di asciugatura a convenzione che après automaticamente lo sportello durante/dopo la fase di asciugatura, per garantire agli giorni prestazioni di asciugatura eccezzionali. Lo sportello si apre ad una temperature sicura per i mobili della cucina.

Come ulteriore protezione dal vapore, insieme alla lavastoviglie viene aggianta una pellicola di protezione appositamente progettata.

Per videere come montare la pellicola di protezione, fare riferimento alle ISTRUZIONI PER L'INSTALLAZIONE. Nell'impostazione predefinita esta funzione è attiva, ma è possible disattivarla nel "MENU IMPOSTAZIONI".

DECALCIFICAZIONE - Allarme - É stato rilevato un accumulo di calcare sui componenti interni dell'apparecchio. Verificare se l'impostazione della durezza dell'acqua è al valor correttto e se nel contentatore del sale è presente del sale (vedere PRIMO UTILIZZO), quando utilizzato un prodotto decalcificante (si raccomanda il marchio WPro) con il programma Autopolizia. Dopo una corretta decalcificazione, l'icona smetterà di essere visualizzata.

Se le azioni di cui sopra non vengono eseguite, le prestazioni del prodotto si deteriorano. L'avviso DECALCIFICAzione inizIERA a lampeggiar e l'allarme «dES» apparirà sul display. Se non si intervenire, l'apparecchio consentirà di avviare solo un numero numero di ciclo (indicato durante la visualizzazione dell'allarme «dES» e quindi si bloccherà per evitare danni ai componenti, rendendo disponibile solo il programma Autopulente. Eseguendo una decalcificazione completa, il prodotto si sblocca. In caso di quantità estreammente elevate di calcare, potrebbe essere necessario eseguire la decalcificazione due volte per essere efficiente.

PROGRAMMA PREFERITO - Il programma PREFERITO può essere salvato e sarefasimmente accessibile. Trovarilelprogrammautilizzando precedente/ SUCCESSIVO,quindi premere il tasto programma PREFERITO per 3 secondi.

Il terzo cestello è stato progettato per alloggiare le posate durante il lavaggio. La possibilità di sistemare le posate a parte ne rende più semplice la raccolta dopo il lavaggio e migliorara le prestazioni si nella fase di lavaggio che in quella di asciugatura.

Coltelli e altri utensili con bordi affiliati devono essere sistemati con le lame rivolte verso il basso.

Il cestello portaposate è munito di due carrelli scorrevoli per ottimizzato ancè lo spazio del cestello inferiore e consentire il caricamento nel cestello superiore di oggetti di una certa altezza.

CESTELLO SUPERIORE

Riporvi i piatti poco resistenti e le stoviglie delicate: vetri, tazze, piattini, insalatiere dai bordi bassi.

Il cestello superiore è munito di sponde ribaltabili da utilizzare in posizione verticale per la系統azione di piattini per tea/dessert oppure in posizione abbassata per consentire il carico di scodelle e recipienti per alimenti.

(esempio di carico del cestello superiore)

Regolazione in altezza del cestello superiore

É possiblo regolare del cestello superiore nel senso dell'altezza: la posizione rialzata consente di sfruttare al massimo il cestello inferiore per riporvi le stovigli de dimensioni ingombranti, nella lo posizione ribassata consente di utilizzare le sponde ribaltabili creando lo spazio che esse richiedono e di evitare

urti con gli oggetti caricati nel cestello inferiore Il cestello superiore è munito di regolatore in altezza (vedere figura) che non richiede pressione sulle leve; solleverlo tenendolo per i lati, non appena si trovi in posizione rialzata. Per ripristinare la posizione ribassata, agire sulle leve A poste ai lati del cestello e abbassare il cestello.

Si raccomanda vivamente di non procedere alla regolazione in altezza di cestelli più caricati. Non rialzare o ribassare MAI il cestello.agendo su un lato soltanto.

Sponderribaltabili conposizione regolabile Le sponde ribaltabili laterali possono essere estese o ripiegate per ottimizzare la disposizione delle stoviglie nel cestello.Si possono disporre i bicchieri da vino nelle sponde ribaltabili in modo assolutamente sicuro, inserendone lo stello negli appositi spazi.

In base al modello:

per estendere le sponde occorre farle scorrere.
verso l'alto e ruotarle oppure sganciarle dai fermi e abbassare.
per ripiegare le sponde occorre ruotarle e farle scorrere verso il basso oppure sollevarle e agganciarle ai fermi.

CESTELLO INFERIORE

Per pentole, coperchi, piatti, insalatiere, stoviglie, ecc. In teoria conviene disporre piatti e coperchi di grande dimensioni ai lati, per evitare interferenze con l'elemento aspersore. Il cestello inferiore è munito di sponde ribaltabili da utilizzare in posizione verticale per la migliorie sistematicione dei piatti oppure in posizione orizzontale (abbassata) per consentire il facile carico di scodelle e recipienti per alimenti.

(esempio di carico nel cestello inferiore)

POWER CLEAN

L'opzione Power Clean® utilizes specifici getti d'accu nel retro della cavity per ottenere un lavaggio più intensivo delle stoviglie molto sporche. Il cestello inferiore è munito di Space Zone, lo specifico sostegno estraitile posto nella parte posteriore del cestello e utilizzabile per sostenere in posizione verticale pentole e casseruole e ottimizzato in tal modo lo spazio. Nel disponore pentole e casseruole rivolte verso l'elemento Power Clean® attivare la corrispondente opzione POWER CLEAN® dal pannello comandi.

Uso dell'opzione Power Clean*:

1. Regolare I'area Power Clean (G) ripiegando verso il basso i supporti posteriori piatti per caricare le pentole.
2. Caricare le pentole e le casseruole in posizione inclinata verticale nell'area Power Clean. Le pentole devono essere inclinate verso i potenti getti d'acqua.

CURA E MANUTENZIONE

PULIZIA DEL GRUPPO FILTRO

Pulire regolarmente il gruppo filtering in modo che nei relativi elementi non si formino ostruzioni e che l'acqua vi scorrà regolarmente.

L'uso della lavastoviglie con i filtri ostruii, o con oggetti estranei nel systema filtrante o nei bracci irratori, cui causare malfunzionamenti e determinare una perdita di prestazioni, un aumento della rumorosità o un maggiore consumo di risorse.

Il gruppo fatto è composto da tre elementi filtranti che eliminano la presenza di residi di cibo dall'acqua di lavaggio, rimettendola in circolo ai fini delprogramma:per ottenere le migliorie prestazioni durante il lavaggio è necessario che tali elementi siano sempre puliti.

Non utilizzato mai la lavastoviglie priva dei filtri o con i filtri allentati. Almeno una volta al mese o agli 30 cici di lavaggio, verificare lo stato del gruppo filtrato e se necessario pulirlo completenessutto getto di acqua corrente, servendosi di spazzola metallica e seguito delle istruzioni sotto riportate:

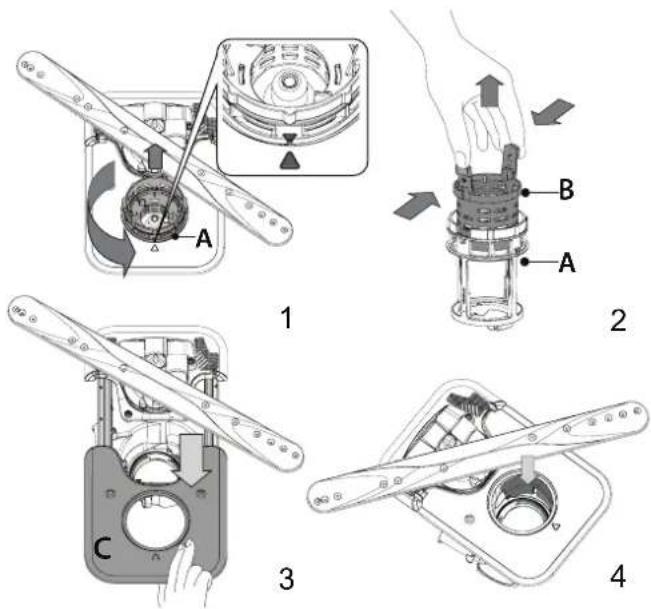

1. Ruotare il filtro cilindrico A in senso antiorario, quindi estrarlo (Fig 1). Quando si reinstalla il filtrò, è importante che i due triangoli indicate sullo zoom coincidano.
2. Smontare il filtrato a tazza B esercitando una leggera pressione sulle sponde laterali (Fig 2).
3. Far scorrere il filtro a piastra in acciaio inossidabile C, fino ad estrarlo (Fig 3).
4. Se si trovano oggetti estranei (frammenti dietro, porcellana, osa, semi di frutta, ecc.), rimuoverli con attenzione.
5. Esaminare il sifone ed eliminare la presenza di qualsiasi residuo di cibo. NON TOGLIERE MAI l'elemento di protezione della pompa di lavaggio (indicato da una freccia) (Fig 4).

Dopo aver pulito i filtri, rimontare il gruppo e fissario correttamente in sede ciò è fondamentale per garantire l'efficienza della lavastoviglie.

PULIZIA DEI BRACCI ASPERSORI

I residui di cibo possono occasionalemente formare incrostazioni sui bracci aspersori e bloccare i fori utilizzati per l'irroratione dell'accua. Si raccomanda pertanto di ispezionare di volta in volta i bracci e di pulirli mediante piccola spazzola metallica.

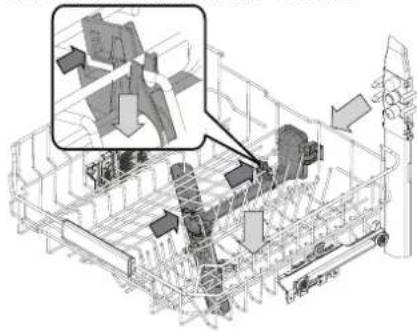

Per rimuovere lo spruzzo superiore, è necessario rimuoverlo insieme al collettore.

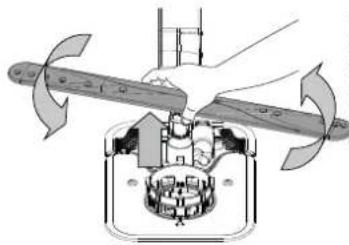

Il braccio di spruzzo inferiore cui essere rimioso tirandolo verso l'alto e ruotandolo in senso antorario. Il montaggio posteriore del braccio di spruzzo avviene tirandolo versil basso e ruotandolo in senso orario.

Il braccio di spruzzo superiore più essere rimioso premendolo verso l'alto e successivement ruotandolo in senso antiorario. Per rimontare il braccio di spruzzo, tirarlo verso l'alto e ruotarlo in senso orario.

RISOLUZIONE DEI PROBLEMI

Se la lavastoviglie non funziona correttamente, provare a risolverre il problema consultando l'elenco sotto riportato. Per errorsi problemi di altri tipo, contattare un Servizio Assistenza Tecnica autorizzato; i dati di fatto sono riportati nel libretto di garanzia. I ricambi saranno disponibili per un periodo forn o 7 o forn a 10 anni, secondo i requisiti specifici del regolamento.

PROBLEMI POSSIBILI CAUSE SOLUZIONE
Spia del sale è accesa	Il serbatoio del sale è quasi vuoto.	Riempire il serbatoio con sale (per ulteri informazioni - vedere RIEMPIMENTO DEL SERBATOTO SALE). Se necessario, vericare l'impostazione della durezza dell'acqua - vedere IMPOSTAZIONE DELLA DUREZZA DELL'ACQUA.
Spia del sale lampeggia	Il serbatoio del sale è vuoto.	Riempire il serbatoio di sale il prima possibile. L'utilizzo dell'apparechchio sono sale più causare danni ai componenti interni.
La spia del brillante è accesa o lampeggia	Il distributore del brillante è vuoto. (Dopo il riempimento, la spia del brillante più rianerè accesa per un breve periodo).	Riempire la vaschetta con un brillante (per maggiori informazioni - vedere RIEMPIMENTO DEL DISTRIBUTORE BRILLANTANTE).
Spia di decalcificazione è accesa o lampeggia; Viene visualizzato l'allarme,DES"	Il calcare si sta accumulatingando sui componenti interni dell'apparechchio.	Decalcificare immeditamente l'apparechchio utilizzato il programma AUTOPULENTE e un pro-dotto decalcificante disponibile in commercio (vedere OPIONI E FUNZIONI). Riempire il serbatoio di sale. Vericare l'impostazione della durezza dell'acqua. Se l'apparechchio non viene decalcifica- to, smetterà di funzionale.
La lavastoviglie non si avvia o i comandi non rispondono.	L'apparechchio non è stato collegato correttamente all'alimentazione elettrica.	Inserire la spina nella presa di corrente.
	Mancanza di corrente.	Per motivi di sicurezza, la lavastoviglie non si riavlierà automaticamente al ritorno della corrente. Apire la porta, premere il tasto AVVIO/Pausa e richidere la porta entro 4 secondi.
	Mancata chiusura della porta lavastoviglie. Il perno NaturalDry non viene inserto.	Singere con decisione la porta fino ad averire il caratteristico "click".
	Un ciclo viene interrotto dall'aperture della porta per più di 4 secondi.	Premere AVVIO/Pausa e chiudere la porta entro 4 secondi.
	Il pannello di controllo non risponde o viene visualizzato F6 E1.	Spagnere l'apparechchio premendo il pulsante ACCENSIONE/SPEGNIMENTO/Ripristino, riaccender-lo dato circa un minuto e riavviare il programma. Se il problema persistsente, staccare l'apparechchio alla rete elettrica per un minuto, quando ricollegarlo.
Lo scarico della lavastoviglie non avviene. Sul display viene visualizzato: F7 E3 o F9 E1	Il filtrò è intasato da residui di cibo o calcare.	Pulire il filtrò e decalcificare l'apparechchio (vedere PULIZIA DEL GRUPPO FILTRO e ISTRUZIONI PER LA DECALCIFACZAIONE).
	Il tubo flessibile di drenaggio è attorcigliato.	Controllare il tubo flessibile di scarico (vedere ISTRUZIONI DI INSTALLAZIONE).
	Tubo di scarico del lavandino ostruito. Pulire il tubo di scarico del lavandino.	Il tubo di scarico del lavandino.
La rumorosità della lavastoviglie non viscassa.	Le stoviglie si scontrano l'une con l'altra.	Posizionare correttamente le stoviglie (vedere CARICAMENTO DEI CESTELLI).
	È presente una quantità eccessiva di schiuma.	Il detersivo non è stato dosato in modo corretto oppure non è del tipo adatto alle lavastoviglie (vedere RIEMPIMENTO DEL DISTRIBUTORE DETERSIVO). Per riavviare il ciclo in corso, spegnere e riaccendere la lavastoviglie, scegliere un nuovo programma, premere AVVIO/Pausa e chiudere lo sportello entro 4 secondi. Non aggliungere altri detersivo.
	Le stoviglie non sono state disposte correttamente.	Sistemare le stoviglie nel tipo corretto (vedere CARICAMENTO DEI CESTELLI).
	Il filtrò è intasato da residui di cibo o calcare.	Pulire il gruppo filtrò (vedere CURA E MANUTENZIONE).
Le stoviglie non risultano pulite.	Le stoviglie non sono state disposte correttamente.	Sistemare le stoviglie nel tipo corretto (vedere CARICAMENTO DEI CESTELLI).
	Impedimento nella rotazione dei bracci aspersori a causa dell'interferenza dei piatti.	Sistemare le stoviglie nel tipo corretto (vedere CARICAMENTO DEI CESTELLI). Verificare che il cestello superiore sia nella posizione corretta e, se necessario, regolarlo (solevarlo).
	Il ciclo di lavaggio è eccessivamente delicato.	Selezionare un ciclo di lavaggio appropriato (vedere TABELLA DEI PROGRAMMI).
	È presente una quantità eccessiva di schiuma.	Il dosaggio del detersivo non è stato stabilito in modo corretto oppure il detersivo non è del tipo adatto alle lavastoviglie (vedere RIEMPIMENTO DEL DISTRIBUTORE DETERSIVO).
	Il tappo del vano del brillantante non è stato chiuso correttamente.	Accertarsi che il tappo sul distributore brillantante sia chiuso.
	Il filtrò è intasato da residui di cibo o calcare.	Pulire il filtrò e decalcificare l'apparechcio (vedere PULIZIA DEL GRUPPO FILTRO).
	Il serbatoio del sale è vuoto.	Riempire il serbatoio del sale (vedere RIEMPIMENTO DEL SERBATOTO SALE).
PROBLEMI POSSIBILI CAUSE SOLUZIONE
La lavastoviglie non esegue il carico dell'acqua. Il display在哪: H2O e é accende; suona l'allarme acustico.	Assenza di alimentazione idrica o rubinetto chiuso. Il tubo flessibile di ingresso dell'acqua è attorci-gliato. La griglia nel tubo flessibile di ingresso dell'acqua è intasata; è necessario pulirlo.
La lavastoviglie termina il ciclo di lavaggio troppo presto. Il display在哪: F8 E3	Il filtrò è intasato da residui di cibo o calcare. Il tubo di scarico è posizionato troppo in basso o create un effetto sifone nell'impianto di scarico domestico. è presente una quantitàccessiva di schiuma. Aria nella rete idrica.
Le stoviglie non vengono asciugate bene.	Il brillantante non è presente o il dosaggio è troppo basso. Le stoviglie sono state scaricate dopo l'aperatura automatica della porta, ma prima della fine del ciclo effettivo. Le stoviglie sono troppo distese. Il ciclo selezionato non predeve la fase di asciugatura. Piatti in materiale antiaderente o in plastica.
I piatti e i bicchieri presentano striature blu o sfumature bluastre.	La dose di brillantante èccessiva. Regolare il dosaggio su un'impostazione più bassa.
I piatti e i bicchieri sono ricoperti di calcare o di una pelli-cola biancastra.	Il serbatoio del sale è vuoto. L'impostazione della durezza dell'acqua è troppo Bassa. Tappo del serbatoio sale non correttamente chiuso. Il serbatoio del brillantante è vuoto o il dosaggio delibrantante è insufficiente.
La lavastoviglie indica: F8 E5	La valvola è bloccata o difettosa.

Documentazione normativa, documentazione standard, ordinazione di pezzi di ricambio e altre informazioni sul prodotto possono essere reperite:

• Usare il codice QR e visitando il loro site web docs.whirlpool.eu/docs
• Visitando il nostro site web parts-selfservice.europeanappliances.com
• Oppure, contattare il Servizio Assistenza Tecnica (al numero di Telefono riportato sul librettto di garanzia).
  Quando si contatta il Servizio Assistenza Tecnica, fornire i codici presenti sulla targhetto matricola del prodo

I dati del modello possono essere richiamati usando il codice QR riportato sull'etichetta energetica. L'etichetta riportaanche i codice identificativo del modello che puosessereutilizzato per consultare il portale di registrazione su https://eprel.ec.europa.eu

DESCALCIFICAR - Alarme - Foi detetada acumulacao de calcario nos components internos da maquina. Verifie se a Definicao de Dureza da Agua está no valor correto e se o deposito de sal tem sal (consulte PRIMEIRA UTILIZATION), deposito utilizes um produto descalcificado (recomenda-se a marca WPro) com o programa Limpeza Automática. Apos uma descalcifica o bem sucedida, oicone delexara de ser exibido. «Se le azioni di cui supra non vengono eseguite, te prestazioni del prodotto si deteriorano. L'avviso DESCALCIFICAR inizIERA a lampeggiere e l'allarme «dES» apparirà sul display. Se non si interviene, l'apparecchio consentirà di avviare solo un certo numero di cicii (indicato durante la visualizzazione dell'allarme «dES») e quindi si BLOCCHERA per evitare dani ai componenti, rendendo disponibile solo il programma Limpeza Automática. Esegundo una decalcificazione completa, il prodotto si sblocca.

In caso di quantità estremamente elevate di calcare, potrebbe essere necessario eseguire la decalcificazione due volte per essere efficiente.
