MANUALE UTENTE GKS 18V-57-2 GX Professional BOSCH

It istruzioni originali

ro Instructioni originale

(19) (18) (16) (17) (21) (1) (3) (2) (4) (22) (20) (14) (5) (7) (6) (8) (10) (11) (9) (23) (12) (13) (38) (15)

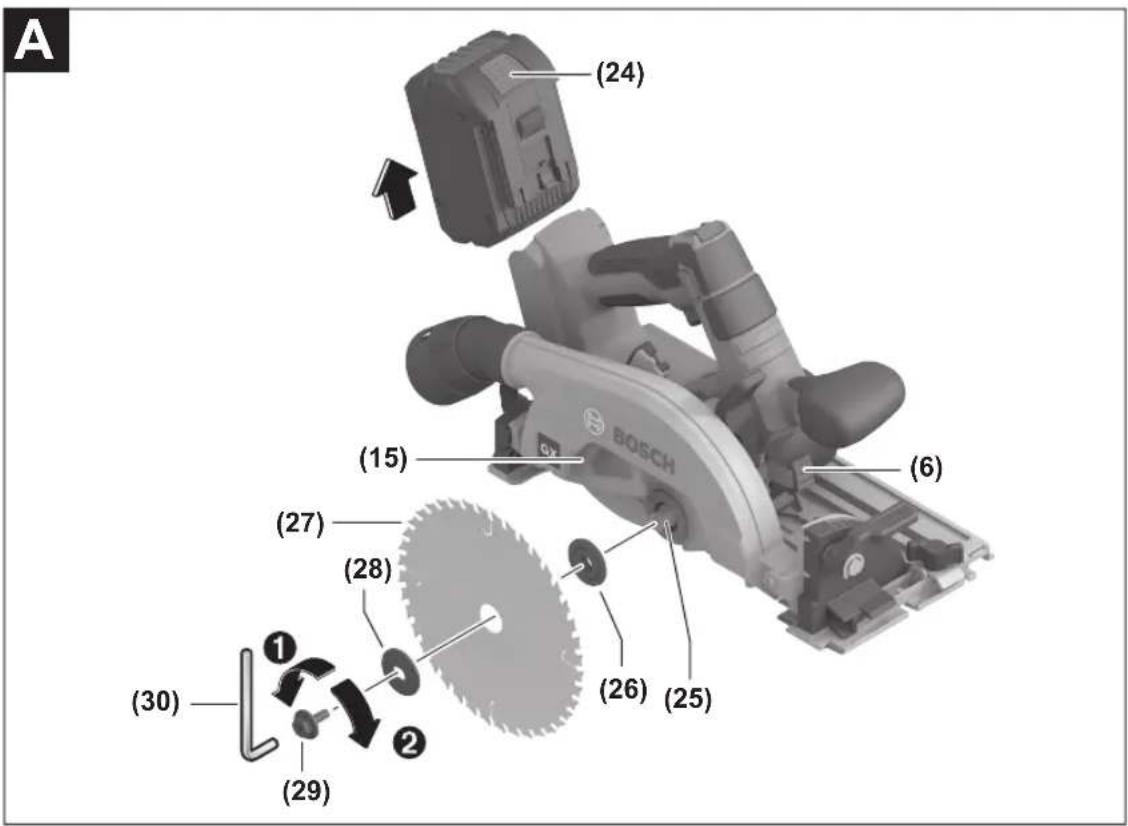

A (24) (15) (6) (27) (28) (26) (25) (30) (29) ①

4

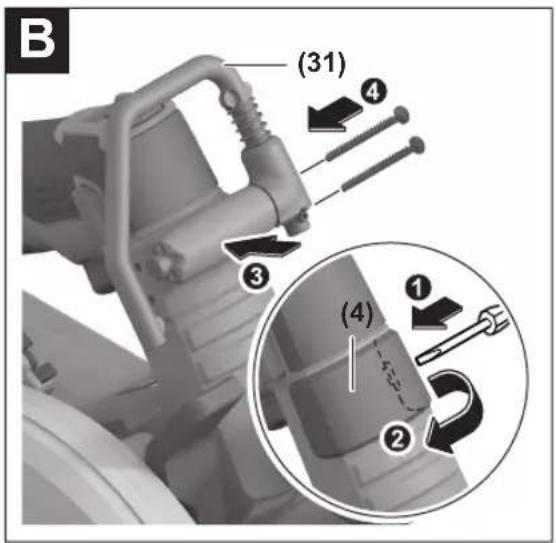

B (31) ④ ③ (4) ① ②

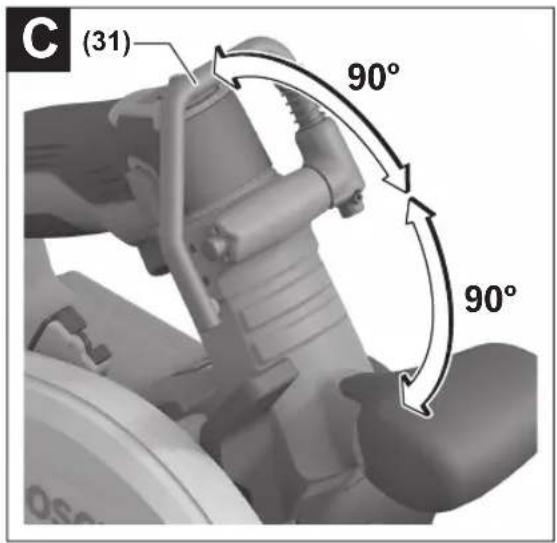

(31) 90° 90°

(28) Flange de aperto

Avvertenze di sicurezza

Avvertenze generali di sicurezza per elettroutensili

ATTENZIONE

Leggere tutte le avvertenze di pericolo, le istruzioni operative, le fi-

gure e le specifiche fornite in dotazione al presente elet-troutensile. Il mancato rispetto di tutte le istruzioni sottoelencate potrà comportare il pericolo di scosse elettriche, incendi e/o gravi lesioni.

Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura.

Il termine "elettroutensile" riportato nelle avvertenze fa riferimento ai dispositivi dotati di alimentazione elettrica (a filo) o a batteria (senza filo).

Sicurezza della postazione di lavoro

▶ Conservare l'area di lavoro pulita e ben illuminata. Zone disordinate o buie possono essere causa di incidenti.
Evitare di impiegare l'elettroutensile in ambienti soggetti al rischio di esplosioni nei quali siano presenti liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas.
- Tenere lontani i bambini ed altre persone durante l'impiego dell'elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull'elettroutensile.

Sicurezza elettrica

La spina di allacciamento alla rete dell'elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare qualsivoglia modifica alla spina. Non utilizzare spine adattatrici con elettroutensili dotati di

collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.

Evitare il contatto fisico con superfici collegate a terra, come tubi, radiatori, fornelli elettrici e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa.
- Custodire l'elettroutensile al riparo dalla pioggia o dall'umidità.. La penetrazione dell'acqua in un elettroutensile aumenta il rischio di una scossa elettrica.
Non usare il cavo per scopi diversi da quelli previsti. Non usare il cavo per trasportare o appendere l'elet-troutensile, né per estrarre la spina dalla presa di cor-rente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e parti della macchina in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d'insorgenza di scosse elettriche.
Se si utilizza l'elettroutensile all'aperto, impiegare un cavo di prolunga adatto per l'uso all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.
Qualora non fosse possibile evitare di utilizzare l'elettroutensile in un ambiente umido, usare un interruttorre di protezione dalle correnti di guasto (RCD). L'uso di un interruttore di sicurezza riduce il rischio di una scossa elettrica.

Sicurezza delle persone

Quando si utilizza un elettroutensile è importante re-stare vigili, concentrarsi su ciò che si sta facendo ed operare con giudizio. Non utilizzare l'elettroutensile in caso di stanchezza o sotto l'effetto di droghe, alcool o medicinali. Un attimo di distrazione durante l'uso dell'elettroutensile può essere causa di gravi incidenti.
Utilizzare gli appositi dispositivi di protezione individuali. Indossare sempre gli occhiali protettivi. L'im-piego, in condizioni appropriate, di dispositivi di protezione quali maschera antipolvere, scarpe antinfortunistiche antiscivolo, elmetto di protezione, protezioni acustiche, riduce il rischio di infortuni.
Evitare l'accensione involontaria dell'elettroutensile. Prima di collegare l'elettroutensile all'alimentazione di corrente e/o alla batteria, prima di prenderlo o trasportarlo, assicurarsi che sia spento. Tenendo il dito sopra l'interruttore mentre si trasporta l'elettroutensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti.
Prima di accendere l'elettroutensile togliere qualsiasi attrezzo di regolazione o chiave utilizzata. Un accessorio oppure una chiave che si trovi in una parte rotante della macchina può provocare seri incidenti.
Evitare di assumere posture anomale. Mantenere appoggio ed equilibrio adeguati in ogni situazione. In questo modo è possibile controllare meglio l'elettroutensile in caso di situazioni inaspettate.
Indossare indumenti adeguati. Non indossare vestiti larghi, né gioielli. Tenere capelli e vestiti lontani da

parti in movimento. Vestiti larghi, gioielli o capelli lunghi potranno impigliarsi in parti in movimento.

Se l'utensile è dotato di un apposito attacco per dispositivi di aspirazione e raccolta polvere, accertarsi che gli stessi siano collegati ed utilizzati in modo conforme. L'utilizzo di un'aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.
Evitare che la confidenza derivante da un frequente uso degli utensili si trasformi in superficialità e venga-no trascurate le principali norme di sicurezza. Una mancanza di attenzione può causare gravi lesioni in una frazione di secondo.

Trattamento accurato ed uso corretto degli elettroutensili

Non sottoporre l'elettroutensile a sovraccarico. Utilizzare l'elettroutensile adeguato per l'applicazione specifica. Con un elettroutensile adatto si lavora in modo migliore e più sicuro nell'ambito della sua potenza di prestazione.
Non utilizzare l'elettroutensile qualora l'interruttore non consenta un'accensione/uno spegnimento corretti. Un elettroutensile con l'interruttore rotto è pericoloso e deve essere aggiustato.
▶ Prima di eseguire eventuali regolazioni, sostituire accessori o riporre la macchina al termine del lavoro, estrarre sempre la spina dalla presa di corrente e/o togliere la batteria, se rimovibile. Tale precauzione eviterà che l'elettroutensile possa essere messo in funzione involontariamente.
Riporre gli elettroutensili fuori della portata dei bambini durante i periodi di inutilizzo e non consentire l'uso degli utensili stessi a persone inesperte o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza.
Eseguire la manutenzione degli elettroutensili e relativi accessori. Verificare la presenza di un eventuale disallineamento o inceppamento delle parti mobili, la rottura di componenti o qualsiasi altra condizione che possa pregiudicare il corretto funzionamento dell'elettroutensile stesso. Se danneggiato, l'elettroutensile dovrà essere riparato prima dell'uso. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata poco accuratamente.
Mantenere gli utensili da taglio affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s'inceppano meno frequentemente e sono più facili da condurre.
Utilizzare sempre l'elettroutensile, gli accessori e gli utensili specifici ecc. in conformità alle presenti istruzioni, tenendo conto delle condizioni di lavoro e delle operazioni da eseguire. L'impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.
▶ Mantenere impugnature e superfici di presa asciutte, pulite e prive di olio e grasso. Impugnature e superfici

di presa scivolose non consentono di manipolare e controllare l'utensile in caso di situazioni inaspettate.

Trattamento ed utilizzo appropriato di utensili dotati di batterie ricaricabili

Per ricaricare la batteria utilizzare solo il dispositivo di carica consigliato dal produttore. Per un dispositivo di carica previsto per un determinato tipo di batteria sussiste pericolo di incendio se viene utilizzato con un tipo diverso di batteria ricaricabile.
Utilizzare gli elettroutensili solo con le batterie esplicitamente previste. L'uso di batterie ricaricabili di tipo diverso potrà dare insorgenza a lesioni e comportare il rischio d'incendi.
Durante i periodi di inutilizzo, conservare la batteria lontano da oggetti metallici quali fermagli, monete, chiavi, chiodi, viti ed altri piccoli oggetti metallici che potrebbero creare una connessione tra i terminali. Un eventuale corto circuito tra i contatti dell'accumulatore potrà dare origine a bruciature o ad incendi.
In caso di condizioni d'uso non conformi, si può verificare la fuoriuscita di liquido dalla batteria. Evitare il contatto. In caso di contatto accidentale, risciacquare con acqua. Qualora il liquido venisse in contatto con gli occhi, richiedere inoltre assistenza medica. Il liquido fuoriuscito dalla batteria ricaricabile potrà causare irritazioni cutanee o ustioni.
Non utilizzare una batteria, né un utensile danneggiati o modificati. Batterie danneggiate o modificate possono comportare problemi non prevedibili, causando incendi, esplosioni e possibili lesioni.
▶ Non esporre una batteria o un elettroutensile al fuoco o a temperature eccessive. L'esposizione al fuoco o a temperature superiori a 130 °C può causare esplosioni.
Seguire tutte le istruzioni di carica e non ricaricare la batteria o l'elettroutensile fuori dal campo di temperatura indicato nelle istruzioni stesse. Una carica non corretta, o fuori dal campo di temperatura indicato, può comportare danni alla batteria ed aumentare il pericolo di incendio.

Assistenza

▶ Fare riparare l'elettroutensile da personale specializzato ed utilizzando solo parti di ricambio identiche. In tale maniera potrà essere salvaguardata la sicurezza dell'elettroutensile.
▶ Non eseguire mai la manutenzione di batterie danneggiate. La manutenzione di batterie ricaricabili andrà effettuata esclusivamente dal produttore o da fornitori di servizi appositamente autorizzati.

Avvertenze di sicurezza per seghe circolari

Procedure di taglio

▶ bRICOLO: mantenere le mani a distanza dall'area di taglio e dalla lama. Mantenere l'altra mano sull'im-pugnatura supplementare, oppure sulla carcassa mo-

60 | Italiano

tore. Tenendo l'utensile da taglio con entrambe le mani, si eviterà il rischio di lesioni da parte della lama.

▶ Non inserire le mani sotto al pezzo in lavorazione. La protezione non comprende la zona della lama sotto al pezzo in lavorazione.
Regolare la profondità di taglio in base allo spessore del pezzo in lavorazione. Nella zona sotto al pezzo in lavorazione dovrà essere visibile meno di un intero dente della lama.
Non tenere mai il pezzo in lavorazione fra le mani o sulle gambe durante il taglio. Assicurare il pezzo in lavorazione su una superficie stabile. È importante sostenere correttamente il pezzo in lavorazione, in modo da ridurre al minimo rischi per l'incolumità, inceppamenti della lama o perdite di controllo.
▶ Afferrare e tenere l'elettroutensile esclusivamente dalle superfici isolate dell'impugnatura qualora si eseguano operazioni in cui l'utensile da taglio potrebbe venire a contatto con cavi elettrici nascosti. In caso di contatto con un cavo sotto tensione, la tensione potrebbe trasmettersi anche alle parti metalliche esposte dell'elet-troutensile, provocando la folgorazione dell'utilizzatore.
▶ Quando si esegue un taglio longitudinale, utilizzare sempre una guida parallela o una guida per bordi rettilinei. In tale modo, il taglio risulterà più preciso e si ridurrà il rischio d'inceppamento della lama.
Utilizzare sempre lame con foro per il mandrino di forma e dimensioni corrette (forma quadrangolare o circolare). L'utilizzo di lame non coincidenti con il fissaggio della sega comporterebbe un funzionamento scentrato, con conseguente perdita di controllo.
Non utilizzare in alcun caso rondelle o bulloni per lame danneggiati o di tipo non corretto. Le rondelle e il bullo-ne delle lame sono stati progettati espressamente per l'utensile da taglio del caso, per garantirne un funzionamento sicuro e prestazioni ottimali.

Cause dei contraccolpi e relative avvertenze

- I contraccolpi sono reazioni improvvisse derivati da intrappolamento, inceppamento o disallineamento di una lama, a causa dei quali la sega, fuori controllo, fuoriesce dal pezzo in lavorazione in direzione dell'utilizzatore.

- Se la lama rimane intrappolata o fortemente inceppata nell'intaglio, essa si arresterà e la reazione del motore farà arretrare rapidamente l'unità in direzione dell'utilizzatore.

- Se la lama si torce o si disallinea all'interno del taglio, i denti sul dorso della lama stessa potrebbero penetrare nella superficie del materiale, facendola improvvisamente risalire dall'intaglio e proiettandola all'indietro in direzione dell'utilizzatore.

I contraccolpi sono causati da un impiego errato della sega e/o da procedure o condizioni d'impiego non conformi e si possono evitare adottando le precauzioni indicate di seguito.

Mantenere una salda presa sull'utensile da taglio con entrambe le mani e posizionare le braccia in modo da poter contrastare eventuali forze di contraccolpo. Posizionarsi sull'uno o sull'altro lato rispetto alla lama,

evitando di collocarsi in linea con la lama stessa. Un contraccolpo potrebbe proiettare l'utensile da taglio all'indietro; tuttavia, l'utilizzatore può controllare le forze di contraccolpo, adottando le opportune precauzioni.

Qualora la lama si inceppi, o se occorre interrompere il taglio per qualsiasi ragione, rilasciare l'interruttore e mantenere fermo l'utensile da taglio fino a quando la lama non si sia completamente arrestata. Non tentare in alcun caso di rimuovere l'utensile da taglio dal pezzo in lavorazione, né di estrarlo all'indietro, quando la lama sia ancora in rotazione o possano verificarsi contraccolpi. Ricercare la causa dell'inceppamento della lama e adottare gli opportuni provvedimenti.
▶ Quando si riavvia la sega nel pezzo in lavorazione, centrare la lama nell'intaglio, affinché i denti siano incastrati nel materiale. Se una lama è inceppata, essa potrebbe risalire dal pezzo in lavorazione o provocare contraccolpi al riavvio dell'utensile da taglio.
Sostenere i pannelli di grandi dimensioni, per ridurre al minimo gli inceppamenti e i contraccolpi della lama. I pannelli di grandi dimensioni tendono a flettersi sotto il loro peso. I supporti andranno posti sotto al pannello, su entrambi i lati, in prossimità della linea di taglio e del bordo del pannello stesso.
Non utilizzare lame che abbiano perso il filo, oppure danneggiate. Lame non affiliate o con dentatura non appropriata creerebbero intagli troppo stretti, causando eccessivo attrito, inceppamenti della lama e contraccolpi.
Le leve di fissaggio, che regolano la profondità della lama e l'inclinazione del taglio, dovranno essere serrate e ben salde in posizione prima d'iniziare il taglio. Eventuali spostamenti della regolazione della lama durante il taglio potrebbero causare inceppamenti e contraccolpi.
Adottare particolare cautela nell'eseguire tagli su pareti preesistenti o su altri punti non visibili. La parte sporgente della lama potrebbe tagliare oggetti che causano contraccolpi.

Funzione della protezione inferiore

Prima di ogni utilizzo, controllare che la protezione inferiore sia chiusa correttamente. Non utilizzare la sega se la protezione inferiore non si sposta liberamente e non si chiude istantaneamente. Non fissare, né serrare in alcun caso la protezione inferiore in posizione aperta. In caso di caduta accidentale della sega, la protezione inferiore potrebbe piegarsi. Sollevare la protezione inferiore con l'impugnatura retrattile ed accertarsi che la protezione si sposti liberamente e non entri in contatto con la lama, né con alcuna altra parte, a tutti gli angoli e a tutte le profondità di taglio.
Controllare la funzionalità della molla della protezione inferiore. Qualora la protezione o la molla non funzionino correttamente, prima di utilizzare l'utensile occorrerà sottoporle a manutenzione. La protezione inferiore potrebbe funzionare lentamente in caso di parti danneggiate, depositi di gomma o accumuli di frammenti.

La protezione inferiore può essere retratta manualmente soltanto per eseguire tagli speciali, quali ad esempio "tagli ad immersione" o "tagli misti". Sollevare la protezione inferiore agendo sull'impugnatura retrattile; la protezione inferiore andrà rilasciata non appena la lama penetra nel materiale. Per tutti gli altri tipi di taglio, la protezione inferiore deve funzionare automaticamente.
Accertarsi sempre che la protezione inferiore copra la lama, prima di sistemare la sega sul banco o sul pavimento. Una lama non protetta che ruoti per inerzia farà spostare all'indietro la sega, che taglierà qualunque cosa si trovi sul percorso. Tenere presente il tempo di arresto della lama successivamente al rilascio dell'interruttore.

Avvertenze di sicurezza supplementari

▶ Non inserire le mani nella zona di espulsione trucioli. Le parti rotanti potrebbero causare lesioni.
▶ Non eseguire lavori verso l'alto con la sega. In questo modo non si avrebbe sufficiente controllo sull'elettroutensile stesso.
Al fine di rilevare linee di alimentazione nascoste, utilizzare apparecchiature di ricerca adatte oppure rivolgersi alla società erogatrice locale. Un contatto con cavi elettrici può provocare lo sviluppo di incendi e di scosse elettriche. Danneggiando una tubazione del gas si può creare il pericolo di esplosioni. Penetrando una tubazione dell'acqua si provocano danni materiali.
Durante il lavoro, trattenere saldamente l'elettroutensile con entrambe le mani ed assumere una posizione sicura. Con entrambe le mani l'elettroutensile viene condotto in modo più sicuro.
▶ Non utilizzare l'elettroutensile in modo stazionario su un banco. Non è concepito per l'impiego con un banco sega.
In caso di tagli dal pieno eseguiti non ad angolo retto, assicurare la piastra di guida della sega affinché non possa spostarsi di lato. Uno spostamento laterale può provocare l'inceppamento della lama e, di conseguenza, un contraccolpo.
Fissare il pezzo in lavorazione. Un pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utilizzando un apposito dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano.
Prima di posare l'elettroutensile, attendere sempre che si sia arrestato completamente. L'accessorio può incepparsi e comportare la perdita di controllo dell'elet-troutensile.
▶ Non utilizzare lame in acciaio HSS. Le lame di questo tipo possono rompersi facilmente.
▶ Non tagliare metalli ferrosi. I trucioli incandescenti possono incendiare il sistema di aspirazione della polvere.
- Indossare una maschera di protezione contro la polvere.
In caso di danni o di utilizzo improprio della batteria, vi è rischio di fuoriuscita di vapori. La batteria può incendiarsi o esplodere. Far entrare aria fresca nell'am-

biente e contattare un medico in caso di malessere. I vapori possono irritare le vie respiratorie.

▶ Non aprire la batteria. Vi è rischio di cortocircuito.
Qualora si utilizzino oggetti appuntiti, come ad es. chiodi o cacciaviti, oppure se si esercita forza dall'esterno, la batteria potrebbe danneggiarsi. Potrebbe verificarsi un cortocircuito interno e la batteria potrebbe incendiarsi, emettere fumo, esplodere o surriscaldarsi.
Utilizzare la batteria solo per prodotti del produttore. Soltanto in questo modo la batteria verrà protetta da pericolosi sovraccarichi.

Proteggere la batteria dal calore, ad esempio anche da irradiazione solare continua, fuoco, sporcizia, acqua ed umidità. Sussiste il pericolo di esplosioni e cortocircuito.

Descrizione del prodotto e dei servizi forniti

Leggere tutte le avvertenze e disposizioni di sicurezza. La mancata osservanza delle avvertenze e disposizioni di sicurezza può causare folgorazioni, incendi e/o lesioni di grave entità.

Si prega di osservare le immagini nella prima parte delle istruzioni per l'uso.

Utilizzo conforme

Utilizzandolo su appoggi fissi, l'elettroutensile è idoneo per eseguire nel legno tagli longitudinali e trasversali sia in linea retta sia obliqui.

Componenti illustrati

La numerazione dei componenti raffigurati è riferita all'illustrazione dell'elettroutensile nella pagina con rappresentazione grafica.

(1) Interruttore di avvio/arresto
(2) Dispositivo di blocco dell'interruttore di avvio/arresto
(3) Tasto di preselezione della profondità di taglio
(4) Copertura gancio di sospensione
(5) Impugnatura supplementare
(6) Pulsante di bloccaggio dell'alberino
(7) Luce di lavoro
(8) Piastra di base
(9) Scala per angolo obliquo
(10) Levetta di bloccaggio per preselezione dell'angolo obliquo
(11) Vite ad alette per guida parallela (lato anteriore)
(12) Marcatura di taglio a 45°
(13) Marcatura di taglio a 0°
(14) Leva di regolazione per cuffia di protezione oscillante

62 | Italiano

(15) Cuffia di protezione oscillante
(16) Vite ad alette per preselezione dell'angolo obliquo
(17) Cuffia di protezione
(18) Espulsione dei trucioli
(19) Batteria ^a)
(20) Vite ad alette per guida parallela (lato posteriore)
(21) Scala della profondità di taglio
(22) Interfaccia di comando
(23) Impugnatura (superficie di presa isolata)
(24) Tasto di sbloccaggio della batteria ^a)
(25) Alberino della sega
(26) Flangia di montaggio
(27) Lama circolare ^a)
(28) Flangia di serraggio
(29) Vite di serraggio con disco
(30) Chiave a brugola
(31) Gancio di sospensione ^a)

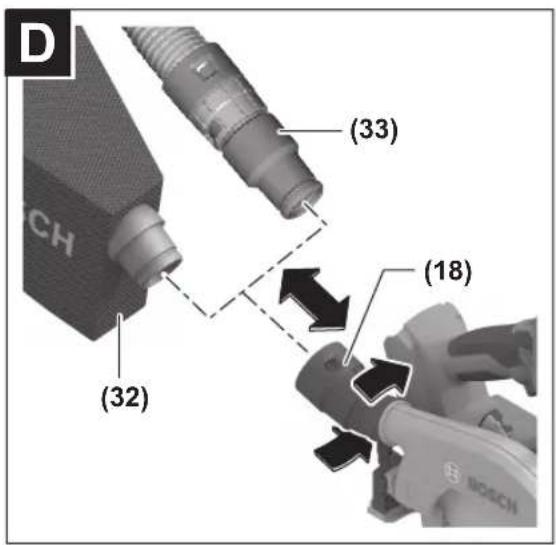

(32) Cassetta di raccolta polvere/trucioli ^a)
(33) Tubo flessibile di aspirazione ^a)
(34) Scanalatura per sistemi a binari di guida Bosch e Mafell
(35) Scanalatura per sistemi a binari di guida Festool e Makita
(36) Binario di guida ^a)
(37) Coppia di morsetti a vite ^a)
(38) Guida parallela
(39) Marcatura della scala per l'angolo obliquo
(40) Vite di regolazione della marcatura della scala per l'angolo obliquo
(41) Marcatura bianca sulla scala della profondità di taglio per taglio con binario di guida
(42) Marcatura rossa sulla scala della profondità di taglio per taglio senza binario di guida
(43) Indicatore Stop Control On/Off (interfaccia di comando)
(44) Tasto di avvio/arresto Stop Control (interfaccia di comando)
(45) Indicatore di stato dell'elettroutensile (interfaccia di comando)
(46) Tasto di preselezione del numero di giri (interfaccia di comando)
(47) Indicatore del livello del numero di giri/modalità (interfaccia di comando)
(48) Indicatore di temperatura (interfaccia di comando)
(49) Indicatore del livello di carica della batteria (interfaccia di comando)

(50) Indicatore di modalità ECO (interfaccia di comando)

a) L'accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L'accessorio completo è contenuto nel nostro programma accessori.

Dati tecnici

Sega circolare GKS 18V-57-2 GX
Codice prodotto		3 601 FC1 0..
Tensione nominale V 18	=
Numero di giri a vuoto nomi-nale ^a)	min ^1	5000
Profondità di taglio max.
– Con angolo obliquo di 0° mm 57
– Con angolo obliquo di 45° mm 42
Bloccaggio dell'alberino ●
Dimensioni della piastra di base	mm 164 x 305
Diametro della lama mm 165
Spessore max. del corpo la-ma	mm 1,8
Spessore min. del corpo la-ma	mm 0,9
Foro di attacco mm 20
Peso ^b)	kg 4,7
Temperatura ambiente con-sigliata in fase di ricarica	°C 0 ... +35
Temperatura ambiente con-sentita durante il funziona-mento ^c) e per lo stoccaggio	°C -20 ... +50
Batterie consigliate GBA 18V...		≥ 2,0 AhProCORE18V...≥ 4,0 Ah
Caricabatteria consigliati GAL 18...		GAX 18...GAL 36...

A) Misurazione a 20-25 °C con batteria GBA 18V 5.5Ah.
B) in funzione della batteria utilizzata
C) prestazioni ridotte in caso di temperature < 0 °C
I valori possono variare a seconda del prodotto ed essere soggetti a condizioni di impiego e ambientali. Per maggiori informazioni, consultare il sito www.bosch-professional.com/wac.

Informazioni su rumorosità e vibrazioni

Valori di emissione acustica rilevati conformemente a EN 62841-2-5.

Il livello di rumorosità ponderato A dell'elettroutensile è tipicamente di: Livello di pressione acustica 96 dB(A); Livello di potenza sonora 104 dB(A). Grado d'incertezza K = 3 dB.

Indossare protezioni per l'udito!

Valori di oscillazione totali a_h (somma vettoriale delle tre direzioni) e grado d'incertezza K, rilevati conformemente a EN 62841-2-5:

Taglio su legno: a_n=2,5 m/s^2 , K=1,5 m/s^2

Il livello di vibrazione ed il valore di emissione acustica indicati nelle presenti istruzioni sono stati rilevati conformemente ad una procedura di misurazione unificata e sono utilizzabili per confrontare gli elettroutensili. Le stesse procedure sono idonee anche per una valutazione temporanea del livello di vibrazione e dell'emissione acustica.

Il livello di vibrazione ed il valore di emissione acustica sono riferiti agli impieghi principali dell'elettroutensile; qualora, tuttavia, l'elettroutensile venisse utilizzato per altre applicazioni, oppure con accessori differenti o in caso di insufficiente manutenzione, il livello di vibrazione ed il valore di emissione acustica potrebbero variare. Ciò potrebbe aumentare sensibilmente l'emissione di vibrazioni e l'emissione acustica sull'intero periodo di funzionamento.

Per valutare con precisione i valori di vibrazione e di emissione acustica, andranno considerati anche i periodi nei quali l'utensile sia spento, oppure acceso, ma non utilizzato. Ciò potrebbe ridurre sensibilmente l'emissione di vibrazioni e l'emissione acustica sull'intero periodo di funzionamento.

Adottare misure di sicurezza supplementari per proteggere l'operatore dall'effetto delle vibrazioni: ad esempio, sottoponendo a manutenzione l'elettroutensile e gli utensili accessori, mantenendo calde le mani e organizzando i vari processi di lavoro.

Batteria

Bosch vende elettroutensili a batteria anche senza batteria. Per sapere se nella dotazione dell'elettroutensile è compresa una batteria, leggere quanto riportato sulla confezione.

Ricarica della batteria

▶ Utilizzare esclusivamente i caricabatterie indicati nei dati tecnici. Soltanto questi caricabatterie sono adatti alle batterie al litio utilizzate nell'elettroutensile.

Avvertenza: a causa delle norme internazionali per il trasporto, le batterie al litio vengono fornite parzialmente cariche. Per assicurare la piena potenza della batteria, ricaricarla completamente prima dell'impiego iniziale.

Introduzione della batteria

Spingere la batteria carica nell'apposito alloggiamento, sino a farlo scattare udibilmente in posizione.

Rimozione della batteria

Per rimuovere la batteria, premere il tasto di sbloccaggio ed estrarla. Durante tale operazione, non esercitare forza.

La batteria è dotata di 2 livelli di bloccaggio, preposti ad impedire che la batteria stessa cada all'esterno, qualora il tasto di sbloccaggio batteria venga premuto inavvertitamente. Sino a quando la batteria è inserita nell'elettroutensile, essa viene mantenuta in posizione da un'apposita molla.

Indicatore del livello di carica della batteria

Avvertenza: non tutti i tipi di batteria dispongono di un indicatore del livello di carica.

I LED verdi dell'apposito indicatore indicano il livello di carica della batteria. Per ragioni di sicurezza, il livello di carica si può verificare esclusivamente ad elettroutensile fermo.

Per visualizzare il livello di carica, premere il tasto dell'indicatore livello di carica della batteria. Giò sarà possibile anche a batteria rimossa.

Se premuto il tasto dell'indicatore livello di carica della batteria non si illumina alcun LED, ciò significa che la batteria è difettosa e che deve essere sostituita.

Il livello di carica della batteria verrà visualizzato anche sull'interfaccia di comando (vedi «Indicatori di stato», Pagina 66).

Tipo di batteria GBA 18V...

LED Capacità

Luce fissa, 3 LED verdi 60-100%

Luce fissa, 2 LED verdi 30-60%

Luce fissa, 1 LED verde 5-30%

Luce lampeggiante, 1 LED verde 0-5%

Tipo di batteria ProCORE18V...

LED Capacità

Luce fissa, 5 LED verdi 80-100%

Luce fissa, 4 LED verdi 60-80%

Luce fissa, 3 LED verdi 40-60%

Luce fissa, 2 LED verdi 20-40%

Luce fissa, 1 LED verde 5-20%

Luce lampeggiante, 1 LED verde 0-5%

Avvertenze per l'impiego ottimale della batteria

Proteggere la batteria ricaricabile da umidità ed acqua.

Conservare la batteria esclusivamente nel campo di temperatura fra -20 °C e 50 °C. Non lasciare la batteria all'interno dell'auto, ad es. nel periodo estivo.

Pulire di tanto in tanto le fessure di ventilazione della batteria ricaricabile con un pennello morbido, pulito ed asciutto. Una sensibile riduzione della durata del funzionamento dopo l'operazione di ricarica sta ad indicare che la batteria ricaricabile dovrà essere sostituita.

Attenersi alle indicazioni relative allo smaltimento.

64 | Italiano

Montaggio

Utilizzare esclusivamente lame la cui velocità massima ammessa sia maggiore di quella del funzionamento a vuoto dell'elettroutensile in dotazione.

Inserimento/sostituzione della lama circolare

▶ Prima di qualsiasi intervento sull'elettroutensile (ad es. interventi di manutenzione, sostituzione dell'accessorio ecc.), prelevare la batteria, anche nel caso in cui occorra trasportarlo o conservarlo. In caso di azionamento accidentale dell'interruttore di avvio/arresto sussiste pericolo di lesioni.
Durante il montaggio della lama, indossare guanti protettivi. Toccando la lama vi è il pericolo di incidenti.
▶ Non utilizzare in nessun caso mole abrasive come utensile accessorio.
Utilizzare esclusivamente lame che corrispondano ai dati caratteristici indicati nelle presenti istruzioni d'uso e riportati sull'elettroutensile, omologate secondo la norma EN 847-1 e munite della rispettivo contrassegno.

Selezione della lama

Una panoramica dei tipi di lame consigliati è riportata all'ultima pagina delle presenti istruzioni.

Smontaggio della lama (vedere fig. A)

Per eseguire la sostituzione degli utensili accessori, poggiare l'elettroutensile preferibilmente sul lato frontale della carcassa del motore.

• Premere il pulsante di bloccaggio dell'alberino (6) e tenerlo premuto.
  Premere il pulsante di bloccaggio dell'alberino (6) esclusivamente ad alberino della sega fermo. In caso contrario, l'elettroutensile potrebbe subire dei danni.
• Utilizzando la chiave a brugola (30) svitare la vite di bloccaggio (29) nel senso di rotazione ①.
• Ribaltare la cuffia di protezione oscillante (15) all'indietro e tenerla ferma.
• Rimuovere la flangia di serraggio (28) e la lama (27) dall'alberino della sega (25).

Montaggio della lama (vedere Fig. A)

Per eseguire la sostituzione degli utensili accessori, poggiare l'elettroutensile preferibilmente sul lato frontale della carcassa del motore.

• Pulire la lama (27) e tutti gli elementi di serraggio da montare.
• Ribaltare la cuffia di protezione oscillante (15) all'indietro e tenerla ferma.
• Applicare la lama (27) sulla flangia di montaggio (26). La direzione di taglio dei denti (direzione della freccia sulla lama) e la freccia del senso di rotazione sulla cuffia di protezione (15) dovranno coincidere.
• Applicare la flangia di serraggio (28) e avvitare la vite di serraggio (29) nel senso di rotazione ②. Prestare atten-

zione alla corretta posizione di montaggio della flangia di montaggio (26) e della flangia di serraggio (28).

• Premere il pulsante di bloccaggio dell'alberino (6) e tenerlo premuto.
• Utilizzando la chiave a brugola (30), fissare la vite di serraggio (29) nel senso di rotazione ②. La coppia di serraggio dovrà essere di 6–9 Nm, corrispondenti al serraggio manuale più ¼ di giro.

Montaggio del gancio di sospensione (vedere figg. B-C)

Rimuovere la copertura (4) a lato dell'incavo sollevandola con un cacciavite. Montare il gancio di sospensione (31) e fissarlo con due viti. Stringere le viti a 1,8 - 2 Nm. Il gancio di sospensione (31) è orientabile.

Aspirazione polvere/aspirazione trucioli

Polveri e materiali come vernici contenenti piombo, alcuni tipi di legname, minerali e metalli possono essere dannosi per la salute. Il contatto oppure l'inalazione delle polveri possono causare reazioni allergiche e/o malattie delle vie respiratorie dell'operatore oppure delle persone che si trovano nelle vicinanze.

Determinate polveri come polvere da legname di faggio o di quercia sono considerate cancerogene, in modo particolare insieme ad additivi per il trattamento del legname (cromato, protezione per legno). Materiale contenente amianto deve essere lavorato esclusivamente da personale specializzato.

• Utilizzare possibilmente un'aspirazione polvere adatta per il materiale.
• Provvedere ad una buona aerazione del posto di lavoro.
• Si consiglia di portare una mascherina protettiva con classe di filtraggio P2.

Osservare le norme in vigore nel vostro Paese per i materiali da lavorare.

▶ Evitare accumuli di polvere nella postazione di lavoro. Le polveri si possono incendiare facilmente.

Espulsione trucioli (vedere Fig. D)

L'espulsione trucioli (18) si può ruotare liberamente.

All'espulsione trucioli (18) si potrà collegare un tubo di aspirazione da 35 mm di diametro, oppure una cassetta di raccolta polvere/trucioli (32).

Per garantire un'aspirazione ottimale, l'espulsione trucioli (18) andrà pulito con regolarità.

Sistema di aspirazione esterno

Collegare il tubo di aspirazione (33) ad un aspiratore (accessorio). Una panoramica dei collegamenti ai vari tipi di aspiratori è riportata all'ultima pagina delle presenti istruzioni.

L'aspirapolvere deve essere adatto per il materiale da lavorare.

Utilizzare un aspiratore speciale, qualora occorra aspirare polveri particolarmente nocive per la salute, cancerogene o asciutte.

Utilizzo

Prima di qualsiasi intervento sull'elettroutensile (ad es. per manutenzione, sostituzione dell'accessorio ecc.), prelevare la batteria. Qualora l'interruttore di avvio/arresto venga premuto inavvertitamente, vi è rischio di lesioni.

Modalità di funzionamento

Regolazione della profondità di taglio (vedere figg. E-F)

Adattare la profondità di taglio allo spessore del pezzo in lavorazione. Nella parte inferiore del pezzo in lavorazione la lama deve uscire in misura inferiore all'altezza del dente.

Il tasto di preselezione della profondità di taglio (3) consente di regolare la profondità di taglio.

Per una profondità di taglio inferiore, allontanare la lama dalla piastra di base (8); per una profondità di taglio superiore, avvicinare la lama alla piastra di base (8). Regolare la misura desiderata sulla scala della profondità di taglio (21).

Avvertenza: utilizzare la marcatura bianca (41) sulla scala della profondità di taglio (21) per tagli con binario di guida e la marcatura rossa (42) per tagli senza binario di guida.

Impostazione dell'angolo obliquo (vedere fig. G)

Collocare l'elettroutensile preferibilmente sul alto frontale della cuffia di protezione (17).

Allentare la levetta di bloccaggio per la preselezione dell'angolo obliquo (10) e la vite ad alette (16). Ribaltare la sega lateralmente. Regolare la misura desiderata sull'apposita scala (9). Riavvitare saldamente la levetta di regolazione (10) e la vite ad alette (16).

Per riportare la sega nella posizione originaria, allentare la levetta di bloccaggio per la preselezione dell'angolo obliquo (10) e la vite ad alette (16). Portare la sega nella posizione di 0° e stringere nuovamente la levetta di bloccaggio e la vite ad alette senza esercitare pressione sulla sega.

Avvertenza: se si eseguono tagli smussati, la profondità di taglio è inferiore rispetto al valore visualizzato sulla scala della profondità di taglio (21).

Marcature di taglio

La marcatura di taglio a 0° (13) indica la posizione della lama in caso di taglio ad angolo retto. La marcatura di taglio a 45° (12) indica la posizione della lama in caso di taglio a 45°.

Per eseguire un taglio preciso, applicare la sega circolare sul pezzo in lavorazione come

indicato nell'illustrazione. È preferibile eseguire prima un taglio di prova.

Messa in funzione

Avvio/arresto

Accertarsi che sia possibile azionare l'interruttore di avvio/arresto senza lasciare l'impugnatura.

Per la messa in funzione dell'elettroutensile, azionare dapprima il dispositivo di blocco (2) e successivamente premere e l'interruttore di avvio/arresto (1) e tenerlo premuto.

Per spegnere l'elettroutensile, rilasciare l'interruttore di avvio/arresto (1).

Avvertenza: Per ragioni di sicurezza, l'interruttore di avvio/arresto (1) non può essere bloccato, ma deve invece restare costantemente premuto durante il funzionamento.

Accensione del LED luce di lavoro

II LED (7) si accenderà quando l'interruttore ON/OFF (1) verrà premuto, leggermente o completamente, consentendo d'illuminare l'area di lavoro in condizioni di luce sfavorevoli.

Freno di arresto graduale

Un freno di arresto graduale integrato riduce la fase di arresto della lama di taglio dopo l'arresto dell'elettroutensile.

Interfaccia di comando (vedere Fig. H)

L'interfaccia di comando (22) viene utilizzata per la preselezione del numero di giri, l'attivazione della funzione di sicurezza Stop Control e l'indicazione dello stato dell'elettroutensile.

Stop Control

Se la funzione Stop Control è attiva, l'elettroutensile si arresterà automaticamente una volta concluso il taglio (vale a dire, non appena la lama esce dal pezzo in lavorazione), anche se l'interruttore di avvio/arresto (1) è ancora premuto. La funzione Stop Control è disattivata di default. Per attivarla, premere l'apposito tasto (44) sull'interfaccia di comando (22).

Attenzione: in caso di tagli a velocità ridotta o a velocità di avanzamento ridotta, nonché in presenza di materiali poco spessi, la funzione potrebbe non attivarsi.

Disinserimento del contraccolpo

In caso di contraccolpo improvviso dell'elet-troutensile, per esempio a causa di un bloccaggio durante il taglio, l'alimentazione di corrente al motore viene interrotta elettronicamente.

Durante questa fase, la luce di lavoro (7) lam-

peggia con luce bianca e l'indicatore di stato (45) lampeggia con luce rossa.

Per rimettere in funzione l'elettroutensile, portare l'interruttore di avvio/arresto (1) in posizione di spegnimento e riaccendere l'elettroutensile.

Modalità ECO

Utilizzando l'elettroutensile in modalità a risparmio energetico ECO, l'autonomia della batteria si potrà estendere fino al 10%.

A modalità ECO attiva, nell'indicatore livello del numero di giri/modalità (47) verrà visualizzata la lettera E. Inoltre, si accenderà l'indicatore di modalità ECO (50).

66 | Italiano

Preselezione del numero di giri

Sono preimpostati 3 livelli di numero di giri e la modalità ECO.

La tabella seguente mostra i livelli di numero di giri e le relative velocità.

Livello del numero di giri Numero di giri [min-1]
1	2500

Livello del numero di giri Numero di giri [min ^-1 ]
2	3750
3	5000
ECO	3000 ^A)

A) ±25%
Premendo il tasto di preselezione del numero di giri (46) è possibile preselezionare il numero di giri necessario anche durante il funzionamento.

Indicatori di stato

Indicatore del livello di carica della batteria (interfaccia di comando) (49) Significato/causa Soluzione

Verde Batteria carica –

Giallo Batteria quasi scarica Sostituire o ricaricare la batteria a breve

Rosso Batteria scarica Sostituire o ricaricare la batteria

Indicatore di temperatura Significato/Causa Soluzione (48)

Giallo È stata raggiunta una temperatura critica (mo- tore, parte elettronica, batteria)

Far funzionare l'elettroutensile a vuoto e lasciarlo raffreddare

Rosso L'elettroutensile è surriscaldato e si spegne Lasciar raffreddare l'elettroutensile

Indicatore di stato dell'elettroutensile (45) Significato/causa Soluzione

Verde Stato OK -

Giallo È stata raggiunta una temperatura critica, op- pure la batteria è quasi scarica

Far funzionare l'elettroutensile a vuoto e lasciarlo raffreddare, oppure sostituire o ricaricare la batteria a breve

Rosso L'elettroutensile è surriscaldato, oppure la batteria è scarica

Lasciar raffreddare l'elettroutensile, oppure sostituire/ricaricare la batteria

Rosso lampeggiante Si è attivato lo spegnimento in caso di contraccolpo

Spegnere e riaccendere l'elettroutensile; all'occorrenza, rimuovere la batteria e reinserirla.

Indicazioni operative

Prima di qualsiasi intervento sull'elettroutensile (ad es. interventi di manutenzione, sostituzione dell'accessorio ecc.), prelevare la batteria, anche nel caso in cui occorra trasportarlo o conservarlo. In caso di azionamento accidentale dell'interruttore di avvio/arresto sussiste pericolo di lesioni.

La larghezza di taglio varia in base al tipo di lama utilizzato.

Proteggere le lame da urti e da colpi.

Operare con l'elettroutensile spingendolo in modo uniforme in direzione di taglio ed esercitando una leggera pressione per ottenere una qualità di taglio ottimale. Un avanzamento eccessivo contribuisce a ridurre sensibilmente la durata degli utensili e può danneggiare l'elettroutensile.

La prestazione di taglio e la qualità del taglio dipendono considerevolmente dallo stato e dalla forma dei denti della lama. Per questo motivo, utilizzare esclusivamente lame che siano taglienti e adatte al materiale in lavorazione.

Taglio del legno

La corretta selezione della lama viene basata sul tipo di legno, sulla qualità del legno e sul fatto se i tagli richiesti debbano essere longitudinali oppure trasversali.

Eseguendo tagli longitudinali nell'abete si producono trucioli lunghi ed a forma di spirale.

La polvere di faggio e di quercia è particolarmente pericolosa per la salute, per questo si raccomanda di lavorare esclusivamente con un sistema di aspirazione della polvere.

Utilizzo del binario di guida (vedere fig. J)

La piccola scanalatura (34) integrata nella piastra di base (8) è utilizzabile per i binari di guida indicati nella pagina degli accessori.

Taglio con binario di guida (vedere figg. K-L)

Il binario di guida (36) consente di eseguire tagli rettilinei. Il labbro di gomma sul binario di guida ha la funzione di protezione contro strappamento dei trucioli che impedisce, durante il taglio di materiali legnosi, uno strappo della superfi

cie. Per questa funzione la lama di taglio deve appoggiare con i denti direttamente sul labbro di gomma.

Prima di eseguire il primissimo taglio con il binario di guida, il labbro di gomma deve essere adattato alla sega circolare utilizzata. (36). Per fare ciò, posizionare il binario di guida (36) per l'intera lunghezza su un pezzo in lavorazione. Regolare una profondità di taglio di ca. 9 mm e un angolo obliquo perpendicolare. Accendere la sega circolare e condurla in modo uniforme e con leggera spinta in direzione del taglio.

La scanalatura (34) è adatta per sistemi a binari di guida Bosch e Mafell.

La scanalatura (35) è adatta per sistemi a binari di guida Festool e Makita.

Taglio con guida parallela (vedere figg. M - O)

La guida parallela (38) consente la realizzazione di tagli precisi lungo il bordo del pezzo in lavorazione o il taglio di strisce identiche.

Spingere le aste di guida della guida parallela (38) attraverso le guide nella piastra di base (8). Montare le viti ad alette (11) su entrambi i lati, come indicato in figura, ma senza ancora serrare le viti ad alette (11).

Regolare la larghezza di taglio desiderata sull'apposita marcatura di taglio (13) oppure (12) Marcature di taglio. Serrare le viti ad alette (11).

Avvertenza: per ingrandire la piastra di base (8), montare la guida parallela (38) con una rotazione di 180° (vedere fig. N).

Taglio con battuta ausiliaria (vedi fig. P)

Per la lavorazione di grossi pezzi, o per tagliare spigoli diritti, è possibile fissare al pezzo in lavorazione una tavola o un asse che fungano da battuta ausiliaria e operare quindi spin-gendo la sega circolare con il pattino lungo la battuta ausiliaria.

Gancio di sospensione (vedere fig. C)

Il gancio di sospensione (31) consente di appendere l'elet-troutensile, per esempio a una scala. A tal fine, aprire il gancio di sospensione (31) mettendolo nella posizione desiderata.

- Quando l'elettroutensile è appeso, accertarsi che la la-ma sia protetta dai contatti accidentali. Vi è rischio di lesioni.

Richiudere il gancio di sospensione (31) quando si desidera lavorare con l'elettroutensile.

Regolazione della marcatura della scala per l'angolo obliquo (vedere fig. 1)

Dopo un utilizzo intenso o un impiego prolungato dell'elet-troutensile, potrebbe essere necessaria una regolazione della marcatura della scala per l'angolo obliquo (39). A tal fine, avvitare o svitare l'apposita vite (40) finché la lama non si trova a un angolo di 90° rispetto alla piastra di base (8). Per mezzo della vite (40), allineare la marcatura rossa (39) al punto zero della scala (9).

Manutenzione ed assistenza

Manutenzione e pulizia

Prima di qualsiasi intervento sull'elettroutensile (ad es. per manutenzione, sostituzione dell'accessorio ecc.), prelevare la batteria. Qualora l'interruttore di avvio/arresto venga premuto inavvertitamente, vi è rischio di lesioni.

Per poter garantire buone e sicure operazioni di lavoro, tenere sempre pulite l'elettroutensile e le fessure di ventilazione.

La cuffia oscillante di protezione deve poter sempre muoversi liberamente e deve poter chiudersi sempre autonomamente. Per questo motivo, tenere sempre pulito il campo intorno alla cuffia di protezione oscillante. Rimuovere polvere e trucioli con un pennello.

È possibile proteggere dalla corrosione le lame non rivestite applicando un sottile strato di olio esente da acidi. Per non macchiare il legno in lavorazione, prima di riutilizzare le lame sarà necessario pulirle bene dall'olio.

Resti di resina oppure di colla sulla lama di taglio compromettono la qualità del taglio. Per questo motivo pulire sempre le lame subito dopo l'utilizzo.

Servizio di assistenza e consulenza tecnica

Il servizio di assistenza risponde alle Vostre domande relative alla riparazione e alla manutenzione del Vostro prodotto nonché concernenti i pezzi di ricambio. Disegni in vista esplosa e informazioni relative ai pezzi di ricambio sono consultabili anche sul sito www.bosch-pt.com

Il team di consulenza tecnica Bosch sarà lieto di rispondere alle Vostre domande in merito ai nostri prodotti e accessori. In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione dell'elettroutensile.

Italia

Tel.: [phone]

E-Mail: [e-mail]

Per ulteriori indirizzi del servizio assistenza consultare:

Le batterie al litio consigliate sono soggette ai requisiti di legge relativi alle merci pericolose. Le batterie possono essere trasportate su strada dall'utilizzatore senza ulteriori precauzioni.

In caso di spedizione tramite terzi (ad es. per via aerea o tramite spedizioniere), devono essere rispettati requisiti specifici per l'imballaggio e l'etichettatura. In tale caso, per la preparazione dell'articolo da spedire si deve consultare uno specialista in merci pericolose.

Inviare le batterie soltanto se la relativa carcassa non è danneggiata. Coprire con nastro adesivo i contatti scoperti ed imballare la batteria in modo che non possa spostarsi nell'imballaggio. Andranno altresì rispettate eventuali ulteriori norme nazionali complementari.

Smaltimento

Avviare ad un riciclaggio rispettoso dell'ambiente elettroutensili, batterie, accessori ed imballaggi non più impiegabili.

Non gettare elettroutensili e batterie/pile tra i rifiuti domestici!

Solo per i Paesi UE:

Ai sensi della Direttiva Europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche e del suo recepimento nel diritto nazionale, gli elettroutensili non più utilizzabili e, ai sensi della Direttiva Europea 2006/66/CE, le batterie/le pile difettose o esauste, andranno raccolti separatamente e riciclati nel rispetto dell'ambiente.

In caso di smaltimento improprio, le apparecchiature elettriche ed elettroniche potrebbero avere effetti nocivi sull'ambiente e sulla salute umana a causa della possibile presenza di sostanze nocive.

Batterie/pile:

Attenersi alle avvertenze riportate al paragrafo «Trasporto» (vedi «Trasporto», Pagina 67).

Nederlands

(25) Vreteno testere

(26) Prihvatna prirubnica

(27) List kružne testere ^a)

(28) Zatezna prirubnica
