MANUALE UTENTE SP298 Star Micronics

Capitolo 1: Preparativi....91

Scelta di un luogo per la stampante .....91

Disimballaggio della stampante....92

Rimozione del materiale protettivo....92

Guida generale 93

Rimozione del coperchio stampante....94

Inserimento della cassetta del nastro 94

Rimozione della cassetta del nastro....96

Collegamento ad una presa di corrente e accensione e spegnimento....96

Collegamento al computer ospite 98

Collegamento ad un'unità periferica....100

Inserimento della carta nella stampante....101

AutoSide Loading™....102

Capitolo 2: Operazioni con il pannello comandi....104

Spie di indicazione....104

Tasti 105

Produzione di uno stampato di prova ....105

Regolazione dell'allineamento punti 105

Scaricamento esadecimale 107

Errori....108

Capitolo 3: Sommario dei comandi....110

Comandi del modo Star 110

Comandi del modo ESC/POS (emulazione TM-295)......115

Comandi del modo ESC/POS (emulazione TM-290)......117

APPENDICE: 120

L'Appendice appare solo nella sezione in inglese di questo manuale.

Visitare il seguente indirizzo URL

http://www.star-m.jp/eng/dl/dl02.htm

per accedere alla versione più recente del manuale.

Questo capitolo contiene informazioni importanti su come preparare la stampante. Assicurarsi di leggere attentamente questo capitolo prima di usare la stampante per la prima volta. In questo capitolo spieghiamo quanto segue:

Scelta di un luogo per la stampante
☐ Disimballaggio e installazione della stampante
Inserimento della cassetta del nastro
Collegamento ad un computer ospite
Inserimento della carta

Scelta di un luogo per la stampante

Prima di disimballare la stampante, decidere dove si desidera installarla. Tenere presenti i seguenti punti.

√ Scegliere una superficie stabile e in piano, dove la stampante non sia esposta a vibrazioni.
√ La presa di corrente che si intende usare per la stampante deve essere vicina e libera da ostacoli.
√ La stampante deve essere abbastanza vicina al computer da permettere il collegamento tra i due.
√ Assicurarsi che la stampante non sia esposta alla luce solare diretta.
√ Assicurarsi che la stampante sia lontana da caloriferi e altre fonti di calore elevato.
√ Assicurarsi che l'area circostante sia pulita, asciutta e priva di polvere.
√ Assicurarsi che la stampante sia collegata ad una presa di corrente affidabile. Non deve essere la stessa presa di corrente di copiatrici, frigoriferi e altre apparecchiature che causano picchi di corrente.
√ Usare una presa di corrente corrispondente ai limiti di impiego dell'alimentazione indicati sull'etichetta affissa al fondo della stampante.
√ Assicurarsi che la stanza dove si usa la stampante non sia troppo umida.

Disimballaggio della stampante

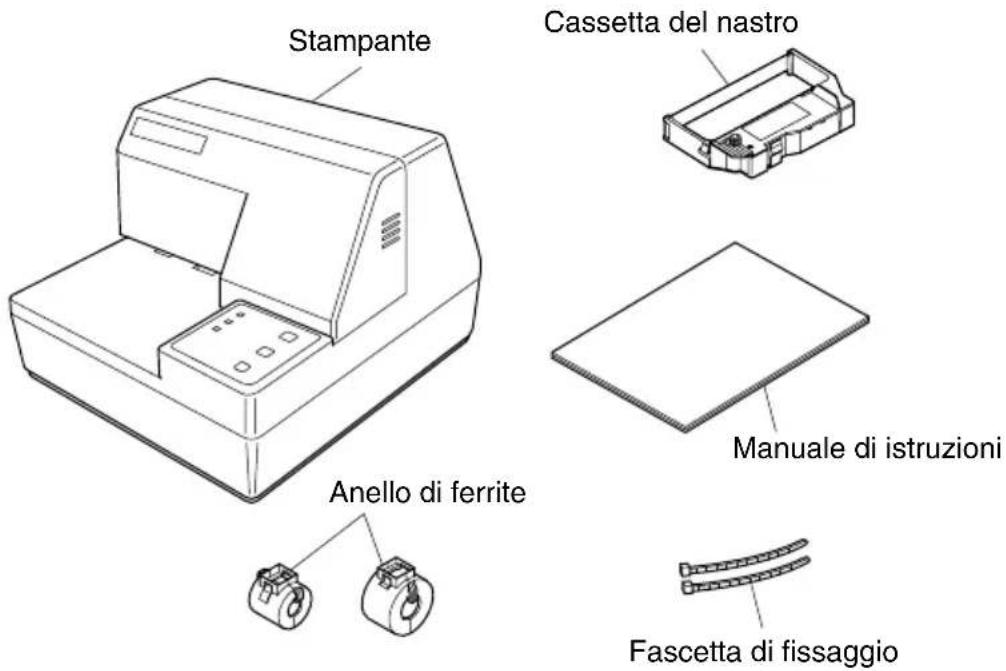

Controllare che lo scatolone contenga tutti gli elementi indicati nella seguente illustrazione.

Stampante Cassetta del nastro Anello di ferrite Manuale di istruzioni Fascetta di fissaggio

Se dovesse mancare qualcosa, contattare il concessionario da cui si è acquistata la stampante e richiedere la parte mancante. Notare che è consigliabile conservare lo scatolone originale e tutti i materiali di imballaggio in caso si debba reimballare e spedire la stampante in futuro.

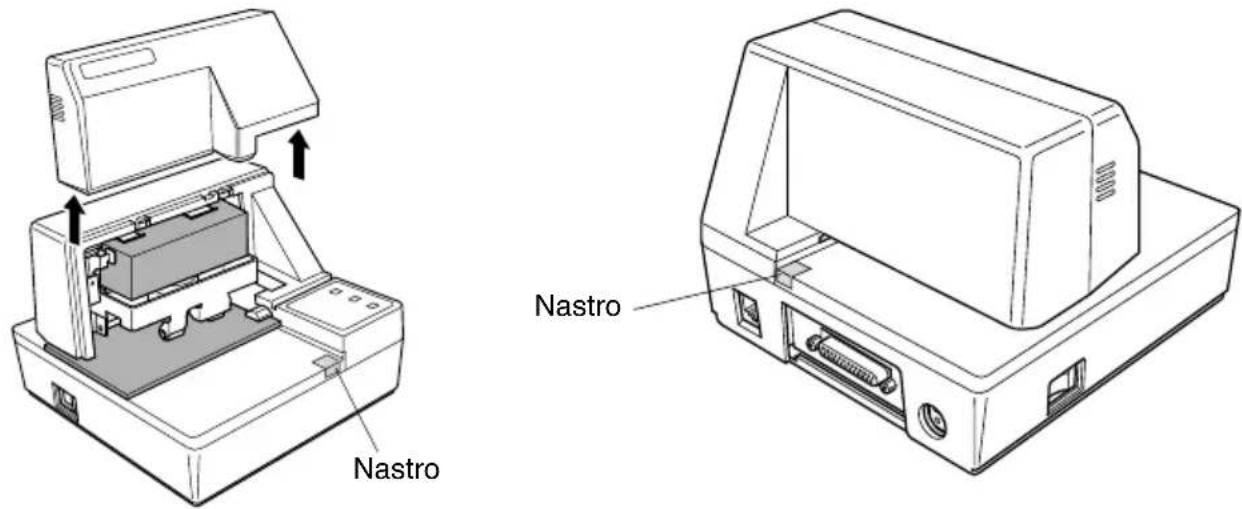

Rimozione del materiale protettivo

Fogli protettivi e un pezzo di cartone sono inseriti nella stampante per proteggere i componenti durante la spedizione. Prima di usare la stampante assicurarsi di rimuovere tutto il materiale di imballaggio dall'interno del coperchio della stampante come mostrato nell'illstrazione.

Nastro Nastro

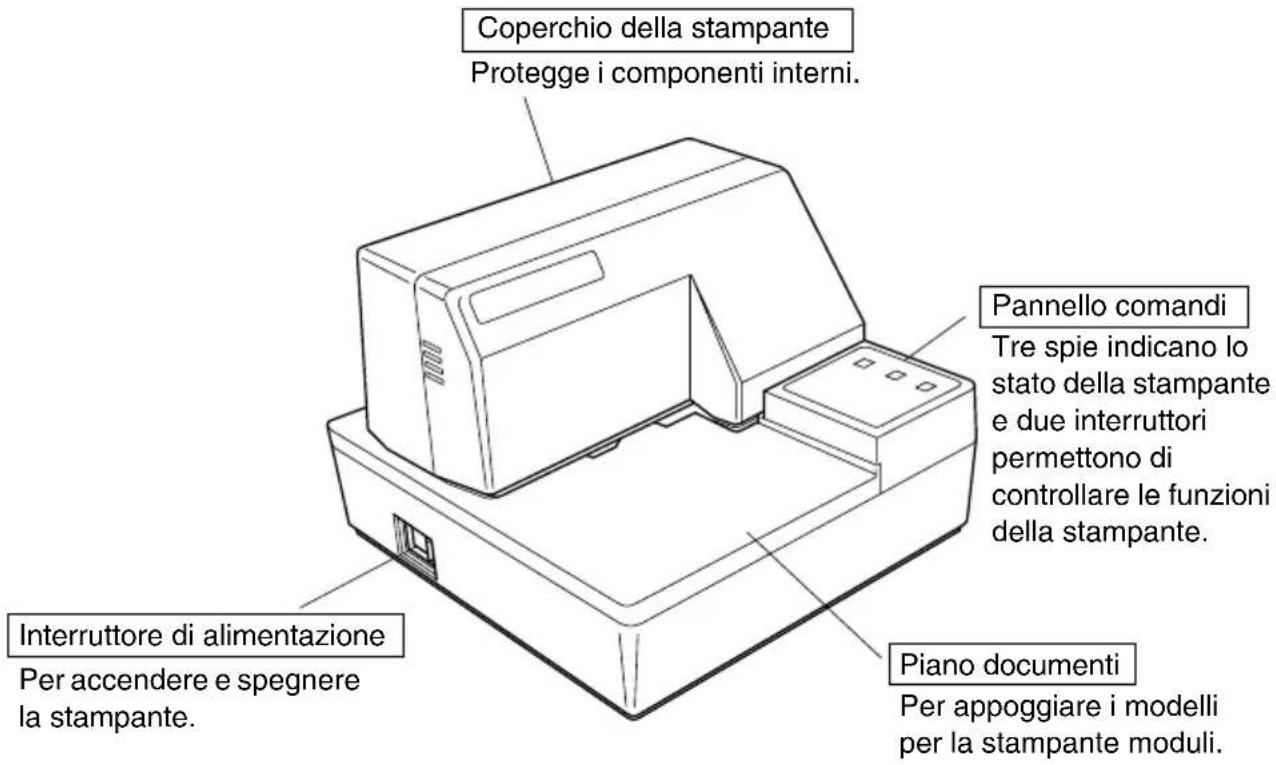

Guida generale

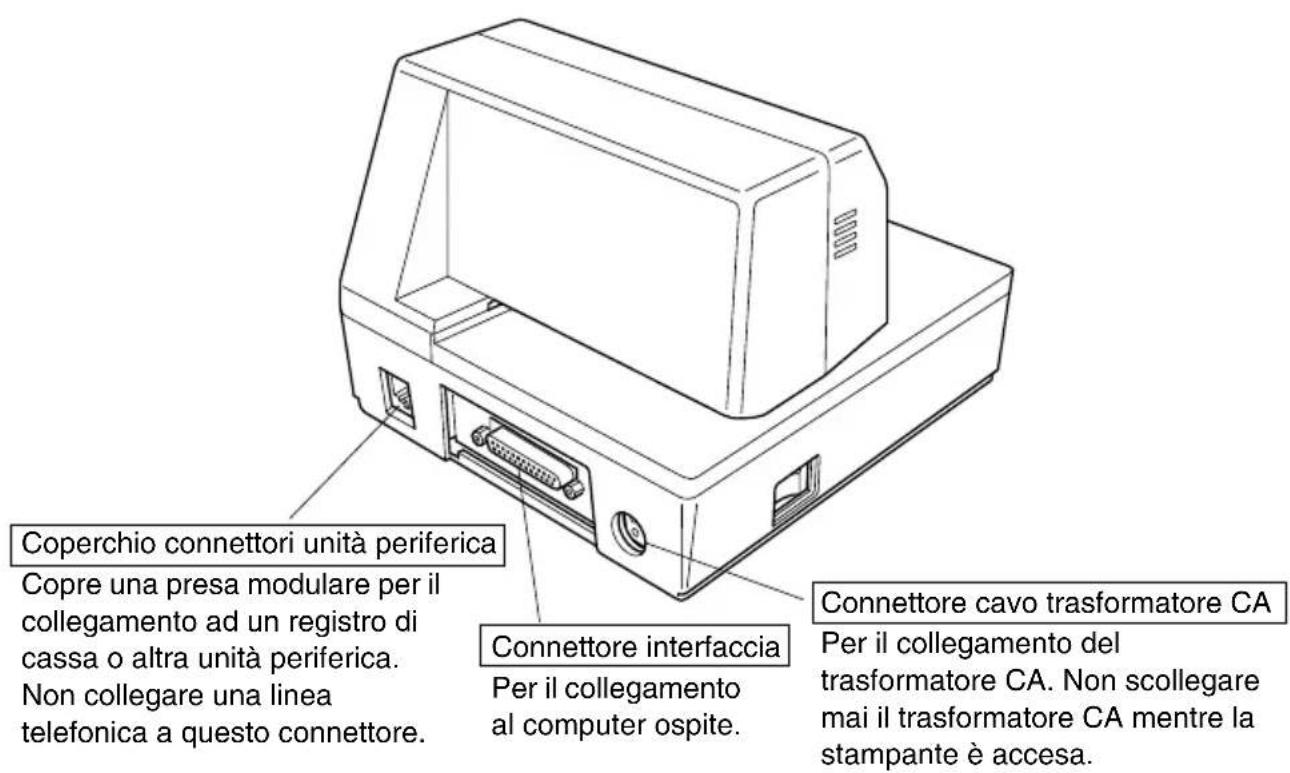

Le seguenti illustrazioni descrivono le parti principali, i tasti e i connettori della stampante.

Coperchio della stampante Protegge i componenti interni. Pannello comandi Tre spie indicano lo stato della stampante e due interruttori permettono di controllare le funzioni della stampante. Interruttore di alimentazione Per accendere e spegnere la stampante. Piano documenti Per appoggiare i modelli per la stampante moduli.

Coperchio connettori unità periferica Copre una presa modulare per il collegamento ad un registro di cassa o altra unità periferica. Non collegare una linea telefonica a questo connettore. Connettore interfaccia Per il collegamento al computer ospite. Connettore cavo trasformatore CA Per il collegamento del trasformatore CA. Non scollegare mai il trasformatore CA mentre la stampante è accesa.

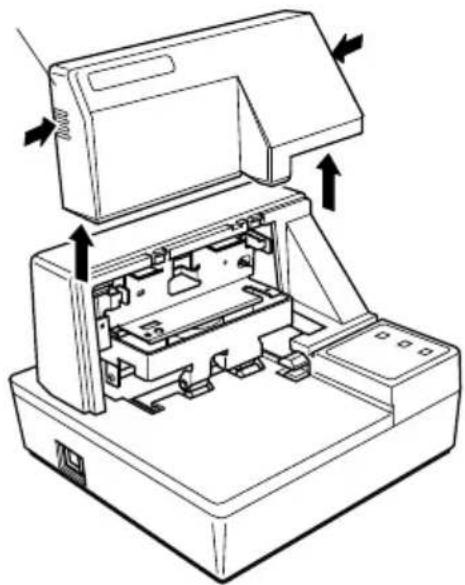

Rimozione del coperchio stampante

Spingere direttamente verso l'alto sulle zigrinature sui lati del coperchio stampante per rimuoverlo dalla stampante.

Coperchio della stampante

☐ Per rimettere il coperchio, abbassarlo in posizione. Premere leggermente sul coperchio fino a sentire che scatta in posizione.

Inserimento della cassetta del nastro

Assicurarsi che il meccanismo di rilascio carta della stampante sia attivato (la carta non viene mantenuta in posizione dal rullo di avanzamento carta). Se non è possibile stabilire se il meccanismo di rilascio carta è attivato, accendere la stampante e verificare che la spia RELEASE sul pannello di controllo sia accesa. Se la spia non è accesa, premere il tasto RELEASE finché la spia non si accende.
□ Assicurarsi che la stampante sia spenta e scollegata dalla presa di corrente.
□ Rimuovere il coperchio della stampante.

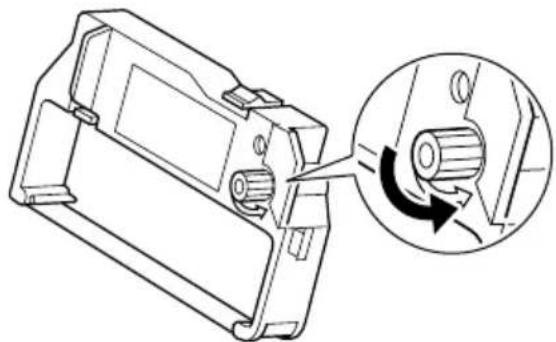

Rimuovere la cassetta del nastro dalla confezione e girare la sua manopola nella direzione indicata dalla freccia per eliminare eventuali allentamenti del nastro.

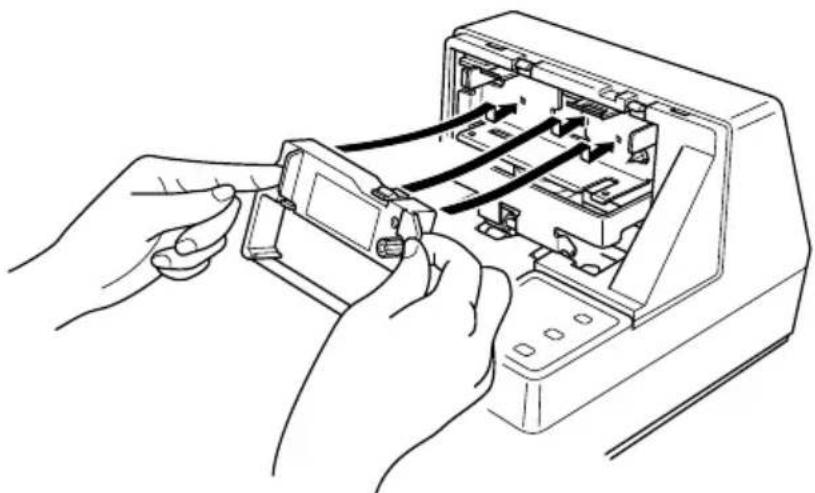

Tenendo la cassetta del nastro con il nastro rivolto verso il basso, inserire la cassetta nella stampante di moduli come indicato nell'illustrazione.

Premere delicatamente ma con fermezza fino a che la cassetta scatta saldamente in posizione.
□ Girare di nuovo la manopola della cassetta per eliminare allentamenti.
□ Rimettere il coperchio della stampante.

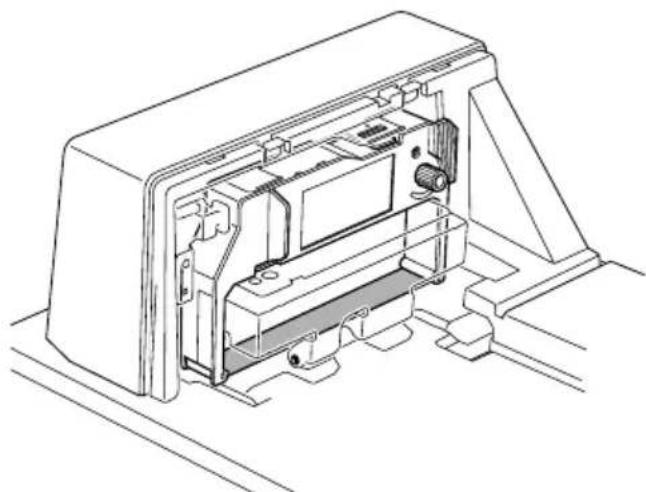

Importante!

Prima di inserire la cassetta del nastro, assicurarsi che il nastro non sia attorcigliato. In caso contrario, il nastro potrebbe incepparsi nella stampante e danneggiare i rulli nastro.

Inoltre, se il nastro dovesse attorcigliarsi una volta installata la cassetta, estrarre la cassetta, raddrizzare il nastro, quindi reinstallare la cassetta.

Rimozione della cassetta del nastro

Usare il seguente procedimento per rimuovere la cassetta del nastro dalla stampante di moduli quando si desidera sostituirla con un'altra nuova.

□ Assicurarsi che la stampante sia spenta e scollegata dalla presa di corrente.
□ Rimuovere il coperchio della stampante.
□ Afferrare la cassetta del nastro come illustrato e tirarla via dolcemente dal meccanismo di stampa.

□ Usare il procedimento in “Inserimento della cassetta del nastro” a pagina 94 per installare una nuova cassetta.

Collegamento ad una presa di corrente e accensione e spegnimento

Collegare il trasformatore CA in dotazione alla stampante al connettore per cavo trasformatore CA della stampante.
Collegare un cavo di alimentazione a tre spine con messa a terra al connettore cavo di alimentazione del trasformatore CA.

Nota:

La stampante non è dotata di cavo di alimentazione, che deve essere acquistato separatamente.

Collegare l'altro capo del cavo di alimentazione ad una presa di corrente normale.

□ Usare l'interruttore di alimentazione sul lato sinistro della stampante per accendere e spegnere.

Consigliamo di scollegare la stampante dalla presa di corrente quando si prevede di non usarla per un lungo periodo. Per questo motivo, la stampante deve essere collocata in modo che la presa di corrente sia vicina e facilmente accessibile.

A questo punto si consiglia di eseguire un collaudo della stampante per verificare che funzioni correttamente. Vedere pagina 105 per dettagli su come collaudare la stampante.

Collegamento al computer ospite

Il computer invia dati alla stampante tramite un cavo collegato all'interfaccia della stampante (tipo connettore interfaccia seriale: D-sub a 25 terminali o tipo connettore interfaccia parallela: compatibile Centronics a 36 terminali). Questa stampante non è dotata di cavo, che deve essere acquistato a seconda delle esigenze di impiego.

Importante!

• Le seguenti istruzioni si applicano al cavo usato con personal computer compatibili IBM. Notare che non si applicano a tutti i tipi di computer e di cavo. Se non si è sicuri di quale tipo di cavo usare per il proprio computer, consultare il proprio rivenditore.
• Assicurarsi che la stampante sia spenta e scollegata dalla presa di corrente e che il computer sia spento prima di collegare i due.

Fissare l'anello di ferrite più grande al cavo come mostrato nell'illustrazione qui sotto.

Anello di ferrite (diametro 28 mm) Interfaccia seriale Cavo

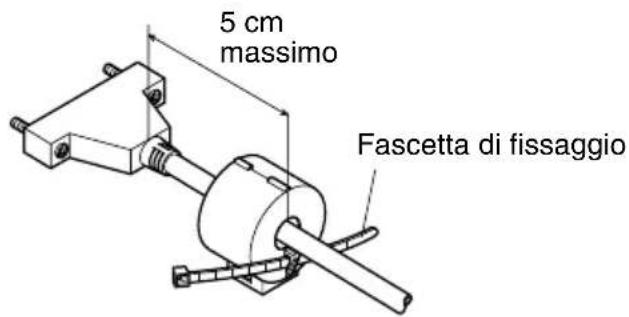

Far passare la fascetta di fissaggio attraverso l'anello di ferrite.

5 cm massimo Fascetta di fissaggio

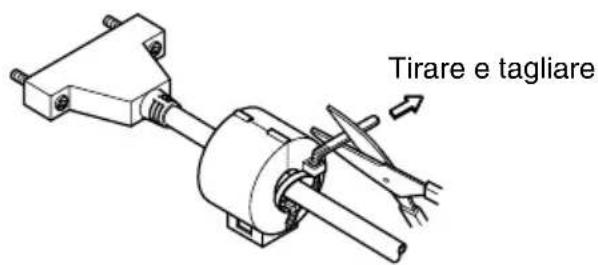

Avvolgere la fascetta intorno al cavo e fissarla. Usare delle forbici per tagliare la parte in eccesso.

Tirare e tagliare

Per un cavo seriale:

Collegare un capo del cavo seriale alla porta seriale del computer e l'altro capo alla presa sul retro della stampante. Fissare entrambi i connettori in posizione con le viti in dotazione.

Per un cavo parallelo:

☐ Fissare un anello di ferrite come descritto per un cavo seriale.

Collegare un capo del cavo parallelo alla porta parallela del computer. La porta parallela è indicata dall'etichetta "Printer", "Parallel", "PRN", "LPT1" o simili.

Collegare l'altro capo del cavo parallelo alla presa sul fianco della stampante e fissarla in posizione con gli appositi fermagli.

Collegamento ad un'unità periferica

Si può collegare un'unità periferica alla stampante usando una spina modulare. Di seguito descriviamo come installare l'anello di ferrite ed eseguire il collegamento. Vedere "Modulare necessario" a pagina 137 per dettagli sul tipo di spina modulare necessario. Notare che la stampante non è dotata di spina o filo modulare, che devono essere acquistati in base alle esigenze di impiego.

Importante!

Assicurarsi che la stampante sia spenta e scollegata dalla presa di corrente e che il computer sia spento prima di eseguire il collegamento.

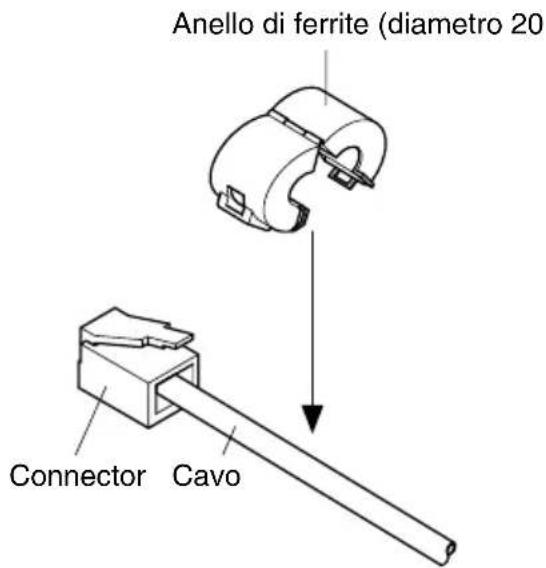

Fissare l'anello di ferrite più piccolo al cavo modulare come mostrato nell'illustrazione qui sotto.

Anello di ferrite (diametro 20) Connector Cavo

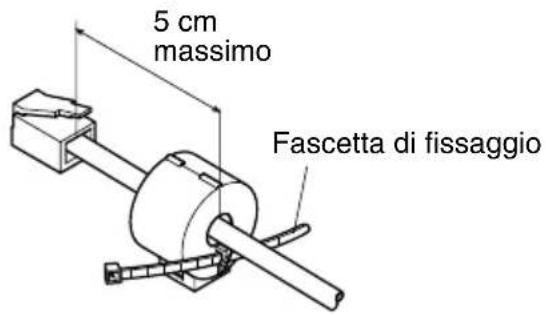

Far passare la fascetta di fissaggio attraverso l'anello di ferrite.

5 cm massimo Fascetta di fissaggio

Avvolgere la fascetta intorno al cavo e fissarla. Usare delle forbici per tagliare la parte in eccesso.

Tirare e tagliare

Collegare un capo del cavo modulare alla presa modulare della periferica.
Rimuovere il coperchio presa modulare dal retro della stampante e collegare l'altro capo del cavo modulare alla presa sulla stampante.

Inserimento della carta nella stampante

Usare esclusivamente carta del tipo specificato per questa stampante. Non usare tipi di carta non appropriati che potrebbero causare malfunzionamenti o danneggiare la stampante.

La procedura che segue descrive come stampare sulla carta. Prima di stampare, assicurarsi di aver installato la cassetta del nastro nella stampante secondo la procedura indicata nella sezione “Installazione della cassetta del nastro” a pagina 94.

Assicurarsi che la stampante sia collegata alla presa elettrica e sia accesa.
Verificare che la spia RELEASE sul pannello di controllo sia accesa. In caso contrario, premere il tasto RELEASE finché la spia non si accende.

Importante!

L'inserimento e la rimozione della carta devono essere eseguite solo quando la stampante si trova in condizione di rilascio (la carta non viene trattenuta dal rullo di avanzamento carta).

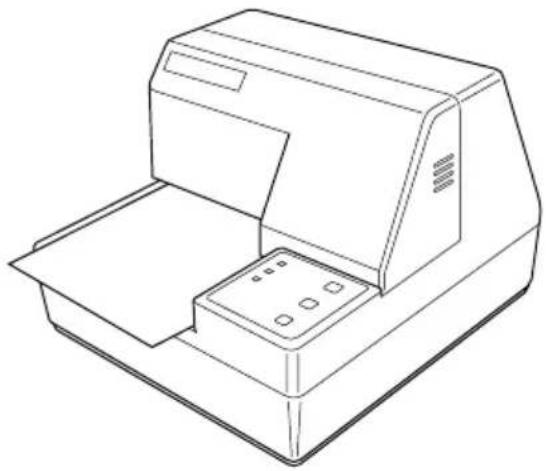

Collocare un foglio di carta sul ripiano documenti della stampante ed inserire il bordo destro nella stampante. La stampa verrà eseguita sul lato della carta rivolto verso l'alto (quello visibile), partendo dal margine superiore del foglio.

Importante!

Non usare carta sgualcita o arricciata. In caso di utilizzo di carta a più copie, allineare esattamente i fogli.

Sebbene sia possibile inserire la carta dal lato frontale della stampante, inserendola in questo senso può causare inceppamenti, a seconda delle condizioni in cui si trova la carta. Per questo motivo, si consiglia di inserire la carta sempre lateralmente.

AutoSide Loading™

Questa stampante è dotata di sensori carta che eliminano la necessità di eseguire operazioni speciali per allineare la posizione di inizio stampa. È sufficiente inserire la carta nella stampante, e il sensore rileverà il margine superiore del foglio. La carta avanzerà automaticamente nella posizione di stampa.

Importante!

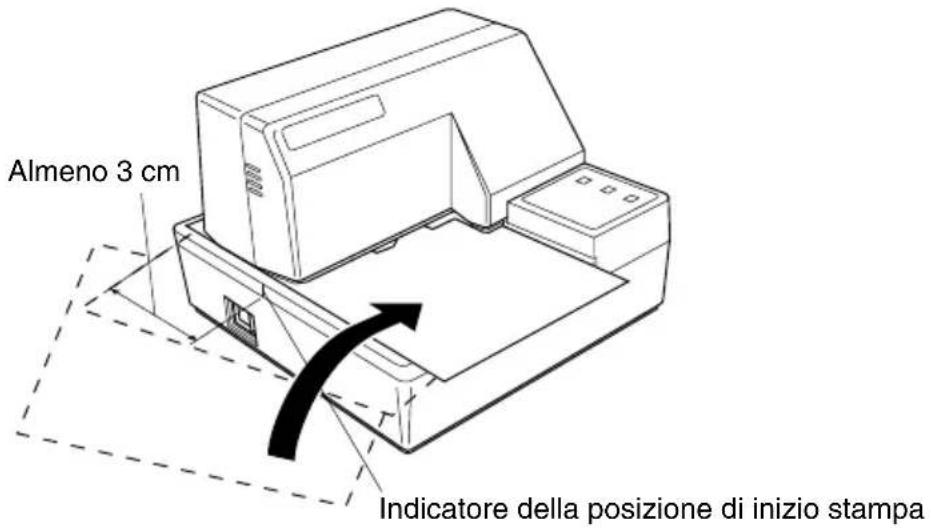

Quando si inserisce la carta nella stampante, assicurarsi che vi sia una distanza di almeno 3 cm tra il margine superiore del foglio e l'indicatore della posizione di inizio stampa sulla stampante. In caso contrario, il sensore carta potrebbe non riuscire a rilevare il margine superiore del foglio.

Almeno 3 cm Indicatore della posizione di inizio stampa

Spingere il bordo destro della carta nella stampante fino al suo arresto. A questo punto, la spia PAPER OUT si spegnerà, e il meccanismo della stampante allineerà automaticamente la carta per la stampa partendo dal margine superiore.
□ Inviare i dati da stampare sulla carta dal computer principale.
☐ Terminata la stampa, premere il tasto RELEASE per rilasciare automaticamente la carta.

Chapter 2: Operazioni con il pannello comandi

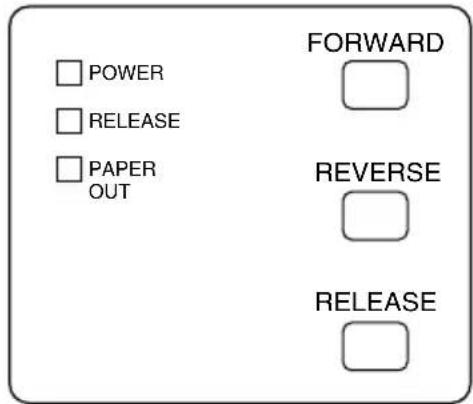

Il pannello di controllo consente di controllare il funzionamento della stampante tipo slip mediante l'uso di tasti. Esso comprende inoltre alcune spie luminose che consentono all'operatore di conoscere con una rapida occhiata lo stato operativo della stampante.

POWER RELEASE PAPER OUT FORWARD REVERSE RELEASE

Spie di indicazione

La seguente tabella descrive il significato delle spie di indicazione quando sono accese, spente o lampeggianti.

Spia di indicazione	Spenta Accesa Lampeggiante
POWER	Stampante spenta Stampante accesa		Modo di regolazione allineamento punti
PAPER OUT	Carta inserita Carta assente		Richiesta di inserimento carta
RELEASE	Carta modulo ingaggiata	Carta modulo rilasciata Errore meccanico

Tasti

La seguente tabella descrive le funzioni dei tre tasti di controllo del pannello comandi.

Tasto Descrizione
FORWARD	Fa avanzare il modulo di carta in avanti, verso il retro della stampante. Una pressione del tasto fa avanzare la carta di una riga, tenendo il tasto premuto viene eseguito l'avanzamento continuo.
REVERSE	Fa retrocedere il modulo di carta, verso il davanti della stampante. Una pressione fa retrocedere la carta di una riga, tenendo il tasto premuto viene eseguito il movimento continuo.
RELEASE	Attiva il meccanismo di rilascio carta della stampante (la carta non viene mantenuta in posizione dal rullo di avanzamento carta). Ripristina errori risolvibili.

Produzione di uno stampato di prova

È possibile usare la seguente procedura in qualsiasi momento per eseguire una stampa di prova.

☐ Accendere la stampante e inserire un foglio di carta (pagina 96, 101).
□ Spegnere la stampante.
☐ Tenendo premuto RELEASE, riaccendere la stampante. Tenere premuto RELEASE per alcuni secondi fino a che la stampante emette un segnale acustico e inizia la stampa di collaudo della stampante ricevute. Il collaudo stampante continua fino a raggiungere la fine del foglio.

Regolazione dell'allineamento punti

Può non essere mai necessario eseguire il procedimento descritto in questa sezione, ma dopo che si è usata la stampante per qualche tempo, si può notare che i punti di qualche grafico non sono allineati correttamente. Per esempio, ciò che dovrebbe essere:

può apparire come uno dei seguenti:

oppure così

Questo è causato da una perdita di allineamento delle parti meccaniche della stampante. Questo succede solo raramente e può non verificarsi mai durante l'uso della stampante. Se si hanno problemi, usare il seguente procedimento per correggerli.

□ Accendere la stampante ed inserire un foglio di carta.
□ Spegnere la stampante.
☐ Tenendo premuti i tasti FORWARD e REVERSE della stampante, accendere la stampante per passare al modo di regolazione allineamento punti, indicato dal lampeggiamento dell'indicatore POWER.

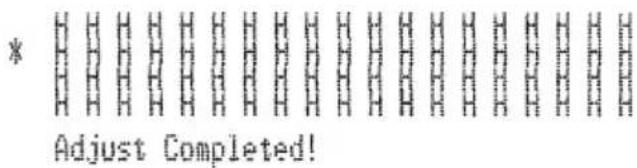

Quando si passa al modo di regolazione allineamento punti sono stampati sette blocchi, ciascuno dei quali corrisponde ad un'impostazione di allineamento, come indicato sotto. Un asterisco a sinistra dei blocchi indica quale blocco è attualmente selezionato.

□ Usare FORWARD per specificare il blocco che sembra avere i caratteri allineati meglio. Premere FORWARD una volta per specificare il primo blocco, due volte per specificare il secondo e così via fino a sette volte per specificare il settimo blocco.

Viene emesso un segnale acustico di avvertimento se si preme FORWARD più di sette volte.

Dopo aver specificato un blocco, premere REVERSE per registrare la selezione e uscire dal modo di regolazione allineamento punti.

L'impostazione di allineamento punti selezionata viene conservata nella memoria della stampante e viene stampato uno schema che impiega l'impostazione selezionata seguito dal messaggio "Adjust complete!". La stampante espelle la carta una volta completata la stampa.

Le impostazioni non sono registrate se si spegne la stampante prima di premere REVERSE per uscire dal modo di regolazione allineamento punti. In caso di errore di alimentazione della carta durante l'uso di questo modo, la stampante espelle la carta e il modo viene disattivato.

Scaricamento esadecimale

Questo procedimento stampa in formato esadecimale tutti i codici (codici di caratteri e codici di controllo) inviati alla stampante dal computer. La stampante non esegue alcun codice di controllo (come 0A- avanzamento di riga), ma li stampa solamente. Lo scaricamento esadecimale è utile quando si scrivono programmi per il controllo della stampante.

□ Accendere la stampante ed inserire un foglio di carta.
□ Spegnere la stampante.
☐ Tenendo premuti il tasto FORWARD del pannello comandi, accendere la stampante per passare al modo di scaricamento esadecimale.
☐ Per uscire dal modo di scaricamento esadecimale, spegnere la stampante.

Nota:

La stampante non risponde ad alcun comando inviatole durante il modo di scaricamento esadecimale.

Errori

Esistono tre tipi di errori: errori recuperabili, che richiedono un'azione da parte dell'operatore prima di essere risolti; errori non ricuperabili, che richiedono assistenza da parte di tecnici autorizzati; ed errori di ricezione dati. Gli errori sono indicati da un segnale acustico e dalle spie di indicazione.

Errori recuperabili

Tipo di errore	Spie di indicazione			Rimedio
	POWER RELEASE PAPER OUT
Inceppamento carta		Lampeggiante		Correggere la causa del problema e quindi premere RELEASE.
Blocco motore carrello
Segnale di posizione di base anomala
Segnale di sincronizzazione anomalo

Errori non ricuperabili

Tipo di errore	Spie di indicazione			Rimedio
	POWER RELEASE PAPER OUT
Lettura/scrittura RAM	Spenta Accesa Accesa			Spegnere la stampante, attendere alcuni minuti, quindi riaccenderla. Se l'errore non viene ripristinato dalla stampante, contattare il centro di assistenza tecnica più vicino.
Blocco CPU

Errore di ricezione dati

Questo tipo di errore viene causato ogni qual volta si verifica un problema durante la ricezione dei dati. Il metodo usato dalla stampante per ripristinare un errore di ricezione dati dipende dal modo comandi attivo.

Modo comandi Procedimento di soluzione errore di ricezione dati
Modo Star La stampante	stampa un punto di domanda.
Modo ESC/POS	Interruttore di memoria 4-0=0: la stampante stampa un punto interrogativo.Interruttore di memoria 4-0=1: la stampante scarta i dati ricevuti.

Sensori carta

Sono disponibili i seguenti sensori

Sensore TOF

Questo sensore di parte superiore modulo individua il bordo anteriore della carta. Quando è abilitato, il sensore TOF individua l'assenza di carta e ferma la stampa.

Sensore BOF

Questo sensore di parte inferiore modulo individua il bordo posteriore della carta. Quando è abilitato, il sensore BOF individua l'assenza di carta e ferma la stampa.

Quando il sensore TOF o BOF individua l'assenza di carta, la stampante ferma il motore dopo aver stampato da 0 ad un massimo di 2 righe ulteriori.

Il sensore BOF individua la condizione di carta assente ogni volta che la distanza tra il terminale #9 della testina di stampa e il bordo posteriore della carta diventa 38,1 mm o meno. Nel modo Star, questo attiva l'operazione di arresto della stampa, ma nel modo ESC/POS l'operazione di arresto della stampa non viene attivata finché la distanza tra il terminale #9 della testina di stampa e il bordo posteriore della carta non diventa 27,3 mm o meno.

Quando il morsetto automatico è abilitato con l'interruttore di memoria 5-1, l'operazione di morsetto automatico viene eseguita circa 0,7 secondi (valore originale nel modo Star; il valore iniziale nel modo ESC/POS è di circa 1 secondo) dopo che la presenza della carta è stata individuata dai sensori TOF e BOF, dopo una condizione di carta esaurita. La funzione di morsetto automatico non è influenzata dallo stato abilitato o disabilitato del sensore TOF o BOF.

La funzione di posizionamento parte superiore modulo è abilitata con l'interruttore di memoria 5-0. Anche se la funzione di morsetto automatico è disabilitata, il posizionamento parte superiore modulo automatico viene eseguito se la carta è sotto morsa quando inizia la stampa.

La spia PAPER OUT lampeggia per richiedere l'inserimento di carta quando i sensori individuano l'assenza di carta (quando un sensore abilitato da comando non individua alcuna carta) dopo che sono stati ricevuti dati dalla stampante. A questo punto l'utilizzatore inserisce carta e la stampa inizia dopo che il sensore ha individuato la presenza della carta.

Chapter 3: Sommario dei comandi

Questa stampante supporta due diversi modi di comando: il modo Star e il modo ESC/POS.

Il modo Star emula i modelli precedenti di stampanti Star. Il modo ESC/POS emula la stampante slip Epson TM-295 o TM-290.

Questo capitolo fornisce tutti i comandi supportati dalla stampante.

Importante!

Accedere alla seguente URL per la versione più recente di questo manuale e per aggiornamenti sui comandi supportati: http://www.star-micronics.co.jp/service/sp_sup_e.htm

Comandi del modo Star

Le seguenti tabelle mostrano i comandi del modo Star supportati da questa stampante.

Selezione caratteri

Codici di controllo Codici esadecimali Funzione
	“R” n	1B 52 n
	“/” “1”	1B 2F 31
	“/” <1>	1B 2F 01
	“/” “0”	1B 2F 30
	“/” <0>	1B 2F 00
	“t” n	1B 1D 74 n
	“M” 1B 4D Seleziona il font 7	× 9 (mezzo punto)
	“P” 1B 50 Seleziona il font 5	× 9 (due impulsi per punto)
	“:” 1B 3A Seleziona il font 5	× 9 (tre impulsi per punto)
	n	1B 20 n
	0E Imposta la stampa a doppia larghezza del carattere
	14 Annulla la stampa a larghezza ingrandita del carattere
	"W" n	1B 57 n
	"h" n	1B 68 n
	“-” “1”	1B 2D 31
	“-” <1>	1B 2D 01
	“-” “0”	1B 2D 30
	“-” <0>	1B 2D 00
	“_” “1”	1B 5F 31
	“_” <1>	1B 5F 01
	“_” “0”	1B 5F 30
	“_” <0>	1B 5F 00
	“4” 1B 34 Seleziona la stampa evidenziata
	“5” 1B 35 Annulla la stampa evidenziata
	0F Seleziona la stampa invertita
	12 Annulla la stampa invertita
	“i” “0”	1B 1E 96 30
	“i” <0>	1B 1E 96 00
	“i” “1”	1B 1E 96 31
	“i” <1>	1B 1E 96 01
	“i” “2”	1B 1E 96 32
	“i” <2>	1B 1E 96 02
	“E” 1B 45 Seleziona la stampa enfatizzata
	“F”	1B 46
	“U” n	1B 55 n

Controllo della posizione di stampa

Codici di controllo Codici esadecimali Funzione
	0A Avanzamento riga
	0D Ritorno carrello
	“a” n	1B 61 n
	09 Tabulazione orizzontale
	“A” n	1B 41 n
	“2”	1B 32
	“z” “0”	1B 7A 30
	“z” <0>	1B 7A 00
	“z” “1”	1B 7A 31
	“z” <1>	1B 7A 01
	“0”	1B 30
	“1”	1B 31
	“J” n	1B 4A n
	“j” n	1B 6A n
	“3” n	1B 33 n
	“y” n	1B 79 n
	“D” n1 n2 .. <0>	1B 44
	“I” n	1B 6C n
	“Q” n	1B 51 n
	“a” “0”	1B 1D 61 30
	“a” <0>	1B 1D 61 00
	“a” “1”	1B 1D 61 31
	“a” <1>	1B 1D 61 01
	“a” “2”	1B 1D 61 32
	“a” <2>	1B 1D 61 02

Controllo grafica a punti

Codici di controllo Codici esadecimali Funzione
	“K” n <0> m1 m2 ...	1B 4B n 00 m1 m2 ...	Stampa la grafica a densità normale
	“L” n1 n2 m1 m2 ...	1B 4C n1 n2 m1 m2 ...	Stampa la grafica ad alta densità

Stampa di grafica scaricata

Codici di controllo Codici esadecimali Funzione
	“&” <0> n1 n2 .. 1B 26	00 n1 n2 .. Definisce i caratteri di scarico
	“%” “1”	1B 25 31
	“%” <1>	1B 25 01
	“%” “0”	1B 25 30
	“%” <0>	1B 25 00

Controllo dispositivo periferico

Codici di controllo Codici esadecimali Funzione
	n1 n2	Definisce l'ampiezza del segnale di attivazione del dispositivo periferico #1
	07 Invia un segnale di controllo al dispositivo periferico #1
	1C
	19
	1A

Controllo moduli

Codici di controllo Codici esadecimali Funzione
	1B 0F n	Impostazione sensore dello slip
	1B 0C n	Funzione di slip
	1B 0B m n	Imposta la direzione/lunghezza dell'espulsione della carta
	1B 19 n m 0A 00	Imposta il tempo di attesa per l'attivazione del blocco automatico

Modo di pagina

Codici di controllo Codici esadecimali Funzione
	“n”	1B 6E
	“!” 1B 21 Seleziona il modo riga
	“*” ...	1B 2A ...
	“T” n	1B 54 n
	0C Stampa in modo pagina

Altri comandi

Codici di controllo Codici esadecimali Funzione
	18 Svuota il buffer di stampa e inizializza la stampante
	13 Deseleziona la stampante
	11 Imposta il modo di selezione
	1E	Fa emettere un segnale acustico al cicalino
	“#N, n1, n2, n3, n4”	1B 23 N 2C n1 n2n3 n40A 00
	“@”	1B 40
	04 Trasmette lo stato EOT
	05 Trasmette lo stato ENQ
	17 Conferma la fine della stampa
	IB 06 01	Trasmette lo stato automatico
	“a” n IB IE 61 n Abilita/disabilita lo stato automatico
	“?”	1B 3F 0A 00 Ripristino hardware della stampante ed esecuzione di una stampa di prova

Comandi del modo ESC/POS (emulazione TM-295)

La seguente tabella elenca i comandi di emulazione TM-295 supportati da questa stampante.

Codici di controllo Codici esadecimali Funzione
	09 Tabulazione orizzontale
	0A Avanzamento di riga
	0C
		Espulsione carta in modo foglio singoloStampa in modo pagina e ritorno
	10 04	Abilita l'invio di stato in tempo reale (solo interfaccia seriale)
	18 Cancella i dati di stampa in modo pagina
	SP 1B 20 Imposta le dimensioni dello spazio a destra del carattere
	! 1B 21 Abilita il modo di stampa in gruppi
	# 1B 23 Imposta l'interruttore di memoria
	% 1B 25 Abilita/disabilita il gruppo di caratteri di scarico
	&	1B 26 Definisce il carattere di scarico
	*	1B 2A
	2 1B 32 Seleziona l'interlinea da 1/6 di pollice
	3 1B 33 Imposta l'interlinea a circa 7/60 di pollice	*1
	= 1B 3D	Seleziona il dispositivo periferico
	@	1B 40 Inizializza la stampante
	C	1B 43
	D	1B 44 Imposta la posizione della tabulazione orizzontale
	F	1B 46 Abilita/disabilita a retrocessione per il modo fogli singoli
	J	1B 4A
	K	1B 4B

*1: Comandi di interlinea e spostamento carta di n/60 di pollice: Poiché il passo minimo di spostamento carta di questa stampante è 1/144 di pollice, il valore di n/60 di pollice può essere considerato approssimativo. In ogni caso, il valore effettivo è INT ((6n/5) + 0,5)/72 pollici.

Codici di controllo Codici esadecimali Funzione
	L 1B 4C Seleziona il modo pagina
	R 1B 52 Selezione il gruppo caratteri internazionali
	T 1B 54	Seleziona la direzione per la stampa caratteri del modo pagina
	U 1B 55 Seleziona la direzione di stampa
	V 1B 56 Attiva/disattiva la rotazione di 90° del carattere
	W 1B 57 Seleziona l'area di stampa per la stampa del modo pagina
	a 1B 61 Allinea la posizione di stampa
	c3 1B 63 33	Slezionare il sensore carta per l'invio del segnale di assenza
	c4	1B 63 34
	c5 1B 63 35 Abilita/disabilita gli interruttori del panello comandi
	d 1B 64 Stampa o fa avanzare di	n righe
	e 1B 65 Stampa o fa retrocedere di	n righe
	f 1B 66 Imposta il tempo di attesa per foglio singolo
	p 1B 70 Genera l'impulso specificato
	q 1B 71 Rilascio
	t 1B 74 Seleziona la tabella codici carattere
	u 1B 75 Invia lo stato periferica (solo interfaccia seriale)
	v 1B 76 Invia lo stato sensore carta (solo interfaccia seriale)
	{ 1B 7B	Abilita/disabilita la stampa invertita
	l	1D 49
	a	1D 61
	r	1D 72

*1: Comandi di interlinea e spostamento carta di n/60 di pollice: Poiché il passo minimo di spostamento carta di questa stampante è 1/144 di pollice, il valore di n/60 di pollice può essere considerato approssimativo. In ogni caso, il valore effettivo è INT ((6n/5) + 0,5)/72 pollici.

Comandi del modo ESC/POS (emulazione TM-290)

La seguente tabella elenca i comandi di emulazione TM-290 supportati da questa stampante.

Codici di controllo Codici esadecimali Funzione
	09 Tabulazione orizzontale
	0A Avanzamento di riga
	0C Espulsione carta in modo foglio singolo
	SP 1B 20 Imposta le dimensioni dello spazio a destra del carattere
	! 1B 21 Abilita il modo di stampa in gruppi
	# 1B 23 Imposta l'interruttore di memoria
	* 1B 2A	Seleziona il modo di immagine di bit
	2 1B 32 Seleziona l'interlinea da 1/6 di pollice
	3 1B 33 Imposta l'interlinea a circa	n/60 di pollice *1
	@	1B 40 Inizializza la stampante
	D	1B 44 Imposta la posizione della tabulazione orizzontale
	M	1B 4D
	P	1B 50 Seleziona il font 5 × 9

*1: Comandi di interlinea e spostamento carta di n/60 di pollice: Poiché il passo minimo di spostamento carta di questa stampante è 1/144 di pollice, il valore di n/60 di pollice può essere considerato approssimativo. In ogni caso, il valore effettivo è INT ((6n/5) + 0,5)/72 pollici.

Codici di controllo Codici esadecimali Funzione
	R 1B 52 Selezione il gruppo caratteri internazionali
	c3 1B 63 33
	c4	1B 63 34
	c5 1B 63 35 Abilita/disabilita gli interruttori del panello comandi
	d 1B 64 Stampa o fa avanzare di	n righe
	h 1B 68 Imposta/disattiva l'avanzamento riga inverso
	j 1B 6A
	q 1B 71 Rilascio
	t 1B 74 Seleziona la tabella codici carattere
	v n	1B 76 n
	{ 1B 7B Abilita/disabilita la stampa invertita
	J 1C 4A Imposta il modo di stampa verticale
	K 1C 4B Disattiva il modo di stampa verticale
	W	1C 57

Nell unione europea, la presente etichetta indica che il prodotto non deve essere gettato nei rifiuti, bensì' riciclato attarverso gli appositi contenitori secondo la legislazione sotto la Direttiva WEEE (Direttiva 2002/96/EC).
