Caractéristiques Techniques	Imprimante thermique à impact, 80 mm de largeur de papier, vitesse d'impression jusqu'à 200 mm/s
Connectivité	Interface série, parallèle et USB disponibles
Utilisation	Idéale pour les points de vente, les restaurants et les environnements de vente au détail
Maintenance	Facilité d'accès aux composants internes pour un nettoyage régulier, utilisation de rubans d'impression remplaçables
Sécurité	Conforme aux normes de sécurité électrique, protection contre les surcharges
Informations Générales	Dimensions compactes, poids léger, garantie constructeur de 1 an

FOIRE AUX QUESTIONS - SP298 Star Micronics

Comment connecter l'imprimante Star Micronics SP298 à mon ordinateur ?

Assurez-vous que l'imprimante est éteinte. Connectez le câble de l'imprimante à un port USB ou série de votre ordinateur, selon le modèle. Ensuite, allumez l'imprimante et installez les pilotes nécessaires depuis le site de Star Micronics.

Que faire si l'imprimante ne répond pas lors de l'impression ?

Vérifiez que l'imprimante est allumée et correctement connectée à l'ordinateur. Assurez-vous également que les pilotes de l'imprimante sont installés et à jour. Si le problème persiste, redémarrez l'imprimante et l'ordinateur.

Comment résoudre les bourrages papier avec l'imprimante SP298 ?

Ouvrez le couvercle de l'imprimante pour accéder au chemin du papier. Retirez délicatement le papier coincé. Vérifiez que le papier est correctement chargé et que le rouleau d'impression est en bon état.

Comment changer le rouleau de papier de l'imprimante SP298 ?

Ouvrez le couvercle supérieur de l'imprimante. Retirez le rouleau usagé et insérez un nouveau rouleau de papier, en vous assurant que le papier est correctement orienté. Refermez le couvercle et vérifiez que l'imprimante fonctionne correctement.

Pourquoi mon impression est-elle floue ou incomplète ?

Cela peut être dû à un rouleau d'impression usé ou à un niveau d'encre bas. Vérifiez l'état du rouleau et remplacez-le si nécessaire. Assurez-vous également que le papier utilisé est compatible avec l'imprimante.

Comment vérifier le niveau de papier dans l'imprimante SP298 ?

L'imprimante n'a pas de capteur de niveau de papier. Il est recommandé de vérifier visuellement le rouleau de papier et de le remplacer si nécessaire avant qu'il ne soit épuisé.

Comment résoudre les problèmes de connexion Bluetooth avec l'imprimante ?

Assurez-vous que le Bluetooth est activé sur votre appareil et que l'imprimante est en mode découverte. Vérifiez également que l'imprimante est à jour avec le dernier firmware. Réessayez la connexion après avoir redémarré les deux appareils.

Les LED de l'imprimante clignotent, que signifie cela ?

Les LED clignotantes indiquent généralement un problème de papier ou un bourrage. Vérifiez le chemin du papier, ouvrez le couvercle pour inspecter l'intérieur et corrigez tout problème détecté.

Où puis-je trouver les pilotes pour l'imprimante Star Micronics SP298 ?

Vous pouvez télécharger les pilotes les plus récents pour l'imprimante SP298 depuis le site officiel de Star Micronics dans la section Support ou téléchargements.

Comment effectuer une réinitialisation matérielle de l'imprimante SP298 ?

Pour réinitialiser l'imprimante, éteignez-la, attendez quelques secondes, puis rallumez-la. Si vous souhaitez réinitialiser les paramètres d'usine, consultez le manuel de l'utilisateur pour suivre les étapes spécifiques.

MODE D'EMPLOI SP298 Star Micronics

Chapitre 3: Résumé des commandes.........................................................50

• Les commandes du mode Star p. 50
• Commandes du mode ESC/POS (Émulation de la TM-295) p. 55
• Commandes du mode ESC/POS (Émulation de la TM-290) p. 57
• APPENDICE: L’appendice n’est pas traduit. Pour obtenir la dernière version de ce manuel, consultez l’adresse URL suivante : http://www.star-m.jp/eng/dl/dl02.htm FRANÇAIS SP29FTOC.fm Page 30 Tuesday, September 30, 2008 5:35 PM31 FRANÇAIS p. 120

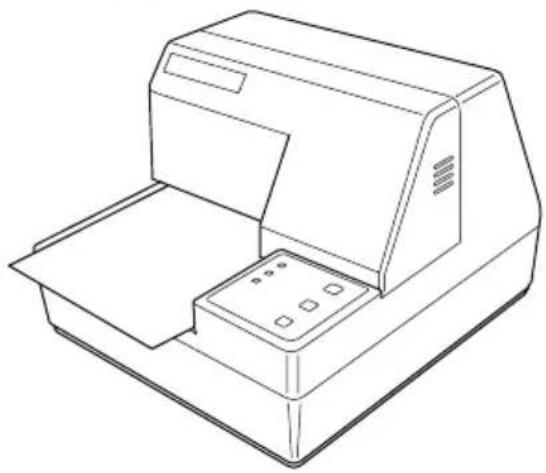

Chapitre 1: Configuration de l’imprimante

Ce chapitre vous fournira des informations importantes vous permettant de configurer votre imprimante. Veuillez lire attentivement ce chapitre avant d’utiliser l’imprimante pour la première fois. Vous y trouverez des informations qui vous aideront à :

choisir l’emplacement de votre imprimante ;

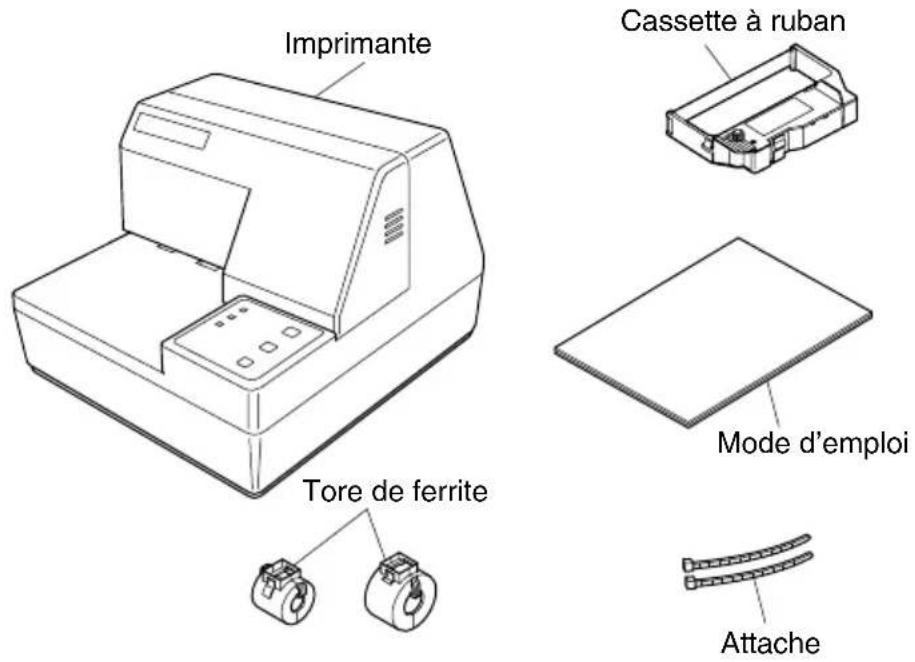

déballer et configurer votre imprimante ;

installer la cassette à ruban ;

raccorder l’imprimante à un ordinateur-hôte ;

insérer un morceau de papier. Emplacement de l’imprimante Avant de déballer l’imprimante, déterminez l’emplacement où vous souhaitez l’installer. Veuillez observer les points ci-dessous lors de votre choix.

Choisissez une surface stable et de niveau sur laquelle l’imprimante ne sera exposée à aucune vibration.

Assurez-vous que l’emplacement dispose d’une prise secteur proche et d’accès aisé.

Assurez-vous que la distance entre l’imprimante et l’ordinateur-hôte vous permet de les raccorder aisément.

Assurez-vous que l’imprimante n’est pas exposée directement aux rayons du soleil.

Tenez l’imprimante à l’écart des sources de chaleur importante, telles que les appareils de chauffage, etc.

Assurez-vous que le lieu où vous souhaitez installer l’imprimante est propre, sec et n’est pas poussiéreux.

Assurez-vous que la prise secteur à laquelle vous raccordez l’imprimante délivre une tension stable. Evitez de raccorder l’imprimante à la prise secteur d’un circuit alimentant de gros consommateurs de courant, tels qu’un photocopieur, réfrigérateur, etc.

Assurez-vous que la tension de la prise secteur correspond bien à la tension nominale indiquée sur l’étiquette collée à la base de l’imprimante.

Assurez-vous que le lieu où vous installez l’imprimante n’est pas excessivement humide. SP298F.fm Page 31 Wednesday, October 1, 2008 10:13 AM32 FRANÇAIS Déballage de l’imprimante Contrôlez si la caisse contient bien tous les éléments illustrés ci-dessous. Si l’un des éléments mentionnés ci-dessus ne se trouve pas dans la caisse, adressez-vous au magasin où vous avez acheté l’imprimante et demandez que la pièce manquante vous soit fournie. Il est préférable de conserver la caisse d’origine ainsi que tous les emballages. Ceux-ci vous seront utiles s’il vous faut emballer l’imprimante ou la transporter. Retrait des matériaux de protection Des feuilles de protection et un morceau de carton ont été insérés dans l’imprimante pour protéger les composants lors du transport. Avant la mise en service de l’imprimante, veillez à enlever tous les matériaux d’emballage sous le capot, comme indiqué sur l’illustration. Imprimante Cassette à ruban Mode d’emploi Tore de ferrite Attache Ruban Ruban SP298F.fm Page 32 Wednesday, October 1, 2008 10:13 AM33 FRANÇAIS Description générale Les illustrations ci-dessous vous indiquent les principaux éléments, touches et connecteurs de l’imprimante. Capot Protège les organes internes de l’imprimante. Tableau de commande Ce tableau comprend deux interrupteurs de commande des fonctions et trois témoins indiquant le statut de l’imprimante. Interrupteur d’alimentation Cet interrupteur vous permet de mettre l’imprimante sous tension et hors tension. Table à document Cette table sert de support au papier fort pour l’impression. Ce connecteur vous permet de connecter l’imprimante à l’ordinateur-hôte. Ce connecteur vous permet de connecter le câble de l’adaptateur secteur. Ne déconnectez pas le câble lorsque l’imprimante est sous tension. Connecteur d’interface Connecteur de câble d’adaptateur secteur Cache de pilotage d’appareil périphérique Il recouvre une pris modulaire qui vous permet de raccorder un appareil périphérique, tel qu’un tiroir-caisse, etc. Ne connectez pas de ligne téléphonique à ce connecteur. SP298F.fm Page 33 Wednesday, October 1, 2008 10:13 AM34 FRANÇAIS Ouverture du capot

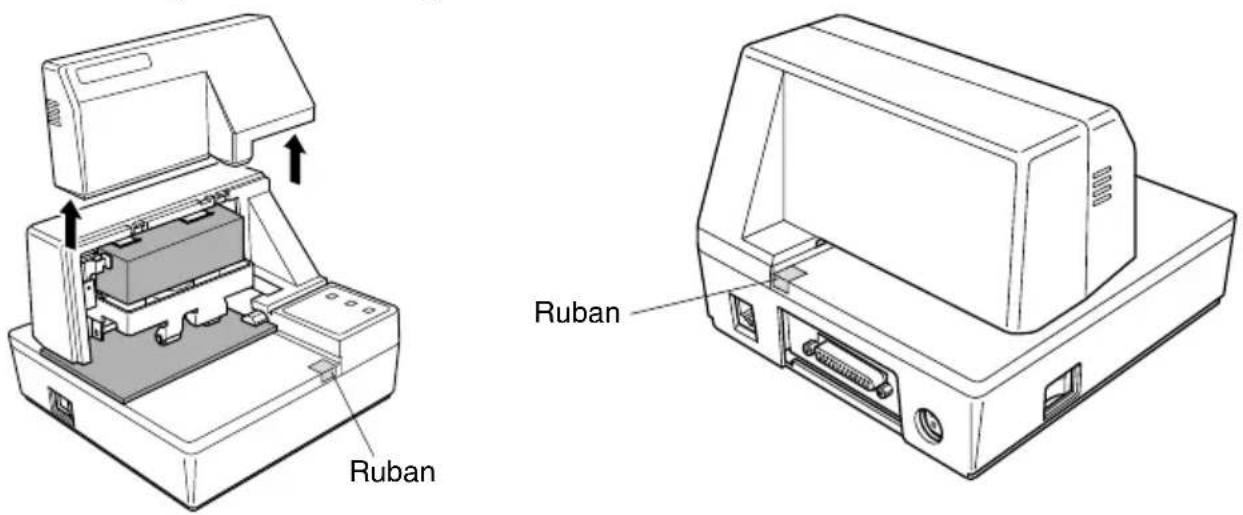

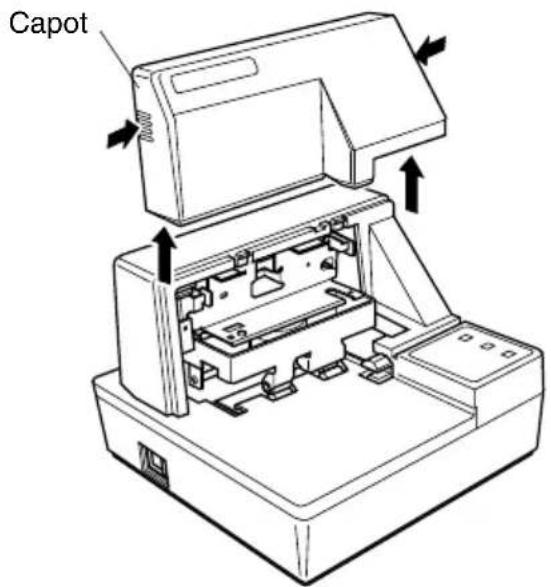

Appuyez droit sur les sections cannelées des deux côtés du capot pour le détacher de l’imprimante.

Pour remettre le capot en place, glissez-le en place et rabaissez-le. Appuyez délicatement sur le capot jusqu’à ce qu’il se verrouille dans un déclic. Installation de la cassette à ruban

Assurez-vous que le levier de libération du papier est activé (le papier n’est pas maintenu en place par le rouleau d’alimentation du papier). Pour voir si le levier de libération du papier est activé ou non, mettez l’imprimante sous tension et vérifiez si le voyant RELEASE du panneau de commandes s’allume. S’il est éteint, appuyez sur la touche RELEASE jusqu’à ce qu’il s’allume.

Assurez-vous que l’imprimante est hors tension et qu’elle est débranchée de la prise secteur.

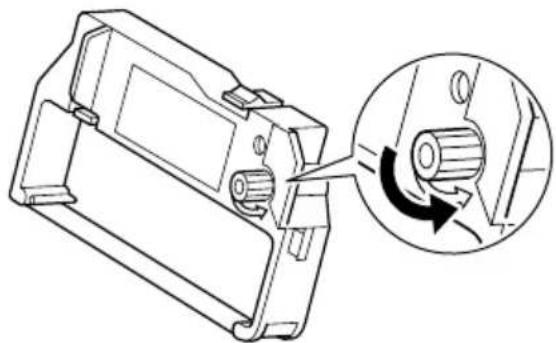

Déballez la cassette à ruban et tournez son bouton dans la direction indiquée par la flèche afin de tendre correctement le ruban. Capot SP298F.fm Page 34 Wednesday, October 1, 2008 10:13 AM35 FRANÇAIS

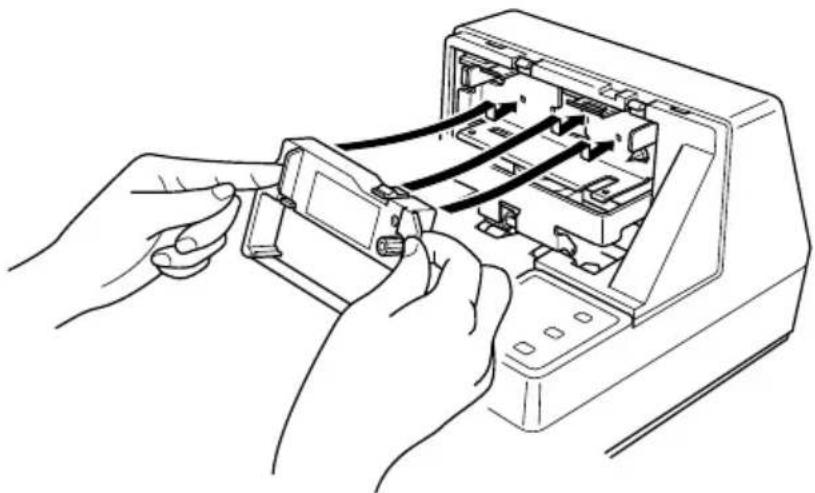

Saisissez la cassette à ruban de sorte que le ruban soit orienté vers le bas et installez-la dans l’imprimante à papier fort de la manière illustrée.

Appuyez sans forcer sur la cassette de sorte qu’elle soit correctement verrouillée.

Tournez à nouveau le bouton de la cassette afin de tendre le ruban.

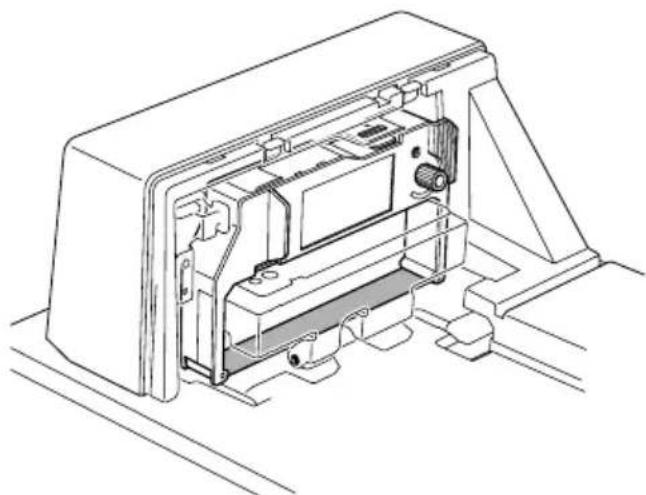

Remettez le capot de l’imprimante en place. Attention! Vérifiez que le ruban n’est pas enroulé avant d’installer la cassette à ruban, faute de quoi le ruban risque de se coincer dans l’imprimante et d’endommager les rouleaux à ruban. En outre, si le ruban s’enroule après installation, retirez la cassette à ruban, déroulez le ruban et réinstallez la cassette. <Correct : le ruban n’est pas enroulé> <Incorrect : le ruban est enroulé> SP298F.fm Page 35 Wednesday, October 1, 2008 10:13 AM36 FRANÇAIS Retrait de la cassette à ruban Suivez les instructions ci-dessous lorsque vous souhaitez retirer la cassette à ruban afin de la remplacer.

Assurez-vous que l’imprimante est hors tension et qu’elle est débranchée de la prise secteur.

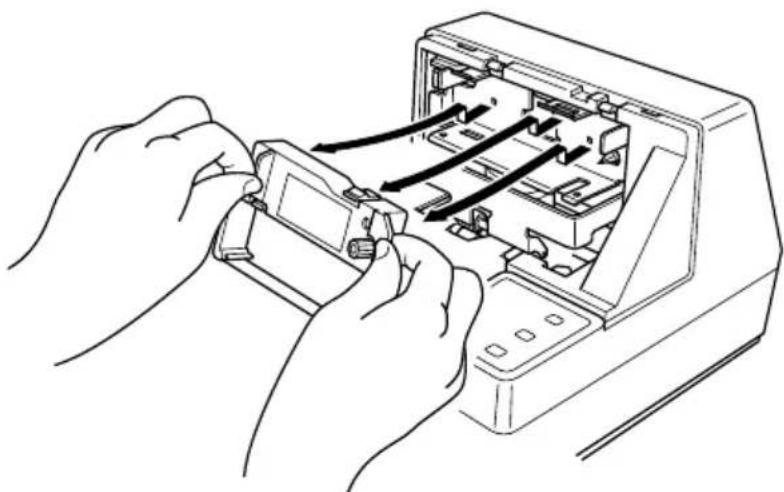

Saisissez la cassette à ruban de la manière illustrée et retirez-la doucement du mécanisme d’impression.

Installez la nouvelle cassette en suivant les instructions de la section “Installation de la cassette à ruban” à la page 34. Raccordement à une prise secteur et mise sous et hors tension

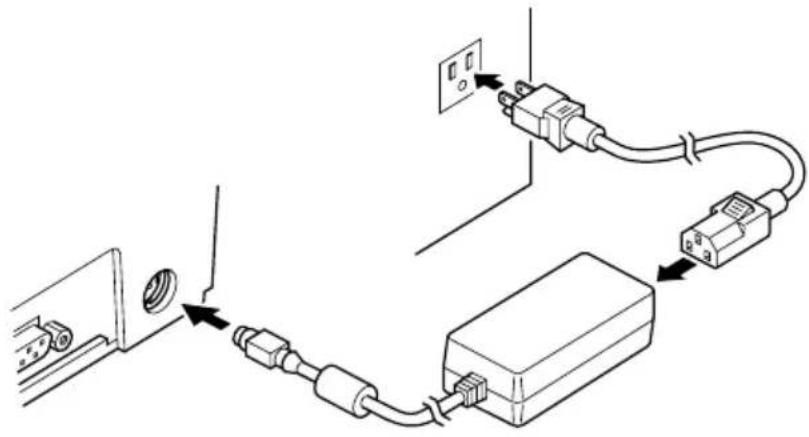

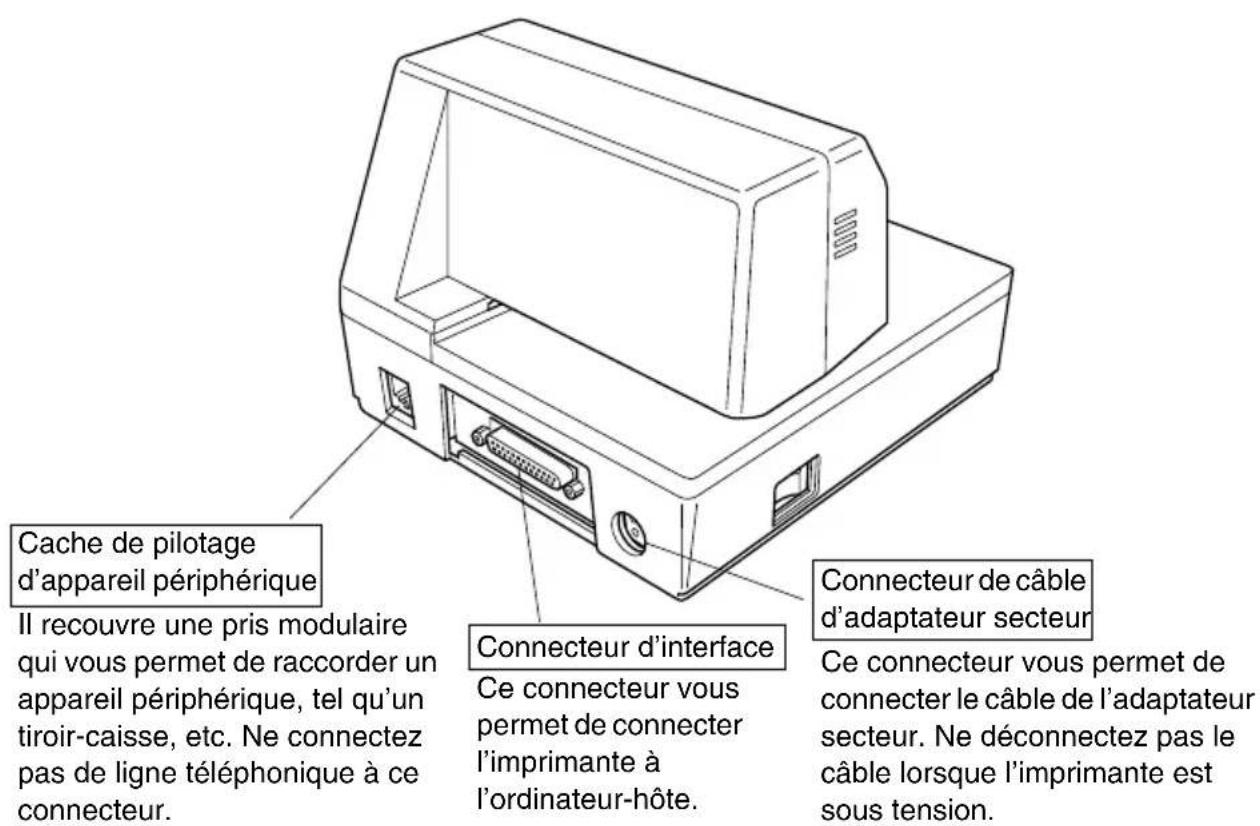

Branchez l’adaptateur secteur optionnel sur le connecteur de câble d’adaptateur secteur de l’imprimante.

Raccordez un cordon d’alimentation à trois broches au connecteur de l’adaptateur secteur prévu à cet effet en veillant à effectuer la connexion à la terre. Remarque: Le cordon d’alimentation n’est pas fourni avec l’imprimante. Vous devrez donc vous en procurer un. SP298F.fm Page 36 Wednesday, October 1, 2008 10:13 AM37 FRANÇAIS

Raccordez l’autre bout du cordon d’alimentation à une prise secteur de tension appropriée.

Mettez l’imprimante sous et hors tension à l’aide de l’interrupteur d’alimentation situé sur le côté gauche de l’imprimante. Attention! Nous vous recommandons de débrancher l’imprimante du secteur lorsque vous ne comptez pas l’utiliser pendant une période prolongée. Par ailleurs, veillez lors de l’installation à ce que la prise secteur alimentant l’imprimante soit proche et d’accès facile. A ce stade, vous pouvez si vous le souhaitez effectuer un test d’impression afin de vous assurer que l’imprimante fonctionne correctement. Pour les détails relatifs au test d’impression, reportez-vous à la page 45. SP298F.fm Page 37 Wednesday, October 1, 2008 10:13 AM38 FRANÇAIS Connexion à votre ordinateur-hôte L’ordinateur communique les données à l’imprimante via le câble connecté à l’interface de l’imprimante (type de connecteur d’interface série : D-Sub à 25 broches ou type de connecteur d’interface parallèle : compatible Centronics à 36 broches). Ce câble n’est pas fourni avec l’imprimante. Vous devrez donc vous en procurer un. Attention!

• Les instructions suivantes concernent le câble de connexion employé sur un ordinateur personnel compatible IBM. Notez que ces instructions ne s’appliquent pas à tous les types d’ordinateurs et de câbles. Si vous n’êtes pas sûr du type de câble adapté à votre ordinateur, demandez conseil à votre revendeur.

• Assurez-vous que l’imprimante est hors tension, qu’elle est débranchée de la prise secteur et que l’ordinateur est hors tension avant de les connecter.

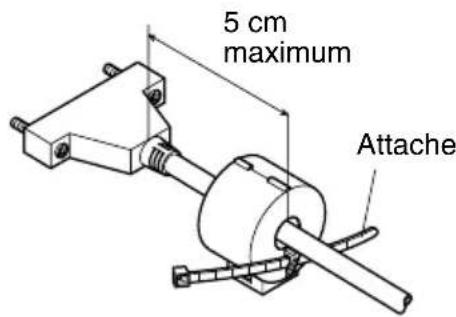

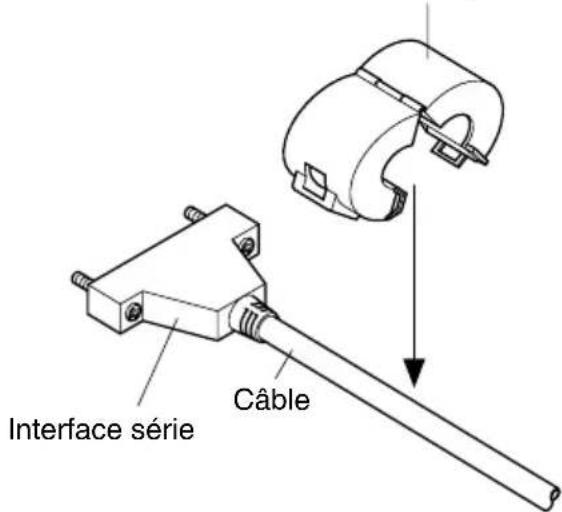

Fixez la grande gaine en ferrite sur le câble comme illustré. Tore de ferrite (28 mm de diamètre) Interface série Câble SP298F.fm Page 38 Wednesday, October 1, 2008 10:13 AM39 FRANÇAIS Passez l’attache dans le tore de ferrite. Passez l’attache autour du tore de ferrite et serrez-la. Coupez l’extrémité de l’attache à l’aide de ciseaux. Pour un câble série:

Raccordez l’une des extrémités du câble en série au port d’interface en série de votre ordinateur, et l’autre extrémité dans la borne au dos de l’imprimante. Fixez les connecteurs à l’aide des vis fournies. Pour un câble parallèle:

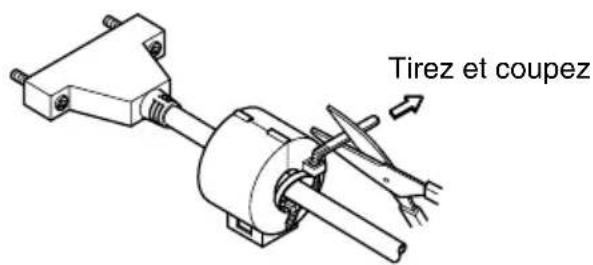

Fixez une gaine en ferrite de la même manière que pour le câble série.

Branchez une extrémité du câble parallèle au port parallèle de l’ordinateur. Le port parallèle doit être identifié comme port d’ “Imprimante”, “Parallèle”, “PRN”, “LPT1” ou toute autre appellation similaire.

Branchez l’autre extrémité du câble parallèle dans la prise située sur le côté de l’imprimante et fixez le câble à l’aide des attaches. 5 cm maximum Attache Tirez et coupez SP298F.fm Page 39 Wednesday, October 1, 2008 10:13 AM40 FRANÇAIS Raccordement d’un appareil périphérique Vous pouvez raccorder un appareil périphérique à l’imprimante à l’aide d’une fiche modulaire. Nous expliquons ci-dessous comment installer le tore de ferrite et faire le raccordement proprement dit. Pour les détails sur le type de fiche modulaire à utiliser, reportez-vous à la page 137. Notez que le fil ou la fiche modulaires ne sont pas fournis avec l’imprimante. Vous devrez donc vous les procurer. Attention! Assurez-vous que l’imprimante est hors tension, qu’elle est débranchée de la prise secteur et que l’ordinateur est hors tension avant d’effectuer les connexions.

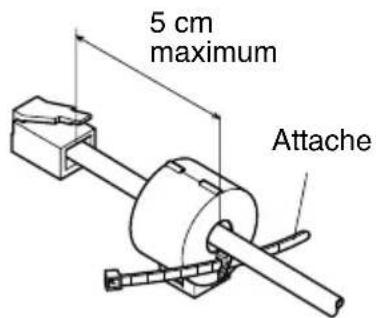

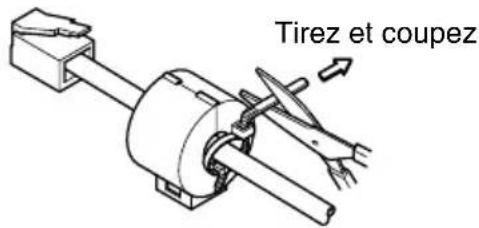

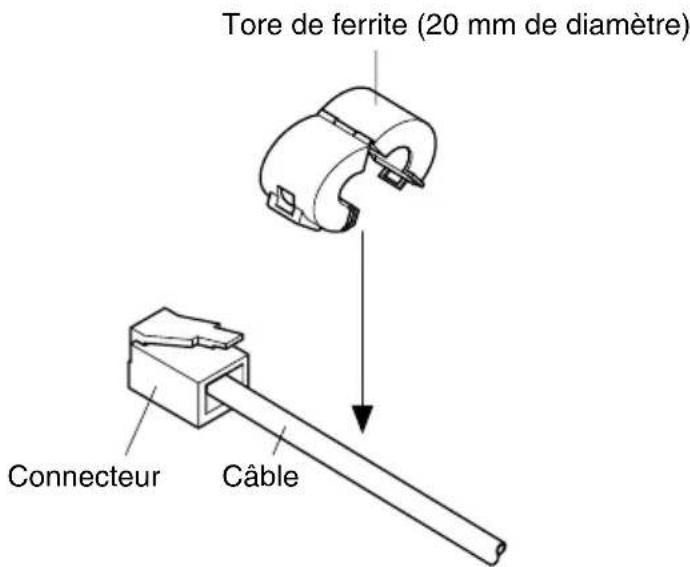

Fixez la petite gaine en ferrite sur le câble modulaire comme illustré ci- dessous. Passez l’attache dans le tore de ferrite. Tore de ferrite (20 mm de diamètre) Connecteur Câble 5 cm maximum Attache SP298F.fm Page 40 Wednesday, October 1, 2008 10:13 AM41 FRANÇAIS Passez l’attache autour du tore de ferrite et serrez-la. Coupez l’extrémité de l’attache à l’aide de ciseaux.

Raccordez une extrémité du câble modulaire à la prise modulaire du périphérique.

Retirez le cache de prise modulaire au dos de l’imprimante, et raccordez l’autre extrémité du câble modulaire dans la prise de l’imprimante. Introduction du papier dans l’imprimante Utilisez uniquement le type de papier recommandé pour cette imprimante. N’utilisez jamais des papiers inadéquats car ils pourraient provoquer un mauvais fonctionnement de l’imprimante ou l’endommager. La procédure ci-dessous explique comment imprimer sur le papier. Avant de tenter l’impression, il vous faut cependant installer une cassette à ruban dans l’imprimante ; pour ce faire, voyez la méthode décrite dans “Installation de la cassette à ruban” à la page 34.

Assurez-vous que l’imprimante est branchée à la prise secteur et sous tension.

Vérifiez si le voyant RELEASE du panneau de commandes est allumé. S’il est éteint, appuyez sur la touche RELEASE jusqu’à ce qu’il s’allume. Attention! L’introduction et le retrait du papier doivent s’effectuer uniquement lorsque l’imprimante est en position papier relâché (lorsque le papier n’est pas maintenu en place par le rouleau d’alimentation). Tirez et coupez SP298F.fm Page 41 Wednesday, October 1, 2008 10:13 AM42 FRANÇAIS

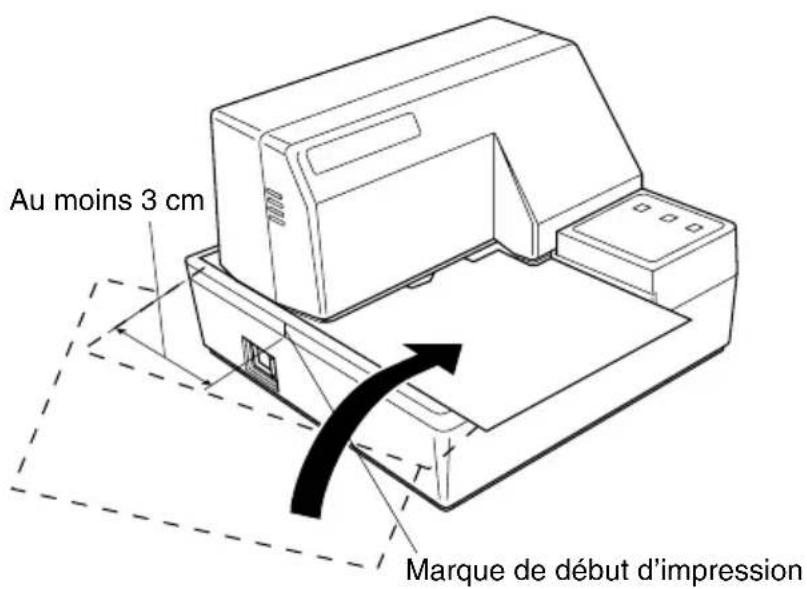

Placez une feuille de papier dans le bac à papier de l’imprimante et faites glisser son bord droit vers l’imprimante. L’impression se fera sur la face du papier tournée vers le haut (celle que l’on peut voir), à partir du haut du papier. Attention! Ne jamais utiliser de papier chiffonné ou recourbé. En cas d’utilisation de papiers multiples, veillez à bien aligner les différentes feuilles. Le papier peut être introduit par l’avant ou par le côté de l’imprimante. Néanmoins, l’introduction du papier par l’avant risque de provoquer un bourrage, en fonction de la condition du papier, et nous conseillons dès lors de toujours introduire le papier par le côté. AutoSide Loading™ Cette imprimante est équipée de détecteurs de papier de sorte que vous ne devez effectuer aucune opération spéciale pour aligner l’emplacement du début de l’impression. Il suffit d’introduire le papier dans l’imprimante pour que le détecteur localise le haut du papier. Le papier avancera automatiquement à la position d’impression. Attention! Lors de l’insertion du papier dans l’imprimante, assurez-vous qu’il y a au moins 3 cm entre le bord supérieur du papier et la marque situant le début de l’impression sur l’imprimante. Sinon, le détecteur de papier risque de ne pas situer correctement le haut du papier. Au moins 3 cm Marque de début d’impression SP298F.fm Page 42 Wednesday, October 1, 2008 10:13 AM43 FRANÇAIS

Poussez le bord droit du papier dans l’imprimante jusqu’à ce qu’il soit stoppé. A ce stade, le voyant d’absence de papier PAPER OUT s’éteint et le mécanisme de l’imprimante aligne automatiquement le papier pour commencer l’impression dans le haut de la feuille.

Envoyez des données de votre ordinateur pour les imprimer sur le papier.

Après l’impression, appuyez sur la touche RELEASE pour libérer automatiquement le papier. SP298F.fm Page 43 Wednesday, October 1, 2008 10:13 AM44 FRANÇAIS

Chapitre 2: Tableau de commande

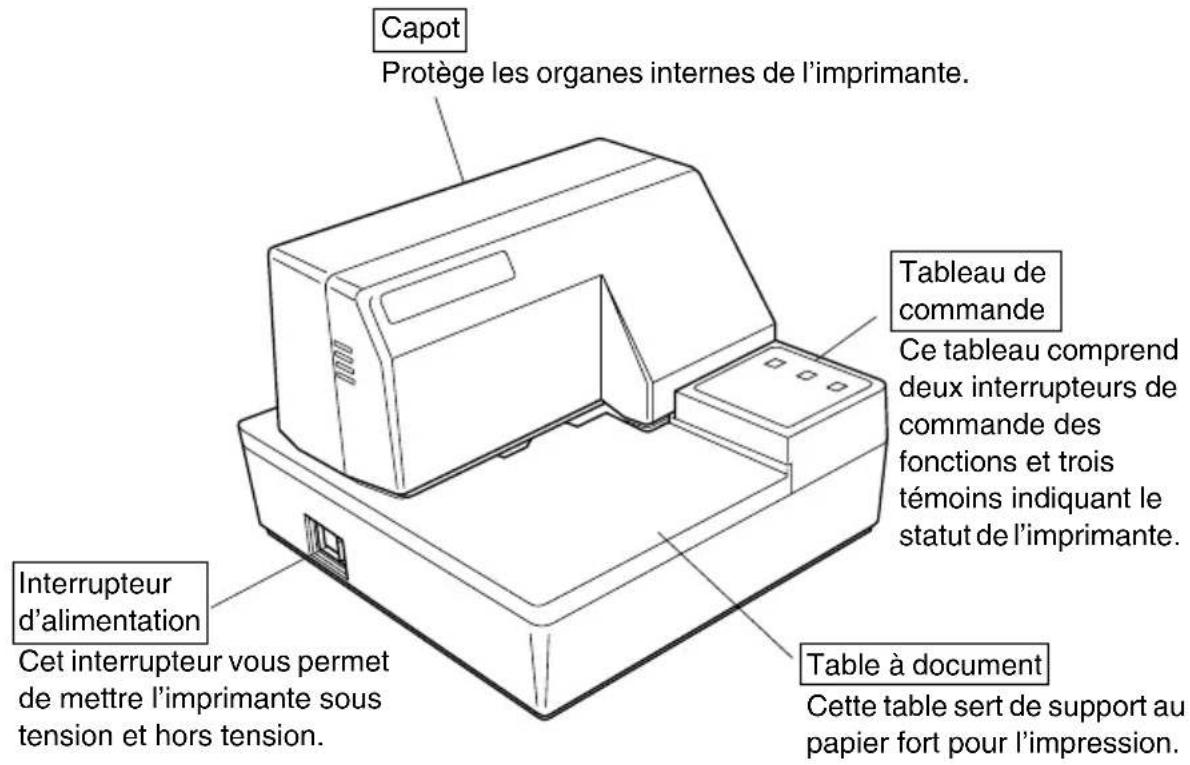

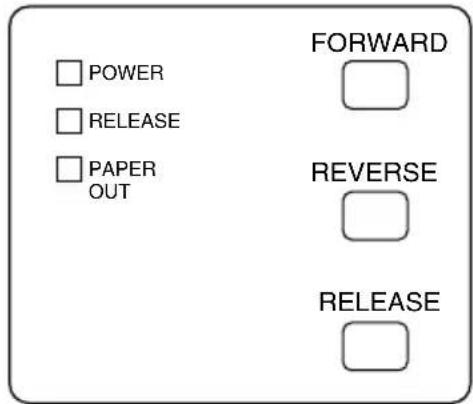

Le panneau de commandes permet de contrôler le fonctionnement de l’imprimante de papier fort par boutons poussoir. Il contient également des témoins lumineux qui vous indiquent l’état de l’imprimante en un simple coup d’œil. Témoins lumineux Le tableau ci-dessous vous explique l’état de l’imprimante pour chaque témoin allumé, éteint ou clignotant. Témoin Eteint Allumé Clignotant POWER Hors tension Sous tension Mode de réglage d’alignement des points PAPER OUT Papier inséré Pas de papier Demande d’insertion de papier RELEASE Papier fort engagé Papier fort libéré Erreur mécanique FORWARD POWERRELEASEPAPER OUT REVERSE RELEASE SP298F.fm Page 44 Wednesday, October 1, 2008 10:13 AM45 FRANÇAIS Touches Le tableau ci-dessous vous explique la fonction des trois touches du tableau de commande. Test d’impression Vous pouvez utiliser à tout moment la procédure suivante pour tester l’imprimante.

Mettez l’imprimante sous tension et insérez un morceau de papier (page 36, 41).

Tout en maintenant la touche RELEASE enfoncée, remettez l’imprimante sous tension. Maintenez la touche RELEASE enfoncée pendant quelques instants, jusqu’à ce que l’imprimante émette un bip et entame l’impression du test. Le test d’impression s’effectue sur toute la longueur du papier. Réglage de l’alignement des points Vous n’aurez peut-être jamais besoin d’effectuer les réglages décrits dans cette section, mais près avoir utilisé l’imprimante pendant un certain temps, vous remarquerez peut-être que les points de certains graphiques ne sont pas alignés correctement. Ainsi par exemple, ce qui devrait être imprimé comme ceci : pourrait être imprimé comme cela : Touche Description FORWARD Alimente le papier fort vers l’avant, vers le dos de l’imprimante. Une pression fait avancer le papier d’une ligne, une pression continue produit une avance continue. REVERSE Alimente le papier fort vers l’arrière, vers l’avant de l’imprimante. Une pression fait avancer le papier d’une ligne, une pression continue produit une avance continue. RELEASE Activation de la libération du papier de l’imprimante (le papier n’est plus maintenu en place par le rouleau d’alimentation). Efface les erreurs récupérables. ou encore comme cela SP298F.fm Page 45 Wednesday, October 1, 2008 10:13 AM46 FRANÇAIS Ce problème est causé par un décalage des pièces mécaniques de l’imprimante. Ce problème est relativement rare et il est possible que vous ne le rencontriez jamais. Si toutefois vous rencontrez ce problème, suivez les instructions ci- dessous afin de le corriger.

Mettez l’imprimante sous tension et introduisez un morceau de papier.

Tout en maintenant les touches FORWARD

REVERSE du tableau de commande enfoncées, remettez l’imprimante sous tension afin d’activer le mode de réglage d’alignement des points, qui est signalé par le clignotement du témoin POWER

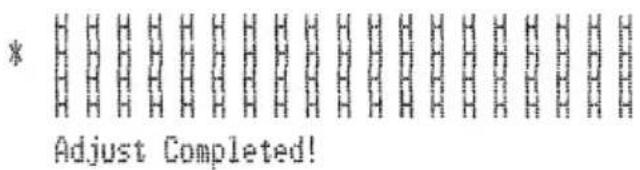

Une fois le mode de réglage d’alignement des points activé, l’imprimante imprime sept blocs de caractères de la manière indiquée ci-dessous, chacun représentant un réglage d’alignement des points. Un astérisque (*) à gauche des blocs vous indique le réglage sélectionné.

Utilisez la touche FORWARD pour spécifier le bloc dont l’alignement des caractères semble optimal. Appuyez une fois sur FORWARD pour spécifier le premier bloc, deux fois pour spécifier le deuxième bloc, et ainsi de suite jusqu’à sept fois pour spécifier le septième bloc. Un avertisseur sonore fait entendre si vous appuyez plus de sept fois sur la touche FORWARD

Après avoir spécifié un bloc, appuyez sur REVERSE pour sauvegarder votre sélection et quitter le mode de réglage d’alignement des points. SP298F.fm Page 46 Wednesday, October 1, 2008 10:13 AM47 FRANÇAIS Le réglage d’alignement des points que vous avez sélectionné est sauvegardé dans la mémoire, et l’imprimante imprime une série de lignes graduées correspondant à l’état d’impression sélectionné, suivie du message “Adjust Completed!”, vous indiquant que le réglage est terminé. L’imprimante éjecte ensuite le morceau de papier fort. Remarque: Votre réglage ne sera pas sauvegardé si vous mettez l’imprimante hors tension avant d’appuyer sur REVERSE pour quitter le mode de réglage d’alignement des points. En cas d’erreur d’alimentation de papier dans ce mode, l’imprimante éjecte le papier et le mode est annulé. Vidage hexadécimal Cette section vous indique comment imprimer en format hexadécimal tous les codes (les codes de caractère et de commande) envoyés à l’imprimante par l’ordinateur. L’imprimante n’exécute aucun code de commande (comme 0A pour l’avance de ligne), mais les imprime simplement. Le vidage hexadécimal vous sera utile lorsque vous écrivez des programmes de commande d’imprimante.

Mettez l’imprimante sous tension et introduisez un morceau de papier.

Tour en maintenant les touches FORWARD du tableau de commande enfoncées, remettez l’imprimante sous tension afin d’activer le mode de vidage hexadécimal.

Pour quitter ce mode, mettez l’imprimante hors tension. Remarque: Quand l’imprimante est en mode de vidage hexadécimal, elle ne répond à aucune commande. SP298F.fm Page 47 Wednesday, October 1, 2008 10:13 AM48 FRANÇAIS Erreurs Vous pouvez rencontrer trois types d’erreur : les erreurs corrigibles, que vous pouvez corriger en effectuant certaines opérations, les erreurs non corrigibles, dont la correction nécessite l’intervention d’un revendeur agréé, et l’erreur de réception des données. Les erreurs sont signalées par un avertisseur sonore et par des témoins. Erreurs corrigibles Erreurs corrigibles Erreur de réception des données Ce genre d’erreur se produit dès qu’un problème surgit pendant la réception de données. Le moyen mis en oeuvre par l’imprimante pour rétablir son fonctionnement normal après une erreur de réception de données dépend du mode de commandes sélectionné. Type d’erreur Témoins Correction

POWER RELEASE PAPER OUT

Bourrage de papier Clignote Corrigez la cause du problème et appuyez sur RELEASE. Blocage du moteur de transport Signal de position d’origine anormale Signal de temps anormal Type d’erreur Témoins Correction

POWER RELEASE PAPER OUT

Lecture/écriture de la mémoire vive Eteint Allumé Allumé Mettez l’imprimante hors tension et attendez quelques minutes avant de la remettre sous tension. Si l’imprimante ne réagit toujours pas normalement, contactez le service technique le plus proche. Blocage de l’unité centrale Mode de commandes Procédure de correction d’une erreur de réception des données Mode Star L’imprimante imprime un point d’interrogation. Mode ESC/POS Interrupteur mémoire 4–0=0 : l’imprimante imprime un point d’interrogation. Interrupteur mémoire 4–0=1 : l’imprimante ne conserve pas les données reçues. SP298F.fm Page 48 Wednesday, October 1, 2008 10:13 AM49 FRANÇAIS Capteurs de papier Les capteurs de papier suivants sont prévus.

Capteur TOF Ce capteur haut-de-page détecte le bord d’attaque du papier. Lorsqu’il est validé, le capteur TOF détecte l’absence de papier et il arrête l’impression.

Capteur BOF Ce capteur bas-de-page détecte le bord arrière du papier. Lorsqu’il est validé, le capteur BOF détecte l’absence de papier et l’impression est interrompue. Lorsque la capteur TOF ou BOF détecte une absence de papier, l’imprimante arrête son moteur après l’impression de 0 à un maximum de deux lignes supplémentaires. Le capteur BOF détecte une absence de papier chaque fois que la distance entre la broche #9 de tête d’impression et le bord arrière du papier devient 38,1 mm ou moins. En Mode Star, ceci fait passer à l’arrêt d’impression, mais en mode ESC/POS, l’arrêt d’impression n’est pas atteint avant que la distance entre la broche #9 de tête d’impression et le bord arrière ne devienne 27,3 mm ou moins. Quand le blocage automatique est validé par l’Interrupteur de Mémoire 5-1, le blocage automatique est exécuté environ 0,7 seconde (valeur initiale par défaut en Mode Star; la valeur initiale en Mode ESC/POS est 1 seconde environ) après que la présence de papier est détectée par les capteurs TOF et BOF, à la suite d’une absence de papier. La fonction de blocage automatique n’est pas affectée par l’état de validation ou d’invalidation du capteur TOF ou BOF. La fonction (Positionnement haut de page) est valid ée par l’Interrupteur de Mémoire 5-0. Même si la fonction de blocage automatique est invalidée, la fonction automatique est exécutée sur le papier est verrouillée quand commence l’impression. Le voyant PAPER OUT clignote pour signaler le besoin d’insérer du papier lorsque les capteurs détectent une absence de papier (quand un capteur validé par une commande détecte une absence de papier) après réception de la donnée par l’imprimante. A ce moment, l’utilisateur doit insérer du papier et l’impression commence après que le capteur a détecté la présence de papier. SP298F.fm Page 49 Wednesday, October 1, 2008 10:13 AM50 FRANÇAIS

Chapitre 3: Résumé des commandes

L’imprimante supporte deux modes de commande différents : le mode STAR, et le mode ESC/POS. Le mode Star émule les imprimantes Star précédentes. Le mode ESC/POS émule l'imprimante de bordereaux TM-295 ou TM-290 Epson. Ce chapitre donne la liste de toutes les commandes supportées par l’imprimante. Attention! Pour obtenir la dernière version de ce manuel et pour les mises à jour des commandes supportées, consultez l’adresse URL suivante : http://www.star- micronics.co.jp/service/sp_sup_e.htm. Les commandes du mode Star Les tableaux ci-dessous vous montrent les commandes du mode Star qui sont supportées par l’imprimante. Sélection des caractères Code de contrôle Code hexadécimal Fonction <ESC> “R”

Sélection du jeu de caractères internationaux <ESC> “/” “1” <ESC> “/” <1> 1B 2F 31 1B 2F 01 Sélectionne le zéro barré <ESC> “/” “0” <ESC> “/” <0> 1B 2F 30 1B 2F 00 Sélectionne le zéro normal <ESC> <GS> “t”

Pour sélectionner un caractère dans le tableau des codes <ESC> “M” 1B 4D Sélection de la police 7

9 (demi-point) <ESC> “P” 1B 50 Sélection de la police 5

9 (deux impulsions = 1 point) <ESC> “:” 1B 3A Sélection de la police 5

Réglage de l’espacement des caractères <SO> 0E Sélectionne la largeur double des caractères <DC4> 14 Invalidation de la largeur double des caractères SP298F.fm Page 50 Wednesday, October 1, 2008 10:13 AM51 FRANÇAIS <ESC> “W”

Règle l’indice d’amplification pour la largeur des caractères <ESC> “h”

Règle l’indice d’amplification pour la hauteur des caractères <ESC> “–” “1” <ESC> “–” <1> 1B 2D 31 1B 2D 01 Validation du soulignement <ESC> “–” “0” <ESC> “–” <0> 1B 2D 30 1B 2D 00 Invalidation du soulignement <ESC> “_” “1” <ESC> “_” <1> 1B 5F 31 1B 5F 01 Validation du surlignement <ESC> “_” “0” <ESC> “_” <0> 1B 5F 30 1B 5F00 Invalidation du surlignement <ESC> “4” 1B 34 Validation de l’impression surintensifiée <ESC> “5” 1B 35 Invalidation de l’impression surintensifiée <SI> 0F Impression inversée <DC2> 12 Invalidation de l’impression inversée <ESC> <RS> “i” “0” <ESC> <RS> “i” <0> 1B 1E 96 30 1B 1E 96 00 Pour annuler le mode d'impression de texte avec rotation. <ESC> <RS> “i” “1” <ESC> <RS> “i” <1> 1B 1E 96 31 1B 1E 96 01 Pour spécifier le mode d'impression de texte avec rotation de 270˚. <ESC> <RS> “i” “2” <ESC> <RS> “i” <2> 1B 1E 96 32 1B 1E 96 02 Pour spécifier le mode d'impression de texte avec rotation de 90˚. <ESC> “E” 1B 45 Validation de l’impression mise en valeur <ESC> “F” 1B 46 Invalidation de l’impression mise en valeur <ESC> “U”

Sélection du sens d’impression Code de contrôle Code hexadécimal Fonction SP298F.fm Page 51 Wednesday, October 1, 2008 10:13 AM52 FRANÇAIS Commandes de position d’impression Code de contrôle Code hexadécimal Fonction <LF> 0A Avance d’une ligne <CR> 0D Retour chariot <ESC> “a”

Avance du papier de n lignes <HT> 09 Tabulation horizontale <ESC> “A”

Sélection d’un interligne de

/72èmes de pouce <ESC> “2” 1B 32 Validation d’un interligne de

/72èmes de pouce <ESC> “z” “0” <ESC> “z” <0> 1B 7A 30 1B 7A 00 Validation d’un interligne de 1/12ème de pouce <ESC> “z” “1” <ESC> “z” <1> 1B 7A 31 1B 7A 01 Validation d’un interligne de 1/6ème de pouce <ESC> “0” 1B 30 Validation d’un interligne de 1/8ème de pouce <ESC> “1” 1B 31 Validation d’un interligne de 7/72èmes de pouce <ESC> “J”

/72èmes de pouce <ESC> “j”

Avance inversée de une fois

/72èmes de pouce <ESC> “3”

Validation d’un interligne de

/215èmes de pouce environ <ESC> “y”

Validation d’un interligne de

/144èmes de pouce <ESC> “D” n1 n2 .. <0> 1B 44 n1 n2 .. 00 Pose des arrêts de tabulation horizontaux <ESC> “I”

Réglage de la marge gauche <ESC> “Q”

Réglage de la marge droite <ESC> <GS> “a” “0” <ESC> <GS> “a” <0> 1B 1D 61 30 1B 1D 61 00 Alignement à gauche (défaut) <ESC> <GS> “a” “1” <ESC> <GS> “a” <1> 1B 1D 61 31 1B 1D 61 01 Centrage <ESC> <GS> “a” “2” <ESC> <GS> “a” <2> 1B 1D 61 32 1B 1D 61 02 Alignement à droite SP298F.fm Page 52 Wednesday, October 1, 2008 10:13 AM53 FRANÇAIS Commandes de graphiques en points Impression de graphiques téléchargés Commande de pilotage des périphériques Commande de papier fort Code de contrôle Code hexadécimal Fonction <ESC> “K”

m1 m2... Impression de graphiques à densité normale <ESC> “L” n1 n2

n2 m1 m2... Impression de graphiques à haute densité Code de contrôle Code hexadécimal Fonction <ESC> “&” <0> n1 n2 .. 1B 26 00 n1 n2 .. Définition des caractères à télécharger <ESC> “%” “1” <ESC> “%” <1> 1B 25 31 1B 25 01 Validation du jeu de caractères téléchargés <ESC> “%” “0” <ESC> “%” <0> 1B 25 30 1B 25 00 Invalidation du jeu de caractères téléchargés Code de contrôle Code hexadécimal Fonction <ESC> <BEL> n1 n2 1B 07 n1 n2 Définition de l’impulsion d’entraînement du périphérique n°1 <BEL> 07 Commande de pilotage du périphérique n°1 <FS> 1C Commande de pilotage immédiat du périphérique n°1 <EM> 19 Commande de pilotage immédiat du périphérique n°2 <SUB> 1A Commande de pilotage immédiat du périphérique n°2 Code de contrôle Code hexadécimal Fonction <ESC> <SI>

Réglage du capteur de papier fort <ESC> <FF>

Fonction de papier fort <ESC> <VT> m n 1B 0B m n Sélection du sens d’éjection/de la longueur du papier <ESC><EM>

n m 0A 00 Sélection du temps d’attente avant l’activation du blocage automatique. SP298F.fm Page 53 Wednesday, October 1, 2008 10:13 AM54 FRANÇAIS Mode de page Autres commandes Code de contrôle Code hexadécimal Fonction <ESC> “n” 1B 6E Sélection du mode page <ESC> “!” 1B 21 Sélection du mode ligne <ESC> “*” ... 1B 2A ... Réglage de la zone d’impression en mode page <ESC> “T”

Sélection du sens d’impression en mode page <FF> 0C Impression en mode page Code de contrôle Code hexadécimal Fonction <CAN> 18 Suppression de la mémoire tampon et réinitialisation de l’imprimante <DC3> 13 Désélection de l’imprimante <DC1> 11 Réglage du mode de sélection <RS> 1E Activation de la sonnerie <ESC>

<LF> <NUL> 1B 23 N 2C n1 n2 n3 n4 0A 00 Réglage de l’interrupteur de mémoire <ESC> “@” 1B 40 Initialisation de l’imprimante <EOT> 04 Transmet l’état en temps réel (EOT) <ENQ> 05 Transmet l’état en temps réel (ENQ) <ETB> 17 Confirmation de la fin de l’impression <ESC><ACK><SOH> IB 06 01 Transmission du statut automatique <ESC><RS> “a”

IB IE 61 n Validation/Invalidation du statut automatique <ESC> “?” <LF> <NUL> 1B 3F 0A 00 Initialisation de l’imprimante et test d’impression SP298F.fm Page 54 Wednesday, October 1, 2008 10:13 AM55 FRANÇAIS Commandes du mode ESC/POS (Émulation de la TM-295) Le tableau ci-dessous donne la liste des commandes d'émulation de la TM-295 qui sont supportées par l'imprimante. *1: Commandes d’interligne et d’alimentation du papier de

/60èmes de pouce : Etant donné que l’écart minimum d’alimentation du papier pour cette imprimante est de 1/144ème de pouce, la valeur

/60èmes de pouce doit être considérée comme approximative. La valeur réelle est INT ((6

/5) + 0,5)/72 pouces. Code de contrôle Code hexadécimal Fonction <HT> 09 Tabulation horizontale <LF> 0A Avance de ligne <FF> 0C Ejection du papier en mode une feuille Impression en mode papier et retour à la ligne <DLE> <EOT>

Validation de l’envoi d’état en temps réel (série I/F seulement) <CAN> 18 Annulation des données d’impression en mode page <ESC> SP 1B 20 Réglage de l’espace à droite du caractère <ESC> ! 1B 21 Validation de l’impression en mode lots <ESC> # 1B 23 Réglage de l’interrupteur de mémoire <ESC> % 1B 25 Validation/invalidation du jeu de caractères téléchargés <ESC> & 1B 26 Définition des caractères téléchargés <ESC> * 1B 2A Sélection du mode image en mode points <ESC> 2 1B 32 Sélection d’un espacement de ligne de 1/6 pouce <ESC> 3 1B 33 Validation de l’interligne de

/60èmes de pouce environ *1 <ESC> = 1B 3D Sélection du périphérique <ESC> @ 1B 40 Initialisation de l’imprimante

Réglage de la longueur d’éjection pour une impression une feuille <ESC> D 1B 44 Réglage de la position de tabulation horizontale

Validation/invalidation de l’avance inverse pour le mode une feuille

Imprime et fait avancer le papier de

/60èmes de pouce environ *1

Imprime et fait reculer le papier de

/60èmes de pouce environ *1 SP298F.fm Page 55 Wednesday, October 1, 2008 10:13 AM56 FRANÇAIS *1: Commandes d’interligne et d’alimentation du papier de

/60èmes de pouce : Etant donné que l’écart minimum d’alimentation du papier pour cette imprimante est de 1/144ème de pouce, la valeur

/60èmes de pouce doit être considérée comme approximative. La valeur réelle est INT ((6

/5) + 0,5)/72 pouces. Code de contrôle Code hexadécimal Fonction <ESC> L 1B 4C Sélection du mode page <ESC> R 1B 52 Sélection du jeu de caractères internationaux

Sélection du sens d’impression pour l’impression des caractères en mode page <ESC> U 1B 55 Sélection du sens d’impression

Désignation/annulation de la rotation de 90˚ des caractères

Sélection de la zone d’impression pour l’impression en mode page <ESC> a 1B 61 Alignement de la position <ESC> c3 1B 63 33 Commande au capteur de papier d’envoyer le signal “papier épuisé”. <ESC> c4 1B 63 34 Commande au capteur de papier d’interrompre l’impression. <ESC> c5 1B 63 35 Validation/invalidation des interrupteurs du tableau de commande <ESC> d 1B 64 Impression ou avance de “

” lignes <ESC> f 1B 66 Réglage du temps d’attente en mode une feuille <ESC> p 1B 70 Génération de l’impulsion spécifiée <ESC> q 1B 71 Relâchement <ESC> t 1B 74 Réglage du tableau des codes de caractères <ESC> u 1B 75 Envoi de l’état du périphérique (série I/F seulement) <ESC> v 1B 76 Demande de l’état du capteur de papier (série I/F seulement) <ESC> { 1B 7B Validation/invalidation de l’impression inversée <GS> I 1D 49 Envoi de l’ID imprimante (série I/F seulement) <GS> a 1D 61 Validation/invalidation d’envoi automatique de l’état d’imprimante (série I/F seulement) <GS> r 1D 72 Envoi de l’état d’imprimante (série I/F seulement) SP298F.fm Page 56 Wednesday, October 1, 2008 10:13 AM57 FRANÇAIS Commandes du mode ESC/POS (Émulation de la TM-290) Le tableau ci-dessous donne la liste des commandes d'émulation de la TM-290 qui sont supportées par l'imprimante. *1: Commandes d’interligne et d’alimentation du papier de

/60èmes de pouce : Etant donné que l’écart minimum d’alimentation du papier pour cette imprimante est de 1/144ème de pouce, la valeur

/60èmes de pouce doit être considérée comme approximative. La valeur réelle est INT ((6

/5) + 0,5)/72 pouces. Code de contrôle Code hexadécimal Fonction <HT> 09 Tabulation horizontale <LF> 0A Avance de ligne <FF> 0C Ejection du papier en mode une feuille <ESC> SP 1B 20 Réglage de l’espace à droite du caractère <ESC> ! 1B 21 Validation de l’impression en mode lots <ESC> # 1B 23 Réglage de l’interrupteur de mémoire <ESC> * 1B 2A Sélection du mode image en mode points <ESC> 2 1B 32 Sélection d’un espacement de ligne de 1/6 pouce <ESC> 3 1B 33 Validation de l’interligne de 7/60èmes de pouce environ *1 <ESC> @ 1B 40 Initialisation de l’imprimante <ESC> D 1B 44 Réglage de la position de tabulation horizontale <ESC> M 1B 4D Sélection de la police 7

<ESC> P 1B 50 Sélection de la police 5

SP298F.fm Page 57 Wednesday, October 1, 2008 10:13 AM58 FRANÇAIS Code de contrôle Code hexadécimal Fonction <ESC> R 1B 52 Sélection du jeu de caractères internationaux <ESC> c3 1B 63 33 Commande au capteur de papier d’envoyer le signal “papier épuisé”. <ESC> c4 1B 63 34 Commande au capteur de papier d’interrompre l’impression. <ESC> c5 1B 63 35 Validation/invalidation des interrupteurs du tableau de commande <ESC> d 1B 64 Impression ou avance de “

” lignes <ESC> h 1B 68 Réglage/annulation de l'avance inverse des lignes <ESC> j 1B 6A Sélection de la largeur des caractères en mode d'impression verticale <ESC> q 1B 71 Relâchement <ESC> t 1B 74 Réglage du tableau des codes de caractères <ESC> v
