MANUALE UTENTE HyDrive HX112 Hartke

Caratteristiche delle Casse Hydrive ..... 35

L'Impedenza....36

La Gestione della Potenza . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Il Collegamento dell'HX112....38

L'Uso del Controllo di Livello delle Frequenze Acute ..... 39

Specifiche 40

Introduzione

Vi ringraziamo per aver acquistato la Cassa per Basso Hydrive 112 Hartke! Sappiamo che non vi piace leggere i manuali, ma avete appena acquistato una delle migliori casse acustiche per basso sul mercato e vogliamo parlarvene. Dunque, prima di collegarla e cominciare coi "pop" e gli "slap", vorremmo suggerirvi di dedicare qualche minuto a queste pagine. Vi promettiamo che sarà il meno doloroso possibile e, chissà, magari ne ricaverete uno o due suggerimenti utili. La serie Hydrive è una linea di casse per basso che dispone dei trasduttori per basso a cono ibrido Hydrive brevettati Hartke. L'HX112 dispone della capacità di gestire 300 watt di potenza a partire da un singolo cono Hydrive da 12", con un altoparlante a compressione da 1" al titanio, all'interno di una cassa acustica aperta, accordata con precisione.

I trasduttori Hydrive rappresentano un cambiamento radicale ed un notevole passo in avanti in termini di tecnologia delle casse acustiche per basso. Gli altoparlanti a cono ibrido Hartke, del tutto unici, sono costruiti con l'uso di un cono esterno di carta che produce frequenze basse profonde e calde e di un cono di alluminio interno che producono medie che bucano il mix, pur rimanendo dolci. La cassa acustica Hydrive 112 dispone di una progettazione a cornice pressofusa che supporta motori robusti, realizzati con bobine voce ampie, con doppio bordo di avvolgimento che ne permette il funzionamento a 4 e 8 ohm e magneti al neodimio, che forniscono una maggiore potenza gestibile pur rimanendo leggeri! Per completare il sistema di altoparlanti interno, è presente un altoparlante a compressione da 1" in titanio con controllo di livello, in grado di produrre una risposta alla frequenze acute che genera un timbro dolce che rende più presente il suono del basso. Le casse Hydrive sono costruite con compensato di betulla di qualità, con ampie catenature e giunzioni ad incastro che le rendono rigide ed allo stesso tempo leggere. La copertura in vinile, la griglia e gli angoli in acciaio forniscono ulteriore protezione nel trasportare la cassa di palco in palco. Costruita per sopravvivere alla strada, l'Hydrive 112 nera e cromata dice che siete pronti per fare rock! Le casse acustiche Hydrive sono eccezionalmente naturali e pulite, con una potenza tale da produrre un intervallo di suoni radicale. È questa versatilità, insieme alla famosa affidabilità Hartke, che rende la cassa Hydrive 112 ideale per i bassisti jazz, funky, country, rock, death metal, o qualunque sia lo stile che create.

In queste pagine troverete una descrizione dettagliata delle caratteristiche della vostra Cassa per Basso Hydrive 112 e istruzioni passo a passo per la configurazione e l'uso. Troverete anche inclusa la garanzia che vi preghiamo di compilare e inviare per posta, per permettervi di ricevere supporto tecnico in linea e informazioni aggiornate su questo e su altri futuri prodotti Hartke e Samson. Vi raccomandiamo inoltre di visitare il nostro sito web (www.hartke.com) per informazioni complete sulla nostra intera linea di prodotti.

Se la trattate con cura, la vostra cassa Hydrive sarà in grado di funzionare senza problemi per molti anni. Vi raccomandiamo di registrarne il numero di serie nell'apposito spazio che segue, a memoria futura.

Numero di serie: ____

Data d'acquisto: ____

NOTA SPECIALE: dovesse mai accadere che la vostra Cassa per Basso Hydrive 112 abbia bisogno di assistenza, sarà necessario che otteniate un numero di AR (Autorizzazione di Ritorno). Senza questo numero, l'unità non verrà accettata. Se la avete acquistata negli Stati Uniti, per ottenere il numero di AR chiamate Samson all'1-800-372-6766 prima della spedizione. Vi preghiamo di conservare i materiali di imballo originali e, se possibile, di usarli per rimandarci l'unità. Se l'avete acquistata al di fuori degli Stati Uniti, per informazioni sulla garanzia vi preghiamo di contattare il vostro distributore locale.

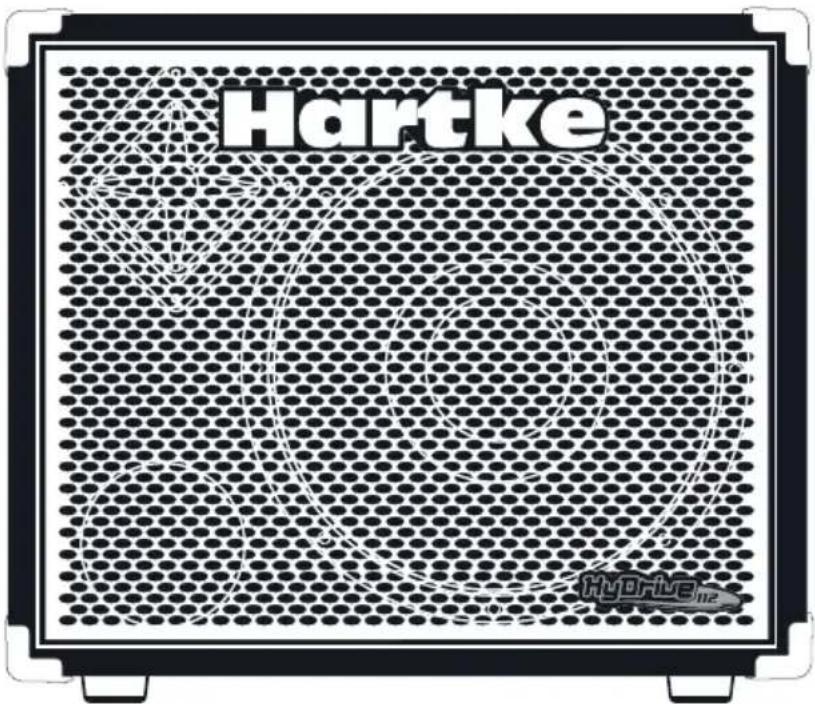

Caratteristiche delle Casse Hydrive

HX112 - Caratteristiche

• Altoparlante per le frequenze basse da 300 watt,12", "heavy-duty", a cono ibrido con motore al neodimio
• Altoparlante a compressione per le frequenze acute da 1" al titanio, con controllo di livello
  • Impedenza selezionabile a 4 e 8 ohm
  • Cassa acustica ad accordatura di precisione
• Mobile in compensato di betulla da 3/4"
• Griglia per gli altoparlanti in metallo perforato
  • Maniglia a scomparsa
• Angoli in metallo
  • Doppi ingressi con prese Speakon e da 1/4"
  • Resistente copertura in vinile nero

L'Impedenza

L'Impedenza

Prima di collegare la cassa, dovete comprendere le basi del concetto di impedenza. L'impedenza è il carico elettronico (resistenza) che l'altoparlante presenta al finale di potenza ed è misurata in Ohm (Ω). Un carico troppo basso (indicato da un numero di impedenza più basso) può danneggiare l'amplificatore, mentre un carico troppo elevato (indicato da un numero di impedenza più elevato) non sarà in grado di far sviluppare un buon livello di potenza dall'amplificatore.

Ecco la regola, strana eppure semplice, per l'impedenza: quando collegate due altoparlanti identici in "Parallelo", l'impedenza totale del sistema viene divisa per due e quando li collegate in "Serie", l'impedenza totale è uguale alla somma delle singole impedenze dei due altoparlanti.

L'HX112 dispone di un design innovativo a doppia bobina voce che vi permette di scegliere tra l'impedenza a 4 o a 8 ohm. Sulla piastra posteriore dei collegamenti, la cassa è dotata di un commutatore di selezione dell'impedenza. Dunque, se il vostro amplificatore ha una impedenza minima di 4 ohm e lo spazio sul palco è limitato, regolate il selettore di impedenza dell'HX112 su 4 ohm, per ottenere dall'ampli il massimo della potenza. Se volete usare due X112 in parallelo, per una impedenza totale di 4 ohm, oppure aggiungere una HX112 alla vostra configurazione corrente, regolate il selettore di impedenza su 8 ohm.

4 Ω I II 8 Ω

La Gestione della Potenza

La Gestione della Potenza

Si discute molto sulla gestione della potenza della cassa acustica e sulla scelta dell'amplificatore corretto. Se è vero che qualsiasi cassa può essere danneggiata sia da una potenza esagerata che da una potenza troppo contenuta, è anche vero che il vostro stile esecutivo può esservi d'aiuto nel decidere qual è la potenza che vi serve dal vostro amplificatore. Quando si usa un amplificatore che dispone di troppa poca potenza, la tendenza è di spingerlo fino al sovraccarico (in eccessiva distorsione da clipping). Questo genera una quantità di distorsione tale da scaldare troppo la bobina voce, fino a bruciarla. Se si usa un amplificatore che produce molta potenza, la cassa acustica la si può danneggiare facendo lavorare l'amplificatore al massimo e spingendo gli altoparlanti al di là dei loro limiti fisici.

Il punto più importante da prendere in esame è il modo nel quale la potenza viene usata, in modo da essere sicuri che alla cassa acustica venga fornito un segnale pulito, per poi scegliere un amplificatore che, nell'uso normale, fornisce una potenza adeguata per il vostro stile esecutivo, senza superare le capacità massime di gestione di potenza della cassa acustica. Se il vostro amplificatore dispone a bordo di un compressore o di un limitatore, vi raccomandiamo di usarlo, in modo da proteggere la cassa acustica. Se il suono che ottenete inizia ad andare in distorsione, probabilmente state cominciando a danneggiare la cassa acustica. Anche se è ragionevole disporre di maggiore quantità di potenza per poter ottenere un maggiore intervallo dinamico utile, questo di per sé non comporterà un significativo aumento del volume. Di solito, si ottiene un maggiore impatto sul livello globale aggiungendo altre casse acustiche.

La buona notizia è che le casse Hydrive Hartke sono molto efficienti e lavorano molto bene con amplificatori che dispongono di una minor potenza. In più, per tutti i modelli l'assegnazione della potenza nominale è più elevata, e questo li rende ideali per l'uso con testate più potenti. Le casse Hydrive lavorano bene con gli Hartke HA3500, HA5500, LH500, LH1000 e Kilo.

Il Collegamento dell'HX112

IMPORTANTE: esiste un livello minimo di sicurezza per l'impedenza, dunque controllate l'impedenza minima specificata dal fabbricante del vostro amplificatore, per evitare di danneggiarlo in qualsiasi modo o di annullarne la garanzia.

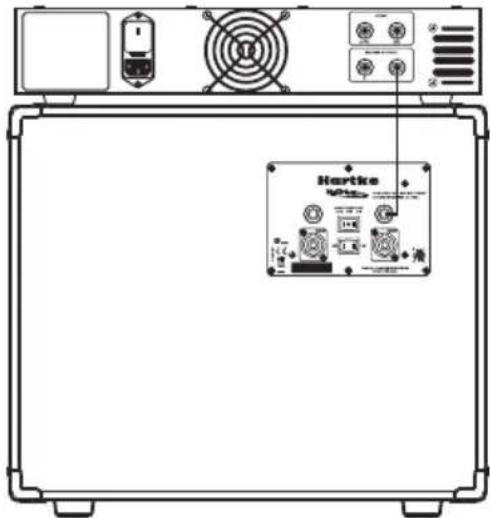

Il Collegamento dell'HX112 ad un Amplificatore (a 4 Ohm)

I collegamenti all'HX112 vanno effettuati tramite i connettori jack da 1/4" o Speakon dell'apposita piastra del pannello posteriore. Accertatevi che il commutatore di selezione dell'impedenza sia regolato nella posizione a 4 Ohm. Effettuate il collegamento con un cavo da cassa acustica non schermato. Collegate l'Uscita dell'Amplificatore all'Ingresso dell'HX112, sulla piastra posteriore dei collegamenti della cassa acustica.

Hertke 2

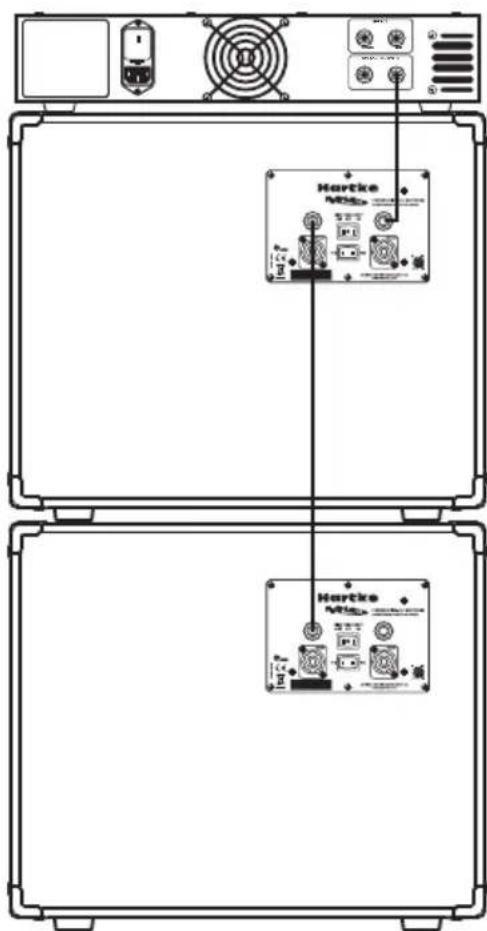

L'Uso dell'Uscita di ESTENSIONE (a 8 Ohm)

L'HX112 è dotata di una comoda Uscita di Estensione per il collegamento di casse acustiche addizionali in parallelo. Leggete con attenzione i paragrafi che parlano dell'impedenza nella documentazione del vostro amplificatore, per ottenere un collegamento appropriato. Rispettate le istruzioni qui di seguito per il collegamento di due HX112 con l'uso dell'Uscita di Estensione. Regolate, in entrambe le casse acustiche, il commutatore di selezione dell'impedenza nella posizione a 8 Ohm. Collegate l'Uscita dell'Amplificatore all'Ingresso della prima HX112. Fatto questo, collegatene l'Uscita di Estensione all'Ingresso della seconda cassa acustica.

L'Uso del Controllo di Livello delle Frequenze Acute

L'Uso del Controllo di Livello delle Frequenze Acute

La vostra cassa Hydrive 112 dispone di un controllo che permette di regolare il livello dell'altoparlante a compressione per le frequenze acute. È un commutatore che dispone di tre posizioni: ON, -6dB e OFF.

Quando lo si regola in posizione OFF (SPENTO),

l'altoparlante a compressione viene spento e viene completamente eliminato dal circuito.

Questa posizione vi da la risposta in frequenza più cupa, amata da molti bassisti per il rock ed

il metallo. Se lo regolate a -6dB, ottenete dalla tromba metà del livello. La risposta in frequenza diventa un po' più brillante, condizione ottima per dare penetrazione al suono del basso praticamente in qualsiasi tipo di gruppo. Quando lo si regola su ON (ACCESO), si ottiene il livello massimo dall'altoparlante a compressione e la risposta è sull'intero spettro, con una buona risposta sugli acuti. Questo suono è ottimo per solisti di basso, per il funk, il R&B o per qualsiasi altro stile che richiede una presenza seria e dolce della gamma acuta.

Alla Hartke, non mettiamo nessun esecutore in una scatola o in una data categoria; ci rendiamo conto che il vostro suono è personale, indipendentemente dallo stile di musica che suonate. La cassa Hydrive 112 è progettata per offrire una risposta naturale che riproduce fedelmente il suono del vostro basso e del vostro ampli. Il Controllo di Livello delle Frequenze Acute vi permette di disporre di una ulteriore dimensione di controllo, per permettervi di raggiungere il suono che state cercando. Come sempre, con un po' di esperimenti, vi sarà facile trovare le regolazioni giuste per ottenere il suono che si adatta al vostro stile ed alla vostra personalità musicale.

Specifiche

HX112 - Specifiche

Tipo Cassa Acustica per Basso ad Apertura di

Ventilazione

Impedenza del Sistema (in Ohm) Impedenza selezionabile a 4/8 Ohm

Altoparlante per le Frequenze Basse 1 x 300 watt, da 12", "heavy-duty", altoparlante per le basse frequenze a cono ibrido con moto-re al neodimio

Altoparlante per le Frequenze Acute Altoparlante a Compressione da 1" a Tromba con Controllo di Livello

Gestione della Potenza 300 Watt RMS di Gestione della Potenza

Risposta in Frequenza da 41Hz a 17kHz

Dimensioni

Altezza: 483 mm (19")

Larghezza: 381 mm (15")

Profondità: 406 mm (16")

Peso 13,6 kg (30 lb.)

Specifiche soggette a variazioni senza preavviso.
