| Tipo di prodotto | Preamplificatore per basso e direct box (DI) |
| Alimentazione | 9V CC centro negativo (adattatore opzionale), 2 batterie AA, o alimentazione phantom 48V |
| Ingresso | Jack 1/4" (impedenza 1 MOhm) |
| Uscite | 1x Jack 1/4" OUT (1 kOhm asimmetrico), 1x XLR DIRECT OUT (400 Ohm simmetrico), 1x Jack PARALLEL OUT (identico all'ingresso) |
| Equalizzatore (EQ) | Bassi: +/-15 dB a 30 Hz, Alti: +/-18 dB a 20 kHz, Contour: taglio fisso delle medie |
| Circuito Shape | Filtro notch regolabile da 200 Hz a 800 Hz, quantità: +15 dB / -25 dB |
| Overdrive | Controllo Drive, Tone, Mix (miscela dry/saturato) |
| Interruttori | ON/OFF (pedale), SHAPE (pedale), OVERDRIVE (pedale), Contour IN/OUT, DIRECT IN/OUT, LIFT/GROUND |
| Range di livello | +6 dB a -24 dB |
| Materiale del telaio | Zinco pressofuso |
| Manutenzione e pulizia | Pulire con un panno asciutto; evitare liquidi o oggetti che penetrino nel telaio |
| Sicurezza | Conforme FCC classe B; non esporre a calore; ascoltare a volume moderato per preservare l'udito |
| Riparabilità | Contattare l'assistenza clienti Samson (Stati Uniti) o il distributore locale per ottenere un numero RA prima della riparazione |
Domande frequenti - Bass Attack 2 Hartke
Domande degli utenti su Bass Attack 2 Hartke
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Pedale effetti musicali in formato PDF gratuitamente! Trova il tuo manuale Bass Attack 2 - Hartke e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Bass Attack 2 del marchio Hartke.
MANUALE UTENTE Bass Attack 2 Hartke
Importanti indicazioni di sicurezza
Normativa FCC
Questo apparecchio è stato testato ed è risultato conforme ai limiti previsti per i dispositivi digitali di classe B secondo la Parte 15 delle norme FCC. Tali limiti sono concepiti per garantire una ragionevole protezione contro interferenze dannose in un impianto residenziale. Questo apparecchio genera, usa e può irradiare energia in radiofrequenza e, se installato e usato non conformemente alle istruzioni, può provocare interferenze dannose alle comunicazioni radio. Tuttavia, non si fornisce alcuna garanzia sull'assenza di interferenze in particolari impianti. Se l'apparecchio causa interferenze dannose alla ricezione radiofonica o televisiva, verificabili spegnendo e accendendo l'apparecchio, si invita l'utente a tentare di risolvere il problema ricorrendo a una o più delle seguenti misure:
• Riorientare o spostare l'antenna ricevente.
- Aumentare la distanza tra l'apparecchiatura e il ricevitore.
- Collegare l'apparecchio a una presa collocata su un circuito diverso da quello a cui è collegato il ricevitore.
- Contattare il rivenditore o un tecnico radio/TV per assistenza.
Il prodotto non va smaltito con i rifiuti domestici generici. Per i prodotti elettronici usati è previsto un sistema di raccolta distinto in conformità con quanto stabilito dalle normative che richiedono un adeguato trattamento, recupero e riciclaggio. I privati nei 28 Paesi membri dell'Unione Europea, in Svizzera e Norvegia possono rendere gratuitamente i propri prodotti elettronici usati presso impianti di raccolta specifici o presso un qualsiasi rivenditore (in caso di acquisto di un nuovo prodotto). Per i Paesi non indicati in precedenza, rivolgersi alle autorità locali per maggiori informazioni in merito al metodo di smaltimento corretto. Così facendo si garantisce che il prodotto smaltito venga sottoposto alle necessarie procedure di trattamento, recupero e riciclaggio e che vengano impediti potenziali effetti negativi sull'ambiente e sulla salute.
Conservare queste istruzioni.
Seguire tutte le istruzioni e rispettare tutte le avvertenze.
Non collocare l'apparecchio vicino a fonti di calore quali radiatori, bocchette di diffusione d'aria calda o altri apparecchi che producono calore.
Evitare che oggetti o liquidi penetrino nell'alloggiamento.
Affidare la manutenzione a personale di assistenza qualificato.
Un ascolto prolungato a volume elevato può causare danni irreparabili all'udito o la sua perdita. Assicurarsi sempre di praticare un "ascolto sicuro".
Introduzione
Congratulazioni per aver acquistato uno degli strumenti più utili che un bassista possa possedere, il Bass Attack 2 di Hartke! Il Bass Attack 2 è un serio preamp e DI box che garantisce una doppia funzione incorporando una fantastica capacità front-end di dare forma alle tonalità unitamente a un'uscita bilanciata super pulita da inviare al vostro registratore o al mixer in platea.
Il Bass Attack 2 presenta tre fasi per modellare il suono: una sezione EQ, il famoso Shape Circuit di Hartke e un overdrive che può passare da un leggero tocco caldo a una distorsione mostruosa. Il Bass Attack 2 presenta numerosi connettori di ingresso e di uscita, tra cui ingressi da 1/4", un'uscita diretta bilanciata XLR e un'uscita parallela da 1/4", che garantiscono il massimo della flessibilità per il collegamento ad un amplificatore, a un mixer e a un registratore. Il Bass Attack 2 si sente perfettamente a suo agio a casa, in studio o in tournée. L'alloggiamento in zinco pressofuso, infatti, garantisce solide prestazioni di sera in sera e da evento a evento. Sia che stiate registrando o che stiate suonando dal vivo, il Bass Attack 2 vi offrirà il suono che state cercando.
In queste pagine troverete la descrizione delle numerose funzioni del pedale preamp per basso Bass Attack 2 oltre alle istruzioni per la configurazione e l'utilizzo del pedale. Si troverà inoltre una scheda di garanzia allegata: ricordarsi di seguire le istruzioni in modo da poter ricevere assistenza tecnica online e in modo da consentirci di inviare informazioni aggiornate in merito a questi e ad altri prodotti Hartke in futuro. Inoltre, è possibile visitare il sito web hartke.com per informazioni complete sulla nostra linea di prodotti.
Si raccomanda di conservare i seguenti dati come riferimento, oltre a una copia della ricevuta di acquisto.
Numero di serie:
Data di acquisto:
Con un'adeguata cura e manutenzione, il Bass Attack 2 funzionerà senza problemi per numerosi anni. Per eventuali interventi di assistenza sul Bass Attack 2, è necessario ottenere un numero di autorizzazione al reso (RA) prima di inviare il prodotto a Hartke. Senza tale numero il prodotto non sarà preso in carico. Contattare Samson al numero 1-800-372-6766 per ottenere un numero RA prima di inviare il prodotto. Conservare i materiali da imballaggio originali e, se possibile, inviare il prodotto nel suo imballo originale. Se il Bass Attack 2 è stata acquistata fuori dagli Stati Uniti, contattare il distributore locale per dettagli sulla garanzia e informazioni sull'assistenza.
Descrizione
Descrizione
- Presa POWER - Presa di alimentazione per il collegamento dell'adattatore di alimentazione 9V CC (centro negativo).
- Jack di IN (ingresso) - Jack di ingresso standard da 1/4" per il collegamento di un basso passivo o attivo. Nota bene: i jack di INGRESSO funzionano anche da interruttore di alimentazione. Scollegando il cavo dall'INGRESSO si spegne il Bass Attack 2. Se si utilizzano le batterie, lasciando il cavo dello strumento collegato al jack di INGRESSO si consumeranno le batterie. Si raccomanda di rimuovere il cavo di ingresso quando il pedale non è in uso.
- USCITA PARALLELA – Uscita da 1/4" per inviare il segnale direttamente dal jack di INGRESSO (non coinvolto) a un monitor o amplificatore da palco.
- ON/OFF - Interruttore a pedale per accendere o spegnere l'effetto. La prima fare del Bass Attack 2 è la sezione EQ attiva; se nessun altra fase del pedale è attiva, si inserirà solo la sezione EQ.
- LED ON/OFF - Questo LED si illumina di verde quando le funzioni dei pedali sono attive.
- INGRESSO/USCITA CONTOUR - Questo interruttore attiva una curva EQ fissa povera di frequenze medie.
- TREBLE - Manopola di controllo utilizzata per regolare le frequenze alte del Bass Attack 2. Questa manopola EQ fornisce 18dB di incremento o di taglio a 20kHz. In posizione centrale, a ore 12, l'EQ di frequenza alta è piatto.
- BASS - Manopola di controllo utilizzata per regolare le frequenze basse del Bass Attack 2. Questa manopola EQ fornisce 18dB di incremento o di taglio a 30Hz. In posizione centrale, a ore 12, l'EQ di frequenza bassa è piatto.
- LEVEL - Serve per regolare il volume di uscita complessivo del Bass Attack 2 a livello del jack di uscita da 1/4" e a livello del jack di USCITA DIRETTA XLR quando l'interruttore IN/OUT è su OUT.
- Interruttore SHAPE - Interruttore a pedale utilizzato per attivare il circuito Shape.
- LED Shape - Questo LED si illumina di arancione quando la funzione Shape è attiva.
- FREQ - Utilizzato per regolare il famoso circuito Shape di Hartke con una curva EQ preset che può essere spazzata in una vasta gamma di frequenze. La rotazione in senso orario della manopola Shape applica il filtro Notch alle alte frequenze, mentre la rotazione in senso antiorario agisce sulle basse frequenze. Regolando la manopola completamente in senso orario, il filtro verrà applicato a un'area di frequenza centrata a 800Hz; con la manopola posizionata completamente in senso antiorario, il filtro verrà applicato a un'area di frequenza centrata a 200Hz.
Descrizione
- AMOUNT - Questa manopola di controllo serve a configurare la profondità dell'incremento o del taglio del filtro SHAPE. La manopola AMOUNT fornisce +15db di incremento o -25dB di taglio.
- Interruttore OVERDRIVE - Interruttore a pedale utilizzato per attivare la fase di overdrive del Bass Attack 2.
- LED Overdrive - Questo LED si illumina di rosso quando la funzione Overdrive è attiva.
- TONE - Regola la risposta delle frequenze alte del segnale con effetti. Girando la manopola in senso orario rende più limpido il suono, girandola in senso antiorario attenua le frequenze alte.
- DRIVE - Manopola di controllo utilizzata per regolare la quantità del circuito overdrive di emulazione del tubo. Girando la manopola in senso orario, la quantità di overdrive aumenta.
- MIX - La manopola di controllo regola la miscela tra il segnale dry e quello con overdrive.
- Interruttore IN/OUT - Quando l'interruttore è su IN, il segnale dell'uscita diretta è parallela al jack di ingresso del pedale, senza effetti. Quando l'interruttore è su OUT, il segnale di uscita diretta è parallelo al jack OUT del pedale.
- Interruttore LIFT/GROUND - Per rimuovere il ronzio a livello dell'uscita XLR, impostare l'interruttore su LIFT per attivare un ground lift.
- USCITA - Jack da 1/4" che trasporta il segnale di uscita a livello di linea (segnale influenzato o bypassato) del pedale Bass Attack 2.
- USCITA DIRETTA - Connettore di uscita XLR bilanciato che trasporta il segnale di uscita a livello mic, con effetti (jack di uscita OUT parallelo) o dall'ingresso (jack di ingresso IN parallelo, a seconda della posizione dell'interruttore IN/OUT.
- Sportello dello scomparto batterie - Se si alimenta il pedale Bass Attack 2 a batterie, inserire due batterie AA assicurandosi che i poli positivo (+) e negativo (-) siano posizionati correttamente.
Uso del Bass Attack 2
Alimentazione del Bass Attack 2
Il Bass Attack può essere alimentato con 2 batterie AA, un adattatore di alimentazione CC standard o applicando un'alimentazione phantom standard da 48V. È possibile utilizzare la fonte di alimentazione più comoda, ma va tenuto presente che, di tanto in tanto, occorre scendere a compromessi. Può essere che si disponga di un impianto per esibizioni dal vivo o da studio con un'ottima messa a terra che non presenta problemi di ground loop, ma quando ci si trova in tournée o in altri studi, è possibile che si verifichino dei ground loop che a loro volta possono causare ronzio. A causa di possibili ground loop, è meglio prendere in considerazione l'idea di servirsi della batteria per mantenere la terra del Bass Attack 2 isolata dalla messa a terra del resto delle attrezzature. Si può verificare il funzionamento con alimentazione phantom o CA facendo un rapido sound check per sentire se sono presenti ronzii. In assenza di ronzii, si dispone di un impianto con buona messa a terra. In caso di ronzio, si raccomanda l'uso delle batterie.
Installazione delle batterie
Il Bass Attack 2 può essere alimentato con due batterie AA. Per inserire le batterie, aprire lo sportello dello scomparto batterie sul fondo del pedale Bass Attack 2. Far scorrere le batterie all'interno dell'apposito scomparto. Al momento dell'inserimento delle batterie, assicurarsi di rispettare le polarità positiva e negativa contrassegnate sulle stesse. Se le batterie non sono inserite correttamente il pedale non si accenderà. Riposizionare il coperchio dello scomparto batterie.
Utilizzo di un adattatore di alimentazione CA/CC
È possibile alimentare il Bass Attack 2 servendosi di un alimentatore opzionale da 9V disponibile presso il proprio rivenditore Hartke locale. Basterà collegare l'adattatore di alimentazione all'ingresso CC e quindi collegarlo a una presa di rete standard CA.
Uso del Bass Attack 2
INTERRUTTORE LIFT/GROUND
Se posizionato su GROUND, l'interruttore collega la messa a terra sul cavo XLR. Quando è posizionato su LIFT, la terra è scollegata.
Utilizzo dell'alimentazione Phantom
Se ci si collega a un mixer dotato di alimentazione phantom, il Bass Attack 2 può essere alimentato collegando un cavo mic standard XLR al jack di uscita diretta.
Informazioni sull'equalizzazione
Il Bass Attack 2 offre ampie possibilità di controllo sulla sonorità del basso, grazie a un processo audio denominato "equalizzazione". Per comprendere come funziona, è importante sapere che in natura ogni suono consiste di un'ampia gamma di toni, o frequenze, combinati tra loro in modo unico. Tale combinazione è ciò che conferisce a ciascun suono il suo colore tonale caratteristico. I controlli di equalizzazione del Bass Attack 2 consentono di alterare il suono esaltando o attenuando specifiche aree di frequenza; funzionano in modo simile ai controlli che regolano bassi e alti in un sistema hi-fi, ma con molta più precisione.
Le manopole Bass e Treble sono equalizzatori a scaffale: ruotandole in senso orario (rispetto alla posizione centrale) la relativa frequenza verrà esaltata; ruotandole in senso antiorario la frequenza verrà attenuata. In molto casi, il modo migliore di usare l'equalizzazione consiste nel pensare a quali aree di frequenza è necessario attenuare rispetto a quali esaltare. È importante tenere a mente che esaltare un'area di frequenza ha anche l'effetto di esaltare il segnale in generale; in particolare, un'eccessiva esaltazione dei bassi può generare una distorsione da sovraccarico o persino danneggiare il diffusore collegato.

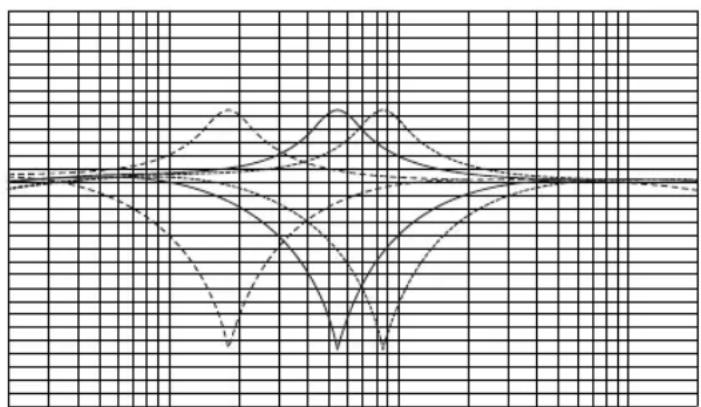

Comandi Shape Hartke
La fase SHAPE del Bass Attack 2 si applica a una curva EQ specializzata che può essere inviata come sweep tramite la banda di frequenza dello strumento per migliorare il suono del basso. L'EQ Shape è un filtro notch che può essere incrementato o tagliato regolando la manopola AMOUNT. Incrementando il filtro, si aggiungono più tonalità intermedie, che possono aggiungere mordente al proprio suono di distorsione. Abbassando la manopola AMOUNT, si crea uno scoop a livello dell'area di frequenza specificata, che consente di personalizzare l'effetto che meglio completa il proprio basso. La rotazione in senso orario della manopola FREQ applica il filtro Notch alle alte frequenze, mentre la rotazione in senso antiorario agisce sulle basse frequenze. In posizione interamente oraria il filtro è applicato all'area di frequenza da 800Hz. In posizione interamente antioraria il filtro è applicato all'area di frequenza da 200Hz.
20501002005001k2k5k10k20k

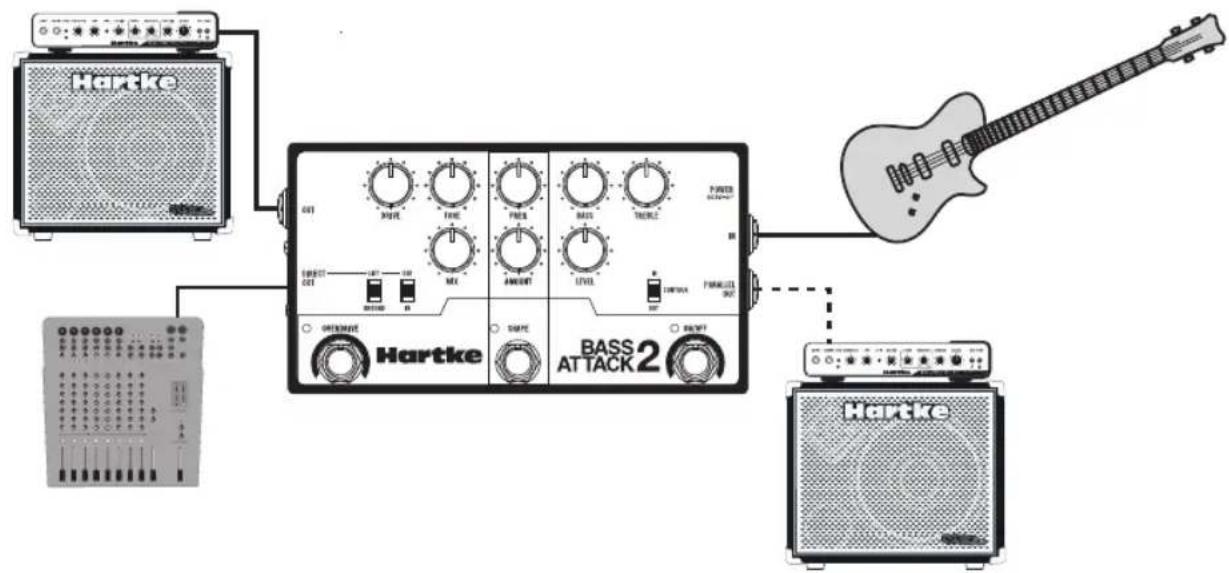

Collegamenti
Vi sono numerosi modi diversi per utilizzare il Bass Attack 2. Tuttavia, il collegamento base è lo stesso nella maggior parte degli impianti e delle applicazioni. La seguente sezione specifica nel dettaglio i collegamenti per un basso collegato a un amplificatore tramite il jack PARALLEL OUT (segnale non interessato) o il jack di uscita (segnale interessato) e collegato a un mixer in un impianto dal vivo o da studio.
Specifiche tecniche
Impedenza di ingresso 1 Meg Ohm
Impedenza di uscita OUT: Non bilanciata 1k Ohm
Uscita diretta: Bilanciata 400 Ohm
Uscita parallela: come la fonte di ingresso
Livello da +6dB a -24dB
Comandi tonalità Bassi: +/- 15dB, 30 Hz
Acuti: +/- 18dB, 20kHz
Contour {Switch}: Curva fissa Mid Scoop
Shape Frequenza: Da 200Hz a 800Hz
Quantità: +15/-25dB
Uscita diretta IN/OUT {Switch} IN: Jack di ingresso parallelo, OUT: Jack di uscita parallelo
LIFT/GROUND {Switch} Isola la terra dei segnali di ingresso e di uscita diretta
Alimentazione {in jack} 9VCC centro negativa
Batterie 2 AA – up-converter interno per generare 9v
Hartke migliora continuamente i suoi prodotti, pertanto specifiche tecniche e immagini sono soggette a modifica senza preavviso.
Hartke
278-B Duffy Ave
Hicksville, New York 11801
Phone: 1-800-3-SAMSON (1-800-372-6766)
www.hartke.com
