Introduction

Grazie per aver scelto un cabinet per basso Hydrive Hartke! Sappiamo che non ami leggere i manuali d'uso, ma dato che hai appena acquistato uno dei migliorari cabinet per basso attualmente in circolazione, desideriamo parlartene descrivendone le caratteristiche! Quindi, prima di collegare il basso e cominciare a suonare e slappare, vorremmo che spendessi quale minuto nellagettura di queste pagine: siamo certi che le troverai meno noiose di quando pensi—e forse troveraianche quale suggerimento prezioso.

La série Hydrive consiste in una nuova linea di cabinet per basso dotati degli escludivi trasduttori con cono ibrido Hartke Hydrive (brevetto depositato). Il presente manuale si occupa delle unità HX115, HX410 e HX810. Dotato di un singolo altoparlante Hydrive da 15" con driver a compressione in titanio da 1", racchioso in un cabinet con aperture e accordato in modo accurato, il modello HX115 consente una potenza applicabile di 500 watt. L'unità HX410 è configurata con 4 altoparlanti da 10"/250-watt ed un driver a compressione da 1" in titanio, con un cabinet sigillato a camera-doppia ed una potenza applicabile di 1000 watt. Rivolto ai back-line importanti, il modello HX810 include 8 altoparlanti da 10"/250-watt con driver a compressione da 1" in titanio ed un cabinet sigillato a camera-quadrupla, in grado di consentire fino a 2000 watt di potenza applicabile. I trasduttori Hydrive rappresentano un cambiamento ed un miglioramento radicale nella technologia applicataagli altoparlanti per basso. L'eslusivo altoparlante con cono ibrido creato da Hartke si compone di una parte di cono esterna realizzata in carta, che restituisce delle basse frequenze calde e profonde, e una parte di cono interna in alluminio, per delle frequenze medie evidenti ma sempre gradevoli. Gli altoparlanti Hydrive incorporano una struttura con cestello pressofuso, che supportano adeguatamente robusti motori costruiti con grandi bobine "edge-wound" e magneti al neodimio, per consentire elevati livelli di potenza applicabile e per risultare molto leggeri! A completeness la dotazione degli altoparlanti, il driver a compressione da 1" in titanio con controllo di livello, restituisce delle alte frequenze che rendono il suono dolce e ben distinguibile nel mix. Costruiti in multistrato di betulla d'assoluta qualità, ben rinsforzati e accuramente assemblati con giunture a incastro, i cabinet Hydrive risultano solidi e robusti, ma allo stesso tempo leggeri e maneggevoli. La copertura in vinile, la griglia in acciaio e le protezioni angolari garantisco un'ulteriore protezione necessaria durante gli spostamenti - concerto dopo concerto. Il look accattivatinge nero e cromato, con tutto il carattere 'on-the-road' lascia subito intendere che sei GIS pronto per scatenarti!

I cabinet Hydrive offrono un tono pulito e naturale, con una quantità di potenza sufficiente a produire una gamma di sonorità estreme. Tutta esta versatilità, unita alla rimomata affidabilità che da sempre contraddistingue i prodotti Hartke, fanno dei modelli Hydrive i cabinet ideali per il bassista di qualunque stile musicale: dal jazz al funk, dal country al rock fino al death-metal. In queste pagine troverai la descrizione dettagliata delle caratteristiche e delle funzioni presenti nei cabinet per basso Hydrive,或者其他 ad una guida 'passo-passo' per la configurazione e l'impiego dei cabinet. Inclusa nella documentazione allegata troveraianche la cartolina di garanzia-non dimenticare di compilarla ed inviarla alla sede Hartke, in modo da poter ottenerile il supporto tecnico e ricevevere tutte le novità riguardanti i prodotti Hartke e Samson. Inoltre, non dimenticare di visitare il site web www.hartke.com, per conoscere l'intera gamma dei nostri prodotti.

Se usati con cura e in modo corretto, i cabinet Hydrive garantiscono un utilizzo privo di alcun problema per molti anni. Ti raccommandiamo di annotare il numero di seri e la data d'acquisto negli spazi sottostanti per riferimenti futuri.

Numero di serie:

Data d'acquisto:

NOTE SPECIALI: Nel caso in cui il tuo cabinet Hartke Hydrive dovesse necessitate di assistenza tecnica, prima di effettuarne la spedizione occorre ottenere il numero di Return Authorization (RA). Senza quello numero l'unità non sare accettata. Se acquistato negli Stati Uniti, sei pregato di contattare direttamente Samson al numero Telefonico 1-800-372-6766, in modo da ottenere il numero RA necessario per spedire l'unità. Ti preghiamo di conservare l'imballo originale e, se possibile, di utilizzarlo per effettuire l'eventuale spedizione. Se acquistato al di fuori degli Stati Uniti, contatta direttamente il distributore della tua area per informazioni riguardanti la garanzia.

Cabinet Hydrive - Caratteristiche

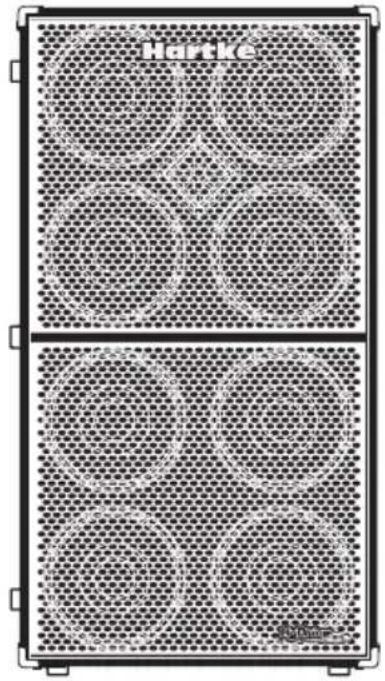

HX810 - Caratteristiche

8 driver Low Frequency da 10" (250 watt) molto robusti, con coni ibridi e gruppo-motore al neodimio
- Driver High Frequency a compressione da 1" in titanio, con controllo di livello
Cabinet sigillato a camera quadrupla
Potenza applicable: 2000 Watt
Impedenza: 4-ohm
Struttura in multistrato di betulla da 3 / 4^
- Griglia in metallo perforato
- Maniglie incassate in metallo
Angolari in metallo
- Ingressi Speakon e jack da 1/4"
Ricoperto in resistente vinile nero

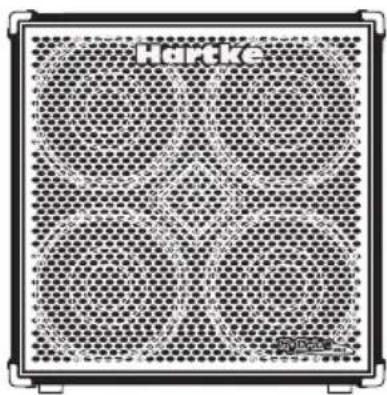

HX410 - Caratteristiche

4 driver Low Frequency da 10" (250 watt) molto robusti, con coni ibridi e gruppo-motore al neodimio
- Driver High Frequency a compressione da 1" in titanio, con controllo di livello
Cabinet sigillato a camera doppia
Potenza applicable: 1000 Watt
Impedenza: 8-ohm
Struttura in multistrato di betulla da 3 / 4^
- Griglia in metallo perforato
- Maniglie incassate in metallo
Angolari in metallo
Doppi ingressi Speakon e jack da 1/4"
Ricoperto in resistente vinile nero

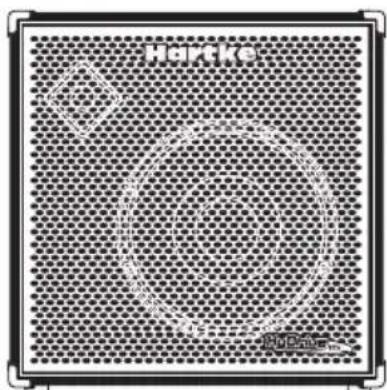

HX115 - Caratteristiche

1 driver Low Frequency da 15" (250 watt) molto robusti, con coni ibridi e gruppo-motore al neodimio
- Driver High Frequency a compressione da 1" in titanio, con controllo di livello
Vented Cabinet accordato con precisione
Potenza applicable: 500 Watt
Impedenza: 8-ohm
Struttura in multistrato di betulla da 3 / 4^
- Griglia in metallo perforato
- Maniglie incassate in metallo
Angolari in metallo
Doppi ingressi Speakon e jack da 1/4"
Ricoperto in resistente vinile nero

Note sull'impedenza e la potenza applicabile

Impedenza

Prima di collegare il cabinet, è necessario possedere alcune nozioni riguardanti l'impedenza. L'impedenza rappresents il carico elettronico applicato dall'altoparlante all'amplificatore di potenza, ed il suo valore viene misurato in ohm.

Un carico troppo elevato (indicato da un valore di ohm basso) può danneggiare l'amplificatore, perché un carico troppo piccolo (valore ohm più elevato) non sare in grado di esigere una sufficiente quantità di potenza dall'amplificatore.

Ecco la regola fondamentale - semplice, ma alla quale occorre prestare attenzione: quando due altoparlanti sono collegati in "Parallelo", l'impenenza totale del sistema si divide a metà, nelle se collegati in "Serie", l'impenenza totale consistera nella somma dei carichi d'impenenza individuali dei due altoparlanti.

L'impedenza (o "ohmage", come molti addetti ai lavori dell'audio sono soliti nominare) dei cabinet HX410 e HX115 è di 8 Ohm. Quindi, collegando in parallelo due unità HX410 o HX115, l'impedenza totale risultante sare a 4 Ohm.

L'impedenza dell'altoparlante influisce sul funzionamento dell'amplificatore.

In generale: più il carico d'impedenza è basso, maggiore risulterà la potenza richiesta all'amplificatore.

Potenza applicabile

Le discussionsi che ruotano attorno all'argumento "potenza applicabile" sono da sempre molto contrastanti. É meglio sovra-alimentare un cabinet oppure è pericoloso fornire un basso livello di potenza ad un altoparlante? Anche se questo dibattitò continuera a protrarsi nel futuro, ciò che possiamo aftermare ora è che in realtàtrambe le affirmazioni sono vere. Utilizzando un amplificatore molto potente, portandolo al massimo e spingendo l'altoparlante altre le proprie limitazioni fisiche, quello pourrait danneggiarsi. Con quantità di potenza troppo basse, si tende a portare l'amplificatore al sovraccarico (o "overload"), generando una distorsione sufficiente a bruciare le bobine/voice-coil. Il fattore più importante da considerare risiede nel modo in cui la potenza viene impiegata per fare in modo che l'altoparlante restituisca un segnale pulito. Assicurati che il loro amplificatore produca un segnale pulito e di buona qualità. Se la tua unità amp dispone di un compressore o di un limiter, ti raccomandiamo di farne uso in modo da proteggere gli altoparlanti. Se il segnale diventa distorto, l'altoparlante inizIERà probabilitmente a danneggiarsi.

La buona notizia è che i cabinet Hartke Hydrive risultano assolutamente efficienti, operando in modo ottimale con amplificatori dotati di un basso livello di potenza. Inoltre, ciascun modello offre un tasso di potenza applicabile estremamente elevato, rendendoli ideali per diverse testate amp molto potenti.

I cabinet Hydrive operano in modo excellente con le unità Hartke HA3500, HA5500, LH 500, LH1000 e, naturalmente, Hartke Kilo.

Ricordati: sii gentile con i loro altoparlanti e mantieni sempre il segnale pulito.

Collegare i cabinet HX410 e HX115

IMPORTANTE: Esiste un valore minimo di sicurezza dell'impedenza; quando, accertati di verificare il valore d'impedenza raccomandato dal costruttore dell'amplificatore, per evitare eventuali danni all'amplificatore o di annullare la garanzia.

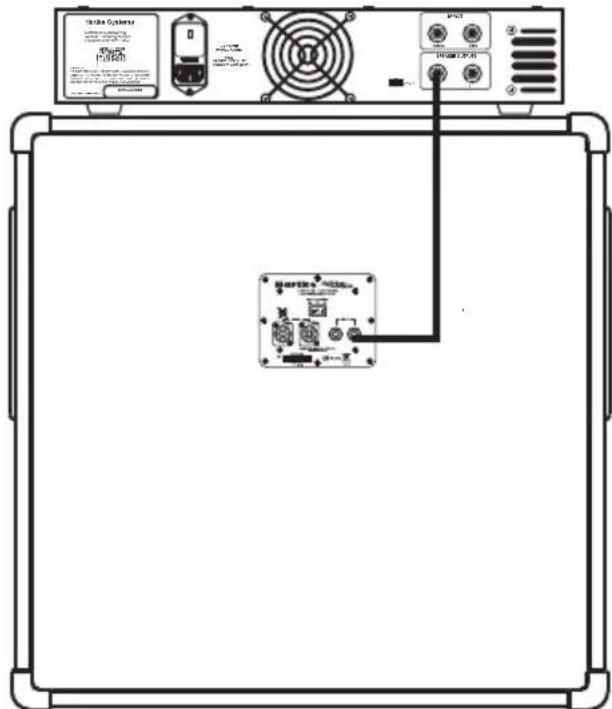

Collegare HX410 e HX115 all'amplificatore

Il collegamento dei cabinet HX410 e HX115 può avvenire sia impiegando i connettori jack da 1 / 4'' ,sia tramite i connettori Speakon, posti sul pannello posteriore. Verifica che i cavi siano del tipo per diffusori (Speaker), non-schermati.

Collega l'uscita dell'amplificatore all'ingresso posteriore di HX410 o HX115.

Usare I'uscita EXTENSION

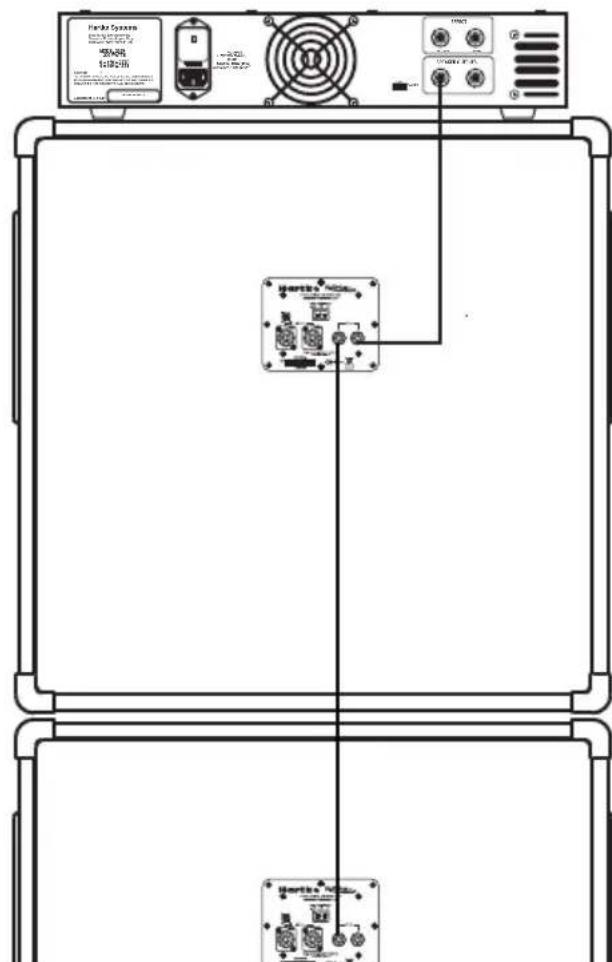

I cabinet HX410 e HX115 sono dotati di una comoda uscita Extension utile per il collegamento in parallelo di cabinet aggiantivi. Per garantire all'amplificatore un collegamento adeguato, consulta la precedente sezione dedicata all'impenenza. Per collegare due unità HX410 o HX115 mediante l'uscita Extension, segui questa procedura: collega l'uscita dell'amplificatore all'ingresso della prima unità HX410 o HX115; quindi, collega l'uscita Extension all'ingresso del secondo cabinet.

Collegare il cabinet HX810

L'impedenza del cabinet HX810 è 4 Ohm. Quindi, quando si collegano due unità HX810 in parallelo, il carico totale d'impedenza sare 2 Ohm.

L'impedenza dell'altoparlante influisce sul funzionamento dell'amplificatore.

In generale: più il carico d'impedenza è basso, maggiore risulterà la potenza richiesta all'amplificatore.

minimo di sicurezza dell'impedenza;\ quindi, accertati di verificare il valore d'impedenza raccommando dal costruttore dell'amplificatore,\ per evitare eventuali danni all'amplificatore o di annullare la garanzia.

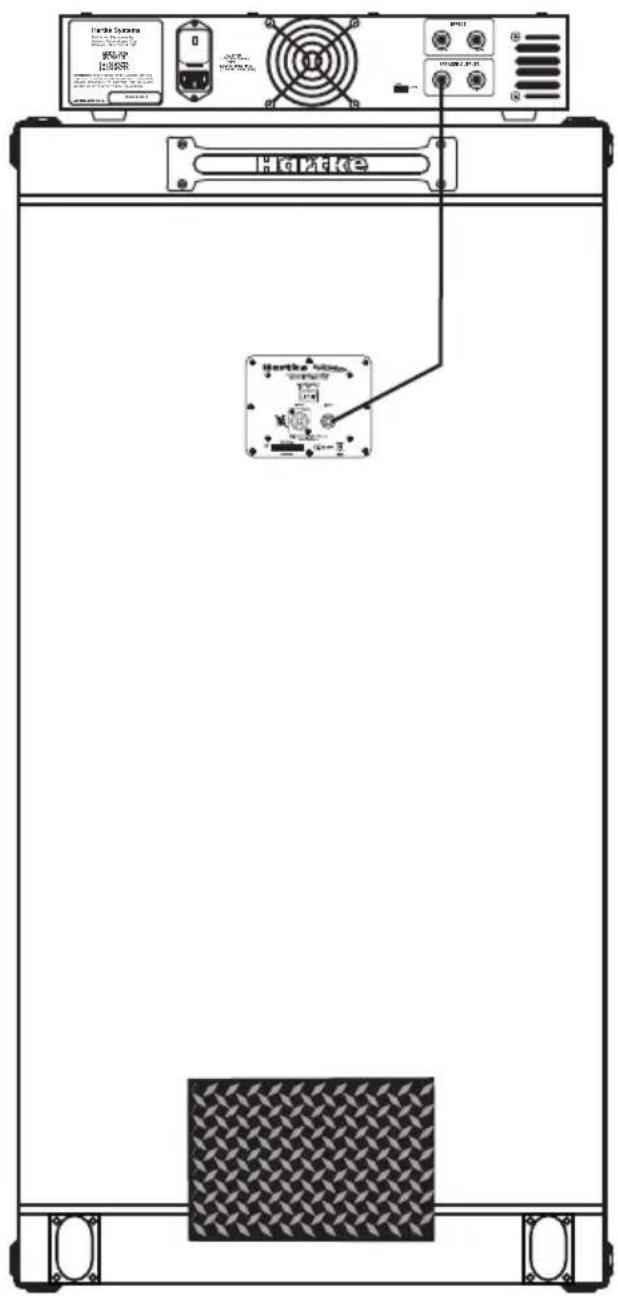

Collegare il cabinet HX810 all'amplificatore

Il collegamento del cabinet HX810
può avvenire sia impiegando il connettore jack da 1/4", sua tramite il connettore Speakon, posti sul pannello posteriore. Verifica che i cavi siano del tipo per diffusori (Speaker), non-schermato.

Collega l'uscita dell'amplificatore all'ingresso posteriore di HX810.

Usare il controllo di livello High Frequency

Usare il controlledi livllo High Frequency

I cabinet Hydrive sono dotati di un controllo utile per la regolazione del livello del driver a compressione, dedicato alle alte frequenze. Il selettore dispone di tre posizioni: ON, -6dB e OFF.

Se impostato su OFF, il driver a compressione risulterà completamente escluso dal circuito interno - quindi, disattivato. Questa impostazione restituisce una risposta in frequenza più 'scura', amata da molti bassisti rock e metal.

Selezionando -6dB, si ottiene il livello intermediodel driver; la risposta in frequenza diviene leggermente più brillante, creando un suono che consente di ben evidenziarsi nel mix, nell'ambito di qualiasi band musicale.

Impostando ON, si ottiene il massimo livello del driver a compressione, per una risposta full-range caratterizzata da alte frequenze molto gradevoli. Questo voicing particolare è excellente per i bassisti solisti e per i generi funk, R&B e agli stile particolare in cui occorra un suono importante e brillante.

Da sempre, nei di Hartke non intendiamo categorizzare il musicista; ci rendiamoconto che ognuno possiede un proprio sound, a prescindere dal genere musica eseguito. D'altronde, conosciamo una multitudine di bassisti che suonano diversi generi e con stili differenti!

I cabinet Hydrive sono stati progettati per offrir une risposta naturale che riproduca fedelmente il suono delwhose basso e delwhose amplificatore. Il selettore High Frequency fornisce un ulteriore controlo utile per ottenerile sulono desiderato.

Come per qualsiasi casa, con un minimo di sperimentazione saprai facilemente ottenere la sonorità che più si conforma al tuo stile e alla tua personalità musicale.

Tipo Cabinet sigillato a camera quadrupla

Impedenza di sistema (Ohm) 4 Ohm

8 driver LF da 10'' (250 watt) molto robusti,

con coni ibridi e gruppo-motore al neodimio

Driver High Frequency Driver a compressione con gola da 1" e controlo di livello

Potenza applicabile 2000 Watt RMS

Rispostainfrequenza 25Hz - 17kHz

Dimensioni

Altezza: 1200 mm (47")

Larghezza: 660 mm (26")

Profondita: 400 mm (16")

Peso 60 kg (132 lbs.)

HX410 - Specifiche

Tipo Cabinet sigillato a camera doppia

Impedenza di sistema (Ohm) 8 Ohm

4 driver LF da 10'' (250 watt) molto robusti, con coni ibridi e gruppo-motore al neodimic

Driver High Frequency Driver a compressione con gola da 1" e controlo di livello

Potenza applicabile 1000 Watt RMS

Risposta in frequenza 30Hz - 17kHz

Dimensions

Altezza: 618 mm (24")

Larghezza: 618 mm (24")

Profondita: 381 mm (15")

Peso 32kg (70.5 lbs.)

Tipo Vented Cabinet accordato per basso

Driver Low Frequency 1 driver LF da 15^ (500 watt) molto robusto, con coni ibridi e gruppo-motore al neodimio

Driver High Frequency Driver a compressione con gola da 1" e controlo di livello

Potenza applicabile 500 Watt RMS

Rispostainfrequenza 20Hz - 17kHz

Dimensioni

Altezza: 618 mm (25")

Larghezza: 681 mm (25")

Profondita: 381 mm (15")

Peso 28 kg (61 lbs.)
