BEDIENUNGSANLEITUNG Bass Attack 2 Hartke

Wichtige Sicherheitshinweise

FCC-Hinweis

Das Gerät wurde geprüft und entspricht der Produktklasse B gemäß Teil 15 der FCC-Bestimmungen für digitale Geräte. Diese Regeln sind dazu bestimmt, einen angemessenen Schutz gegen Störungen in häuslichen Installationen zu bieten. Das Gerät erzeugt und verwendet Hochfrequenzstrahlung und kann solche abstrahlen und kann, wenn es nicht gemäß den Anweisungen installiert und benutzt wird, die Funkkommunikation beeinträchtigen. Es besteht allerdings keine Garantie, dass in einer bestimmten Installation nicht doch Störungen auftreten können. Wenn dieses Gerät beim Radio- oder Fernsehempfang Störungen verursacht, was Sie feststellen können, indem Sie das Gerät aus- und wieder einschalten, können Sie versuchen, dieses Problem mit einer oder mehrerer der folgenden Maßnahmen zu beseitigen:

• Ausrichtung oder Position der Empfangsantenne verändern.
• Abstand zwischen Gerät und Empfänger vergrößern.
• Gerät an eine Steckdose anschließen, an deren Stromkreis nicht auch der Empfänger angeschlossen ist.
• Den Händler oder einen erfahrenen Radio-/Fernsehtechniker zurate ziehen.

Entsorgen Sie dieses Gerät nach Ende seiner Nutzungsdauer bitte nicht als Restmüll. Nutzen Sie bitte die in Ihrer Region bestehenden Entsorgungsmöglichkeiten (Sammelsystem) für Elektronikprodukte. Mit einer fachgerechten Entsorgung ermöglichen Sie ordnungsgemäße Handhabung, Aufbereitung und Wiederverwendung gemäß den gesetzlichen Bestimmungen. Privathaushalte in den 28 Mitgliedsstaaten der EU, in der Schweiz und in Norwegen können gebrauchte elektronische Geräte kostenlos in den dafür vorgesehenen Sammelstellen oder beim Einzelhändler (bei Kauf eines ähnlichen Neugeräts) abgeben. In allen anderen als den genannten Ländern wenden Sie

sich zwecks ordnungsgemäßer Entsorgung bitte an die für Ihren Ort zuständige Behörde. So gehen Sie sicher, dass das von Ihnen entsorgte Produkt ordnungsgemäß gehandhabt, aufgearbeitet oder recycelt wird, und leislen einen wichtigen Beitrag zum Schulz von Umwelt und Gesundheit.

Bewahren Sie diese Anleitung auf.

Befolgen Sie sämtliche Anweisungen und beachten Sie sämtliche Warnhinweise.

Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern, Heizluft-Auslässen oder Geräten auf, die Wärme abgeben.

Schützen Sie das Gehäuse des Geräts vor dem Eindringen von Objekten und Flüssigkeiten.

Überlassen Sie Wartung und Reparaturen ausschließlich entsprechend qualifizierten Fachkräften.

Wenn Sie sich über längere Zeiträume hohen Lautstärken aussetzen, kann dies zu irreparablen Schädigungen des Gehörs und zu Gehörverlust führen. Verwenden Sie stets gemäßigte Lautstärken.

Einführung

Herzlichen Glückwunsch zum Kauf eines der nützlichsten Dinge, die ein Bassist besitzen kann – den Hartke Bass Attack 2! Der Bass Attack ist ein ausgewachsener Preamp plus DI-Box, der eine Doppelfunktion erfüllt, indem er eine großartige Klangregelung sowie einen super-sauberen symmetrischen Direktausgang zur Weiterleitung von Signalen zu einem Recorder oder zum Saalmischer bietet

Die Klangbearbeitung des Bass Attack 2 ist dreistufig aufgebaut und verfügt über eine EQ-Sektion, Hartkes berühmte Shape-Schaltung sowie einen Overdrive, der von etwas Wärme bis zu monströsen Verzerrungen alles möglich macht. Der Bass Attack 2 verfügt über zahlreiche Eingänge und Ausgänge, inklusive 6,3-mm-Eingänge, einen symmetrischen XLR DI-Ausgang sowie einen 6,3-mm-Parallelausgang, und kann dadurch sehr flexibel mit Verstärkern, Mischpulten und Recordern verbunden werden. Der Bass Attack 2 ist zu Hause, im Studio und auf Tour der perfekte Begleiter. Dabei garantiert das Zink-Druckgussgehäuse Nacht für Nacht und Gig für Gig zuverlässige Leistung. Der Bass Attack 2 liefert im Studio und auf der Bühne genau den Sound, den Sie brauchen.

In dieser Anleitung finden Sie Beschreibungen der vielen Funktionen des Bass Attack 2 Bassvorverstärkers sowie Anweisungen zur Einrichtung und Verwendung des Pedals. Darüber hinaus enthält diese Anleitung eine Garantiekarte. Denken Sie bitte daran, diese gemäß der Anweisungen auszufüllen. Dies ermöglicht Ihnen die Inanspruchnahme des Online-Supports. Außerdem können wir Ihnen dann in Zukunft aktuelle Informationen zu diesem und anderen Produkten von Hartke zukommen lassen. Alle wichtigen Informationen zu unserer gesamten Produktpalette finden Sie auch auf unserer Website hartke.com.

Bewahren Sie die folgenden Informationen und Ihren Kaufbeleg bitte sorgfältig auf.

Seriennummer:

Kaufdatum:

Wenn Sie Ihr Gerät mit angemessener Sorgfalt behandeln und regelmäßig korrekt warten, funktioniert Ihr Bass Attack 2 jahrelang problemlos. Sollte dennoch einmal eine Reparatur Ihres Bass Attack 2 erforderlich sein, benötigen Sie eine Umtauschberechtigungsnummer. Erst nach Erhalt dieser Nummer können Sie Ihr Gerät bei Hartke einschicken. Ohne eine solche Nummer müssen wir das eingeschickte Gerät leider zurückweisen. Sie können sich telefonisch unter [phone] an Hartke wenden. Erfragen Sie eine Umtauschberechtigungsnr. und schicken Sie anschließend Ihr Gerät ein. Bitte verwenden Sie zum Einschicken möglichst Originalkarton und -verpackungsmaterial. Wenn Sie Ihren Bass Attack 2 außerhalb der USA erworben haben, wenden Sie sich bitte an einen Händler in Ihrer Umgebung. Dort erhalten Sie alle für Garantie und Wartung wichtigen Informationen.

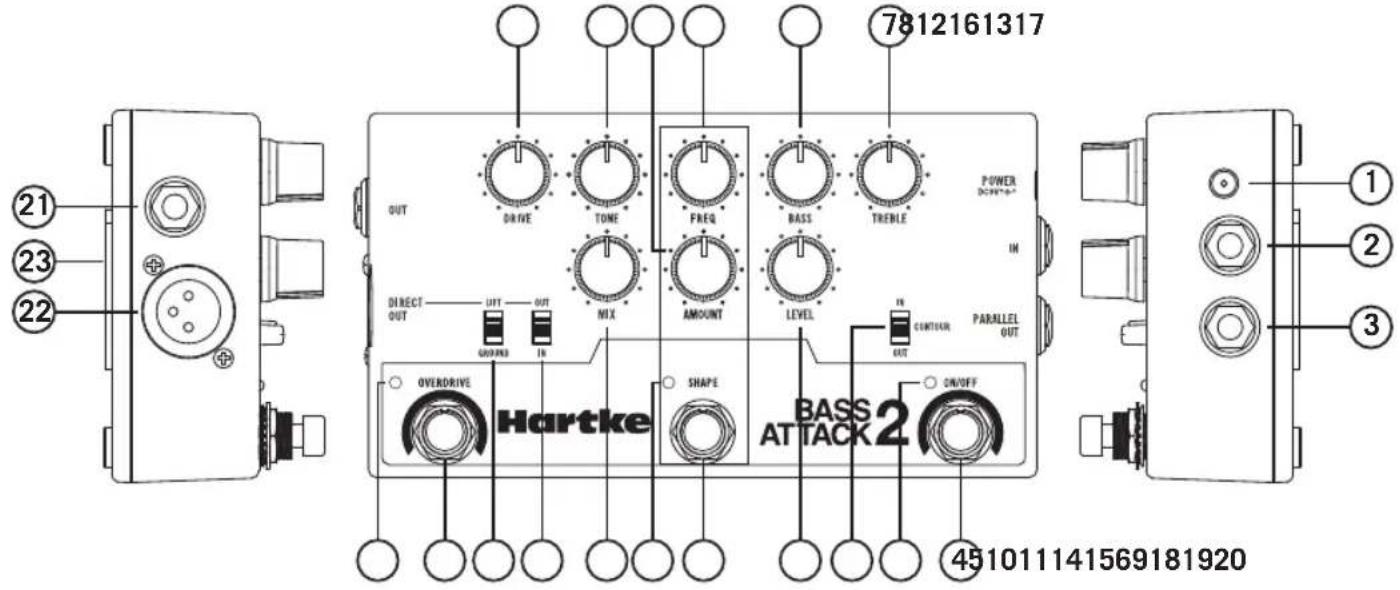

Bedienelemente

7812161317 OUT DRIVE TONE FREQ BASS TREBLE POWER DC#PE*0-8* IN DIRECT OUT OUT MIX AMOUNT LEVEL IN CONTINUER PARALLEL OUT OVERDRIVE Hartke SHAPE BASS ATTACK 2 ON/OFF 451011141569181920

Bedienelemente

1. POWER-Eingang - Stromversorgungseingang zum Anschluss des optionalen 9-V-DC-Netzteils (Minuspol auf dem Pin).
2. IN-Buchse (Eingang) - 6,3-mm-Standardeingang zum Anschluss eines passiven oder aktiven Basses. Hinweis: Die INPUT-Buchse agiert auch als Ein/Aus-Schalter. Wenn Sie das Kabel vom INPUT abziehen, schaltet sich der Bass Attack 2 aus. Wenn Sie Batterien verwenden, werden diese entladen, solange ein Instrumentenkabel mit der INPUT-Buchse verbunden ist. Wir empfehlen, das Kabel aus dem INPUT zu entfernen, wenn Sie das Pedal nicht verwenden.
3. PARALLEL OUT - 6,3-mm-Standardausgang zur Weiterleitung des Signals von der IN-Buchse (unbearbeitet) zu einem Bühnenverstärker oder Monitorsystem.
4. ON/OFF - Fußschalter zum Aktivieren/Deaktivieren des Effekts. Die erste Stufe des Bass Attack 2 ist die aktive EQ-Sektion. Wenn keine anderen Bereiche des Pedals aktiviert sind, kommt nur die EQ-Sektion zum Einsatz.
5. ON/OFF LED - Diese LED leuchtet grün, wenn die Pedalfunktionen aktiviert sind.
6. CONTOUR IN/OUT - Dieser Schalter aktiviert eine feste EQ-Kurve mit Mittenbedämpfung.
7. TREBLE - Drehregler zum Anpassen der hohen Frequenzen des Bass Attack 2. Dieser Shelving-EQ-Regler bietet eine Verstärkung bzw. Bedämpfung von 18 dB bei 20 kHz. In der mittleren Position (12 Uhr) ist der EQ für die hohen Frequenzen neutral.
8. BASS - Drehregler zum Anpassen der tiefen Frequenzen des Bass Attack 2. Dieser Shelving-EQ-Regler bietet eine Verstärkung bzw. Bedämpfung von 18 dB bei 30Hz. In der mittleren Position (12 Uhr) ist der EQ für die tiefen Frequenzen neutral.
9. LEVEL - Regelt den Gesamt-Ausgangspegel des Bass Attack 2, der an der 6,3-mm-OUT-Buchse und an der DIRECT OUT XLR-Buchse anliegt, wenn der IN/OUT-Schalter auf Position OUT eingestellt ist.
10. SHAPE-Schalter - Fußschalter zum Aktivieren der Shape-Schaltung.
11. SHAPE-LED - Diese LED leuchtet orange, wenn die Pedalfunktion aktiviert ist.
12. FREQ - Dient der Einstellung der berühmten Hartke Shape-Schaltung mit einer voreingestellten EQ-Kurve, die durch einen breiten Frequenzbereich bewegt werden kann. Durch Drehen des Shape-Reglers im Uhrzeigersinn wird der Kerbfilter in den hohen Frequenzbereich verschoben, während er durch Drehen gegen den Uhrzeigersinn auf die tieferen Frequenzen angewandt wird. Am Anschlag im Uhrzeigersinn wird der Filter auf den Frequenzbereich um 800 Hz angewandt, während er am Anschlag gegen den Uhrzeigersinn auf den Frequenzbereich um 200 Hz angewandt wird.

Bedienelemente

1. AMOUNT - Mit diesem Drehregler wird die Tiefe der Bedämpfung bzw. die Höhe der Verstärkung des SHAPE-Filters eingestellt. Der AMOUNT-Drehregler bietet +15 dB Verstärkung bzw. -25 dB Bedämpfung.
2. OVERDRIVE-Schalter - Fußschalter zum Aktivieren der Overdrive-Stufe des Bass Attack 2.
3. OVERDRIVE-LED - Diese LED leuchtet rot, wenn die Overdrive-Sektion aktiviert ist.
4. TONE - Passt den oberen Bereich des Frequenzgangs des bearbeiteten Signals an. Durch Drehen des Reglers im Uhrzeigersinn wird der Klang brillanter, während die hohen Frequenzen durch Drehen gegen den Uhrzeigersinn bedämpft werden.
5. DRIVE - Drehregler zum Einstellen der Intensität der Overdrive-Schaltung mit Röhrensimulation. Durch Drehen des Reglers im Uhrzeigersinn wird die Intensität des Overdrive-Effekts erhöht.
6. MIX - Dieser Drehregler stellt das Verhältnis zwischen unbearbeitetem Signal und Overdrive-Signal ein.
7. IN/OUT-Schalter - Wenn sich der Schalter in Position IN befindet, entspricht das DI-Signal dem Signal, das an der IN-Buchse des Pedals anliegt und hat keine Effekte beigemischt. Wenn sich der Schalter in der Position OUT befindet, entspricht das DI-Signal dem Signal, das an der OUT-Buchse des Pedals anliegt.
8. LIFT/GROUND-Schalter - Stellen Sie diesen Schalter in die Position LIFT, um die Erdung zu trennen und so Brummschleifen am XLR-Ausgang entgegenzuwirken.
9. OUT - 6,3-mm-Buchse zur Ausgabe des Line-Pegel-Ausgangssignals (bearbeitet oder unbearbeitet) des Bass Attack 2 Pedals.
10. DIRECT OUTPUT - Symmetrischer XLR-Ausgang, an dem ein Signal mit Mikrofonpegel anliegt, dass abhängig von der Stellung des IN/OUT-Schalters entweder bearbeitet (PARALLEL OUT-Buchse) oder unbearbeitet (IN-Buchse) ist.
11. Batteriefach - Wenn Sie das Bass Attack 2 Pedal mit Batterien betreiben, legen Sie zwei AA-Batterien so ein, dass die positiven (+) und negativen (-) Enden korrekt ausgerichtet sind.

Das Bass Attack 2 bedienen

Spannungsversorgung des Bass Attack 2

Zur Spannungsversorgung des Bass Attack 2 können zwei AA-Batterien, ein Standard-Netzgerät oder eine Standard-48-Volt-Phantomspeisung dienen. Sie können die jeweils praktischste Spannungsversorgung verwenden, sollten aber bedenken, dass die unterschiedlichen Spannungsversorgungen auch Nachteile haben können. Vielleicht arbeiten Sie mit einem gut geerdeten Live Sound- oder Studio-Setup, bei dem normalerweise keine Probleme mit Erdungsschleifen auftreten, aber sobald Sie auf Tournee oder in anderen Studios arbeiten, können solche Erdungsprobleme auftreten. Um Erdungsschleifen zu vermeiden, können Sie eine Batterie einsetzen, um die Erdung des Bass Attack 2 von der Erdung der restlichen Anlage zu trennen. Sie können den Phantomspannungs- oder Netzbetrieb mit einem kurzen Soundcheck prüfen und hierbei auf Netzbrummen achten. Ist kein Brummen hörbar, arbeiten Sie mit einem gut geerdeten System. Falls Brummen auftritt, empfehlen wir den Batteriebetrieb.

Batterien einsetzen

Der Bass Attack 2 kann mit zwei AA-Batterien betrieben werden. Setzen Sie die Batterien ein, indem Sie den Batteriefachdeckel auf der Unterseite des Bass Attack 2 Pedals öffnen. Schieben Sie die Batterien in das Batteriefach. Bitte beachten Sie beim Einsetzen der Batterien die Markierungen für positive und negative Batteriepole. Wenn die Batterien nicht korrekt eingesetzt sind, lässt sich das Pedal nicht einschalten. Schließen Sie den Batteriefachdeckel wieder.

Ein Netzgerät verwenden

Sie können den Bass Attack 2 auch über ein optionales 9-V-Netzteil – erhältlich bei Ihrem lokalen Hartke-Fachhändler – mit Spannung versorgen. Verbinden Sie das Netzteil einfach mit dem DC-Eingang und stecken Sie das Netzteil dann in eine normale Netzsteckdose.

Das Bass Attack 2 bedienen

LIFT/GROUND-SCHALTER

In der GROUND-Position stellt der Schalter die Masseverbindung mit dem XLR-Kabel her. In der LIFT-Position ist die Masseverbindung unterbrochen.

Phantomspeisung verwenden

Beim Anschluss an ein Mischpult mit Phantomspeisung kann das Bass Attack 2 durch Anschließen eines Standard-XLR-Mikrofonkabels an die DIRECT OUT-Buchse mit Spannung versorgt werden.

Über den Equalizer

Mit dem Bass Attack 2 haben Sie dank einer Technologie namens „Equalizer“ die volle Kontrolle über den Klang Ihres Basses. Um ein Verständnis für diese Technologie zu entwickeln, ist es wichtig zu wissen, dass sich jeder natürlich auftretende Klang aus vielen einzelnen verschieden hohen Tönen oder Frequenzen zusammensetzt, die auf einzigartige Weise miteinander kombiniert sind. Diese Mischung ist es, die jedem Schallereignis seine ganz eigene Klangfarbe verleiht. Die EQ-Regler des Bass Attack 2 ermöglicht es Ihnen, den Klang durch Verstärkung oder Bedämpfung bestimmter Frequenzbereiche zu verändern. Diese Regler funktionieren prinzipiell wie die Bass- und Treble-Regler einer Stereo-Anlage, sind jedoch viel präziser. Bei den Bass- und Treble-Reglern handelt es sich um Shelving-EQs, die, ausgehend von der mittleren Stellung, bei Drehung im Uhrzeigersinn verstärken und bei Drehung gegen den Uhrzeigersinn bedämpfen. In vielen Fällen ist es bei der Bedienung von EQs hilfreich, die zu bedämpfenden Frequenzbereiche zu ermitteln und nicht die zu verstärkenden. Bedenken Sie, dass die Verstärkung eines Frequenzbereichs auch eine Verstärkung des Gesamtsignals zur Folge hat, was insbesondere bei tiefen Frequenzen schnell zu Verzerrungen durch Übersteuerung führen und sogar den angeschlossenen Lautsprecher beschädigen kann.

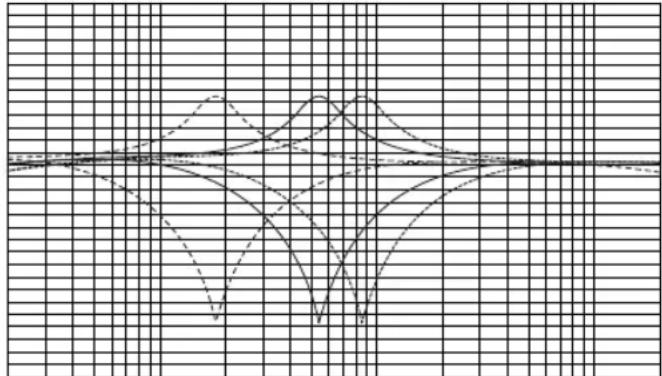

Hartke Shape-Regler

Der SHAPE-Regler des Bass Attack 2 verwendet eine spezielle EQ-Kurve, die über den gesamten Frequenzbereich des Instruments eingesetzt werden kann, um den Klang Ihrer Bassgitarre zu verbessern. Bei dem Shape-EQ handelt es sich um einen Kerbfilter, der entsprechend der Einstellung des AMOUNT-Reglers zur Verstärkung oder Bedämpfung eingesetzt werden kann. Durch Verstärkung können Sie mehr Mitten hinzufügen, die Ihrem verzerrten Klang mehr Biss verleihen können. Wenn Sie den AMOUNT-Regler absenken, wird der eingestellte Frequenzbereich bedämpft. So können Sie Ihren persönlichen Klang einstellen, der am besten zu Ihrer Bassgitarre passt.

Durch Drehen des FREQ-Reglers im Uhrzeigersinn wird der Kerbfilter in den hohen Frequenzbereich verschoben, während er durch Drehen gegen den Uhrzeigersinn auf die tieferen Frequenzen angewandt wird. An der Anschlagposition im Uhrzeigersinn bearbeitet der Filter den Frequenzbereich um 800Hz. An der Anschlagposition gegen den Uhrzeigersinn bearbeitet der Filter den Frequenzbereich um 200Hz.

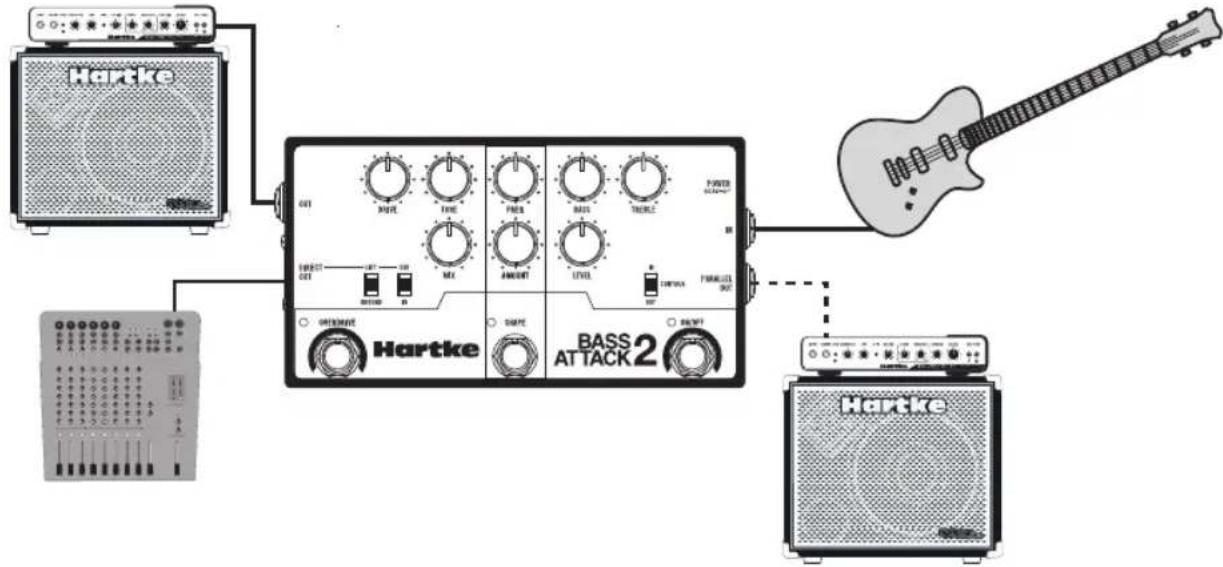

Verbindungen herstellen

Sie können den Bass Attack 2 auf viele unterschiedliche Arten nutzen. Die grundlegenden Verbindungen sind jedoch in den meisten Installationen und Anwendungen gleich. Im folgenden Abschnitt ist der Anschluss einer Bassgitarre mit einem Verstärker über die PAR-ALLEL OUT-Buchse (unbearbeitetes Signal) und die OUT-Buchse (bearbeitetes Signal) sowie der Anschluss an ein Mischpult im Studio oder bei Konzerten beschrieben.

Technische Daten

Eingangsimpedanz 1 MΩ

Ausgangsimpedanz OUT: 1 kΩ unsymmetrisch

Direct Out: 400 Ω

Parallel Out: wie Input-Quelle

Pegel +6 dB bis -24 dB

Klangregler Bass: +/-15 dB, 30 Hz

Treble: +/-18 dB, 20 kHz

Contour {Schalter}: feste Mittenbedämpfungskurve

Shape Frequenz: 200 Hz bis 800 Hz

Amount: +15/-25 dB

Direct Output IN/OUT {Schalter} IN: parallele Eingangsbuchse, OUT: parallele Ausgangsbuchse

LIFT/GROUND {Schalter} Trennt die Signalerden von Input und Direct Output

Power {Eingangsbuchse} 9 VDC (Minuspol auf dem Pin)

Batterien 2x AA – interne Transformation auf 9 V

Bei Hartke arbeiten wir kontinuierlich an der Verbesserung unserer Produkte, weshalb technische Daten und Design unangekündigt geändert werden können.
