BEDIENUNGSANLEITUNG HyDrive HX112 Hartke

Infos zur Belastbarkeit .....21

HX112 anschließen .....22

High Frequency-Pegelregler verwenden. . . . . . . . . . . . . . . . 23

Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Einleitung

Herzlichen Dank für den Kauf einer Hydrive 112 Bassbox von Hartke! Natürlich lesen Sie nicht gerne Bedienungsanleitungen, aber Sie haben gerade eines der besten Bassboxensysteme gekauft und wir möchten Ihnen etwas mehr darüber erzählen. Nehmen Sie sich also bitte etwas Zeit, um diese Seiten durchzugehen, bevor Sie mit dem Popping und Slapping loslegen. Wir machen es garantiert so schmerzlos wie möglich – und vielleicht bekommen Sie sogar einige nützliche Tipps.

Die Hydrive-Serie ist eine neue Produktreihe von Bassboxen, die sich durch Hartkes patentierte Hydrive Hybridkonus-Basswandler auszeichnen. Die HX112 mit ihrem 12" Hydrive-Lautsprecher und dem 1" Titan-Kompressionstreiber in einem präzise abgestimmten, belüfteten Gehäuse bietet 300 Watt Belastbarkeit. Hydrive-Wandler stellen eine radikale Veränderung und Verbesserung der Bassboxentechnologie dar. Hartkes neuartiger Hybridkonuslautsprecher besteht aus einem äußeren Papierkonus, der tiefe und warme Bässe erzeugt, und einem inneren Aluminiumkonus, der durchsetzungsfähige und dennoch angenehm klingende Mitten erzeugt. Der Lautsprecher des Hydrive 112 arbeitet mit einem Gussrahmen und robusten Motoren mit zwei großen hochkant gewickelten Schwingspulen für den 4 und 8 Ohm-Betrieb sowie mit Neodymmagneten, die eine höhere Belastbarkeit bei geringerem Gewicht ermöglichen! Zur Komplettierung des Boxensystems erzeugt der 1" Titan-Kompressionstreiber mit Pegelregler einen Höhenfrequenzgang, dessen angenehmer Klang sich in der Backline durchsetzt. Die Hydrive-Gehäuse sind aus hochwertigem Birkensperrholz mit aufwändigen Verstrebungen und Sockelverbindungen konstruiert, was die Steifigkeit erhöht und das Gewicht verringert. Der Vinylbezug und die stählernen Schutzgitter und -ecken bieten zusätzlichen Schutz beim Transport der Box von Gig zu Gig. An dem beinharten Biker-Styling aus Schwarz und Chrom der Hydrive 112 erkennt man sofort den echten Rocker! Die Hydrive-Boxen klingen supersauber und natürlich und ermöglichen mit ihrer hohen Belastbarkeit ein radikales Soundspektrum. Diese Vielseitigkeit kombiniert mit Hartkes berühmter Zuverlässigkeit machen die Hydrive 112 zur idealen Box für Bassisten aller Musikrichtungen, ob Jazz, Funk, Country, Roots Rock, Death Metal oder individuelle Stilmischungen.

Auf diesen Seiten finden Sie eine detaillierte Beschreibung der vielen Funktionen Ihres Hydrive 112 Bassboxensystems sowie schrittweise Anleitungen für die Einrichtung und Anwendung der Bassbox. Vergessen Sie bitte nicht, die beiliegende Garantiekarte ausgefüllt an uns zurückzusenden, damit Sie online technischen Support erhalten und wir Ihnen zukünftig aktuelle Informationen über dieses und andere Hartke- und Samson-Produkte zukommen lassen können. Besuchen Sie unbedingt auch unsere Website (www.hartke.com), auf der Sie vollständige Informationen über unsere gesamte Produktlinie finden.

Bei korrekter Pflege und Bedienung wird ihre Hydrive-Box über Jahre störungsfreie Dienste leisten. Notieren Sie sich bitte vorsorglich die Seriennummer in der folgenden Zeile.

Seriennummer:

Kaufdatum:

SPEZIELLER HINWEIS: Sollte Ihre Hartke Hydrive 112 Bassbox einmal gewartet werden müssen, benötigen Sie eine Return Authorization Number (RA/Rückgabeberechtigungsummer). Ohne diese Nummer wird das Gerät nicht angenommen. Falls Sie das Gerät in den USA gekauft haben, rufen Sie bitte Samson unter der Nummer 1-800-372-6766 an, um eine RA-Nummer vor der Rücksendung zu erhalten. Heben Sie bitte das Originalverpackungsmaterial auf und schicken Sie das Gerät, falls möglich, im Originalkarton und mit der Originalverpackung zurück. Bei Kauf außerhalb der USA setzen Sie sich wegen der Garantiebedingungen bitte mit Ihrem örtlichen Vertrieb in Verbindung.

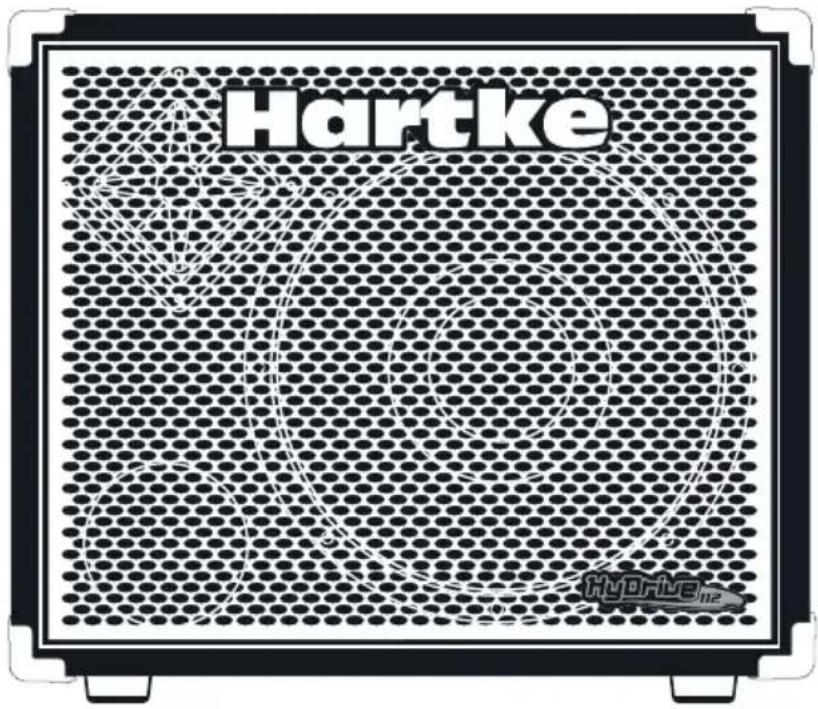

Features der Hydrive-Box

Hartke HYDRIVE

HX112 Features

• hoch belastbarer 300 Watt 12" Basstreiber mit Hybridkonus und Neodymmotor
  • 1" Titan-Höhenkompressionstreiber mit Pegelregler
  • 4 und 8 Ohm Impedanz wählbar
• präzise abgestimmtes Gehäuse
  • 3/4" Birkensperrholz-Konstruktion
  • perforiertes Metallschutzgitter
  • eingelassene Metallgriffe
• Metallschutzecken
• Speakon- und 1/4"-Eingänge
  -robuster schwarzer Vinylbezug

Infos zur Impedanz

Über die Impedanz

Bevor Sie Ihre Box anschließen, sollten Sie ein klein wenig von Impedanzen verstehen. Die Impedanz ist die elektronische Last, die die Box der Endstufe entgegensetzt. Die Maßeinheit ist Ohm (Ω). Zu wenig Last (entspricht einem niedrigen Impedanzwert) kann Ihren Verstärker beschädigen, während zu viel Last (entspricht einem hohen Impedanzwert) nicht genug Leistung vom Verstärker zieht.

Hier ist die verzwickte und doch wiederum einfache Impedanzregel: Sind zwei Lautsprecher (oder auch Boxen) "parallel" verdrahtet, halbiert sich die Gesamtimpedanz des Systems. Sind zwei Lautsprecher "seriell" verdrahtet, ist die Gesamtimpedanz gleich der Summe der Einzelimpedanzen.

Die innovative Technik der HX112 verwendet zwei Schwing spulen und lässt Sie zwischen den Impedanzen 4 oder 8 Ohm wählen. Der Impedanzwahlschalter befindet sich auf der rückseitigen Anschlussplatte. Wenn Ihr Verstärker nun eine Mindestimpedanz von 4 Ohm besitzt und auf der Bühne Platzmangel herrscht, stellen Sie den Impedanzwahlschalter der HX112 auf 4 Ohm ein, um die volle Leistung Ihres Amps zu erhalten. Wenn Sie zwei HX112 parallel mit einer Gesamtimpedanz von 4 Ohm betreiben möchten oder Ihrem aktuellen Setup eine HX112 hinzufügen möchten, stellen Sie den Impedanzwahlschalter auf 8 Ohm ein.

Infos zur Belastbarkeit

Über die Belastbarkeit

Die Belastbarkeit von Boxen und die Wahl des richtigen Verstärkers wird immer wieder heiß diskutiert. Obwohl man jedes Lautsprechersystem sowohl durch Übersteuern als auch durch Untersteuern beschädigen kann, können Sie anhand Ihres Spielstils entscheiden, wieviel Leistung Ihr Amp benötigt. Verwendet man zu wenig Leistung, wird der Verstärker möglicherweise überlastet (exzessives Clipping) und erzeugt genügend Verzerrungen, um die Schwingspule des Lautsprechers zu überhitzen und zu beschädigen. Andererseits kann ein Verstärker mit sehr viel Leistung die Lautsprecher beschädigen, wenn er am Maximum betrieben wird und er die Lautsprecher dadurch über ihre physikalischen Grenzen hinaustreibt.

Sie sollten hauptsächlich darauf achten, wie die Leistung verwendet wird, um sicherzustellen, dass die Box mit einem sauberen Signal versorgt wird. Wählen Sie einen Amp, der für Ihren Spielstil ausreichend Leistung bringt, ohne die maximale Belastbarkeit der Box im normalen Betrieb zu überschreiten. Wenn Ihr Verstärker über einen integrierten Kompressor oder Limiter verfügt, sollten Sie damit die Lautsprecher schützen. Denn wenn der Sound verzerrt, werden Sie wahrscheinlich auch bald die Box beschädigen. Obwohl zusätzliche Verstärkerleistung zur Erweiterung des Headrooms wünschenswert ist, wird diese Leistung nicht zwangsläufig die Lautstärke wesentlich erhöhen. Zur Erhöhung des Gesamtpegels sollten Sie Zusatzboxen verwenden.

Hier die gute Nachricht: Hartke Hydrive-Boxen sind wirklich effizient und lassen sich gut mit weniger leistungsstarken Amps betreiben. Zudem liegen die Belastbarkeitsnennwerte bei allen Modellen extrem hoch, wodurch sie auch ideal für leistungs stärkere Tops geeignet sind. Die Hydrive Boxen funktionieren gut mit den Hartke HA3500, HA5500, LH500, LH1000 und dem Hartke Kilo.

HX112 anschließen

WICHTIG: Es gibt eine Sicherheits-Mindestimpedanz. Prüfen Sie also bitte die vom Hersteller des Verstärkers empfohlene Impedanz, um Beschädigungen am Amp oder den Verlust der Garantie zu vermeiden.

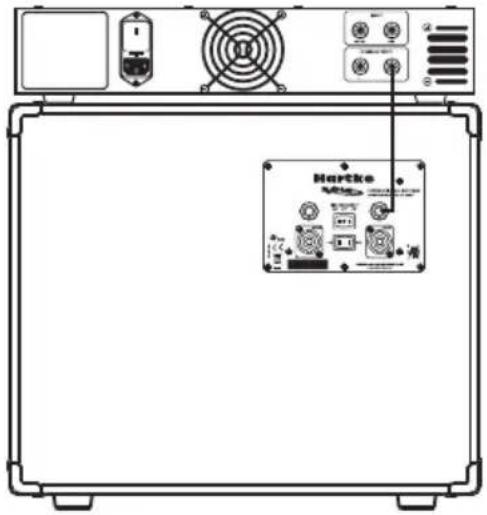

HX112 an den Verstärker (4 Ohm) anschließen

Die Verbindung zur HX112 wird entweder über die 1/4" Klinken- oder Speakon-Buchsen auf der rückseitigen Anschlussplatte hergestellt. Stellen Sie den Impedanzwahlschalter auf 4 Ohm ein und stellen Sie die Verbindung mit unabgeschirmten Boxenkabeln her. Verkabeln Sie den Verstärkerausgang mit dem Boxeneingang auf der rück seitigen Anschlussplatte der HX112.

Harcke

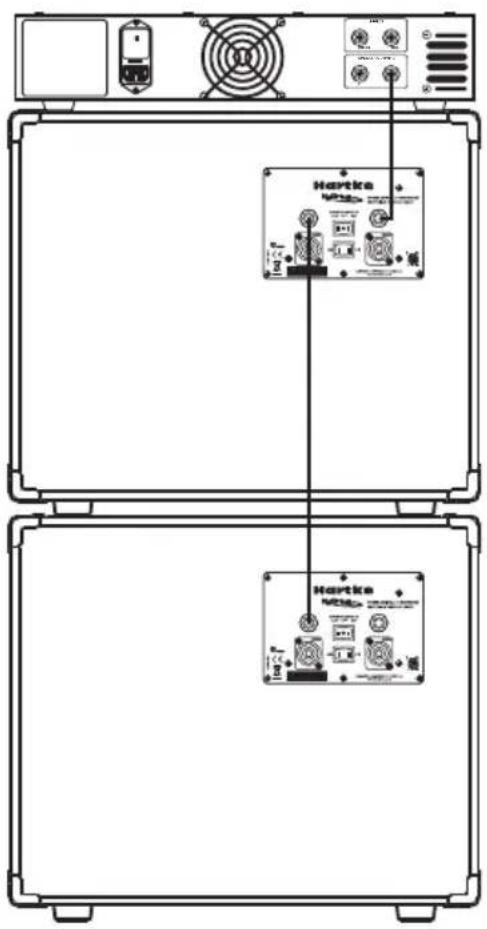

EXTENSION-Ausgang (8 Ohm) verwenden

Die HX112 verfügt über einen praktischen Extension-Ausgang, an den sich Zusatzboxen parallel anschließen lassen. Lesen Sie bitte den vorigen Abschnitt über die Impedanz, um die korrekte Verkabelung mit Ihrem Verstärker sicherzustellen. Gehen Sie wie folgt vor, um zwei HX112 über den Extension-Ausgang zu verkabeln. Stellen Sie den Impedanzwahlschalter beider Boxen auf 8 Ohm ein. Verbinden Sie den Amp-Ausgang mit dem Eingang der ersten HX112. Verbinden Sie dann den Extension-Ausgang mit dem Eingang der zweiten Box.

Hopter M380+

High Frequency-Pegelregler verwenden

High Frequency-Pegelregler verwenden

Ihre Hydrive 112 Box verfügt über einen Pegelregler für den Höhen-Kompres sionstreiber. Der Schalter bietet drei Positionen: ON, -6dB und OFF. In der Stellung OFF ist der Kompressionstreiber komplett ausgeschaltet. Dadurch erhalten Sie einen dunkleren Frequenz gang, was viele Bassisten für Rock und Metal vorziehen. In der Stellung –6dB arbeitet das Horn mit halbem Pegel. Der Frequenzgang wird etwas heller und der Basssound kann sich bei fast jedem Bandtyp besser in der Backline durchsetzen. In der Stellung ON arbeitet der Kompressionstreiber mit vollem Pegel über die gesamte Bandbreite des Frequenzgangs mit einer schönen Höhenansprache. Dieses Voicing ist für Bass-Solisten, Funk, R&B oder für jeden Stil geeignet, der einen betonten, angenehmen Höhenbereich benötigt.

Bei Hartke stecken wir Sie als Musiker nicht in eine bestimmte Schublade, denn wir wissen, dass Sie ungeachtet des gespielten Musikstils einen persönlichen Sound haben. Die Konstruktion der Hydrive 112 Box erzeugt einen natürlichen Frequenzgang, der den Klang Ihres Basses und Verstärkers originalgetreu reproduziert. Der High Frequency-Pegelregler eröffnet eine weitere Dimension der Steuerung, die Ihnen hilft, den gewünschten Sound zu finden. Wie immer werden Sie mit etwas Experimentieren problemlos den Sound einstellen können, der zu Ihrem Stil und Ihrer musikalischen Persönlichkeit passt.

Technische Daten

HX112 Technische Daten

Typ belüftetes Bassgehäuse

Systemimpedanz (Ohm) 4/8 Ohm, Impedanz wählbar

Basstreiber hoch belastbarer 300 Watt 12" Basstreiber

mit Hybridkonus und Neodymmotor

Höhentreiber Kompressionstreiber mit 1" Trichter und

Pegelregler

Belastbarkeit 300 Watt RMS

Frequenzgang 41 Hz - 17 kHz

Abmessungen

Höhe: 483 mm (19")

Breite: 381 mm (15")

Tiefe: 406 mm (16")

Gewicht 13.6 kg (30 lbs.)

Technische Daten können unangekündigt geändert werden.
