BEDIENUNGSANLEITUNG HD150 Hartke

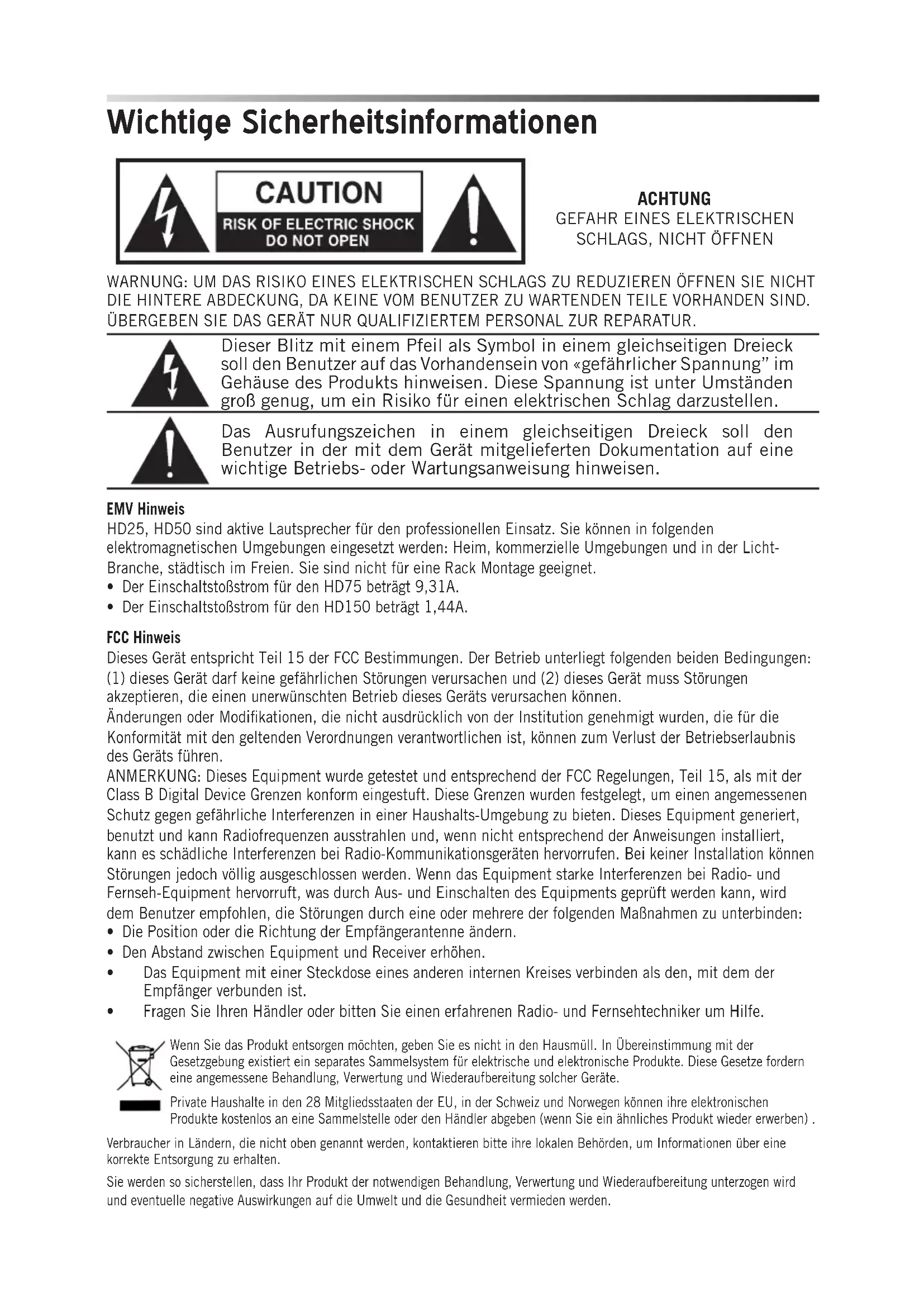

Wichtige Sicherheitsinformationen

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG GEFAHR EINES ELEKTRISCHEN SCHLAGS, NICHT ÖFFNEN

WARNUNG: UM DAS RISIKO EINES ELEKTRISCHEN SCHLAGS ZU REDUZIEREN ÖFFNEN SIE NICHT DIE HINTERE ABDECKUNG, DA KEINE VOM BENUTZER ZU WARTENDEN TEILE VORHANDEN SIND. ÜBERGEBEN SIE DAS GERÄT NUR QUALIFIZIERTEM PERSONAL ZUR REPARATUR.

Dieser Blitz mit einem Pfeil als Symbol in einem gleichseitigen Dreieck soll den Benutzer auf das Vorhandensein von «gefährlicher Spannung» im Gehäuse des Produkts hinweisen. Diese Spannung ist unter Umständen groß genug, um ein Risiko für einen elektrischen Schlag darzustellen.

Das Ausrufungszeichen in einem gleichseitigen Dreieck soll den Benutzer in der mit dem Gerät mitgelieferten Dokumentation auf eine wichtige Betriebs- oder Wartungsanweisung hinweisen.

EMV Hinweis

HD25, HD50 sind aktive Lautsprecher für den professionellen Einsatz. Sie können in folgenden elektromagnetischen Umgebungen eingesetzt werden: Heim, kommerzielle Umgebungen und in der Licht-Branche, städtisch im Freien. Sie sind nicht für eine Rack Montage geeignet.

• Der Einschaltstoßstrom für den HD75 beträgt 9,31A.
• Der Einschaltstoßstrom für den HD150 beträgt 1,44A.

FCC Hinweis

Dieses Gerät entspricht Teil 15 der FCC Bestimmungen. Der Betrieb unterliegt folgenden beiden Bedingungen: (1) dieses Gerät darf keine gefährlichen Störungen verursachen und (2) dieses Gerät muss Störungen akzeptieren, die einen unerwünschten Betrieb dieses Geräts verursachen können.

Änderungen oder Modifikationen, die nicht ausdrücklich von der Institution genehmigt wurden, die für die Konformität mit den geltenden Verordnungen verantwortlichen ist, können zum Verlust der Betriebserlaubnis des Geräts führen.

ANMERKUNG: Dieses Equipment wurde getestet und entsprechend der FCC Regelungen, Teil 15, als mit der Class B Digital Device Grenzen konform eingestuft. Diese Grenzen wurden festgelegt, um einen angemessenen Schutz gegen gefährliche Interferenzen in einer Haushalts-Umgebung zu bieten. Dieses Equipment generiert, benutzt und kann Radiofrequenzen ausstrahlen und, wenn nicht entsprechend der Anweisungen installiert, kann es schädliche Interferenzen bei Radio-Kommunikationsgeräten hervorrufen. Bei keiner Installation können Störungen jedoch völlig ausgeschlossen werden. Wenn das Equipment starke Interferenzen bei Radio- und Fernseh-Equipment hervorruft, was durch Aus- und Einschalten des Equipments geprüft werden kann, wird dem Benutzer empfohlen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu unterbinden:

• Die Position oder die Richtung der Empfängerantenne ändern.
- Den Abstand zwischen Equipment und Receiver erhöhen.
- Das Equipment mit einer Steckdose eines anderen internen Kreises verbinden als den, mit dem der Empfänger verbunden ist.
- Fragen Sie Ihren Händler oder bitten Sie einen erfahrenen Radio- und Fernsehtechniker um Hilfe.

Wenn Sie das Produkt entsorgen möchten, geben Sie es nicht in den Hausmüll. In Übereinstimmung mit der Gesetzgebung existiert ein separates Sammelsystem für elektrische und elektronische Produkte. Diese Gesetze fordern eine angemessene Behandlung, Verwertung und Wiederaufbereitung solcher Geräte.

Private Haushalte in den 28 Mitgliedsstaaten der EU, in der Schweiz und Norwegen können ihre elektronischen Produkte kostenlos an eine Sammelstelle oder den Händler abgeben (wenn Sie ein ähnliches Produkt wieder erwerben).

Verbraucher in Ländern, die nicht oben genannt werden, kontaktieren bitte ihre lokalen Behörden, um Informationen über eine korrekte Entsorgung zu erhalten.

Sie werden so sicherstellen, dass Ihr Produkt der notwendigen Behandlung, Verwertung und Wiederaufbereitung unterzogen wird und eventuelle negative Auswirkungen auf die Umwelt und die Gesundheit vermieden werden.

Wichtige Sicherheitshinweise

1. Lesen Sie diese Anweisungen.
2. Bewahren Sie diese Anweisungen auf.
3. Beachten Sie alle Warnungen.
4. Folgen Sie allen Anweisungen.
5. Benutzen Sie das Gerät nicht in der Nähe von Wasser.
6. Reinigen Sie es nur mit einem trockenen Tuch.
7. Verschließen Sie keine Ventilationsöffnungen. Installieren Sie das Gerät gemäß den Anweisungen des Herstellers.
8. Installieren Sie es nicht in der Nähe von Wärmequellen wie Radiatoren, Heizkörpern, Öfen oder anderen Geräten (einschließlich Verstärker), die Hitze erzeugen.
9. Umgehen Sie nicht die Sicherheitsfunktion des polarisierten oder geerdeten Steckers. Ein polarisierter Stecker besteht aus zwei Flachkontakten, wobei einer breiter ist als der andere. Ein Stecker mit Erdung besteht aus zwei Flachkontakten und einem dritten runden Erdungsstift. Der breite Flachkontakt und der Erdungsstift werden aus Sicherheitsgründen integriert. Wenn der mitgelieferte Stecker nicht in Ihre Steckdose passt, bitten Sie einen Elektriker, die obsolete Steckdose auszutauschen.
10. Schützen Sie das Stromversorgungskabel davor, dass man darauf tritt und dass es geknickt wird, vor allem an den Steckern, Buchsenteilen und an den Punkten, an denen das Kabel aus dem Gerät kommt.

11. Benutzen Sie nur die vom Hersteller spezifizierten Zubehörteile.

12. Benutzen Sie nur Wagen, Ständer, Stative, Halter oder Tische, die vom Hersteller angegeben werden oder passend zum Gerät erhältlich sind. Wenn

ein Wagen eingesetzt wird, sollten Sie vorsichtig sein, wenn Sie den Wagen und das Gerät bewegen, um Verletzungen durch Umkippen zu vermeiden.

1. Ziehen Sie den Stecker des Geräts bei Gewittern oder wenn es längere Zeit nicht benutzt wird aus der Steckdose.
2. Übergeben sie das Gerät zur Reparatur nur qualifiziertem Personal. Wenn das Gerät in irgendeiner Weise beschädigt wurde, zum Beispiel wenn das Stromversorgungskabel oder der Stecker beschädigt sind, Flüssigkeit ausgelaufen ist oder ein Objekt in das Gerät gefallen ist oder das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, es nicht normal funktioniert oder gefallen ist, muss es von einer Fachkraft werden.
3. Dieses Gerät dar nicht Wasserspritzern oder einem Wasserstrahl ausgesetzt werden und es darf keine Vase oder ein mit Wasser gefülltes Objekt auf das Gerät gestellt werden.
4. Achtung - um einen elektrischen Schock zu vermeiden, muss der breite Flachkontakt vollkommen in die breite Buchse eingeführt werden.
5. Bitte achten Sie darauf, dass die gesamte Umgebung um das Gerät gut gelüftet ist.
6. Um Verletzungen zu vermeiden muss das Gerät sicher am Ständer in Übereinstimmung mit den Installationsanweisungen montiert werden.
7. WARNUNG: Die Batterie (Batterie oder Batterien oder Batteriepaket) dar keiner Hitze etwa Sonneneinstrahlung, Feuer oder ähnlichen Einwirkungen ausgesetzt werden.
8. ACHTUNG: Wenn die Batterie nicht korrekt ausgetauscht wird, besteht Explosionsgefahr. Nur durch denselben oder äquivalenten Batterietyp ersetzen.

Vielen Dank, dass Sie sich für den HD75 oder HD150 Hydrive Bass Combo Verstärker von Hartke entschieden haben! Wir wissen, dass Sie nicht gerne Bedienungsanleitungen lesen, aber Sie haben gerade einen der feinsten Bass Combos gekauft, die es gibt, und wir möchten Ihnen ein wenig darüber erzählen. Bevor Sie also das Gerät einstecken und zu spielen beginnen, würden wir Ihnen gerne vorschlagen, dass Sie nur ein paar Minuten Zeit nehmen, um diese Seiten zu lesen.

Der HD75 ist ein kompaktes Kombi Gerät mit einem 75- Watt Verstärker und einem 12" Lautsprecher der Hydrive Serie und einen 1» Tweeter. Der HD150 ist ein kompaktes Kombi Gerät mit einem 150- Watt Verstärker und einem 15" Lautsprecher der Hydrive Serie und einen 1» Tweeter. Hartke Hydrive Wandler sind eine radikale Veränderung und Verbesserung der Bass-Lautsprecher Technologie. Bei der Herstellung des einzigartigen Hybrid Konus Lautsprechers wurde außen eine Papiermembran verwendet, die die tiefen Frequenzen satt und warm wiedergibt. Innen wurde eine Aluminium Membran eingesetzt, die die mittleren Frequenzen scharf, aber immer noch angenehm übertragen. Die Vielseitigkeit der Hydrive HD Combos macht sie ideal für Bassisten, die Jazz, Funk, Country, Roots Rock, Metal oder irgendwelche anderen Stilarten spielen.

Auf diesen Seiten werden Sie die Beschreibung der vielen Funktionen Ihres Hydrive Bassverstärker Combo, Anweisungen für die Einstellung und Verwendung des Verstärkers sowie ausführliche technische Daten finden. Wenn Sie Ihren Verstärker in den Vereinigten Staaten erworben haben, werden Sie ebenfalls im Lieferumfang eine Garantiekarte finden — vergessen Sie bitte nicht, sie auszufüllen und einzusenden, so dass Sie Online-Support in Anspruch nehmen können und wir Ihnen aktualisierte Informationen über dieses und andere Samson Produkte zusenden können. Besuchen Sie ebenfalls unsere Website (www.hartke.com), um Informationen über unser komplettes Produktangebot zu erhalten.

Wir empfehlen Ihnen, die folgenden Daten sowie eine Kopie der Kaufquittung gut aufzubewahren.

Seriennummer: ____

Kaufdatum: ____

Name des Händlers: ____

Mit der richtigen Pflege und Wartung werden Sie Ihren Hydrive HD Combo viele Jahre lang problemlos einsetzten können. Falls Ihre Einheit je eine Reparatur benötigen sollte, ist eine Return Authorization (RA) Nummer [Rücksende-Genehmigungsnummer] erforderlich, bevor Sie Ihr Gerät an die Samson schicken. Ohne diese Nummer wird das Gerät nicht angenommen. Bitte rufen Sie Samson unter 1-800-3SAMSON (1-800-372-6766) an und erbitten Sie eine RA Nummer, bevor Sie die Einheit einschicken. Bitte bewahren Sie das originale Verpackungsmaterial auf und schicken Sie das Gerät wenn möglich in der originalen Verpackung ein. Wenn Ihr HD75 oder HD150 außerhalb der Vereinigten Staaten erworben wurde, kontaktieren Sie bitte Ihren lokalen Händler bezüglich der Details zur Garantie und für Service- und Wartungsinformationen.

Funktionen

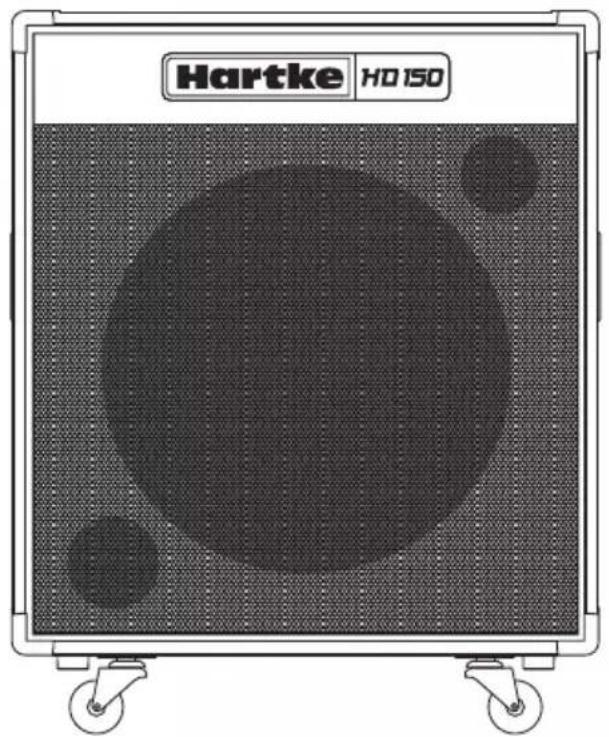

Hartke HD 150

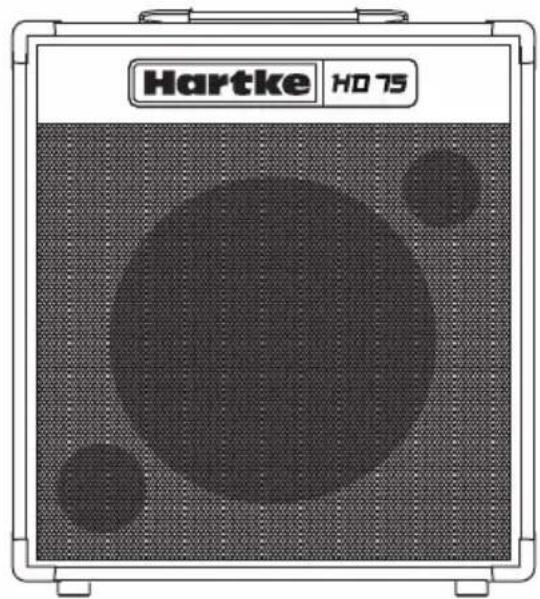

Hartke HD 75

Die Hartke HD Serie bietet die neueste Lautsprecher Technologie sowie einen robusten Verstärker in einer extrem kompakten Größe und zu erschwinglichen Preisen. Hier sind einige der wichtigsten Funktionen / Eigenschaften:

• Der HD75 liefert 75 Watt Leistung an seinen speziell entwickelten 12» Hydrive Bass Lautsprecher und einen 1» Tweeter.
• Der HD150 liefert 150 Watt Leistung an seinen speziell entwickelten 15» Hydrive Bass Lautsprecher und einen 1» Tweeter.
• Flexibler Eingang, der ein breites Band an Eingangspegeln aufnehmen kann, so dass Sie sowohl passive Bass Modelle als auch solche mit aktiven Schaltungen verwenden können.
• Grafischer 7-Band EQ Plus Bass, Mitten und Höhen Regler, um ein breites Spektrum an Klangfarben zu erzeugen.
• Es ist ein eigener 3,5 mm Eingang vorhanden, über den Sie einen tragbaren CD oder MP3 Player anschließen können, um anhand von Musikstücken zu üben.
• Line-Level- Effekt Loop Ausgangs- und Eingangsbuchsen, um das Gerät mit professionellen externen Effekt- Prozessoren zu verbinden.
• Die HD150 verfügt über einen elektronisch symmetrischen Direktausgang für das Routing des Signals an Mischpulte in sowohl Live Performance als auch Recording Umgebungen.
• Kopfhörerausgang, der automatisch den Lautsprecher Ausgang trennt und die Verwendung als hochwertigen Übungsverstärker ermöglicht.
• Der eingebaute Limiter schützt die Lautsprecher und den Verstärker vor Überlast.
  • Die robuste Bauweise macht die HD Serie besonders straßentauglich.
  • Der HD150 ist mit vier Rollen ausgestattet, um den Transport des Verstärkers zu erleichtern.

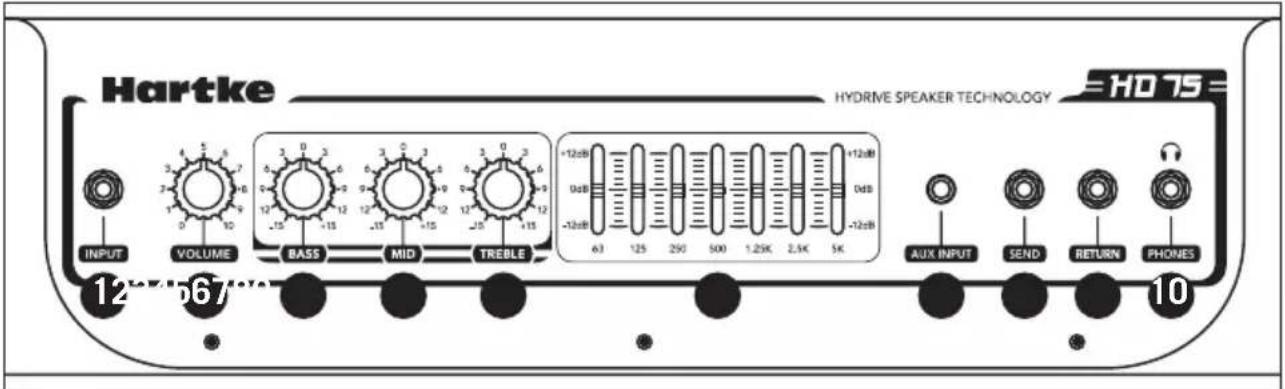

HD75 Elemente des oberen Bedienfelds

Hartke HYDRIVE SPEAKER TECHNOLOGY 3 HD75 INPUT VOLUME BASS MID TREBLE +12dB 0dB -12dB 63 125 290 500 1.25K 2.5K 5K AUX INPUT SEND RETURN PHONES 10

1. EINGANG - Schließen Sie hier Ihren Bass über ein unsymmetrisches Standard 1/4" Instrumentenkabel an.
2. LAUTSTÄRKEREGLER - Dies ist der Regler der Gesamtlautstärke. Halten Sie den Ausgang des Basses für beste Signal-zu-Rausch Verhältnisse an oder nahe der höchsten Stufe und stellen Sie die LAUTSTÄRKE auf das gewünschte Niveau ein.
3. BASS Regler - Dieser Regler wird verwendet, um den Niederfrequenzgang anzupassen. Wenn Sie ihn in Uhrzeigersinn drehen, wird der Frequenzbereich verstärkt; wenn Sie ihn gegen den Uhrzeigersinn drehen, wird der Frequenzbereich vermindert.
4. MITTEN Regler - Dieser Regler wird verwendet, um den mittleren Frequenzgang anzupassen. Wenn Sie ihn in Uhrzeigersinn drehen, wird der Frequenzbereich verstärkt; wenn Sie ihn gegen den Uhrzeigersinn drehen, wird der Frequenzbereich vermindert.
5. HÖHEN Regler - Dieser Regler wird verwendet, um den hohen Frequenzgang anzupassen. Wenn Sie ihn in Uhrzeigersinn drehen, wird der Frequenzbereich verstärkt; wenn Sie ihn gegen den Uhrzeigersinn drehen, wird der Frequenzbereich vermindert.
6. Grafischer Equalizer - Über diese Regler können Sie das Klangverhalten des Systems durch eine Verstärkung bzw. Absenkung von 12 dB über sieben verschiedene Frequenzbänder definieren.
7. AUX EINGANG - Über diesen 1/8" Eingang können Sie Line-Level Geräte wie einen tragbaren CD- oder MP3 Player anschließen.
8. Effekt SENDEN BUCHSE - Verwenden Sie diese 1/4" unsymmetrische Buchse, um das Signal von Ihrem HD75 an externe Effekt Prozessoren zu schicken. In-line Effekte, wie etwa Stomp Boxen, die für niedrige Signalpegel vorgesehen sind, sollten zwischen dem Bass und dem Verstärkereingang angeschlossen und sollten nicht mit der Effekt Send und Return Buchse verbunden werden. Sie können auch die Effekt Senden Buchse verwenden, um das Signal an ein externes Mischpult oder einen Verstärker mit einer Eingangsempfindlichkeit von 4 dB zu leiten.
9. Effekt EMPFANGEN BUCHSE - Verwenden Sie diese 1/4" unsymmetrische Buchse, um das von externen Effekt Prozessoren kommende Signal mit niedriger Impedanz in Ihrem HD75 zu empfangen.
10. Kopfhörer Buchse - Schließen Sie einen Kopfhörer über diese Standard 1/4" Buchse an. Wenn ein Stecker in die Kopfhörerbuchse eingesteckt wird, wird der Lautsprecher automatisch abgeschaltet. Auf diese Weise können Sie Ihren HD75 als Übungsverstärker verwenden.

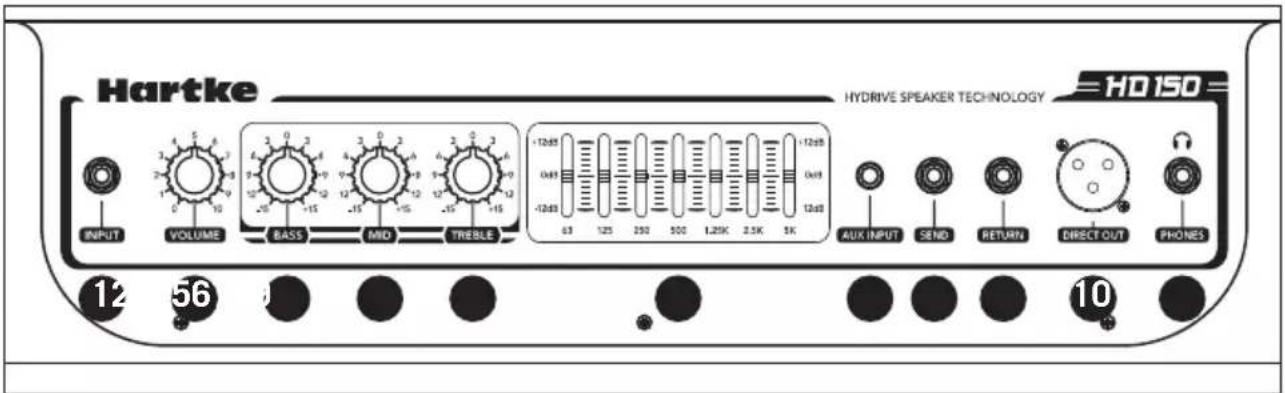

HD150 Elemente des oberen Bedienfelds

Hartke HYDRIVE SPEAKER TECHNOLOGY HD150 INPUT VOLUME BASS MID TREBLE 12dB 12dB 12dB 12dB 12dB 12dB 12dB 12dB 12dB 12dB 12dB 12dB 12dB 12dB 12dB 12dB 12dB 12dB 12dB 12dB 12dB 12dB 12dB 12dB 12dB 12B AUX INPUT SEND RETURN DIRECT OUT PHONES 12 56 10

1. Eingang - Schließen Sie hier Ihren Bass über ein unsymmetrisches Standard 1/4" Instrumentenkabel an.
2. LAUTSTÄRKEREGLER - Dies ist der Regler der Gesamtlautstärke. Halten Sie den Ausgang des Basses für beste Signal-zu-Rausch Verhältnisse an oder nahe der höchsten Stufe und stellen Sie die LAUTSTÄRKE auf das gewünschte Niveau ein.
3. BASS Regler - Dieser Regler wird verwendet, um den Niederfrequenzgang anzupassen. Wenn Sie ihn in Uhrzeigersinn drehen, wird der Frequenzbereich verstärkt; wenn Sie ihn gegen den Uhrzeigersinn drehen, wird der Frequenzbereich vermindert.
4. MITTEN Regler - Dieser Regler wird verwendet, um den mittleren Frequenzgang anzupassen. Wenn Sie ihn in Uhrzeigersinn drehen, wird der Frequenzbereich verstärkt; wenn Sie ihn gegen den Uhrzeigersinn drehen, wird der Frequenzbereich vermindert.
5. HÖHEN Regler - Dieser Regler wird verwendet, um den hohen Frequenzgang anzupassen. Wenn Sie ihn in Uhrzeigersinn drehen, wird der Frequenzbereich verstärkt; wenn Sie ihn gegen den Uhrzeigersinn drehen, wird der Frequenzbereich vermindert.
6. Grafischer Equalizer - Über diese Regler können Sie das Klangverhalten des Systems durch eine Verstärkung bzw. Absenkung von 12 dB über sieben verschiedene Frequenzbänder definieren.
7. AUX EINGANG - Über diesen 1/8" Eingang können Sie Line-Level Geräte wie einen tragbaren CD- oder MP3 Player anschließen.
8. Effekt SENDEN BUCHSE - Verwenden Sie diese 1/4" unsymmetrische Buchse, um das Signal von Ihrem HD150 an externe Effekt Prozessoren zu schicken. In-line Effekte, wie etwa Stomp Boxen, die für niedrige Signalpegel vorgesehen sind, sollten zwischen dem Bass und dem Verstärkereingang angeschlossen und sollten nicht mit der Effekt Send und Return Buchse verbunden werden. Sie können auch die Effekt Senden Buchse verwenden, um das Signal an ein externes Mischpult oder einen Verstärker mit einer Eingangsempfindlichkeit von 4 dB zu leiten.
9. Effekt EMPFANGEN BUCHSE - Verwenden Sie diese 1/4" unsymmetrische Buchse, um das von externen Effekt Prozessoren kommende Signal mit niedriger Impedanz in Ihrem HD150 zu empfangen..
10. DIRECT OUT (XLR Anschluss) - Dieser symmetrische Standard XLR Stecker bietet ein Line-Level Ausgangssignal des Verstärkers HD150 für den Anschluss an Mischpulte oder Aufnahmeschnittstelle.
11. Kopfhörer Buchse - Schließen Sie einen Kopfhörer über diese Standard 1/4" Buchse an. Wenn ein Stecker in die Kopfhörerbuchse eingesteckt wird, wird der Lautsprecher automatisch abgeschaltet. Auf diese Weise können Sie Ihren HD75 als Übungsverstärker verwenden.

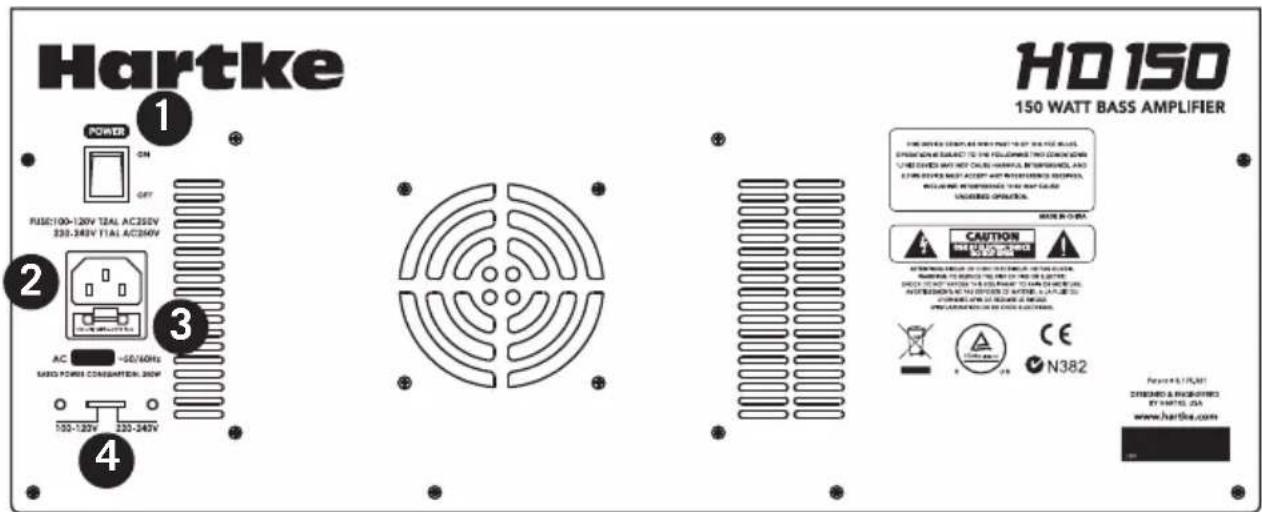

Elemente des hinteren Bedienfelds

Hartke POWER ON OFF RUS:100-120V T2AL AC236V 230-240V T1AL AC250V AC -50/60Hz SASD POWER CONSERATION: 3.6W 150-120V 230-240V HD 150 150 WATT BASS AMPLIFIER CAUTION N382 N382 Penset R.S.PLOT CREDITED & PROCESSED BY HARTKE USA www.hartke.com

1. Hauptschalter - Betätigen Sie diesen, um den Verstärker ein- oder auszuschalten. Wenn der Verstärker eingeschaltet ist, leuchtet der Schalter rot.
2. AC Eingang - Verbinden Sie hier das geerdete Netzkabel, um den Verstärker an das Stromnetz anzuschließen. Dieses Kabel wird mit dem für Ihr geographisches Gebiet passenden Stecker geliefert. ACHTUNG: Verwenden Sie keinen Adapter, um den dritten Erdungsstift dieses Stecker zu umgehen, da andernfalls ein schwerer elektrischer Schlag die Folge sein könnte!
3. Sicherungshalter - Der Sicherungshalter wird ab Werk mit einer Sicherung ausgeliefert, die für Ihr Modell geeignet ist. Wenn Sie diese Sicherung aus irgendeinem Grund austauschen müssen, ersetzen Sie sie mit einer, die genau die gleichen Werte aufweist.
4. Spannungsauswahlschalter - Dieser Schalter dient dazu, die Betriebsspannung des Verstärkers zu wählen ANMERKUNG: Stellen Sie bevor Sie Ihren Lautsprecher benutzen sicher, dass der Spannungsauswahlschalter auf der korrekten Spannung des Netzes in Ihrem Land steht. Achten Sie darauf, eine Sicherung mit den geeigneten Werten einzusetzen, wenn Sie die Betriebsspannung umschalten.

Kurze Betriebsanleitung

Das Einstellen Ihres Hartke Combo Bass Verstärkers der HD Serie ist ein einfacher Vorgang, der nur einige Minuten dauert:

1. Entfernen Sie alle Verpackungsmaterialien und entscheiden Sie, wo der Verstärker aufgestellt werden soll.
2. Bevor Sie das Netzkabel einstecken, vergewissern Sie sich, dass sich der Netzschalter in der Off Stellung befindet. Schließen Sie das mitgelieferte Netzkabel an den Netzanschluss, der sich an der Geräterückseite befindet. Verbinden Sie dann den 3 -poligen Netzstecker mit einer geerdeten Steckdose.
3. Verwenden Sie ein Standard 1/4" Instrumentenkabel, um Ihren Bass an die Eingangsbuchse anschließen, die sich an der Frontplatte befindet.
4. Drehen Sie auf der Oberseite des Verstärkers die Lautstärke auf die Minimum Position (gegen den Uhrzeigersinn), stellen Sie alle EQ Regler auf ihre 12-Uhr Position und die 7-Band EQ Schieber in ihre mittlere Position.
5. Betätigen Sie den Netzschalter am hinteren Bedienfeld, um den Verstärker einzuschalten.
6. Stellen Sie den Ausgang des Basses auf Maximum und drehen Sie dann während des Spielens den Lautstärkeregler, bis die gewünschte Lautstärke erreicht ist.
7. Stellen Sie die Equalizer Regler nach Ihren Wünschen ein.
8. Testen Sie den Kopfhörerausgang, indem Sie den Lautstärkeregler auf die Minimum Position (gegen den Uhrzeigersinn) drehen und dann einen Kopfhörer mit der Kopfhörerbuchse am oberen Bedienfeld verbinden. Drehen Sie während Sie Ihren Bass spielen langsam die Lautstärke auf. Sie sollten aus dem Kopfhörer einen Ton hören und aus dem angeschlossenen Lautsprecher sollte nichts zu hören sein.
9. Die HD Serie Verstärker verfügt über einen Aux Eingang, die Sie mit einem tragbaren CD- oder MP3-Player verwenden, um mit vorher aufgezeichneten Tracks zu spielen. Sie können jedes beliebige Line Pegel Signal an den AUX Eingang anschließen, einschließlich Signale von einem Keyboard oder einer Drum Maschine. Verbinden Sie das Line Level Gerät mit einem Standard 1/8" Kabel mit dem AUX Eingang. Sie müssen die Lautstärkeregelung am Eingabegerät dazu verwenden, eine Balance zwischen der Spur und Ihrem Bass zu regeln. Beginnen Sie auch hier mit dem Lautstärkeregler vollkommen auf kleinste Lautstärke gestellt und erhöhen Sie dann langsam den Pegel, bis Sie eine gute Balance mit Ihrem Bass gefunden haben.

Verwendung der Equalizer Funktion

Der Bass Verstärker der Hartke Systeme HD Serie gibt Ihnen anhand eines Equalization genannten Prozesses die Kontrolle über den Klang Ihres Basses. Um zu verstehen, wies die funktioniert, ist es wichtig zu wissen, dass jeder natürlich vorkommende Sound aus einer breiten Palette von Tonhöhen oder Frequenzen besteht, die auf einzigartige Weise miteinander kombiniert wurden. Diese Mischung gibt jedem Ton seine unverwechselbare Klangfarbe. Mit den EQ Reglern der HD Serie können Sie den Klang durch eine Verstärkung oder Abschwächung von bestimmten Frequenzbereichen verändern - Sie arbeiten ähnlich wie die Bass- und Höhenregler an Ihrem Hi-Fi Verstärker, aber mit viel höherer Präzision.

Die Modelle HD75 und HD150 bieten drei EQ Bänder. Jeder EQ Regler, beschriftet mit Bass, Mid, Treble, beeinflusst unterschiedliche Frequenzbereich des Audio Signals. Wir haben diese Frequenzbereiche sorgfältig gewählt, da sie eine sehr große Auswirkung auf die Bass Signale haben. Der Bass und Treble Regler sind stufenweise wirkende EQs, die eine Verstärkung bewirken, wenn der Regler von der Mitte aus im Uhrzeigersinn bewegt wird, oder die Amplituden der Frequenzen mindern, wenn er von der Mitte aus gegen den Uhrzeigersinn bewegt wird. Die Mid EQ-Regler ist ein Spitzen EQ. Wenn Sie ihn in Uhrzeigersinn drehen, wird der Frequenzbereich verstärkt; wenn Sie ihn gegen den Uhrzeigersinn drehen, wird der Frequenzbereich vermindert.

Der grafische 7-Band Equalizer verfügt über sieben Schieber, wobei ein jeder dieser ein bestimmtes enges Frequenzband steuert. So können Sie Ihr gewünschtes Klangbild des Systems erstellen. Wenn ein Schieber in seine O Position in der Mitte ist, hat dieser keine Auswirkungen auf das Audio Signal. Wenn er über die Mitte hinaus bewegt wird (in Richtung +12), wird der bestimmte Frequenzbereich verstärkt; wenn er unterhalb der Mitte bewegt wird (in Richtung -15), wird der bestimmte Frequenzbereich gedämpft.

In vielen Fällen ist der beste Weg, mit Equalization umzugehen, zu überlegen, welche Frequenzen man dämpfen und welche man verstärken muss. Seien Sie sich bewusst, dass eine Verstärkung eines Frequenzbereichs ebenfalls zur Folge hat, dass das gesamte Signal verstärkt wird; vor allem kann eine Low EQ Anhebung zu einer Überlastungs-Verzerrungen führen oder sogar Schäden an den angeschlossenen Lautsprechern verursachen.

Die spezifische EQ, die Sie für Ihr Bass Signal verwenden, hängt sehr stark von Ihrem Instrument und dem persönlichen Geschmack und Spielstil ab.

Wir möchten hier jedoch einige allgemeine Vorschläge geben:

Erhöhen Sie für Reggae- oder Motown- Sound den Bass EQ leicht und dämpft verringern Sie die Höhen.

Um den «Boxen» Sound zu mindern und damit Ihr Instrument eher nach «Hi-Fi» klingt, können Sie die Mitten dämpfen.

Um einen schärferen Klang zu erhalten, versuchen Sie, die Höhen zu verstärken und den Bass EQ Regler etwas zurückzudrehen.

Wie Sie mit den EQ Reglern der HD Serie experimentieren, vergessen Sie nicht, dass Ihr Bass ebenfalls eine signifikante EQ Regelung in Form des Pickups und Klangeinstellungen bietet - dies kann bei Instrumenten besonders effektiv sein, die mit aktiven Schaltungen ausgestattet sind.

Spezifikationen

Nennausgangsleistung

Nenn- Eingangspegel (@ 1 kHz)

HD75 44,6 mV rms

HD150 38,8 mV rms

Summe der nichtlinearen Verzerrungen (@ 1 dB unter Nennausgangsleistung, typisch 1 kHz)

HD75 0,32 %

HD150 0,6 %

Störabstand (1 WRMS @ 1 kHz)

HD75 1W/62dB

HD150 1W/62dB

Signalverstärkung Lautsprecher- Ausgang

HD75 35V

HD150 24,5V

Signalverstärkung an Direct Out und Send Buchse

HD75 Send Buchse: 545mV

Equalizer BASS, MITTEN, HÖHEN Mittlere Frequenz

Bass 50 Hz

Mittel 700 Hz

Höhen 10 kHz

Frequenzen des grafischen

Wir bei Samson verbessern ständig unsere Produkte. Daher können Spezifikationen und Bilder ohne vorherige Ankündigung geändert werden.
