Produkttyp	Vorverstärker und DI-Box für Bass (Effektpedal)
Marke	Hartke
Modell	Bass Attack Pedal
Abmessungen (ca.)	120 x 95 x 55 mm
Gewicht (ca.)	0,5 kg
Stromversorgung	9V-Batterie, optionales Netzteil (9V DC), 48V-Phantomspeisung
Hauptfunktionen	Vorverstärker, DI-Box, VXL Tone-Shaper-Schaltung, 3-Band-Equalizer (Bass, Treble, Brite), Harmonics-Regelung mit Mix, schaltbare Shape-Schaltung
Ein-/Ausgänge	Eingang 6,35 mm Klinke, Line-Ausgang 6,35 mm Klinke, symmetrischer XLR-Direktausgang, Parallelausgang 6,35 mm Klinke
Fußschalter	ON/OFF (Aktivierung Harmonics, Mix, Brite) und SHAPE
Pre/Post-Schalter	Wahl zwischen bearbeitetem oder unbearbeitetem Signal am Direct Out
PHANTOM/GROUND LIFT-Taste	Wählt Phantomspeisung und Masse-Trennung
Konstruktion	Gehäuse aus Aluminium und robustem Stahl
Garantie	3 Jahre erweitert
Empfohlene Verwendung	Studio und Bühne
Pflege und Reinigung	Mit einem trockenen Tuch reinigen; Feuchtigkeit und Flüssigkeiten vermeiden
Sicherheit	Vor der Reinigung abziehen; nicht in feuchter Umgebung verwenden
Ersatzteile und Reparierbarkeit	Optionales Netzteil (Ref. AD006), 9V-Batterie (nicht im Lieferumfang)

Häufig gestellte Fragen - Bass Attack Pedal Hartke

Wie wird der Bass Attack Hartke mit Strom versorgt?

Sie können eine 9V-Batterie, ein optionales Netzteil (9V DC) oder eine 48V-Phantomspeisung über den XLR-Ausgang verwenden. Verwenden Sie die PHANTOM ON/OFF GROUND LIFT-Taste, um den Modus auszuwählen.

Wie verwendet man die Harmonics-Einstellung?

Drücken Sie den Fußschalter ON/OFF, um die Harmonics-Schaltung zu aktivieren (die rote LED leuchtet auf). Stellen Sie den HARMONICS-Regler für den Sättigungsgrad ein, dann den MIX-Regler, um zwischen sauberem Signal und Obertönen zu mischen. Der BRITE-Regler fügt Höhen hinzu.

Was ist die Shape-Schaltung und wie verwendet man sie?

Die SHAPE-Schaltung wendet einen in der Frequenz einstellbaren Notch-Filter an. Drücken Sie den SHAPE-Schalter, um ihn zu aktivieren. Drehen Sie den SHAPE-Regler, um die Filterfrequenz zu verschieben: nach rechts, um die oberen Mitten abzusenken, nach links, um die Bässe abzusenken. Dadurch können Sie den Sound Ihres Basses anpassen.

Wie schließe ich das Pedal im Studio oder auf der Bühne an?

Schließen Sie Ihren Bass an den INPUT-Eingang an. Verwenden Sie den PARALLEL OUT-Ausgang, um das Signal an Ihren Bühnenverstärker zu senden, und den DIRECT OUT (XLR)-Ausgang an das Mischpult oder Aufnahmegerät. Sie können auch den LINE OUTPUT-Ausgang für Line-Pegel verwenden.

Wozu dient der Pre/Post-Schalter?

Der PRE/POST-Schalter bestimmt, ob der DIRECT OUT (XLR) das unbearbeitete (PRE) oder das durch die Effekte des Pedals bearbeitete Signal (POST) ausgibt. Losgelassen = rohes Eingangssignal, gedrückt = Signal mit Effekten.

Wie vermeide ich Brummen (Masse-Schleife)?

Wenn Sie ein Brummen hören, verwenden Sie eine Batterie, um die Massen zu isolieren, anstatt das Netzteil oder die Phantomspeisung. Sie können auch die GROUND LIFT-Taste (gedrückt) betätigen, um die Masse am XLR-Ausgang zu trennen.

Welche Grundeinstellungen für einen neutralen Sound?

Stellen Sie die Regler BASS, TREBLE und LEVEL auf '5' (Mittelstellung). Deaktivieren Sie die Harmonics- und Shape-Schaltungen, indem Sie die LEDs ausschalten. Passen Sie dann nach Ihren Vorlieben an.

Kann ich ein Standard-Netzteil verwenden?

Ja, aber verwenden Sie nur das optionale Hartke-Netzteil (Ref. AD006) oder ein gleichwertiges 9V DC-Netzteil mit negativer Polarität am Innenkontakt und ausreichendem Strom (mindestens 300 mA). Eine falsche Polarität kann das Gerät beschädigen.

Wie erkenne ich, ob die Batterie leer ist?

Die ON/OFF-LED kann schwächer werden oder das Pedal kann einen schlechteren Klang produzieren. Ersetzen Sie die 9V-Batterie, sobald Sie eine Leistungsminderung bemerken. Entfernen Sie die Batterie, wenn Sie das Pedal längere Zeit nicht verwenden.

Was tun, wenn das Pedal nicht angeht?

Überprüfen Sie die Batterie (falls verwendet) oder den Anschluss des Netzteils. Wenn Sie die Phantomspeisung verwenden, stellen Sie sicher, dass das Mischpult 48V liefert und die PHANTOM-Taste losgelassen ist. Überprüfen Sie auch die Kabel.

BEDIENUNGSANLEITUNG Bass Attack Pedal Hartke

Bass Attack - Einleitung und Features 1 9
Bass Attack - Vorderseite 2 0
Bass Attack - Seite 2 1
Bass Attack betreiben 2
Bass Attack betreiben 2
Bass Attack betreiben 2 4
Bass Attack Systemdiagramme

ESPAÑOL

Bass Attack - Einleitung und Features

Einleitung

Boaaah Mann! Sie haben gerade das coolste und nützlichste Tool gekauft, das ein Bassist besitzen kann: den Hartke Bass Attack! Der Bass Attack ist ein ausgewachsener Preamp plus DI-Box, der eine Doppelfunktion erfüllt, indem er eine großartige Klangregelung sowie einen supersauberen symmetrischen Direktausgang zur Weiterleitung von Signalen zu einem Recorder oder Saalmischer bietet. Dank Hartkes VXL Tone-Shaper Schaltung mit kraftvollem 3-Band-EQ und Harmonics-Regler plus Mix zum Hinzufügen aller Timbres -- von etwas Wärme bis zum totalen Grunge -- lässt sich eine breite Soundpalette einstellen. Zusätzlich erhalten Sie die weltberühmte Hartke Shape-Schaltung, mit der sich Sounds noch detaillierter steuern und exakt auf Ihre Musik abstimmen lassen. Bei Live-Darbietungen können Sie mit den beiden Fußschaltern die Shape-oder Harmonics-Funktionen aktivieren und komfortabel Sounds wechseln. Der Bass Attack besitzt zahl reiche Eingänge und Ausgänge, inklusive 1/4" Inputs, symmetrische XLR Direct Outs und 1/4" Parallel Outs, und kann dadurch sehr flexibel mit Amps, Mischern und Recorderr verbunden werden. Der Bass Attack ist im Studio und auf Tour optimal einsetzbar, wobei das Aluminium-Profil und Stahl-Chassis zuverlässige Leistung garantieren - Nacht für Nacht und Gig für Gig. Der Bass Attack von Hartke liefert im Studio und auf der Bühne genau den Sound, den Sie suchen

• Bass Preamp und Direct Insertion Box
• Harmonics-Regler mit Mix zum „Erwärmen“ oder „Braten“ des Sounds
• Regelbare Shape EQ-Schaltung mit Fußschalter Ein/Aus
  • BASS und TREBLE und BRIIE EQ-Regler
  • XLR- und 1/4" Direktausgänge
  • stabiles Aluminum-Chassis
  • 3-jährige erweiterte Garantie

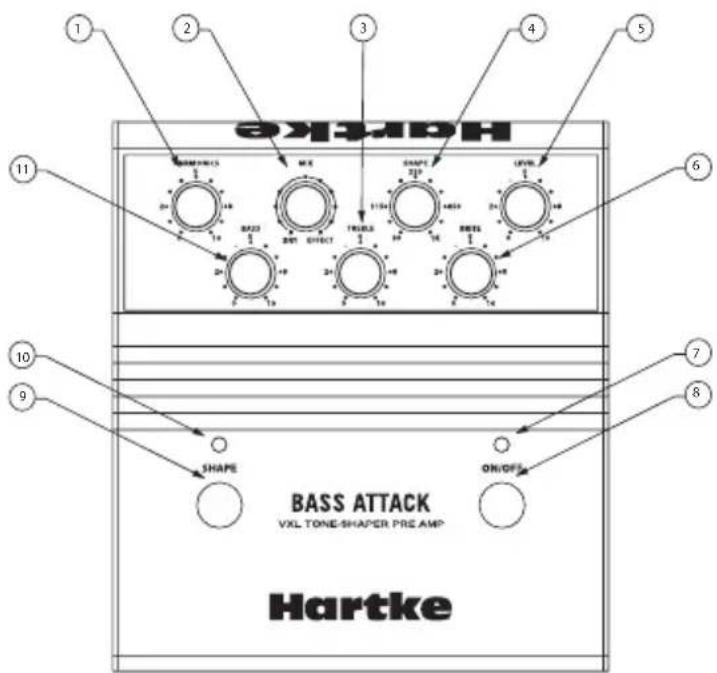

Bass Attack - Vorderseite

1 HARMONICS - Regelt die Stärke der Röhrenemulation von „warm“ bis „schmut zig“
2 MIX – Regelt die Mischung zwischen trockenem Signal und Harmonics-Signal.
3 TREBLE - Zur Anhebung/Absenkung hoher Frequenzen
4 SHAPE - Zum Einstellen der berühmten Hartke 1-Knopf EQ-Schaltung mit voreingestellter Kurve, die durch einen brei ter Frequenzbereich bewegt werden kann.
5 LEVEL – Regelt den Gesamt-Ausgangs- pegel

5 BRITE - Regelt extrem hohe Frequenzen.
7 ON/OFF LED -ROTE LED - leuchtet bei Aktivierung der Harmonics-, Mix- und Brite-Funktionen.
B ON/OFF - Fußschalter zum Aktivieren der Harmonics-, Mix- und Brite-Funktionen
9 SHAPE-Schalter – Fußschalter zum Aktivieren der Hartke Shape-Schaltung.
10 SHAPE LED - ROTE LED - leuchtet bei Aktivierung der Hartke Shape-Schaltung.
11 BASS - Zur Anhebung/Absenkung tiefer Frequenzen.

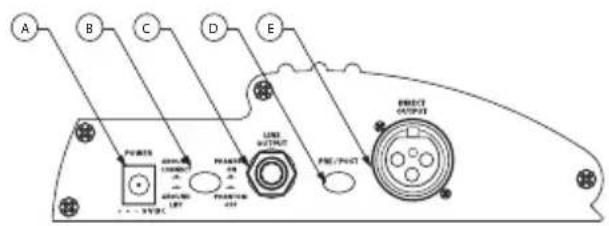

Bass Attack - Seite

A Power Inlet – Netzeingang für den optionalen AD006 Netzadapter
B PHANTOM ON / GROUND LIFT- Schalter - Zum Umschalten zwischen Phantomspannung/Batteriebetrieb und/oder Ground Lift/Connect.
C LINE OUTPUT - 1/4" Buchse zur Ausgabe des Line-Pegel Ausgangssignals, entwe de bearbeitet oder unbearbeitet - ab hän qivon der Stellung des Pre/Post-Schalters
D PRE/POST-Schalter – Bei gelöster Taste entspricht das Direct Output-Signal dem Eingangssignal ohne Effekte. Bei ge drückter Taste enthält das Direct Output-Signal auch Effekte.
E DIRECT OUTPUT - Symmetrischer XLR-Ausgang zur Ausgabe eines Mic-Pegel Ausgangssignals, entweder bearbeitet oder unbearbeitet - abhän qig von der Stellung des Pre/Post-Schalters

F PARALLEL OUTPUT - Standard 1/4 ^4 Ausgang zur Weiterleitung des Original- signals zu einem Bühnenverstärker.
G INPUT – Standard 1/4" Eingang zum Anschluss eines passiven oder aktiven Basses

Bass Attack betreiben

BASS ATTACK einrichter

Das Grundverfahren zum Einrichten und Benutzen Ihres Bass Attack ist einfach und dauert nur wenige Minuten. Entfernen Sie das gesamte Verpackungsmaterial (heben Sie es für zukünftige Wartungsarbeiten auf).

BASS ATTACK mit Spannung versorger

Zur Spannungsversorgung des Bass Attack kann eine standard 9-Volt Batterie, ein standard DC-Netzadapter oder eine standard 48-Volt Phantomspannung dienen. Sie können die jeweils praktischste Spannungsversorgung verwenden, sollten aber bedenken, dass Sie manchmal Nachteile in Kauf nehmen müssen. Vielleicht benutzen Sie ein gut geerdetes Live Sound- oder Studio-Setup, bei dem normalerweise keine Probleme mit Erdungsschleifen auftreten, aber sobald Sie auf Tournee oder in anderen Studios arbeiten, sind diese Erdungsprobleme da. Um eine Erdungsschleifen zu vermeiden, die Bestandteil von Live Sound- und Recording-Anwendungen sind, sollten Sie eine Batterie einsetzen, um die Erdung des Bass Attack von der Erdung der restlichen Anlage zu isolieren. Sie können den Phantomspannungs- oder AC-Betrieb mit einem kurzen Soundcheck prüfen und hierbei auf Netzbrummen achten. Ist kein Brummen hörbar, arbeiten Sie mit einem gut geerdeten System. Falls Brummen auftritt, wechseln Sie zum Batteriebetrieb Ja, ja das Leben ist ein Kuhhandel und dies gilt auch für den Betrieb Ihrer Audioanlage.

PHANTOM ON - OFF / GROUND CONNECT / LIFT-SCHALTER

Der PHANTOM ON-OFF / GROUND CONNECT / LIFT-SCHALTER ist ein rastender Schalter, der zwei Funktionen gleichzeitig erfüllt. In der OBEN-Position stellt der Schalter die Masseverbindung des XLR-Kabels her und ermöglicht damit gleichzeitig den Betrieb des Gerats mitte Is Phantomspannung. In der UNIEN-Position ist die Masse-Verbindung unterbrochen und daher auch die Phantomspannungs-Versorgung deaktiviert.

Phantomspannung verwenden

Beim Anschluss des Bass Attack an einen Mischer mit Phantomspannung kann der Bass Attack durch Anschließen eines standard Mic-Kabels an den Direct Output mit Spannung versorgt werden. Stellen Sie sicher, dass der Phantom Power-Schalter des Mischers auf ON gesetzt ist. Stellen Sie dann sicher, dass der PHANTOM ON - OFF /GROUND CONNECT / LIFT-SCHALTER gelöst und dadurch die Phantomspannung aktiviert ist

VORSICHT: Um laute Pop-Geräusche, die Lautsprecher beschädigen können, zu vermeiden, müssen Sie Ihr Lautsprechersystem und Ihren Bass-Amp stummschalten, bevor Sie Phantomspannung fuhrende Mikrofonkabel entfernen

Bass Attack betreiber

BASS ATTACK mit Spannung versorgen - Fortsetzung

Batterie installieren

Installieren Sie eine standard 9-Volt Batterie, indem Sie den Batteriedeckel entfernen und die Batterie am Terminalanschluss befestigen. Legen Sie die Batterie ins Batteriefach und schließen Sie den Batteriedeckel.

AC/DC Netzadapter verwenden

Sie können den Bass Attack auch über das optionale AC006 Netzteil - erhältlich bei Ihrem örtlichen Hartke-Fachhändler - mit Spannung versorgen. Stecken Sie den Netzadapter einfach in den DC-Eingang und in eine standard 110-Volt Netzsteckdose.

Regler und Schalter

Bevor Sie beginnen, sollten Sie sich mit den Funktionen der verschiedenen Regler und Schalter des Bass Attack vertraut machen. Die BASS- und TREBLE- sowie die LEVEL-Regler sind ungeachtet der Fußschalter-Positionen immer aktiviert. Die HARMONICS- und BRITE-Regler werden mit dem ON/OFF-Schalter aktiviert (rote LED leuchtet). Der SHAPE-Regler wird mit dem SHAPE-Fußschalter aktiviert (rote LED leuchtet). Beim Lesen der nächsten Abschnitte werden Sie die Leistungsvielfalt des Bass Attack erkennen und verstehen, wie jede Steuerungsebene die Einsatzmöglichkeiten erweitert

BASS UND TREBLE EQ einsetzen

Mit den BASS- und TREBLE-Reglern stellen Sie die Bässe und Höhen Ihres Basses global ein. Die BASS- und TREBLE-Regler sind immer aktiv. In Position "5" sind sie linear eingestellt und beeinflussen den Klang nicht. Um dem Sound mehr Bässe oder Höhen hinzuzufügen, drehen Sie die BASS- oder TREBLE-Regler nach rechts. Um den Bass- oder Höhenanteil zu verringern, drehen Sie den jeweiligen Regler nach links. Benutzen Sie Ihr Gehör und experimentieren Sie mit diesen Reglern, um den optimalen Sound für Ihre Musik zu finden. Ein guter Ausgangspunkt ist Position „5“ für BASS, TREBLE und LEVEL.

Bass Attack betreiben

HARMONICS-Regler verwenden

Der HARMONICS-Regler des Bass Attack fügt dem Klang Obertöne hinzu, die einen röhrenähnlichen Klang erzeugen. Mit dem HARMONICS-Regler können Sie Ihrem Sound etwas Wärme oder aber fette Verzerrungen für einen radikalen Roots Rocksound verleihen. Beim Einsatz der Harmonics-Schaltung sollten Sie bedenken, dass der BRITE-Regler (via ON/OFF-Fußschalter) zusammen mit HARMONICS eingeschaltet wird und den Sound beeinflusst. Mit dem ebenfalls aktivierten MIX-Regler können Sie die Balance zwi schen Direkt- und Effektsignal einstellen

• Drücken Sie den ON/OFF-Fußschalter, damit die rote LED leuchtet und die HARMONICS-Schaltung aktiviert ist.
• Stellen Sie dann mit dem HARMONICS-Regler den Oberton-Anteil ein.
• Stellen Sie dann mit dem MIX-Regler die Mischung zwischen sauberem Signal und Obertönen ein.
• Stellen Sie mit dem BRITE-Regler zusätzliche Höhenanteile ein.

SHAPE-Regler einsetzen

Der SHAPE-Regler wendet ein spezielles 20 dB Notch-Filter auf den gewählten Fre quenzbereich an, damit Sie die Wirkung der Shape-Kurve feineinstellen können, um sie auf Ihren speziellen Bass abzustimmen. Durch eine Rechtsdrehung des Shape-Reglers wenden Sie das Notch-Filter auf höhere Frequenzen an. Durch eine Linksdrehung wenden Sie das Notch-Filter auf tiefere Frequenzen an. Bei völliger Rechtsdrehung wird das Filter auf den 1 kHz Frequenzbereich angewandt. Dadurch werden die Mitten bedämpft und dem Bassinstrument tiefe und ultratiefe Frequenzen hinzugefügt. Bei völliger Linksdrehung wird das Filter auf den 90 Hz Frequenzbereich angewandt. Dadurch werden die tiefen Frequenzen bedämpft und dem Bassinstrument beißende, strahlende Höhen hinzugefügt.

• Drücken Sie den SHAPE-Fußschalter, damit die rote LED leuchtet und die SHAPE-Schaltung aktiviert ist.
• Bewegen Sie sich jetzt durch die Frequenzen, um die Shape-Kurve zu finden, die für Ihrer Sound am besten geeignet ist.

Bass Attack Systemdiagramme

BASS ATTACK - Typische Setups

Obwohl Sie den Bass Attack auf viele verschiedene Arten einsetzen können, wird er bei den meisten Installationen und Anwendungen auf die gleiche Weise angeschlossen. Die folgenden Abschnitte beschreiben detailliert, wie ein Bass in einer Live-Situation mit einem Bühnen-Verstärker verbunden und in den Haupt-PA-Mischer eingespeist wird. Es wird auch beschrieben, wie der Preamp in einer Aufnahme-Situation mit externen Effekten eingesetzt und in ein Mischpult eingespeist wird. Gehen Sie einfach wie folgt vor:

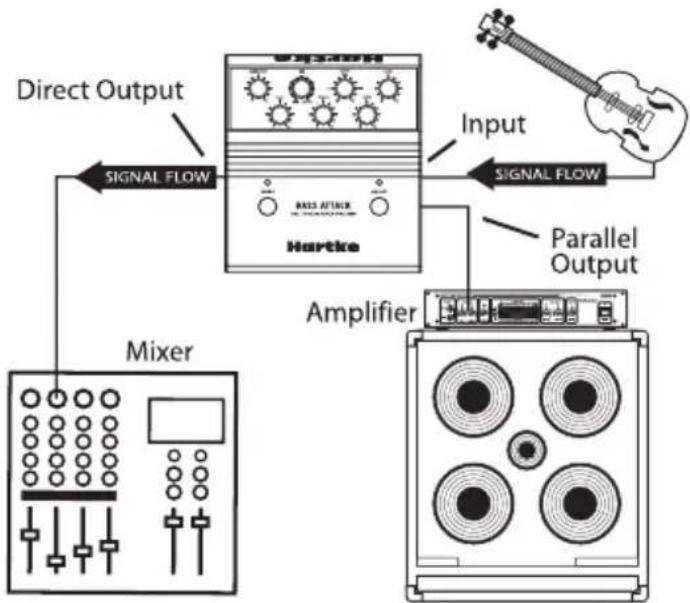

Direkte Einspeisung eines Instruments in ein PA-System

Am häufigsten wird eine DI-Box, wie der Bass Attack, eingesetzt, um das Signal eines Basses in ein PA-System einzuspeisen. Da die von einem Bass erzeugten tiefen Frequenzen schwierig mit einem Mikrofon abzunehmen sind, ist in den meisten Fällen eine DI-Box vorzuziehen. Außerdem kann das zum PA-System geleitete Signal vom FOH (Saal-PA) Techniker feineingestellt werden, ohne den vom Musiker auf der Bühne gewählten Sound zu beeinflussen. Im folgenden Diagramm und den begleitenden Anleitungen wird beschrieben, wie Sie Ihren Bass an einen PA-Mischer anschließen.

• Verbinden Sie den Gitarren- oder Bass-Ausgang mit dem INPUT des Bass Attack.
• Verbinden Sie den PARALLEL OUTPUT des Bass Attack mit dem Eingang des Gitarren- oder Bass-Verstärkers
• Verbinden Sie den DIRECT OUTPUT des Bass Attack mit dem Eingang des Haupt-PA-Mischers.

Auf den folgenden zwei Seiten finden Sie einige Beispiel-Setups zum Einstellen einiger großartiger, klassischer Bassounds. Die Beispiel-Setups bieten ein breites Spektrum an Soundvariationen, angefangen bei einer Oberton-Prise zum Aufwärmen des Klangs bis zum ultra-funky Fuzz.

Hinweis: Die schattierte LED zeigt an, dass der Fußschalter aktiviert ist.

Benutzen Sie diese Setups als Ausgangspunkt und verlassen Sie sich dann beim Einstellen der Regler auf Ihr Gehör, um die Sounds zu finden, die am besten für Ihre Musik geeignet sind.

Auf Seite 13 finden Sie leere Bass Attack Setup-Schablonen, auf denen Sie Ihre Lieblingseinstellungen notieren können. Bei Bedarf können Sie diese Seiten fotokopieren.
