MANUAL DE USUARIO Bass Attack Pedal Hartke

Bass Attack Introducción y características 2
Distribución del panel frontal del Bass Attack 2 8
Distribución de los paneles laterales del Bass Attack 2 9
Manejo del Bass Attack 3 0
Manejo del Bass Attack 3 1
Manejo del Bass Attack 3
Diagramas del sistema Bass Attack 3:
Configuraciones del Bass Attack 34
Bass Attack Set-ups 35

Bass Attack Introducción y características

Introducción

Lo que ahora tiene entre sus manos es la herramienta más potente, útil e increíble que un bajista pueda poseer nunca; el Hartke Bass Attack! Esta unidad es un preamplificador de gama alta y DI que le ofrece una doble función e incorpora modelado de tono en el panel frontal, junto con una salida directa balanceada super-limpia para enviar la señal a su grabadora o mesa FOH. Puede conseguir una amplia gama de sonidos, gracias a la circuitería de modelado de tono VXL de Hartke que le ofrece un potente ecualizador de tres bandas y un control de armónicos con mezcla que le permite añadir un toque de calidez o transformar el sonido en algo realmente grunge. También dispone del famoso circuito de modelado Hartke que le permitirá incluso un control aun mayor de su tono y conseguir así el sonido exacto que quiera para su música. Si toca en directo, puede sacar partido de los dos pedales que le permiten cambiar su sonido activando estos circuitos. El Bass Attack tiene una gran cantidad de conectores de entrada y salida incluyendo entradas de 6,3 mm, salida directa en XLR balanceado y salida en paralelo de 6,3 mm, lo que le ofrece una máxima flexibilidad para interconectar esta unidad con amplificadores, mesas de mezclas y grabadoras. El Bass Attack resulta igual de idóneo tanto en un estudio como en gira. De hecho, su chasis de acero y aluminio extrudido le aseguran un rendimiento sólido y fiable actuación tras actuación. Tanto si lo va a usar para grabación como para directo, el Bass Attack de Hartke le dará ese sonido que ha estado buscando.

Características del Bass Attack

• Pre-amplificador de bajo y caja de inserción directa (DI).
• Control ajustable de armónicos con mezcla para dar calidez (o frío) a su sonido.
• Circuito ecualizador ajustable de modelado con on/off por pedal.
• Controles de ecualizador BASS, TREBLE y BRITE.
• Salidas directas XLR y de 6,3 mm.
  • Robusto chasis de aluminio.
• Tres años de garantía ampliada.

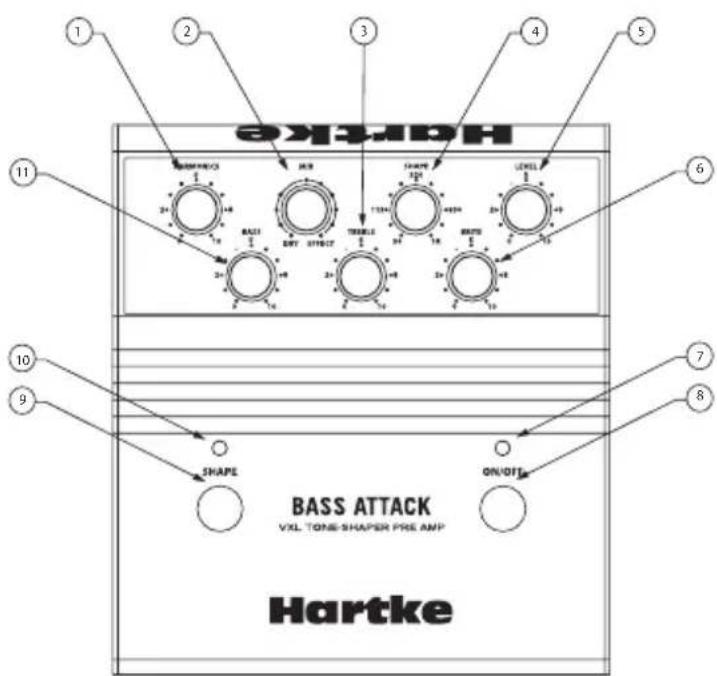

Distribución del panel frontal del Bass Attack

HARTKE BASS ATTACK VXL TONE SHAPER PRE AMP Hartke

1 HARMONICS - Control que se usa para ajustar la cantidad de simulación de válvulas (desde cálido a sucio).
2 MIX – Control que se usa para ajustar la mezcla entre señal seca original y señal con armónicos.
3 TREBLE - Se usa para realizar o cortar las frecuencias agudas.
4 SHAPE - Uselo para ajustar el famoso circuito EO de un mando de Hartke con una curva prefijada que puede realizar un barrido en un amplio rango de frecuencias.
5 LEVEL – Uselo para ajustar el volumen de salida global.

6 BRITE – Ajuste con este mando las frecuencias super agudas.
7 ON/OFF LED –Piloto rojo que se enciende para indicar que las funciones Harmonics, Mix y Brite están activadas.
8 ON/OFF - Pedal que se usa para activar las funciones Harmonics, Mix y Brite.
9 Pedal SHAPE – Use este pedal para activar el circuito de modelado o Shape de Hartke.
10 SHAPE LEC - Piloto rojo;se enciende para indicar que el circuito Shape está activado.
11 BASS - Uselo para realizar o cortar las frecuencias graves.

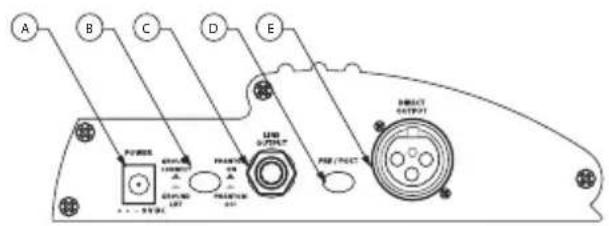

Distribución de los paneles laterales del Bass Attack

A Power – Entrada de corriente para la conexión del adaptador opcional AD006.
B Interruptor PHANTOM ON / GROUND LIFT - Uselo para cambiar entre alimentación fantasma o funcionamiento a pilas y entre conexión/anulación de la toma de tierra.
C LINE OUTPUT - Conector de 6,3 mm que da salida a una señal de nivel de línea, tanto con como sin efectos, dependiendo del ajuste del interruptor Pre/Post.
D Interruptor PRE/POST – Cuando no esté pulsado, la señal de salida directa será una salida en paralelo de la entrada, sin efectos. Cuando esté pulsado, la salida directa será con efectos.

E DIRECT OUTPUT - Conector de salida XLR balanceado que envía la señal de salida de nivel de micro, tanto con como sin efectos, dependiendo del ajuste del interruptor Pre/Post
F PARALLEL OUTPUT - Clavija de salida standard de 6,3 mm para el envío de la señal original a un amplificador de escenario
G INPUT – Conector de entrada standard de 6,3 mm para dar entrada a la señal de un bajo activo o pasivo.

Manejo del Bass Attack

Ajuste del BASS ATTACK

El proceso básico de ajuste y manejo del Bass Attack es sencillo y solo le llevará unos minutos. Extraiga la unidad de su embalaje (consévelo por si le hace falta más adelante).

Encendido del BASS ATTACK

Puede hacer funcionar el Bass Attack con una pila standard de 9 V, con un adaptador de corriente DC standard, o aplicándole alimentación fantasma de 48 V. Puede usar la fuente de alimentación que más le interese, pero considere las ventajas/inconvenientes de todas ellas. Puede que tenga un montaje para directo o estudio en el que no haya problemas de bucles a tierra pero en el que estos puedan aparecer cuando lo instale en otro lugar. A causa de estos posibles bucles a tierra, que son parte tanto del directo como del estudio, es posible que le interese usar una pilar para hacer que la conexión a tierra del Bass Attack se mantenga aislada de la del resto de su equipo. Pruebe también el manejo con adaptador o con alimentación fanstama para ver cómo le resultan. Si no hay zumbidos tendrá un sistema bien conectado a tierra. Si escucha algún zum bido, use esta unidad con pilas. Al igual que en la vida, todo tiene sus ventajas e inconvenientes.

INTERRUPTOR PHANTOM ON - OFF / GROUND CONNECT / LIFT

El interruptor de tipo bloqueo PHANTOM ON -OFF / GROUND CONNECT / LIFT le ofrece dos funciones a la vez. En la posición arriba, este interruptor conectar la tierra al cable XLR y al hacer esto, también permite que la unidad reciba su corriente de alimentación fantasma. Cuando esté en la posición abajo, la tierra estará desconectada y por tanto, no podrá usar este tipo de fuente de alimentación.

Uso de la alimentación fantasma

Si va a conectar el Bass Attack a una mesa de mezclas que tenga alimentación fantasma, podrá darle corriente conectando un cable standard de micro a la salida directa. Asegúrese de comprobar que el interruptor de alimentación fantasma de la mesa esté en la posición "on". Después, compruebe que el interruptor PHANTOM ON - OFF /GROUND CONNECT / LIFT esté fuera de forma que la alimentación fantasma esté activada.

PRECAUCION: Para evitar un posible chasquido que podría dañar sus altavoces, asegúrese de anular su sistema de altavoces y amplificador de bajo antes de conectar ningún cable de micro con alimentación fantasma.

Diagramas del sistema Bass Attack

Configuraciones típicas del BASS ATTACK

Hay muchas formas distintas de usar el Bass Attack, pero la conexión básica es la misma para la mayoría de aplicaciones y sistemas. En las secciones siguientes encontrará detalles para la conexión de un bajo a un amplificador de escenario y con envío de señal a una mesa de mezclas PA para directo y también, del uso del previo con efectos exteriores para dar señal a unamesa de mezclas en un entorno de grabación. Para conectar todo, siga estos sencillos pasos:

Inserción directa de un instrumento en un sistema PA

Una de las aplicaciones más comunes para usar una caja DI, como el Bass Attack, es para pasar la señal de un bajo a un sistema PA. Dado que las bajas frecuencias de un bajo suelen ser difíciles de captar con un micro, el uso de una caja DI casi siempre es recomendable. Además, la señal que va al sistema PA puede ser retocada por el técnico de mesa FOH, sin que ello afecte al sonido que el músico tenga en el escenario. Siga lo indicado en el diagrama siguiente para conectar un bajo a su sistema PA.

• Conecte la salida de la guitarra o bajo a la ENTRADA del Bass Attack.
• Conecte la SALIDA EN PARALELO del Bass Attack a la entrada del amplificador de bajo o guitarra.
• Conecte la SALIDA DIRECTA del Bass Attack a la entrada de la mesa de mezclas PA.

Procesador FX

SALIDA LINEA

Entrada

Salida Directa

SALIDA

Mesa mezclas

PARALELO

Manejo del Bass Attack

Encendido del BASS ATTACK - continuación

Instalación de la pila

Instale una pila standard de 9 V abriendo la tapa de la pila y colocando esta en el terminal Introduzca la pila en el compartimento y después vuelva a colocar la tapa.

Uso de un adaptador de corriente AC/DC

Puede dar corriente al Bass Attack usando un adaptador de corriente opcional AC006 que puede adquirir en su distribuidor Hartke. Simplemente conecte el adaptador en la entrada DC de esta unidad y el otro extremo a una salida de corriente alterna standard.

Mandos de control e interruptores

Antes de seguir adelante debería familiarizarse con los diversos mandos de control e interruptores que hay en el Bass Attack y con lo que hacen. Los mandos BASS y TREBLE, así como LEVEL siempre están activos independientemente de la posición de los pedales. Los controles HARMONICS y BRITE son activados por el interruptor ON/OFF que corresponda y sabrá cuando están activos porque su piloto rojo estará encendido. El control SHAPE es activado con el pedal SHAPE y en su caso también se iluminará un piloto rojo cuando esté activado. Si sigue leyendo las secciones siguientes comprobará el gran potencial del Bass Attack y de qué forma los controles amplían sus posibilidades.

Uso del ecualizador BASS y TREBLE

Los mandos BASS y TREBLE se usan para ajustar el tono agudo y grave global de su bajo. Los controles BASS y TREBLE siempre están activos, pero cuando están colocados en la posición "5" tendrán un ajuste "plano" por lo que no tendrán ningún efecto sobre el sonido. Si quiere añadir más graves o agudos a su sonido, lleve hacia arriba el control BASS o TREBLE, mientras que si quiere cortar esas frecuencias, lleve hacia abajo el control correspondiente. Utilice sus oídos y experimente con estos mandos hasta conseguir el mejor sonido para su música. Un buen punto de partida para estos mandos BASS, TREBLE y LEVEL es "5".

Manejo del Bass Attack

Uso del control HARMONICS

El Bass Attack dispone del control HARMONICS para añadir sobretonos, que producen un sonido de tipo válvulas. Este control le permite añadir un toque de calidez a su sonido o crear una verdadera distorsión para sonidos rock. Cuando use este circuito, tenga en cuenta que el control BRITE se activa con este HARMONICS (usando el pedal ON/OFF) y que eso afectará al sonido. El control MIX también queda activo para ajustar el balance entre el sonido limpio y con efectos.

• Pulse el pedal ON/OFF hasta que el piloto rojo se ilumine para indicar que el circuito HARMONICS ha sido activado.
• Ajuste el control HARMONICS para fijar la cantidad de sobretonos.
• Después use el control MIX para ajustar la mezcla entre señal limpia y armónicos.
• Ajuste el control BRITE para aplicar más frecuencias agudas.

Uso del control SHAPE

Este control SHAPE aplica un filtro de muesca de 20 dB específico a una zona de frecuencias concreta para permitirle personalizar el efecto de la curva Shape para que le de el mejor resultado con su bajo particular. El girar este control hacia la derecha hace que el filtro de muesca sea aplicado a frecuencias más agudas, mientras que el giro a la izquierda hace que sea aplicado en frecuencias más graves. En el tope derecho, el filtro es aplicado en el área de 1 kHz; esto atenuará las frecuencias de rango medio y le dará a su bajo un tono más grave y profundo. En el tope izquierdo, el filtro será aplicado en la gama de los 90 Hz; esto atenuará las frecuencias graves y hará que su bajo tenga un sonido más agudo y afilado.

• Pulse el pedal SHAPE hasta que el piloto se ilumine, indicando que el circuito SHAPE ha sido activado.
• Ahora, haga un barrido por las distintas frecuencias hasta localizar la curva de modelado que mejor se adapte a su sonido.

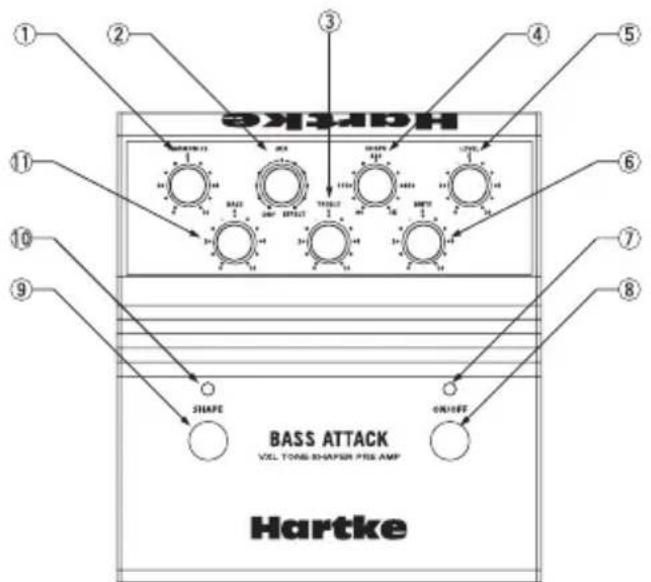

ベースアタックのフロントパネル

HARTKE BASS ATTACK VOL TONE SHAPER PRS AMP Hartke

Configuraciones del Bass Attack

Las dos páginas siguientes le ofrecen algunos ejemplos de configuraciones con las que conseguir algunos de los clásicos sonidos de bajo. El rango de estos ejemplos va desde la aplicación de un toque de armónicos para dar calidez a su sonido hasta el fuzz más funky.

Nota: El piloto que aparece con sombra indica que el pedal está activado.

Use estos ejemplos como puntos de partida y después utilice sus oídos para ajustar los mandos de control hasta encontrar los sonidos que mejor se adapten a su música.

En la página 13 encontrará plantillas en blanco para la configuración del Bass Attack que puede usar para anotar sus ajustes preferidos. Fotocopie libremente esta página tantas veces como necesite.

ベースアタックの設定
