MANUALE UTENTE HD75 Hartke

Informazioni importanti sulla sicurezza

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENZIONE RISCHIO DI FOLGORAZIONE - NON APRIRE

AVVERTIMENTO: PER RIDURRE IL RISCHIO DI FOLGORAZIONI, NON ASPORTARE IL COPERCHIO (O LA PARTE POSTERIORE) IN QUANTO ALL'INTERNO DELL'APPARECCHIO NON CI SONO COMPONENTI RIPARABILI DALL'UTENTE. PER LE RIPARAZIONI RIVOLGERSI A PERSONALE DI ASSISTENZA QUALIFICATO.

Il simbolo del fulmine con la punta a forma di freccia all'interno di un triangolo equilatero ha lo scopo di avvisare l'utente della presenza di "tensioni pericolose" non isolate nella cassa del prodotto, di ampiezza sufficiente a costituire un rischio di folgorazione.

Il punto esclamativo all'interno di un triangolo equilatero ha lo scopo di avvisare l'utente della presenza di importanti istruzioni di funzionamento e manutenzione nella documentazione a corollario dell'apparecchio.

Comunicazione in materia di compatibilità elettromagnetica

Gli apparecchi HD75 e HD150 sono diffusori attivi per uso professionale, possono essere utilizzati nei seguenti ambienti elettromagnetici: strutture residenziali, commerciali e per uso nel settore dell'industria leggera, ambienti esterni urbani. Sono attrezzature NON destinate al montaggio su rack.

• Per quanto concerne il modello HD75, la corrente di spunto massima equivale a 9,31 A.
• Per quanto concerne il modello HD150, la corrente di spunto massima equivale a 1,44 A.

Avvertenza FCC

Il presente dispositivo è conforme alla Parte 15 delle norme FCC. Il funzionamento è soggetto alle seguenti due condizioni: (1) l'apparecchio non può causare interferenze dannose e (2) l'apparecchio deve accettare tutte le interferenze ricevute, ivi comprese quelle che potrebbero provocarne il funzionamento indesiderato. Variazioni o modifiche non espressamente approvate dal soggetto responsabile per la conformità potrebbero rendere nulla l'autorizzazione all'utilizzo dell'apparecchio da parte dell'utente.

NOTA: l'apparecchio è stato testato e ritenuto confacente ai limiti applicabili ai dispositivi digitali di Classe B, conformemente alla Parte 15 delle norme FCC. Questi limiti hanno lo scopo di assicurare una protezione ragionevole dalle interferenze dannose negli impianti domestici. L'apparecchio genera, usa e può irradiare energia in radiofrequenza e, se non installato e utilizzato conformemente con le istruzioni, potrebbe causare delle interferenze dannose alle comunicazioni radio. Tuttavia non ci sono garanzie che in impianti particolari non si producano interferenze. Se questo apparecchio effettivamente dovesse causare interferenze dannose al ricevimento di segnali radio o televisivi, che potrebbero essere determinate dal suo spegnimento e dalla sua accensione, l'utente è invitato a cercare di correggere le interferenze mettendo in atto una o più delle seguenti misure:

• Orientare o posizionare nuovamente l'antenna ricevente.
• Aumentare la separazione tra l'apparecchio e il ricevitore.
• Collegare l'apparecchio a una presa collocata su un circuito diverso da quello a cui il ricevitore è collegato.
• Chiedere assistenza al rivenditore o a un tecnico radio/TV esperto.

Se si desidera smaltire il prodotto, non gettarlo con i rifiuti domestici generici. Esiste un sistema di raccolta separato per i prodotti elettronici usati conformemente alla normativa che richiede un trattamento, un recupero e un riciclo corretti.

Gli utenti privati residenti nei ventotto stati membri dell'UE, in Svizzera e in Norvegia possono portare gratuitamente i propri prodotti elettronici usati presso strutture di raccolta a ciò preposte o a un rivenditore (se si acquista un apparecchio nuovo analogo).

Per i Paesi non ricordati sopra, contattare le autorità locali per conoscere il metodo di smaltimento corretto.

Facendo ciò si garantirà che il prodotto smaltito sia sottoposto al trattamento, al recupero e al riciclo necessari, evitando così possibili conseguenze negative per l'ambiente e la salute umana.

Informazioni importanti sulla sicurezza

1. Leggere le presenti istruzioni.
2. Conservare le presenti istruzioni.
3. Prestare attenzione a tutte le avvertenze.
4. Seguire tutte le istruzioni.
5. Non utilizzare l'apparecchio vicino all'acqua.
6. Pulire unicamente con un panno asciutto.
7. Non bloccare alcuna delle aperture di ventilazione. Eseguire l'installazione conformemente alle istruzioni della società produttrice.
8. Non installare nei pressi di sorgenti di calore come termosifoni, registri di calore, stufe o altri apparecchi (compresi gli amplificatori) che producono calore.
9. Non ignorare lo scopo di sicurezza della spina polarizzata o con messa a terra. Una spina polarizzata ha due lame, una più ampia dell'altra. Una spina con messa a terra ha due lame e un terzo connettore di messa a terra. La lama larga, o il terzo polo, è inserita/o per la sicurezza dell'utente. Se la spina in dotazione non è adatta per la propria presa, consultare un elettricista per sostituire la presa obsoleta.
10. Proteggere il cavo di alimentazione in modo che non venga calpestato o schiacciato, soprattutto in corrispondenza delle spine, dei connettori e del punto in cui essi escono dall'apparecchio.

11. Usare soltanto dispositivi/accessori specificati dalla società produttrice.

12. Usare unicamente con il carrello, la base, il treppiede, il sostegno o il tavolo specificati dalla società produttrice o venduti con l'apparecchio. Quando si utilizza un carrello, fare attenzione nello spostamento dell'insieme carrello/

apparecchio per evitare lesioni da ribaltamento.

1. Staccare la spina dell'apparecchio dalla presa di corrente all'imperversare di temporali con fulmini o quando non è utilizzato per lunghi periodi di tempo.
2. Per qualsiasi riparazione rivolgersi a personale di assistenza qualificato. Eventuali riparazioni sono necessarie se l'apparecchio è stato danneggiato in qualche modo, come nel caso di guasti al cavo di alimentazione o alla spina, danni provocati dal rovesciamento di liquido o dalla caduta di oggetti sull'apparecchio, esposizione alla pioggia o all'umidità, o se l'apparecchio non funziona in modo normale o è stato fatto cadere.
3. L'apparecchio non dovrà essere esposto a sgocciolamento o schizzi di acqua e su di esso non deve essere posato alcun oggetto contenente liquido, come per esempio un vaso.
4. Fare attenzione ad evitare folgorazioni, inserire completamente la lama larga della spina nella fessura larga della presa.
5. Mantenere una corretta ventilazione attorno all'intera unità.
6. Per evitare lesioni, l'apparecchio deve essere collegato in modo sicuro al supporto come indicato nelle istruzioni di installazione.

7. AVVERTIMENTO: la batteria (batteria singola, batterie o pacco batteria) non dovrà essere esposta a un calore eccessivo come quello della luce del sole, quello prodotto da una stufa o di altro genere.

8. ATTENZIONE: se la batteria viene sostituita in modo scorretto c'è pericolo di esplosione. Sostituire solo con batterie del medesimo tipo o di tipo equivalente.

Vi ringraziamo per aver acquistato un amplificatore combo per bassi Hydrive HD75 o HD150 di Hartke! Sappiamo che non è piacevole leggere i manuali di istruzioni, ma avete appena comprato uno dei migliori amplificatori combo per bassi reperibili sul mercato e vogliamo descrivervene i particolari. Pertanto, prima di inserire la spina e cominciare a suonare, vi suggeriremmo di dedicare qualche istante a dare una scorsa a queste pagine.

Il modello HD75 è un combo compatto caratterizzato da un amplificatore da 75 Watt, un altoparlante della serie Hydrive da 12" e un tweeter da 1". Il modello HD150 ha un amplificatore da 150 Watt, un altoparlante della serie Hydrive da 15" e un tweeter da 1". I trasduttori Hydrive di Hartke rappresentano un cambiamento radicale e un miglioramento nel panorama della tecnologia degli amplificatori per bassi. L'eccezionale diffusore conico ibrido è costituito da un cono esterno in materiale cartaceo, che produce basse frequenze dal suono profondo e caldo e da un cono interno in alluminio che produce basse frequenze taglienti, ma, al contempo, melodiose. La versatilità delle soluzioni combo Hydrive HD le rende l'ideale per bassisti che suonino musica jazz, funk, country, roots rock, metal o per qualsiasi stile creiate.

Nelle pagine seguenti troverete una descrizione delle molte caratteristiche del vostro amplificatore combo per bassi Hydrive, istruzioni per la configurazione e l'uso dell'amplificatore e le specifiche complete. Se l'amplificatore è stato acquistato negli Stati Uniti, troverete anche un certificato di garanzia — vi preghiamo di compilarlo e spedirlo in modo da poter ricevere assistenza tecnica on-line e da permetterci di inviarvi informazioni aggiornate su questo e altri prodotti Samson in futuro. Vi invitiamo inoltre a consultare il nostro sito web (www.hartke.com) per ottenere informazioni complete su tutta la nostra linea di prodotti.

Vi consigliamo di conservare come riferimento i seguenti dati, oltre a una copia dello scontrino certificante l'acquisto.

Numero di serie: ____

Data di acquisto: ____

Nome del rivenditore: ____

Con le dovute cure e manutenzione, gli amplificatori combo Hydrive HD funzioneranno senza problemi per molti anni. Se il prodotto dovesse necessitare riparazioni, bisognerà ottenere un numero di autorizzazione al reso (RA) prima di spedirlo a Samson. Senza questo numero, l'unità non sarà accettata. Vi preghiamo di contattare Samson allo 1-800-3SAMSON per ottenere un numero RA prima di spedire la vostra unità. Conservare la confezione originale e, se possibile, effettuare il reso dell'unità nel suo imballaggio originario. Se gli amplificatori HD75 o HD150 sono stati acquistati fuori dal territorio degli Stati Uniti, contattare il distributore locale per dettagli sulla garanzia e informazioni sull'assistenza.

Caratteristiche

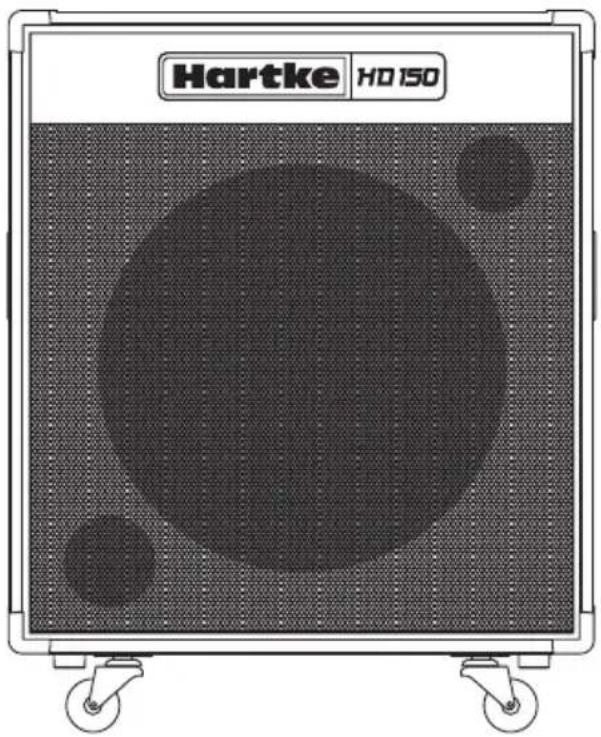

Hartke HD 150

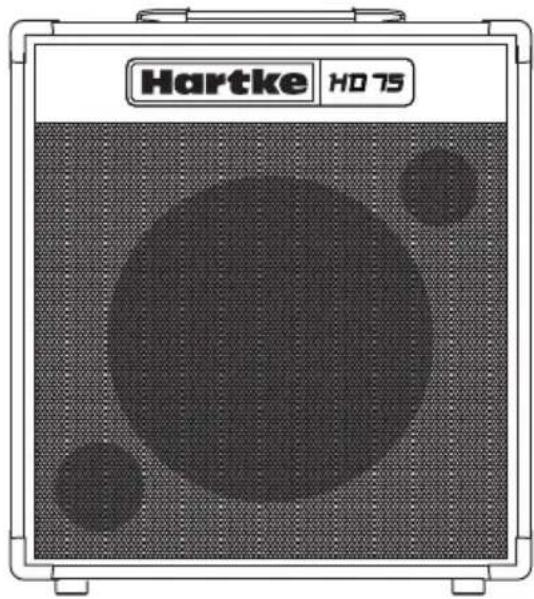

Hartke HD 75

La serie HD di Hartke offre la tecnologia più all'avanguardia nel campo dei diffusori oltre a efficaci funzioni di amplificazione in prodotti dalle dimensioni estremamente compatte e dal prezzo accessibile. Di seguito ne vengono esposte alcune delle principali caratteristiche:

• Il modello HD75 eroga 75 Watt di potenza al suo amplificatore per bassi Hydrive da 12" di specifica progettazione e al tweeter da 1"
• Il modello HD150 eroga 150 Watt di potenza al suo amplificatore per bassi Hydrive da 15" di specifica progettazione e al tweeter da 1"
• L'ingresso è in grado di accogliere un'ampia gamma di livelli di ingresso, in modo da consentire di usare modelli di bassi passivi o con circuiti attivi.
• Un equalizzatore grafico a sette bande dotato inoltre di comandi per bassi, medi e alti, consente di creare una vasta gamma di colori tonali.
• È compreso un ingresso di linea dedicato da 3,5 mm che consente di collegare un lettore CD o MP3 con cui esercitarsi.
• I jack di invio e ritorno del loop effetti a livello di linea permettono il collegamento di processori di effetti esterni.
• Il modello HD150 possiede un'uscita diretta elettronicamente bilanciata per indirizzare il segnale alle console di mixaggio tanto durante le esecuzioni dal vivo quanto in ambienti di registrazione.
• L'uscita delle cuffie disconnette automaticamente l'uscita dell'altoparlante consentendo l'uso dell'apparecchio come amplificatore per sessioni di pratica di alta qualità.
• Il limitatore integrato protegge il diffusore e l'amplificatore dal sovraccarico.
• La struttura robusta rende i prodotti della serie HD perfettamente trasportabili.
  • Il modello HD150 è dotato di quattro rotelle di ausilio al trasporto dell'amplificatore.

Comandi del pannello superiore dell'amplificatore HD75

Hartke HYDRIVE SPEAKER TECHNOLOGY HD75 INPUT VOLUME BASS MID TREBLE +12dB 0dB +12dB 63 125 250 500 1.25K 2.5K 5K AUX INPUT SEND RETURN PHONES 10

1. INGRESSO - Collegare la chitarra basso in questo punto utilizzando un cavo standard per strumenti sbilanciato da 14 ".
2. Comando VOLUME - È il comando del volume generale. Per ottenere il miglior rapporto segnale/rumore, mantenere l'uscita del basso al massimo o vicino ad esso e regolare il VOLUME al livello desiderato.
3. Comando BASSI - Questo comando è utilizzato per regolare la risposta in bassa frequenza. Quando viene ruotato in senso orario l'area della frequenza viene esaltata; quando viene ruotato in senso antiorario l'area della frequenza viene attenuata.
4. Comando MEDI - Questo comando è utilizzato per regolare la risposta in media frequenza. Quando viene ruotato in senso orario l'area della frequenza viene esaltata; quando viene ruotato in senso antiorario l'area della frequenza viene attenuata.
5. Comando ALTI - Questo comando è utilizzato per regolare la risposta in alta frequenza. Quando viene ruotato in senso orario l'area della frequenza viene esaltata; quando viene ruotato in senso antiorario l'area della frequenza viene attenuata.
6. Equalizzatore grafico - Questi cursori consentono di “disegnare” la risposta tonale del sistema aggiungendo 12 dB di esaltazione o attenuazione a sette diverse bande di frequenza.
7. INGRESSO AUX - usare questo ingresso da 1/8" per collegare un apparecchio a livello di linea come un lettore CD o MP3 portatile.
8. Jack di INVIO effetti - Usare questo jack sbilanciato da 1/4" per inviare il segnale dall'amplificatore HD75 a dei processori di effetti esterni. Gli effetti in linea, come quelli delle stompbox, previsti per i livelli di segnale bassi dovranno essere inseriti tra l'ingresso dei bassi e quello dell'amplificatore e non collegati ai jack di invio e ritorno effetti. È inoltre possibile usare il jack di invio effetti per indirizzare il segnale a una console di mixaggio o a un amplificatore esterna/o con una sensibilità d'ingresso di +4 dB.
9. Jack di RITORNO effetti - Usare questo jack sbilanciato da 1/4" per rimandare il segnale a bassa impedenza da un processore di effetti esterno all'amplificatore HD75.
10. Jack per cuffie - Collegare delle cuffie a questo jack standard da 14 ". Quando una spina è inserita nel jack delle cuffie, l'uscita dell'altoparlante è disconnessa, consentendo l'utilizzo dell'HD75 come amplificatore per le sessioni di pratica.

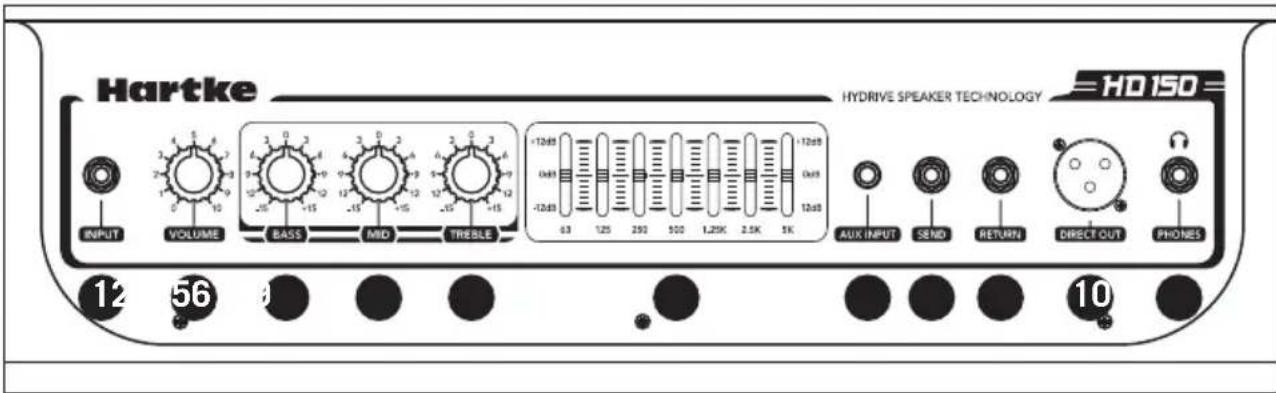

Comandi del pannello superiore dell'amplificatore HD150

Hartke HYDRIVE SPEAKER TECHNOLOGY HD150 INPUT VOLUME BASS MID TRESLE -1248 0dB -1248 63 125 290 500 1.25K 2.5K 5K AUX INPUT SEND RETURN DIRECT OUT PHONES 12 56 10

1. INGRESSO - Collegare la chitarra basso in questo punto utilizzando un cavo standard per strumenti sbilanciato da 14 ".
2. Comando VOLUME - È il comando del volume generale. Per ottenere il miglior rapporto segnale/rumore, mantenere l'uscita del basso al massimo o vicino ad esso e regolare il VOLUME al livello desiderato.
3. Comando BASSI - Questo comando è utilizzato per regolare la risposta in bassa frequenza. Quando viene ruotato in senso orario l'area della frequenza viene esaltata; quando viene ruotato in senso antiorario l'area della frequenza viene attenuata.
4. Comando MEDI - Questo comando è utilizzato per regolare la risposta in media frequenza. Quando viene ruotato in senso orario l'area della frequenza viene esaltata; quando viene ruotato in senso antiorario l'area della frequenza viene attenuata.
5. Comando ALTI - Questo comando è utilizzato per regolare la risposta in alta frequenza. Quando viene ruotato in senso orario l'area della frequenza viene esaltata; quando viene ruotato in senso antiorario l'area della frequenza viene attenuata.
6. Equalizzatore grafico - Questi cursori consentono di "disegnare" la risposta tonale del sistema aggiungendo 12 dB di esaltazione o attenuazione a sette diverse bande di frequenza.
7. INGRESSO AUX - usare questo ingresso da 1/8" per collegare un apparecchio a livello di linea come un lettore CD o MP3 portatile.
8. Jack di INVIO effetti - Usare questo jack sbilanciato da 1/4" per inviare il segnale dall'amplificatore HD150 a dei processori di effetti esterni. Gli effetti in linea, come quelli delle stompbox, previsti per i livelli di segnale bassi dovranno essere inseriti tra l'ingresso dei bassi e quello dell'amplificatore e non collegati ai jack di invio e ritorno effetti. È inoltre possibile usare il jack di invio effetti per indirizzare il segnale a una console di mixaggio o a un amplificatore esterna/o con una sensibilità d'ingresso di +4 dB.
9. Jack di RITORNO effetti - Usare questo jack sbilanciato da 1/4" per rimandare il segnale a bassa impedenza da un processore di effetti esterno all'amplificatore HD150.
10. DIRECT OUT (connettore XLR) - Questo connettore XLR maschio bilanciato standard fornisce un segnale a livello di linea in uscita dall'amplificatore HD150 per il collegamento a delle console di mixaggio o a delle interfacce di registrazione.
11. Jack per cuffie - Collegare delle cuffie a questo jack standard da 14 ". Quando una spina è inserita nel jack delle cuffie, l'uscita dell'altoparlante è disconnessa, consentendo l'utilizzo dell'HD75 come amplificatore per le sessioni di pratica.

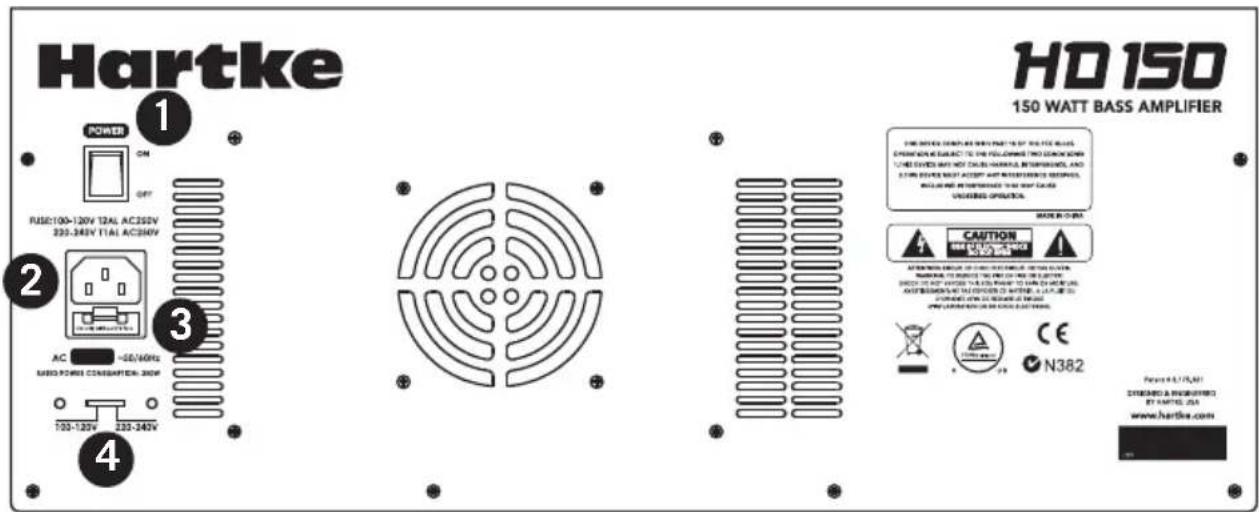

Comandi del pannello posteriore

Hartke POWER ON OFF RUSE100-120V T2AL AC332V 233-240V T1AL AC350V AC ~60/40Hz MAX. POWER CONSERVATION: 300W 733-120V 233-240V HD 150 150 WATT BASS AMPLIFIER ENGLISH COORDING WITH PART OF THE FEEL BLVD. OPERATIONS ARE SUBJECT TO THE FOLLOWING TWO EQUITY ONER TUBE ISVED MAY NOT CHAIN HARRIUS, INTEGRAVES, AND EXTRA##S MUST ACCEPT ANY OTHER SERVICE DESCRIB. BEANS ARE NOT BE REPRODUCED FOR ANY SALES UNLESS OPERATOR. CAUTION NEW CABLES & CHEESE AVERAGE SHEET FOR HEATING ITEMS OF AVEY INNOVALE SHEET TO BE POURLED BY THE CABLES ORDER OR NO ACCORDANCE WITH MEASURED ITEMS OF AVEY AND BEARING FROM THE ORDER TO VIEW ON THE CABLES AND BEARING FROM THE ORDER TO VIEW ON THE CABLES POTTER LEARNING OR BE REPRODUCED ITEMS OF AVEY N382 Power A: F: PLAT STREND OF A REPRODUCED BY HARTKE USA www.hartke.com

1. Interruttore di accensione - Usare questo interruttore per accendere o spegnere l'amplificatore. Quando l'amplificatore è acceso anche l'interruttore si accende e assume colore rosso.
2. Ingresso a c.a. - Collegare il cavo di alimentazione a c.a. messo a terra in questo punto per connettere l'amplificatore alla rete elettrica. Il cavo viene fornito con la spina appropriata all'area geografica di appartenenza.

ATTENZIONE: non usare un adattatore per disattivare il terzo polo di messa a terra di questa spina oppure se ne potrebbero ricavare folgorazioni con gravi conseguenze!

1. Portafusibile - Il portafusibile viene preparato in fabbrica con il fusibile della potenza corretta per il modello acquistato. Se per qualsiasi motivo è necessario sostituire questo fusibile, farlo con uno che abbia esattamente la medesima potenza.
2. Selettore di tensione - Questo commutatore viene utilizzato per selezionare la tensione di funzionamento degli amplificatori

NOTA: prima di utilizzare il diffusore, accertarsi che il selettore di tensione sia impostato sulla tensione corretta per il Paese di appartenenza. Quando si modifica la tensione di funzionamento accertarsi di installare il fusibile della potenza corretta.

Operazioni preliminari

La configurazione di un amplificatore combo per bassi della serie HD di Hartke è una procedura semplice, che richiede soltanto pochi minuti:

1. Eliminare tutti gli imballaggi e decidere dove deve essere fisicamente collocato l'amplificatore.
2. Prima di inserire il cavo di alimentazione accertarsi che l'interruttore di accensione sia sulla posizione "Off". Collegare il cavo di alimentazione in dotazione all'ingresso a c.a. posizionato sul pannello posteriore. Poi inserire la spina a tre poli a corrente alternata in una presa a c.a. messa a terra.
3. Usare un cavo standard per strumenti da 14 " per collegare il basso al jack di ingresso situato sul pannello anteriore.
4. Sul pannello superiore dell'amplificatore, abbassare il volume al minimo (ruotando il comando interamente in senso antiorario), impostare tutte le manopole dell'equalizzatore in posizione ore dodici e i cursori dell'equalizzatore grafico a sette bande sulla posizione centrale.
5. Premere l'interruttore di accensione sul pannello posteriore in modo da accendere l'amplificatore.
6. Impostare l'uscita del basso sul massimo e poi, suonando, alzare lentamente il comando del volume fino a raggiungere il livello desiderato.
7. Regolare i comandi dell'equalizzatore secondo il proprio gusto.
8. Testare l'uscita delle cuffie abbassando al minimo il comando del volume (ruotandolo interamente in senso antiorario) e poi collegare un paio di cuffie al jack per le cuffie situato sul pannello superiore. Suonando il basso aumentare lentamente il volume, si dovrebbe sentire il suono provenire dalle cuffie mentre nessun suono dovrebbe essere emesso dall'altoparlante collegato.
9. Gli amplificatori della serie HD dispongono di un INGRESSO AUX che si può utilizzare con un lettore CD o MP3 portatile per suonare con tracce preregistrate. Si può collegare qualsiasi segnale a livello di linea all'INGRESSO AUX, ivi compresi i segnali provenienti da tastiere o drum machine. Collegare il dispositivo con uscita di linea all'INGRESSO AUX utilizzando un cavo standard da 1/8". Bisognerà fare ricorso al comando del volume sul dispositivo di ingresso in modo da creare un equilibrio tra la traccia e il basso. Quindi, iniziare con il comando del volume interamente abbassato e alzarlo lentamente fino a raggiungere un buon equilibrio con il proprio basso.

Uso dell'equalizzazione

Gli amplificatori per bassi della serie HD di Hartke Systems consentono di controllare la sagomatura del suono del basso attraverso un processo denominato equalizzazione. Per comprendere come funziona, è importante sapere che qualsiasi suono si verifichi in natura è composto da un'ampia gamma di toni, o frequenze, combinati insieme in un modo unico. Questa modulazione è ciò che conferisce a ciascun suono il suo colore tonale caratteristico. I comandi EQ degli apparecchi della serie HD consentono di alterare un suono esaltando o attenuando delle aree di frequenza specifiche - funzionano in modo molto simile ai comandi che regolano bassi e alti in un amplificatore hi-fi, ma con molta maggior precisione.

I modelli HD75 e HD150 offrono tre bande di equalizzazione. Ciascuna manopola dell'equalizzatore, contrassegnata dalla dicitura Bass (bassi), Mid (medi) e Treble (alti), interessa una diversa area di frequenza audio. Abbiamo accuratamente selezionato queste aree di frequenza perché esse hanno il massimo impatto sui segnali delle chitarre basso. I comandi di bassi e alti sono equalizzatori a scaffale, ciò consente di esaltare bassi e alti quando il comando è spostato in senso orario rispetto al centro o di tagliarli quando il comando è spostato in senso antiorario rispetto al centro. Il controllo Mid EQ è un EQ di picco. Quando viene ruotato in senso orario l'area della frequenza viene esaltata; quando viene ruotato in senso antiorario l'area della frequenza viene attenuata.

L'equalizzatore grafico a sette bande è dotato di sette cursori, ciascuno corrispondente a una singola banda stretta di frequenza. Ciò consente di “disegnare” la risposta tonale desiderata del sistema. Quando un cursore si trova sullo 0, la posizione di riposo centrale, non incide in alcun modo sul segnale audio. Quando viene spostato al di sopra della posizione centrale (verso +12), la particolare area di frequenza viene esaltata; quando viene spostato al di sotto della posizione centrale (verso -15), l'area di frequenza viene attenuata.

In molti casi il modo migliore di gestire l'equalizzazione è pensare quali aree di frequenza sia necessario attenuare e, per contro, quali bisogni esaltare. Bisogna essere consapevoli che esaltare un'area di frequenza ha anche l'effetto di esaltare il segnale in generale; in particolare, un'esaltazione eccessiva dei bassi ottenuta tramite l'equalizzatore può addirittura causare distorsione da sovraccarico o persino danneggiare il diffusore collegato.

La specifica equalizzazione che si applicherà al segnale dei bassi dipende in gran parte dallo strumento particolare, dal gusto personale e dallo stile con cui si suona.

Tuttavia, indichiamo di seguito alcuni consigli di carattere generale:

per suoni reggae o Motown, intervenendo con l'equalizzatore, esaltare lievemente i bassi attenuando nel contempo gli alti.

Per eliminare la scatolarità e fare sì che il suono dello strumento risulti più “hi-fi,” attenuare i medi con il comando EQ.

Per un suono vibrato e tagliente, provare ad esaltare gli alti e ad effettuare un leggero roll off sui bassi con l'equalizzatore.

Mentre si sperimentano i comandi dell'equalizzatore degli apparecchi della serie HD, non dimenticare che anche le chitarre basso offrono delle possibilità interessanti di equalizzazione nella forma delle impostazioni tonali e del pick-up — ciò può rivelarsi particolarmente efficace in strumenti dotati di circuiti attivi.

Specifiche

Potenza di uscita nominale

HD75 75 W (1 kHz, 16 ohm, 1% distorsione armonica totale)

HD150 150 W (1 kHz, 4 ohm, 1% distorsione armonica totale)

Livello di ingresso nominale (a 1 kHz)

HD75 44.6 mv rms

HD150 64,6 mv rms

Distorsione armonica totale (a 1 dB al di sotto dell'uscita nominale, 1 kHz tipico)

HD75 0,32%

HD150 0,6%

Rapporto segnale/rumore (1 W rms a 1 kHz)

HD75 1 W / 62 dB

HD75 1 W / 62 dB

Uscita del segnale dal diffusore con guadagno

HD75 35 V

HD75 24,5 V

Guadagno ai jack Direct Out e Send (Invio)

HD75 Send Out: 545 mV

HD150 Direct Out: 7,6 V; Send Out: 900 mV

Frequenza centrale dell'equalizzatore di BASSI, MEDI, ALTI

Bassi 50 Hz

Medi 700 Hz

Alti 10 kHz

Frequenze dell'equalizzatore grafico

a sette bande 63 Hz, 125 Hz, 250 Hz,

500 Hz, 1,25 kHz, 2,5 kHz, 5kHz

Potenza del fusibile

HD75 220 V - 240 V: T1,5AL c.a. 250 V

100 V - 120 V: T800mAL c.a. 250 V

HD150 220 V - 240 V: T2AL c.a. 250 V

100 V - 120 V: T1AL c.a. 250 V

Peso

HD7548,2 kg

24,7 lb

HD15026,2 kg

57,8 lb

Dimensioni (HxLxP)

HD75 506 mm x 472 mm x 353 mm

In Hartke, il miglioramento dei prodotti è ininterrotto, pertanto specifiche e immagini sono soggette a modifica senza preavviso.

Hartke

45 Gilpin Avenue

Hauppauge, New York 11788-8816

Phone: 1-800-3-SAMSON (1-800-372-6766)

Fax: [phone]

www.hartke.com
