MANUALE UTENTE DCS691 DEWALT

Italiano (tradotto dalle istruzioni originali) 66

Per aver scelto un apparato DEWALT. Gli anni di esperienza, lo sviluppo e l'innovazione meticolosi del prodotto fanno di DEWALT uno dei partner più affidabili per gli utilizzatori di apparati elettrici professionali.

Dati Tecnici

		DCS691
Tensione V	DC	54
Tipo 1
Tipo di batterie Li-lon
Diametro del disco mm 230
Alesaggio del disco mm 22,2
Velocità a vuoto/nominale min	-1	6600
Spessore del bordo perimetrale della ruota (max.)
Metallo mm 3,6
Lega in resina mm 3,6
Dimensione del filetto M8
Raccordo ad attacco rapido per l'acqua mm 12,5
Trasmettitore Wireless Tool Control
Banda di frequenza	MHz	433
Potenza max. (EIRP)	mW	0,03
Peso (senza blocco batteria)	kg	5,7

Valori di rumorosità e valori di vibrazione (somma vettore triassiale) secondo la normativa EN60745-2-22:

L_PA (livello pressione sonora delle emissioni)	dB(A)	105
L_WA (livello potenza sonora)	dB(A)	116
K (incertezza per il livello sonoro dato)	dB(A)	3,0
Valore di emissione delle vibrazioni a_h=	m/s2	5,0
Incertezza K =	m/3	1,5

Il livello di emissione di vibrazione e/o rumore indicato in questa scheda informativa è stato misurato secondo una procedura standardizzata prevista dalle norme EN60745 potrebbe essere utilizzato per mettere a confronto elettroutensili diversi. È po utilizzarlo per una valutazione preliminare dell'esposizione.

AVERTENZA: il livello di emissione di vibrazione a contrato si riferisce alle applicazioni principali dello strumento. Se tuttavia lo strumento viene utilizzato per applicazioni o con accessori diversi oppure è sottoposto a scarsa manutenzione, il livello di emissione di vibrazione potrebbe differire da tale valore. Ciò potrebbe aumentare sensibilmente il livello di esposizione durante il periodo di utilizzo complessivo.

Una stima del livello di esposizione a vibrazione dovrebbe anche tenere conto di quante volte lo strumento viene spento o di quando rimane acceso, ma senza essere effettivamente usato. Questo fatto potrebbe ridurre in

maniera significativa il livello di esposizione durante il periodo di utilizzo complessivo.

Individuare misure di sicurezza aggiuntive per proteggere l'operatore dagli effetti della vibrazione, quali: sottoporre lo strumento e gli accessori a manutenzione, mantenere le mani calde (importante per la vibrazione) e prevedere l'organizzazione di modelli di lavoro.

Dichiarazione di conformità CE

Direttiva Macchine e Direttiva Apparecchiature Radio

Apparato di taglio

DCS691

DEWALT dichiara che i prodotti qui descritti nei Dati tecnici sono conformi alle normative:

2006/42/CE, EN60745-1:2009+A11:2010, EN60745-2-22:2011+A11:2013.

Questi prodotti sono anche conformi alla Direttiva 2014/30/UE e 2011/65/UE. Per ulteriori informazioni, contattare DEWALT all'indirizzo seguente o vedere sul retro del manuale.

Il firmatario è responsabile della compilazione del documento tecnico e rende questa dichiarazione per conto di DEWALT.

M. Rergel

Markus Rompel

Direttore Progettazione

DEWALT, Richard-Klinger-Strase 11,

D-65510, Idstein, Germania

15.03.2022

AVVERTENZA: per ridurre il rischio di lesioni, leggere attentamente il manuale di istruzioni.

Definizioni: linee guida per la sicurezza

Le definizioni seguenti descrivono il livello di criticità di ciascu bidecazione. Leggere il manuale e prestare attenzione ai seguenti simboli.

PERICOLO: indica una situazione di pericolo imminente che perse non viene evitata, provoca il decesso o lesioni personali gravi.

AVERTENZA: indica una situazione potenzialmente percelosa che, se non viene evitata, può provocare il decesso o lesioni personali gravi.

ATTENZIONE: indica una situazione potenzialmente percelosa che, se non viene evitata, può provocare lesioni personali di entità lieve o moderata.

Batterie Caricatori/Tempi di Ricarica (Minuti)**
Cat # V	DC	Ah Peso (kg)		DCB104 DCB107 DCB112 DCB113 DCB115 DCB116 DCB117 DCB118 DCB132
DCB546	18/54	6,0/2,0	1,08	60	270	170	140	90	80	40	60
DCB547	18/54	9,0/3,0	1,46	75*	420	270	220	135*	110*	60	75*
DCB548	18/54	12,0/4,0	1,46	120	540	350	300	180	150	80	120
DCB549	18/54	15,0/5,0	2,12	125	730	450	380	230	170	90	125

*Codice data 201811475B o successivo

AVVISO: indica una situazione non in grado di causare lesioni personali ma che, se non evitata, potrebbe provocare danni materiali.

la il pericolo di scosse elettriche.

la rischio di incendi.

AVVERTENZE GENERALI DI SICUREZZA PER APPARATI ELETTRICI

AWERTENZA: leggere attentamente tutte le a vertenze, istruzioni, illustrazioni e specifiche

fornite con l'apparato. La mancata osservanza delle istruzioni seguenti può dar luogo a scossa elettrica, incendio e/o lesioni gravi.

CONSERVARE LE AVVERTENZE E LE ISTRUZIONI PER RIFERIMENTI FUTURI

Il termine "apparato elettrico" utilizzato nelle avvertenze fa riferimento sia agli apparati alimentati a corrente (con cavo elettrico), sia a quelli a batteria (senza cavo).

1) Sicurezza Dell'area di Lavoro

a) Mantenere l'area di lavoro pulita e ben illuminata. Gli ambienti disordinati o scarsamente illuminati favoriscono gli incidenti.
b) Non azionare gli apparati in ambienti con atmosfera esplosiva, come quelli in presenza di liquidi, gas o polveri infiammabili. Gli apparati elettrici creano scintille che possono incendiare le polveri o i fumi.
c) Durante l'uso di un apparato elettrico, tenere lontani i bambini e chiunque si trovi nelle vicinanze. Le distrazioni possono provocare la perdita di controllo.

2) Sicurezza Elettrica

a) Le spine dell'apparato elettrico devono essere adatte alla presa di alimentazione. Non modificare la spina in alcun modo. Non collegare un adattatore alla spina di un apparato elettrico dotato di scarico a terra. Per ridurre il rischio di scossa elettrica evitare di modificare le spine e utilizzare sempre le prese appropriate.
b) Evitare il contatto con superfici collegate con la terra, quali tubature, termosifoni, fornelli e frigoriferi. Se il proprio corpo è collegato con la terra, il rischio di scossa elettrica aumenta.
c) Non esporre gli apparati elettrici alla pioggia o all'umidità. Se l'acqua entra nell'apparato elettrico aumenta il rischio di scossa elettrica.

d) Non utilizzare il cavo elettrico in modo improprio. Non utilizzare mai il cavo per spostare, tirare o scollegare l'apparato elettrico. Tenere il cavo elettrico lontano da fonti di calore, olio, bordi taglienti o parti in movimento. Se il cavo è danneggiato o impigliato, il rischio di scossa elettrica aumenta.
e) Quando l'apparato elettrico viene impiegato all'aperto, utilizzare unicamente cavi di prolunga previsti per esterni. L'uso di un cavo elettrico adatto ad ambienti esterni riduce il rischio di scossa elettrica.
f) Se è non è possibile evitare l'uso di un apparato elettrico in ambienti umidi, usare una fonte di corrente protetta da un interruttore differenziale (salvavita). L'uso di un interruttore differenziale riduce il rischio di scossa elettrica.

3) Sicurezza Personale

a) Quando si utilizza un apparato elettrico evitare di distrarsi. Prestare attenzione a quello che si sta facendo e utilizzare il buon senso. Non utilizzare l'apparato elettrico quando si è stanchi o sotto l'effetto di droghe, alcool o medicinali. Un solo attimo di distrazione durante l'uso di tali apparati potrebbe provocare gravi lesioni personali.
b) Indossare abbigliamento di protezione adeguato. Utilizzare sempre protezioni oculari. L'uso di abbigliamento di protezione quali mascherine antipolvere, scarpe antinfortunistiche antiscivolo, caschi di sicurezza o protezioni uditive, in condizioni opportune consente di ridurre le lesioni personali.
c) Evitare avvii involontari. Assicurarsi che l'interruttore sia in posizione di spento prima inserire l'alimentazione elettrica e/o il blocco batteria e prima di afferrare o trasportare l'apparato. Il trasporto di apparati elettrici tenendo il dito sull'interruttore o quando sono collegati alla rete elettrica con l'interruttore nella posizione di acceso provoca incidenti.
d) Prima di accendere l'apparato elettrico, rimuovere eventuali chiavi o utensili di regolazione. Un utensile di regolazione o una chiave fissati su una parte rotante dell'apparato elettrico possono provocare lesioni personali.
e) Non sporgersi. Mantenere sempre una buona stabilità al suolo ed equilibrio. Ciò consente un migliore controllo dell'apparato nelle situazioni impreviste.

f) Indossare vestiario adeguato. Non indossare abiti lenti o gioielli. Tenere capelli, vestiti e guanti lontano dalle parti in movimento. Abiti lenti, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento.
g) Se i dispositivi sono forniti di collegamento con l'attrezzatura di aspirazione e raccolta delle polveri, assicurarsi che siano collegati e utilizzati correttamente. La raccolta delle polveri può ridurre i pericoli legati a queste ultime.
h) Non lasciare che la familiarità acquisita dall'uso frequente degli utensili induca a cedere alla tentazione di ignorare i principi di utilizzo sicuro degli stessi. Un'azione imprudente potrebbe provocare lesioni gravi in una frazione di secondo.

4) Uso e Manutenzione Dell'apparato Elettrico

a) Non forzare l'apparato. Utilizzare un apparato adatto al lavoro da eseguire. L'apparato lavora meglio e con maggior sicurezza se utilizzato secondo quanto è stato previsto.
b) Non utilizzare l'apparato se l'interruttore non permette l'accensione o lo spegnimento. Qualsiasi apparato elettrico che non possa essere controllato tramite l'interruttore è pericoloso e deve essere riparato.
c) Scollegare la spina dalla presa di corrente e/o la batteria dall'elettroutensile, se staccabile, prima di effettuare qualsiasi tipo di regolazione, cambiare gli accessori o riporlo. Queste misure di sicurezza preventive riducono il rischio di azionare l'apparato accidentalmente.
d) Riporre gli apparati non utilizzati fuori dalla portata dei bambini ed evitarne l'uso da parte di persone che hanno poca familiarità con l'apparato elettrico e con le presenti istruzioni. Gli apparati elettrici sono pericolosi in mano a persone inesperte.
e) Eseguire una manutenzione adeguata degli apparati elettrici. Verificare il cattivo allineamento e inceppamento di parti mobili, la rottura di componenti e ogni altra condizione che possa influire sul funzionamento degli apparati. Se danneggiato, far riparare l'apparato elettrico prima dell'uso. Molti incidenti sono provocati da apparati elettrici su cui non è stata effettuata la corretta manutenzione.
f) Tenere gli utensili da taglio affiliati e puliti. La manutenzione corretta degli utensili da taglio con bordi affiliati riduce le probabilità di inceppamento e ne facilita il controllo.
g) Utilizzare l'apparato elettrico, gli accessori, le punte ecc., rispettando le presenti istruzioni e tenendo in considerazione le condizioni di funzionamento e il lavoro da eseguire. L'utilizzo dell'apparato elettrico per impieghi diversi da quelli previsti può provocare situazioni di pericolo.
h) Mantenere le impugnature e le superfici di presa asciutte, pulite e senza tracce di olio o grasso. Impugnature e superfici di presa scivolose non consentono

di maneggiare e controllare in modo sicuro l'utensile nel caso di imprevisti.

5) Uso e Manutenzione Della Batteria

a) Ricaricare l'apparato esclusivamente con il caricabatteria specificato dal produttore. Un caricabatteria adatto a un determinato tipo di batteria può provocare il rischio di incendio se utilizzato con un pacco batteria differente.
b) Gli apparati elettrici vanno usati esclusivamente con i pacchi batteria specificatamente indicati. L'utilizzo di ogni altro pacco batteria crea rischio di lesioni e d'incendio.
c) Se il pacco batteria non è utilizzato tenerlo lontano da oggetti di metallo come fermagli, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che possono provocare un contatto dei terminali. Il corto circuito dei terminali della batteria può provocare ustioni o un incendio.
d) In condizioni di uso eccessivo è possibile che la batteria espella del liquido; evitarne il contatto. In caso di contatto, sciacquare abbondantemente con acqua. Se il liquido viene a contatto con gli occhi, consultare un medico Il liquido emesso dalla batteria può causare irritazioni o ustioni.
e) Non utilizzare un pacco batteria o un utensile danneggiati o modificati. Le batterie danneggiate o modificate potrebbero manifestare un comportamento imprevedibile, con la possibilità di causare un'esplosione o un incendio.
f) Non esporre una batteria o un utensile al fuoco o a temperature elevate. L'esposizione al fuoco o a una temperatura superiore a 130 °C potrebbe provocare un'esplosione.
g) Seguire tutte le istruzioni per la carica e non caricare la batteria o l'utensile a una temperatura che non rientri nell'intervallo di valori specificato nelle istruzioni. Una ricarica effettuata in maniera scorretta o a una temperatura che non rientra nell'intervallo di valori specificato potrebbe danneggiare la batteria aumentando il rischio d'incendio.

6) Assistenza

a) L'apparato elettrico deve essere riparato da personale qualificato, che utilizzi ricambi originali identici alle parti da sostituire. In questo modo viene garantita la sicurezza dell'apparato elettrico.
b) Non riparare le batterie danneggiate. Gli interventi di riparazione sulle batterie devono essere eseguiti dal costruttore o da fornitori di assistenza autorizzati.

Ulteriori istruzioni di sicurezza specifiche per macchine di taglio

a) La protezione fornita in dotazione con l'utensile deve essere fissata in modo saldo all'elettroutensile e posizionata per garantire la massima sicurezza, in modo che una quantità minima di disco sia esposto

verso l'operatore. Verificare che l'operatore e le altre persone siano lontane dal piano della mola rotante.

La protezione aiuta a proteggere l'operatore dai frammenti che si staccano dalla mola e dai contatti accidentali con essa.

b) Utilizzare soltanto mole rinforzate o lame diamantate per l'elettroutensile. Anche se un accessorio può essere collegato all'elettroutensile, ciò non ne garantisce la sicurezza di utilizzo.
c) La velocità nominale dell'accessorio deve essere pari almeno a quella massima indicata sull'apparato. Gli accessori fatti funzionare a una velocità superiore a quella nominale possono rompersi e disintegrarsi.
d) I dischi devono essere usati solo per le applicazioni consigliate. Per esempio, non si deve eseguire una lavorazione di smerigliatura con la mola da taglio abrasivo. Le mole da taglio abrasivo sono progettate per la smerigliatura periferica. Forze laterali applicate a queste mole possono causarne la frantumazione.
e) Per le mole utilizzare sempre flange non danneggiate, del diametro corretto per quella mola. Se le flange sono adeguate, supportano la mola e ne riducono la possibilità di rottura.
f) Non usare mole rinforzate usurate che erano appartenute a elettroutensili di maggiori dimensioni. Le mole progettate per elettroutensili più potenti non sono adatte alle maggiori velocità degli elettroutensili più piccoli e si possono spaccare.
g) Il diametro esterno e lo spessore dell'accessorio devono rientrare nel valore della capacità nominale dell'elettroutensile. Non è possibile proteggere o controllare adeguatamente gli accessori di dimensioni errate.
h) Il diametro dell'asse di mole e flange deve corrispondere esattamente a quello dell'alberino dell'elettroutensile. Le mole e le flange con il diametro dell'asse che non corrisponde alla struttura di montaggio dell'elettroutensile non mantengono l'equilibrio, vibrano eccessivamente e possono causare la perdita di controllo.
i) Non utilizzare mole danneggiate. Prima dell'uso, esaminare le mole per verificare la presenza di schegge e fenditure. Se l'elettroutensile o la mola è caduto, verificare eventuali danni o installare una mola non danneggiata. Dopo aver ispezionato o installato la mola, verificare che l'operatore e le altre persone siano lontane dal piano della mola rotante e far girare l'apparato a vuoto alla massima velocità per un minuto. Le mole danneggiate normalmente si rompono durante questa fase di verifica.
j) Usare l'equipaggiamento di protezione personale. A seconda delle operazioni, utilizzare una maschera o occhiali di protezione. Se opportuno, indossare una mascherina antipolvere, protezioni acustiche, guanti e un grembiule da lavoro in grado di arrestare frammenti abrasivi o di lavorazione di piccole dimensioni. La protezione oculare deve impedire

ai detriti volanti generati dalle varie operazioni di raggiungere gli occhi. La maschera antipolvere o il respiratore devono essere in grado di filtrare le particelle generate dalle lavorazioni. L'esposizione prolungata a rumori di alta intensità può causare la perdita dell'udito.

k) Mantenere gli osservatori a una distanza di sicurezza dall'area di lavoro. Chiunque acceda alla zona di lavoro deve indossare abbigliamento di protezione adeguato. Frammenti del pezzo da lavorare o di una mola rotta possono volare via e causare lesioni al di là dell'immediata area di lavoro.
1) Tenere l'elettroutensile afferrando solo le superfici isolate se vi è la possibilità che l'accessorio di taglio possa venire a contatto con cavi nascosti. Il contatto tra l'accessorio di taglio e un filo sotto tensione mette sotto tensione le parti metalliche esposte dell'elettroutensile e potrebbe esporre l'operatore a scosse elettriche.
m) Non appoggiare mai l'apparato finché l'accessorio non si sia completamente arrestato. La mola in rotazione potrebbe fare presa sulla superficie e trascinare l'elettroutensile, facendone perdere il controllo.
n) Non azionare l'apparato mentre lo si trasporta a fianco. Un contatto accidentale con l'accessorio in rotazione può farlo impigliare ai vestiti e trascinarlo verso il corpo dell'operatore.
o) Pulire regolarmente le prese d'aria dell'apparato. La ventola del motore può attirare la polvere all'interno dell'alloggiamento e l'accumulo eccessivo di metallo polverizzato può causare pericoli elettrici.
p) Non utilizzare l'apparato vicino a materiali infiammabili. Le scintille possono far incendiare i materiali.
q) Non utilizzare accessori che richiedono refrigeranti liquidi. L'utilizzo di acqua o altri liquidi refrigeranti può provocare elettrocuzione o scosse elettriche.

Contraccolpo e relative avvertenze

Il rimbalzo è una reazione improvvisa di una mola impigliata, inceppata o rotante. Ciò provoca un arresto immediato della mola rotante, che, a sua volta, causa la perdita di controllo dell'elettroutensile. Quest'ultimo viene spinto nella direzione opposta rispetto alla rotazione della mola nel punto in cui è stato trattenuto.

Ad esempio, se un disco abrasivo è impigliato o pinzato dal pezzo da lavorare, il bordo della mola penetrato nel punto pinzato può scavare nel materiale e causare lo scavalcamento o il rimbalzo della mola. La mola può saltare sia verso l'operatore che in direzione opposta, a seconda della direzione del movimento della mola nel punto pinzato. In queste condizioni è possibile che i dischi abrasivi si spezzino.

Il rimbalzo è il risultato di un uso sbagliato dell'elettroutensile e/o di metodi o condizioni di lavoro scorretti e può essere evitato prendendo le appropriate precauzioni, come descritto di seguito:

a) Mantenere una presa salda sull'elettroutensile e posizionare il corpo e il braccio in un modo tale da

poter resistere alle forze del contraccolpo. Utilizzare sempre l'impugnatura ausiliaria, se presente, per offrire la massima resistenza al rimbalzo o alla reazione di coppia durante l'avviamento. L'operatore può frenare la reazione di coppia o la forza di rimbalzo, se vengono prese le precauzioni adatte.

b) Non appoggiare mai la mano vicino all'accessorio rotante. L'accessorio potrebbe rimbalzare sulle mani dell'operatore.
c) Non posizionarsi con il corpo allineato alla mola in rotazione. Il rimbalzo spinge l'elettroutensile nella direzione opposta al movimento della mola nel punto in cui si impiglia.
d) Prestare particolare attenzione quando si lavora negli angoli, su bordi aguzzi e così via, evitando di far saltellare e di incastrare l'accessorio. Angoli, estremità appuntite o rimbalzi tendono a fare impigliare l'accessorio in rotazione e a causare la perdita di controllo o il rimbalzo dell'elettroutensile.
e) Non fissare una motosega, lama di legno, mola diamantata segmentata con un foro periferico superiore a 10 mm o una lama dentata. Queste lame creano rimbalzi e perdita di controllo frequenti.
f) Non inceppare il disco di taglio e non esercitare una pressione eccessiva. Non tentare di eseguire tagli troppo profondi. Il sovraccarico della mola aumenta il carico e la suscettibilità alla torsione o all'inceppamento della mola nel taglio, con la possibilità di rimbalzo o di rottura.
g) Se il disco si inceppa, oppure quando, per una qualsiasi ragione, si interrompe l'operazione di taglio, spegnere l'elettroutensile e tenerlo fermo nel pezzo fino a quando il disco di arresta del tutto. Non tentare mai di rimuovere la mola dal taglio mentre è in movimento, altrimenti può rimbalzare. Esaminare e adottare azioni correttive per eliminare le cause che inceppano la lama.
h) Non riprendere l'operazione di taglio nel pezzo. Far raggiungere la massima velocità alla mola e poi rientrare con attenzione nel taglio. La mola può incepparsi, scavalcare o rimbalzare se l'apparato elettrico viene riavviato quando ancora è dentro al pezzo in lavorazione.
i) Pannelli o altri pezzi di grandi dimensioni vanno sorretti per minimizzare il rischio che la mola sia pinzata o che rimbalzi. I pezzi più grandi tendono a incurvarsi sotto il loro stesso peso. Devono essere collocati dei supporti sotto al pezzo da lavorare vicino alla linea di taglio e all'estremità del pezzo, su entrambi i lati della mola.
j) Prestare ancora più attenzione quando si eseguono "tagli a tuffo" all'interno di pareti o di altre aree cieche. La parte sporgente della mola potrebbe tagliare tubi del gas o dell'acqua, cavi elettrici o anche oggetti che possono provocarne il rimbalzo.

Informazioni di sicurezza aggiuntive

• Non utilizzare il quarto superiore del disco per tagliare. Potrebbero verificarsi gravi lesioni alle persone per via di un contraccolpo.
• L'uso di accessori non specificati nel presente manuale non è consigliato e potrebbe essere pericoloso. L'uso di potenziatori che fanno lavorare l'apparato a una velocità superiore alla propria velocità nominale costituisce un uso inappropriato.
• Non usare lame per seghe circolari con questo apparato. Potrebbero verificarsi gravi lesioni personali.
• Evitare di far sobbalzare la mola o di trattarla in modo brusco. Se succede, arrestare l'apparato e ispezionare la mola per verificare la presenza di rotture o difetti.
• Dirigere le scintille lontano da operatori, passanti o materiali infiammabili. Si possono produrre scintille durante l'uso di una sabbiatrice o levigatrice. Le scintille potrebbero causare ustioni o appiccare un incendio.
• Usare sempre l'impugnatura anteriore. Serrare saldamente l'impugnatura. L'impugnatura anteriore deve essere sempre utilizzata per mantenere il controllo dell'utensile in qualsiasi momento.
• Non eseguire mai tagli in una zona che potrebbe contenere fili o cavi elettrici. Potrebbero verificarsi gravi lesioni personali.
• Pulire spesso l'apparato, specialmente dopo un uso intensivo. La polvere e la sabbia, contenenti particelle di metallo, spesso si accumulano sulle superfici interne e potrebbero presentare un pericolo di scosse elettriche.
• Non utilizzare questo apparato per periodi di tempo prolungati. Le vibrazioni generate dall'azionamento dell'apparato potrebbero risultare dannose alle mani e alle braccia. Servirsi di guanti per fornire un supporto in più e limitare l'esposizione prendendo delle pause frequenti.
• Durante il lavoro potrebbero essere prodotti, materiale cristallino, vapore e fumo. Indossare sempre una mascherina antipolvere e dispositivo di protezione delle vie respiratorie. Pericolo per la salute!

Rischi residui

Malgrado l'applicazione delle principali regole di sicurezza e l'implementazione di dispositivi di sicurezza, alcuni rischi residui non possono essere evitati. Questi sono:

• Menomazioni uditive.
• Rischio di lesioni personali causati da schegge volanti.
• Rischio di bruciature causate da parti che si arroventano durante la lavorazione.
• Rischio di lesioni personali causate dall'utilizzo prolungato.
• Rischi alla salute causati dall'inalazione di polveri sviluppatesi durante le lavorazioni in calcestruzzo e/o muratura.

Caricabatterie

I caricabatteria DEWALT non richiedono alcuna regolazione e sono progettati per funzionare nel modo più semplice possibile.

Sicurezza elettrica

Il motore elettrico è stato progettato per essere alimentato con un solo livello di tensione. Verificare sempre che la tensione del pacco batteria corrisponda alla tensione della targhetta. Assicurarsi anche che la tensione del caricabatterie corrisponda a quella di rete.

L'apparato DEWALT possiede doppio isolamento secondo la normativa EN60335, perciò non è necessario il collegamento a terra.

Se il cavo di alimentazione è danneggiato, deve essere riparato esclusivamente da o da un centro di assistenza autorizzato.

Per la sostituzione del cavo di alimentazione, utilizzare sempre la spina di tipo prescritto.

Tipo 11 per la classe II (doppio isolamento) – utensili elettrici

Tipo 12 per la classe I (messa a terra) – utensili elettrici

Gli apparecchi portatili, utilizzati in ambiente esterno, devono essere collegati ad un interruttore differenziale.

Utilizzo di un cavo di prolunga

Non si dovrebbe mai utilizzare un cavo di prolunga se non assolutamente necessario. Utilizzare un cavo di prolunga omologato, adatto alla presa di ingresso del caricabatterie (vedere i Dati Tecnici). La sezione minima del conduttore è 1 mm² e la lunghezza massima è 30 m.

Se si utilizza un cavo in bobina, srotolarlo completamente.

Istruzioni di sicurezza importanti per tutti i caricabatteria

CONSERVARE LE PRESENTI ISTRUZIONI: il presente manuale contiene importanti istruzioni di sicurezza e di funzionamento per caricabatterie compatibili (vedere Dati tecnici).

- Prima di utilizzare il caricatore, leggere tutte le istruzioni e gli avvertimenti contrassegnati sul caricatore, la batteria e il prodotto che funziona con la batteria.

AVVERTENZA: rischio di scossa elettrica. Non far parare alcun liquido dentro al caricabatterie. Pericolo di scossa elettrica.

AVVERTENZA: consigliamo l'utilizzo di un dispositivo di conate residua con una corrente nominale residua di 30mA o inferiore.

ATTENZIONE: rischio di incendio. Per ridurre il rischio di lesioni, caricare solamente batterie ricaricabili DEWALT. Tipi diversi di batterie potrebbero scoppiare provocando lesioni personali e danni.

ATTENZIONE: i bambini devono essere sorvegliati per !ararsi che non giochi con l'apparecchio.

AVVISO: in determinate condizioni, con il caricatore inserito nella presa di corrente, i contatti di carica esposti all'interno del caricabatterie possono essere circuitati da materiale estraneo. Materiali estranei di natura conduttiva quali, a titolo esemplificativo, ma non esaustivo, lana d'acciaio, fogli di alluminio o qualsiasi accumulo di particelle metalliche devono essere tenuti lontano dalle cavità del caricabatterie. Staccare sempre il caricabatterie dalla presa quando il pacco batteria non è in sede.

Staccare il caricabatterie dalla presa prima di cominciare a pulirlo.

• NON provare a caricare il pacco batterie con qualsiasi altro caricabatteria diverso da quelli di questo manuale. Il caricabatterie e il pacco batteria sono progettati specificatamente per lavorare insieme.
• Questi caricabatteria non sono previsti per alcun altro utilizzo diverso dal caricare le batterie ricaricabili DEWALT. Ogni utilizzo diverso comporta rischio di incendio, scossa elettrica o folgorazione.
  • Non esporre il caricabatteria a pioggia o neve.
• Per staccare dalla presa il caricabatterie, tirare la spina e non il cavo. Ciò riduce il rischio che si danneggino entrambi.
• Assicurarsi che il cavo sia posto in modo da non essere calpestato, non faccia inciampare o altro che lo possa danneggiare o sollecitare.
• Non utilizzare un cavo di prolunga se non è strettamente necessario. L'utilizzo di cavi di prolunga non idonei può dar luogo a rischio di incendio, scossa elettrica o folgorazione.
• Non mettere alcun oggetto sopra il caricabatteria e non appoggiare il caricabatteria su superfici morbide che potrebbero bloccare le fessure di ventilazione e causare calore interno eccessivo. Tenere il caricabatteria lontano da qualsiasi fonte di calore. Il caricabatteria viene ventilato con le fessure sopra e sotto l'alloggiamento.
• Non lavorare con un caricabatteria che abbia il cavo o la spina danneggiati—farli sostituire immediatamente.
• Non azionare il caricabatteria se ha preso un forte colpo, è caduto o è stato danneggiato in qualche altro modo. Portarlo in un centro di assistenza autorizzato.
• Non smontare il caricabatteria; quando è necessaria assistenza o riparazione, portarlo in un centro di assistenza autorizzato. Un montaggio sbagliato comporta il rischio di scossa elettrica, folgorazione o incendio.
• Nel caso in cui il cavo di alimentazione fosse danneggiato, è necessario farlo sostituire immediatamente dal produttore, o dal suo agente o da persone qualificate per evitare pericoli.
• Staccare il caricabatterie dalla presa prima di qualsiasi tipo di pulizia. Ciò riduce il rischio di scossa elettrica. La rimozione del pacco batteria non riduce tale rischio.
  • Non tentare MAI di collegare fra loro 2 caricabatteria.
• Il caricabatteria è progettato per funzionare con la corrente elettrica da 230V standard di rete. Non tentare di utilizzarlo con una tensione diversa. Ciò non vale per i caricabatterie da veicolo.

Caricamento di una batteria (Fig. B)

1. Collegare il caricatore ad una presa adatta prima di inserire il gruppo batterie.
2. Inserire il pacco batteria 24 nel caricabatteria, assicurandosi che sia completamente posizionato nel caricabatteria. La luce rossa (in carica) lampeggia ripetutamente, indicando che è iniziato il processo di carica.
3. Il completamento della carica sarà indicato dalla luce rossa che rimane continuamente accesa. Il pacco batteria

è completamente carico e può essere utilizzato in questo momento o lasciato nel caricabatterie. Per rimuovere il pacco batteria dal caricabatterie, premere e tenere premuto il pulsante di sblocco della batteria 16 sul pacco batteria.

NOTA: Per garantire la massima prestazione e durata delle batterie Li-lon, caricare completamente il pacco batteria prima di utilizzarlo per la prima volta.

Funzionamento del caricabatterie

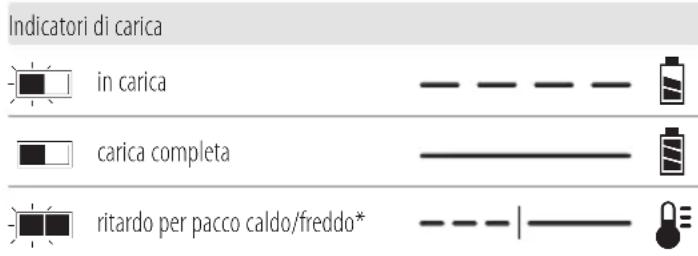

Consultare gli indicatori sottostanti per lo stato di carica del pacco batteria.

Indicatori di carica in carica carica completa ritardo per pacco caldo/freddo*

* La spia rossa continuerà a lampeggiare, ma una spia dell'indicatore gialla sarà illuminata durante questa operazione. Una volta che la batteria avrà raggiunto una temperatura adeguata, la spia gialla si spegnerà e il caricabatteria riprenderà la procedura di caricamento.

I caricabatteria compatibili non caricheranno un pacco batteria difettoso. Il caricabatteria indicherà una batteria difettosa e non si illuminerà.

NOTA: questo potrebbe anche indicare un problema del caricabatteria.

Se il caricabatteria indica un problema, portare il caricatore e il pacco batteria presso un centro di assistenza autorizzato per essere testati.

Ritardo pacco caldo/freddo

Quando il caricabatteria rileva una batteria troppo calda o troppo fredda avvia automaticamente un ritardo pacco caldo/freddo, sospendendo il caricamento finché la batteria non ha raggiunto la temperatura appropriata. Il caricabatteria quindi passa automaticamente alla modalità di caricamento del pacco. Questa funzione garantisce la massima durata della batteria. Un pacco batteria freddo si caricherà a una velocità più lenta rispetto a un pacco batteria caldo. Il pacco batteria si caricherà a una velocità rallentata per tutto il ciclo di caricamento e non tornerà alla velocità di caricamento massima anche se la batteria si scalda. Il caricabatterie DCB118 è dotato di una ventola interna progettata per raffreddare il pacco batterie. La ventola si accende automaticamente quando il pacco batteria necessita di essere raffreddato. Non utilizzare mai il caricabatterie se la ventola non funziona correttamente o se le aperture di ventilazione sono bloccate. Non permettere a corpi estranei di entrare all'interno del caricabatterie.

Sistema di protezione elettronico

Gli apparati XR Li-Ion (agli ioni di litio) sono progettati con un sistema di protezione elettronico che salvaguarda la batteria da sovraccarico, surriscaldamento o scaricamento completo. L'apparato si spegnerà automaticamente se dovesse scattare il Sistema di Protezione Elettronico. In tal caso,

riporre la batteria agli ioni di litio sul caricatore finché non è completamente carica.

Montaggio a parete

Questi caricabatterie sono progettati per essere montabili a parete o per sedersi in posizione verticale su un piano o una superficie di lavoro. Durante il montaggio a parete, individuare il caricabatterie a portata di una presa elettrica, e lontano da un angolo o altri ostacoli che possano impedire il flusso d'aria. Utilizzare il retro del caricabatterie come modello per la posizione delle viti di montaggio sulla parete. Montare il caricabatterie in modo sicuro utilizzando viti per cartongesso (acquistate separatamente) di almeno 25,4 mm di lunghezza con un diametro della testa della vite di 7–9 mm, fissata nel legno a una profondità ottimale lasciando circa 5,5 mm della vite esposti. Allineare le fessure sul retro del caricatore con le viti a vista e inserirle fino in fondo nelle fessure.

Istruzioni di pulizia per il caricabatteria

AVERTENZA: rischio di scossa elettrica. Scollegare il caricabatteria dalla presa di alimentazione CA prima della pulizia. È possibile rimuovere lo sporco e il grasso dall'esterno del caricabatteria utilizzando un panno o una spazzola morbida non metallica. Non utilizzare acqua o soluzioni detergenti. Non far penetrare del liquido all'interno dell'apparato, e non immergere alcuno dei suoi componenti direttamente in un liquido.

Pacco batteria

Istruzioni di sicurezza importanti per tutti i pacchi batteria

Con l'ordine dei pacchi batteria di ricambio, assicurarsi di includere il loro numero di catalogo e la tensione.

Quando si apre la scatola, il pacco batteria non è carico completamente. Prima di utilizzare il pacco batteria e il caricabatterie, leggere le istruzioni di sicurezza seguenti. Seguire poi le procedure di carica descritte.

LEGGERE TUTTE LE ISTRUZIONI

• Non caricare o utilizzare la batteria in ambienti con atmosfera esplosiva, come quelli in presenza di liquidi, gas o polveri infiammabili. L'inserimento o la rimozione della batteria dal caricabatterie può incendiare le polveri o i fumi.
• Non forzare il pacco batteria nel caricabatteria. Non modificare il pacco batteria in modo da farlo entrare in un caricabatteria non compatibile siccome il pacco batteria potrebbe rompersi e provocare gravi lesioni personali.
  • Caricare i pacchi batteria solo nei caricabatteria DEWALT.
  • NON spruzzare o immergere in acqua o in altri liquidi.

• Non conservare o utilizzare l'apparecchio e il pacco batteria in luoghi in cui la temperatura potrebbe scendere al di sotto di 4 °C (39,2 °F) (come capannoni esterni o edifici metallici in inverno) o raggiungere o superare i 40 °C (104 °F) (come capannoni esterni o edifici metallici in estate).

• Non bruciare il pacco batteria anche se è seriamente danneggiato o è completamente esausto. Il pacco batteria può esplodere se gettato nel fuoco. Se vengono bruciati dei pacchi batteria agli ioni di litio, si creano fumi e materiali tossici.

• Se il contenuto della batteria viene a contatto con la pelle, lavare immediatamente con sapone delicato e acqua. Se il liquido della batteria raggiunge gli occhi, sciacquare con acqua gli occhi aperti per 15 minuti o fino a quando cessa l'irritazione. Se sono necessarie cure mediche, l'elettrolito della batteria è composto da una miscela di carbonati organici liquidi e di sali di litio.
• Il contenuto delle celle della batteria aperta può causare irritazione delle vie respiratorie. Far circolare aria fresca. Se il sintomo persiste, rivolgersi a cure mediche.

AVERTENZA: rischio di incendio. Il liquido della batteria si può incendiare se esposto a scintilla o a fiamma.

AVERTENZA: non cercare mai di aprire il pacco batteria per alcun motivo. Se l'involucro del pacco batteria è lesionato o danneggiato, non inserirlo nel caricabatterie. Non schiacciare, far cadere o danneggiare il pacco batteria. Non utilizzare un pacco batteria o un caricabatterie che abbia subito un forte colpo, sia caduto, sia stato travolto o danneggiato in qualche modo (per esempio forato con un chiodo, battuto con un martello, calpestato). Pericolo di scossa elettrica o folgorazione. I pacchi batteria danneggiati dovrebbero essere inviati al centro assistenza per il riciclaggio.

AUSTERTENZA: pericolo d'incendio. Non conservare o trasportare il pacco batteria in modo tale che degli oggetti metallici possano entrare a contatto con i terminali esposti della batteria. Per esempio, non riporre il pacco batteria in grembiuli, tasche, cassette degli attrezzi, scatole kit prodotto, cassetti, ecc, con chiodi, viti, chiavi, etc.

ATTENZIONE: quando non viene usato, appoggiare apparato di fianco su una superficie stabile, dove non ci sia rischio di inciampare o di cadere. Alcuni apparati con pacchi batterie grandi possono rimanere in piedi poggiando sul pacco batteria ma potrebbero cadere facilmente.

Trasporto

AVVERTENZA: pericolo d'incendio. Il trasporto delle batterie può causare incendi se i terminali della batteria entrano inavvertitamente a contatto con materiali conduttivi. Durante il trasporto delle batterie, assicurarsi che i terminali della batteria siano protetti e ben isolati da materiali che potrebbero entrare in contatto con essi e causare un corto circuito.

NOTA: queste luci sono intese per l'illuminazione della superficie di lavoro immediata e non devono essere usate come torcia.

Le batterie DEWALT sono conformi a tutte le norme di trasporto in vigore come prescritte dalle normative del settore e legali che includono la Raccomandazione NU sul trasporto di merci pericolose; le normative sulle merci pericolose dell'Associazione di trasporto aereo internazionale (IATA), le normative

internazionali marittime sulle merci (IMDG) e l'Accordo europeo concernente il trasporto stradale internazionale di merci pericolose (ADR). Le celle e le batterie agli ioni di litio sono state testate conformemente alla sezione 38,3 delle Raccomandazioni NU sul Manuale di Test e Criteri per il Trasporto di merci pericolose.

Nella maggior parte dei casi, la spedizione di un pacco batteria DEWALT sarà esentata dalla classificazione di Materiale pericoloso Classe 9 pienamente regolamentato. In generale, solo le spedizioni contenenti una batteria agli ioni di litio con una classe superiore a 100 wattore (Wh) richiederà una spedizione Classe 9 pienamente regolamentata. Tutte le batterie agli ioni di litio hanno la potenza in wattora indicata sulla confezione. Inoltre, a causa della complessità della regolamentazione, DEWALT sconsiglia la spedizione aerea delle sole batterie agli ioni di litio a prescindere dalla classificazione in wattora. Le spedizioni di utensili con batterie (kit combo) possono essere effettuate per via aerea eccetto salvo che la classificazione in wattore della batteria non sia superiore a 100 Wh.

A prescindere che una spedizione sia considerata esente o pienamente regolata, è di responsabilità dei trasportatori consultare le ultime normative concernenti i requisiti di imballaggio/etichettatura/contrassegno e documentazione.

Le informazioni contenute nella presente sezione sono fornite in buona fede e si ritengono accurate al momento della creazione del documento. Tuttavia, non viene fornita alcuna garanzia implicita o esplicita. È di responsabilità dell'acquirente assicurarsi che le proprie attività sia conformi alle normative in vigore.

Trasporto della batteria FLEXVOLT™

La batteria DEWALT FLEXVOLT™ ha due modalità: Uso e Trasporto.

Modalità Uso: Quando la batteria FLEXVOLT™ è utilizzata autonomamente o si trova in un prodotto DEWALT 18V, funzionerà come batteria da 18V. Quando la batteria FLEXVOLT™ si trova in un prodotto da 54V o 108V (due batterie da 54V), funzionerà come batteria da 54V.

Modalità Trasporto: Quando viene inserito il coperchio sulla batteria FLEXVOLT™, la batteria è in modalità trasporto. Conservare il coperchio per la spedizione.

In modalità Trasporto, le celle sono elettricamente scollegate all'interno del pacco risultando in 3 batterie con un wattora più basso (Wh) rispetto a 1 batteria con un wattora superiore. La quantità superiore di 3 batterie

con un wattora inferiore

può esentare il pacco da determinate norme di spedizione imposte sulle batterie con wattora superiore.

Per esempio, la classificazione di Trasporto Wh potrebbe indicare 3 x 36 Wh, ovvero 3 batterie di 36 Wh ciascuna. La

Esempio di marcatura sull'etichetta d'uso e trasporto

Use: 108 Wh

Transport: 3x36 Wh

classificazione di Utilizzo Wh potrebbe indicare 108 Wh (1 batteria implicita).

Istruzioni per la conservazione

1. Il posto migliore per la conservazione è un luogo fresco e asciutto, non illuminato direttamente dal sole e protetto da eccessive temperature calde o fredde. Per ottenere il massimo di prestazioni e di durata dalla batteria, conservare i pacchi batteria a temperatura ambiente quando non utilizzati.
2. Per la conservazione nel lungo periodo, si raccomanda di ritirare un pacco batteria completamente carico in un luogo fresco e asciutto fuori dal caricabatteria per risultati ottimali.

nOTa: i pacchi batteria non devono essere conservati completamente privi di carica. Il pacco batteria dovrà essere ricaricato prima dell'uso.

Targhette sul caricabatterie e sul pacco batteria

Oltre ai simboli utilizzati nel presente manuale, le etichette sul caricabatteria e il pacco batteria riportano i seguenti simboli:

Leggere il manuale d'istruzioni prima dell'uso.

Vedere i Dati Tecnici per il tempo di ricarica.

Non toccare con oggetti conduttivi.

Non caricare pacchi batteria danneggiati.

Non esporre all'acqua.

Far sostituire immediatamente i cavi difettosi.

Caricare esclusivamente a temperature tra 4 °C e 40 °C.

Solo per uso interno.

Smaltire il pacco batteria con la dovuta attenzione per l'ambiente.

Caricare i pacchi batteria DEWALT esclusivamente con i caricabatteria designati da DEWALT. Il caricamento di pacchi batteria diversi da quelli designati da DEWALT con un caricabatteria DEWALT potrebbero causare un'esplosione o comportare altre situazioni di pericolo.

Non bruciare il pacco batteria.

UTILIZZO (senza il tappo di traposto). Esempio: la classificazione Wh indica 108 Wh (1 batteria con 108 Wh).

TRASPORTO (con tappo di trasporto incorporato). Esempio: la classificazione Wh indica 3 x 36 Wh (3 batterie di 36 Wh).

Tipo di batteria

I seguenti elettroutensili/apparecchi funzionano con un pacco batteria da 54 volt: DCS691

È possibile utilizzare i seguenti modelli di pacchi batteria: DCB546, DCB547, DCB548, DCB549. Per ulteriori informazioni consultare la sezione "Dati tecnici".

Contenuto della confezione

La confezione contiene:

1 Apparato di taglio
1 Lama diamantata (solo versione X2)
1 Chiave da 12,7 mm
1 Caricabatteria (solo versione X2)
2 Batterie agli ioni di litio (solo versione X2)
1 Manuale di istruzioni

nOTa: I pacchi batteria, i caricabatterie e le cassette di trasporto non sono inclusi nei modelli N. I pacchi batteria e i caricabatterie non sono inclusi nei modelli NT. I modelli B includono i pacchi batteria Bluetooth®.

nOTa: il marchio Bluetooth® e i logo sono marchi registrati di proprietà di Bluetooth®, SIG, Inc. e l'utilizzo di tali marchi da parte di DEWALT è concesso in licenza. Altri marchi e nomi commerciali sono di proprietà dei rispettivi titolari.

- Verificare eventuali danni all'apparato, ai componenti o agli accessori che possano essere avvenuti durante il trasporto.

- Prima di utilizzare il prodotto, leggere e comprendere interamente questo manuale.

Riferimenti sull'apparato

Sull'apparato sono presenti i seguenti simboli:

Leggere il manuale d'istruzioni prima dell'uso.

Utilizzare protezioni acustiche.

Utilizzare protezioni oculari.

Rischio di emissione delle polveri

Rischio elevato di contraccolpo! Non utilizzare il quarto superiore del disco per tagliare.

Posizione del Codice Data (Fig. A)

Il codice data 14, che comprende anche l'anno di fabbricazione, è stampato sulla superficie dell'alloggiamento.

Esempio:

2022 XX XX

Anno di fabbricazione

Descrizione (Fig. A)

AVERTENZA: non modificare l'apparato o alcuna parte di esso. Si possono causare danni o lesioni personali.

1 Impugnatura principale
2 Interruttore di azionamento
3 Pulsante di sblocco
4 Sportello del vano batteria
5 Chiave da 12,7 mm
6 Luce a LED
7 Impugnatura anteriore
8 Protezione

9 Vite dell'albero
10 Pulsante di blocco dell'alberino
11 Leva di rotazione della protezione
12 Pattino
13 Valvola dell'acqua
14 Codice data
15 Ingresso dell'acqua

Utilizzo Previsto

L'apparato di taglio è stato progettato per applicazioni professionali di taglio. Utilizzare esclusivamente il metodo di taglio a umido quando si taglia il calcestruzzo. Il taglio a secco è possibile quando si taglia il metallo.

nOn utilizzare in presenza di liquidi o gas infiammabili. L'apparato di taglio è un apparato elettrico professionale.

nOn PERMETTERE ai bambini di avvicinarsi all'apparato. Le persone inesperte devono utilizzare questo apparato solo sotto sorveglianza.

• Questo prodotto non è destinato per l'uso da parte di persone (compresi i bambini) con capacità fisiche, sensoriali o mentali ridotte, o prive di esperienza e conoscenza, a meno che non abbiano ottenuto sorveglianza o istruzioni riguardo all'uso dell'apparecchio da parte di una persona responsabile della loro sicurezza. I bambini non devono mai essere lasciati da soli con questo prodotto.
• nOn tagliare il calcestruzzo senza collegare il sistema di alimentazione dell'acqua.

ASSEMBLAGGIO E REGOLAZIONI

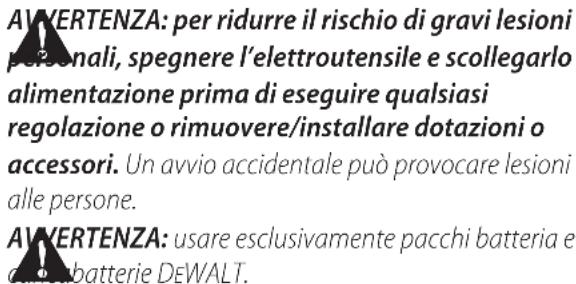

AI WERTENZA: per ridurre il rischio di gravi lesioni personali, spegnere l'elettroutensile e scollegarlo alimentazione prima di eseguire qualsiasi regolazione o rimuovere/installare dotazioni o accessori. Un avvio accidentale può provocare lesioni alle persone. AI WERTENZA: usare esclusivamente pacchi batteria e e e e batterie DEWALT.

Inserimento e rimozione del gruppo batterie dall'apparato (Fig. B)

AWERTENZA: non lavorare con lo sportello della batteria, e il. Evitare che l'acqua penetri nel vano batteria.

nOTa: per risultati ottimali, assicurarsi che il pacco batteria 24 sia completamente carico.

Per installare il pacco batteria nell'impugnatura dell'apparato

1. Sganciare e aprire lo sportello del vano batteria 4.
2. Per installare la batteria 24 nell'utensile, allineare la batteria con le guide all'interno del vano e farla scorrere fino a quando sarà saldamente inserita o nell'elettroutensile, controllando che non possa sganciarsi.
3. Chiudere saldamente lo sportello del vano batteria.

Per rimuovere il pacco batteria dall'apparato

1. Sganciare e aprire lo sportello del vano batteria.
2. Premere il pulsante di rilascio della batteria 16 ed estrarre la batteria dall'utensile tirandola con decisione.
3. Inserire la batteria nel caricabatteria come descritto nella sezione Caricamento di una batteria.

Non lasciare aperto il vano batteria.

Pacchi batteria con indicatore del livello di carburante (Fig. B)

Alcuni pacchi batteria DEWALT comprendono un indicatore del livello di carburante costituito da tre spie LED verdi che indicano il livello di carica rimanente nel pacco batteria.

Per azionare l'indicatore del carburante, premere e tenere premuto il pulsante dell'indicatore del carburante 23. Una combinazione di tre spie LED verdi si illumina per designare il livello di carica residua. Quando il livello di carica nella batteria scende al di sotto del limite utilizzabile, l'indicatore del carburante non si illumina e sarà necessario ricaricare la batteria.

nOTa: l'indicatore del carburante è solo un'indicazione del livello di carica residua sul pacco batteria. Non indica la funzionalità dell'apparato ed è soggetto a variazioni in base ai componenti prodotto, alla temperatura e all'applicazione dell'utente finale.

Installazione delle mole (Fig. A, C)

AVERTENZA: pericolo di ustioni. Parti affiliate. Quando si cambiano le ruote indossare SEMPRE dei guanti. I dischi potrebbero avere bordi affiliati o surriscaldarsi durante l'uso, con la possibilità di ferirsi a mani nude.

1. Collocare l'unità su una superficie stabile, con il mandrino 21 rivolto verso l'alto.
2. Tenere premuto il pulsante di blocco dell'alberino 10 per impedire la rotazione dell'alberino.
3. Utilizzando la chiave da 12,7 mm fornita in dotazione 5 (situata nel vano batteria), rimuovere il dado dell'alberino 17, la rondella di serraggio esterna 18 e la mola usata 19 se installata. I filetti dell'alberino sono destrorsi.
4. La rondella di serraggio interna 20 è tenuta in posizione con un albero a doppia D e un anello di ritenzione.
5. Far scorrere la mola sull'alberino. Assicurarsi che la mola superi il diametro pilota della rondella di serraggio interna. Posizionare la rondella di serraggio esterna. Iniziare la filettatura sul dado dell'alberino che si allinea automaticamente alla rondella di serraggio esterna. Assicurarsi che la mola sia montata nell'orientamento corretto.
6. Innestare il pulsante di blocco dell'alberino e serrare il dado con una chiave. Non serrare eccessivamente il dado dell'alberino.
7. Ruotare la mola manualmente per assicurarsi che sia centrata correttamente. La mola non deve colpire la scarpa, la protezione o il dado. Il dado e le flange devono essere serrati.

ATTENZIONE: utilizzare esclusivamente mole di tipo 1/41 da 250 mm con foro dell'albero di 22,2 mm con questo apparato. Non forzare mai una mola sulla macchina o modificare la dimensione del foro dell'albero.

Regolazione dell'angolo della protezione (Fig. D)

AVERTENZA: sussiste un rischio maggiore di contraccolpo quando la protezione viene spostata all'indietro portando ad un'apertura più ampia. La protezione deve essere aperta in modo più ampio solo quando richiesto.

È possibile regolare I'angolo della protezione.

1. Per regolare l'angolo della protezione, tirare indietro la leva di rotazione della protezione 11 e tenerla.
2. Afferrare saldamente la protezione 8 e ruotarla all'angolo desiderato.
3. Rilasciare la leva di rotazione della protezione e assicurarsi che si innesti, bloccando la protezione in posizione. Se la leva di rotazione della protezione non si innesta, ruotare leggermente la protezione finché la leva di rotazione della protezione non ritorna alla posizione di blocco.

Predisposto per l'applicazione della Targhetta per utensili DEWALT (Fig. G)

Accessorio opzionale

L'apparato di taglio è dotato di fori 22 e dispositivi di fissaggio per l'applicazione di una targhetta per utensili DEWALT. Per inserire la targhetta sarà necessaria una punta da trapano T15. La targhetta per utensili DEWALT è concepita per tenere traccia e localizzare elettroutensili, apparecchiature e macchine professionali che utilizzano l'app Tool Connect™ di DEWALT. Per la corretta applicazione della targhetta per utensili DEWALT consultare il relativo manuale.

UTILIZZO

Istruzioni per l'uso

AVVERTENZA: attenersi sempre alle istruzioni di sicurezza e normative in vigore.

AVVERTENZA: per ridurre il rischio di lesioni gravi alle persone, spegnere la macchina e disconnettere i pacchi batteria prima di effettuare qualsiasi regolazione o rimozione/installazione di dotazioni o accessori. Un avvio accidentale può provocare lesioni alle persone.

Corretto posizionamento delle mani (Fig. F)

AVERTENZA: per ridurre il rischio di lesioni personali gli, tenere le mani SEMPRE nella posizione corretta, come illustrato.

AVERTENZA: per ridurre il rischio di lesioni personali gli, mantenere SEMPRE l'apparato con presa sicura per prevenire reazioni improvvisie.

La posizione corretta delle mani prevede una mano sull'impugnatura principale 1 e l'altra mano sull'impugnatura anteriore 7.

Trasmettitore Wireless Tool Control (Fig. A)

ATTENZIONE: leggere tutte le avvertenze, le istruzioni e le specifiche di sicurezza del dispositivo associato a tassellatore.

Questo tassellatore elettropneumatico è dotato di un trasmettitore Wireless Tool Control che consente di associarlo in modalità wireless a un altro dispositivo con tecnologia Wireless Tool Control integrata.

Per associare il tassellatore tramite il trasmettitore Wireless Tool Control, tenere premuto il grilletto di azionamento 2 e il pulsante di associazione Wireless Tool Control sul dispositivo separato. Un LED sul dispositivo separato avverte se il tassellatore è stato associato correttamente.

Pulsante di blocco dell'alberino (Fig. A, C)

Il pulsante di blocco dell'alberino 10 viene utilizzato per bloccare l'alberino 21 quando si sostituiscono gli accessori.

1. Per innestare il pulsante di blocco dell'alberino, rimuovere il pacco batteria e assicurarsi che l'interruttore di azionamento sia in posizione OFF.
2. Premere il pulsante di blocco dell'alberino e ruotare la mola e l'alberino fino a quando il pulsante di blocco non si innesta sull'alberino.
3. Utilizzare la chiave in dotazione 5 per svitare il dado dell'alberino 17 e rimuovere o montare gli accessori. I filetti dell'alberino sono destrorsi.

Pulsante di sicurezza (Fig. A)

L'apparato di taglio è munito di un pulsante di blocco 3. Per bloccare l'interruttore di azionamento in posizione OFF, premere il pulsante di sicurezza dal lato sinistro dell'apparato. Per sbloccare l'interruttore di azionamento, premere il pulsante di sicurezza dal lato destro dell'apparato.

Spia a LED (Fig. A)

La spia a LED 6 si illumina in segno di avvertimento quando l'apparato viene spinto troppo forte. Continuare a utilizzare l'apparato dopo che il LED si è acceso potrebbe causare il blocco o lo spegnimento dell'apparato.

Per il funzionamento (Fig. A)

ATTENZIONE: prima di tentare l'avvio, afferrare sulcamente l'apparato con entrambe le mani prima di sollevarlo.

AVVERTENZA: è possibile eseguire il taglio dei bordi se come to con mole progettate e specificate a questo scopo. L'utente deve proteggersi durante il taglio dei bordi dirigendo il lato aperto della protezione verso una superficie.

AVVERTENZA: le mole utilizzate per il taglio possono essere rotture o rimbalzi se si piegano o si attorcigliano mentre l'elettroutensile viene utilizzato per eseguire lavori di taglio.

AVERTENZA: non usare le mole per il taglio dei bordi per le applicazioni di smerigliatura di superficie, poiché queste mole non sono progettate per le pressioni laterali riscontrate con la smerigliatura in superficie. Si potrebbero causare la rottura della mola e lesioni.

1. Afferrare saldamente l'impugnatura principale 1 e l'impugnatura anteriore 7.
2. Allinea la mola con il materiale da tagliare. Assicurarsi che nessun oggetto si trovi vicino o in linea con la mola.
3. Premere e tenere premuto l'interruttore di azionamento 2 quindi alimentare lentamente la mola nel lavoro con una pressione decisa. Il pattino 12 può essere usato per aiutare l'operatore a guidare l'utensile quando si eseguono dei tagli. Non forzare l'apparato. Per la massima efficienza e durata delle mole, mantenere alta la velocità delle mole.
4. Per arrestare l'apparato, rilasciare l'interruttore di azionamento 2.

Metodo di taglio ad acqua (Fig. A, G, H)

ATTENZIONE: mai utilizzare la sega sopra la testa. Quando si utilizza acqua, limitare il taglio alla posizione orizzontale per ridurre il rischio che l'acqua entri all'interno dell'apparato.

AVVERTENZA: il metodo di taglio a umido deve essere solo con un disco diamantato.

1. Collegare l'alimentazione idrica all'ingresso dell'acqua 15.
2. Per regolare il flusso dell'acqua, ruotare la valvola dell'acqua 13 nella posizione aperta come mostrato in Figura G. Per arrestare il flusso dell'acqua, ruotare la valvola dell'acqua nella posizione chiusa come mostrato in Figura H.
3. Procedere al taglio come descritto nella sezione Per il funzionamento.
4. Dopo il lavoro, scollegare l'alimentazione idrica dall'apparato.

Applicazioni

AVVERTENZA: non tagliare MAI il magnesio con elettroutensile. Le particelle di magnesio possono innescare la combustione, provocando infortuni.

AVERTENZA: il taglio del calcestruzzo deve essere eseguito SOLTANTO con il metodo del taglio ad acqua.

• Lamiera di metallo max 3 mm
- Calcestruzzo, blocchi di cemento e mattoni
- Barra di rinforzo; generalmente con diametro inferiore a 25,4 mm
- Rete metallica in cemento di 3 mm di diametro
- Forma ondulata del pavimento e del soffitto (forme in calcestruzzo)
- Condotto elettrico con spessore della parete di 3 mm
- Forme strutturali spesse di max 3 mm, come canali, angoli, piastre, ecc.

nOTa: Il taglio di materiali più pesanti di quelli elencati di sopra non è consigliato a causa della possibilità di sovraccarico elettrico.

Trasporto e conservazione

Durante il trasporto e la conservazione, bloccare l'interruttore di azionamento con il pulsante di sicurezza.

Rimuovere il pacco batteria quando si ritira l'apparato.

MANUTENZIONE

Questo apparato è stato progettato per funzionare a lungo con una manutenzione minima. Per avere prestazioni sempre soddisfacenti occorre avere cura dell'apparato e sottoporlo a pulizia periodica.

AVERTENZA: per ridurre il rischio di gravi lesioni personali, spegnere l'apparato e staccare il pacco batteria prima di eseguire qualsiasi regolazione o rimozione/installazione di dotazioni o accessori. Un avvio accidentale può causare lesioni.

Il caricabatteria e il pacco batteria non sono parti riparabili.

Lubrificazione

L'apparato non richiede alcuna ulteriore lubrificazione.

Pulizia

AVERTENZA: soffiare via la polvere dall'alloggiamento sia compressa, non appena vi sia sporco visibile all'interno e intorno alle prese d'aria di ventilazione. Quando si esegue questa procedura indossare occhiali di protezione e mascherine antipolvere omologati.

AVERTENZA: non utilizzare solventi o altri prodotti adici aggressivi per pulire le parti non metalliche dell'apparato. Questi prodotti chimici indeboliscono i materiali utilizzati per questi componenti. Utilizzare un panno inumidito solo con acqua e sapone delicato. Non far penetrare del liquido all'interno dell'apparato, e non immergere alcuno dei suoi componenti direttamente in un liquido.

Accessori opzionali

AVERTENZA: poiché accessori diversi da quelli offerti da DEWALT non sono stati testati con questo prodotto, l'utilizzo di tali accessori potrebbe essere pericoloso. Per ridurre il rischio di lesioni alle persone, utilizzare soltanto gli accessori raccomandati da DEWALT con questo prodotto.

Rivolgersi al proprio rivenditore per ulteriori informazioni sugli accessori più adatti.

Tutela ambientale

Raccolta differenziata. I prodotti e le batterie contrassegnati con questo simbolo non devono essere smaltiti insieme ai normali rifiuti domestici.

I prodotti e le batterie contengono materiali che possono essere recuperati e riciclati, riducendo la domanda di

materie prime. Riciclare i prodotti elettrici e le batterie attenendosi alle disposizioni locali vigenti. Ulteriori informazioni sono disponibili online all'indirizzo www.2helpU.com.

Pacco batteria ricaricabile

Questo pacco batteria a lunga durata deve essere ricaricato quando non fornisce più energia sufficiente per eseguire compiti che prima erano eseguiti agevolmente. Al termine della sua vita operativa, il pacco batteria deve essere smaltito con la dovuta attenzione per l'ambiente:

• Lasciare scaricare completamente il pacco batteria, quindi rimuoverlo dallo strumento.
• Le batterie agli ioni di litio sono riciclabili. Consegnarle al proprio concessionario o presso un'apposita stazione di riciclaggio. Le batterie raccolte saranno riciclate o smaltite in modo corretto.

AFKORTGEREEDSCHAP

DCS691
