MANUALE UTENTE DIM4 KNX STEINEL
Istruzioni per l'uso
1 Indicazioni di sicurezza.... 3
2 Struttura dell'apparecchio.... 3
3 Funzione.... 4
4 Comando 6
5 Informazioni per elettrotecnici.... 9
5.1 Montaggio e collegamento elettrico 9
5.2 Messa in funzione.... 11
6 Dati tecnici 12
7 Supporto in caso di problemi 14
8 Garanzia 17
1 Indicazioni di sicurezza

Il montaggio e il collegamento di dispositivi elettrici devono essere eseguiti da elettrotecnici.
Possibilità di gravi infortuni, incendi e danni a oggetti. Leggere e rispettare tutte le istruzioni.
Pericolo di scossa elettrica. Prima di effettuare qualsiasi intervento sull'apparecchio o sul carico, staccare l'alimentazione elettrica. Per il distacco, considerare tutti gli interruttori magnetotermico di linea che forniscono tensioni pericolose all'apparecchio o al carico.
Pericolo di scossa elettrica. L'apparecchio non è adatto alla disconnessione, perché il potenziale di rete è presente sul carico anche quando l'uscita è spenta. Prima di effettuare qualsiasi intervento sull'apparecchio o sul carico, staccare l'alimentazione elettrica. disattivando i relativi interruttori magnetotermico linea.
Pericolo di danneggiamento della regolazione luminosità (dimmer) e carico nel caso in cui la modalità di funzionamento impostata e il tipo di carico non siano adeguati tra loro. Prima della connessione o della sostituzione del carico, impostare il tipo di regolazione corretto.
Pericolo d'incendio. In caso di esercizio con trasformatori induttivi, dotare ogni trasformatore di dispositivi di sicurezza sul lato primario, secondo le indicazioni del produttore. Utilizzare esclusivamente trasformatori di sicurezza secondo EN 61558-2-6
Queste istruzioni costituiscono parte integrante del prodotto e devono essere conservate dal cliente finale.
2 Struttura dell'apparecchio

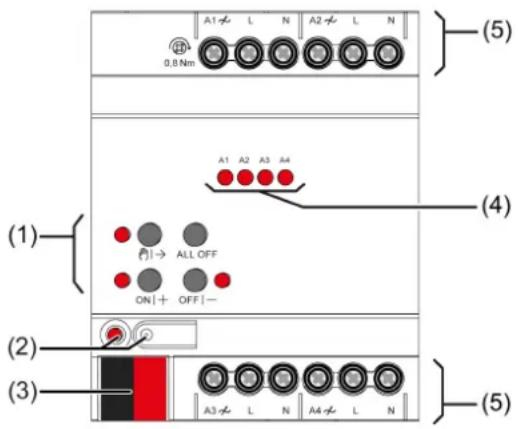

Figura 1: Struttura dell'apparecchio
(1) Tastiera per comando manuale
(2) Tasto e LED di programmazione
(3) Collegamento KNX
(4) Uscite LED di stato
(5) Collegamenti utenze
3 Funzione
Informazione di sistema
Questo apparecchio è un prodotto del sistema KNX ed è conforme alle direttive KNX. Per la comprensione si presuppongono conoscenze tecniche dettagliate ottenute con corsi di formazione sullo standard KNX.
Il funzionamento dell'apparecchio è comandato da software. Le informazioni dettagliate sulle versioni software e le relative funzioni nonché sul software stesso si possono evincere dalla banca dati del costruttore dedicata al prodotto.
L'apparecchio può essere aggiornato. Gli aggiornamenti del firmware possono essere eseguiti comodamente tramite la STEINEL KNX Service App (software aggiuntivo).
L'apparecchio è in grado di KNX Data Secure. KNX Data Secure offre protezione contro la manipolazione nella building automation e può essere configurato nel progetto ETS. Si presuppongono conoscenze tecniche dettagliate. Per una messa in servizio sicura è necessario un certificato dell'apparecchio applicato all'apparecchio. Durante l'installazione, il certificato deve essere rimosso dall'apparecchio e conservato in modo sicuro.
La progettazione, installazione e la messa in funzione sono effettuate con l'ausilio dell'ETS a partire dalla versione 5.7.3.
Uso conforme
– Azionamento e regolazione luminosità di lampade a incandescenza, lampade alogene ad alto voltaggio, lampade LED ad alto voltaggio a luminosità regolabile, lampade fluorescenti compatte a luminosità regolabile, trasformatori induttivi a luminosità regolabile con lampade alogene o lampade LED a basso voltaggio, trasformatori elettronici a luminosità regolabile con lampade alogene o lampade LED a basso voltaggio
- Funzionamento negli impianti KNX - Montaggio su barra omega EN 60715 nel quadro di distribuzione secondario
Per il collegamento di trasformatori induttivi o elettronici osservare le indicazioni del produttore relative ai carichi e al tipo di regolazione.
Le lampade LED alto voltaggio e fluorescenti compatte producono correnti con impulsi di forma elevata se utilizzate in ritardo di fase.
i I dimmer della nostra casa tengono conto delle diverse caratteristiche elettroniche della maggior parte delle lampade a LED sul mercato. Non si può tuttavia escludere che i risultati desiderati non possano essere raggiunti in singoli casi.
Caratteristiche del prodotto
- Uscite con possibilità di comando manuale, idoneità al cantiere
- Feed-back in modalità manuale e modalità bus
- Possibilità di blocco uscite a mano o tramite bus
- Feed-back di stato
- Compatibile con KNX Data Secure
- Aggiornabile con ETS Service App
Proprietà regolazione della luminosità
- Selezione automatica o manuale del tipo di regolazione della luminosità adeguata al carico
- Con protezione da funzionamento a vuoto, corto circuito e sovratemperatura
- Segnalazione in caso di cortocircuito
- Feed-back dello stato di commutazione e del valore di regolazione luminosità
- Possibilità di impostare il metodo di accensione e regolazione di luminosità
- Funzioni temporizzate: ritardo attivazione/disattivazione, interruttore luce scale con funzione di preavvertimento
– Esercizio scenari luminosi - Messaggio di stato delle uscite attraverso LED
- Contatore
- L'interruzione di rete per oltre 5 secondi causa lo spegnimento del variatore di luce. A seconda dell'impostazione dei parametri, il carico collegato viene ridimensionato al ripristino di tensione.
– Aumento della potenza in uscita mediante collegamento in parallelo di più uscite - Possibilità di ampliamento della potenza con amplificatori di potenza.
i Stato impostato alla consegna: modalità cantiere, possibilità di controllo delle uscite mediante tastiera.
i Possibile sfarfallio del mezzo d'illuminazione per mancato raggiungimento del carico minimo indicato o per impulsi di comando onnidirezionali delle centrali elettriche. Ciò non rappresenta un difetto dell'apparecchio.
Proprietà logica
- Circuito logico
- Convertitore (conversione)
- Elemento di blocco
- Comparatore
- Interruttore del valore limite
4 Comando
Elementi di comando


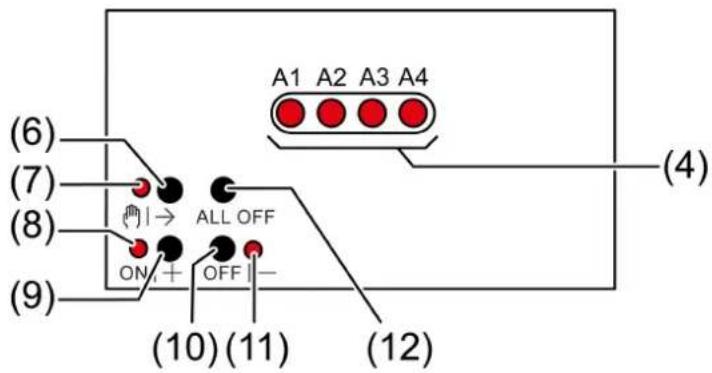

(6) (7) (8) (9) (10) (11) ALL OFF OFF A1 A2 A3 A4 (4) (12)Figura 2: Elementi di comando
(4) Uscite LED di stato
-on: Uscita attivata, 1...100%
– lampeggio 1 Hz: cortocircuito o modalità manuale
– lampeggio 2 Hz: Sovraccarico, guasto alla tensione di rete oppure, aggiornamento firmware
(6) Tasto →
- Modalità manuale
(7) LED 📋|→
-on: modalità manuale permanente
(8) LED ON|+
-on: uscita selezionata accesa, 1...100%
– lampeggiante: aggiornamento firmware
(9) Tasto ON|+
- Accensione/aumento luminosità
(10) Tasto OFF|-
- Spegnimento/diminuzione luminosità
(11) LED OFF|-
-on: uscita selezionata spenta
– lampeggiante: aggiornamento firmware
(12) Tasto ALL OFF
- Disinserire tutte le uscite
i LED (4) mostrano opzionalmente lo stato delle uscite solo temporaneamente (a seconda dei parametri).
Modalità di funzionamento
- Modalità bus: Comando tramite sensori a tasto o altri sistemi bus
- Modalità manuale temporanea: comando manuale in loco con tastiera, ritorno automatico alla modalità bus
- Modalità manuale permanente: esclusivamente comando manuale sull'apparecchio
i In modalità manuale non è possibile la modalità bus.
Dopo l'interruzione bus ed il ripristino, l'apparecchio ritorna in modalità bus.
i La modalità manuale può essere bloccata durante in funzionamento tramite telegramma bus.
Attivazione della modalità manuale temporanea
Il comando tramite tastiera è programmato e non bloccato.
■ Premere brevemente il tasto 📋|→ (6).
Lampeggia il LED Ⓜ|→ (7) e lampeggia il LED A1... (4) della prima uscita configurata.
La modalità manuale temporanea è attiva.
Dopo 5 s senza che venga azionato un tasto l'attuatore ritorna automaticamente in modalità bus.
Disattivazione del comando manuale temporaneo
L'apparecchio si trova in modalità manuale temporanea.
■ Interrompere il comando per 5 s.
- oppure -
■ Premere brevemente e ripetutamente il tasto Ⓜ|→ (6) finché l'attuatore non esce dalla modalità manuale temporanea.
I LED di stato A1... (4) non lampeggiano più, ma indicano lo stato dell'uscita.
La modalità manuale temporanea è disattivata.
A seconda della programmazione disattivando la modalità manuale le uscite si portano nella posizione attiva, ad es. posizione di comando forzato, collegamento.
Attivazione della modalità manuale permanente
Il comando tramite tastiera è programmato e non bloccato.
■ Premere il tasto 📋→ (6) per almeno 5 s.
Si illumina il LED Ⓞ|→ (7) e lampeggia il LED A1... (4) della prima uscita configurata.
Modalità manuale permanente attivata.
Disattivazione della modalità manuale permanente
L'apparecchio si trova in modalità manuale permanente.
■ Premere il tasto 📋→ (6) per almeno 5 s.
II LED ⭔→ (7) è spento.
La modalità manuale permanente è disattivata. Modalità bus attiva.
A seconda della programmazione disattivando la modalità manuale le uscite si portano nella posizione attiva, ad es. posizione di comando forzato, collegamento.
Disinserire tutte le uscite
L'apparecchio si trova in modalità manuale permanente.
■ Premere il tasto ALL OFF (7).
Tutte le uscite si disattivano.
Comando uscite
L'apparecchio si trova in modalità manuale permanente o temporanea.
■ Premere più volte brevemente il tasto Ⓜ|→ (6) fino a selezionare l'uscita desiderata.
II LED dell'uscita selezionata A1... (4) lampeggia.
I LED ON|+ (8) e OFF|- (11) indicano lo stato.
■ Comandare l'uscita col tasto ON|+ (9) o col tasto OFF|- (10).
Breve: Accensione/Spegnimento.
Lungo: Aumento/Riduzione luminosità.
Rilascio: Regolazione luminosità stop.
I LED ON|+ (8) e OFF|- (11) indicano lo stato.
Modalità manuale temporanea: Dopo avere attraversato tutte le uscite, al successivo comando breve, l'apparecchio esce dalla modalità manuale.
Blocco delle uscite
L'apparecchio si trova in modalità manuale permanente. Il comando bus è bloccabile (parametro ETS).
■ Premere ripetutamente il tasto Ⓜ|→ (6), finché il LED A1... (4) dell'uscita desiderata non lampeggia.
■ Premere contemporaneamente il tasto ON|+ (9) e OFF|- (10) per almeno 5 s. L'uscita selezionata è bloccata.
Il LED di stato dell'uscita selezionata A1... (4) lampeggia rapidamente.
i Una uscita bloccata può essere comandata in modalità manuale.
Sbloccaggio delle uscite
L'apparecchio si trova in modalità manuale permanente. Una o più uscite sono state bloccate in modalità manuale.
■ Premere ripetutamente il tasto Ⓜ|→ (6) finché non viene selezionata l'uscita da sbloccare.
■ Premere contemporaneamente il tasto ON|+ (9) e OFF|- (10) per almeno 5 s. Il blocco è stato rimosso.
II LED A1... (4) dell'uscita selezionata lampeggia lentamente.
5 Informazioni per elettrotecnici

PERICOLO!
Pericolo di morte per scossa elettrica.
Disinserire l'apparecchio. Coprire i componenti sotto tensione.
5.1 Montaggio e collegamento elettrico
Montaggio dell'apparecchio
Con modalità Secure (presupposti):
- Una messa in funzione sicura è attivata nell'ETS.
- Certificato del dispositivo inserito/scansionato o aggiunto al progetto ETS. Si raccomanda di utilizzare una telecamera ad alta risoluzione per la scansione del codice QR.
- Documentare tutte le password e tenerle al sicuro.
Osservare la temperatura ambiente. Procurare un raffreddamento adeguato.
In caso di esercizio di diversi dimmer o generatori in una quadro elettrico tra gli apparecchi, mantenere una distanza di 18 mm, 1 TE.
■ Montare l'apparecchio su guida.
■ Con modalità Secure: il certificato deve essere rimosso dall'apparecchio e conservato in modo sicuro.
Collegamento dell'apparecchio
■ Collegare il cavo bus con il morsetto di connessione con la polarità corretta.
■ Come protezione da tensioni pericolose, innestare il tappo di copertura al collegamento KNX.

ATTENZIONE!

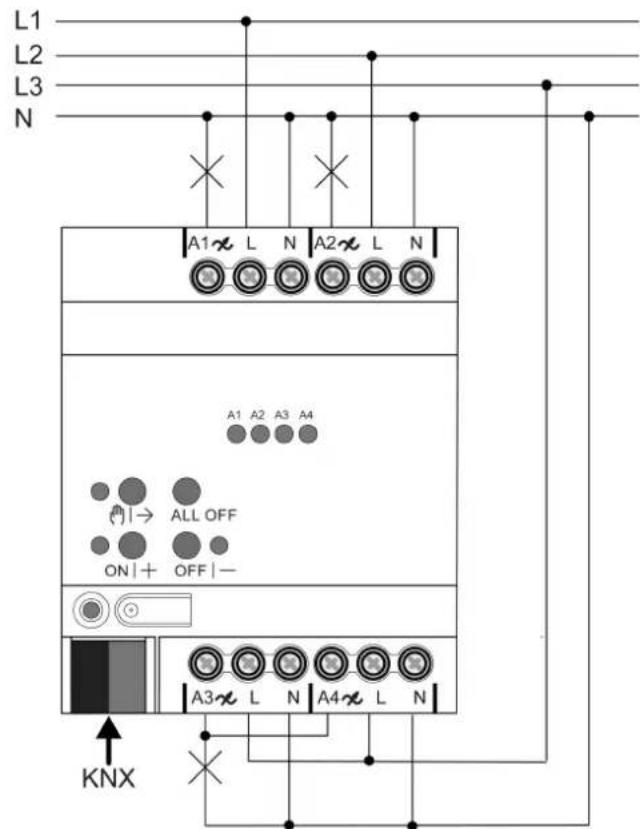

Pericolo di danni irreparabili. In caso di collegamento di uscite collegate in parallelo a diversi conduttori di fase, vengono cortocircuitati 400 V.
L'apparecchio subisce danni irreparabili.
Collegare sempre uscite in parallelo agli stessi conduttori di fase.
i Stato di consegna: comando delle uscite possibile con modalità manuale.
Nella modalità di funzionamento "Universale" l'attuatore dimmer della luminosità si ri-dimensiona solo dopo che il carico è stato scollegato e dopo una messa in funzione con ETS.
i Carico misto capacitivo-induttivo non ammesso
i Con ritardo di fase LED: per ogni uscita collegare massimo 2 trasformatori elettronici.
Per ogni interruttore magnetotermico linea da 16 A collegare lampade LED alto voltaggio o lampade fluorescenti compatte da massimo 600 W. Per il collegamento di trasformatori osservare le indicazioni del produttore relative ai possibili carichi collegabili.
Per la regolazione della luminosità di carichi lampade maggiori possono essere unite più uscite di regolazione della luminosità. Caricare le uscite collegate in parallelo solo fino al 95%. Non collegare lampade fluorescenti compatte su uscite per la regolazione luce collegate in parallelo.
i Prestare attenzione allo stato impostato alla consegna. Prima di collegare uscite collegate in parallelo e di procedere all'azionamento, programmare l'attuatore dimmer luminosità con l'ETS sull'assegnazione dell'uscita modificata.
Non ampliare le uscite di regolazione della luminosità collegate in parallelo con amplificatori di potenza.

Figura 3: Collegamento dell'apparecchio variante confort con uscite per la regolazione della luminosità attivate parallelamente (esempio di collegamento)
■ Collegare i carichi lampade secondo l'esempio di collegamento.
5.2 Messa in funzione
Caricare l'indirizzo fisico e il programma applicativo
■ Premere il tasto di programmazione.
II LED di programmazione s'illumina.
■ Caricare l'indirizzo fisico e il programma applicativo con ETS.
Modalità Safe State
La modalità Safe State arresta l'esecuzione del programma applicativo caricato.

Solo il software di sistema dell'apparecchio è ancora funzionante. Sono possibili le funzioni di diagnosi ETS e la programmazione dell'apparecchio. La modalità manuale non è possibile.
Attivazione della modalità Safe State
■ Disinserire la tensione bus o rimuovere il morsetto di connessione KNX.
■ Attendere ca. 15 s.
■ Premere e tenere premuto il tasto di programmazione.
■ Inserire la tensione bus o innestare il morsetto di collegamento KNX. Rilasciare il tasto di programmazione solo quando il LED di programmazione lampeggia lentamente.
La modalità Safe State è attiva.
Premendo di nuovo il tasto di programmazione, è possibile attivare e disattivare come di consueto la modalità di programmazione, anche in modalità Safe State. Il LED di programmazione smette di lampeggiare quando la modalità di programmazione è attiva.
Disattivazione della modalità Safe State
■ Disinserire la tensione bus (attendere ca. 15 s) o eseguire la procedura di programmazione ETS.
Master reset
Il Master reset resetta l'apparecchio alle impostazioni di base (indirizzo fisico 15.15.255, il firmware rimane invariato). Gli apparecchi devono poi essere rimessi in funzione con l'ETS. La modalità manuale è possibile.
Con modalità Secure: un Master reset disattiva la sicurezza dell'apparecchio. L'apparecchio può quindi essere rimesso in funzione con il certificato dell'apparecchio.
Esecuzione del Master reset
Presupposto: la modalità Safe State è attivata.
■ Premere e tenere premuto per > 5 s il tasto di programmazione.
II LED di programmazione lampeggia velocemente.
L'apparecchio esegue un Master reset, si riavvia ed è nuovamente pronto all'esercizio dopo ca. 5 s.
Ripristino delle impostazioni di fabbrica dell'apparecchio
Con STEINEL KNX Service App gli apparecchi possono essere ripristinati alle impostazioni di fabbrica. Questa funzione utilizza il firmware contenuto nell'apparecchio attivo al momento della consegna (stato di consegna). Quando si ripristinano le impostazioni di fabbrica, gli apparecchi perdono il loro indirizzo fisico e la loro configurazione.
6 Dati tecnici
Tensione nominale AC 110 ... 230 V \~
Frequenza di rete 50 / 60 Hz
Dissipazione max 7 W
Potenza di standby circa 0,16 W per canale
Temperatura ambiente -5 ... +45 °C
Temperatura di stoccaggio / di trasporto -25 ... +70 °C
Potenza allacciata per canale dipendente dalle lampade collegate e dal tipo di carico impostato:(Vedi figura 4), (Vedi figura 5)
Parametro ETS tipo di carico
UNI
universale (con procedura di misurazione)
trasformatore conv. (induttivo / ritardo di fase)
LED ♿ LED (ritardo di fase)
Trasform. elettr. (capacitativo / anticipo di fase)
LED △ LED (anticipo di fase)
LED | ![]() | ![]() | |
| 230V | |||
| W | W | VA | |
| UNI | 1 ... 35 | 20 ... 100 | 20 ... 100 |
| D | — | — | 20 ... 100 |
| LED D | 1 ... 35 | 20 ... 100 | — |
| L | 1 ... 200 | 20 ... 200 | — |
| LED L | 1 ... 200 | 20 ... 200 | — |
| 110V | |||
| W | W | VA | |
| UNI | 1 ... 18 | 20 ... 50 | 20 ... 50 |
| D | — | — | 20 ... 50 |
| LED D | 1 ... 18 | 20 ... 50 | — |
| L | 1 ... 100 | 20 ... 100 | — |
| LED L | 1 ... 100 | 20 ... 100 | — |
Figura 4: Carichi lampade LED
![]() | ![]() | ![]() | ![]() | |
| 230V | ||||
| W | W | VA | W | |
| UNI | 20 ... 225 | 20 ... 210 | 20 ... 210 | 20 ... 80 |
| 20 ... 210 | — | 20 ... 210 | — | |
| LED | 20 ... 210 | 20 ... 210 | — | 20 ... 80 |
| 20 ... 225 | 20 ... 225 | — | 20 ... 150 | |
| LED | 20 ... 225 | 20 ... 225 | — | 20 ... 150 |
| 110V | ||||
| W | W | VA | W | |
| UNI | 20 ... 120 | 20 ... 110 | 20 ... 110 | 20 ... 40 |
| 20 ... 110 | — | 20 ... 110 | — | |
| LED | 20 ... 110 | 20 ... 110 | — | 20 ... 40 |
| 20 ... 120 | 20 ... 120 | — | 20 ... 75 | |
| LED | 20 ... 120 | 20 ... 120 | — | 20 ... 75 |
Figura 5: carichi lampade convenzionali
i Carico misto capacitivo-induttivo non ammesso
Collegamento
rigido 0,5 ... 4 mm²
flessibile senza puntalino 0,5 ... 4 mm²
flessibile con puntalino 0,5 ... 2,5 mm²
Coppia di serraggio morsetti a vite max 0,8 Nm
Larghezza d'installazione 72 mm / 4 TE
KNX
Mezzo KNX TP256
Modalità di messa in funzione S-Mode
Tensione nominale KNX DC 21 ... 32 V SELV
Corrente assorbita KNX 6 ... 15 mA
Tipo di connessione KNX Morsetto di connessione
7 Supporto in caso di problemi
Nella regolazione luminosità più bassa, le lampade LED o fluorescenti compatte collegate si spengono o presentano sfarfallio
La luminosità minima impostata è troppo bassa.
Aumentare la luminosità minima.
Lampade LED o fluorescenti compatte collegate con sfarfallio
Causa 1: non è possibile la regolazione luminosità delle lampade.
Verificare le indicazioni del produttore.
Sostituire le lampade con un altro tipo.
Causa 2: il tipo di regolazione e le lampade non sono adatti insieme.
Per LED alto voltaggio: provare il funzionamento con un altro tipo di regolazione, eventualmente riducendo il carico collegato.
Per LED basso voltaggio: controllare l'apparecchio di comando; eventualmente sostituirlo.
Con impostazione "Universale": preimpostare manualmente il tipo di regolazione.
Nella regolazione luminosità più bassa, le lampade LED alto voltaggio o fluorescenti compatte collegate sono troppo chiare; il range di regolazione è troppo piccolo
Causa 1: la luminosità minima impostata è troppo alta.
Ridurre la luminosità minima.
Causa 2: il tipo di regolazione Anticipo di fase LED alto voltaggio non è adatto alle lampade collegate.
Provare il funzionamento nell'impostazione "Ritardo di fase LED alto voltaggio", eventualmente riducendo il carico collegato.
Sostituire le lampade con un altro tipo.
L'uscita si è disinserita
Causa 1: è scattata la protezione da sovratemperatura.
Scollegare tutte le uscite dalla rete, disattivare l'interruttore magnetotermico corrispondente.
Anticipo di fase LED alto voltaggio: riduzione del carico collegato. Sostituire le lampade con un altro tipo.
Ritardo di fase LED alto voltaggio: riduzione del carico collegato. Provare il funzionamento nell'impostazione "Anticipo di fase LED ad alto voltaggio". Sostituire le lampade con un altro tipo.
Far raffreddare l'apparecchio per almeno 15 minuti. Controllare le condizioni d'installazione, per garantire il raffreddamento necessario, ad es. mantenere la giusta distanza dagli apparecchi attigui.
Causa 2: la protezione contro le sovratensioni è scattata.
Anticipo di fase LED alto voltaggio: provare il funzionamento nell'impostazione "Ritardo di fase LED alto voltaggio", eventualmente riducendo il carico collegato.
Sostituire le lampade con un altro tipo.
La risposta della protezione contro le sovratensioni può essere segnalata tramite l'invio di un telegramma di cortocircuito oppure determinata mediante interrogazione dell'oggetto di comunicazione "Cortocircuito".
Causa 3: cortocircuito nel circuito di uscita
Scollegare tutte le uscite dalla rete.
Eliminare il corto circuito.
Ricollegare la tensione di rete delle uscite. Disattivare e riattivare l'uscita interessata.
In caso di cortocircuito, l'uscita interessata si disattiva. Riattivazione automatica alla rimozione del cortocircuito entro 100 ms (carico induttivo) o 7 secondi (carico capacitivo o ohmico). Segue la disattivazione permanente.
In caso di cortocircuito durante il processo di adattamento del carico, il processo si ripete dopo la rimozione del cortocircuito.
Causa 4: caduta di carico
Controllare il carico, sostituire la luce. In presenza di trasformatori induttivi, controllare il fusibile primario e sostituirlo all'occorrenza.
Impossibile eseguire il comando manuale con tastiera
Causa 1: Il comando manuale non è programmato.
Programmare il comando manuale.
Causa 2: Il comando manuale è bloccato tramite bus.
Sbloccare il comando manuale.
Impossibile comandare tutte le uscite
Causa 1: Tutte le uscite sono bloccate.
Rimuovere il bloccaggio.
Causa 2: La modalità manuale è attiva.
Disattivare la modalità manuale (spegnere la modalità manuale permanente).
Causa 3: Software applicativo assente o errato.
Controllare e correggere all'occorrenza la programmazione.
Tutte le uscite disattivate e nessun'accensione possibile
Causa 1: Mancanza di tensione bus.
Controllare la tensione bus.
Sfarfallio o ronzio delle luci, regolazione luminosità irregolare, ronzio dell'apparecchio
Causa: Errata impostazione del sistema di regolazione luminosità.
Errore d'installazione o di messa in funzione. Spegnere apparecchio e luce, disattivare l'interruttore automatico.
Controllare l'installazione e correggere all'occorrenza.
Se è stato preselezionato un tipo di regolazione non corretto dell'illuminazione: impostare un tipo di regolazione corretto.
Se l'attuatore dimmer non si adatta correttamente, ad es. in caso di rete fortemente induttiva o di linee di carico particolarmente lunghe: selezionare preventivamente il sistema di regolazione luminosità corretto durante la messa in funzione.
La lampada LED si accende debolmente in caso di dimmer spento
Causa: la lampada LED non è adatta per questo dimmer.
Utilizzare il modulo di compensazione (su richiesta).
Utilizzare la lampada LED di un altro tipo o di altro produttore.
8 Garanzia
Ci riserviamo di apportare modifiche tecniche e formali al prodotto, nella misura in cui sono utili per lo sviluppo tecnico.
Offriamo garanzia nell'ambito delle disposizioni di legge.
STEINEL GmbH
Dieselstraße 80-84
33442 Herzebrock-Clarholz
Telefon +49 5245 448 0
www.steinel.de
info@steinel.de
LED
