MANUALE UTENTE COREpar Q60 ILS Chauvet

Informazioni sulla Guida

La Guida Rapida COREpar Q60 ILS contiene informazioni di base sul prodotto quali montaggio, opzioni menù e valori DMX. Per maggiori dettagli, scaricare il Manuale Utente dal sito www.chauvetdj.com.

Esclusione di responsabilità

Le informazioni e le specifiche contenute in questa guida possono essere modificate senza preavviso.

GARANZIA LIMITATA

PER LA REGISTRAZIONE DELLA GARANZIA ED I TERMINI E CONDIZIONI COMPLETI VISITARE IL NOSTRO SITO WEB.

Per clienti di Stati Uniti e Messico consultare: www.chauvetlighting.com/warranty-registration.

Per clienti di Regno Unito, Repubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia e Germania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantisce che i propri prodotti, in condizioni di utilizzo normale, sono esenti da difetti di materiali e manodopera, per il periodo specificato e con le esclusioni e limitazioni riportate nella garanzia integrale limitata sul proprio sito Web. Tale garanzia si applica soltanto all'acquirente originario del prodotto e non può essere trasferita. Per esercitare i propri diritti secondo i termini della presente garanzia è necessario fornire prova dell'acquisto sotto forma di ricevuta o fattura originale di un distributore autorizzato che riporti chiaramente il nome del prodotto e la data di acquisto. NON SONO PREVISTE ALTRE GARANZIE ESPRESSE O IMPLICITE. Questa garanzia prevede diritti legali specifici. È comunque possibile avere altri diritti che variano da stato a stato e da paese a paese. Questa garanzia si applica soltanto negli Stati Uniti, Regno Unito, epubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia, Germania e Messico. Per i termini di garanzia vigenti in altri paesi si prega di consultare il distributore locale.

Note di Sicurezza

Le Note di Sicurezza includono informazioni importanti circa il montaggio, l'uso e la manutenzione.

• Collegare questa unità SOLTANTO ad un circuito dotato di messa a terra e protetto.
• Prima di effettuare la pulizia o sostituire il fusibile, scollegare sempre l'unità dall'alimentazione elettrica.
  • NON guardare la sorgente luminosa quando l'unità è in funzione.
• Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.
• Non scollegare mai questa apparecchiatura dall'alimentazione elettrica tirando il cavo.
• Per il montaggio in alto dell'unità utilizzare SEMPRE un cavo di sicurezza.
  • NON collocare materiale infiammabile vicino all'unità mentre è in funzione.

• NON toccare l'unità durante il funzionamento perché potrebbe essere molto calda.

• La tensione della presa a muro cui si collega l'apparecchiatura deve trovarsi entro il campo specificato sull'etichetta o sul pannello posteriore.

• Questa apparecchiatura deve essere utilizzata soltanto in interni (IP20)! Per evitare il rischio di incendio o di folgorazione non esporre l'apparecchiatura alla pioggia o all'umidità.
  • Montare sempre l'unità in posizione ben ventilata, ad almeno 50 cm. (20") da qualsiasi superficie.
• Assicurarsi che nessuna apertura di ventilazione dell'unità sia ostruita.
• Non collegare mai ad un dimmer o ad un reostato.
• Sostituire il fusibile con un altro dello stesso tipo e classe.
• Prendere e trasportare l'unità SOLTANTO dalla staffa per il montaggio sospeso o dalle maniglie.
  • Massima temperatura ambiente ammessa: 40 °C (104 °F). Non utilizzare l'unità a temperature superiori.
• In caso di gravi problemi di funzionamento sospendere immediatamente l'utilizzo.
• NON aprire l'unità. Non contiene parti riparabili dall'utente.
• Per evitare un consumo inutile ed aumentare la durata, durante i periodi di non utilizzo disconnettere completamente il prodotto dall'alimentazione con l'interruttore o scollegando il cavo.

Contatti

Per richiedere assistenza o restituire l'apparecchiatura, al di fuori di Stati Uniti, Regno Unito, Irlanda, Benelux, Francia, Germania, o Messico contattare il distributore locale. Per informazioni sui contatti, fare riferimento a Contact Us sul retro di questo GR.

Che cosa è incluso

• COREpar Q60 ILS

• Cavo di alimentazione

• Lente magnetica

- Guida Rapida

Per iniziare

Disimballare COREpar Q60 ILS ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appare danneggiato, farlo immediatamente presente al trasportatore e non a Chauvet.

Alimentazione CA

Questa unità è dotata di alimentatore a commutazione automatica con tensione in ingresso di 100–240 V CA, 50/60 Hz.

Per evitarne l'eccessiva usura e migliorarne la durata nel tempo, scollegare l'unità dalla presa elettrica o disattivare l'alimentazione tramite l'apposito interruttore, se inutilizzata per lunghi periodi.

Collegamento

È possibile collegare fino a 9 prodotti COREpar Q60 ILS a 120 V o 17 prodotti a 230 V. Non superare mai questo numero. I cavi di alimentazione possono essere acquistati separatamente.

Sostituzione fusibile

1. Scollegare l'alimentazione elettrica dall'unità.
2. Inserire la punta di un giravite a testa piatta nella fessura ell'alloggiamento del fusibile.
3. Rimuovere dall'alloggiamento il cappellotto di sicurezza.
4. Rimuovere il fusibile bruciato dalla clip sulla parte anteriore del cappellotto di sicurezza e sostituirlo con uno identico.
5. Reinserire il portafusibile e ricollegare l'alimentazione elettrica.

Montaggio

Prima di montare l'unità, leggere le Note di Sicurezza.

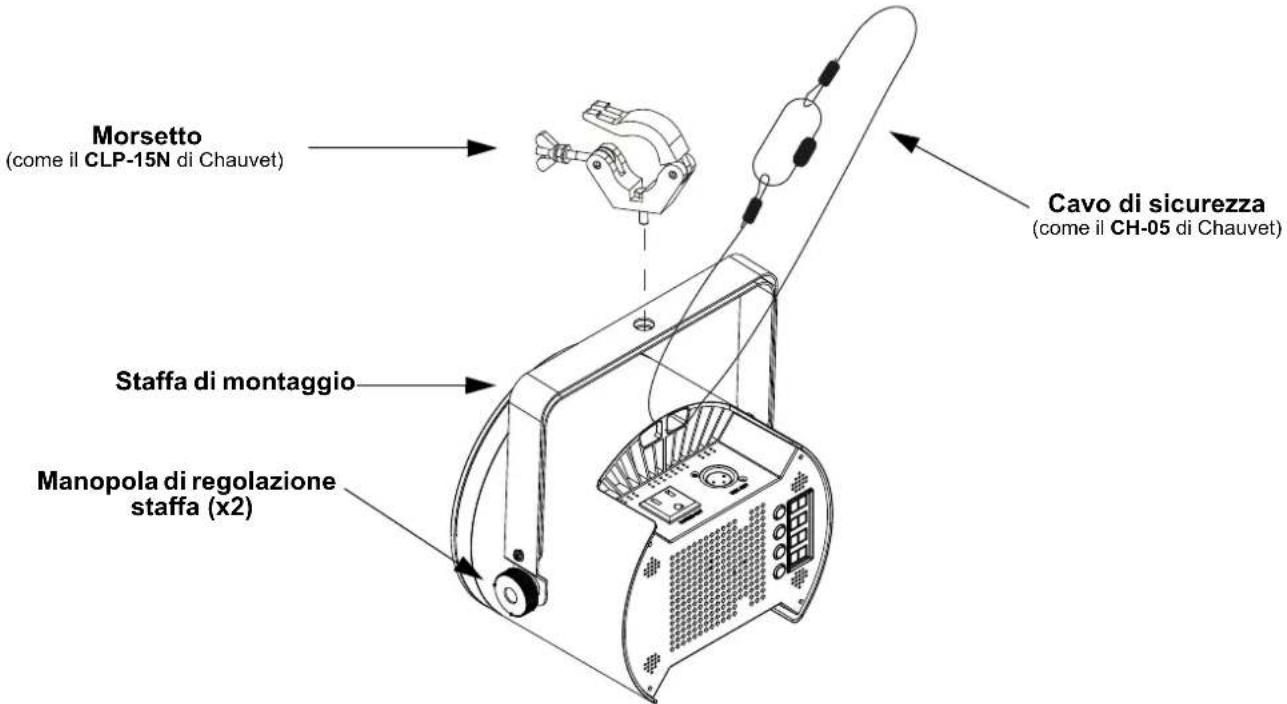

Schema di montaggio

Morsetto (come il CLP-15N di Chauvet) Cavo di sicurezza (come il CH-05 di Chauvet) Staffa di montaggio Manopola di regolazione staffa (x2)

Descrizione del pannello di controllo

Pulsante Funzione
	Consente di uscire dal menù o dalla funzione corrente
	Consente di spostarsi verso l'alto nell'elenco menù e di aumentare il valore numerico all'interno di una funzione
	Consente di spostarsi verso il basso nell'elenco menù e di diminuire il valore numerico all'interno di una funzione
	Consente di attivare il menù visualizzato o impostare il valore selezionato nella funzione selezionata

Mappa menu

Fare riferimento alla pagina del prodotto COREpar Q60 ILS su www.chauvetdj.com per la mappa dei menu più recente.

Livello principale	Livelli di programmazione		Descrizione
4-Ch d 1-509 Modalità DMX 4 canali
9-Ch d 1-504 Modalità DMX 9 canali
iLS iLS 1-4 Imposta la modalità ILS
C-- (colore statico)	C 1-29		1: Rosso 2: Verde 3: Blu 4: Bianco5: Giallo 6: Magenta 7: Rosa chiaro 8: Ciano9: Verde menta 10: Bianco ad alta potenza 11: Sol 12: Schiuma di mare13: Turchese 14: Arancio 15: Celeste 16: Rosa acceso17: Lime 18: Oceano 19: Rosa bambino 20: Oro vivo21: Azzurro 22: Lavanda 23: Arancio sfumato 24: Fucsia25: 2700K 26: 3500K 27: 4000K 28: 5000K29: 6000K
P-- (programma automatico)	P 1		Cambio a 4 colori
	P 2		Impulso a 4 colori
	P 3		Cambio a 29 colori
	P 4		Impulso a 29 colori
S--	S. 1-100		Velocità del programma automatico
Snd (attivazione sonore)	Snd1		Cambio a 4 colori
	Snd2		Cambio a 29 colori
SEnS	u 0-100 Sensibilità sonora
u-- (colore personalizzato)	r. 0-255		Combinazione di rosso, verde, blu, e bianca per un colore statico personalizzato
	g. 0-255
	b. 0-255
	w. 0-255
diN (velocità dimmer)	oFF		Impostazioni velocità dimmer
	diN1
	diN2
	diN3
SEr (Infrarosso)	ir	on	Attivazione/disattivazione controllo a infrarossi
		off
	rEST	yes	Ripristina le impostazioni di fabbrica
		no
Temp	—		Mostra la temperatura

Collegamento DMX

COREpar Q60 ILS può funzionare con un controller DMX. Le istruzioni per il collegamento e la configurazione di questa unità sono contenute nel Manuale Utente. Se non si ha familiarità con il DMX, scaricare DMX Primer all'indirizzo www.chauvetdj.com.

Indirizzo iniziale

Per assicurare il completo accesso a tutti i canali in ciascuna modalità DMX, l'indirizzo maggiormente raccomandato è 504.

Collegamento Master/Slave

In modalità Master/Slave, COREpar Q60 ILS utilizza il collegamento dati DMX. Le istruzioni per il collegamento e la configurazione di questa unità per il funzionamento Master/Slave sono contenute nel Manuale Utente.

Collegamento ILS

COREpar Q60 ILS usa il collegamento dati DMX e l'USB D-Fi per la connessione wireless al sistema ecologico Integrated Lighting System (ILS) (in attesa di brevetto). Per maggiori informazioni sulla configurazione di COREpar Q60 ILS in modalità ILS, fare riferimento al Manuale d'uso disponibile su www.chauvetdj.com.

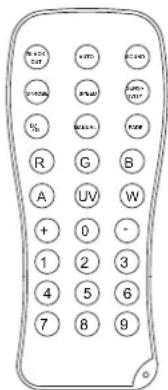

IRC-6

COREpar Q60 ILS è totalmente compatibile con il Telecomando a infrarossi (IRC-6) di CHAUVET DJ. Per maggiori informazioni sul Telecomando a infrarossi, o per scaricarne le relative istruzioni, visitare il sito Web www.chauvetdj.com.

R G B A UV W + 0 - 1 2 3 4 5 6 7 8 9

Button Function

	Attiva/disattiva i LED
	Abilita le modalità snap e dissolvenza
	Attiva la modalità sonora
	Aumenta e diminuisce la velocità
	Regola la sensibilità sonora
	Programma di dissolvenza
	regola la velocità dello strobo
	regola la luminosità
	regolare la percentuale dei colori rosso, verde, blu e bianco
<0>-<9>	1=C1	2=C20	3=C5	4=C2	5=C8
	6=C3	7=C23	8=C6	9=C11	0=C4
<+>	Aumenta i valori dei controlli come descritto sopra
<->	Diminuisce i valori dei controlli come descritto sopra

Connettività D-Fi USB

COREpar Q60 ILS può diventare un ricetrasmettitore wireless D-Fi utilizzando il D-Fi USB di CHAUVET DJ. È sufficiente impostare il DIP switch del canale di ricezione/ trasmissione dell'unità, collegarla alla porta USB e poi impostare funzione e indirizzo DMX. Le istruzioni complete per il collegamento e la configurazione di questa unità per il funzionamento D-Fi USB sono contenute nel Manuale Utente.

ATTENZIONE! Nella porta USB collegare SOLO un D-Fi USB. In caso contrario l'unità potrebbe danneggiarsi.

Dopo il collegamento, D-Fi USB prende il controllo del prodotto. DMX cablato, controllo manuale del display / pulsanti del menù ed IRC-6 non saranno disponibili fino a quando D-Fi USB non verrà scollegato. I livelli di priorità sono:

1. D-Fi USB
2. DMX cablato
3. Telecomando IRC-6
4. Display digitale manuale / Pulsanti del menù

Modalità Master/Slave (D-Fi USB)

Il D-Fi USB consente a un singolo COREpar Q60 ILS ("master") di controllare il funzionamento di uno o più COREpar Q60 ILS ("slave") senza necessità di un controller DMX o cavi DMX. L'unità master (trasmettitore) sarà impostata per funzionare in modalità indipendente, mentre l'unità slave (ricevitore) sarà impostata per funzionare in modalità DMX. Una volta impostate e collegate, le unità slave funzioneranno in sincronia con l'unità master. Configurare le unità come indicato di seguito.

Unità slave:

1. Premere ripetutamente fino a visualizzare sul display 9-Ch.
2. Premere .
3. Utilizzare oppure per impostare l'indirizzo iniziale su d 1.
4. Premere
5. Impostare il D-Fi USB per ricevere su un canale specifico, 1-16.
6. Collegare il D-Fi USB.
7. Terminare l'impostazione e il collegamento di tutte le unità slave.

Unità master:

1. Impostare l'unità master per il funzionamento in modalità indipendente.
2. Impostare il D-Fi USB per trasmettere sul canale D-Fi su cui le unità slave stanno ricevendo.

3. Collegare il D-Fi USB.

4. Tutte le unità devono avere la stessa impostazione della caratteristica DMX, lo stesso indirizzo DMX e lo stesso canale D-Fi.
   • Per trasmettere, configurare tutte le unità slave prima di configurare l'unità master

5. Non collegare mai un controller DMX a un canale D-Fi configurato per il funzionamento Master/Slave perché potrebbe interferire con i segnali del master.

Modalità ILS

ILS (Sistema di illuminazione integrato) fornisce 4 modalità che si sincronizzano con la GigBAR MOVE+ILS: Modalità 1 e 3 si sincronizzano con il lato 1 della GigBAR MOVE+ILS, mentre le modalità 2 e 4 si sincronizzano con il lato 2 della GigBAR MOVE+ILS. Quando collegati, gli effetti si sincronizzeranno con l'effetto più simile sul lato selezionato della GigBAR MOVE+ILS: gli effetti Kinta si sincronizzeranno con uno dei Kinta, le teste mobili si sincronizzeranno con una delle teste mobili, e gli effetti wash si sincronizzeranno con uno dei par. Gli effetti laser si sincronizzeranno con il laser e gli effetti stroboscopici si sincronizzeranno con gli effetti stroboscopici indipendentemente dalla modalità ILS.

Questo prodotto si sincronizzerà con par sul lato selezionato di GigBAR MOVE+ILS.

Per impostare COREpar Q60 ILS in modo che risponda ad un segnale ILS:

1. Premere ripetutamente fino a visualizzare sul display iLS_.
2. Utilizzare oppure per selezionare da iLS1 (lato 1), iLS2 (lato 2), iLS3 (lato 1), o iLS4 (lato 2).
3. Premere .

Valori DMX

4-Ch	9-Ch	Funzione	Valore	Percentuale/Impostazione
1	1	Rosso	000 ⇔ 255	0–100%
2	2	Verde	000 ⇔ 255	0–100%
3	3	Blu	000 ⇔ 255	0–100%
4	4	Bianco	000 ⇔ 255	0–100%
-	5	Macro colori	000 ⇔ 010	Nessuna funzione
			011 ⇔ 255	Macro colori
-	6	Stroboscopio(in Can. 7 é 000 ⇔ 031)	000 ⇔ 015	Nessuna funzione
			016 ⇔ 255	Stroboscopio, da lento a veloce
		Velocità programma(in Can. 7 é 032 ⇔ 223)	000 ⇔ 255	Velocità programma, da lento a veloce
		Sensibilità sonora(in Can. 7 é 224 ⇔ 255)	000 ⇔ 010	Sensibilità sonora disattivata
			011 ⇔ 255	Sensibilità sonora, da basso ad alto
-	7	Programma	000 ⇔ 031	Nessuna funzione
			032 ⇔ 063	Effetto impulso, 0–100% (se i Can. 1-4 sono attivi)
			064 ⇔ 095	Effetto impulso, 100–0% (se i Can. 1-4 sono attivi)
			096 ⇔ 127	Effetto impulso, 100–0–100% (se i Can. 1-4 sono attivi)
			128 ⇔ 159	Impulso automatico a 4 colori
			160 ⇔ 191	Cambio automatico a 4colori
			192 ⇔ 223	Cambio automatico a 29 colori
			224 ⇔ 255	Cambio attivazione sonore a 29 colori
-	8	Dimmer	000 ⇔ 255	0–100%
-	9	Velocità dimmer	000 ⇔ 051	Velocità dimmer impostata da display
			052 ⇔ 101	Modalità dimmer disattivata
			102 ⇔ 152	Modalità velocità dimmer 1 (veloce)
			153 ⇔ 203	Modalità velocità dimmer 2 (media)
			204 ⇔ 255	Modalità velocità dimmer 3 (lenta)
