BEDIENUNGSANLEITUNG COREpar Q60 ILS Chauvet

Über diese Schnellanleitung

In der Schnellanleitung des COREpar Q60 ILS finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetdj.com das Benutzerhandbuch herunter.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration.

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler.

Sicherheitshinweise

Diese Sicherheitshinweise enthalten wichtige Informationen über die Montage, Verwendung und Wartung des Geräts.

• Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.

- Trennen Sie das Gerät von der Stromquelle, bevor Sie es reinigen oder die Sicherung auswechseln.

- NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.

- Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt ist.

- Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am Kabel.

- Bei Montage über Kopf immer ein Sicherungsseil verwenden.

- KEINE entflammbaren Materialien während des Betriebs in der Nähe des Geräts lagern.

- NIEMALS während des Betriebs das Gehäuse berühren, da dies sehr heiß wird.

• Die Spannung der Schukosteckdose, an die Sie das Gerät anschließen, muss sich innerhalb des Spannungsbereiches befinden, der auf dem Hinweisschild oder dem rückwärtigen Bedienfeld des Geräts angegeben ist.

- Dieses Gerät darf nur im Innenbereich verwendet werden. (IP20) Um das Risiko von Bränden oder elektrischen Schlägen zu vermeiden, dürfen Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen.

• Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von 50 cm zu den angrenzenden Flächen.

- Stellen Sie sicher, dass die Lüftungsöffnungen im Gehäuse des Geräts nicht verschlossen sind.

• Schließen Sie dieses Gerät niemals an einen Dimmer oder Regelwiderstand an.

- Achten Sie beim Auswechseln der Sicherung darauf, den gleichen Typ mit den gleichen Werten zu verwenden.

- Das Gerät NUR an den Hänge-/Befestigungsbügeln oder Griffen tragen.

• Die maximal zulässige Umgebungstemperatur beträgt 40 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.

- Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.

- Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.

- Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Kontakt

Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie im Contact Us am Ende dieses QRG.

Packungsinhalt

• COREpar Q60 ILS

- Magnetische linse

- Netzkabel

- Schnellanleitung

Start

Packen Sie Ihren COREpar Q60 ILS aus und überprüfen Sie, ob Sie alle Teile unbeschädigt erhalten haben. Wenn die Verpackung beschädigt ist, benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch Chauvet.

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Serienschaltung der Geräte

Bis zu 9 COREpar Q60 ILS Produkte mit 120 V oder 17 Produkte mit 230 V verbinden. Überschreiten Sie niemals diese Anzahl. Power-Link-Kabel können separat erworben werden.

Auswechseln der Sicherung

1. Trennen Sie das Gerät vom Stromnetz.
2. Klemmen Sie die Spitze eines Flachkopfschraubendrehers in den Schlitz des Sicherungshalters.
3. Hebeln Sie die Sicherheitsabdeckung vom Gehäuse ab.
4. Entfernen Sie die durchgebrannte Sicherung von der Klemme am Vorderteil der Sicherheitsabdeckung, und ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.
5. Stecken Sie den Sicherungshalter wieder zurück, und schließen Sie das Gerät an das Stromnetz an.

Montage

Lesen Sie vor der Montage dieses Geräts in jedem Fall die Sicherheitshinweise.

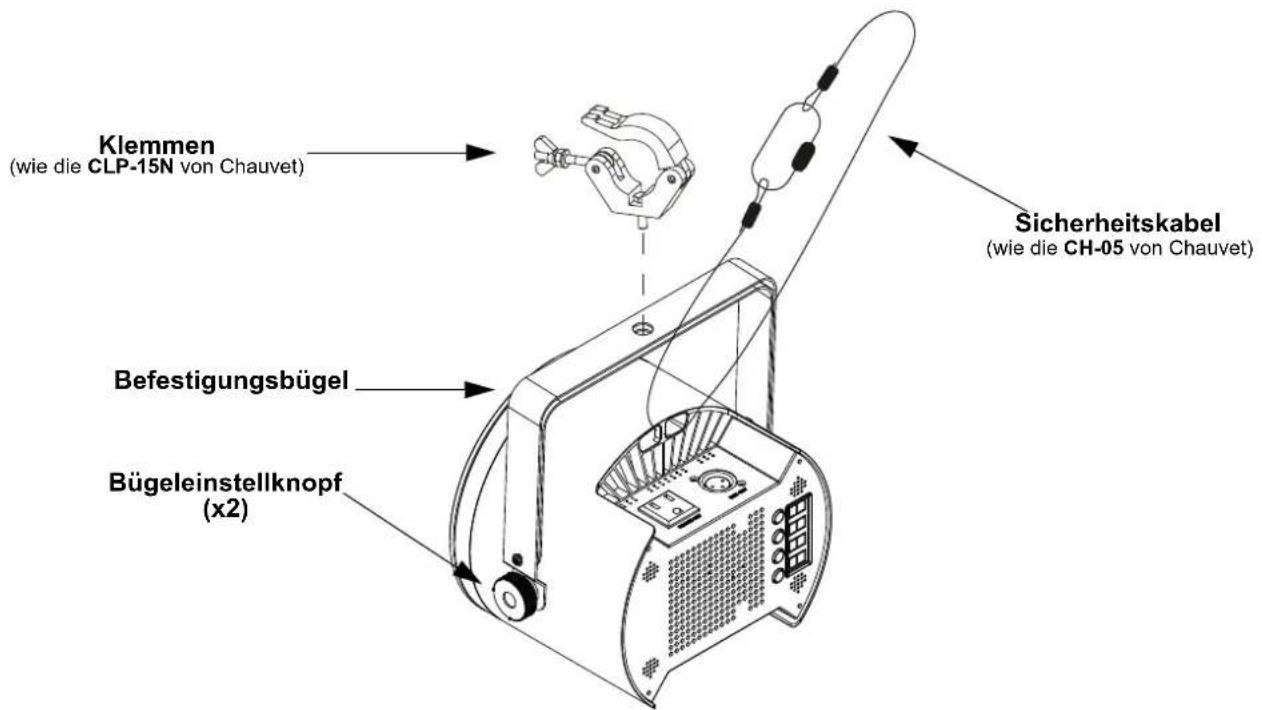

Montageansicht

Klemmen (wie die CLP-15N von Chauvet) Befestigungsbügel Bügeleinstellknopf (x2) Sicherheitskabel (wie die CH-05 von Chauvet)

Beschreibung des Bedienfelds

Taste Funktion
	Wählt einen Betriebsmodus oder verlässt die aktuelle Menüoption
	Damit navigieren Sie durch die Menüpunkte nach oben und erhöhen den numerischen Wert der entsprechenden Funktionen
	Damit navigieren Sie durch die Menüpunkte nach unten und verringern den numerischen Wert der entsprechenden Funktionen

Aktiviert eine Menüoption oder einen ausgewählten Wert

Menükarte

Die neueste Menükarte finden Sie auf der COREpar Q60 ILS-Produktseite unter www.chauvetdj.com.

Hauptebene Programmierebenen Beschreibung
4-Ch d 1-509 4-Kanal DMX-Modus
9-Ch d 1-504 9-Kanal DMX-Modus
iLS iLS 1-4 Stellt den ILS-Modus fest
C--(Statische Farbe)	C 1-29		1: Rot 2: Grün 3: Blau 4: Weiß5: Gelb 6: Magentarot 7: Hellrosa 8: Kobaltblau9: Minzgrün 10: Warmweiß 11: Sol 12: Meerschaum13: Türkis 14: Orange 15: Babyblau 16: Kräftiges Rosa17: Neongrün 18: Ozeanblau 19: Babyrosa 20: Goldrute21: Himmelblau 22: Lavendelfarben 23: Blasses Orange 24: Hibiskusrot25: 2700K 26: 3500K 27: 4000K 28: 5000K29: 6000K
P--(Automatische Programme)	P 1		4-Farben Snap
	P 2		4-Farben Pulse
	P 3		29-Farben Snap
	P 4		29-Farben Pulse
S--	S. 1-100		Automatische Programmgeschwindigkeit
Snd (Musiksteuerung)	Snd1		4-Farben Snap
	Snd2		29-Farben Snap
SEnS	u 0-100 Musikempfindlichkeit
u--(Benutzer-definierte Farben)	r. 0-255		Kombiniert rot, grün, blau, und weiß für eine Benutzerdefinierte statische Farbe
	g. 0-255
	b. 0-255
	w. 0-255
diN(Dimmer-geschwind-igkeit)	oFF		Stellt die Dimmergeschwindigkeit ein
	diN1
	diN2
	diN3
SEr(Infrarot)	ir	on	Aktiviert/deaktiviert Infrarotsteuerung
		off
	rEST	yes	Zurücksetzen auf Werkseinstellung
		no
Temp	—		Zeigt die Temperatur an

DMX-Verbindung

Der COREpar Q60 ILS kann mit einem DMX-Controller betrieben werden. Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb im DMX-Modus finden Sie im Benutzerhandbuch. Wenn Sie mit DMX nicht vertraut sind, laden Sie "DMX - Eine Einführung" unter www.chauvetdj.com herunter.

Startadresse

Um einen vollständigen Zugang zu allen Kanälen in jedem DMX-Modus zu gewährleisten, beträgt die höchste empfohlene DMX-Adresse 504.

Master/Slave-Schaltung

Der COREpar Q60 ILS verwendet für seinen Master/Slave-Modus eine DMX-Datenverbindung. Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb im Master/Slave-Modus finden Sie im Benutzerhandbuch.

ILS-Verbindung

Der COREpar Q60 ILS greift die DMX-Datenverbindung und D-Fi USB für eine Drahtlosverbindung zum Integrated Lighting System (ILS)-Ökosystem auf (Patent ausstehend). Weitere Informationen zur Konfiguration des COREpar Q60 ILS im ILS-Modus finden Sie im Benutzerhandbuch unter www.chauvetdj.com.

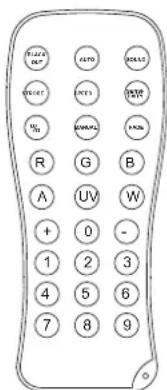

IRC-6

Der COREpar Q60 ILS ist vollständig kompatibel mit der Infrarot-Fernbedienung (IRC-6) von CHAUVET DJ. Weitere Informationen zur IRC-6 oder herunterladbare Anweisungen finden Sie unter www.chauvetdj.com.

MUSK RUN FATH WHAG SWEET PCTS WINS WHAPL FAN R G B A UV W + 0 - 1 2 3 4 5 6 7 8 9

Button Function
	Schaltet LEDs ein/aus
	Aktiviert Snap- und Fade-Modi
	Damit wird der Musiksteuerungs- Modus aktiviert
	Erhöht und verringert die Geschwindigkeit
	Damit wird die Musikempfindlichkeit eingestellt
	Fade-Programm
	passt die Blitzgeschwindigkeit an
<%> passt	die Helligkeit an
	Passen Sie den Prozentsatz der Farben Rot, Grün, Blau und Weiß an
<0>-<9>	1=C1	2=C20	3=C5	4=C2	5=C8
	6=C3	7=C23	8=C6	9=C11	0=C4
<+>	Erhöht wie oben beschrieben die Werte für die Bedienelemente
<->	Verringert wie oben beschrieben die Werte für die Bedienelemente

D-Fi USB Konnektivität

Der COREpar Q60 ILS kann mit einem D-Fi USB von CHAUVET DJ in einen drahtlosen D-Fi Transceiver umgewandelt werden. Stellen Sie dazu einfach den DIP-Schalter auf den Kanal des D-Fi Transceivers ein, stecken Sie das Gerät in den USB-Anschluss ein und stellen Sie anschließend die DMX-Eigenschaften sowie die DMX-Adresse ein. Weitere Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb mit D-Fi USB finden Sie im Benutzerhandbuch.

ACHTUNG! KEIN anderes Gerät als einen D-Fi USB in den USB-Anschluss einstecken. Dies könnte zu Beschädigungen des Produkts führen.

Nach dem Einstecken übernimmt der D-Fi USB die Steuerung des Geräts. Drahtgebundenes DMX, manuelle Bedienelemente und Menüschaltflächen sowie IR-Fernbedienung sind deaktiviert, bis Sie den D-Fi USB wieder ausstecken. Die Prioritätenebenen sind wie folgt verteilt:

1. D-Fi USB
2. Drahtgebundenes DMX
3. Fernbedienung IRC-6
4. Manuelle Bedienelemente und Menüschaltflächen

Master/Slave-Modus (D-Fi USB)

Der D-Fi USB ermöglicht einem einzigen COREpar Q60 ILS-Gerät (das Master-Gerät) die Aktionen eines oder mehrerer COREpar Q60 ILS-Geräte (die Slave-Geräte) anzusteuern, ohne einen DMX-Controller oder DMX-Kabel verwenden zu müssen. Das Master-Gerät (Sender) wird so eingerichtet, dass es entweder im Einzelplatzmodus betrieben wird, während die Slave-Geräte (Empfänger) so eingerichtet werden, dass sie im Slave-Modus arbeiten. Sobald dies eingestellt ist und alle Geräte verbunden sind, arbeiten die Slave-Geräte im Takt des Master-Geräts.

Konfigurieren Sie die Geräte wie unten angezeigt.

Slave-Geräte:

1. Drücken Sie wiederholt auf bis 9-Ch auf der Anzeige angezeigt wird.
2. Drücken Sie .
3. Verwenden Sie oder die Startadresse bis d 1 stellen.
4. Drücken Sie .
5. Stellen Sie den D-Fi USB so ein, dass er auf einem bestimmten Kanal empfangen kann (1–16).
6. Schließen Sie den D-Fi USB an.
7. Beenden Sie die Einstellungen und das Anschließen aller Slave-Geräte.

Master-Gerät:

1. Stellen Sie den Betrieb des Master-Geräts auf Einzelplatzmodus ein.
2. Stellen Sie den D-Fi USB so ein, dass er auf dem D-Fi-Kanal senden kann, auf dem die Slave-Geräte empfangen.
3. Schließen Sie den D-Fi USB an.

- Alle Geräte müssen auf die/den gleiche/n DMX-Eigenschaften, DMX-Adresse und D-Fi-Kanal eingestellt sein.

• Konfigurieren Sie alle Slave-Geräte, bevor Sie das Master-Gerät für das Senden konfigurieren.
• Schließen Sie niemals einen DMX-Controller an einen D-Fi-Kanal an, der für einen Master/Slave-Betrieb konfiguriert ist, da der Controller die Signale des Master-Geräts stören kann.

ILS-Modus

ILS (Integrated Lighting System) bietet 4 Modi, die mit dem GigBAR MOVE+ILS synchronisiert werden: Modi 1 und 3 synchronisieren mit Seite 1 des GigBAR MOVE+ILS, wohingegen Modi 2 und 4 mit Seite 2 des GigBAR MOVE+ILS synchronisiert werden. Bei einer Verknüpfung werden die Effekte mit dem ähnlichsten Effekt an der ausgewählten Seite des GigBAR MOVE+ILS synchronisiert: Kinta-Effekte werden mit einem der Kinta-Geräten synchronisiert, Moving Heads mit einem der Moving Heads und Wash-Effekte mit einer der PAR-Kannen. Laser-Effekte werden mitdem Laser synchronisiert und Stroboskopeffekte mit den Stroboskopeffekten, unabhängig vom ILS-Modus.

Dieses Gerät wird mit den par an der ausgewählten Seite des GigBAR MOVE+ILS.

So konfigurieren Sie den COREpar Q60 ILS für die Reaktion auf ein ILS-Signal:

1. Drücken Sie wiederholt auf bis iLS_ auf der Anzeige angezeigt wird.
2. Verwenden Sie oder um aus iLS1 (Seite 1), iLS2 (Seite 2), iLS3 (Seite 1), oder iLS4 (Seite 2) auswählen.
3. Drücken Sie

DMX-Werte

4-Ch	9-Ch	Funktion	Wert	Prozent/Einstellung
1	1	Rot	000 ⇔ 255	0–100%
2 2	Grün 0	00 ⇔ 255 0–100%
3	3	Blau	000 ⇔ 255	0–100%
4 4	Weiß 0	00 ⇔ 255 0–100%
-5	Farbmakros		000 ⇔ 010	Keine Funktion
			011 ⇔ 255	Farbmakros
-	6	Stroboskop(wenn K. 7 ist 000 ⇔ 031)	000 ⇔ 015	Keine Funktion
			016 ⇔ 255	Stroboskop, langsam bis schnell
		Programmgeschwindigkeit(wenn K. 7 ist 032 ⇔ 223)	000 ⇔ 255	Programmgeschwindigkeit, langsam bis schnell
		Musikempfindlichkeit(wenn K. 7 ist 224 ⇔ 255)	000 ⇔ 010	Musikempfindlichkeit aus
			011 ⇔ 255	Musikempfindlichkeit, niedrig bis hoch
-7	Programm		000 ⇔ 031	Keine Funktion
			032 ⇔ 063	Pulse-Effekt, 0–100% (wenn K. 1-4 aktiv sind)
			064 ⇔ 095	Pulse-Effekt, 100–0% (wenn K. 1-4 aktiv sind)
			096 ⇔ 127	Pulse-Effekt, 100–0–100% (wenn K. 1-4 aktiv sind)
			128 ⇔ 159	Automatischer 4-Farben-Impuls
			160 ⇔ 191	Automatische 4-Farben Snap
			192 ⇔ 223	Automatische 29-Farben Snap
			224 ⇔ 255	Musiksteuerung 29-Farben Snap
-	8	Dimmer	000 ⇔ 255	0–100%
-9	Dimmergeschwindigkeit		000 ⇔ 051	Dimmergeschwindigkeit von Anzeige eingestellt
			052 ⇔ 101	Dimmergeschwindigkeits-Modus aus
			102 ⇔ 152	Dimmergeschwindigkeits-Modus 1 (schnell)
			153 ⇔ 203	Dimmergeschwindigkeits-Modus 2 (mittelschnell)
			204 ⇔ 255	Dimmergeschwindigkeits-Modus 3 (langsam)
