MANUAL DE USUARIO COREpar Q60 ILS Chauvet

La Guía de referencia rápida (GRR) del COREpar Q60 ILS contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el manual de usuario de www.chauvetdj.com para una información más detallada.

Exención de responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.

Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration.

Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Notas de seguridad

Estas notas de seguridad incluyen información importante sobre el montaje, uso y mantenimiento.

• Conecte este producto SOLO a un circuito con toma de tierra y protegido.
• Desconecte siempre de la alimentación antes de la limpieza o sustitución del fusible.
• NO mire a la fuente de luz cuando el producto esté encendido.
• Asegúrese de que el cable de alimentación no está retorcido ni estropeado.
• Nunca desconecte este producto de la alimentación tirando del cable.
• Cuando monte este producto en alto, use un cable de seguridad.
• NO permita la presencia de materiales inflamables cerca de la unidad cuando esté en funcionamiento.

• NO toque este producto cuando esté en funcionamiento, pues podría estar caliente.

• La tensión del enchufe al que conecte este producto ha de estar en el rango establecido en el grabado o en el panel posterior del producto.

• ¡Este producto es para uso en interiores solamente! (IP20) Para evitar riesgos de incendio o descarga, no exponga este producto a la lluvia o la humedad.
• Monte siempre este producto en una ubicación con ventilación adecuada, al menos a 20 in (50 cm) de superficies adyacentes.
• Asegúrese de que ninguna ranura de ventilación en la carcasa de la unidad queda bloqueada.
• Nunca conecte este producto a un atenuador o reostato.
• Sustituya el fusible con uno del mismo tipo y categoría.
• Use SOLAMENTE los soportes de colgar/montar o el listón para mover este producto.
• La temperatura ambiente máxima es de 104 °F (40 °C). No haga funcionar este producto a temperaturas más altas.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
• NO abra este producto. No contiene piezas reparables por el usuario.
• Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Consulte Contact Us al final de este GRR para información de contacto.

Qué va incluido

• COREpar Q60 ILS

- Cable de alimentación

- Lente magnética

- Guía de referencia rápida

Para empezar

Desembale su COREpar Q60 ILS y asegúrese de que ha recibido todas las partes en buen estado. Si la caja o los componentes parecen dañados, notifíqueselo inmediatamente al transportista, no a Chauvet.

Corriente alterna

Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100–240 VCA, 50/60 Hz.

Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.

Alimentación en cadena

Es posible enlazar hasta 9 productos COREpar Q60 ILS a 120 V o 17 productos a 230 V. Nunca exceda este número. Los cables de alimentación en cadena se pueden adquirir por separado.

Sustitución del fusible

1. Desconecte el producto de la alimentación.
2. Haga cuña con la punta de un destornillador plano en la ranura del portafusibles.
3. Saque la tapa de seguridad de la carcasa.
4. Quite el fusible fundido de la sujeción en la parte frontal de la tapa de seguridad y sustituya el fusible con otro del mismo tipo y categoría.
5. Vuelva a insertar el portafusibles y conecte de nuevo la alimentación.

Montaje

Antes de montar este producto, lea las Notas de seguridad.

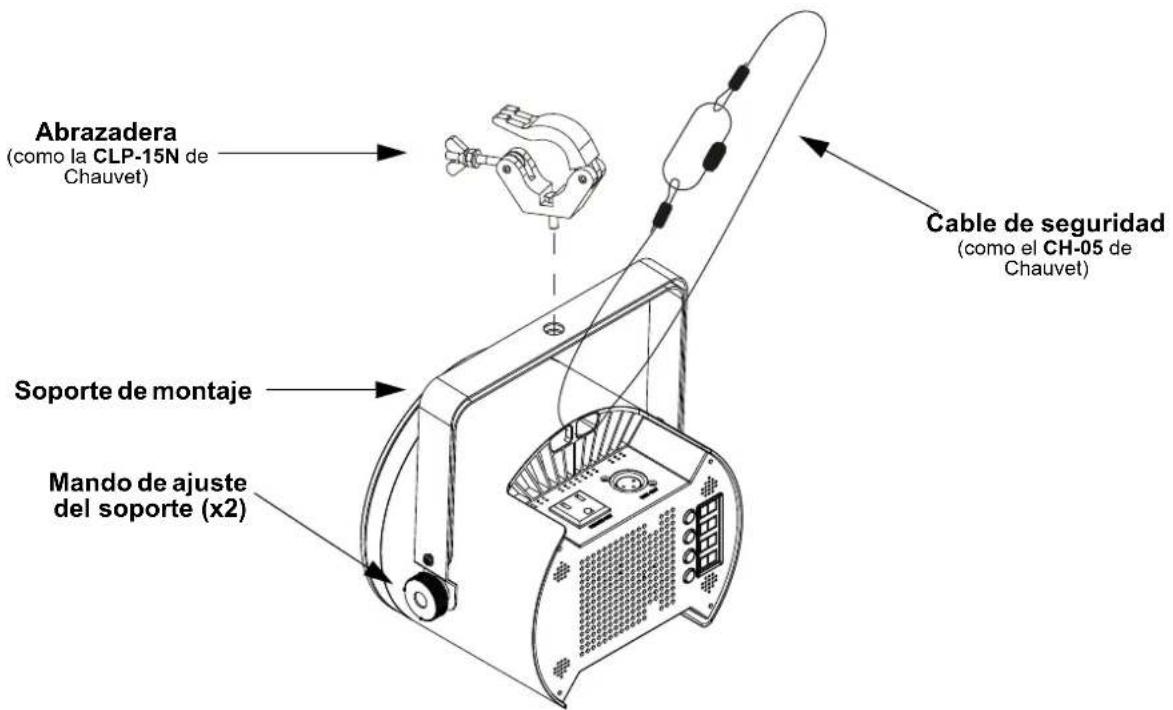

Diagrama de montaje

Abrazadera (como la CLP-15N de Chauvet) Soporte de montaje Mando de ajuste del soporte (x2) Cable de seguridad (como el CH-05 de Chauvet)

Descripción del panel de control

Botón Función
	Sale del menú o función actual
	Navega hacia arriba por la lista de menú y aumenta el valor numérico cuando está en una función
	Navega hacia abajo por la lista de menú y disminuye el valor numérico cuando está en una función
	Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada

Mapa de menú

Consulte la página del producto COREpar Q60 ILS en www.chauvetdj.com para ver el último mapa de menú.

Nivel principal	Niveles de programación		Descripción
4-Ch d 1-509 Modo DMX de 4 canales
9-Ch d 1-504 Modo DMX de 9canales
iLS iLS 1-4 Establece el modo ILS
C-- (Color estático)	C 1-29		1: Rojo 2: Verde 3: Azul 4: Blanco5: Amarillo 6: Magenta 7: Rosa Claro 8: Cian9: Verde menta 10: Blanco alta potencia 11: Sol 12: Espuma de mar13: Turquesa 14: Naranja 15: Azul claro 16: Rosa calido17: Lima 18: Océano 19: Rosa pálido 20: Amarillo dorado21: Celeste 22: Lavanda 23: Naranja desvaído 24: Fucsia25: 2700K 26: 3500K 27: 4000K 28: 5000K29: 6000K
P-- (Programas automáticos)	P 1		Cambio de 4 colores
	P 2		Pulso de 4 colores
	P 3		Cambio de 29 colores
	P 4		Pulso de 29 colores
S--	S. 1-100		Velocidad de programas automáticos
Snd (Activo por sonido)	Snd1		Cambio de 4colores
	Snd2		Cambio de 29 colores
SEnS	u 0-100 Sensibilidad al sonido
u-- (Color personalizado)	r. 0-255		Combina rojo, verde, azul, y blanco para un color estático personalizado
	g. 0-255
	b. 0-255
	w. 0-255
diN (Velocidad de atenuador)	oFF		Establece el velocidad de atenuador
	diN1
	diN2
	diN3
SEt (Infrarrojo)	ir	on	Activa o desactiva el control infrarrojo
		off
	rEST	yes	Restablecer a los valores predeterminados de fábrica
		no
Temp	—		Muestra la temperatura

Enlace DMX

El COREpar Q60 ILS puede funcionar con un controlador DMX cuando se enlaza por conexiones serie DMX. Las instrucciones para conectar y configurar este producto para funcionamiento DMX están en el Manual de usuario. Si no está familiarizado con DMX, descargue el Manual DMX de www.chauvetdj.com.

Dirección de inicio

Para asegurarse acceso total a todos los canales en cada modo DMX, la dirección DMX más recomendable es 504.

Conexión Maestro/Esclavo

El COREpar Q60 ILS usa la conexión de datos DMX para su modo Maestro/Esclavo. Las instrucciones para conectar y configurar este producto para funcionamiento Maestro/Esclavo están en el Manual de usuario.

Conexión ILS

El COREpar Q60 ILS utiliza la conexión de datos DMX y el D-Fi USB para la conexión inalámbrica al ecosistema Integrated Lighting System (ILS) (patente en trámite). Si desea más información sobre la configuración de COREpar Q60 ILS en el modo ILS, consulte el manual de usuario disponible en www.chauvetdj.com.

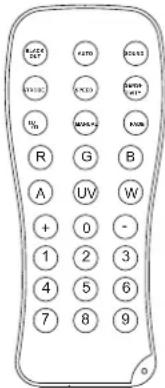

IRC-6

El COREpar Q60 ILS es totalmente compatible con el control remoto por infrarrojos (IRC-6) de CHAUVET DJ. Para información adicional sobre el IRC-6 o para descargar las instrucciones, consulte www.chauvetdj.com.

	Button Function
		Apaga/enciende los LED
		Habilita los modos de salto y fade
		Activa el modo activo por sonido
		Aumenta y disminuye la velocidad
		Adjusta la sensibilidad al sonido
		Programa de desvanecimiento
		ajusta la velocidad de la luz estroboscópica
	<%> ajusta el brillo
		ajustar el porcentaje de colores rojo, verde, azul y blanco
	<0>-<9>	1=C1	2=C20	3=C5	4=C2 5=C8
		6=C3	7=C23	8=C6	9=C11 0=C4
	<+>	Aumenta el valor de los controles como se indica arriba
	<->	Disminuye el valor de los controles como se indica arriba

Conectividad D-Fi USB

El COREpar Q60 ILS tiene la capacidad de convertirse en un receptor/transmisor D-Fi inalámbrico utilizando el D-Fi USB de CHAUVET DJ. Simplemente configure el conmutador DIP para el canal de recepción/transmisión del D-Fi, enchúfelo en el puerto USB y luego configure la personalidad DMX del producto y la dirección DMX. Consulte las demás instrucciones para conectar y configurar este producto para funcionamiento del D-Fi USB en el Manual de usuario.

¡ADVERTENCIA! NO enchufe nada que no sea un D-Fi USB en el puerto USB. Si lo hace, podría producir daños al producto.

Una vez conectado, el D-Fi USB tomará el control del producto. El DMX por cable, el control de pantalla manual/botones de menú y el IRC-6 no estarán disponibles hasta que desconecte el D-Fi USB. Los niveles de prioridad son:

1. D-Fi USB
2. DMX por cable
3. Mando a distancia IRC-6
4. Control de pantalla manual/botones de menú

Modo maestro/esclavo (D-Fi USB)

El D-Fi USB permite que un solo producto COREpar Q60 ILS (el «maestro»), controle las acciones de uno o más productos COREpar Q60 ILS (los «esclavos») sin necesidad de un controlador DMX ni de cables DMX. El maestro (transmisor) se configurará para funcionar en modo independiente, mientras que los productos esclavo (receptor) se configurarán para funcionar en modo esclavo. Una vez configurados y conectados, los productos esclavo funcionarán al unisono con el producto maestro.

Configure los productos como se indica a continuación.

Productos esclavo:

1. Pulse repetidamente hasta que aparezca 9-Ch en la pantalla.
2. Pulse .
3. Utilice o para configurar la dirección de inicio a d 1.
4. Pulse .
5. Configure el D-Fi USB para recibir en un canal específico, 1–16.
6. Conecte el D-Fi USB.
7. Termine de configurar y conectar todos los productos esclavo.

Producto maestro:

1. Configure el producto maestro para que funcione en modo Independiente.
2. Configure el D-Fi USB para transmitir en el canal D-Fi en el que estén recibiendo los esclavos.
3. Conecte el D-Fi USB.

• Todos los productos deben configurarse con la misma personalidad DMX, dirección DMX y canal D-Fi.
• Configure todos los productos esclavo antes de configurar al maestro para transmitir.
• Nunca conecte un controlador DMX a un canal D-Fi configurado para funcionamiento maestro/esclavo, porque el controlador puede interferir con las señales del maestro.

Modo ILS

El ILS (Integrated Lighting System) dispone de 4 modos que se sincronizan con el GigBAR MOVE+ILS: los modos 1 y 3 se sincronizan con el lado 1 del GigBAR MOVE+ILS, mientras que los modos 2 y 4 se sincronizan con el lado 2 del GigBAR MOVE+ILS. Cuando estén vinculados, los efectos se sincronizarán con el efecto más parecido del lado seleccionado del GigBAR MOVE+ILS: los efectos de Kinta se sincronizarán con uno de los Kintas, las cabezas móviles se sincronizarán con una de las cabezas móviles y los efectos de baño de luz se sincronizarán con uno de los reflectores. Los efectos láser se sincronizarán con el láser y los efectos de estroboscopio se sincronizarán con los efectos de estroboscopio, independientemente del modo del ILS.

Este producto se sincronizará con el par en el lado seleccionado del GigBAR MOVE+ILS.

Para configurar el COREpar Q60 ILS para responder a una señal ILS:

1. Pulse repetidamente hasta que aparezca iLS_ en la pantalla.
2. Utilice o para seleccionar entre iLS1 (lado 1), iLS2 (lado 2), iLS3 (lado 1), o iLS4 (lado 2).
3. Pulse .

Valores DMX

4-Ch	9-Ch	Función	Valor	Porcentaje/Configuración
1 1	Rojo 000 ⇔ 255 0–100%
2	2	Verde	000 ⇔ 255	0–100%
3	3	Azul	000 ⇔ 255	0–100%
4	4	Blanco	000 ⇔ 255	0–100%
-5	Macros de colores		000 ⇔ 010	Sin función
			011 ⇔ 255	Macros de colores
-	6	Estroboscopio (cuando C. 7 está 000 ⇔ 031)	000 ⇔ 015	Sin función
			016 ⇔ 255	Estroboscopio, lento a rápida
		Velocidad de programa (cuando C. 7 está 032 ⇔ 223)	000 ⇔ 255	Velocidad de programa, lento a rápida
		Sensibilidad al sonido (cuando C. 7 está 224 ⇔ 255)	000 ⇔ 010	Sensibilidad al sonido apagado
			011 ⇔ 255	Sensibilidad al sonido baja a alta
-7	Programa		000 ⇔ 031	Sin función
			032 ⇔ 063	Efecto pulso, 0–100% (cuando C. 1-4 están activos)
			064 ⇔ 095	Efecto pulso, 100–0% (cuando C. 1-4 están activos)
			096 ⇔ 127	Efecto pulso, 100–0–100% (cuando C. 1-4 están activos)
			128 ⇔ 159	Pulso automático de 4 colores
			160 ⇔ 191	Cambio automático de 4 colores
			192 ⇔ 223	Cambio automático de 29 colores
			224 ⇔ 255	Cambio de 29 colores activo por sonido
-	8	Atenuador	000 ⇔ 255	0–100%
-9	Velocidad de atenuador		000 ⇔ 051	Ajuste de la velocidad del atenuador desde la pantalla
			052 ⇔ 101	Modo velocidad del atenuador apagado
			102 ⇔ 152	Modo velocidad del atenuador 1 (rápida)
			153 ⇔ 203	Modo velocidad del atenuador 2 (intermedia)
			204 ⇔ 255	Modo velocidad del atenuador 3 (lenta)
