COREpar Q60 ILS - Lampe Chauvet - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de lampe	LED
Puissance	60 W
Flux lumineux	3000 lumens
Température de couleur	RGB
Modes de fonctionnement	DMX, autonome, maître/esclave
Connectivité	Entrée/sortie DMX, alimentation
Dimensions	250 x 250 x 250 mm
Poids	2.5 kg
Utilisation recommandée	Événements, concerts, installations permanentes
Maintenance	Nettoyage régulier de la lentille, vérification des connexions
Sécurité	Utiliser dans un environnement sec, éviter les chocs mécaniques
Garantie	2 ans
Accessoires inclus	Support de montage, câble d'alimentation

FOIRE AUX QUESTIONS - COREpar Q60 ILS Chauvet

Comment puis-je allumer la Chauvet COREpar Q60 ILS ?

Assurez-vous que la lampe est correctement branchée à une source d'alimentation. Utilisez le bouton d'alimentation situé à l'arrière de l'appareil pour l'allumer.

Que faire si la lampe ne s'allume pas ?

Vérifiez d'abord le câble d'alimentation et assurez-vous qu'il est bien connecté. Testez avec une autre prise pour éliminer un problème d'alimentation. Si la lampe ne s'allume toujours pas, contactez le support technique.

Comment ajuster la couleur de la lumière ?

Utilisez le panneau de contrôle de la lampe pour naviguer dans les options de couleur. Vous pouvez également utiliser un contrôleur DMX pour un ajustement plus précis.

La lampe émet-elle un bruit fort lors de l'utilisation ?

Un léger bruit de ventilateur est normal pour éviter la surchauffe. Si le bruit est excessif ou inhabituel, vérifiez si la lampe est encrassée ou si elle nécessite un entretien.

Comment mettre à jour le firmware de la Chauvet COREpar Q60 ILS ?

Téléchargez le dernier firmware depuis le site de Chauvet, puis suivez les instructions fournies dans le manuel d'utilisation pour effectuer la mise à jour.

Est-ce que la Chauvet COREpar Q60 ILS est compatible avec un contrôleur DMX ?

Oui, la Chauvet COREpar Q60 ILS est compatible avec les contrôleurs DMX. Assurez-vous de configurer correctement les adresses DMX sur la lampe et le contrôleur.

Quelle est la durée de vie de la lampe ?

La durée de vie de la Chauvet COREpar Q60 ILS est d'environ 50 000 heures, en fonction des conditions d'utilisation et de l'entretien.

Comment nettoyer la Chauvet COREpar Q60 ILS ?

Débranchez la lampe et utilisez un chiffon doux et sec pour nettoyer l'extérieur. Évitez d'utiliser des produits chimiques ou des solvants. Pour l'intérieur, il est recommandé de faire appel à un professionnel.

MODE D'EMPLOI COREpar Q60 ILS Chauvet

A propos de ce manuel

Le Manuel de Référence (MdR) du COREpar Q60 ILS reprend des informations de base sur cet appareil notamment en matière de montage, d'options de menu et de valeurs DMX. Veuillez télécharger le manuel d'utilisation à partir du site internet www.chauvetdj.com pour plus de détails.

Clause de non Responsabilité

Les informations et caractéristiques contenues dans ce MdR sont sujettes à modification sans préavis.

GARANTIE LIMITÉE

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration.

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes de Sécurité

Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien.

• Cet appareil DOIT être relié à un circuit mis à la terre et protégé.
• Toujours débrancher l'appareil de la source d'alimentation avant de le nettoyer ou de remplacer son fusible.
• NE PAS exposer directement les yeux à la source de lumière lorsque le produit est allumé.
• Veillez à ce que le cordon d'alimentation ne soit jamais pincé ou endommagé.
• Ne débranchez jamais cet appareil en tirant sur le cordon d'alimentation.
• En cas de montage de l'appareil en hauteur, veillez à toujours utiliser un câble de sécurité.
  • NE PAS laisser de produit inflammable à proximité de l'appareil lorsque celui-ci fonctionne.
  • NE PAS toucher au boîtier de l'appareil lorsqu'il est en fonctionnement, celui-ci pouvant être très chaud.

- La tension de la source d'énergie à laquelle est connecté cet appareil doit être dans la plage indiquée sur l'étiquette ou sur le panneau arrière de l'appareil.

- Cet appareil doit uniquement être utilisé en intérieur! (IP20) Afin d'éviter tout risque d'incendie ou de décharge électrique, veillez à n'exposer cet appareil ni à la pluie ni à l'humidité.

- Installez toujours cet appareil dans un endroit bien ventilé à au moins 50 cm (20 po) des surfaces adjacentes.

- Assurez-vous qu'aucune fente de ventilation de l'appareil n'est obstruée.

- Ne connectez jamais cet appareil à un variateur ou un rhéostat.

- Lors du remplacement du fusible, utilisez le même type et le même ampérage.

- Utilisez EXCLUSIVEMENT le support de suspension/fixation pour soulever cet appareil.

- La température ambiante maximale est de 40 °C (104 °F). Ne faites pas fonctionner cet appareil à des températures plus élevées.

- En cas de sérieux problèmes de fonctionnement, arrêtez l'appareil immédiatement.

- NE PAS ouvrir cet appareil. Il ne contient aucune pièce réparable par l'utilisateur.

- Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.

Contact

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Référez-vous à Contact Us à la fin de ce MdR pour obtenir des informations pour nous contacter.

Contenu

• COREpar Q60 ILS
• Lentille magnétique

• Cordon d'alimentation

• Manuel de référence

Préalable

Déballez votre COREpar Q60 ILS et assurez-vous que vous avez reçu toutes les pièces en bon état. Si la boîte et/ou son contenu semble endommagés, contactez immédiatement le transporteur, et non pas Chauvet.

Alimentation CA

Cet appareil est doté d'une alimentation universelle qui peut prendre en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Durant les périodes de non-utilisation, pour éviter toute usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.

Chainage électrique

Il est possible connecter jusqu'à 9 produits COREpar Q60 ILS à 120 V ou 17 produits à 230 V. Ne dépassez jamais ce nombre. Les cordons d'alimentation peuvent être achetés séparément.

Remplacement des fusibles

1. Débranchez l'appareil.
2. Calez la pointe d'un tournevis à tête plate dans la fente du porte-fusible.
3. Soulevez le capuchon de sécurité hors du boîtier.
4. Enlevez le fusible grillé logé dans le clip sur le devant du capuchon de sécurité et remplacez-le par un fusible de même type et de même ampérage.
5. Remettez le porte-fusible en place puis rebranchez.

Montage

Avant de monter cet appareil, veuillez lire les Consignes de Sécurité.

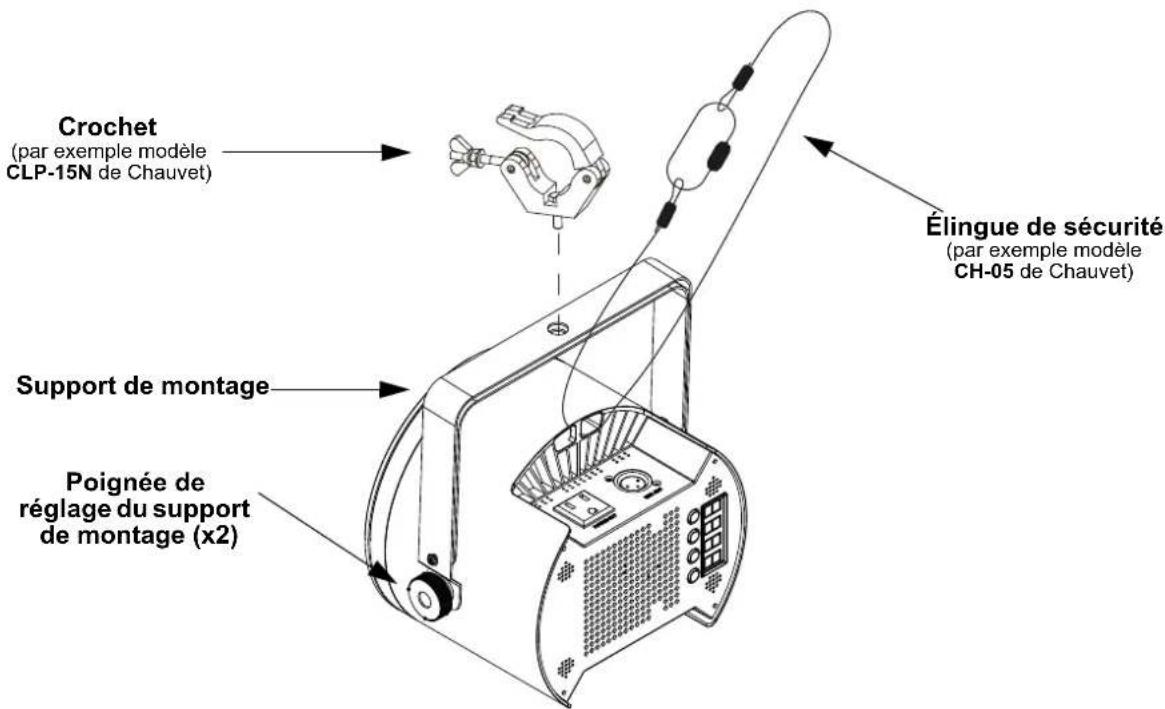

Schéma de montage

Crochet (par exemple modèle CLP-15N de Chauvet) Élingue de sécurité (par exemple modèle CH-05 de Chauvet) Support de montage Poignée de réglage du support de montage (x2)

Description du panneau de commande

Bouton Fonction
	Permet de sortir du menu ou de la fonction en cours
	Permet de naviguer vers le haut dans la liste du menu et d'incrémenter une valeur numérique dans une fonction
	Permet de naviguer vers le bas dans la liste du menu et de décrémenter une valeur numérique dans une fonction
	Active l'entrée de menu actuellement affichée ou confirme la valeur actuellement sélectionnée pour la fonction en cours de sélection

Menu carte

Reportez-vous à la page du produit COREpar Q60 ILS sur www.chauvetdj.com pour la dernière carte des menu.

Niveau Principal	Étapes de programmation		Description
4-Ch d 1-509 Mode DMX à 4 canaux
9-Ch d 1-504 Mode DMX à 9 canaux
iLS iLS 1-4 Définit le mode ILS
C--(Couleur statique)	C 1-29		1: Rouge 2: Vert 3: Bleu 4: Blanc5: Jaune 6: Magenta 7: Rose clair 8: Cyan9: Vert menthe 10: Blanc haute puissance 11: Sol 12: Écume13: Turquoise 14: Orange 15: Bleu chair 16: Rose vibrant17: Vert citron 18: Bleu océan 19: Rose clair 20: Jaune solidago21: Bleu ciel 22: Lavande 23: Orange pale 24: Fuschia25: 2700K 26: 3500K 27: 4000K 28: 5000K29: 6000K
P--(Programme automatique)	P 1		Accroche à 4 couleurs
	P 2		Pulsation à 4 couleurs
	P 3		Accroche à 29 couleurs
	P 4		Pulsation à 29 couleurs
S--	S. 1-100		Vitesse de programme automatique
Snd(Son actif)	Snd1		Accroche à 4 couleurs
	Snd2		Accroche à 29 couleurs
SEnS	u 0-100 Sensibilité au son
u--(Couleur personnalisée)	r. 0-255		Combinaison de rouge, vert, bleu, et le blanc pour une couleur statique personnalisée
	g. 0-255
	b. 0-255
	w. 0-255
diN(Vitesse de gradateur)	oFF		Paramétrage de vitesse de gradateur
	diN1
	diN2
	diN3
SEr(Infrarouge)	ir	on	Activer ou désactiver le contrôle infrarouge
		off
	rEST	yes	Réinitialiser aux paramètres d'usine
		no
Temp	—		Afficher la température

Chainage DMX

Le COREpar Q60 ILS peut fonctionner avec un contrôleur DMX. Les instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en DMX sont indiquées dans le manuel d'utilisation. Si vous n'êtes pas familier avec le protocole DMX, vous pouvez télécharger l'introduction au DMX à l'adresse www.chauvetdj.com.

Adresse de départ

Pour permettre un accès à l'ensemble des canaux de chaque mode DMX, l'adresse DMX maximale recommandée est 504.

Connexion maître/esclave

Le COREpar Q60 ILS utilise une connexion de données DMX pour le fonctionnement de son mode maître/esclave. Les instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en maître/esclave sont indiquées dans le manuel d'utilisation.

Connexion ILS

Le COREpar Q60 ILS utilise une connexion de données DMX et un D-Fi USB pour une connexion sans fil à l'écosystème Integrated Lighting System (ILS) (brevet en instance). Pour plus d'informations sur la configuration du COREpar Q60 ILS en mode ILS, veuillez vous référer au manuel d'utilisation disponible sur www.chauvetdj.com.

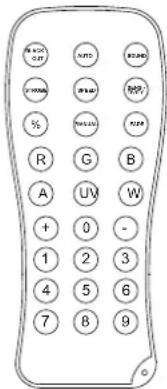

IRC-6

Le COREpar Q60 ILS est compatible avec la télécommande infra-rouge (IRC-6) de CHAUVET DJ. Pour plus d'informations sur l'IRC-6 ou pour télécharger les instructions, rendez-vous à l'adresse www.chauvetdj.com.

	Button Function
	Active ou désactive les LEDs
	Active les modes d'accrochage et de fondu
	Activation du mode d'activation par le son
	Augmente ou dimininue la vitesse
	Réglage de la sensibilité sonore
	Programme de fondu
	ajusta la velocidad de la luz estroboscópica
	<%> ajuste la luminosité
	ajuster le pourcentage de couleurs rouge, vert, bleu et blanc
	1=C1 2=C20 3=C5 4=C2 5=C8
	6=C3 7=C23 8=C6 9=C11 0=C4
	Augmente les valeurs des réglages décrits ci-dessus
	Diminue les valeurs des réglages décrits ci-dessus

Connectivité D-Fi USB

Le COREpar Q60 ILS peut se transformer en récepteur/émetteur D-Fi sans fil avec l'utilisation du module D-Fi USB de CHAUVET DJ. Il suffit de régler l'interrupteur DIP sur le canal réception/émission, de brancher le module sur le port USB et de paramétrer la personnalité et l'adresse DMX de l'appareil. Vous trouverez davantage d'instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en DMX dans le manuel d'utilisation.

ATTENTION ! NE branchez QUE des appareils D-Fi USB sur le port USB. Le non respect de cette consigne peut endommager l'appareil.

Une fois branché, le module D-Fi USB prendra le contact de l'appareil. Le DMX filaire, le contrôle manuel de l'affichage, les boutons du menu et l'IRC-6 seront indisponibles jusqu'à ce que vous débranchiez le module D-Fi USB. Les niveaux de priorité sont comme suit :

1. Module D-Fi USB
2. DMX filaire
3. Télécommande sans-fil IRC-6
4. Affichage digitale manuel / boutons du menu

Mode maître/esclave (D-Fi USB)

Le D-Fi USB permet à un seul appareil COREpar Q60 ILS (le maître) de contrôler les actions d'un ou plusieurs autres appareils COREpar Q60 ILS (les esclaves) sans contrôleur ou câbles DMX. L'appareil maître (émetteur) doit être réglé pour fonctionner en mode autonome, tandis que les appareils esclaves (récepteurs) doivent être réglés pour fonctionner en mode esclave. Une fois paramétrés et connectés, les appareils esclaves fonctionnent à l'unisson avec l'appareil maître.

Configurez les appareils comme indiqué ci-dessous :

Appareils esclaves :

1. Appuyez sur la touche de manière répétée jusqu'à ce que l'affichage indique 9-Ch.
2. Appuyez sur la touche
3. Utilisez les touches ou pour définit l'adresse de départ à d 1.
4. Appuyez sur la touche .
5. Réglez le D-Fi USB pour recevoir sur un canal spécifique, 1 à 16.
6. Branchez le D-Fi USB.
7. Continuez jusqu'à ce que tous les appareils esclaves soient paramétrés et connectés.

Appareil maître :

1. Paramétrez l'appareil maître pour un fonctionnement en mode autonome.
2. Réglez le D-Fi USB pour qu'il transmette sur le canal D-Fi d'écoute des esclaves.

3. Branchez le D-Fi USB.

4. Tous les appareils doivent être réglés sur la même personnalité DMX, la même adresse DMX et le même canal D-Fi.

5. Configurez tous les appareils esclaves avant de configurer le maître en émission.
6. Ne jamais connecter un contrôleur DMX à un canal DMX configuré pour le fonctionnement en maître/esclave car le contrôleur peut rentrer en conflit avec les signaux du maître.

Mode ILS

ILS (Integrated Lighting System) offre 4 modes synchronisés avec le GigBAR Move+ILS : Les modes 1 et 3 se synchronisent avec la face 1 du GigBAR MOVE+ILS, tandis que les modes 2 et 4 se synchronisent avec la face 2. Une fois ILS lié au GigBAR Move+ILS, les effets se synchronisent avec l'effet le plus identique possible sur la face sélectionnée : Les effets kinta se synchronisent avec l'un des kintas, les têtes mobiles se synchronisent avec l'une des têtes mobiles et les effets de type wash se synchronisent avec l'un des pars. Les effets laser se synchronisent avec le laser et les effets stroboscopiques se synchronisent avec les effets stroboscopiques quel que soit le mode ILS.

Ce produit se synchronise avec le par de la face sélectionnée du GigBAR MOVE+ILS.

Pour régler le COREpar Q60 ILS afin qu'il réponde à un signal ILS :

1. Appuyez sur la touche de manière répétée jusqu'à ce que l'affichage indique iLS_.
2. Utilisez les touches ou pour sélectionner de iLS1 (face 1), iLS2 (face 2), iLS3 (face 1), ou iLS4 (face 2).
3. Appuyez sur la touche

Valeurs DMX

4-Ch	9-Ch	Fonction Valeur Pourcentage/Paramétrage
1	1	Rouge	000 ⇔ 255	0–100%
2 2	Vert 000 ⇔ 255 0–100%
3 3	Bleu 000 ⇔ 255 0–100%
4	4	Blanc	000 ⇔ 255	0–100%
-5	Macros de couleurs		000 ⇔ 010	Pas de fonction
			011 ⇔ 255	Macros de couleurs
-	6	Stroboscope(lorsque C. 7 est 000 ⇔ 031)	000 ⇔ 015	Pas de fonction
			016 ⇔ 255	Stroboscope, lente à rapide
		Vitesse du programme(lorsque C. 7 est 032 ⇔ 223)	000 ⇔ 255	Vitesse du programme, lente à rapide
		Sensibilité au son(lorsque C. 7 est 224 ⇔ 255)	000 ⇔ 010	Sensibilité au son éteint
			011 ⇔ 255	Sensibilité au son, basse à élevée
-7	Programme		000 ⇔ 031	Pas de fonction
			032 ⇔ 063	Effet de pulsation, 0–100% (lorsque C. 1-4 sont actifs)
			064 ⇔ 095	Effet de pulsation, 100–0% (lorsque C. 1-4 sont actifs)
			096 ⇔ 127	Effet de pulsation, 100–0–100% (lorsque C. 1-4 sont actifs)
			128 ⇔ 159	Impulsion 4 couleurs automatique
			160 ⇔ 191	Accroche automatique à 4 couleurs
			192 ⇔ 223	Accroche automatique à 29 couleurs
			224 ⇔ 255	Accroche son actif à 29 couleurs
-8	Gradateur	000 ⇔	255	0–100%
-9	Vitesse de gradateur		000 ⇔ 051	Vitesse de gradation réglée depuis l'affichage
			052 ⇔ 101	Arrêt du mode de vitesse de gradation
			102 ⇔ 152	Mode 1 de vitesse de gradation (rapide)
			153 ⇔ 203	Mode 2 de vitesse de gradation (moyen)
			204 ⇔ 255	Mode 3 de vitesse de gradation (lent)
