Gobo Shot - Lampada Chauvet - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Lampada LED a effetto con rotazione gobo
Marca	Chauvet
Modello	Gobo Shot
Dimensioni (L x P x H)	203 x 120 x 240 mm
Peso	1,63 kg
Alimentazione	100-240 VAC, 50/60 Hz (universale)
Consumo elettrico	0,6 A @ 120 V / 0,3 A @ 230 V
Fusibile	1 A, 250 V (sostituibile)
Sorgente luminosa	1 LED bianca fredda, 2 W, durata 50.000 h
Illuminamento @ 2 m	4.478 lux
Temperatura ambiente massima	40 °C
Raffreddamento	Convezione (passivo)
Grado di protezione	IP20 (solo interni)
Funzioni principali	Rotazione gobo attivabile/disattivabile, cambio gobo, messa a fuoco manuale
Montaggio	Supporto di montaggio con gancio e cinghia di sicurezza
Collegamento elettrico a catena	Fino a 14 unità @ 120 V o 23 unità @ 230 V
Connettori di alimentazione	Ingresso IEC, uscita Edison (US) o IEC a seconda della versione
Manutenzione	Scollegare prima della pulizia; non esporre a pioggia o umidità
Sicurezza	Non aprire (nessuna parte riparabile dall'utente); utilizzare un cavo di sicurezza in altezza
Garanzia	Garanzia limitata, registrazione necessaria sul sito Chauvet
Contenuto della confezione	Gobo Shot, cavo di alimentazione, manuale di riferimento

Domande frequenti - Gobo Shot Chauvet

Come installare il Gobo Shot?

Fissare il supporto di montaggio a una struttura solida usando un gancio e una cinghia di sicurezza. Assicurarsi che l'apparecchio sia ad almeno 50 cm dalle superfici adiacenti per una corretta ventilazione.

Come cambiare il gobo?

Rimuovere l'anello di fermo, inserire il nuovo gobo allineando l'ingranaggio con quello di rotazione all'interno, quindi rimontare l'anello.

Come attivare la rotazione del gobo?

Utilizzare l'interruttore di rotazione del gobo situato sul supporto di montaggio per attivare o disattivare la rotazione.

Che tipo di alimentazione è richiesto?

L'apparecchio funziona con un'alimentazione universale da 100 a 240 VAC, 50/60 Hz. Collegarlo a una presa di terra protetta.

Quanti apparecchi posso collegare a catena?

È possibile collegare a catena fino a 14 unità a 120 V o 23 unità a 230 V tramite i connettori di uscita dell'alimentazione.

Come sostituire il fusibile?

Scollegare l'apparecchio. Utilizzare un cacciavite piatto per aprire il portafusibile, rimuovere il fusibile bruciato e sostituirlo con un fusibile dello stesso tipo (1 A, 250 V).

Cosa fare se l'apparecchio non si accende?

Controllare l'alimentazione elettrica e il fusibile. Assicurarsi che il cavo di alimentazione sia collegato correttamente. Se il problema persiste, contattare il supporto Chauvet.

Come pulire il Gobo Shot?

Scollegare l'apparecchio prima di qualsiasi pulizia. Utilizzare un panno morbido e asciutto. Non utilizzare mai liquidi o prodotti abrasivi. Non lasciare ostruite le fessure di ventilazione.

Posso usare il Gobo Shot all'esterno?

No, l'apparecchio è classificato IP20 e deve essere utilizzato solo in interni. Evitare l'esposizione a pioggia, umidità o temperature superiori a 40 °C.

Dove posso trovare la garanzia?

Consultare il sito www.chauvetlighting.com/warranty-registration per Stati Uniti e Messico, o www.chauvetlighting.eu/warranty-registration per l'Europa. La garanzia è limitata e richiede la registrazione.

MANUALE UTENTE Gobo Shot Chauvet

Informazioni sulla Guida

La Guida Rapida di Gobo Shot contiene informazioni di base sul prodotto quali montaggio e specifiche tecniche.

Esclusione di responsabilità

Le informazioni e le specifiche contenute in questa guida possono essere modificate senza preavviso.

GARANZIA LIMITATA

PER LA REGISTRAZIONE DELLA GARANZIA ED I TERMINI E CONDIZIONI COMPLETI VISITARE IL NOSTRO SITO WEB.

Per clienti di Stati Uniti e Messico consultare: www.chauvetlighting.com/warranty-registration

Per clienti di Regno Unito, Repubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia e Germania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantisce che i propri prodotti, in condizioni di utilizzo normale, sono esenti da difetti di materiali e manodopera, per il periodo specificato e con le esclusioni e limitazioni riportate nella garanzia integrale limitata sul proprio sito Web. Tale garanzia si applica soltanto all'acquirente originario del prodotto e non può essere trasferita. Per esercitare i propri diritti secondo i termini della presente garanzia è necessario fornire prova dell'acquisto sotto forma di ricevuta o fattura originale di un distributore autorizzato che riporti chiaramente il nome del prodotto e la data di acquisto. NON SONO PREVISTE ALTRE GARANZIE ESPRESSE O IMPLICITE. Questa garanzia prevede diritti legali specifici. È comunque possibile avere altri diritti che variano da stato a stato e da paese a paese. Questa garanzia si applica soltanto negli Stati Uniti, Regno Unito, epubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia, Germania e Messico. Per i termini di garanzia vigenti in altri paesi si prega di consultare il distributore locale.

Note di Sicurezza

Le Note di Sicurezza includono informazioni importanti circa il montaggio, l'uso e la manutenzione.

• Collegare questa unità SOLTANTO ad un circuito dotato di messa a terra e protetto.
• Prima di effettuare la pulizia, scollegare sempre l'unità dall'alimentazione elettrica.
• NON guardare la sorgente luminosa quando l'unità è in funzione.
• Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.
• Non scollegare mai questa apparecchiatura dall'alimentazione elettrica tirando il cavo.
• Per il montaggio in alto dell'unità utilizzare SEMPRE un cavo di sicurezza.
  • NON collocare materiale infiammabile vicino all'unità mentre è in funzione.
• NON toccare l'unità durante il funzionamento perché potrebbe essere molto calda.

• La tensione della presa a muro cui si collega l'apparecchiatura deve trovarsi entro il campo specificato sull'etichetta o sul pannello posteriore.
• Questa apparecchiatura deve essere utilizzata soltanto in interni (IP20)! Per evitare il rischio di incendio o di folgorazione non esporre l'apparecchiatura alla pioggia o all'umidità.
• Montare sempre l'unità in posizione ben ventilata, ad almeno 50 cm. (20") da qualsiasi superficie.

- Assicurarsi che nessuna apertura di ventilazione dell'unità sia ostruita.

- Non collegare mai ad un dimmer o ad un reostato.

- Prendere e trasportare l'unità SOLTANTO dalla staffa per il montaggio sospeso o dalle maniglie.

• Massima temperatura ambiente ammessa: 40 °C (104 °F). Non utilizzare l'unità a temperature superiori.

- In caso di gravi problemi di funzionamento sospendere immediatamente l'utilizzo.

- NON aprire l'unità. Non contiene parti riparabili dall'utente.

- Per evitare un consumo inutile ed aumentare la durata, durante i periodi di non utilizzo disconnettere completamente il prodotto dall'alimentazione con l'interruttore o scollegando il cavo.

Contatti

Per richiedere assistenza o restituire l'apparecchiatura, al di fuori di Stati Uniti, Regno Unito, Irlanda, Benelux, Francia, Germania, o Messico contattare il distributore locale. Per informazioni sui contatti, fare riferimento a Contact Us sul retro di questo GR.

Che cosa è incluso

• Gobo Shot
  • Cavo di alimentazione

- Guida Rapida

Per iniziare

Disimballare Gobo Shot ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appare danneggiato, farlo immediatamente presente al trasportatore e non a Chauvet.

Alimentazione CA

Questa unità è dotata di alimentatore a commutazione automatica con tensione in ingresso di 100–240 V CA, 50/60 Hz.

Per evitarne l'eccessiva usura e migliorarne la durata nel tempo, scollegare l'unità dalla presa elettrica o disattivare l'alimentazione tramite l'apposito interruttore, se inutilizzata per lunghi periodi.

Collegamento

È possibile collegare fino a 14 prodotti Gobo Shot a 120 V o 23 prodotti a 230 V. I cavi di alimentazione a margherita possono essere acquistati separatamente.

Sostituzione fusibile

1. Scollegare l'alimentazione elettrica dall'unità.
2. Inserire la punta di un giravite a testa piatta nella fessura ell'alloggiamento del fusibile.
3. Rimuovere dall'alloggiamento il cappellotto di sicurezza.
4. Rimuovere il fusibile bruciato dalla clip sulla parte anteriore del cappellotto di sicurezza e sostituirlo con uno identico.
5. Reinserire il portafusibile e ricollegare l'alimentazione elettrica.

Montaggio

Prima di montare l'unità, leggere le Note di Sicurezza.

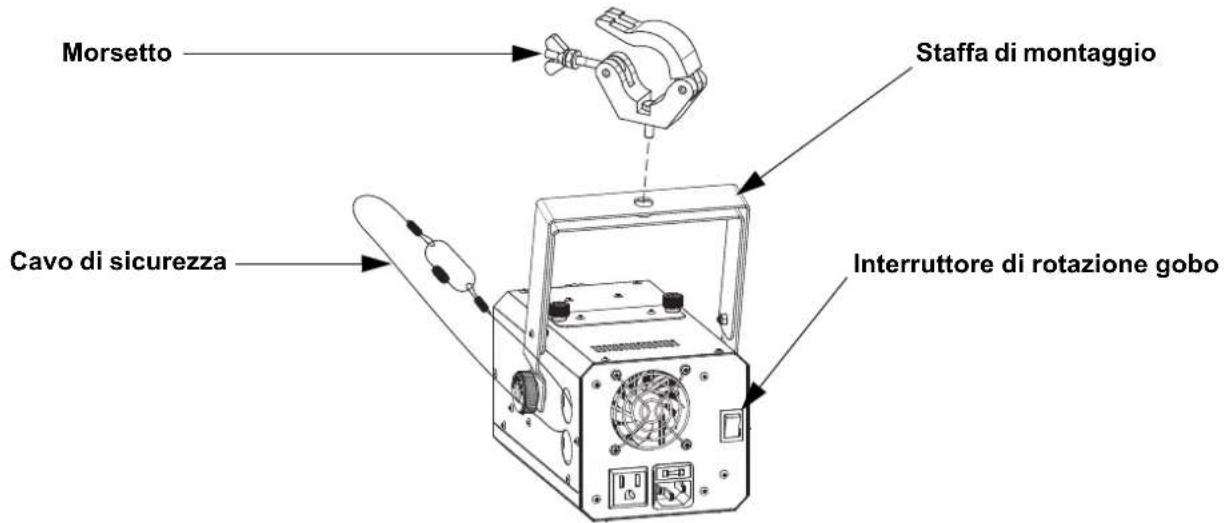

Schema di montaggio

Rotazione gobo

Utilizzare l'interruttore di rotazione gobo per attivare e disattivare la rotazione.

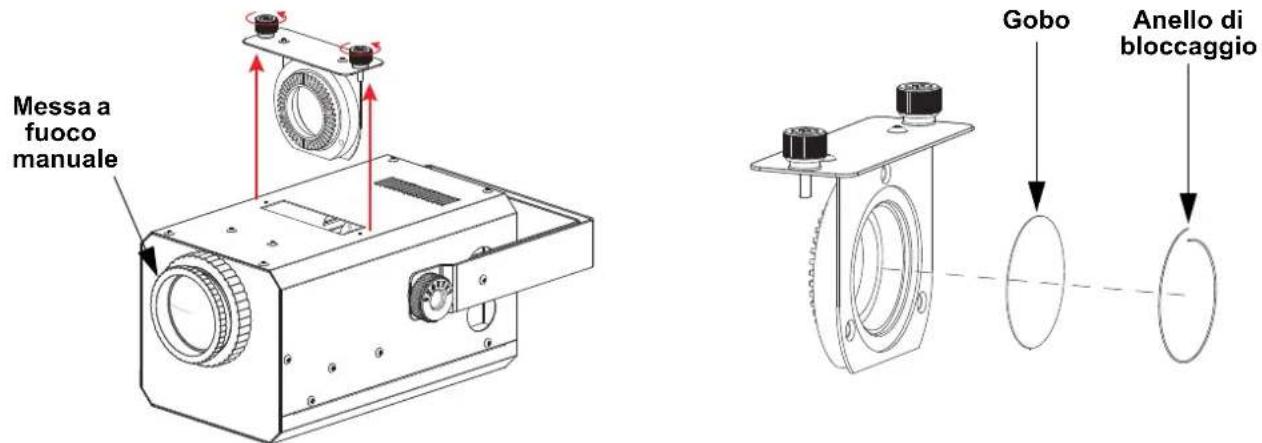

Sostituzione del gobo

Assicurarsi che l'ingranaggio sull'assemblaggio del gobo sia allineato correttamente con l'ingranaggio di rotazione all'interno del prodotto.

Specifiche Tecniche

Dimensioni e Peso

Lunghezza Larghezza Altezza Peso

203 mm (7,9 in)

120 mm (4,7 in)

240 mm (9,4 in)

1,63 kg (3,6 lb)

Nota: Le dimensioni in pollici sono state arrotondate.

Alimentazione

Tipo di alimentazione elettrica Gamma Selezione tensione

Commutazione 100–240 VCA, 50/60 Hz Commutazione automatica

Parametro 120 V, 60 Hz 230 V, 50 Hz

Consumo 42 W 51 W

Corrente di funzionamento 0,6 A

0.3 A

Corrente di collegamento (prodotti) 8 A (14 prodotti) 8 A (23 prodotti)

Fuse

1 A, 250 V

1 A, 250 V

Alimentazione I/U	Stati Uniti/Globale	Regno Unito/Europa
Connettore di ingresso alimentazione	IEC	IEC
Connettore di uscita alimentazione	Edison	IEC
Spina del cavo di alimentazione	Edison (Stati Uniti)	Spina locale

Sorgente Luminosa

Tipo	Color	Quantità	Alimentazione	Corrente	Durata Nominale
LED	Bianco freddo	1	32 W	2,4 A	50.000 ore

Fotometrici
Illuminamento a 2 m
4.478 lux

Termico
Temp. esterna massima Raffreddamento

40 °C (104 °F)

Convezione

Ordinazione

Nome prodotto	Codice articolo	Numero UPC
Gobo Shot	07121853	781462222000
