Gobo Shot - Lampe Chauvet - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Lampe à LED avec projection de gobos, puissance de 30W, angle de faisceau de 15 degrés.
Utilisation	Idéale pour les événements, concerts, spectacles, et installations scéniques.
Maintenance et réparation	Nettoyer régulièrement la lentille et vérifier les connexions électriques. Remplacer les gobos si nécessaire.
Sécurité	Ne pas exposer à l'eau, utiliser sur des surfaces stables et éviter les obstructions autour de la lampe.
Informations générales	Compatible avec les contrôleurs DMX, poids léger pour un transport facile.

FOIRE AUX QUESTIONS - Gobo Shot Chauvet

Qu'est-ce que la Chauvet Gobo Shot ?

La Chauvet Gobo Shot est une lampe d'effets d'éclairage qui projette des motifs de gobos, idéale pour les spectacles, les concerts et les événements.

Comment installer la Chauvet Gobo Shot ?

Pour installer la Chauvet Gobo Shot, fixez-la solidement à un trépied ou à un support, branchez-la à une source d'alimentation et connectez-la à votre système de contrôle d'éclairage.

Pourquoi ma Chauvet Gobo Shot ne s'allume-t-elle pas ?

Vérifiez si la lampe est correctement branchée à une source d'alimentation, si le fusible est intact et si le câble d'alimentation est en bon état.

Comment changer le gobo sur ma Chauvet Gobo Shot ?

Pour changer le gobo, éteignez la lampe, dévissez le couvercle du compartiment du gobo, remplacez le gobo, puis revissez le couvercle en veillant à ce qu'il soit bien fixé.

Quels types de gobos puis-je utiliser avec la Chauvet Gobo Shot ?

La Chauvet Gobo Shot est compatible avec des gobos en métal standard de 15 cm de diamètre.

Comment nettoyer ma Chauvet Gobo Shot ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur de la lampe. Ne jamais utiliser de produits abrasifs ou de liquides pour éviter d'endommager les composants internes.

Est-ce que la Chauvet Gobo Shot peut être utilisée à l'extérieur ?

La Chauvet Gobo Shot est conçue principalement pour une utilisation en intérieur. Si vous devez l'utiliser à l'extérieur, assurez-vous qu'elle soit protégée des intempéries.

Comment régler l'intensité lumineuse de la Chauvet Gobo Shot ?

L'intensité lumineuse peut être réglée via le système de contrôle d'éclairage auquel la Chauvet Gobo Shot est connectée. Consultez le manuel de votre contrôleur pour plus de détails.

Y a-t-il une garantie pour la Chauvet Gobo Shot ?

Oui, la Chauvet Gobo Shot est généralement couverte par une garantie limitée. Veuillez consulter les documents fournis avec votre produit pour les détails spécifiques.

Comment résoudre les problèmes de scintillement de la lumière ?

Le scintillement peut être causé par une alimentation instable ou un mauvais réglage du contrôleur. Assurez-vous que la source d'alimentation est stable et vérifiez les paramètres de votre contrôleur.

MODE D'EMPLOI Gobo Shot Chauvet

A propos de ce manuel

Le manuel de référence (MdR) du Gobo Shot renferme des informations produit de base telles que l'installation et les spécifications techniques.

Clause de non Responsabilité

Les informations et caractéristiques contenues dans ce MR sont sujettes à modification sans préavis.

GARANTIE LIMITÉE

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration.

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes de Sécurité

Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien.

• Cet appareil DOIT être relié à un circuit mis à la terre et protégé.
• Toujours débrancher l'appareil de la source d'alimentation avant de le nettoyer.
• NE PAS exposer directement les yeux à la source de lumière lorsque le produit est allumé.
• Veillez à ce que le cordon d'alimentation ne soit jamais pincé ou endommagé.
• Ne débranchez jamais cet appareil en tirant sur le cordon d'alimentation.
• En cas de montage de l'appareil en hauteur, veillez à toujours utiliser un câble de sécurité.
• NE PAS laisser de produit inflammable à proximité de l'appareil lorsque celui-ci fonctionne.
• NE PAS toucher au boîtier de l'appareil lorsqu'il est en fonctionnement, celui-ci pouvant être très chaud.

- La tension de la source d'énergie à laquelle est connecté cet appareil doit être dans la plage indiquée sur l'étiquette ou sur le panneau arrière de l'appareil.

- Cet appareil doit uniquement être utilisé en intérieur! (IP20) Afin d'éviter tout risque d'incendie ou de décharge électrique, veillez à n'exposer cet appareil ni à la pluie ni à l'humidité.

- Installez toujours cet appareil dans un endroit bien ventilé à au moins 50 cm (20 po) des surfaces adjacentes.

- Assurez-vous qu'aucune fente de ventilation de l'appareil n'est obstruée.

- Ne connectez jamais cet appareil à un variateur ou un rhéostat.

- Utilisez EXCLUSIVEMENT le support de suspension/fixation pour soulever cet appareil.

- La température ambiante maximale est de 40 °C (104 °F). Ne faites pas fonctionner cet appareil à des températures plus élevées.

- En cas de sérieux problèmes de fonctionnement, arrêtez l'appareil immédiatement.

- NE PAS ouvrir cet appareil. Il ne contient aucune pièce réparable par l'utilisateur.

- Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Référez-vous à Contact Us à la fin de ce MdR pour obtenir des informations pour nous contacter.

Contenu

• Gobo Shot
  • Câble d'alimentation

• Manuel de Référence

Préalable

Déballez votre Gobo Shot et assurez-vous que vous avez reçu toutes les pièces en bon état. Si la boîte et/ou son contenu semble endommagés, contactez immédiatement le transporteur, et non pas Chauvet.

Alimentation CA

Cet appareil est doté d'une alimentation universelle qui peut prendre en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Durant les périodes de non-utilisation, pour éviter toute usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.

Chainage électrique

Vous pouvez connecter jusqu'à 14 Gobo Shot à 120 V ou 23 unités à 230 V. Vous pouvez vous procurer séparément des cordons d'alimentation.

Remplacement des fusibles

1. Débranchez l'appareil.
2. Calez la pointe d'un tournevis à tête plate dans la fente du porte-fusible.
3. Soulevez le capuchon de sécurité hors du boîtier.
4. Enlevez le fusible grillé logé dans le clip sur le devant du capuchon de sécurité et remplacez-le par un fusible de même type et de même ampérage.
5. Remettez le porte-fusible en place puis rebranchez.

Montage

Avant de monter cet appareil, veuillez lire les Consignes de Sécurité.

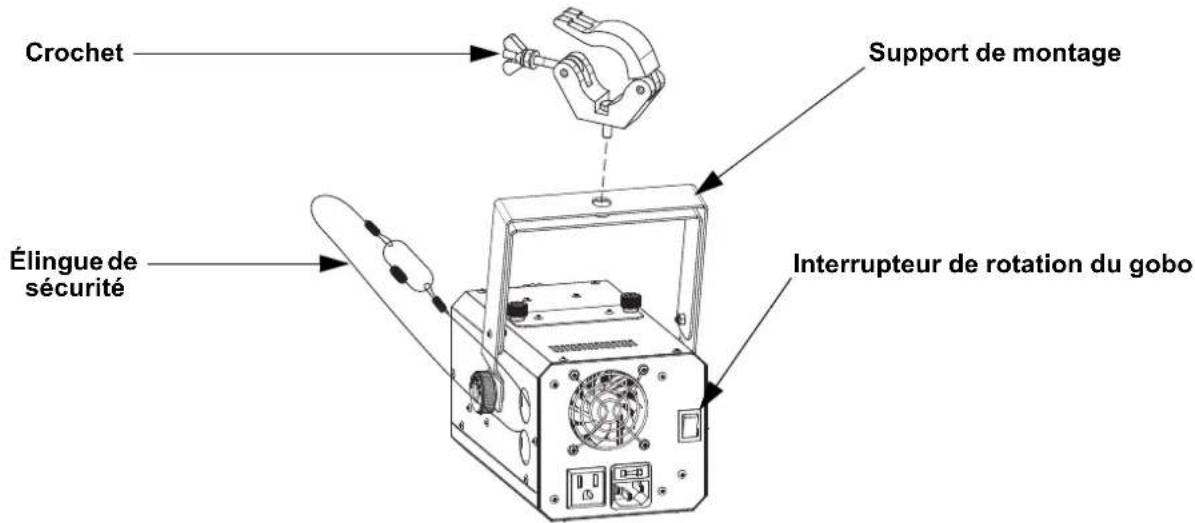

Schéma de montage

Crochet Élingue de sécurité Support de montage Interrupteur de rotation du gobo

Rotation du gobo

Utilisez le interrupteur de rotation du gobo pour activer et désactiver la rotation.

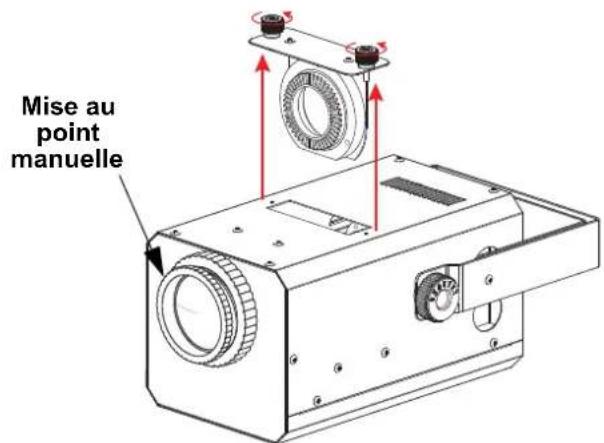

Changer le gobo

Mise au point manuelle

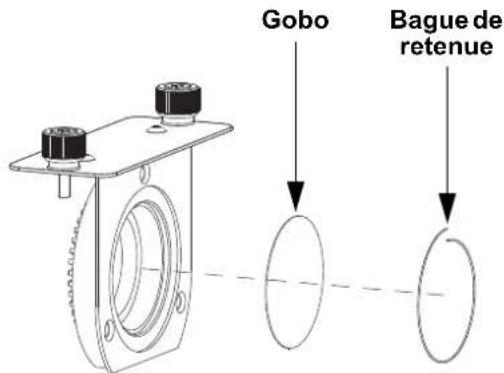

Gobo Bague de retenue

Assurez-vous que l'engrenage de l'assemblage du gobo s'aligne correctement avec l'engrenage de rotation à l'intérieur du produit.

Spécifications techniques

Dimensions et poids

Longueur Largeur Hauteur Poids

203 mm (7,9 in)

120 mm (4,7 in)

240 mm (9,4 in)

1,63 kg (3,6 lb)

Remarque: Les dimensions en pouce sont arrondies.

Alimentation

Type d'alimentation Plage Sélection de tension

Universelle 100–240 VCA, 50/60 Hz Commutation (interne)

Paramètre 120 V, 60 Hz 230 V, 50 Hz

Courant de fonctionnement	0,6 A	0,3 A
ourant de chaînage électrique (produits)	8 A (14 produits)	8 A (23 produits)
Fusible	1 A, 250 V	1 A, 250 V

E/S alimentation

Connecteur d'entrée d'alimentation	IEC	IEC
Connecteur de sortie d'alimentation	Edison	IEC
Prise du cordon d'alimentation	Edison (US) Prise locale

Source lumineuse

Type	Couleur	Quantité	Alimentation	Courant	Durée de vie
LED	Blanc froid	1	2 W	725 mA	50 000 heures

Photométrie

Éclairement @ 2 m
4 478 lux
Thermique
Température externe maximum Système de refroidissement
40 °C (104 °F) Convection
Commande

Nom du produit	Code de l'article	Code UPC
Gobo Shot	07121853	781462222000
