Tipo de producto	Lámpara LED de efecto con rotación de gobo
Marca	Chauvet
Modelo	Gobo Shot
Dimensiones (L x A x H)	203 x 120 x 240 mm
Peso	1,63 kg
Alimentación	100-240 VCA, 50/60 Hz (universal)
Consumo eléctrico	0,6 A @ 120 V / 0,3 A @ 230 V
Fusible	1 A, 250 V (reemplazable)
Fuente de luz	1 LED blanca fría, 2 W, vida útil 50 000 h
Iluminancia @ 2 m	4 478 lux
Temperatura ambiente máxima	40 °C
Refrigeración	Convección (pasiva)
Grado de protección	IP20 (interior solamente)
Funciones principales	Rotación del gobo activable/desactivable, cambio de gobo, enfoque manual
Montaje	Soporte de montaje con gancho y eslinga de seguridad
Conexión en cadena eléctrica	Hasta 14 unidades @ 120 V o 23 unidades @ 230 V
Conectores de alimentación	Entrada IEC, salida Edison (EE. UU.) o IEC según versión
Mantenimiento	Desconectar antes de limpiar; no exponer a la lluvia o la humedad
Seguridad	No abrir (ninguna pieza reparable por el usuario); usar un cable de seguridad en altura
Garantía	Garantía limitada, registro necesario en el sitio web de Chauvet
Contenido de la caja	Gobo Shot, cable de alimentación, manual de referencia

Preguntas frecuentes - Gobo Shot Chauvet

¿Cómo instalar el Gobo Shot?

Fije el soporte de montaje a una estructura sólida usando un gancho y una eslinga de seguridad. Asegúrese de que el aparato esté al menos a 50 cm de las superficies adyacentes para una ventilación adecuada.

¿Cómo cambiar el gobo?

Retire el anillo de retención, inserte el nuevo gobo alineando el engranaje con el de rotación en el interior, luego vuelva a colocar el anillo.

¿Cómo activar la rotación del gobo?

Utilice el interruptor de rotación del gobo situado en el soporte de montaje para activar o desactivar la rotación.

¿Qué tipo de alimentación se requiere?

El aparato funciona con una alimentación universal de 100 a 240 VCA, 50/60 Hz. Enchúfelo a un tomacorriente con conexión a tierra protegido.

¿Cuántos aparatos puedo conectar en cadena?

Puede conectar en cadena hasta 14 unidades en 120 V o 23 unidades en 230 V a través de los conectores de salida de alimentación.

¿Cómo reemplazar el fusible?

Desconecte el aparato. Use un destornillador plano para abrir el portafusibles, retire el fusible fundido y reemplácelo con un fusible del mismo tipo (1 A, 250 V).

¿Qué hacer si el aparato no se enciende?

Verifique la alimentación eléctrica y el fusible. Asegúrese de que el cable de alimentación esté correctamente conectado. Si el problema persiste, comuníquese con el soporte de Chauvet.

¿Cómo limpiar el Gobo Shot?

Desconecte el aparato antes de cualquier limpieza. Use un paño suave y seco. No use nunca líquidos ni productos abrasivos. No deje obstruidas las ranuras de ventilación.

¿Puedo usar el Gobo Shot en exteriores?

No, el aparato está clasificado IP20 y debe usarse solo en interiores. Evite la exposición a la lluvia, la humedad o temperaturas superiores a 40 °C.

¿Dónde puedo encontrar la garantía?

Consulte el sitio web www.chauvetlighting.com/warranty-registration para Estados Unidos y México, o www.chauvetlighting.eu/warranty-registration para Europa. La garantía es limitada y requiere registro.

MANUAL DE USUARIO Gobo Shot Chauvet

La guía de referencia rápida (GRR) del Gobo Shot contiene información básica del producto, como diagramas de montaje y especificaciones técnicas.

Exención de responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.

Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration.

Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Notas de seguridad

Estas notas de seguridad incluyen información importante sobre el montaje, uso y mantenimiento.

• Conecte este producto SOLO a un circuito con toma de tierra y protegido.
• Desconecte siempre de la alimentación antes de la limpieza.
• NO mire a la fuente de luz cuando el producto esté encendido.
• Asegúrese de que el cable de alimentación no está retorcido ni estropeado.
• Nunca desconecte este producto de la alimentación tirando del cable.
• Cuando monte este producto en alto, use un cable de seguridad.
• NO permita la presencia de materiales inflamables cerca de la unidad cuando esté en funcionamiento.

• NO toque este producto cuando esté en funcionamiento, pues podría estar caliente.

• La tensión del enchufe al que conecte este producto ha de estar en el rango establecido en el grabado o en el panel posterior del producto.

• ¡Este producto es para uso en interiores solamente! (IP20) Para evitar riesgos de incendio o descarga, no exponga este producto a la lluvia o la humedad.
• Monte siempre este producto en una ubicación con ventilación adecuada, al menos a 20 in (50 cm) de superficies adyacentes.
• Asegúrese de que ninguna ranura de ventilación en la carcasa de la unidad queda bloqueada.
• Nunca conecte este producto a un atenuador o reostato.
• Use SOLAMENTE los soportes de colgar/montar o el listón para mover este producto.
• La temperatura ambiente máxima es de 104 °F (40 °C). No haga funcionar este producto a temperaturas más altas.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
• NO abra este producto. No contiene piezas reparables por el usuario.
• Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Consulte Contact Us al final de este GRR para información de contacto.

Qué va incluido

• Gobo Shot
• Cable de alimentación

- Guía de referencia rápida

Para empezar

Desembale su Gobo Shot y asegúrese de que ha recibido todas las partes en buen estado. Si la caja o los componentes parecen dañados, notifíqueselo inmediatamente al transportista, no a Chauvet.

Corriente alterna

Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100–240 VCA, 50/60 Hz.

Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.

Alimentación en cadena

Puede enlazar hasta 14 productos Gobo Shot a 120 V, o 23 productos a 230 V. Los cables de alimentación en cadena se pueden adquirir por separado.

Sustitución del fusible

1. Desconecte el producto de la alimentación.
2. Haga cuña con la punta de un destornillador plano en la ranura del portafusibles.
3. Saque la tapa de seguridad de la carcasa.
4. Quite el fusible fundido de la sujeción en la parte frontal de la tapa de seguridad y sustituya el fusible con otro del mismo tipo y categoría.
5. Vuelva a insertar el portafusibles y conecte de nuevo la alimentación.

Montaje

Antes de montar este producto, lea las Notas de seguridad.

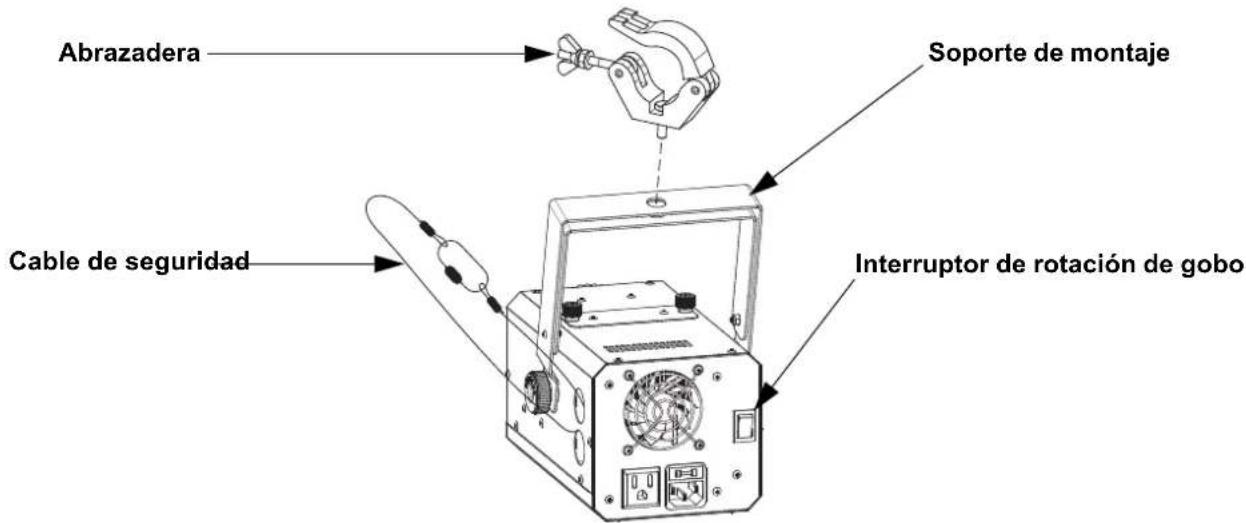

Diagrama de montaje

Rotación de gobo

Utilice el interruptor de rotación del gobo para activar y desactivar la rotación.

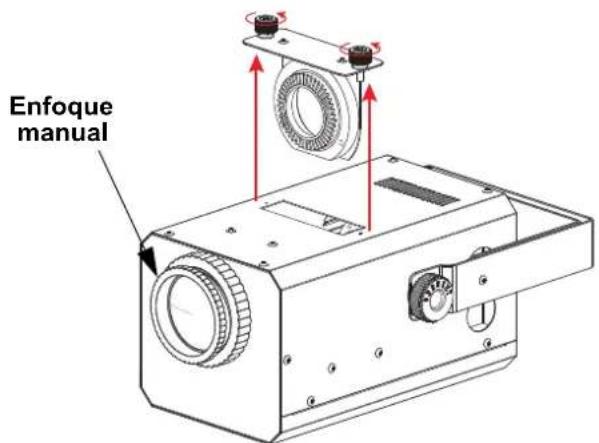

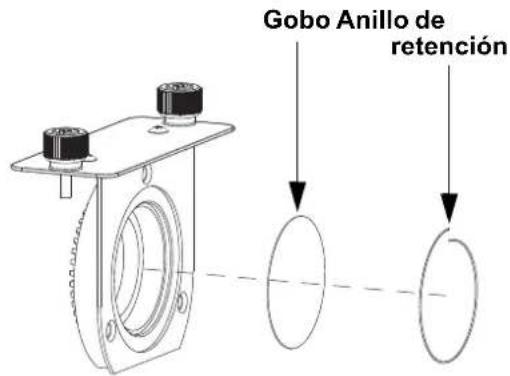

Cambiar el gobo

Asegúrese de que el engranaje del ensamblaje del gobo se alinee correctamente con el engranaje de rotación dentro del producto.

Especificaciones Técnicas

Dimensiones y peso

Longitud Anchura Altura Peso

203 mm (7,9 in) 120 mm (4,7 in) 240 mm (9,4 in) 1,63 kg (3,6 lb)

Nota: las dimensiones en pulgadas están redondeadas.

Alimentación

Tipo de fuente de alimentación Rango Selección de tensión

Conmutación (interna) 100–240 VCA, 50/60 Hz Detección automática (autorango)

Parámetro 120 V, 60 Hz 230 V, 50 Hz

Consumo 199 W 194 W
Corriente de funcionamiento	2,8 A	1,6 A
Intensidad de alimentación en cadena (productos)	8 A (14 productos)	8 A (23 productos)
Fusible	1 A, 250 V	1 A, 250 V

E/S alimentación	US/Mundial UK/Europa
Conector de entrada de alimentación	IEC	IEC
Conector de salida de alimentación	Edison	IEC
Enchufe del cable de alimentación	Edison (EE. UU.)	Enchufe local

Fuente de Luz

Tipo	Color	Cantidad	Alimentación	Corriente	Duración
LED	Blanco frío	1	32 W	2,4 A	50.000 horas

Fotometría
Iluminancia a 2 m

4.478 lux
Térmico

Temp. externa máxima	Refrigeración
40 °C (104 °F)	Refrigeración

Pedidos

Nombre de producto	Código de artículo	Número UPC
Gobo Shot	07121853	781462222000
