MANUALE UTENTE UPS1RM2U1500 V7
Nota: prima dell'installazione, ispezionare l'unità. Accertarsi che il contenuto della confezione non sia danneggiato. Conservare l'imballaggio originale per eventuali necessità future.
Tipo IEC Tipo NEMA

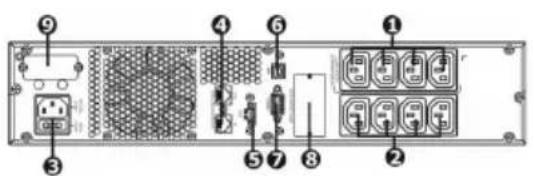

- Prese programmabili: collegamento a carichi non critici
- Prese di uscita: collegamento a carichi critici
- Ingresso corrente alternata
- Protezione di picco rete/fax/telefono
- Connettore interruttore di emergenza
- Porta USB
- Porta di comunicazione RS-232
- Slot SNMP
- Connettore batteria esterna
1.2 Funzionamento

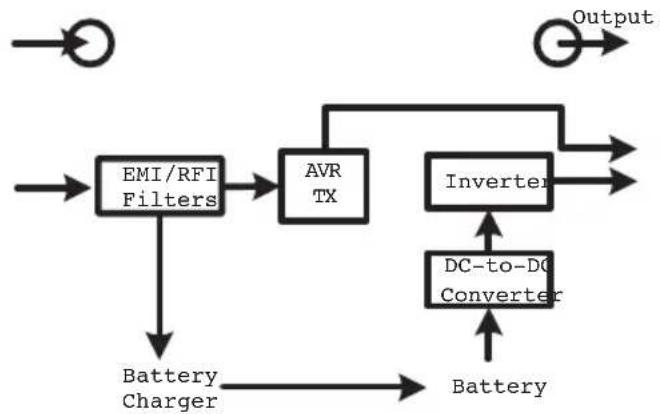

Il sistema UPS include un ingresso della rete elettrica, filtri EMI/RFI, invertitore, caricabatteria, convertitore CC-CC, batteria, AVR TX e uscita UPS
1.3 Installazione e montaggio
Per motivi di sicurezza, il sistema UPS è fornito con i cavi della batteria scollegati. Prima di installare il sistema UPS, ricollegare i cavi della batteria attenendosi alla procedura seguente.

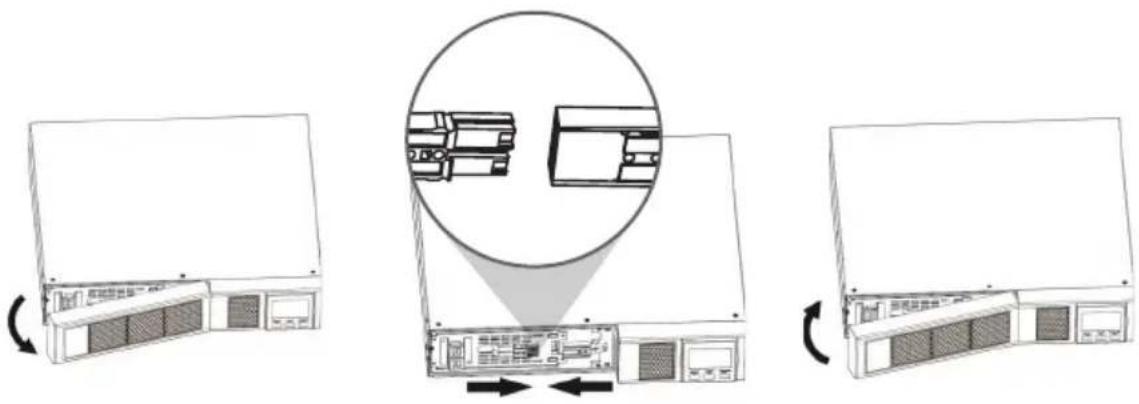

Rimuovere il pannello anteriore Collegare l'ingresso CA e ricollegare i cavi della batteria
Rimontare il pannello
anteriore sull'unità

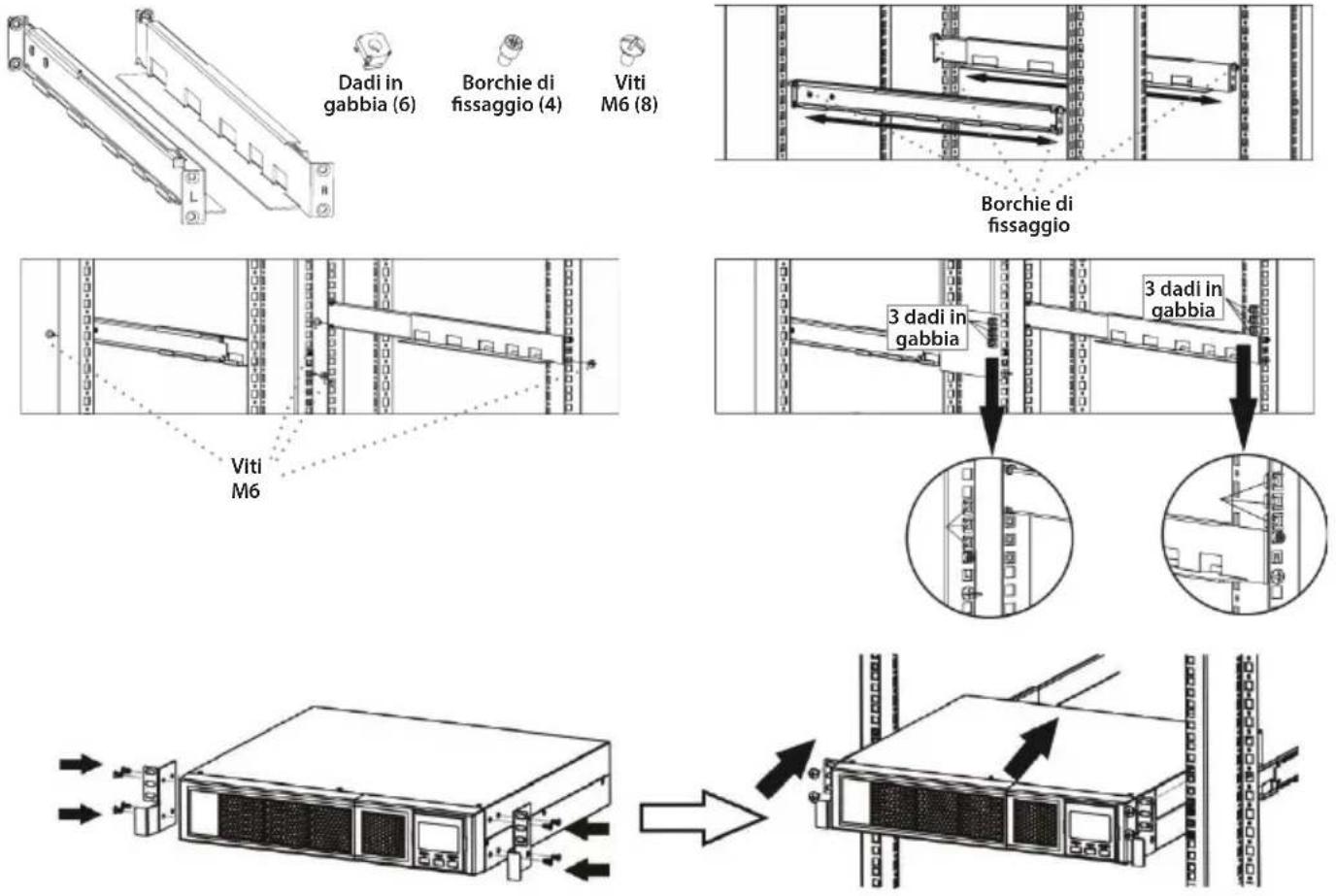

Montaggio in rack

Attenzione! NON utilizzare le staffe di montaggio per sollevare l'unità. Le staffe di montaggio servono solo ad assicurare l'unità al telaio.


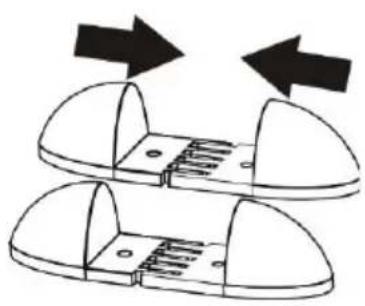

Dadi in gabbia (6) Borchie di fissaggio (4) Viti M6 (8) Borchie di fissaggio 3 dadi in gabbia 3 dadi in gabbia Viti M6Montaggio in senso verticale
123

Nota: quando si installa il sistema UPS o la batteria con i piedini, lasciare 70 mm di distanza dal bordo dell'unità

1. Collegamento dell'ingresso del sistema UPS
Collegare il sistema UPS a una presa dotata di messa a terra. Evitare l'utilizzo di prolunghe, prese multiple o dispositivi di protezione contro le sovratensioni
2. Collegamento dell'uscita del sistema UPS
Le uscite sono di due tipi: programmabili e generiche. Collegare i dispositivi non critici alle prese programmabili e i dispositivi critici alle prese generiche. Per prolungare l'autonomia dei dispositivi critici, impostare un'autonomia inferiore per i dispositivi non critici
3. Collegamento per le comunicazioni (opzionale)
Porta USB

Per consentire l'arresto e l'avvio non presidiato e il monitoraggio dello stato, collegare il computer al sistema UPS con il cavo USB in dotazione
Nota: la porta USB e la porta RS-232 non possono funzionare contemporaneamente.
4. Connessione alla rete
Porta con protezione contro le sovratensioni per rete/fax/telefono

Collegare una singola linea modem/telefono/fax/rete a una presa "IN" con protezione contro le sovratensioni sul pannello posteriore del sistema UPS. Collegare la presa "OUT" all'apparecchiatura con un altro cavo di linea modem/fax/telefono/rete.
5. Disabilitare e abilitare la funzione EPO
Il sistema UPS è dotato della funzione EPO (Emergency Power Off) per lo spegnimento di emergenza. Per il funzionamento normale del sistema UPS, i pin 1 e 2 sono chiusi per impostazione predefinita.
Nota: la logica della funzione EPO può essere configurata tramite l'impostazione LCD. Per i dettagli, fare riferimento al programma 08 nell'impostazione del sistema UPS
Metodo 1

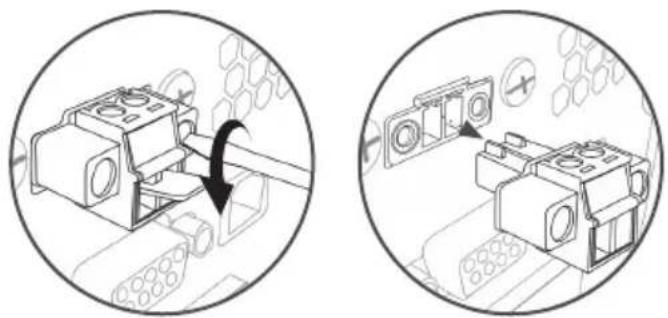

Rimuovere le due viti superiori Estrarre il pin metallico

Rimuovere le due viti anteriori Estrarre tutto il connettore verde

6. Accendere il sistema UPS
Per accendere il sistema UPS, premere per 2 secondi il pulsante ON/Mute sul pannello anteriore.
Nota: la batteria si carica completamente durante le prime 5 ore di funzionamento in condizioni normali. Durante questo periodo di carica iniziale, l'autonomia della batteria non sarà completa
7. Installare il software (opzionale per utenti esperti)
Per una protezione ottimale del computer, installare il software di monitoraggio UPS per la configurazione completa del sistema UPS. Per scaricare e installare il software di monitoraggio, attenersi alla procedura seguente.
- Accedere al sito Web http://www.V7-world.com/downloads
- Selezionare e scaricare il software ViewPower per il sistema operativo utilizzato.
- Seguire le istruzioni a video per installare il software.
1.5 Sostituzione delle batterie
Nota: il sistema UPS è dotato di batterie interne che possono essere sostituite esclusivamente da un tecnico qualificato.

Attenzione! Prima di sostituire le batterie, leggere attentamente tutte le avvertenze, le precauzioni e le note.
Nota: quando la batteria è scollegata, le apparecchiature non sono più protette dai blackout.
1

Rimuovere il pannello anteriore Scollegare i cavi della batteria
3

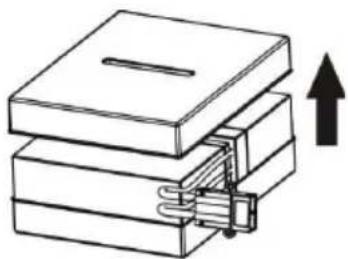

Estrarre il vano batterie rimuovendo le due viti sul pannello anteriore
4

Dopo aver sostituito le batterie, riposizionare il vano batteria nella posizione iniziale ed avvitare saldamente

Ricollegare i fili della batteria Rimontare il pannello anteriore sull'unità

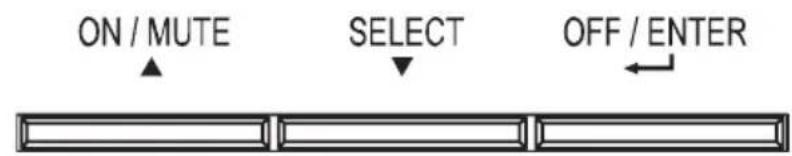

2.1 Funzionamento dei pulsanti
Display Funzione
Informazioni sull'autonomia


Indica l'autonomia stimata.
H = ore M = minuti S = secondi
Informazioni su configurazione e guasti

Indica gli elementi della configurazione, descritti nella sezione 2.5.

Indica i codici di avvertenza e guasto. I codici sono descritti nelle sezioni 2.7 e 2.8.
Funzionamento silenzioso

Indica che l'allarme UPS è disabilitato
Informazioni su ingresso, batteria, temperatura, uscita e carico

Indica la tensione di ingresso, la frequenza di ingresso, la tensione della batteria, la capacità della batteria, la temperatura ambiente, la tensione di uscita, la frequenza di uscita, la corrente di carico e la percentuale di carico
K = Kilo W = Watt V = Volt A = Ampère % = Percentuale °C = Gradi centigradi
Hz = Frequenza
Informazioni sul carico

Indica il livello del carico: 0-24%, 25-49%, 50-74% e 75-100%

Indica un sovraccarico
Informazioni sulle prese programmabili

Indica che le prese programmabili sono in funzione
Informazioni sulle modalità di funzionamento

Indica che il sistema UPS è collegato alla rete elettrica

Indica che la batteria è in funzione

Indica lo stato di carica

Indica che la modalità ECO è in funzione

Indica che il sistema UPS funziona in modalità boost

Indica che il sistema UPS funziona in modalità buck

Indica che il circuito CA-CC è in funzione

Indica che il circuito dell'invertitore è in funzione

Indica che l'uscita è in funzione
Informazioni sulla batteria

Indica il livello della batteria: 0-24%, 25-49%, 50-74% e 75-100%

Indica che il livello di carica della batteria è basso
2.2 Allarme acustico
Modalità batteria Viene emesso ogni 10 secondi
Livello batteria basso Viene emesso ogni 2 secondi
Sovraccarico Viene emesso ogni secondo
Guasto Viene emesso continuamente
2.4 Indice delle diciture del display LCD
| Abbreviazione Contenuto del display Definizione | ||
| ENA / DIS | ENA/di S | Enable (Abilita) / Disable (Disabilita) |
| ESC | ESC | Escape (Esci) |
| ON | ON | ON (In funzione) |
| OK | OK | OK |
| EP | EP | EPO (Emergency Power Off) |
| AO / AC | AO/AC | Active Open (Aperto attivo) / Active Close (Chiuso attivo) |
| TP | TP | Temperature (Temperatura) |
| CH | CH | Charger (Caricatore) |
| SF | SF | Site Fault (Guasto in sede) |
| EE | EE | EEPROM Error (Errore EEPROM) |
| BR Battery Replacement (Sostituzione della batteria) | ||
| ST1 / ST2 / ST3 | St 1/St2/St3 | Impostazione della sensibilità della forma d'onda in entrata |
2.5 Impostazione del sistema UPS


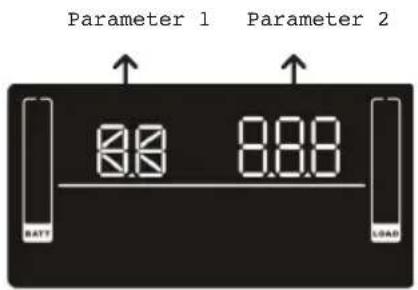

Parameter 1 8.0 8.8 Parameter 2 BATT LOADPer configurare il sistema UPS sono disponibili due parametri
- Per i programmi alternativi (fare riferimento alla tabella seguente)
- Per impostare le opzioni o valori di ciascun programma
| Interfaccia Impostazione | |
| 01 Impostazione della tensione di uscita | |
![]() | Per i modelli per i paesi dell'UE, è possibile scegliere le impostazioni 208/220/230/240 Vca230 Vca è l'impostazione predefinita. Si raccomanda di non modificare questa impostazione.Per i modelli per gli Stati Uniti è possibile scegliere 110/115/120/127 Vca 120 Vca è l'impostazione predefinita. Si raccomanda di non modificare questa impostazione. |
| 02 Abilitazione/disabilitazione delle prese programmabili | |
![]() | FNA > Prese programmabili abilitateDIS > Prese programmabili disabilitate |
| 03 Impostazioni delle prese programmabili | |
![]() | Configurare i limiti di autonomia in minuti da 0-999 per le prese programmabili che si collegano a dispositivi non critici in modalità batteria. L'impostazione predefinita è 999. |
04 Impostazione della corrente massima del caricatore
| 04 | 8A |
Impostare la corrente massima del caricatore
È possibile impostare il caricatore su 1/2/4/6/8 Ampère
L'impostazione predefinita è 8 A.
Nota: questa impostazione riguarda solo il super caricatore
06 Impostazione dell'autonomia
| 06 | 999 |
Impostare l'autonomia in modalità batteria per le prese generiche.
Impostare l'autonomia della batteria da 0 a 999 minuti per le prese generiche in modalità batteria.
DIS > Disabilitare il limite dell'autonomia: l'autonomia dipende dalla capacità della batteria (impostazione predefinita)
Nota: quando l'impostazione è "0", l'autonomia sarà pari solo a 10 secondi
07 Impostazione della capacità totale in AH della batteria
| 07 | 7 Ah |
Impostare la capacità totale in AH della batteria del sistema UPS Impostare la capacità totale della batteria da 7 a 999 in AH
*Impostare la capacità totale corretta della batteria se è collegato un gruppo di batterie esterne
08 Impostazione della logica EPO
| 08 | 80 |
Impostare la logica di controllo della funzione EPO
AO > Active Open (Aperto attivo) - Impostazione predefinita: Quando si sceglie AO come logica EPO, la funzione EPO viene attivata con pin 1 e pin 2 in stato aperto AC > Active Close (Chiuso attivo): Quando si sceglie AC come logica EPO, la funzione EPO viene attivata con pin 1 e pin 2 in stato chiuso
09 Impostazione della sensibilità della forma d'onda in entrata
| 09 | 5:1 |
St1 : sensibilità alta. Rilevamento dei cicli 4/32 minimo e rilevamento distorsione della forma d'onda (impostazione predefinita)
St2 : sensibilità media. Rilevamento dei cicli 7/32 minimo.
St3 : sensibilità bassa. Rilevamento dei cicli 10/32 minimo (utilizzare con generatori)
00 Uscita impostazione
| 00 | ESC |
Uscire dalla modalità impostazione
Passaggio 1
Prima di attivare la modalità impostazione, il sistema UPS deve trovarsi in modalità Stand-by (non in carica) e la batteria deve essere collegata. Il display LCD è mostrato sulla destra.

Passaggio 2
Per attivare la modalità impostazione, tenere premuto per 3 secondi il pulsante "Select".

Passaggio 3
Premere il pulsante "Su" (ON/MUTE) per passare al parametro "02" dell'elenco programmi. A questo punto, premere il pulsante "Enter" per inserire l'impostazione del valore del parametro 2. Premere il pulsante "Su" per impostare il valore "ENA" e abilitare la funzione di programmazione delle prese. Per confermare l'impostazione, premere nuovamente il pulsante "Enter".

Passaggio 4
Premere il pulsante "Su" (ON/MUTE) per passare al parametro "03" dell'elenco programmi. A questo punto, premere il pulsante "Enter" per impostare il tempo delle prese programmabili. Premere il pulsante "Su" per modificare il valore dell'autonomia. Premere "Enter" per confermare l'impostazione.

Passaggio 5
Premere il pulsante "Su" (ON/MUTE) per passare al parametro "00" dell'elenco programmi. A questo punto, premere il pulsante "Enter" per uscire dal menu impostazioni.

Passaggio 6
Scollegare l'ingresso CA e attendere che il display LCD si spenga. La nuova impostazione si attiverà alla riaccensione del sistema UPS.
2.6 Descrizione della modalità di funzionamento
Modalità di funzionamento Descrizione Display LCD
| Modalità ECO Quando la tensione di ingresso rientra nell'intervallo di tensione regolato, il sistema UPS fornisce alimentazione all'uscita direttamente dalla rete elettrica. ECO è l'acronimo di Efficiency Corrective Optimizer (ottimizzatore correttivo dell'efficienza). In questa modalità, quando la batteria è totalmente carica la ventola si arresta per risparmiare energia | ![]() | |
| Modalità buck con CA normale | Quando la tensione di ingresso è superiore all'intervallo di regolazione della tensione ma è inferiore al punto di perdita alto, si attiva la modalità AVR buck | ![]() |
| Modalità boost con CA normale | Quando la tensione di ingresso è inferiore all'intervallo di regolazione della tensione ma è superiore al punto di perdita basso, la modalità AVR boost viene disattivata | ![]() |
| Modalità batteria | Quando la tensione di ingresso non rientra nell'intervallo accettabile o si verifica un errore di alimentazione e viene emesso un allarme acustico ogni 10 secondi, il sistema UPS fornisce l'alimentazione con la batteria | ![]() |
| Modalità standby Il sistema UPS si spegne e non fornisce alimentazione in uscita, ma può caricare le batterie | ![]() | |
| Modalità guasto Quando si verifica un guasto, vengono visualizzati l'icona ERROR e il codice del guasto | ![]() | |
2.7 Codici di riferimento dei guasti
Evento Codice del guasto Icona
| L'avvio del bus non riuscito | 01 | x |
| Sovratensione del bus 02 x | ||
| Sottotensione del bus 03 x | ||
| "Soft start" dell'invertitore non riuscito | 11 | x |
| Tensione invertitore alta 12 x | ||
| Tensione invertitore bassa | 13 | x |
Evento Codice del guasto Icona
| Corto circuito uscita invertitore 14 | x | |
| Tensione batteria troppo alta 27 | x | |
| Tensione batteria troppo bassa 28 | x | |
| Temperatura eccessiva | 41 | x |
| Sovraccarico | 43 | |
| Errore caricatore | 45 | x |
2.8 Indicatore di avvertenza
| Avvertenza | Icona (lampeggiante) | Codice | Allarme |
| Livello batteria basso | bL | Viene emesso ogni 2 secondi | |
| Sovraccarico | OL | Viene emesso ogni secondo | |
| Batteria non collegata | NC | Viene emesso ogni 2 secondi | |
| Carica eccessiva | OC | Viene emesso ogni 2 secondi | |
| Guasto cablaggio sede | SF | Viene emesso ogni 2 secondi |
Avvertenza Icona (lampeggiante) Codice Allarme
| EPO abilitato | (YACD) | (8045) | Viene emesso ogni 2 secondi |
| Temperatura eccessiva | (3022) | (TKCT) | Viene emesso ogni 2 secondi |
| Errore caricatore | (5HCA) | (D3XX) | Viene emesso ogni 2 secondi |
| Guasto batteria | (5CKD) | (5K80) | Viene emesso ogni 2 secondi (il sistema UPS si spegne) |
| Sostituzione della batteria | (XS48) | (2SW7) | Viene emesso ogni 2 secondi |
| Errore EEPROM | (XS38) | (KA2D) | Viene emesso ogni 2 secondi |
Nota: La funzione "Guasto cablaggio sede" può essere abilitata e disabilitata tramite software. Per i dettagli, consultare il manuale del software.
Se il sistema UPS non funziona correttamente, risolvere i problemi seguendo le indicazioni riportate nella tabella seguente
Problemi Causa Soluzione
| Nessuna indicazione e allarme anche in assenza di anomalie della rete elettrica | L'alimentazione CA in ingresso non è collegata | Controllare se il cavo di alimentazione di ingresso è collegato alla rete elettrica |
| L'ingresso CA è collegato all'uscita del sistema UPS | Collegare il cavo di alimentazione di ingresso CA all'ingresso CA | |
| L'icona⚠️ e il codice di avvertenza EF lampeggiano sul display LCD e viene emesso un allarme acustico ogni 2 secondi | La funzione EPO è attiva | Impostare il circuito in posizione chiusa per disabilitare la funzione EPO. |
| L'icona⚠️, ⚫ il codice di avvertenza SF lampeggiano sul display LCD e viene emesso un allarme acustico ogni 2 secondi | I cavi conduttori di linea e neutro dell'ingresso UPS sono invertiti | Ruotare la presa di alimentazione della rete elettrica di 180^ e collegarla al sistema UPS |
| L'icona⚠️, ⚫ il codice di avvertenza HL lampeggiano sul display LCD e viene emesso un allarme acustico ogni 2 secondi | La batteria esterna o interna non è collegata correttamente | Controllare se tutte le batterie sono collegate |
| Sul display LCD appare il codice guasto 27 e viene emesso un allarme acustico continuo | La tensione della batteria è troppo alta o il caricatore è guasto | Rivolgersi al rivenditore |
| Sul display LCD appare il codice guasto 28 e viene emesso un allarme acustico continuo | La tensione della batteria è troppo bassa o il caricatore è guasto | Rivolgersi al rivenditore |
| L'icona⚠️, ⚫ il codice di avvertenza OL lampeggiano sul display LCD e viene emesso un allarme acustico ogni secondo | Il sistema UPS è sovraccarico | Rimuovere i carichi eccessivi dall'uscita del sistema UPS e riavviare |
| Sul display LCD appare il codice guasto 43 e l'icona ➔ accesa. Viene emesso un allarme acustico continuo | Il sistema UPS si arresta automaticamente a causa di un sovraccarico sull'uscita | Rimuovere i carichi eccessivi dall'uscita del sistema UPS e riavviare |
| Viene visualizzato il codice guasto 14 e viene emesso un allarme acustico continuo | Il sistema UPS si arresta automaticamente a causa di un corto circuito sul sistema UPS | Verificare il cablaggio dell'uscita e controllare se i dispositivi connessi sono in corto circuito |
| Sul display LCD appaiono i codici guasto 01, 02, 03, 11, 12, 13 e 41 e viene emesso un allarme acustico continuo | Si è verificato un guasto interno del sistema UPS | Rivolgersi al rivenditore |
| L'autonomia della batteria è inferiore al valore nominale | Le batterie non sono completamente cariche | Caricare le batterie per almeno 5 ore, quindi controllare la capacità. Se il problema persiste, rivolgersi al rivenditore. |
| Le batterie sono difettose | Rivolgersi al rivenditore per la sostituzione delle batterie | |
| Sul display LCD appare il codice guasto 45 e viene emesso un allarme acustico continuo | Il caricatore non ha un'uscita e la tensione della batteria è inferiore a 10 V/PC | Rivolgersi al rivenditore |
3.1 Storage e manutenzione Utilizzo
Il sistema UPS non contiene componenti riparabili dall'utente. La vita utile delle batterie varia da 3 a 5 anni a una temperatura ambiente di 25°C. Dopo tale periodo le batterie devono essere sostituite. In questa circostanza, rivolgersi al rivenditore


Per smaltire la batteria esausta, portarla a un apposito centro di riciclaggio oppure inviarla al rivenditore utilizzando la confezione della batteria sostitutiva
Storage
| Temperatura di conservazione | Frequenza di ricarica Durata della carica |
| -25°C - 40°C Ogni 3 mesi 1-2 ore | |
| 40°C - 45°C Ogni 2 mesi 1-2 ore | |
4.1 Trasporto
- Trasportare il sistema UPS solo nella confezione originale per proteggerlo dagli urti.
4.2 Preparazione
- Se il sistema UPS viene spostato da un ambiente freddo a un ambiente caldo, potrebbe formarsi condensa. Il sistema UPS deve essere completamente asciutto prima di essere installato. Attendere almeno 2 ore per consentire al sistema UPS di acclimatarsi nell'ambiente.
- Non installare il sistema UPS in prossimità di acqua o in ambienti umidi.
- Non installare il sistema UPS in un luogo esposto alla luce solare diretta o accanto a un termosifone
• Non ostruire i fori di ventilazione sull'involucro del sistema UPS.
4.3 Installazione
- Non collegare elettrodomestici o dispositivi che possono sovraccaricare il sistema UPS (ad esempio una stampante laser) alle sue prese di uscita.
- Collocare i cavi in modo che non sia possibile calpestarli o inciamparvi.
- Non collegare elettrodomestici (ad esempio asciugacapelli) alle prese di uscita del sistema UPS.
- Collegare il sistema UPS esclusivamente a una presa dotata di protezione dalle scosse e messa a terra.
- Per collegare il sistema UPS alla presa elettrica dell'edificio (dotata di protezione dalle scosse), utilizzare esclusivamente il cavo di rete con marchio CE e certificazione VDE incluso (ad esempio il cavo di rete del computer).
- Per collegare i carichi al sistema UPS, utilizzare solo cavi di alimentazione con marchio CE e certificazione VDE.
- Quando si installa l'apparecchiatura, accertarsi che la corrente di dispersione totale del sistema UPS e dei dispositivi connessi non sia superiore a 3,5 mA.
- Temperatura nominale: è possibile utilizzare unità a una temperatura ambiente massima di 40°C (104°F).
- PER LE APPARECCHIATURE COLLEGABILI, la presa deve essere installata vicino all'apparecchiatura e deve essere facilmente accessibile.
- ATTENZIONE: l'unità è pesante e sono necessarie almeno due persone per sollevarla.
- Controllare se è presente un dispositivo di protezione dalle sovracorrenti e dai corto circuiti a monte del sistema UPS. La specifica di protezione consigliata è 11 A per 800\~1100 VA, 15 A per 1,5 VA, 20 A per LV 2kVA BT e 30 A per 2,5\~3 kVA con curva di sgancio B o C.
4.4 Funzionamento
- Non scollegare il cavo di rete dal sistema UPS o dalla presa elettrica dell'edificio (dotata di protezione dalle scosse) durante il funzionamento, in quanto potrebbe interrompersi la messa a terra di protezione del sistema UPS e di tutti i carichi collegati.
- Il sistema UPS è dotato di una propria fonte di alimentazione interna (batterie). Le prese di uscita del sistema UPS o la morsettiera di uscita potrebbero essere sotto tensione anche se il sistema UPS non è collegato alla presa elettrica dell'edificio.
- Per scollegare completamente il sistema UPS, premere prima il pulsante OFF/Enter per scollegare la rete elettrica.
- Impedire l'ingresso di liquidi e corpi estranei nel sistema UPS.
- I circuiti EPO, RS-232 e USB sono circuiti a tensione ultrabassa di sicurezza IEC 60950-1 con isolamento rinforzato.
4.5 Manutenzione, assistenza e guasti
- Il sistema UPS funziona con tensioni pericolose. Eventuali riparazioni devono essere eseguite esclusivamente da tecnici qualificati.
- ATTENZIONE: rischio di scosse elettriche. Anche dopo aver scollegato l'unità dalla rete elettrica (la presa elettrica dell'edificio), i componenti all'interno del sistema UPS sono ancora collegati alla batteria, per cui sono sotto tensione e rappresentano un pericolo.
- Prima di eseguire interventi di riparazione e/o manutenzione, scollegare le batterie, accertarsi dell'assenza di corrente e dell'assenza di tensioni pericolose sui terminali del condensatore ad alta capacità (ad esempio condensatori USB).
- Per scongiurare il rischio di scosse elettriche, spegnere l'unità e scollegarla dalla fonte di alimentazione CA prima di intervenire sulla batteria.
- Le sostituzione delle batterie e la supervisione delle operazioni sono destinate esclusivamente a personale esperto di batterie che si attenga a tutte le necessarie precauzioni. Le persone non autorizzate non devono avvicinarsi alle batterie.
- ATTENZIONE: rischio di scosse elettriche. Il circuito delle batterie non è isolato dalla tensione di ingresso. Tra i terminali delle batterie e la terra possono prodursi tensioni pericolose. Prima di ogni contatto, accertarsi dell'assenza di tensione.
- Le batterie possono causare scosse elettriche e hanno un'elevata corrente di corto circuito. Quando si interviene sulle batterie, adottare le precauzioni specificate di seguito e tutte le misure necessarie:
- Rimuovere orologi da polso, anelli e altri oggetti metallici.
- Utilizzare solo utensili con impugnature e manici isolati.
- Quando si sostituiscono le batterie, installare lo stesso numero e lo stesso tipo di batterie.
- Non smaltire le batterie nel fuoco, in quanto potrebbero esplodere.
- Non aprire né distruggere le batterie. L'elettrolita che fuoriesce potrebbe causare lesioni cutanee e oculari, e può essere tossico.
- Quando si sostituiscono le batterie, utilizzare lo stesso tipo e lo stesso numero di batterie o gruppi di batterie.
- Una batteria può comportare il rischio di scossa elettrica e corrente di cortocircuito.
- Quando si interviene sulla batterie, è necessario attenersi alle seguenti precauzioni:
a. Rimuovere orologi, anelli e altri oggetti metallici.
b. Utilizzare utensili con impugnature isolate.
c. Indossare guanti e stivali di gomma.
d. Non collocare utensili o oggetti metallici sopra le batterie.
e. Scollegare la fonte di carica prima di collegare o scollegare i terminali delle batterie.
f. Controllare se la batteria è inavvertitamente collegata alla terra. In tal caso, rimuovere la fonte dalla terra. Il contatto con una parte di una batteria collegata a terra può causare scosse elettriche. La probabilità di tale scossa può essere ridotta se i collegamenti a terra vengono rimossi durante l'installazione e la manutenzione.
