BEDIENUNGSANLEITUNG UPS1RM2U1500 V7

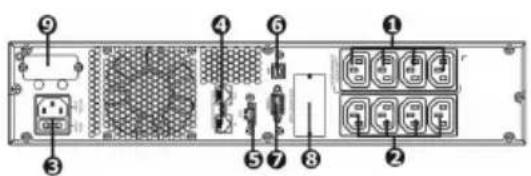

1.1 Ansicht Rückseite

Hinweis: Bitte prüfen Sie das Gerät vor der Installation. Stellen Sie sicher, dass der Paketinhalt nicht beschädigt wurde. Bewahren Sie die Originalverpackung für einen späteren Zeitpunkt gut auf.

IEC-Schutzklasse NEMA-Schutzklasse

1. Programmierbare Steckdosen maximieren die Backup-Zeit für kritische Systeme
2. Indem kürzere Backup-Zeiten für nicht-kritische Systeme eingestellt werden
3. Wechselstromeingang
4. Netzwerk / Fax / Modem Überspannungsschutz
5. Notausschalter
6. USB Anschluss
7. RS-232 Anschlus
8. SNMP Card slot
9. Externer Batterieanschluss

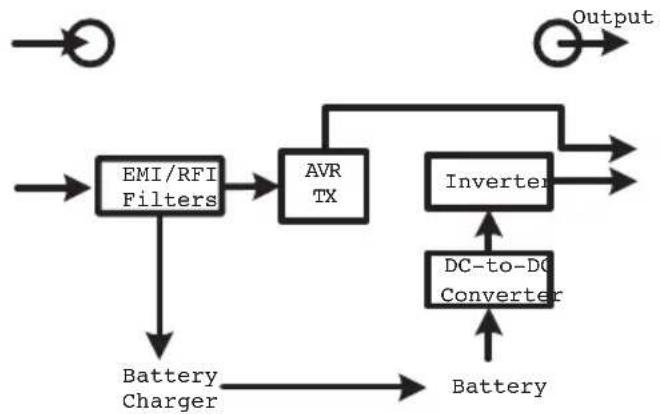

1.2 Betrieb

Die USV verfügt über einen Netzeingang, EMI-/HFI-Filter, einen Wechselrichter, ein Batterieladegerät, einen Gleichspannungswandler, eine Batterie, einen AVR TX sowie einen USV-Ausgang.


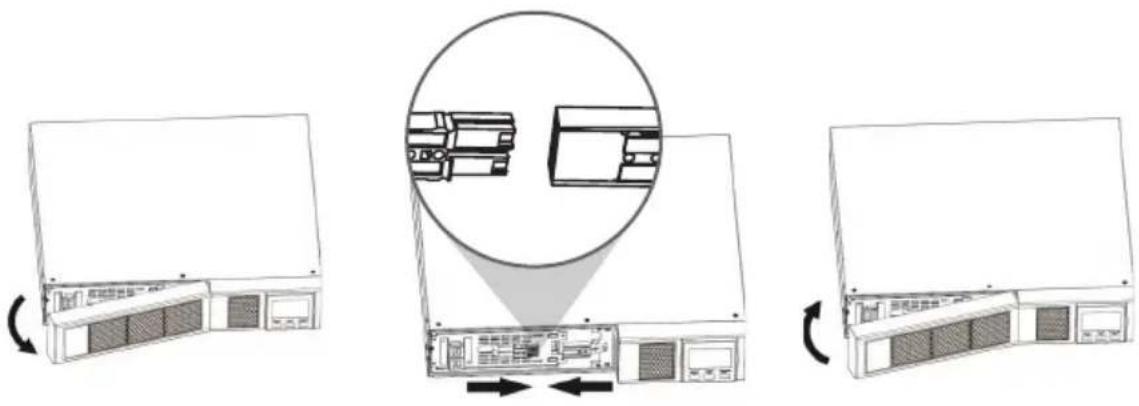

1.3 Installation

Aus Sicherheitsgründen wird die USV ab Werk ohne angeschlossene Batteriekabel geliefert. Bevor Sie die USV Installieren, befolgen sie bitte die folgenden Schritte, um die Batteriekabel wieder anzuschließen.

Nehmen Sie die Frontblende ab. Schließen Sie den Wechselstromeingang an und verbinden Sie die Batteriedrähte.
Setzen Sie die Frontblende wieder auf das Gerät.

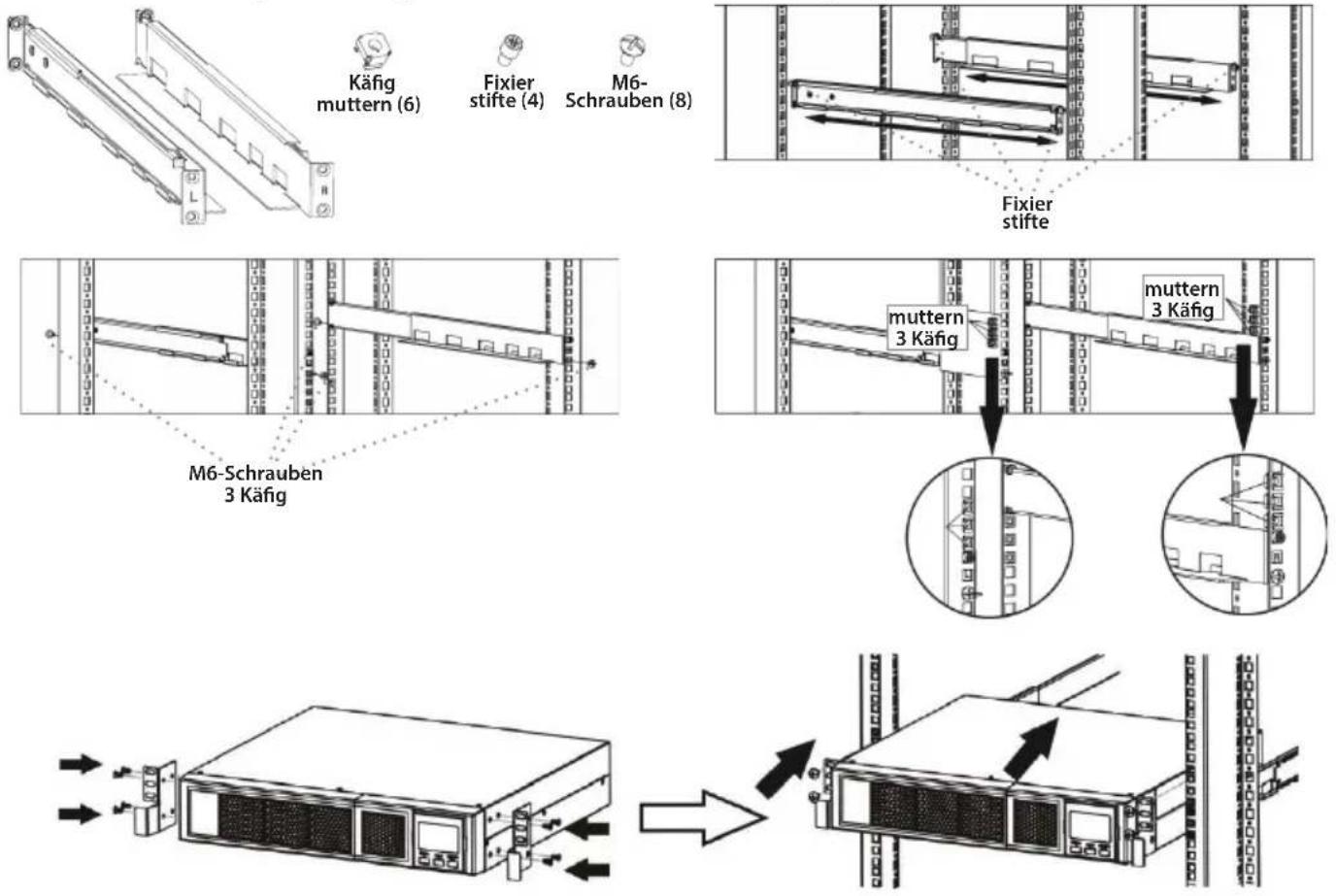

Rackmontage

Achtung! – Verwenden Sie die Montagehalterung NICHT zum Anheben des Gerätes. Die Montagehalterung dient ausschließlich der Befestigung des Gerätes im Rack.

Käfig muttern (6) Fixier stifte (4) M6- Schrauben (8) Fixier stifte M6-Schrauben 3 Käfig muttern 3 Käfig muttern 3 Käfig

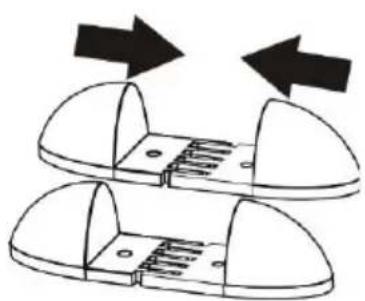

Towermontage

123

Hinweis: Wenn Sie die USV oder die Batterieeinheit mit Standfüßen montieren, achten Sie bitte auf einen Mindestabstand von 70 mm zur Unterkante des Gerätes.

1.4 Einrichtung

1. USV-Eingang

Schließen Sie die USV nur an einen geerdeten Stromanschluss an. Verwenden Sie keine Verlängerungskabel, Steckdosenleisten oder Überspannungsschutzeinrichtungen.

2. USV-Ausgänge

Die USV verfügt über zwei verschiedene Arten von Ausgängen: programmierbare und reguläre Ausgänge. Bitte schließen Sie unkritische Geräte an die programmierbaren Ausgänge und kritische Geräte an die regulären Ausgänge an. So kann eine längere Backup-Zeit für kritische Geräte erreicht werden, wenn die unkritischen Geräte eine kürzere Backup-Zeit haben.

3. Kommunikationsanschlüsse (optional)

USB-Anschluss

Schließen Sie das im Lieferumfang enthaltene USB-Kabel an den Computer und das USV-Gerät an, um ein unbeaufsichtigtes Herunterfahren/Hochfahren sowie eine Statusüberwachung zu ermöglichen.

Hinweis: Der USB- und der RS-232-Anschluss können nicht gleichzeitig genutzt werden.

4. Netzwerkverbindung

Überspannungsschutz für Netzwerk/Fax/Telefon

Schließen Sie ein Modem-/Telefon-/Fax-/Netzwerkkabel an der überspannungsgeschützten „IN“-Buchse auf der Rückseite der USV an. Anschließend können Sie ein weiteres Modem/Fax-/Telefon-/Netzwerkkabel an den „OUT“-Anschluss stecken.

5. Deaktivierung und Aktivierung der Notabschaltungsfunktion (EPO)

Diese USV ist mit einer Notabschaltungsfunktion ausgestattet. Pin 1 und Pin 2 sind standardmäßig für den Normalbetrieb der USV geschlossen.

Hinweis: Die EPO-Funktionslogik kann über die LCD-Einstellung angepasst werden. Weitere Informationen hierzu finden Sie in Programm 08 in den USV-Einstellungen.

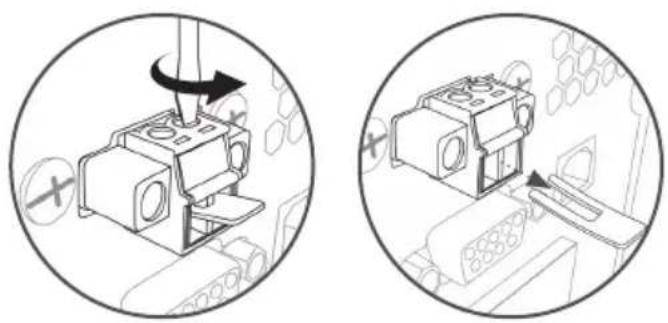

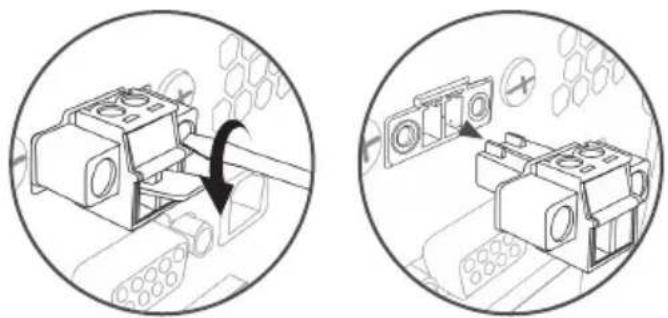

Methode 1

Entfernen Sie die beiden oberen Schrauben. Ziehen Sie den Metallstift heraus.

Entfernen Sie die beiden vorderen Schrauben. Ziehen Sie den gesamten grünen Anschluss heraus.

6. Einschalten der USV

Halten Sie die Taste „ON/Mute“ auf der Vorderseite des Gerätes zwei Sekunden lang gedrückt, um die USV einzuschalten.

Hinweis: Die Batterie wird während der ersten fünf Stunden im Normalbetrieb vollständig aufgeladen. In dieser Zeit kann keine vollständige Batterielaufzeit erwartet werden.

7. Installieren der Software (optional für fortgeschrittene Benutzer)

Installieren Sie die USV-Software, um das USV-System umfassend zu konfigurieren und einen optimalen Systemschutz für Ihren Computer zu gewährleisten. Bitte befolgen Sie die untenstehenden Anweisungen zum Download und zur Installation der Software.

1. Rufen Sie http://www.V7-world.com/downloads auf.
2. Wählen Sie die ViewPower-Software für Ihr Betriebssystem aus und laden Sie sie herunter.
3. Befolgen Sie die Installationsanweisungen auf dem Bildschirm.

1.5 Austauschen der Batterien

Hinweis: Diese USV ist mit integrierten Batterien bestückt, die nur von einer Elektrofachkraft ausgetauscht werden sollten.

Achtung! – Beachten Sie alle Warnhinweise und Anmerkungen, bevor Sie die Batterien austauschen.

Hinweis: Wenn die Batterie nicht angeschlossen ist, sind die Geräte nicht vor Stromausfällen geschützt.

1

Nehmen Sie die Frontblende ab. Ziehen Sie das Batteriekabel ab.

3

Ziehen Sie das Batteriegehäuse heraus, indem Sie die beiden frontseitigen Schrauben lösen.

Entfernen Sie die obere Abdeckung des Gehäuses und tauschen sie die Batterien.

5

67

Nachdem Sie die Batterien ausgetauscht haben, schieben Sie das Gehäuse wieder in seine Position und ziehen Sie die Schrauben fest.

Schließen Sie die Batteriekabel wieder an

Setzen Sie die Frontblende wieder auf das Gerät.

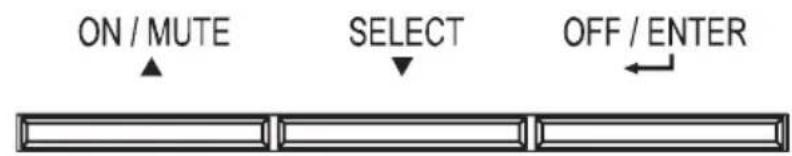

2.1 Tastenfunktionen

Anzeige Funktion

Informationen zu Backup-Zeiten

Zeigt die geschätzte Backup-Zeit an. H = Stunden M = Minuten S = Sekunden

Konfigurations- und Fehleranzeige

Zeigt die Konfigurationselemente an. Eine detaillierte Auflistung dieser Elemente finden Sie in Abschnitt 2.5.

Zeigt Warn- und Fehlercodes an. Eine detaillierte Auflistung aller Codes finden Sie in den Abschnitten 2.7 und 2.8.

Stummschaltung

Zeigt an, dass der akustische Alarm der USV deaktiviert ist.

Zeigt Informationen zu Eingang, Batterie, Temperatur, Ausgang und Last an

Zeigt die Eingangsspannung, die Eingangsfrequenz, die Batteriespannung, den Batteriestand, die Umgebungstemperatur, die Ausgangsspannung, die Ausgangsfrequenz, den Laststrom und die prozentuale Auslastung an. K = Kilo W = Watt V = Spannung A = Ampere % = Prozent °C = Grad Celsius Hz = Frequenz

Lastinformationen

Zeigt die Lastebenen für 0-24 %, 25-49 %, 50-74 % und 75-100 % an.

Zeigt Überlast an.

Informationen zu programmierbaren Ausgängen

Zeigt an, dass die programmierbaren Ausgänge in Betrieb sind.

Informationen zum Betriebsmodus

Zeigt an, dass die USV an ein Hauptnetz angeschlossen ist.

Zeigt an, dass die Batterie in Betrieb ist.

Zeigt den Ladestatus an.

Zeigt an, dass der ECO-Modus aktiviert ist.

Zeigt an, dass sich die USV im Boost-Modus befindet.

Zeigt an, dass sich die USV im Buck-Modus befindet.

Zeigt an, dass die AC-zu-DC-Schaltung in Betrieb ist.

Zeigt an, dass die Wechselrichterschaltung in Betrieb ist.

Zeigt an, dass der Ausgang in Betrieb ist.

Batterieinformationen

Zeigt Batteriestand bei 0-24 %, 25-49 %, 50-74 % und 75-100 % an.

Zeigt an, dass die Batterie geladen werden muss.

2.2 Akustischer Alarm

Batteriemodus Ertönt alle 10 Sekunden

Batterie schwach Ertönt alle 2 Sekunden

Überlast Ertönt im Sekundentakt

Störung Durchgehender Alarm

2.4 Anzeigen im LCD-Display

Abkürzung Displayanzeige Definition
ENA / DIS	ENA/di S	Aktivieren / Deaktivieren
ESC	ESC	Abbruch
ON	ON	EIN
OK	OK	OK
EP	EP	EPO
AO / AC	AO/AC	Active Open / Active Close
TP	TP	Temperatur
CH	CH	Ladegerät
SF	SF	Störung
EE	EE	EEPROM-Fehler
BR Batterie tauschen	bF
ST1 / ST2 / ST3	5t 1 / 5t2 / 5t3	Empfindlichkeitseinstellung der Eingangswellenform

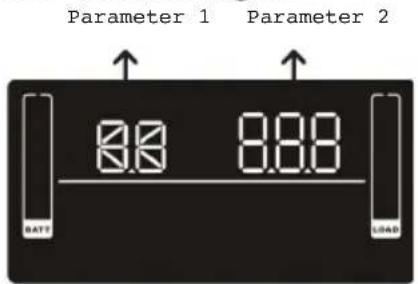

2.5 USV-Einstellungen

Parameter 1 8.8 8.8 Parameter 2 DATA LOAD

Die USV verfügt über zwei Einstellungsparameter

1. Für Programmalternativen (siehe Tabelle unten)
2. Einstellungsmöglichkeiten oder Werte für jedes Programm

Schnittstelle Einstellung

01 Einstellung der Ausgangsspannung

Für EU-Modelle können Sie die VAC-Einstellungen 208/220/230/240 auswählen. Die Standardeinstellung beträgt 230 VAC. (Es wird nicht empfohlen, diese Einstellung zu ändern)

Für US-Modelle können Sie die VAC-Einstellungen 110/115/120/127 auswählen. Die Standardeinstellung beträgt 120 VAC. (Es wird nicht empfohlen, diese Einstellung zu ändern)

02 Aktivierung/Deaktivierung der programmierbaren Ausgänge

ENA > programmierbare Ausgänge sind aktiviert DIS > programmierbare Ausgänge sind deaktiviert

03 Einstellung der programmierbaren Ausgänge

03 999

Einstellen der Backup-Zeitintervalle in Minuten von 0-999 für die programmieren Ausgänge, an die im Batteriemodus nicht-kritische Geräte angeschlossen sind. (Standard = 999)

04 Einstellung des maximalen Ladestroms

Einstellen des maximalen Ladestroms

Sie können den Ladestrom auf 1/2/4/6/8 Ampere einstellen.

(Standardeinstellung ist 8 A)

Hinweis: Diese Einstellung gilt nur für Schnellladegeräte.

06 Einstellungen zur Einschränkung des autonomen Betriebs

06 999.

Einstellen der Backup-Zeitintervalle im Batteriemodus für die regulären Ausgänge.

Einstellen der Backup-Zeitintervalle in Minuten von 0-999 für die regulären Ausgänge im Batteriemodus

DIS > Deaktivieren der Einschränkung: Die Backup-Zeit richtet sich nach dem Batteriestand (Standardeinstellung)

Hinweis: Wenn der Wert auf 0 gestellt wird, beträgt die Backup-Zeit nur 10 Sekunden.

07 Einstellung der Batteriekapazität in Ah

07 7h

Einstellen der Batteriekapazität der USV in Ah

Einstellen der Batteriekapazität von 7-999 in Ah

* Einstellen der richtigen Batteriekapazität, wenn eine Batterie angeschlossen ist

08 Einstellung der EPO-Logik

08 80

Einstellen der Kontrolllogik für die EPO-Funktion

AO > Active Open (Standard): Wenn AO als EPO-Logik ausgewählt ist, wird die EPO-Funktion mit Pin 1 und Pin 2 im offenen Zustand aktiviert

AC > Active Close: Wenn AC als EPO-Logik ausgewählt ist, wird die EPO-Funktion mit Pin 1 und Pin 2 im geschlossenen Zustand aktiviert

09 Empfindlichkeitseinstellung der Eingangswellenform

09 5:1

St1: hohe Empfindlichkeit. Min 4/32 Erkennung von Zyklus und Wellenformverzerrung (Standard)

St2: mittlere Empfindlichkeit. Min 7/32 Zykluserkennung

St3: niedrige Empfindlichkeit. Min 10/32 Zykluserkennung (mit Generatoren verwenden)

00 Einstellungen verlassen

00 ESC

Den Einstellungsmodus verlassen

Schritt 1

Stellen Sie sicher, dass sich die USV im Standby-Modus (ohne geladen zu werden) befindet und dass die Batterie angeschlossen ist, bevor Sie den Einstellungsmodus auswählen. Die LDC-Anzeige ist auf der rechten Seite abgebildet.

Schritt 2

Halten Sie die taste „Select“ drei Sekunden gedrückt, um in den Einstellungsmodus zu gelangen.

Schritt 3

Drücken Sie die Taste „Up“ (ON/MUTE), um in der Programmliste zu „02“ zu wechseln. Drücken Sie anschließend die „Enter“-Taste, um den Wert für Parameter 2 einzustellen. Drücken Sie die Taste „Up“ und stellen Sie den Wert auf „ENA“, um die Ausgangsprogrammierung zu aktivieren. Drücken Sie anschließend wieder die „Enter“-Taste, um die Einstellung zu bestätigen.

Schritt 4

Drücken Sie die Taste „Up“ (ON/MUTE), um in der Programmliste zu „03“ zu wechseln. Drücken Sie anschließend die „Enter“-Taste, um die Zeiteinstellungen für die programmierbaren Ausgänge anzupassen. Drücken Sie die Taste „Up“, um die Backup-Zeit anzupassen. Drücken Sie anschließend die „Enter“-Taste, um die Einstellung zu bestätigen.

Schritt 5

Drücken Sie die Taste „Up“ (ON/MUTE), um in der Programmliste zu „00“ zu wechseln. Drücken Sie anschließend die „Enter“-Taste, um das Einstellungsmenü zu verlassen.

Schritt 6

Trennen Sie den Wechselstromeingang und warten Sie, bis sich die LCD-Anzeige ausschaltet.

Die neue Einstellung wird übernommen, sobald Sie die USV wieder einschalten.

2.6 Beschreibung der Betriebsmodi

Betriebsmodus Beschreibung LDC-Anzeige

ECO-Modus Wenn die Eingangsspannung innerhalb des gewählten Toleranzbereiches liegt, versorgt die USV den Ausgang direkt über das Stromnetz. ECO ist die Abkürzung für „Efficiency Corrective Optimizer“. Wenn die Batterie vollständig aufgeladen ist, schaltet sich der Lüfter in diesem Modus ab, um Energie zu sparen.
Buck-Modus bei regulärer Wechselspannung	Wenn die Eingangsspannung über dem gewählten Toleranzbereich liegt, schaltet sich die USV in den Buck-Modus.
Boost-Modus bei regulärer Wechselspannung	Wenn die Eingangsspannung unter dem gewählten Toleranzbereich liegt, wird der Boost-Modus deaktiviert.
Batteriemodus Liegt die Eingangsspannung weit außerhalb des Toleranzbereiches oder der Hauptstrom fällt aus, so schaltet die USV in den Batteriebetrieb. Dies wird durch ein akustisches Signal (alle 10 Sekunden) angezeigt.
Standby-Modus Die USV ist abgeschaltet und es liegt keine Spannung an den Ausgängen vor. Die Batterien können dennoch geladen werden.
Fehlercodes Wenn ein Fehler auftritt, erscheint in der Anzeige zuerst „ERROR“ und anschließend der Fehlercode.

2.7 Fehlerreferenzcodes

Fehler Fehlercode Symbol			Fehler	Fehlercode	Symbol
Bus-Startfehler 01 x			Kurzschluss an Wechselrichterausgang	14	x
Bus over 02 x			Batteriespannung zu hoch	27	x
Bus under 03 x			Batteriespannung zu niedrig	28	x
Startfehler bei Wechselrichter 11 x			Überhitzung	41	x
Wechselrichterspannung hoch	12 x		Überladung	43
Wechselrichterspannung niedrig	13	x	Ladungsfehler	45	x

2.8 Warnungsanzeige

Warnung	Symbol (blinkend)	Code	Alarm
Batterie schwach		bL	Ertönt alle 2 Sekunden
Überlast		OL	Ertönt im Sekundentakt
Batterie nicht angeschlossen		NC	Ertönt alle 2 Sekunden
Überladung		OC	Ertönt alle 2 Sekunden
Falsche Verkabelung		SF	Ertönt alle 2 Sekunden

Warnung Symbol (blinkend) Code Alarm

EPO-Modus aktiviert			Ertönt alle 2 Sekunden
Überhitzung			Ertönt alle 2 Sekunden
Ladungsfehler			Ertönt alle 2 Sekunden
Batteriefehler		—	Ertönt alle 2 Sekunden(UVS schaltet sich ab)
Batterie tauschen			Ertönt alle 2 Sekunden
EEPROM-Fehler			Ertönt alle 2 Sekunden

Hinweis: Die Funktion „Falsche Verkabelung“ kann über die Software aktiviert/deaktiviert werden.
Weitere Informationen entnehmen Sie bitte dem Software-Handbuch.

Nutzen Sie diese Übersicht, um Probleme bei einer nicht-ordnungsgemäßen Funktionsweise der USV selbst zu beheben.

Problem Ursache Lösung

Keine Anzeige und Warnung, obwohl der Netzstrom normal ist.	Das AC-Stromkabel ist nicht angeschlossen.	Prüfen Sie das Eingangsstromkabel auf korrekten Sitz.
	Der AC-Eingang ist mit einem USV-Ausgang verbunden.	Schließen Sie das AC-Stromkabel an den AC-Stromeingang der USV an.
Das Symbol⚠️ und die WarnungEF blinken auf der Anzeige und der Alarm ertönt alle zwei Sekunden.	Die EPO-Funktion ist aktiviert.	Schließen Sie den Schaltkreis, um die EPO-Funktion zu deaktivieren.
Die Symbole⚠️ und ⚫ und die WarnungSF blinken auf der Anzeige und der Alarm ertönt alle zwei Sekunden.	Leitungsstrom und Nullleiter am USV-Eingang sind vertauscht.	Drehen Sie den Stecker am Netzstromanschluss um 180° und schließen Sie ihn anschließend wieder an.
Die Symbole⚠️ und ⚫ und die WarnungNL blinken auf der Anzeige und der Alarm ertönt alle zwei Sekunden.	Die externe oder integrierte Batterie ist nicht korrekt angeschlossen.	Prüfen Sie, ob alle Batterien korrekt angeschlossen sind.
Der Fehlercode 27 wird angezeigt und der Alarm gibt einen Dauerton ab.	Die Batteriespannung ist zu hoch oder das Ladegerät ist defekt.	Kontaktieren Sie den Lieferanten.
Der Fehlercode 28 wird angezeigt und der Alarm gibt einen Dauerton ab.	Die Batteriespannung ist zu niedrig oder das Ladegerät ist defekt.	Kontaktieren Sie den Lieferanten.
Die Symbole⚠️ und ⚫ und die WarnungOL blinken auf der Anzeige und der Alarm ertönt im Sekundentakt.	Die USV ist überlastet.	Beseitigen Sie die übermäßige Belastung am USV-Ausgang und starten Sie die USV neu.
Der Fehlercode 43 und das Symbol werden angezeigt. Der Alarm gibt einen Dauerton ab.	Die USV hat sich aufgrund zu hoher Ausgangslast selbsttätig abgeschaltet.	Beseitigen Sie die übermäßige Belastung am USV-Ausgang und starten Sie die USV neu.
Der Fehlercode 14 wird angezeigt und der Alarm gibt einen Dauerton ab.	Die USV hat sich aufgrund eines Kurzschlusses am USV selbsttätig abgeschaltet.	Prüfen Sie die Ausgangsverkabelung und ob sich ein verbundenes Gerät im Kurzschlussstatus befindet.
Die Fehlercodes 01, 02, 03, 11, 12, 13 und 41 werden angezeigt und der Alarm gibt einen Dauerton ab.	Es liegt ein interner Fehler vor.	Kontaktieren Sie den Lieferanten.
Die Backup-Zeit ist kürzer als der Nennwert.	Die Batterie ist nicht vollständig aufgeladen.	Laden Sie die Batterie für mindestens fünf Stunden und prüfen Sie die Kapazität. Besteht das Problem weiterhin, kontaktieren Sie Ihren Lieferanten.
	Die Batterie ist defekt.	Kontaktieren Sie Ihren Lieferanten, um die Batterie zu tauschen.
Der Fehlercode 45 wird angezeigt und der Alarm gibt einen Dauerton ab.	Das Ladegerät erzeugt keine Leistung und die Batteriespannung liegt bei unter 10 V/PC.	Kontaktieren Sie den Lieferanten.

3.1 Lagerung und Instandhaltung Betrieb

Diese USV kann nur von sachkundigem Personal gewartet werden. Wenn die Lebensdauer der Batterie (ca. 3-5 Jahre bei durchschnittlich 25 °C Umgebungstemperatur) abgelaufen ist, muss die Batterie ausgetauscht werden. Kontaktieren Sie hierzu Ihren Lieferanten.

Ph

P

Entsorgen Sie die Batterie bei einer entsprechenden Recyclinganlage oder schicken Sie diese in dem Karton der Austauschbatterie an ihren Lieferanten zurück.

Lagerung

Umgebungstemperatur Ladezyklus Ladedauer

-25 °C - 40 °C Alle 3 Monate 1-2 Stunden

40 °C - 45 °C Alle 2 Monate 1-2 Stunden

4.1 Transport

- Transportieren Sie die USV nur in der Originalverpackung, um Schäden zu vermeiden.

4.2 Vorbereitung

• Wird die USV von einer kalten Umgebung in eine warme gebracht, kann sich Kondenswasser bilden. Vor der Installation muss die USV vollständig trocken sein. Bitte geben Sie dem Gerät mindestens zwei Stunden, um sich zu akklimatisieren.
• Installieren Sie die USV nicht in der Nähe von Wasser oder in feuchten Umgebungen.
• Setzen Sie die USV niemals direktem Sonnenlicht aus und halten Sie sie von Heizkörpern fern.
• Verdecken Sie nicht die Lüftungsschlitze am Gehäuse.

4.3 Installation

• Schließen Sie keine Geräte an die USV-Ausgänge an, die die USV überladen könnten (z. B. Laserdrucker).
• Verlegen Sie die Kabel so, dass niemand darauf tritt oder darüber stolpern kann.
• Schließen Sie keine Haushaltsgeräte an die USV an (z. B. Haartrockner).
• Schließen Sie die USV nur an einen geerdeten Stromanschluss an.
• Verwenden Sie nur VDE-geprüfte und CE-getestete Anschlusskabel (z. B. das Netzkabel Ihres Computers), um die USV an die Schutzkontaktsteckdose der Hausinstallation anzuschließen.
• Verwenden Sie nur VDE-geprüfte und CE-getestete Anschlusskabel, um Geräte an die USV anzuschließen.
• Stellen Sie während der Installation dieses Gerätes sicher, dass die Summe der Fehlerströme der USV und der angeschlossenen Geräte 3,5 mA nicht überschreitet.
• Temperatureinstufung – Diese Geräte sind für die Verwendung bei Umgebungstemperaturen von maximal 40 °C (104 °F) ausgelegt.
• FÜR DEN ANSCHLUSS NEUER GERÄTE sollte sich der Stromanschluss in der Nähe des Gerätes befinden und einfach zu erreichen sein.
• ACHTUNG: Das Gerät ist schwer. Es muss immer von mindestens zwei Personen getragen werden.
• Prüfen Sie, ob die USV über einen Schutz vor Überspannung und Kurzschlüssen verfügt. Die empfohlene Schutzspezifikation lautet 11 A für 800 VA\~1.100 VA, 15 A für 1,5 VA, 20 A für LV 2 KVA und 30 A für 2,5\~3 KVA mit einer B- oder C-Auslösekurve.

4.4 Betrieb

• Ziehen Sie während des Betriebes niemals den Netzstecker oder unterbrechen Sie die Hausinstallation (Schutzkontaktsteckdose). Das würde die Erdung der USV und der angeschlossenen Geräte unterbrechen.
• Die USV verfügt über eine eigene interne Stromquelle (Batterien). Daher können die Ausgangsanschlüsse oder die Ausgangseinheit auch dann stromführend sein, wenn die USV nicht an das Stromnetz angeschlossen ist.
• Zur Außerbetriebnahme der USV drücken Sie zuerst die „OFF/Enter“-Taste, bevor Sie die Kabel entfernen.
• Halten Sie Flüssigkeiten und sonstige Fremdkörper vom Inneren der USV fern.
  • Die EPO-, RS-232- und USB-Schaltkreise sind Verteilungsstromkreise mit Schutzkleinspannung gemäß IEC 60950-1 mit verstärkter Isolierung.

4.5 Wartung, Service und Mängel

• Die USV arbeitet mit hohen Stromspannungen. Reparaturen sollten nur von qualifiziertem Personal durchgeführt werden.
- VORSICHT – Stromschlaggefahr. Selbst wenn die USV vom Stromnetzt genommen wurde, sind Geräte und interne Komponenten noch immer mit den Batterien verbunden. Sie stehen nach wie vor unter Spannung und sind somit gefährlich.
- Bevor Sie Wartungsarbeiten durchführen, entnehmen Sie die Batterien und vergewissern Sie sich, dass keine gefährlichen Spannungen mehr durch die Kondensatoren (z. B. die Bus-Kondensatoren) fließen.
- Um Stromschlägen vorzubeugen, schalten Sie das Gerät ab und trennen Sie es vom Stromnetz, bevor Sie die Batterie warten.
- Der Batterietausch oder sonstige Wartungs- oder Servicearbeiten sollten nur von geschultem Personal durchgeführt oder beaufsichtigt werden. Unbefugte dürfen keinen Zugang zu den Batterien erhalten.
- VORSICHT – Stromschlaggefahr. Der Batteriekreis ist nicht von der Eingangsspannung isoliert. Es können gefährliche Spannungen zwischen Batteriegehäuse und Erdung auftreten. Vergewissern Sie sich vor der Arbeit, dass keine Spannung vorliegt.
- Batterien können Stromstöße oder Kurzschlüsse verursachen. Bitte beachten Sie die folgenden Hinweise beim Warten der Batterien:

- Tragen Sie keine Uhren, Ringe oder andere metallische Gegenstände.

• Nutzen Sie isoliertes Werkzeug.

• Ersetzen Sie die Batterien immer nur durch die gleiche Anzahl an Batterien und durch Batterien des gleichen Typs.
  • Die Batterien niemals mit Feuer in Verbindung bringen. Es besteht Explosionsgefahr.
• Öffnen oder beschädigen Sie die Batterien nicht. Austretende Säure kann Haut und Augen verletzen. Sie kann auch giftig sein.
• Ersetzen Sie die Batterien immer nur durch die gleiche Anzahl an Batterien und durch Batterien des gleichen Typs.

- Batterien können Stromstöße oder Kurzschlüsse verursachen.

- Bitte beachten Sie die folgenden Hinweise bei der Arbeit mit Batterien:

a. Tragen Sie keine Uhren, Ringe oder andere metallische Gegenstände.
b. Nutzen Sie isoliertes Werkzeug.
c. Tragen Sie Gummihandschuhe und -fußbekleidung.
d. Legen Sie kein Werkzeug oder metallische Gegenstände auf der Batterie ab.
e. Trennen Sie das Gerät von der Netzspannung, bevor Sie die Batterie entnehmen oder einsetzen.
f. Prüfen Sie, ob die Batterie versehentlich geerdet wurde. Entfernen Sie bei versehentlicher Erdung den Erdanschluss. Die Berührung von geerdeten Batterieteilen kann einen elektrischen Schlag verursachen. Die Wahrscheinlichkeit eines solchen Schlags kann verringert werden, wenn derartige Erdungen bei der Installation und Wartung entfernt werden.

Overbelast Klinkt elke seconde

Storing Klinkt continu
