Sommario

Installazione ....4

Precauzioni ....4

Montaggio sul Rack ....4

Precauzioni ....4

Sicurezza 4

Gestione dello schermo LCD ....4

Il tubo fluorescente ....5

Manutenzione ....5

Smaltimento dell'apparecchio 5

Funzioni 5

Posizione e funzione dei componenti e dei comandi ....7

Pannello anteriore 7

Lato posteriore 9

Fonti di alimentazione ....10

Caratteristiche tecniche ....11

Descrizione del manuale

Le istruzioni di questo manuale si riferiscono ai tre seguenti modelli:

• LMD-4420 (4 pollici)

• LMD-5320 (5,6 pollici)

• LMD-7220W (7 pollici)

Qualsiasi differenza nel funzionamento è chiaramente indicata nel testo.

Installazione

Precauzioni

• Per evitare il surriscaldamento all'interno dell'apparecchio, accertarsi che vi sia una buona circolazione dell'aria.
  Non appoggiare l'apparecchio su tappeti, coperte o vicino a superficie simili o nelle vicinanze di tessuti come tende che potrebbero bloccare le prese di ventilazione.
• Non installare l'apparecchio vicino a fonti di calore come radiatori o condotti d'aria calda, né in luoghi esposti alla luce solare diretta, a polvere eccessiva, vibrazioni o scosse di natura meccanica.
• Non collocare il monitor vicino ad apparecchi che generano magnetismo, come trasformatori o linee di corrente ad alta tensione.
• Utilizzare l'apparecchio ad una temperatura di esercizio compresa tra 0°C e 35°C (32°F e 95°F).
• Quando l'apparecchio viene montato su rack o su un ripiano, lasciare dello spazio al di sopra e al di sotto dell'apparecchio e tra l'apparecchio e le altre attrezzature.
• Utilizzare una ventola per raffreddare l'apparecchio se gli spazi sono ridotti.

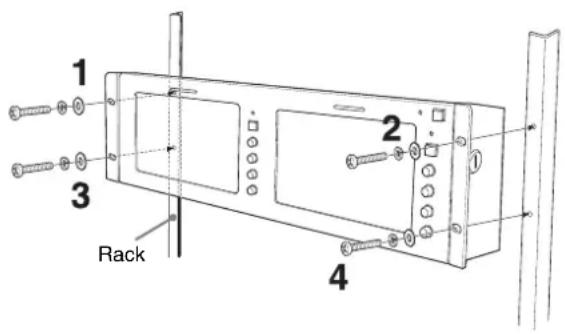

Montaggio sul Rack

In primo luogo fissare le viti superiori e quindi quelle inferiori, come illustrato di seguito.

1 2 3 Rack 4

Precauzioni

Sicurezza

• Alimentare l'unità esclusivamente con una corrente da 100 - 240 V CA.
• La targhetta di identificazione indicante tensione operativa, consumo di corrente, ecc. è situata sul retro dell'apparecchio.
• Se un liquido o un oggetto solido dovessero cadere all'interno dell'apparecchio, scollegarlo dalla presa di corrente e farlo controllare da personale qualificato prima di farlo funzionare nuovamente.
• Se non si intende utilizzare l'apparecchio per diversi giorni, scollegarlo dalla presa di corrente.
• Per scollegare il cavo di alimentazione della corrente alternata, tirarlo per la spina. Non tirare mai il cavo stesso.
• La presa deve trovarsi nei pressi dell'apparecchio in modo da essere facilmente accessibile.

Gestione dello schermo LCD

• Sullo schermo LCD potrebbero apparire punti di luce scuri o luminosi (rosso, blu o verde). Non si tratta di un malfunzionamento. Lo schermo LCD è stato fabbricato impiegando tecnologie ad alta precisione e oltre il 99,99% dell'elemento dell'immagine è intatto. Tuttavia, una parte dell'elemento dell'immagine potrebbe non apparire oppure potrebbe apparire costantemente.
• Non lasciare lo schermo LCD esposto al sole in quanto ciò potrebbe danneggiarlo. Fare attenzione quando si colloca l'apparecchio nei pressi di una finestra.
• Non spingere o graffiare lo schermo del monitor LCD. Non poggiare oggetti pesanti sullo schermo del monitor LCD, in quanto lo schermo potrebbe perdere uniformità.
• Se l'apparecchio viene utilizzato in un ambiente freddo, sullo schermo potrebbero apparire delle linee orizzontali o un'immagine residua. Non si tratta di un malfunzionamento. Man mano che il monitor si riscalda, lo schermo torna ad essere normale.
• Se viene visualizzata un'immagine ferma per un lungo periodo di tempo, potrebbe apparire un'immagine residua. L'immagine residua finirà per scomparire.
• Lo schermo e l'apparecchio si riscaldano durante il funzionamento. Non si tratta di un malfunzionamento.

Il tubo fluorescente

L'apparato di illuminazione di questo apparecchio consiste in un tubo fluorescente appositamente progettato. Se lo schermo LCD diventa scuro, instabile o non si accende, rivolgersi al proprio rivenditore Sony.

Manutenzione

Prima della pulizia

Assicurarsi di scollegare il cavo di alimentazione della corrente alternata dalla relativa presa.

Pulizia dello schermo del monitor

La superficie dello schermo del monitor è trattata specificatamente per ridurre la riflessione della luce. Una manutenzione non corretta può ridurre le prestazioni del monitor, pertanto prestare attenzione a quanto segue:

• Pulire lo schermo delicatamente con un panno morbido come un panno per la pulizia o un panno per la pulizia dei vetri.
• Rimuovere le macchie ostinate con un panno morbido, come un panno per la pulizia o per i vetri, leggermente inumidito con acqua.
• Non utilizzare mai solventi quali alcol, benzene o diluente, né detergenti alcalini, abrasivi o acidi, né panno per pulizia contenente agenti chimici, poiché possono danneggiare la superficie dello schermo.

Pulizia dell'apparecchio

• Pulire delicatamente l'apparecchio con un panno morbido e asciutto. Rimuovere le macchie ostinate utilizzando un panno leggermente inumidito con una soluzione detergente delicata, quindi asciugare con un panno morbido asciutto.
• L'uso di alcol, benzene, diluente o insetticida può danneggiare la finitura dell'apparecchio o rimuovere le indicazioni su di esso. Non utilizzare queste sostanze chimiche.
• Non sfregare l'apparecchio con un panno macchiato, per evitare di graffiarlo.
• Se l'apparecchio viene a contatto con prodotti in gomma o resine di vinileper un periodo prolungato, la finitura dell'apparecchio può deteriorarsi oppure il rivestimento può staccarsi.

Smaltimento dell'apparecchio

• Non smaltire l'apparecchio con i normali rifiuti. Non gettare il monitor tra i rifiuti domestici.
• Il tubo fluorescente contiene mercurio. Smaltire il monitor conformemente alle norme sanitarie locali.

Per ulteriori informazioni su questo apparecchio, contattare il rivenditore Sony di zona autorizzato.

Funzioni

L'apparecchio LMD-7220W è dotato di due pannelli LCD da 7 pollici, l'apparecchio LMD-5320 è dotato di tre pannelli LCD da 5,6 pollici, mentre l'apparecchio LMD-4420 è dotato di 4 pannelli LCD da 4 pollici.

Pannello LCD ad alta luminosità

Il monitor è stato costruito sulla base di tecnologie di alta luminosità ed elevato contrasto, pertanto può essere utilizzato con una vasta gamma di condizioni di illuminazione.

Monitor montati su rack con funzione di inclinazione

Gli apparecchi LMD-7220W e LMD-5320 sono montati su un rack 3U mentre l'apparecchio LMD-4420 è montato su un rack 2U. Tutti i monitor sono dotati della funzione di inclinazione. Essi possono essere montati su un rack standard da 19 pollici. Sono essenziali quando lo spazio è limitato in veicoli OB particolarmente stipati.

Disposizione verticale dei comandi per un funzionamento agevole ed una configurazione unitaria

I comandi dei tre modelli sono disposti in modo verticale e presentano un design unitario. Quando il monitor viene inclinato verso il basso, risulta più facile da gestire.

Design leggero e sottile/funzione di montaggio adattatore di alimentazione CA

Il design leggero e sottile riduce il carico per un veicolo OB e lo spazio necessario per l'apparecchiatura. Inoltre, è possibile installare un adattatore di alimentazione CA sul retro del monitor per un uso più agevole.

Due sistemi a colori disponibili

Il monitor può visualizzare segnali NTSC e PAL. Il sistema a colori appropriato viene selezionato automaticamente.

Funzione ingresso opzionale SDI

I segnali SDI sono disponibili quando viene fissato l'adattatore di ingresso BKM-320D (opzionale).

L'adattatore può essere fissato a ciascun monitor.

Risparmio energetico

Poiché gli apparecchi LMD-7220W 23W, LMD-5320 22W e LMD-4420 18W richiedono una quantità ridotta di energia elettrica, la quantità di energia che i veicoli per trasmissioni esterne (OB) devono generare risulta ridotta.

Funzione telecomando

L'attivazione di un ingresso opzionale (quando è collegato BKM-320D) e dell'ingresso video, della spia di controllo e del rapporto di formato (solo LMD-7220W) può essere controllata da un'attrezzatura esterna.

Spia di controllo a 3 colori

La spia di controllo si illumina in rosso, verde o ambra per vedere ogni immagine di ingresso e controllare la modalità di funzionamento. La funzione di controllo può essere gestita tramite la funzione di telecomando.

Impostazione formato (solo LMD-7220W)

Quando viene ricevuto un segnale video, è possibile impostare il monitor su un rapporto pari a 16:9 o 4:3.

Posizione e funzione dei componenti e dei comandi

Pannello anteriore

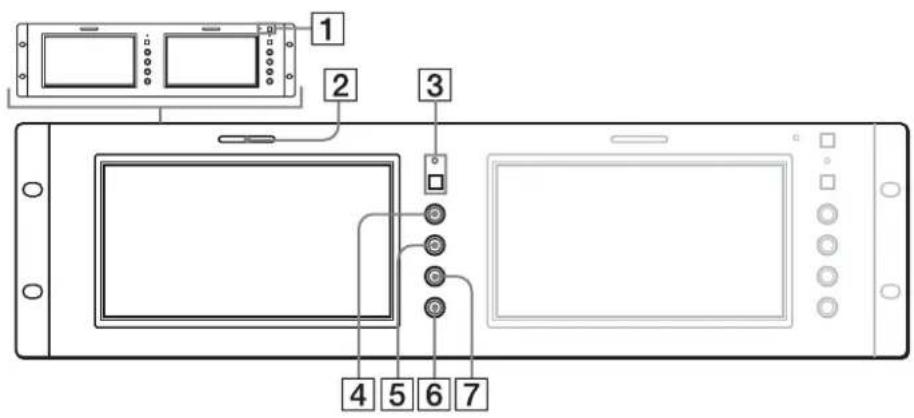

Ciascun pannello è equipaggiato con diversi tasti e comandi oltre alla spia e all'interruttore POWER.

LMD-7220W

1 Spia e indicatore POWER

Ogni volta che si preme l'interruttore, l'alimentazione viene attivata o disattivata. Quando viene attivata la corrente, la spia si illumina in verde.

2 Spia di controllo

Il colore della spia consente di controllare lo stato del monitor al quale viene inviato il segnale.

La spia si illumina in rosso o verde in risposta a segnali provenienti dall'apparecchiatura collegata al connettore REMOTE. Quando i segnali in ingresso sono rossi o verdi, la spia si illumina in ambra.

I pin sul connettore REMOTE vengono utilizzati per controllare la spia di controllo.

Per i dettagli, vedere pagina 9.

3 Spia e tasto di selezione formato (solo LMD-7220W)

Imposta il rapporto di formato dell'immagine.

Quando viene premuto il tasto, il rapporto di formato dell'immagine viene impostato su 4:3 e la spia si accende.

4 Comando CONTRAST

Ruotare questo comando in senso orario per aumentare il contrasto oppure in senso antiorario per diminuirlo.

5 Comando PHASE

Questo comando è operativo solo per il sistema a colori NTSC.

Ruotarlo in senso orario per rendere i toni della pelle verdastri o in senso antiorario per renderli violastri.

6 Comando BRIGHT (luminosità)

Ruotare questo comando in senso orario per aumentare la luminosità o in senso antiorario per diminuirla.

In fase di regolazione dell'angolo di visione del monitor si ottengono generalmente delle immagini indistinte. La regolazione della luminosità consente spesso di ovviare a tale inconveniente.

7 Comando CHROMA

Ruotare il comando in senso orario per aumentare l'intensità del colore o in senso antiorario per diminuirla.

Regolazione dell'angolo di visione

È possibile regolare l'angolo di visione dell'apparecchio LMD-5300/722W fino a 10 gradi verso l'alto o verso il basso e l'apparecchio LMD-4420 fino a 8 gradi verso l'alto o 10 gradi verso il basso.

Regolazione in aumento

Premere la parte centrale superiore.

Regolazione in diminuzione

Premere la parte centrale inferiore.

NOTA

Quando l'adattatore CA è fissato al monitor ed è stato regolato l'angolo, l'adattatore CA potrebbe entrare in contatto con l'apparecchio in fase di abbassamento o innalzamento dello stesso. Smontare il supporto dell'adattatore CA dal monitor.

Lato posteriore

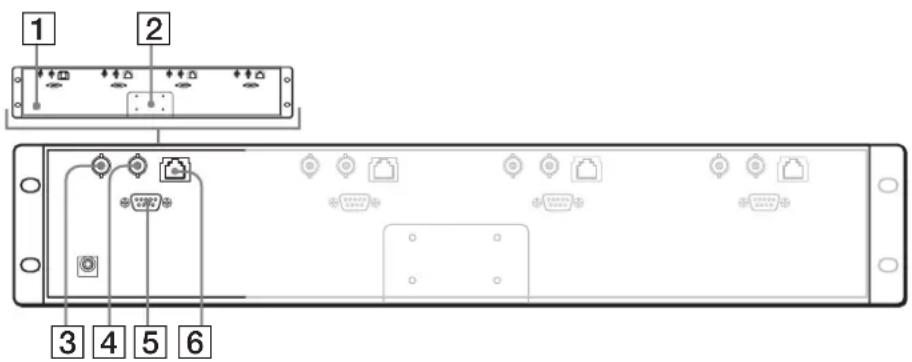

La figura mostra l'apparecchio LMD-4420.

Ogni pannello è equipaggiato con diversi connettori oltre alla presa DC IN e all'attacco dell'adattatore CA.

1 2 3 4 5 6

1 Presa DC IN

Collegare l'adattatore CA in dotazione.

2 Attacco adattatore CA

Collegare l'adattatore CA in dotazione.

3 Connettore VIDEO IN (BNC)

Collegare il connettore di uscita video del videoregistratore, ecc.

Quando l'adattatore di ingresso BKM-320D è collegato al connettore OPTION IN, questo connettore non funziona.

L'ingresso opzionale (OPTION) e l'ingresso video (VIDEO) possono essere attivati utilizzando il connettore REMOTE.

4 Connettore VIDEO OUT (BNC)

Uscita loop-through del connettore VIDEO IN. Il connettore viene terminato automaticamente a 75 ohm.

⑤ Connettore OPTION IN (D-sub a 9 pin, femmina)

Quando viene collegato l'adattatore di ingresso BKM-320D Sony opzionale, si ricevono segnali SDI.

NOTA

Non installare un adattatore diverso da BKM-320D. Causa danni all'unità sull'apparecchio.

6 Connettore REMOTE (modulare)

Forma un interruttore parallelo e controlla il monitor esternamente. Qui di seguito vengono riportate l'assegnazione dei pin e la funzione assegnata in fabbrica ad ogni pin.

Numero pin Funzione (Alto ↔ Basso)
1 VIDEO IN (OFF ↔ ON)*
2 OPTION IN(SDI)		(OFF ↔ ON)*
3 Spia di controllo rosso		(OFF ↔ ON)
4 Spia di controllo verde		(OFF ↔ ON)
5 Massa
6	N.C
7	N.C
8 16:9/4:3 selezionabile		(16:9 ↔ 4:3)**

*Funzioni quando è collegato BKM-320D. Quando entrambi i pin sono in cortocircuito, OPTION IN (SDI) precede VIDEO IN.

**Solo LMD-7220W LMD-5320/4420: N.C

Per cambiare ogni funzione da alto a basso, cambiare i collegamenti pin nel modo seguente.

Alto: Lasciare ogni pin aperto.

Basso: Cortocircuitare ogni pin e 5 pin allo stesso tempo.

Fonti di alimentazione

Collegare l'adattatore CA.

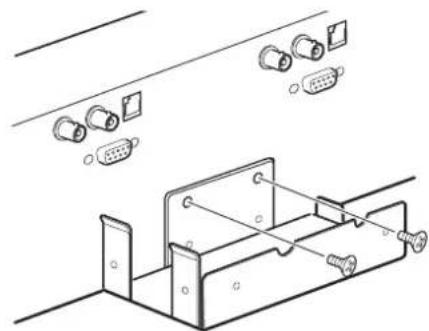

Attacco dell'adattatore CA al monitor

1 Montare la staffa fornita sul lato posteriore del monitor.

2 Attaccare l'adattatore CA.

Su cavo adattatore CA

Fissare il cavo come illustrato.

Caratteristiche tecniche

Caratteristiche immagine

LMD-7220W

Pannello LCD a-Si TFT Active Matrix

Dimensioni immagine

7 pollici

154,1 × 86,6 × 176,7 mm (W/H/D)

(6^1 / 8× 3^1 / 2× 7 pollici)

Risoluzione 480 × 234 punti

Efficienza pixel 99,99%

Angolo di visione

Risoluzione 320 × 234 punti

Efficienza pixel 99,99%

Angolo di visione

50^ / 30^ / 50^ / 50^ (tipico)

(alto/basso/sinistra/destra contrasto 10:1)

Rapporto di formato

4:3

Colori Colore pieno

LMD-4420

Pannello LCD a-Si TFT Active Matrix

Dimensioni immagine

4 pollici

82,1× 61,8× 102,8mm (W/H/D)

(3^1 / 4× 2^1 / 2× 4^1 / 8 pollici)

Risoluzione 480 × 234 punti

Efficienza pixel 99,99%

Angolo di visione

50^ / 30^ / 50^ / 50^ (tipico)

(alto/basso/sinistra/destra contrasto 10:1)

Rapporto di formato

4:3

Colori Colore pieno

Ingresso/uscita

LMD-7220W

VIDEO IN: connettori BNC (2), 1 Vp-p ±2 dB

composito, sincronizzazione negativa (terminazione a 75 ohm)

OUT: connettori BNC (2), loop-through (terminazione a 75 ohm automatica)

OPTION IN Connettori D-sub a 9 pin (2)

REMOTE Connettori modulari a 8 pin (2) (vedere l'assegnazione dei pin a pagina 9)

LMD-5320

VIDEO IN: connettori BNC (3), composito

1 Vp-p ± 2 dB, sincronizzazione negativa (terminazione a 75 ohm)

OUT: connettori BNC (3), loop-through (terminazione a 75 ohm automatica)

OPTION IN Connettori D-sub a 9 pin (3)

REMOTE Connettori modulari a 8 pin (3) (vedere l'assegnazione dei pin a pagina 9)

LMD-4420

VIDEO IN: connettori BNC (4), 1 Vp-p ±2 dB

composito, sincronizzazione negativa (terminazione a 75 ohm)

OUT: connettori BNC (4), loop-through (terminazione a 75 ohm automatica)

OPTION IN Connettori D-sub a 9 pin (4)

REMOTE Connettori modulari a 8 pin (4) (vedere l'assegnazione di pin a pagina 9)

Dati generali

Consumo corrente

LMD-7220W

Massimo: circa 26W (con 2×BKM-320D)

Standard: circa 23W (senza adattatore di ingresso opzionale)

LMD-5320

Massimo: circa 28W (con 2×BKM-320D)

Standard: circa 22W (senza adattatore di ingresso opzionale)

LMD-4420

Massimo: circa 26W (con 4×BKM-320D)

Standard: circa 18W (senza adattatore di ingresso opzionale)

Alimentazione

12 V c.c. (con adattatore CA in dotazione)

Quando questo prodotto è operato da adattatore CA:

Corrente di punta di entrata

LMD-7220W

(1) Stato di accensione ON, metodo di sondaggio di corrente: 57 A (230V)
(2) Corrente di entrata a commutazione a caldo, misurata secondo la normativa europea EN55103-1: 8 A (230 V)

LMD-5320

(1) Stato di accensione ON, metodo di sondaggio di corrente: 55 A (230V)
(2) Corrente di entrata a commutazione a caldo, misurata secondo la normativa europea EN55103-1: 8 A (230 V)

LMD-4420

(1) Stato di accensione ON, metodo di sondaggio di corrente: 53 A (230V)
(2) Corrente di entrata a commutazione a caldo, misurata secondo la normativa europea EN55103-1: 8 A (230 V)

Condizioni di funzionamento

Temperatura: da 0 a 35°C (da 32 a 95°F)

Umidità: da 30 a 85% (Nessuna condensazione)

Pressione: da 700 a 1.060 hPa

Condizioni di trasporto e deposito

Temperatura: da -10 a 40°C (da 14 a 104°F)

Umidità: da 0 a 90%

Pressione: da 700 a 1.060 hPa

Dimensioni (w/h/d)

LMD-7220W:

Circa 482 × 133 × 47 mm

$$ (1 9 \times 5 ^ {1} / 4 \times 1 ^ {7} / 8 \text { pollici }) $$

LMD-5320:

Circa 482 × 133 × 47 mm

$$ (1 9 \times 5 ^ {1} / 4 \times 1 ^ {7} / 8 \text { pollici }) $$

LMD-4420:

Circa 482 × 88,1 × 47 mm

$$ (1 9 \times 3 ^ {1} / 2 \times 1 ^ {7} / 8 \text { pollici }) $$

Massa LMD-7220W: Circa 2,3 kg (5 lb 1 oz)

LMD-5320: Circa 2,3 kg (5 lb 1 oz)

LMD-4420: Circa 1,9 kg (4 lb 3 oz)

Accessori in dotazione

Adattatore CA (1)

Supporto adattatore CA (1)

Viti (2)

Cavo CA (1)

Scheda di garanzia (1)

Istruzioni per l'uso (1)

Accessori opzionali

Adattatore di ingresso BKM-320D

Design e caratteristiche tecniche soggetti a modifiche senza preavviso.

警告
