BEDIENUNGSANLEITUNG LMD-4420 SONY

Bedienungsanleitung DE

Um Feuergefahr und die Gefahr eines elektrischen Schlages zu vermeiden, darf das Gerät weder Regen noch Feuchtigkeit ausgesetzt werden.

Im Inneren des Geräts liegt gefährliche Hochspannung an. Öffnen Sie niemals das Gehäuse, und überlassen Sie Wartungsarbeiten stets nur einem Fachmann.

Sollten am Gerät Probleme auftreten oder eine Wartung erforderlich werden, wenden Sie sich an einen autorisierten Sony-Händler.

Dieses Gerät enthält Substanzen, die bei unsachgemäßer Entsorgung die Umwelt belasten. Bitte wenden Sie sich an unsere nächste Niederlassung oder an Ihr Unweltschutzamt, wenn Sie das Gerät entsorgen möchten.

Netzschalter

Der Netzschalter dient nur zum Ausschalten der Betriebsfunktionen des Geräts.

Um das Gerät vollständig vom Stromnetz zu trennen, muss der Stecker aus der Steckdose gezogen werden.

VORSICHT

Bei einem falschen oder falsch eingelegten Akku besteht Explosionsgefahr.

Tauschen Sie den Akku nur gegen einen Akku des gleichen oder eines vergleichbaren Typs aus, der vom Hersteller empfohlen wird.

Entsorgen Sie gebrauchte Akkus nach den Angaben des Herstellers.

Für Kunden in Europa

Dieses Produkt besitzt die CE-Kennzeichnung und erfüllt die EMV-Richtlinie (89/336/EWG) der EU-Kommission.

Die Erfüllung dieser Richtlinie bedeutet Konformität für die folgenden europäischen Normen:

• EN55103-1: Elektromagnetische Interferenz (Emission)
- EN55103-2: Elektromagnetische Empfindlichkeit (Immunität)

Dieses Produkt ist für den Einsatz unter folgenden elektromagnetischen Bedingungen ausgelegt: E1 (Wohnbereich), E2 (kommerzieller und in beschränktem Maße industrieller Bereich), E3 (Stadtbereich im Freien) und E4 (kontrollierter EMV-Bereich, z. B. Fernschstudio).

Schließen Sie das Netzkabel unbedingt an eine geerdete Netzsteckdose an.

Warnhinweis zum Netzanschluss

Verwenden Sie das für die Stromversorgung in Ihrem Land geeignete Netzkabel

	USA, Kanada Kontinental-europa	Großbritannien, Irland, Australien, Neuseeland
Steckertyp VM0233 COX-07/636		-1)
Buchsen-Ende VM0089 COX-02/VM0310B VM0303B
Kabeltyp SVT H05VV-F CEE(13)53rd (O, C)
Netzspannung & Stromstärke	10A/125V 10A/250V 10A/250V
Sicherheitszertifizierung UL/CSA VDE	VDE

1) Verwenden Sie einen geeigneten Netzstecker, der die örtlichen Bestimmungen erfüllt.

Inhalt

Installation ....4

Vorsichtsmaßnahmen 4

An Gestell anbauen ....4

Sicherheitsmaßnamen 4

Sicherheit ....4

Hinweise zum LCD-Bildschirm ....4

Hinweise zur Leuchtstoffröhre ....5

Wartung 5

Entsorgung des Geräts 5

Funktionen 6

Positionen und Funktionen der Teile und

Bedienelemente 7

Vorderseite 7

Rückseite 9

Spannungsquellen 10

Spezifikationen 11

Hinweis für die Bedienungsanleitung

Die Angaben in dieser Bedienungsanleitung beziehen sich auf die drei folgenden Modelle:

• LMD-4420 (4 Zoll)

• LMD-5320 (5,6 Zoll)

• LMD-7220W (7 Zoll)

Alle Funktionsunterschiede sind im Text klar gekennzeichnet.

Installation

Vorsichtsmaßnahmen

• Belüften Sie das Gerät ausreichend, damit es nicht überhitzen kann.
  Stellen Sie das Gerät nicht auf Oberflächen (Decken, Teppiche, etc.) oder in der Nähe von Stoffen (Vorhänge, Behänge) auf, von denen die Lüftungsöffnungen verdeckt werden können.
• Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizungen oder Belüftungsaustritten auf. Vermeiden Sie Standorte, die direktem Sonnenlicht, Verschmutzung oder Erschütterungen ausgesetzt sind.
• Stellen Sie den Monitor nicht in die Nähe anderer Geräte auf, die ein Magnetfeld generieren, wie zum Beispiel Transformatoren oder Hochspannungsleitungen.
• Gerät bei einer Betriebstemperatur von 0 °C bis 35 °C (32 °F bis 95 °F) verwenden.
• Wurde das Gerät an ein Gestell oder ein Regal angebaut, über und unter dem Gerät sowie zwischen Gerät und weiterer Ausrüstung Platz lassen.
• Bei zu geringem Abstand Gerät mit einem Ventilator abkühlen.

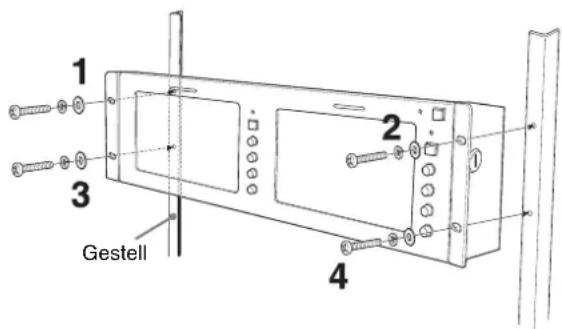

An Gestell anbauen

Befestigen Sie zunächst die oberen Schrauben und anschließend die unteren (siehe unten).

1 2 3 Gestell 4

Sicherheitsmaßnamen

Sicherheit

• Betreiben Sie das Gerät nur mit 100 - 240 V Wechselspannung.
• Das Typenschild mit Angaben wie Betriebsspannung und Stromverbrauch befindet sich auf der Geräterückseite.
• Ziehen Sie den Netzstecker aus der Steckdose, wenn Gegenstände oder Flüssigkeit in das Gerät gelangen. Lassen Sie das Gerät von qualifiziertem Personal überprüfen, bevor Sie es wieder benutzen.
• Ziehen Sie den Netzstecker aus der Steckdose, wenn das Gerät längere Zeit nicht benutzt wird.
• Zum Lösen des Netzkabels ziehen Sie am Netzstecker. Nie am Kabel selbst ziehen.
  • Die Netzsteckdose sollte in der Nähe des Gerätes angebracht und leicht zugänglich sein.

Hinweise zum LCD-Bildschirm

• Auf dem LCD-Bildschirm können helle oder dunkle Lichtpunkte (rot, blau oder grün) zu sehen sein. Dies ist keine Fehlfunktion. Der LCD-Bildschirm wird mit Hochpräzisionstechnologie hergestellt, und der Anteil der effektiven Bildpunkte liegt bei über 99,99 %. Es ist jedoch möglich, dass einige Bildelemente gar nicht oder andere Bildelemente ständig angezeigt werden.
• Stellen Sie den LCD-Bildschirm nicht so auf, dass er genau auf die Sonne gerichtet ist, da dies zu Beschädigungen des LCD-Bildschirms führen kann. Achten Sie darauf, wenn Sie das Gerät in der Nähe eines Fensters aufstellen.
• Vermeiden Sie Berührungen und Zerkratzen des LCD-Bildschirms. Stellen Sie keine schweren Gegenstände auf dem LCD-Bildschirm ab. Dies könnte die Gleichförmigkeit des Bildes stören.
• Wenn Sie das Gerät in kalter Umgebung benutzen, können die horizontalen Linien oder ein Nachbild auf dem Bildschirm zu sehen sein. Dies ist keine Fehlfunktion. Sobald sich der Monitor erwärmt, wird das Bild wieder normal.
• Wenn über längere Zeit ein Standbild angezeigt wird, kann ein Nachbild sichtbar sein. Dieses Nachbild ist nach einer Weile nicht mehr sichtbar.
• Bildschirm und Gehäuse erwärmen sich bei Betrieb. Dies ist keine Fehlfunktion.

Hinweise zur Leuchtstoffröhre

Diesem Bildschirm dient eine spezielle Leuchtstoffröhre als Lichtquelle. Wenden Sie sich an Ihren Sony-Händler, wenn das Bild des LCD-Bildschirms dunkel oder instabil wird oder gar nicht mehr vorhanden ist.

Wartung

Vor dem Reinigen

Ziehen Sie den Netzstecker aus der Steckdose.

Reinigen des Bildschrims

Die Oberfläche des Bildschirms ist speziell behandelt, um die Reflektion von Licht zu verringern. Da durch falsches Reinigen die Eigenschaften des Bildschirms beeinträchtigt werden können, sind folgende Hinweise zu beachten:

• Reinigen Sie den Bildschirm vorsichtig mit einem weichen Tuch, zum Beispiel einem Glasreinigungstuch.
• Entfernen Sie hartnäckigen Schmutz mit einem weichen Tuch, etwa einem Glasreinigungstuch, das leicht mit Wasser angefeuchtet ist.
• Verwenden Sie keinesfalls Lösungsmittel wie Alkohol, Benzol oder Verdünner, sowie keine säurehaltigen, alkalischen oder scheuernden Reinigungsmittel und auch keine chemischen Reinigungstücher, da andernfalls die Bildschirmoberfläche beschädigt wird.

Reinigen des Gehäuses

• Reinigen Sie das Gehäuse vorsichtig mit einem weichen, leicht angefeuchteten Tuch. Entfernen Sie hartnäckigen Schmutz mit einem Reinigungstuch, das mit einer milden Reinigungslösung leicht angefeuchtet ist, und wischen Sie mit einem weichen, trockenen Tuch nach.
• Durch die Verwendung von Alkohol, Benzol, Verdünner oder einem Insektizid kann die Oberfläche des Gehäuses beschädigt werden, oder die Beschriftungen auf dem Gehäuse können entfernt werden. Daher dürfen diese Chemikalien nicht verwendet werden.
• Durch Abwischen mit einem rauhen Tuch (auch durch Schmutz oder Farbpartikel) kann das Gehäuse zerkratzt werden.
• Bei längerem Kontakt des Gehäuses mit einem Gegenstand aus Gummi oder Vinylharz kann die Oberfläche beschädigt oder die Beschichtung abgelöst werden.

Entsorgung des Geräts

• Entsorgen Sie das Gerät und den Bildschirm nicht im normalen Restmüll.
• Die Leuchtstoffröhre enthält Quecksilber. Entsorgen Sie den Monitor gemäß den lokalen Müllentsorgungs- und Umweltvorschriften.

Wenden Sie sich bei Fragen zu diesem Gerät an Ihren Sony-Händler.

Funktionen

Der LMD-7220W enthält zwei 7 Zoll-LCD-Anzeigefelder, der LMD-5320 drei 5,6 Zoll-LCD-Anzeigefelder und der LMD-4420 vier 4 Zoll-LCD-Anzeigefelder.

LCD-Anzeigefeld für hohe Helligkeit

Der Monitor ist wegen der verwendeten speziellen Helligkeits- und Kontrasttechnologie für unterschiedliche Lichtverhältnisse geeignet.

Gestelleinschubmonitore mit Neigungsfunktion

Der LMD-7220W und der LMD-5320 sind in einen 3U-Gestelleinschub, der LMD-4420 in einen 2U-Gestelleinschub montiert. Alle Monitore sind mit Neigungsfunktion ausgestattet. Sie können an ein 19 Zoll-Standardgestell angebaut werden. Sie sind besonders geeignet für Orte, an denen der Platz knapp ist, wie zum Beispiel in Ü-Wagen.

Leichte Handhabung und einheitliches Design durch vertikale Anordnung der Regler

Die Regler der drei Modelle sind vertikal angeordnet und haben ein einheitliches Design. Eine einfache Handhabung wird durch das Abwärtsneigen des Monitors ermöglicht.

Geringes Gewicht, flaches Design/ Einbaumöglichkeit für Wechselstrom- adapter

Das geringe Gewicht verringert das Ladegewicht des Ü-Wagens, und das flache Design ist sehr platzsparend. Außerdem kann ein Wechselstromadapter ganz einfach an der Monitorrückseite angebracht werden.

Wahl zwischen zwei Farbsystemen

Der Monitor kann sowohl NTSC- als auch PAL-Signale anzeigen. Das jeweils benötigte Farbsystem wird automatisch gewählt.

Optionale SDI-Eingangsfunktion

SDI-Signale können empfangen werden, wenn der Eingangsadapter BKM-320D (optional) angeschlossen ist. Der Adapter kann an jeden Monitor angebracht werden.

Energiesparende Technik

Durch den geringen Stromverbrauch bei LMD-7220W 23W, LMD-5320 22W und LMD-4420 18W wird der Energieverbrauch eines Ü-Wagens reduziert.

Fernsteuerungsfunktion

Das Zuschalten von optionalen Eingängen (wenn BKM-320D angeschlossen ist) sowie Videoeingang, Kontroll-LED und Bildformat (nur LMD-7220W) kann über eine Fernbedienung gesteuert werden.

Kontroll-LED mit drei Farben

Zur Überwachung der Eingangsbilder und des Übertragungsmodus leuchtet die Kontroll-LED rot, grün oder gelb. Die Kontrollfunktion kann mit der Fernbedienungsfunktion gesteuert werden.

Bildformateinstellung (nur LMD-7220W)

Bei Empfang eines Videosignals können Sie das Bildformat 16:9 oder 4:3 einstellen.

Positionen und Funktionen der Teile und Bedienelemente

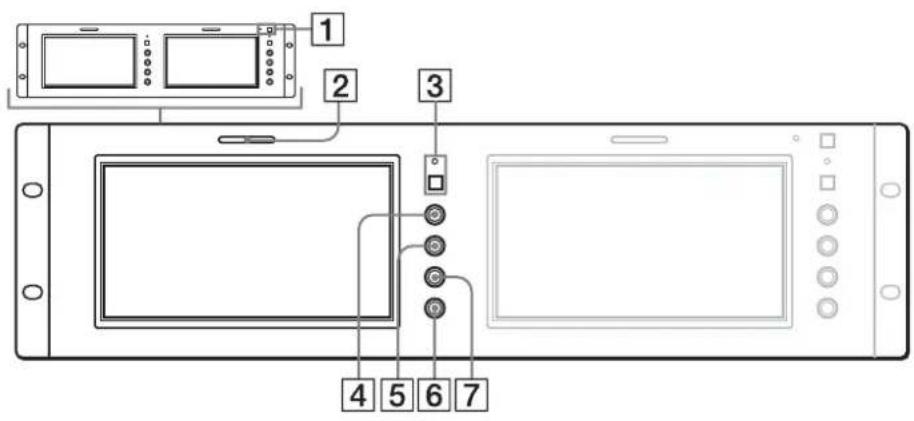

Vorderseite

Jedes Anzeigefeld verfügt neben der Taste und Anzeige POWER über Tasten und Regler.

LMD-7220W

1 Taste und Anzeige POWER

Bei jedem Drücken der Taste wird das Gerät entweder ein- oder ausgeschaltet. Die Anzeige leuchtet grün, wenn das Gerät eingeschaltet ist.

2 Kontroll-LED

Sie können den Status des Monitors je nach empfangenem Signal an der Farbe erkennen. Die LED leuchtet rot oder grün, wenn Signale von Geräten empfangen werden, die an den Anschluss REMOTE angeschlossen sind. Die LED leuchtet gelb, wenn rote und grüne Signale empfangen werden. Die Kontroll-LED wird durch die Pins des Anschlusses REMOTE gesteuert. Für Einzelheiten siehe Seite 9.

3 Bildformattaste und -anzeige (nur LMD-7220W)

Hiermit stellen Sie das Bildformat ein. Bei gedrückter Taste ist das Bildformat 4:3 eingestellt, und die Anzeige leuchtet.

4 Regler CONTRAST

Durch Drehen dieses Reglers im Uhrzeigersinn erhöhen Sie den Kontrast, durch Drehen entgegen dem Uhrzeigersinn verringern Sie ihn.

5 Regler PHASE

Dieser Regler kann nur für das Farbsystem NTSC verwendet werden. Durch Drehen des Reglers im Uhrzeigersinn erhöhen Sie den Grünanteil, durch Drehen entgegen dem Uhrzeigersinn erhöhen Sie den Pinkanteil der Hautfarbtöne.

6 Regler BRIGHT (Helligkeit)

Durch Drehen des Reglers im Uhrzeigersinn erhöhen Sie die Helligkeit, durch Drehen entgegen dem Uhrzeigersinn verringern Sie sie. Das Bild auf dem Monitor kann undeutlich werden, wenn der Neigungswinkel des Monitors verändert wird. Dieses Problem kann durch Anpassen der Helligkeit behoben werden.

7 Regler CHROMA

Durch Drehen des Reglers im Uhrzeigersinn erhöhen Sie die Farbintensität, durch Drehen entgegen dem Uhrzeigersinn verringern Sie sie.

Einstellen des Betrachtungswinkels

Sie können den Betrachtungswinkel des LMD-5300/7220W bis zu 10 Grad nach oben oder unten und den Betrachtungswinkel des LMD-4420 bis zu 8 Grad nach oben oder 10 Grad nach unten einstellen.

Erhöhung

Drücken Sie oben auf die Mitte des Gerätes.

Drücken Sie unten auf die Mitte des Geräts

HINWEIS

Wenn der Wechselstromadapter angebracht und der Neigungswinkel eingestellt ist, kann es vorkommen, dass der Adapter Geräte berührt. Bauen Sie den Halter des Wechselstromadapters vom Monitor ab.

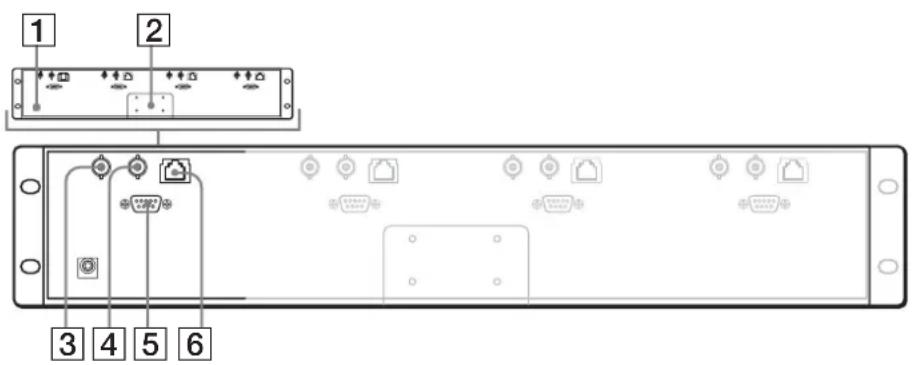

Rückseite

Die Abbildung zeigt das Gerät LMD-4420.

Jedes Anzeigefeld verfügt neben der Buchse DC IN und der Halterung für den Wechselstromadapter über andere Anschlüsse.

1 2 3 4 5 6

1 Buchse DC IN

Schließen Sie hier den mitgelieferten Wechselstromadapter an.

2 Halterung für den Wechselstromadapter

Befestigen Sie hier den mitgelieferten

Wechselstromadapter.

3 Anschluss VIDEO IN (BNC)

Schließen Sie hier den Video-Ausgang des

Videorecorders oder anderer Geräte an.

Dieser Anschluss ist nicht funktionsfähig, wenn der Adapter BKM-320D mit dem Anschluss OPTION IN verbunden ist.

Ein optionaler Eingang (OPTION) und Videoeingang (VIDEO) kann mit der Buchse REMOTE zugeschaltet werden.

4 Anschluss VIDEO OUT (BNC)

Durchschleif-Ausgang des Anschlusses VIDEO IN. Der Anschluss verfügt über einen automatischen 75 Ω-Abschlusswiderstand.

5 Anschluss OPTION IN (D-sub 9 Pin-Buchse)

SDI-Signale werden empfangen, wenn der optional erhältliche Sony-Eingangsadapter BKM-320D angeschlossen ist.

HINWEIS

Installieren Sie keine andere Ausrüstung als BKM-320D.

Dies kann zur Beschädigung des Geräts führen.

6 Anschluss REMOTE (modular)

Er fungiert als paralleler Schalter und ermöglicht externe Steuerung des Monitors. Die Pinbelegung und werkseitig festgelegten Funktionen der einzelnen Pins können Sie der folgenden Tabelle entnehmen.

Pinnummer Funktion (Hoch ↔ Niedrig)
1 VIDEO IN (OFF ↔ ON)*
2 OPTION IN (SDI)	(OFF ↔ ON)*
3 Kontroll-LED Rot	(OFF ↔ ON)
4 Kontroll-LED Grün	(OFF ↔ ON)
5 Erdung
6 nicht belegt
7 nicht belegt
8 16:9/4:3 auswählbar	(16:9 ↔ 4:3)**

*Funktioniert, wenn BKM-320D angeschlossen ist. Wenn beide Pins kurzgeschlossen werden, ist OPTION IN (SDI) vor VIDEO IN.

**Nur LMD-7220W

LMD-5320/4420: nicht belegt.

Ändern Sie die Pinanschlüsse wie folgt, wenn Sie bei den einzelnen Funktionen zwischen Hoch und Niedrig wechseln möchten.

Hoch: Lassen Sie jeden Pin offen.

Niedrig: Verbinden Sie jeden Pin mit Pin 5.

Spannungsquellen

Schließen Sie den Wechselstromadapter an.

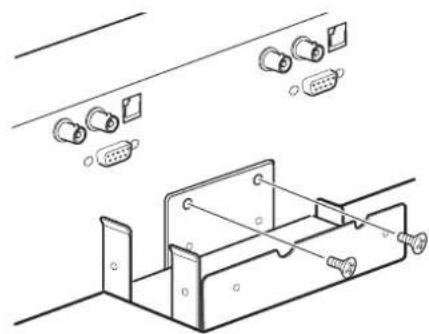

Montage des Wechselstromadapters am Monitor

1 Schrauben Sie die mitgelieferte Halterung an die Monitorrückseite an.

2 Befestigen Sie den Wechselstromadapter.

Hinweis zum Wechselstromadapter-Kabel

Kabel wie gezeigt sichern.

a-Si TFT Aktivmatrix

Bildgröße 7 Zoll

154,1× 86,6× 176,7mm (B/H/

Diagonale)

(6^1 / 8× 3^1 / 2× 7 Zoll)

Auflösung 480

× 234 Punkte

Effektive Bildpunkte

99,99 %

Neigungswinkel

40^ / 65^ / 65^ / 65^ (typisch)

(Kontrast auf/ab/links/rechts 10:1)

Bildformat 16:9

Farben Alle Farben

LMD-5320

LCD-Anzeigefeld

a-Si TFT Aktivmatrix

Bildgröße 5,6 Zoll

113,3 × 84,7 × 141,5 mm (B/H/

Diagonale)

(4^1/2 × 3^3/8 × 5^5/8 Zoll)

Auflösung 320

× 234 Punkte

Effektive Bildpunkte

99,99 %

Neigungswinkel

50^ / 30^ / 50^ / 50^ (typisch)

(Kontrast auf/ab/links/rechts 10:1)

Bildformat 4:3

Farben Alle Farben

LMD-4420

LCD-Anzeigefeld

a-Si TFT Aktivmatrix

Bildgröße 4 Zoll

82,1× 61,8× 102,8mm (B/H/

Diagonale)

3^1/4 × 2^1/2 × 4^1/8 Zoll)

Auflösung 480

× 234 Punkte

Effektive Bildpunkte

99,99 %

Neigungswinkel

50^ / 30^ / 50^ / 50^ (typisch)

(Kontrast auf/ab/links/rechts 10:1)

Bildformat 4:3

Farben Alle Farben

Ein-/Ausgang

LMD-7220W

VIDEO IN: BNC-Anschlüsse (2), FBAS

1 Vp-p ± 2 dB, negative

Synchronisation (75 Ω-

Abschlusswiderstand)

durchgeschleift (75 Ω-

Abschlusswiderstand, automatisch)

OPTION IN D-Sub 9 Pin-Anschlüsse (2)

REMOTE Modulare 8 Pin-Anschlüsse (2) (Siehe

Pinbelegung auf Seite 9.)

LMD-5320

VIDEO IN: BNC-Anschlüsse (3), FBAS

1 Vp-p ± 2 dB, negative

Synchronisation (75 Ω-

Abschlusswiderstand)

durchgeschleift (75 Ω-

Abschlusswiderstand, automatisch)

OPTION IN D-Sub 9 Pin-Anschlüsse (3)

REMOTE Modulare 8 Pin-Anschlüsse (3) (Siehe

Pinbelegung auf Seite 9.)

LMD-4420

VIDEO IN: BNC-Anschlüsse (4), FBAS

1 Vp-p ± 2 dB, negative

Synchronisation (75 Ω-

Abschlusswiderstand)

durchgeschleift (75 Ω-

Abschlusswiderstand, automatisch)

OPTION IN D-Sub 9 Pin-Anschlüsse (4)

REMOTE Modulare 8 Pin-Anschlüsse (4) (Siehe

Pinbelegung auf Seite 9.)

Allgemein

Leistungsaufnahme

LMD-7220W

Maximal: ca. 26 W (mit

2×BKM-320D)

Standard: ca. 23 W (ohne Adapter für optionalen Eingang)

LMD-5320

Maximal: ca. 28 W (mit

3×BKM-320D)

Standard: ca. 22 W (ohne Adapter für optionalen Eingang)

LMD-4420

Maximal: ca. 26 W (mit 4×BKM-320D)

Standard: ca. 18 W (ohne Adapter für optionalen Eingang)

Betriebsspannung

12 V Gleichstrom (mit mitgeliefertem

Wechselstromadapter)

Hinweis für den Betrieb mit dem Wechselstromadapter:

Spitzeneingangsstrom

LMD-7220W

(1) Power ON, Stromprüfmethode: 57 A (230V)
(2) Eingangsstrom bei laufendem Betrieb, ermittelt gemäß dem europäischen Standard EN55103-1:8 A (230 V)

LMD-5320

(1) Power ON, Stromprüfmethode: 55 A (230V)
(2) Eingangsstrom bei laufendem Betrieb, ermittelt gemäß dem europäischen Standard EN55103-1:8 A (230 V)

LMD-4420

(1) Power ON, Stromprüfmethode: 53 A (230V)
(2) Eingangsstrom bei laufendem Betrieb, ermittelt gemäß dem europäischen Standard EN55103-1:8 A (230 V)

Betriebsbedingungen

Temperatur: 0 bis 35°C (32 bis 95°F)

Feuchtigkeit: 30 bis 85 % (Keine Kondensation)

Druck: 700 bis 1060 hPa

Transport- und Lagerbedingungen

Temperatur: -10 bis 40 °C

Feuchtigkeit: 0 bis 90 %

Druck: 700 bis 1060 hPa

Abmessungen (B/H/T)

LMD-7220W: ca. 482×133×47 mm

(19× 5^1 / 4× 1^7 / 8 Zoll)

Mitgeliefertes Zubehör

Wechselstromadapter (1)
Halter des Wechselstromadapters (1)
Schrauben (2)
Netzkabel (1)
Garantiekarte (1)
Bedienungsanleitung (1)

Zubehör

Eingangsadapter BKM-320D

Design und Spezifikationen können ohne

Vorankündigung geändert werden.

ADVERTENCIA
