MANUALE UTENTE EX355P Aim TTi
Istruzioni in Italiano 29
Questo strumento appartiene alla Categoria di Sicurezza 1, secondo la classifica IEC, ed è stato progettato in modo da soddisfare i criteri EN61010-1 (requisiti di Sicurezza per Apparecchiature di misura, controllo e per uso in laboratorio). È uno strumento di Categoria d'installazione II ed è inteso per il funzionamento con un'alimentazione normale monofase.
Questo strumento ha superato le prove previste da EN61010-1 e viene fornito in uno stato di sicurezza normale. Questo manuale contiene informazioni e avvertenze che devono essere seguite per assicurare un funzionamento sicuro e mantenere lo strumento in condizioni di sicurezza.
Questo strumento è progettato per uso all'interno e in un ambiente d'inquinamento Grado 2, entro la gamma di temperatura da 5°C a 40°C, con umidità relativa (non condensante) di 20% - 80%. Può occasionalmente essere assoggettato a temperature fra +5°C e -10°C senza comprometterne la sicurezza. Non usare in presenza di condensazione.
L'uso dello strumento in maniera non conforme a quanto specificato in queste istruzioni potrebbe pregiudicare la protezione di cui è dotato. Non usare lo strumento per misurare tensioni al di sopra dei valori nominali o in condizioni ambientali al di fuori di quelle specificate.
ATTENZIONE: QUESTO STRUMENTO DEVE ESSERE COLLEGATO A TERRA
Una qualsiasi interruzione sia interna che esterna del collegamento a terra rende pericoloso questo strumento. È proibito interrompere questo collegamento deliberatamente. L'azione protettiva non deve essere negata dall'uso di una prolunga priva conduttore di protezione.
Quando lo strumento è collegato all'alimentazione, alcuni morsetti sono sotto tensione e l'apertura dei coperchi o la rimozione di parti (eccetto quei componenti accessibili senza l'uso di attrezzi) può lasciare scoperti i morsetti sotto tensione. Prima di aprirla per eseguire regolazioni, manutenzione o riparazioni, l'apparecchiatura deve essere staccata da tutte le sorgenti di tensione. I condensatori collegati all'alimentazione interna possono essere carichi anche dopo aver staccato l'alimentazione ma si scaricano in circa 10 minuti dopo aver staccato la corrente.
Per quanto possibile, si consiglia di evitare qualsiasi operazione di regolazione e riparazione quando lo strumento è sotto tensione e, qualora fosse inevitabile, dette operazioni devono essere eseguite da una persona specializzata in materia, che sia pienamente conscia del pericolo presente.
Quando sia chiaro che lo strumento è difettoso, o che ha subito un danno meccanico, un eccesso di umidità, o corrosione a mezzo di agenti chimici, la sicurezza potrebbe essere stata compromessa e lo strumento deve essere ritirato dall'uso e rimandato indietro per le prove e le riparazioni del caso.
Assicurarsi di usare solo fusibili della portata giusta e del tipo corretto durante eventuali sostituzioni. Sono proibiti sia l'uso di fusibili improvvisati che il corto circuito deliberato dei portafusibili.
Evitare di bagnare lo strumento quando lo si pulisce.
Sullo strumento e in questo manuale si fa uso dei seguenti simboli.
Terminale di terra
alimentazione ON (accesa)
Corrente Continua
alimentazione OFF (spenta)
Corrente Alternata
Installazione
Tensione d'esercizio
Controllare che la tensione d'esercizio dello strumento segnata sul pannello posteriore sia uguale a quella della rete elettrica locale.
Cavo d'alimentazione
Quando viene fornito un cavo a tre fili con le estremità nude, collegare come segue:
MARRONE LINEA
BLU NEUTRO
VERDE/GIALLO TERRA
Simbolo di sicurezza - TERRA.
Quando si collega una spina dotata di portafusibile, in essa bisogna inserire un fusibile da 5A. Se il colore dei fili del cavo non corrisponde ai contrassegni colorati dei contatti della spina, procedere come segue:
Il filo verde e giallo deve essere collegato al morsetto della spina contrassegnato con la lettera E oppure con il simbolo di sicurezza che rappresenta la terra, o di colore verde o verde/giallo.
Il filo blu deve essere collegato al morsetto contrassegnato con la lettera N o di colore nero.
Il filo marrone deve essere collegato al morsetto contrassegnato con la lettera L o di colore rosso.
ATTENZIONE! QUESTO STRUMENTO DEVE ESSERE COLLEGATO A TERRA
Una qualsiasi interruzione sia interna che esterna del collegamento a terra rende pericoloso questo strumento. È proibito interrompere questo collegamento deliberatamente.
Collegamenti
Morsetti di uscita
Tutti i collegamenti elettrici si realizzano dal quadro anteriore.
Il carico va collegato ai morsetti positivo (rosso) e negativo (nero) contrassegnati OUTPUT (uscita). Entrambe le uscite sono a tensione variabile e possono essere collegate a terra.
Il morsetto segnato 12 è collegato allo chassis e al terminale di sicurezza di terra.
RS232
Connettore D a 9 pin per controllo remoto da PC con i seguenti collegamenti:
| Pin | Nome | Descrizione |
| 1 | DCD | Collegato ai pin 4 e 6 |
| 2 | TXD | Dati trasmessi dallo strumento |
| 3 | RXD | Dati ricevuti allo strumento |
| 4 | DTR | Collegato ai pin 1 e 6 |
| 5 | GND | Segnale terra |
| 6 | DSR | Collegato ai pin 1 e 4 |
| 7 | RTS | Collegato al pin 8 |
| 8 | CTS | Collegato al pin 7 |
| 9 | - | Nessun collegamento interno |
Collegare ad un PC con un cavo che ha i pin 2, 3 e 5 collegati più i pin 1, 4 e 6 e i pin 7 e 8 collegati al lato del PC.
Funzionamento
Impostazione dell'uscita
Con l'interruttore POWER (alimentazione) regolato su (I) e l'uscita — su off (spenta), la tensione di uscita ed il limite di corrente possono essere preimpostati accuratamente usando i comandi VOLTAGE (tensione) e CURRENT (corrente); il misuratore di sinistra mostra la tensione impostata mentre quello di destra indica la corrente massima impostata.
Quando si inserisce l'interruttore inserimento uscita —, si accendono le spie ON; il contatore a sinistra visualizza la tensione predefinita, quello di destra visualizza la corrente effettivamente erogata.
Tensione costante
La tensione erogata viene regolata agendo sui comandi VOLTAGE, che sono destinati alla regolazione approssimativa e precisa della TENSIONE; il comando destinato alla regolazione approssimativa cambia il valore della tensione in passi da 100 mV, quello destinato alla regolazione precisa la cambia in passi da 10 mV. Il comando CURRENT imposta il valore massimo di corrente erogabile; il comando cambia il valore della corrente erogata in passi da 10 mA.
Corrente costante
Se la resistenza al carico è sufficientemente bassa da far sì che, con la tensione di uscita impostata, scorra una corrente superiore al limite impostato, l'alimentazione assumerà automaticamente un funzionamento a corrente costante. L'uscita di corrente viene regolata con il comando CURRENT, mentre i comandi VOLTAGE impostano la tensione massima che è possibile generare. L'indicatore CC si accende per mostrare il funzionamento a corrente costante.
Uscita di corrente istantanea
Il comando di limitazione di corrente può essere impostato per limitare la corrente di uscita continua a livelli fino a 10mA. Tuttavia, in comune con tutti gli alimentatori da banco di precisione, sull'uscita è collegato un condensatore che consente di mantenere stabilità ed una buona risposta ai transienti. Le scariche di questo condensatore alla tensione di uscita e la cortocircuitazione dell'uscita produrranno un impulso di corrente, che è indipendente dall'impostazione della limitazione di corrente.
Protezione
L'uscita è dotata di protezione da cortocircuito intrinseca ed è protetta dalle tensioni inverse a mezzo di un diodo; la corrente inversa continua non deve superare 3 Amp, sebbene i transienti possano essere molto più alti.
Ilacciamento del carico
Il carico deve essere collegato ai morsetti d'uscita positivo (rosso) e negativo (nero). Ambedue sono completamente flottanti e uno qualsiasi dei due può essere collegato a terra.
Collegamento in serie/parallelo con altre uscite
Le uscite del dispositivo di alimentazione sono completamente flottanti e possono essere usate in serie con l'uscita di altri dispositivi si alimentazione per generare tensioni più alte, fino a 300V c.c.
La tensione massima ammessa tra un morsetto qualsiasi e il morsetto di terra ( 12 ) è 300Vc.c.
ATTENZIONE! Queste tensioni sono estremamente pericolose e bisogna assicurarsi nel modo più assoluto di coprire i morsetti d'uscita. Quando l'unità è usata in questo modo ed è accesa, non si devono assolutamente toccare i morsetti d'uscita. Tutti i collegamenti ai morsetti vanno fatti quando l'alimentazione per tutte le unità è spenta. È da notare che questo dispositivo può solo generare corrente e non può dissiparla; per questa ragione le unità non possono essere collegate in serie in antifase.
Il dispositivo può essere collegato in parallelo con altri dispositivi di alimentazione per produrre correnti più alte. Quando vari gruppi sono collegati in parallelo, la tensione d'uscita sarà uguale a quella del gruppo impostato sulla tensione più alta fino a quando non si eccede il limite di corrente impostato; a questo punto la tensione in uscita impostata scende al valore
dell'impostazione più alta immediatamente inferiore e così via. In modalità di corrente costante, vari gruppi possono essere collegati in parallelo per erogare una corrente uguale alla somma dei limiti di corrente impostati.
È da notare che i morsetti d'uscita hanno una portata nominale massima di 15A; se si fanno funzionare diverse uscite in parallelo per erogare correnti più alte di questo limite, il collegamento deve essere fatto a un terminale separato e non su uno dei morsetti.
Ventilazione
Il dispositivo di alimentazione è molto efficiente ma a piena potenza può generare una quantità significativa di calore. Il raffreddamento è per convezione ed è perciò importante che la ventilazione non sia mai ristretta se si vogliono mantenere i livelli ottimali di rendimento e sicurezza. Se il dispositivo è montato in uno spazio ristretto, ad es. su una rastrelliera da 19 pollici, si deve provvedere una ventilazione adeguata usando, ad esempio, una base fornita di ventola.
Funzionamento remoto
Il formato dei comandi remoti e la descrizione dei comandi stessi sono illustrati nel capitolo Comandi remoti.
Selezione della velocità di trasmissione
La velocità di trasmissione, espressa in Baud, viene impostata agendo sul pulsante OPTION SELECT/OK fino a quando compare la scritta bAUD sul display a sinistra dello strumento; il display a destra dello strumento visualizza invece il valore attualmente impostato, espresso con il valore 960 per indicare 9600 Baud ecc. Per cambiare la velocità di trasmissione in Baud, agire sul pulsante CHANGE e selezionare il valore desiderato fra tutti i valori disponibili, visualizzati in ordine progressivo. Quando appare il valore desiderato, premere di nuovo OPTION SELECT/OK per confermare il valore ed uscire dalla modalità di modifica velocità di trasmissione.
Funzionamento remoto/locale
All'accensione, viene inserita la modalità di funzionamento locale con la spia Rem (funzionamento remoto) spenta. Quando viene ricevuto un comando, viene inserita la modalità di funzionamento remota e si accende la spia Rem. L'eventuale utilizzo delle manopole di comando (il cui utilizzo [disponibile all'utente anche nella modalità remota) comporta l'inserimento della modalità locale dello strumento; se quest'ultimo riceve però un altro comando dall'interfaccia remota, viene inserita di nuovo la modalità remota.
Il funzionamento locale delle manopole di comando, l'interruttore On/Off uscite e il pulsante CHANGE possono essere disattivati agendo sul pulsante OPTION SELECT/OK fino a quando compare la scritta LoCL sul display sinistro dello strumento; il display di destra visualizza la modalità attualmente impostata, on od oFF. Agendo sul pulsante CHANGE si alterna la selezione della modalità on od oFF; quando appare la modalità desiderata, premere di nuovo il pulsante OPTION SELECT/OK per confermarla ed uscire dalla modalità di modifica.
Il funzionamento locale dello strumento può essere ripristinato in qualsiasi momento agendo sul pulsante OPTION SELECT/OK; qualora LoCL sia stato impostato su OFF, la prima volta che si preme il pulsante OPTION SELECT/OK viene inserita la modalità di funzionamento locale dello strumento; le altre modalità disponibili (descritte qui sopra) vengono selezionate agendo si nuovo sul pulsante.
Connettore interfaccia seriale RS232
Il connettore d'interfaccia seriale a vaschetta e 9 pin si trova sul pannello posteriore dello strumento. I collegamenti dei pin sono indicati nella tabella qui sotto:
Pin Denom. Descrizione
| 1 | DCD | Collegato ai pin 4 e 6 | |
| 2 | TXD | Dati trasmessi dallo strumento | |
| 3 | RXD | Dati ricevuti allo strumento | |
| 4 | DTR | Collegato ai pin 1 e 6 | |
| 5 | GND | Segnale di terra | |
| 6 | DSR | Collegato ai pin 1 e 4 | |
| 7 | RTS | Collegato al pin 8 | |
| 8 | CTS | Collegato al pin 7 | |
| 9 | - | Nessun collegamento interno | |

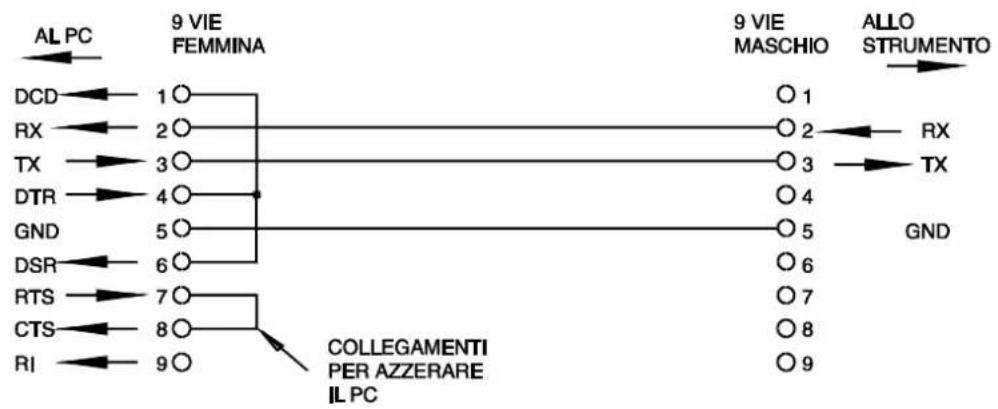

Collegare ad un PC con un cavo con i pin 2, 3, 5 cablati e pin 1, 4, 6 e 7 e 8 collegati al PC; vedi lo schema illustrativo.
La velocità di trasmissione espressa in Baud viene impostata osservando le istruzioni di cui sopra; gli altri parametri d'interfaccia sono indicati nella seguente tabella:
Bit di avvio: 1 Parità: Nessuna
Bit di dati: 8 Bit di stop: 1
Set di caratteri RS232
È consentito l'utilizzo di qualsiasi codice ASCII. Il bit 7 dei codici ASCII viene ignorato, ovvero si presume che sia un valore basso. I comandi contengono sia caratteri minuscoli che maiuscoli senza alcuna distinzione. I codici di comando ASCII compresi fra 00H e 31H vengono ignorati, ad eccezione del carattere 0AH (interlinea, LF), che viene utilizzato come carattere finale del comando.
Comandi remoti
Formato dei comandi remoti RS232
La memoria di transito destinata alla memorizzazione dei dati ricevuti dallo strumento è in grado di accettare un singolo comando (o richiesta di informazioni) per volta, durante l'interrupt, senza interferire con le operazioni eseguite dallo strumento. I comandi e le richieste di informazioni devono essere inviate come prevede l'elenco comandi e devono contenere il codice finale del comando 0AH (interlinea, LF). Si fa presente che la presenza di uno spazio (20H) serve per separare i parametri dal titolo del comando.
Dopo l'inoltro di un comando, il controller deve attendere almeno 10 ms dopo il codice finale del comando prima di inoltrare il comando (o la richiesta di informazioni) successivi al fine di consentire allo strumento di svuotare la memoria di transito che memorizza i dati in arrivo.
Le risposte alle richieste di informazioni vengono inoltrate immediatamente. Il controller deve attendere fino a quando perviene la risposta ad una richiesta di informazioni prima di inoltrare il comando successivo. Lo strumento risponde al controller dopo tutte le richieste di informazioni, come indica l'elenco comandi. Tutte le risposte inoltrate terminano con il codice 0DH (Ritorno carrello, CR) seguito dal codice 0AH (Interlinea, LF).
Il bit dal valore alto di tutti i caratteri viene ignorato.
I comandi non fanno distinzione tra lettere minuscole e maiuscole.
Elenco dei comandi
La presente sezione elenca tutti i comandi e le richieste di informazioni utilizzati nello strumento. I comandi sono elencati in ordine alfabetico all'interno dei gruppi di funzioni.
La nomenclatura adottata è la seguente:
Comandi di configurazione
V
I
ON Inserisce l'erogazione della c.c.
OFF Disinserisce l'erogazione della c.c.
Comandi ritorno dati
| V? | Ritorna la tensione erogata impostata in Volt nel formato numerico |
| La sintassi della risposta è: | |
| V | |
| Esempio: Se la tensione erogata impostata è 12,55 Volt, la risposta al comando V? sarà V 12.55 | |
| I? | Ritorna il valore massimo di corrente erogata in Ampere nel formato numerico |
| La sintassi della risposta è: | |
| I | |
| Esempio: Se il valore massimo di corrente è impostato su 1,00 Ampere, la risposta al comando I? sarà I 1.00 | |
| VO? | Rileva e ritorna il valore effettivo della tensione erogata in Volt nel formato numerico |
| La sintassi della risposta è: | |
| V | |
| Esempio: Se la tensione effettivamente erogata è 12,55 Volt, la risposta al comando VO? sarà V12.55 | |
| IO? | Rileva e ritorna il valore effettivo della corrente erogata espresso in Ampere nel formato numerico |
| La sintassi della risposta è: | |
| I | |
| Esempio: Se la corrente effettivamente erogata è 0,93 Ampere, la risposta al comando IO? sarà A0.93 | |
| OUT? | Ritorna la modalità di funzionamento dell'uscita, che può essere OUT ON |
| oppure OUT OFF | |
| M? | Ritorna la modalità di funzionamento dell'uscita, che può essere M CV |
| oppure M CC | |
| ERR? | Ritorna il valore nel registro errore espresso nel seguente formato: ERR |
| 0 = nessun errore. | |
| 1 = comando non riconosciuto. | |
| 2 = valore del comando al di fuori dei valori limite ammessi per lo strumento. |
Comandi vari
| *RST | Riporta lo strumento ai valori predefiniti per l'accensione (1.00V, 10.00A, erogazione disinserita). |
| *IDN? | Ritorna l'identificativo dello strumento. La risposta precisa dipende dalla configurazione dello strumento e viene espressa nel seguente formato:,, 0, <version><rmt> dove <NAME> è il nome del costruttore, <model> definisce il tipo di strumento e <version> è la release della versione del software installato. |
Manutenzione
I Produttori o i loro agenti all'estero faranno le riparazioni necessarie in caso di guasto. Qualora l'utente desiderasse eseguire il lavoro di manutenzione, tale lavoro deve essere fatto solo da personale qualificato e usando il manuale di servizio che può essere acquistato direttamente dai Produttori o dai loro agenti all'estero.
Fusibile
Il tipo di fusibile corretto è:
10 Amp 250V ritardato (T) HBC, 5 x 20mm.
È da notare che la funzione principale del fusibile è di rendere sicuro lo strumento e limitare i danni qualora si guasti uno dei propri dispositivi di commutazione. Se si guasta un fusibile, sarà pertanto molto probabile che salti anche il fusibile di ricambio, in quanto si è verificato un malfunzionamento nell'alimentazione. In queste circostanze lo strumento deve essere restituito al produttore per la riparazione.
Per la sostituzione, accertarsi che vengano usati fusibili del tipo e della corrente nominale specificati. È proibito usare fusibili di ripiego o cortocircuitare i portafusibili.
Per sostituire un fusibile, scollegare prima lo strumento dall'alimentazione CA. Rimuovere le 6 viti di fissaggio del coperchio e sollevare quest'ultimo. Sostituire il fusibile con un fusibile di tipo corretto e riporre il coperchio.
Pulizia
Se si deve pulire il dispositivo di alimentazione, usare uno strofinaccio appena bagnato con acqua o con un detergente neutro. Pulire la finestrella di visualizzazione con un panno asciutto e morbido.
ATTENZIONE! PER EVITARE SCOSSE ELETTRICHE ED EVENTUALI DANNI AL DISPOSITIVO DI ALIMENTAZIONE, NON PERMETTERE MAI ALL'ACQUA DI ENTRARE ALL'INTERNO DELL'ALLOGGIAMENTO. PER EVITARE DANNI ALL'ALLOGGIAMENTO E ALLA FINESTRELLA DI VISUALIZZAZIONE, NON PULIRE MAI CON SOLVENTI.
