MANUALE UTENTE EL302P-USB Aim TTi

Istruzioni in Italiano

Sicurezza 19

Installazione 20

Collegamenti 21

Funzionamento - Uscite principali 21

Funzionamento – Uscita Ausiliaria 22

Funzionamento - Generale 23

Manutenzione 23

Questo strumento appartiene alla Categoria di Sicurezza 1, secondo la classifica IEC, ed è stato progettato in modo da soddisfare i criteri EN61010-1 (requisiti di Sicurezza per Apparecchiature di misura, controllo e per uso in laboratorio). È uno strumento di Categoria d'installazione II ed è inteso per il funzionamento con un'alimentazione normale monofase.

Questo strumento ha superato le prove previste da EN61010-1 e viene fornito in uno stato di sicurezza normale. Questo manuale contiene informazioni e avvertenze che devono essere seguite per assicurare un funzionamento sicuro e mantenere lo strumento in condizioni di sicurezza.

Questo strumento è progettato per uso all'interno e in un ambiente d'inquinamento Grado 2, entro la gamma di temperatura da 5°C a 40°C°, con umidità relativa (non condensante) di 20% - 80%. Può occasionalmente essere assoggettato a temperature fra +5°C e -10°C senza comprometterne la sicurezza. Non usare in presenza di condensazione.

L'uso dello strumento in maniera non conforme a quanto specificato in queste istruzioni potrebbe pregiudicare la protezione di cui è dotato. Non usare lo strumento per misurare tensioni al di sopra dei valori nominali o in condizioni ambientali al di fuori di quelle specificate.

ATTENZIONE: QUESTO STRUMENTO DEVE ESSERE COLLEGATO A TERRA

Una qualsiasi interruzione sia interna che esterna del collegamento a terra rende pericoloso questo strumento. È proibito interrompere questo collegamento deliberatamente. L'azione protettiva non deve essere negata dall'uso di una prolunga priva conduttore di protezione.

Quando lo strumento è collegato all'alimentazione, alcuni morsetti sono sotto tensione e l'apertura dei coperchi o la rimozione di parti (eccetto quei componenti accessibili senza l'uso di attrezzi) può lasciare scoperti i morsetti sotto tensione. Prima di aprirla per eseguire regolazioni, manutenzione o riparazioni, l'apparecchiatura deve essere staccata da tutte le sorgenti di tensione. I condensatori collegati all'alimentazione interna possono essere carichi anche dopo aver staccato l'alimentazione ma si scaricano in tutta sicurezza circa 1 minuto dopo aver staccato la corrente.

Per quanto possibile, si consiglia di evitare qualsiasi operazione di regolazione e riparazione quando lo strumento è sotto tensione e, qualora fosse inevitabile, dette operazioni devono essere eseguite da una persona specializzata in materia, che sia pienamente conscia del pericolo presente.

Quando sia chiaro che lo strumento è difettoso, o che ha subito un danno meccanico, un eccesso di umidità, o corrosione a mezzo di agenti chimici, la sicurezza potrebbe essere stata compromessa e lo strumento deve essere ritirato dall'uso e rimandato indietro per le prove e le riparazioni del caso.

Assicurarsi di usare solo fusibili della portata giusta e del tipo corretto durante eventuali sostituzioni. Sono proibiti sia l'uso di fusibili improvvisati che il corto circuito deliberato dei portafusibili.

Evitare di bagnare lo strumento quando lo si pulisce.

Sullo strumento e in questo manuale si fa uso dei seguenti simboli.

Terminale di terra

alimentazione ON (accesa)

alimentazione OFF (spenta)

Corrente Continua

Corrente Alternata

Installazione

Tensione d'esercizio

Controllare che la tensione d'esercizio dello strumento segnata sul pannello posteriore sia uguale a quella della rete elettrica locale. Se dovesse rendersi necessario cambiare la tensione d'esercizio, osservare il seguente procedimento:

1. Controllare che lo strumento sia scollegato dall'alimentazione a c.a.
2. Togliere le viti che fissano il coperchio superiore e la maniglia e sollevare il coperchio superiore.
3. Modificare le connessioni del trasformatore riferendosi al diagramma seguente:

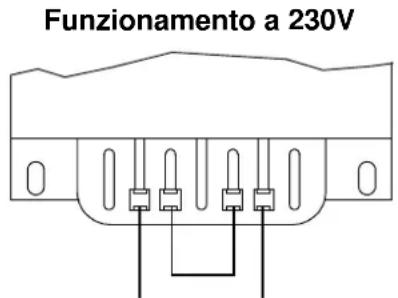

Funzionamento a 230V

BLU

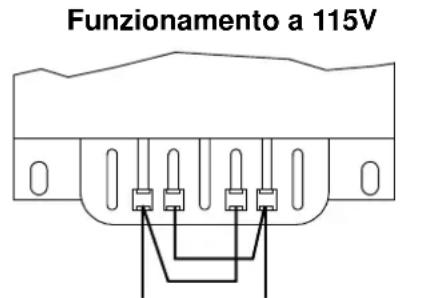

Funzionamento a 115V

BLU
MARRONE

1. Riassemblare invertendo la procedura di smontaggio.

2. Per soddisfare le norme di antinfortunistica, la tensione segnata sul pannello posteriore deve essere opportunamente modificata per mostrare chiaramente la nuova impostazione di tensione.

Fusibile

Il fusibile c.a. è situato nel portafusibili nella parte inferiore del connettore d'ingresso IEC. Per sostituire il fusibile, rimuovere il cavo di linea ed aprire il portafusibili con uno strumento adatto.

Il tipo di fusibile corretto è: 20 x 5mm 250V HBC con dispositivo di regolazione del tempo e con le seguenti portate nominali:

Modello	230V	115V
30V/1A	800mA (T)	1.6A (T)
30V/2A; 18V/3.3A; 56V/1.1A	1.25A (T)	2.5A (T)
30V/3A; 15V/5A	1.6A (T)	3.15A (T)
Doppio e triplo	2.5A (T)	4A (T)

Accertarsi che per la sostituzione vengano utilizzati esclusivamente fusibili con la corrente nominale richiesta e del tipo specificato. Sono vietati l'uso di fusibili di ripiego e la cortocircuitazione dei portafusibili.

Cavo d'alimentazione

Quando viene fornito un cavo a tre fili con le estremità nude, collegare come segue:

MARRONE LINEA

BLU NEUTRO

VERDE/GIALLO TERRA

Simbolo di sicurezza - TERRA.

Se il colore dei fili del cavo non corrisponde ai contrassegni colorati dei contatti della spina, procedere come segue:

Il filo verde e giallo deve essere collegato al morsetto della spina contrassegnato con la lettera E oppure con il simbolo di sicurezza che rappresenta la terra, o di colore verde o verde/giallo. Il filo blu deve essere collegato al morsetto contrassegnato con la lettera N o di colore nero. Il filo marrone deve essere collegato al morsetto contrassegnato con la lettera L o di colore rosso.

ATTENZIONE! QUESTO STRUMENTO DEVE ESSERE COLLEGATO A TERRA

Una qualsiasi interruzione sia interna che esterna del collegamento a terra rende pericoloso questo strumento. È proibito interrompere questo collegamento deliberatamente.

Collegamenti

Allacciamento del carico

I collegamenti vanno eseguiti tutti dal pannello frontale.

Il carico va collegato ai morsetti positivo (rosso) e negativo (nero) contrassegnati OUTPUT (uscita). Ambedue sono completamente flottanti e uno qualsiasi dei due può essere collegato a terra.

L'allacciamento al carico di sensori a distanza, se richiesto, va collegato ai morsetti positivo (+) e negativo (−). Spostare l'interruttore LOCAL/REMOTE (locale/remoto) alla posizione REMOTE quando il rilevamento remoto è richiesto. Riportare l'interruttore a LOCAL quando il rilevamento remoto non è usato.

Il morsetto segnato 12 è collegato allo chassis e al terminale di sicurezza di terra.

Funzionamento - Uscite principali

Accensione

L'interruttore di accensione (POWER) si trova in basso a sinistra sul pannello frontale. Quando è collocato su (I) il manometro a destra indica brevemente la revisione del firmware prima che il display visualizzi i Volt e le Ampere di uscita.

Impostazione dell'uscita

Con il commutatore POWER (alimentazione) impostato su (I) e l'uscita ... in posizione OFF, le uscite in tensione e corrente possono essere impostate in maniera accurata utilizzando i le manopole VOLTAGE (tensione) e CURRENT (corrente); il misuratore di sinistra mostra la tensione impostata mentre quello di destra indica la corrente massima impostata.

Quando le uscite sono abilitate (ON) gli indicatori ■■■ sono accesi; il misuratore di sinistra mostra ora la tensione effettiva, mentre il misuratore di destra riporta la corrente di carico effettiva.

Tensione costante

La tensione di uscita viene regolata usando i comandi di VOLTAGE (tensione) approssimata e precisa; il comando CURRENT permette di definire la corrente massima che si può fornire.

Corrente costante

Se la resistenza al carico è sufficientemente bassa da far sì che, con la tensione di uscita impostata, scorra una corrente superiore al limite impostato, l'alimentazione assumerà automaticamente un funzionamento a corrente costante. L'uscita di corrente viene regolata con il comando CURRENT, mentre i comandi VOLTAGE impostano la tensione massima che è possibile generare. L'indicatore CC si accende per mostrare il funzionamento a corrente costante.

Uscita di corrente istantanea

Il comando di limitazione di corrente può essere impostato per limitare la corrente di uscita continua a livelli fino a 10mA. Tuttavia, in comune con tutti gli alimentatori da banco di precisione, sull'uscita è collegato un condensatore che consente di mantenere stabilità ed una buona risposta ai transienti. Le scariche di questo condensatore alla tensione di uscita e la cortocircuitazione dell'uscita produrranno un impulso di corrente, che è indipendente dall'impostazione della limitazione di corrente.

Efficienza

Per migliorare l'efficienza a livelli di uscita bassi, la tensione generale per i regolatori di uscita viene commutata automaticamente in una tensione inferiore; l'isteresi al punto di soglia impedisce commutazioni superflue quando la tensione di uscita è impostata su tale livello. A parte un 'click' udibile, l'utente non si accorgerà che il relè è stato commutato; non vi sarà alcun disturbo sull'uscita. I modelli di taglia maggiore a 15V/5A e 30V/3A utilizzano un sistema di pre-regolazione elettronico, invece del sistema a relè, per ridurre al minimo la tensione autoalimentazione necessaria.

Protezione

L'uscita è dotata di protezione da cortocircuito intrinseca ed è protetta dalle tensioni inverse a mezzo di un diodo; la corrente inversa continua non deve superare 3 Amp, sebbene i transienti possano essere molto più alti.

In comune con tutti gli alimentatori a estremità singola regolati di serie, l'unità non è in grado di abbassare la corrente fornita da una fonte esterna.

Se da una fonte esterna si applica una tensione maggiore della tensione di uscita impostata, il regolatore interno si spegne, il flusso di corrente si arresta e il voltmetro rileva la tensione applicata. Non ne conseguirà alcun danno sempre che la tensione applicata non superi di oltre 20 volt la tensione di uscita massima dell'alimentatore. È vietata l'applicazione di una tensione superiore a questa.

Rilevamento a distanza

L'impedenza d'uscita del dispositivo d'alimentazione è molto bassa ma viene, inevitabilmente, aumentata dalla resistenza dei cavi di collegamento. Con una corrente alta, si può avere una differenza significativa fra la tensione indicata alla sorgente e la tensione attuale applicata al carico. (due cavi con resistenza di 20mΩ causano una caduta ohmica di 0,2V con una corrente di 5A). Si può alleviare il problema usando cavi di collegamento corti e di sezione grossa ma, quando necessario, lo si può eliminare completamente usando la facilità di rilevamento a distanza.

In questo caso i cavi di rilevamento devono essere collegati al carico e non alla sorgente: inserire i fili nei terminali SENSE caricati a molla e collegare direttamente al carico. Spostare l'interruttore LOCAL/REMOTE alla posizione REMOTE. Per evitare instabilità e problemi di risposta transitoria, si deve avere cura di ottenere un buon accoppiamento fra i morsetti d'uscita e i cavi di rilevamento o attorcigliando i cavi assieme o usando un cavo coassiale schermato (il

filo di rilevamento dovrebbe essere quello interno). Un condensatore elettrolitico direttamente in parallelo con le connessioni del carico potrebbe anche essere utile.

La caduta ohmica in ciascuno dei cavi di collegamento non deve superare 0,5V.

Riportare l'interruttore LOCAL/REMOTE alla posizione LOCAL quando il rilevamento remoto non è usato.

Funzionamento - Uscita Ausiliaria

Tensione di uscita

La tensione di uscita può essere regolata tra 1.5V e 5.0V usando il potenziometro a fianco dei terminali posti al centro de pannello frontale. Impostando in OFF l'uscite di destra, premendo il pulsante "SHOW AUX PRESET" verrà visualizzata la tensione e la corrente dell'uscita ausiliaria sugli indicatori posti a destra.

Limite di corrente

L'uscita entra nel limite di corrente sopra 2A; l'indicatore UNREG (non regolata) si accende in questa condizione.

Protezione

L'uscita è dotata di protezione da cortocircuito intrinseca ed è protetta dalle tensioni inverse a mezzo di un diodo; la corrente inversa continua non deve superare 3 Amp, sebbene i transienti possano essere molto più alti.

L'uscita è protetta da tensioni dirette esterne fino a 16 volt.

Funzionamento - Generale

Allacciamento del carico

Il carico deve essere collegato ai morsetti d'uscita positivo (rosso) e negativo (nero). Ambedue sono completamente flottanti e uno qualsiasi dei due può essere collegato a terra.

Collegamento in serie/parallelo con altre uscite

Le uscite del dispositivo di alimentazione sono completamente flottanti e possono essere usate in serie con l'uscita di altri dispositivi si alimentazione per generare tensioni più alte, fino a 300V c.c.

La tensione massima ammessa tra un morsetto qualsiasi e il morsetto di terra ( 12 ) è 300Vc.c.; la tensione massima ammessa tra un morsetto dell'uscita e qualsiasi morsetto di un'altra uscita sulla stessa alimentazione è anch'essa 300Vc.c.

ATTENZIONE! Queste tensioni sono estremamente pericolose e bisogna assicurarsi nel modo più assoluto di coprire i morsetti d'uscita. Quando l'unità è usata in questo modo ed è accesa, non si devono assolutamente toccare i morsetti d'uscita. Tutti i collegamenti ai morsetti vanno fatti quando l'alimentazione per tutte le unità è spenta. È da notare che questo dispositivo può solo generare corrente e non può dissiparla; per questa ragione le unità non possono essere collegate in serie in antifase.

Il dispositivo può essere collegato in parallelo con altri dispositivi di alimentazione per produrre correnti più alte. Quando vari gruppi sono collegati in parallelo, la tensione d'uscita sarà uguale a quella del gruppo impostato sulla tensione più alta fino a quando non si eccede il limite di corrente impostato; a questo punto la tensione in uscita impostata scende al valore dell'impostazione più alta immediatamente inferiore e così via. In modalità di corrente costante, vari gruppi possono essere collegati in parallelo per erogare una corrente uguale alla somma dei limiti di corrente impostati.

Ventilazione

L'alimentatore può generare un calore notevole a pieno carico. Il raffreddamento è per convezione ed è perciò importante che la ventilazione non sia mai ristretta se si vogliono mantenere i livelli ottimali di rendimento e sicurezza.

Manutenzione

I Produttori o i loro agenti all'estero faranno le riparazioni necessarie in caso di guasto. Qualora l'utente desiderasse eseguire il lavoro di manutenzione, tale lavoro deve essere fatto solo da personale qualificato e usando il manuale di servizio che può essere acquistato direttamente dai Produttori o dai loro agenti all'estero.

Pulizia

Se si deve pulire il dispositivo di alimentazione, usare uno strofinaccio appena bagnato con acqua o con un detergente neutro. Pulire la finestrella di visualizzazione con un panno asciutto e morbido.

ATTENZIONE! PER EVITARE SCOSSE ELETTRICHE ED EVENTUALI DANNI AL DISPOSITIVO DI ALIMENTAZIONE, NON PERMETTERE MAI ALL'ACQUA DI ENTRARE ALL'INTERNO DELL'ALLOGGIAMENTO. PER EVITARE DANNI ALL'ALLOGGIAMENTO E ALLA FINESTRELLA DI VISUALIZZAZIONE, NON PULIRE MAI CON SOLVENTI.
