| Type de produit | Alimentation de laboratoire (chargeur de batterie programmable) |
| Tension de sortie | 0 à 35 V, réglage par pas de 10 mV |
| Courant de sortie | 0 à 5 A, réglage par pas de 10 mA |
| Modes de fonctionnement | Tension constante (CV) et courant constant (CC) avec commutation automatique |
| Affichage | Deux afficheurs LED numériques pour tension et courant |
| Précision de réglage | Grossier et fin pour tension et courant |
| Protection | Court-circuit, inversion de polarité (diode, courant inverse max 3 A) |
| Interface de commande | RS232 (9 broches) pour contrôle à distance |
| Alimentation | Secteur 230 VAC, 50/60 Hz |
| Fusible | 10 A, 250 V, type T (temporisé), 5x20 mm |
| Classe de sécurité | Classe I (mise à la terre obligatoire) |
| Connecteurs de sortie | Bornes positive (rouge) et négative (noire), flottantes, tension max vers terre 300 V |
| Ventilation | Par convection naturelle, ne pas obstruer |
| Température d'utilisation | 5 °C à 40 °C |
| Humidité | 20 % à 80 % HR, sans condensation |
| Nettoyage | Chiffon doux légèrement humide, pas de solvants |
| Poids | Environ 9,5 kg |
| Dimensions (approx.) | 120 x 280 x 350 mm (H x L x P) |
| Accessoires inclus | Cordon secteur avec fiche, notice d'utilisation |
FOIRE AUX QUESTIONS - EX355P Aim TTi
Questions des utilisateurs sur EX355P Aim TTi
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chargeur de batterie au format PDF gratuitement ! Retrouvez votre notice EX355P - Aim TTi et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil EX355P de la marque Aim TTi.

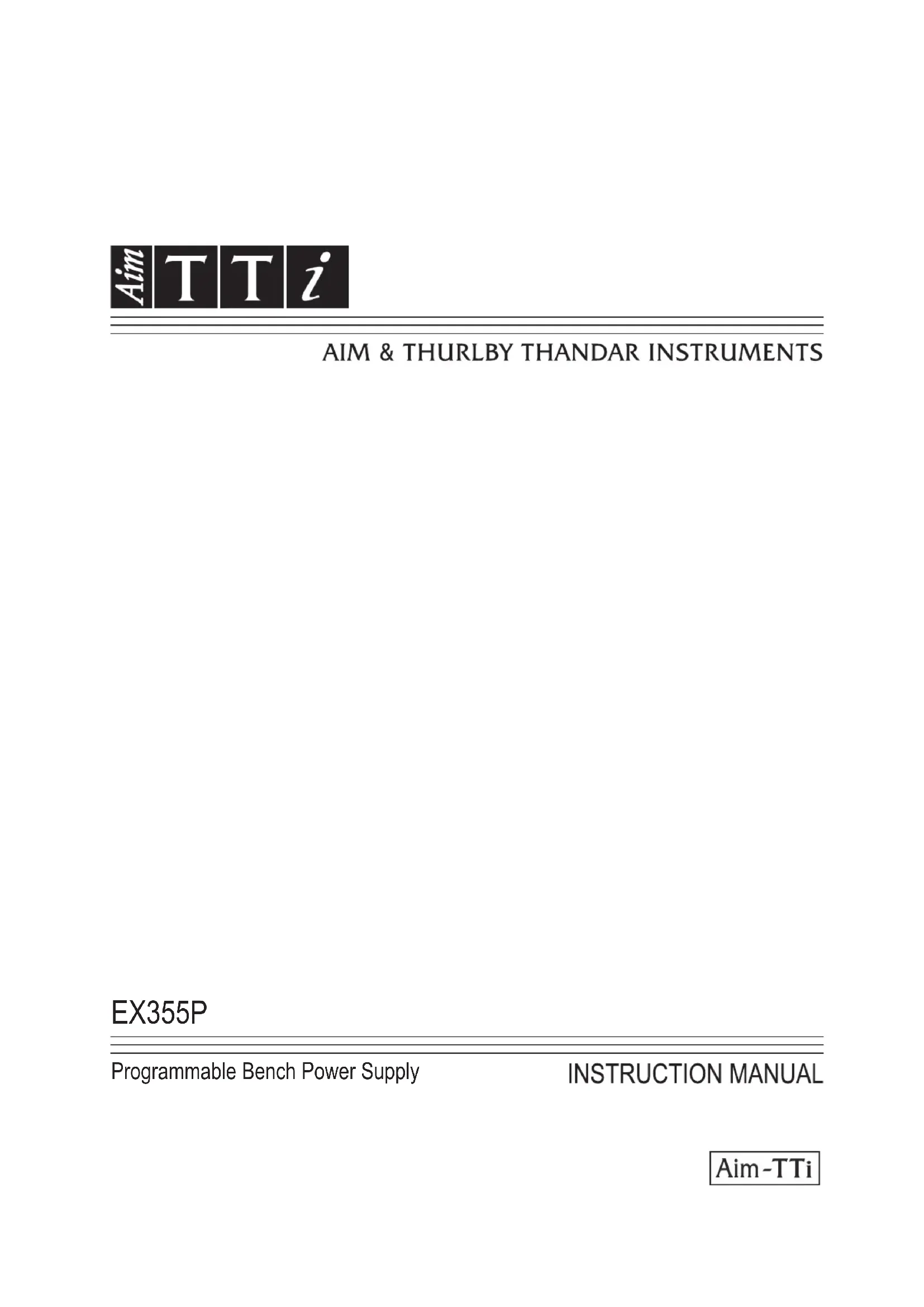

MODE D'EMPLOI EX355P Aim TTi
Cet instrument est de Classe de sécurité 1 suivant la classification IEC et il a été construit pour satisfaire aux impératifs EN61010-1 (impératifs de sécurité pour le matériel électrique en vue de mesure, commande et utilisation en laboratoire). Il s'agit d'un instrument d'installation Catégorie II devant être exploité depuis une alimentation monophasée habituelle.
Cet instrument a été soumis à des essais conformément à EN61010-1 et il a été fourni en tout état de sécurité. Ce manuel d'instructions contient des informations et avertissements qui doivent être suivis par l'utilisateur afin d'assurer un fonctionnement de toute sécurité et de conserver l'instrument dans un état de bonne sécurité.
Cet instrument a été conçu pour être utilisé en interne dans un environnement de pollution Degré 2, plage de températures 5°C à 40°C, 20% - 80% HR (sans condensation). Il peut être soumis de temps à autre à des températures comprises entre +5°C et -10°C sans dégradation de sa sécurité. Ne pas l'utiliser lorsqu'il y a de la condensation.
Toute utilisation de cet instrument de manière non spécifiée par ces instructions risque d'affecter la protection de sécurité conférée. Ne pas utiliser l'instrument à l'extérieur des tensions d'alimentation nominales ou de la gamme des conditions ambiantes spécifiées.
AVERTISSEMENT! CET INSTRUMENT DOIT ETRE RELIE A LA TERRE
Toute interruption du conducteur de terre secteur à l'intérieur ou à l'extérieur de l'instrument rendra l'instrument dangereux. Il est absolument interdit d'effectuer une interruption à dessein. Ne pas utiliser de cordon de prolongation sans conducteur de protection, car ceci annulerait sa capacité de protection.
Lorsque l'instrument est relié au secteur, il est possible que les bornes soient sous tension et par suite, l'ouverture des couvercles ou la dépose de pièces (à l'exception de celles auxquelles on peut accéder manuellement) risque de mettre à découvert des pièces sous tension. Il faut débrancher ke cordon secteur de l'appareil avant de l'ouvrir pour effectuer des réglages, remplacements, travaux d'entretien ou de réparations. Les condensateurs qui se trouvent dans le bloc d'alimentation risquent de rester chargés, même si le bloc d'alimentation a été déconnecté de toutes les sources de tension, mais ils se déchargeront en toute sécurité environ 10 minutes après extinction de l'alimentation.
Eviter dans la mesure du possible d'effectuer des réglages, travaux de réparations ou d'entretien lorsque l'instrument ouvert est branché au secteur, mais si c'est absolument nécessaire, seul un technicien compétent au courant des risques encourus doit effectuer ce genre de travaux.
S'il est évident que l'instrument est défectueux, qu'il a été soumis à des dégâts mécaniques, à une humidité excessive ou à une corrosion chimique, la protection de sécurité sera amoindrie et il faut retirer l'appareil, afin qu'il ne soit pas utilisé, et le renvoyer en vue de vérifications et de réparations.
Remplacer les fusibles uniquement par des fusibles d'intensité nominale requise et de type spécifié. Il est interdit d'utiliser des fusibles bricolés et de court-circuiter des porte-fusibles.
Eviter de mouiller l'instrument lors de son nettoyage.
Les symboles suivants se trouvent sur l'instrument, ainsi que dans ce manuel.
Borne de terre (masse)
alimentation secteur ON (allumée)
alimentation secteur OFF (éteinte)
courant alternatif (c.a.)
Installation
Tension d'utilisation secteur
Vérifier que la tension opérationnelle de l'instrument indiquée sur le panneau arrière est appropriée pour l'alimentation locale.
Câble secteur
Relier de la manière suivante tout câble secteur à trois conducteurs à fils nus:
MARRON - SECTEUR SOUS TENSION
BLEU - SECTEUR NEUTRE
VERT/JAUNE - TERRE
Symbole Terre de protection
Lors du montage d'une fiche à fusible, mettre un fusible de 5 A à l'intérieur de la fiche. Il est possible que les couleurs des fils du câble secteur de cet appareil ne correspondent pas aux marques de couleur d'identification des bornes de la fiche, et par suite, il est recommandé de procéder de la manière suivante:
Relier le fil vert et jaune à la borne de la fiche désignée par la lettre E ou par le symbole Terre de protection indiqué ci-dessus, ou qui est en vert, ou en vert et jaune.
Relier le fil bleu à la borne désignée par la lettre N, ou qui est en noir.
Relier le fil marron à la borne désignée par la lettre L, ou qui est en rouge.
AVERTISSEMENT! CET INSTRUMENT DOIT ETRE RELIE A LA TERRE
Toute interruption du conducteur de terre secteur à l'intérieur ou à l'extérieur de l'instrument rendra l'instrument dangereux. Il est absolument interdit d'effectuer une interruption à dessein.
Connexions
Bornes de sortie
Toutes les connexions d'alimentation s'effectuent à partir du panneau avant.
Relier la charge aux bornes positive (rouge) et négative (noire) marquées OUTPUT (Sortie). Les deux sont entièrement flottantes et l'une ou l'autre peut être connectée à la masse.
La borne désignée 12 est reliée au châssis et à la terre de protection.
RS232
Connecteur D à 9 broches pour contrôle à distance par ordinateur individuel :
Broche Nom Description
| 1 | DCD | Reliée aux broches 4 et 6 |
| 2 | TXD | Données transmises depuis l'instrument |
| 3 | RXD | Données reçues par l'instrument |
| 4 | DTR | Reliée aux broches 1 et 6 |
| 5 | GND | Terre |
| 6 | DSR | Reliée aux broches 1 et 4 |
| 7 | RTS | Reliée à la broche 8 |
| 8 | CTS | Reliée à la broche 7 |
| 9 | – | Aucune connexion interne |
Relier ce connecteur à un PC à l'aide d'un câble dont les broches 2, 3 et 5 sont câblées entre les deux extrémités alors que, côté PC, les broches 1, 4, 6 sont reliées entre elles, de même que 7 à 8.
Fonctionnement
Réglage de la sortie
L'interrupteur POWER (alimentation) sur (I) et la sortie éteinte, il est possible de régler avec précision la limite de tension et de courant de sortie au moyen des commandes VOLTAGE (Tension) et CURRENT (Courant); l'appareil de mesure gauche indique la tension réglée et l'appareil droit le courant maximum réglé.
Les commandes VOLTAGE de réglage grossier Lorsque le commutateur de sortie ... est mis sous tension, le témoin ON s'allume ; le compteur de gauche montre toujours la tension préréglée mais le compteur de droite montre maintenant l'intensité réelle de la charge.
Tension constante
Les commandes VOLTAGE de réglage grossier et de précision permettent d'ajuster la tension de sortie ; la commande de réglage grossier change la tension par pas de 100mV et la commande de réglage fin par pas de 10mV. La commande CURRENT règle le courant maximum qui peut être fourni ; la commande change l'intensité par pas de 10mA.
Courant constant
Si la résistance de charge est suffisamment basse qu'un courant supérieur au réglage de limite de courant puisse passer pour la tension de sortie réglée, l'alimentation passera automatiquement en mode de fonctionnement de courant constant. La commande CURRENT ajuste le courant de sortie et les commandes VOLTAGE règlent la tension maximale qui peut être engendrée. Le témoin CC s'allume pour indiquer le mode de courant constant.
Sortie de courant instantanée
Il est possible de régler la commande de limite de courant pour limiter le courant de sortie continu à des niveaux aussi bas que 10 mA. Toutefois, ainsi que c'est le cas de toutes les alimentations de précision sur banc, un condensateur est relié aux bornes de la sortie, afin de maintenir la stabilité, ainsi qu'une bonne réponse transitoire. Ce condensateur se charge jusqu'à la tension de sortie, et le court-circuitage de la sortie produira une impulsion de courant, lors du déchargement du condensateur indépendamment du réglage de limite de courant.
Protection
La sortie dispose d'une protection intrinsèque contre les courts-circuits et elle est protégée contre la tension inverse par une diode; le courant inverse continu ne doit pas dépasser 3 A, bien qu'il soit possible que l'intensité des transitoires soit nettement supérieure.
Connexion à la charge
Relier la charge aux bornes de sortie positive (rouge) et négative (noire). Les deux bornes sont entièrement flottantes et il est possible de relier chacune à la terre.
Connexion en série ou en parallèle avec d'autres sorties
Les sorties de l'alimentation sont entièrement flottantes et elles peuvent être utilisées en série avec d'autres blocs d'alimentation, afin de produire des tensions c.c. jusqu'à 300 V c.c.
La tension maximale admissible entre une borne et la terre ( 12 ) est de 300 V c.c.
AVERTISSEMENT! Des tensions de ce genre sont extrêmement dangereuses et il faut prendre toutes les précautions d'usage pour protéger les bornes de sortie en conséquence. Ne jamais toucher les bornes de sortie lorsque le bloc est allumé pour ces applications. Toutes les connexions des bornes doivent être effectuées lorsque tous les blocs sont éteints.
Il faut noter que le bloc peut uniquement recevoir du courant, mais non le consommer, de sorte qu'il n'est pas possible de mettre en opposition de phase les blocs reliés en série.
Il est possible de relier le bloc en parallèle avec d'autres, afin de produire des courants de haute intensité. Lorsque plusieurs blocs sont reliés en parallèle, la tension de sortie doit être égale à celle du bloc de réglage de tension de sortie le plus élevé, jusqu'à ce que le courant consommé dépasse le réglage de limite de courant, auquel cas la sortie descend à celle du réglage le plus haut suivant, etc. En mode de courant constant, les blocs peuvent être reliés en parallèle, afin de donner un courant égal à la somme des réglages de limite de courant.
Il faut noter que la tension nominale maximale des bornes de sortie est de 15 A; si plusieurs sorties sont utilisées en parallèle avec la source avec des courants plus élevés, effecteur une jonction à un point séparé, et non à des bornes.
Ventilation
L'alimentation est très performante, mais elle peut toutefois générer beaucoup de chaleur à puissance maximale. L'alimentation a besoin d'un refroidissement par convection uniquement et il est donc important que la ventilation ne soit jamais réduite, afin d'assurer une bonne performance et sécurité.
Fonctionnement à distance
Le format des commandes à distance et les commandes à distance elles-mêmes sont détaillés dans le chapitre Commandes à distance.
Sélection de la vitesse de transmission
Appuyer sur le bouton OPTION SELECT/OK jusqu'à ce que bAUD apparaisse dans l'affichage de gauche permet de régler la vitesse de transmission ; l'affichage de droite montre le réglage actuel sous la forme 960 pour 9600 Bauds etc. Modifier la vitesse de transmission en appuyant sur le bouton CHANGE pour faire défiler toutes les options possibles pour ce réglage. Une fois la vitesse voulue affichée, appuyer sur OPTION SELECT/OK de nouveau pour confirmer et quitter le mode de changement de vitesse.
Fonctionnement distant/local
A la mise sous tension, l'instrument est en état local avec le témoin Rem (à distance) éteint. Lorsqu'une commande est reçue, l'instrument entre en état distant et le témoin Rem s'allume. Les commandes rotatives ne sont pas condamnées par cette action et l'instrument sera renvoyé à l'état local si on les utilise ; cependant, si l'instrument reçoit un autre caractère de l'interface, il entrera de nouveau en état distant.
L'utilisation locale des commandes rotatives, du commutateur Marche/Arrêt de sortie et du bouton CHANGE peut être désactivée en appuyant sur le bouton OPTION SELECT/OK jusqu'à ce que LoCL apparaisse dans l'affichage de gauche ; l'affichage de droite montre le réglage actuel, on ou oFF. Des appuis successifs sur le bouton CHANGE sélectionnent on ou oFF ; lorsque le réglage voulu est affiché, appuyer sur OPTION SELECT/OK de nouveau pour confirmer et quitter le mode de changement.
Le fonctionnement local peut être rétabli à tout moment en appuyant sur le bouton OPTION SELECT/OK ; si LoCL a été réglé sur OFF le premier appui sur le bouton OPTION SELECT/OK renvoie l'instrument en contrôle local et les appuis suivants sélectionnent les autres modes, comme décrit ci-dessus.
Connecteur RS232
Le connecteur d'interface série 9 voies type D est situé sur le panneau arrière de l'instrument. Les brochages sont indiqués ci-dessous :
| Broche | Nom | Description |
| 1 | DCD | Reliée aux broches 4 et 6 |
| 2 | TXD | Données transmises à partir de l'instrument |
| 3 | RXD | Données reçues à l'instrument |
| 4 | DTR | Reliée aux broches 1 et 6 |
| 5 | GND | Masse du signal |
| 6 | DSR | Reliée aux broches 1 et 4 |
| 7 | RTS | Reliée à la broche 8 |
| 8 | CTS | Reliée à la broche 7 |
| 9 | - | Pas de connexion interne |
Connector à un PC avec un câble comportant les broches 2, 3, 5 câblées plus les broches 1, 4, 6 et les broches 7 et 8, reliées côté PC, voir le schéma.
La vitesse de transmission est réglée comme décrit plus haut ; les autres paramètres de l'interface sont fixés comme suit :
Bits de départ : 1 Parité : Aucune
Bits de données : 8 Bits d'arrêt : 1
Jeu de caractères RS232
N'importe quel code ASCII peut être utilisé. Le bit 7 des codes ASCII est ignoré, c'est à dire supposé bas. Aucune distinction n'est faite entre les caractères majuscules et minuscules dans les mnémoniques de commandes et ils peuvent être librement mélangés. Les codes de contrôle ASCII entre 00H et 31H sont ignorés, excepté 0AH (saut de ligne, LF) qui est utilisé comme fin de commande.
Commandes à distance
Formats des commandes à distances RS232
Le tampon d'entrée de l'instrument accepte une seule commande (ou interrogation) à la fois, sous interruption, d'une manière transparente pour les autres opérations de l'instrument. Les commandes et interrogations doivent être envoyées comme spécifié dans la liste des commandes et doivent se terminer par le code de fin de commande 0AH (saut de ligne, LF). Noter que les paramètres sont séparés de l'entête de commande par un espace (20H).
Après qu'une commande a été envoyée, le contrôleur doit attendre au moins 10ms à partir de la fin de commande avant de démarrer la commande (ou interrogation) suivante, pour permettre à l'instrument de vider le tampon d'entrée.
Les réponses aux interrogations sont envoyées immédiatement. Le contrôleur doit attendre la réponse à une interrogation avant d'envoyer la commande ou l'interrogation suivante. L'instrument répond au contrôleur après chaque interrogation comme spécifié dans la liste des commandes. Dans chaque cas, une réponse se termine par 0DH (retour chariot, CR) suivie de 0AH (saut de ligne, LF).
L'espace blanc
Le bit haut de tous les caractères est ignoré.
Les commandes sont insensibles à la casse (majuscule/minuscule).
Liste des commandes
Cette section énumère toutes les commandes et interrogations mises en œuvre dans cet instrument. Les commandes sont énumérées dans l'ordre alphabétique au sein des groupes de fonctions. La nomenclature suivante est utilisée :
Commandes de configuration
V
ON Active la sortie CC.
OFF Désactive la sortie CC.
Commandes de collationnement
| V? | Renvoie la tension de sortie réglée en Volts sous le format numérique. La syntaxe de la réponse est V |
| Exemple: Si la tension de sortie réglée est de 12,55 Volts, la réponse à la commande V? sera V 12.55. | |
| I? | Renvoie la limite d'intensité de sortie réglée en A sous le format numérique. La syntaxe de la réponse est I |
| Exemple: Si la limite d'intensité de sortie réglée est de 1,00 A, la réponse à la commande I? sera I 1.00. | |
| VO? | Lit et renvoie la tension réelle de sortie en Volts sous le format numérique. La syntaxe de la réponse est V |
| Exemple: Si la tension réelle de sortie est de 12,55 Volts, la réponse à la commande VO? sera V12.55. | |
| IO? | Lit et renvoie l'intensité réelle de sortie en A sous le format numérique. La syntaxe de la réponse est I |
| Exemple: Si l'intensité de sortie est de 0,93 A, la réponse à la commande IO? sera A0.93. | |
| OUT? | Renvoie le statut de la sortie comme OUT ON |
| ou OUT OFF | |
| M? | Renvoie le statut du mode de sortie comme M CV |
| ou M CC | |
| ERR? | Renvoie la valeur dans le registre d'erreur sous la forme ERR |
| 0 = pas d'erreurs. | |
| 1 = commande non reconnue. | |
| 2 = valeur de commande hors des limites de l'instrument. |
Commandes diverses
Le Constructeur ou ses agents à l'étranger répareront tout bloc qui tombe en panne. Si le propriétaire de l'appareil décide d'effectuer lui-même la maintenance, ceci doit uniquement être effectué par un personnel spécialisé qui doit se référer au manuel d'entretien que l'on peut se procurer directement auprès du Constructeur ou de ses agents à l'étranger.
Fusible
Type de fusible correct:
10 A 250 V HBC temporisé (T), 5 x 20 mm.
Il faut noter que l'objet principal de ce fusible est de rendre l'instrument non dangereux et de limiter les dégâts en cas de panne d'un des dispositifs de commutation. En cas de panne d'un fusible, il est très probable que le fusible de rechange sautera également, étant donné que l'alimentation est probablement défectueuse; lorsque c'est le cas, il faudra renvoyer l'instrument chez le constructeur en vue de réparations.
Uniquement remplacer les fusibles par des fusibles d'intensité nominale requise et de type spécifié. Il est interdit d'utiliser des fusibles bricolés et de court-circuiter des porte-fusibles.
Pour remplacer un fusible, commencer par débrancher l'instrument de l'alimentation c.a. Enlever les 6 vis d'immobilisation du couvercle, puis enlever le couvercle. Remplacer le fusible par un autre de type correct, puis remettre le couvercle.
Nettoyage
S'il faut nettoyer le bloc d'alimentation, utiliser un chiffon légèrement imbibé d'eau ou d'un détergent doux. Nettoyer le cadran d'affichage au moyen d'un chiffon sec et doux.
AVERTISSEMENT! EMPECHER TOUTE INTRODUCTION D'EAU DANS LE BOITIER AFIN D'EVITER TOUT CHOC ELECTRIQUE ET DEGATS AU BLOC D'ALIMENTATION. NE JAMAIS UTILISER DE DISSOLVANTS POUR NETTOYER LE BLOC, AFIN D'EVITER D'ENDOMMAGER LE BOITIER OU LE CADRAN D'AFFICHAGE.
