MANUALE UTENTE TSX1820 Aim TTi

Istruzioni in Italiano

Sicurezza 16

Installazione 17

Funzionamento 18

Manutenzione 19

Questo alimentatore appartiene alla Categoria di Sicurezza 1 secondo la classifica IEC ed è stato progettato in modo da soddisfare i criteri EN61010-1 (requisiti di Sicurezza per Apparecchiature di misura, controllo e per uso in laboratorio). È uno strumento di Categoria II di installazione e inteso per funzionamento con un'alimentazione normale monofase.

Questo strumento ha superato le prove previste da EN61010-1 e viene fornito in uno stato di sicurezza normale. Questo manuale contiene informazioni e avvertenze che devono essere seguite per assicurarsi di un'operazione sicura e mantenere lo strumento in condizioni di sicurezza.

Questo strumento è progettato per uso all'interno e in un ambiente d'inquinamento Grado 2, entro la gamma di temperatura da 5°C a 40°C con umidità relativa (non condensante) di 20% - 80%. Può occasionalmente essere assoggettato a temperature fra +5°C e -10°C senza comprometterne la sicurezza. Non usare in presenza di condensazione.

L'uso dello strumento in maniera non conforme a quanto specificato in queste istruzioni potrebbe pregiudicare la protezione di cui è dotato. Non usare lo strumento per misurare tensioni al di sopra dei valori nominali o in condizioni ambientali al di fuori di quelle specificate.

ATTENZIONE! QUESTO STRUMENTO DEVE ESSERE COLLEGATO A TERRA

Una qualsiasi interruzione sia interna che esterna del collegamento a terra lo rende pericoloso. È proibito interrompere questo collegamento deliberatamente. La protezione non deve essere negata attraverso l'uso di un cavo di prolunga privo del filo di collegamento a terra.

Quando lo strumento è alimentato, alcuni morsetti sono sotto tensione e l'apertura dei coperchi o la rimozione di parti (eccetto quei componenti accessibili senza l'uso di attrezzi) può lasciare scoperti dei morsetti sotto tensione. L'apparecchiatura deve essere staccata da tutte le sorgenti di tensione prima di aprirla per regolazioni, manutenzione o riparazioni.

I condensatori collegati all'alimentazione interna possono essere carichi anche dopo aver staccato l'alimentazione ma si scaricano in circa 10 minuti dopo aver levato la corrente.

È consigliabile evitare, per quanto possibile, qualsiasi operazione di regolazione e di riparazione dello strumento sotto tensione e, qualora fosse inevitabile, dette operazioni devono essere eseguite da una persona specializzata in materia, che sia pienamente conscia del pericolo presente.

Quando sia chiaro che lo strumento è difettoso, o che ha subito un danno meccanico, un eccesso di umidità, o corrosione a mezzo di agenti chimici, la sicurezza potrebbe essere stata compromessa e lo strumento deve essere ritirato dall'uso e rimandato indietro per le prove e le riparazioni del caso.

Assicurarsi di usare solo fusibili della portata giusta e del tipo corretto durante eventuali sostituzioni. Sono proibiti sia l'uso di fusibili improvvisati che il corto circuito deliberato dei portavalvole.

Non bagnare lo strumento quando si pulisce.

Sullo strumento e in questo manuale si fa uso dei seguenti simboli.

Terminale di Terra

alimentazione ON (accesa)

alimentazione OFF (spenta)

Corrente Continua

Corrente Alternata

Installazione

Tensione d'esercizio

Controllare che la tensione d'esercizio dello strumento segnata sul pannello posteriore sia uguale a quella della rete elettrica locale. Se dovesse rendersi necessario cambiare la tensione d'esercizio, osservare il seguente procedimento:

1. Controllare che lo strumento sia scollegato dall'alimentazione a c.a.
2. Rimuovere le 6 viti che tengono la parte superiore del corpo e sollevare il coperchio.

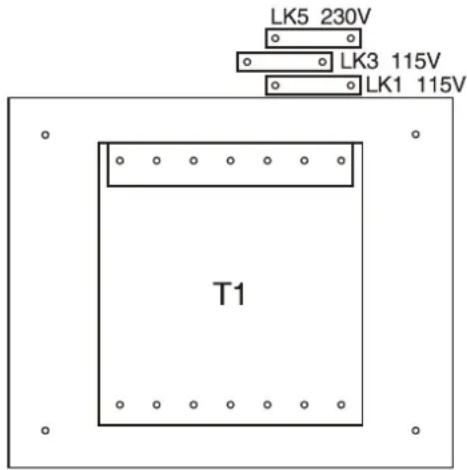

3. Cambiare il collegamento vicino al trasformatore sul circuito stampato:

Collegare soltanto LK5 per tensione d'esercizio di 230V.

Collegare solo LK1 e LK3 per tensione d'esercizio di 115V.

LK5 230V LK3 115V LK1 115V T1

1. Riassemblare invertendo la procedura di smontaggio.
2. Per soddisfare le norme di antinfortunistica, la tensione segnata sul pannello posteriore deve essere opportunamente modificata per mostrare chiaramente la nuova impostazione di tensione.

Cavo d'Alimentazione

Quando viene fornito un cavo tripolare ad estremità scoperte per il collegamento a rete, questo dovrebbe essere connesso nel modo seguente:

MARRONE - RETE FASE

BLU - RETENEUTRO

VERDE/GIALLO - TERR

Simbolo di Sicurezza di Terra

Quando si monta una spina con fusibile, un fusibile a 5 amp dovrebbe essere inserito nella spina. Dato che i colori dei fili nel cavo di collegamente a rete di questo apparecchio potrebbero non corrispondere ai segni colorati che identificano i morsetti nella vostra presa, procedete come segue:

Il filo di colore verde e giallo deve essere connesso al morsetto nella presa che è marchiato con la lettera E o con il simbolo della terra mostrato sopra o di colore verde o verde e giallo.

Il filo di colore blu deve essere connesso al morsetto marchiato con la lettera N o di colore nero.

Il filo di colore marrone deve essere connesso al morsetto marchiato con la lettera L o di colore rosso.

AVVERTENZA! QUESTO APPARECCHIO DEVE ESSERE MESSO A TERRA.

Qualsiasi interruzione del conduttore all'interno o all'esterno dell'apparecchio o sconnessione del morsetto protettivo della terra può verosimilmente rendere l'apparecchio pericoloso.

L'interruzione intenzionale è proibita.

Funzionamento

Regolazione dell'Output [Livello d'Uscita].

Quando l'interruttore POWER [alimentazione] è acceso e il pulsante OUTPUT [livello d'uscita] è spento, il voltaggio d'uscita e il limite della corrente possono venire regolati accuratamente usando i tre controlli dell'uscita: il contatore sulla sinistra indica il voltaggio e quello sulla destra la corrente prescelti.

Quando l'OUTPUT è acceso, il LED ON e il LED CV (voltaggio costante) si accendono; il contatore sulla sinistra continua a mostrare il voltaggio scelto ma il contatore sulla destra mostra ora la reale corrente ricevuta. Premendo alternativamente il tasto I METER DAMPING [lettura fissa del contatore I] si attiverà e disattiverà la lettura fissa del contatore di corrente; con la lettura fissa attivata il DAMPED LED [fissato] sarà acceso e il valore medio di un carico di corrente variabile verrà letto.

Se il livello d'uscita rientra nel limite di corrente il LED CI (corrente costante) si accenderà invece del LED CV ed il contatore sulla sinistra mostrerà ora il valore reale del voltaggio che arriva ai morsetti d'uscita; il contatore sulla destra continuerà a mostrare il limite di corrente fissato. Il voltaggio e il livello di corrente prescelti possono venire rivisti schiacciando il tasto CHECK V/I [controllo V/I]. Delle uscite da diversi alimentatori possono venire connesse in serie o in parallelo per produrre rispettivamente dei voltaggi più alti o delle correnti più alte. Quando si connettono degli alimentatori in serie ci si deve assicurare che il valore massimo di voltaggio di ogni morsetto d'uscita (300 V picco massimo rispetto alla massa reale) non venga superato.

Connessione al Carico

La connessione con i morsetti d'uscita del pannello frontale può essere eseguita con degli spinotti da 4 mm, dei terminali a lancia o con le estremità dei fili. Per ridurre al minimo la caduta di voltaggio, i cavi di connessione al carico dovrebbero essere di diametro adeguato e dovrebbero essere tenuti corti. I cavi di carico dovrebbero inoltre essere intrecciati fra di loro per ridurre al minimo l'induttanza.

Per superare delle malfunzioni provocate dalla connessione della resistenza del cavo a delle correnti più alte si dovrebbe usare la funzione di rilevamento a distanza (10 mΩ di resistenza del cavo faranno perdere 0,2 Volt a 20 amp). Rimuovete i due contatti di corto fra i morsetti dell'uscita e i morsetti di rilevamento sul retro e collegate i morsetti del rilevamento direttamente al carico; le connessioni di potenza possono essere fatte sia dai morsetti frontali che da quelli posteriori.

Per assicurare un buon accoppiamento fra l'uscita e il rilevamento, i cavi del rilevamento dovrebbero venire intrecciati con i loro corrispondenti cavi dell'uscita prima che i cavi dell'uscita siano intrecciati assieme. La perdita di voltaggio in ogni singolo cavo d'uscita non deve superare 1 Volt.

I collegamenti di corto fra i morsetti del rilevamento sul retro ed i morsetti dell'uscita devono venire rifatti quando il controllo a distanza non viene più usato. In ogni caso, la connessione del rilevamento è anche fatta internamente all'apparecchio tramite una resistenza di basso valore e solo un piccolo errore risulterà fra il voltaggio prescelto e quello reale se i contatti vengono lasciati sconnessi.

L'uscita è completamente fluttuante ed uno qualsiasi dei due morsetti può essere messo a massa o alzato di un valore fino a 300 V di picco al di sopra della massa reale; comunque tali voltaggi sono pericolosi e si deve usare grande cautela.

Il controllo del limite della corrente può venire regolato in modo tale da limitare il flusso continuo della corrente d'uscita a dei livelli minimi fino a 10 mA. Comunque, come per tutte le alimentazioni da banco di precisione, un condensatore è connesso trasversalmente all'uscita per mantenere la stabilità ed una buona risposta ai transistori. Questo condensatore si carica al voltaggio d'uscita, ed un corto circuito dell'uscita produrrà un breve impulso di corrente mentre il condensatore si scarica, il quale è indipendente dai valori fissati del limite della corrente.

Protezione

La protezione di sovratensione (OVP) è completamente variabile nei limiti dal 10% al 110% del livello massimo d'uscita dell'alimentazione. Il limite di OVP viene fissato tramite il potenziometro preimpostato SET OVP regolabile per mezzo di un cacciavite ed accessibile da un'apertura sul panello frontale. Girando in senso orario dalla posizione preimpostata si aumenta il limite, che può essere letto direttamente sul display di sinistra premendo il tasto READ OVP [leggi OVP]. se il voltaggio all'uscita è superiore al valore di OVP prefissato per qualsiasi motivo, includendo un voltaggio forzato dall'esterno, l'interruzione dell'uscita verrà fatta scattare.

L'uscita verrà pure interrotta se il sensore termico riscontra il surriscaldamento di uno dei semiconduttori di potenza, o se i cavi di rilevamento vengono collegati all'uscita sbagliata, o se si cerca di prendere tensione dai fili del rilevamento

In tutti i casi esposti sopra il messaggio TRIP [interruzione] verrà mostrato su ambedue i display. Una volta che la causa dell'interruzione è stata rimossa, il funzionamento normale può essere ripreso spegnendo (O) e poi riaccendendo l'interruttore POWER (I). L'uscita è protetta dalla tensione inversa da un diodo; la tensione inversa continua non deve eccedere i 3 amp, anche se dei picchi transitori possono essere molto più alti.

Ventilazione

Questi apparecchi sono molto efficienti ma a piena potenza possono comunque sviluppare un notevole calore. Gli alimentatori si basano unicamente sul raffreddamento per convezione ed è quindi importante che la ventilazione non sia mai limitata se si vogliono salvaguardare le prestazioni e la sicurezza. Se gli alimentatori sono montati in uno spazio angusto, per esempio un rack da 19 pollici, si deve assicurare una ventilazione adeguata usando, per esempio, un piatto di ventilazione.

Manutenzione

Il Fabbricante, od il suo Rappresentante all'estero, fornirà un servizio di riparazione per gli strumenti che si guastino. Se il proprietario desidera esekquire la manutenzione per proprio conto, questo deve essere fatio unicamente con l'ausilio del Manuale di Assistenza che può essere acquistato diretiamente dal fabbricante o dai suoi agenti all'estero.

Fusibile

Il tipo di fusibile corretto per tutti i modelli e tutte le diverse fonti di corrente alternata è:

10 Amp 250V ritardo HBC, 5 x 20 mm

Assicuratevi che i fusibili vengano sostituiti solo con altri che abbiano la corrente nominale richiesta e che siano del tipo specificato. E` proibito l'uso di fusibili di fortuna ed il mettere in corto i porta fusibili.

Per cambiare il fusibile, come prima cosa sconnettere lo strumento dalla presa di corrente alternata. Togliere le 6 viti che assicurano il pannello, alzarlo e toglierlo. Sostituire il fusibile con un fusibile del tipo corretto e rifissare il pannello.

Si noti che la funzione principale del fusibile è quella di rendere lo strumento sicuro e di limitare i danni nel caso che una dei dispositivi di commutazione si guasti. E`quindi molto probabile che se un fusibile viene meno anche il sostituto fonda, perché l'alimentatore si è guastato; in questo caso lo strumento dovrà essere rimandato alla fabbrica per la riparazione.

Pulizia

Se si deve pulire il dispositivo di alimentazione, usare uno strofinaccio appena bagnato con acqua o con un detergente ad azione dolce. Pulire la finestrella della visualizzazione con uno straccio asciutto e morbido.

ATTENZIONE! PER EVITARE LA SCOSSA ELETTRICA ED EVENTUALI DANNI AL DISPOSITIVO DI ALIMENTAZIONE, NON PERMETTERE MAI ALL'ACQUA DI ENTRARE ALL'INTERNO DELL'ALLOGGIAMENTO. PER EVITARE DANNI ALL'ALLOGGIAMENTO E ALLA FINESTRELLA DELLA VISUALIZZAZIONE, NON PULIRE MAI CON SOLVENTI.
