BEDIENUNGSANLEITUNG TSX1820 Aim TTi

Bedienungsanleitung auf Deutsch

Sicherheit 12

Installation 13

Betrieb 14

Wartung und Instandsetzung 15

Diese Stromversorgung wurde nach der Sicherheitsklasse (Schutzart) I der IEC-Klassifikation und gemäß den europäischen Vorschriften EN61010-1 (Sicherheitsvorschriften für Elektrische Meß-, Steuer, Regel- und Laboranlagen) entwickelt. Es handelt sich um ein Gerät der Installationskategorie II, das für den Betrieb von einer normalen einphasigen Versorgung vorgesehen ist.

Das Gerät wurde gemäß den Vorschriften EN61010-1 geprüft und wurde in sicherem Zustand geliefert. Die vorliegende Anleitung enthält vom Benutzer zu beachtende Informationen und Warnungen, die den sicheren Betrieb und den sicheren Zustand des Gerätes gewährleisten.

Dieses Gerät ist für den Betrieb in Innenräumen der Umgebungsklass 2, für einen Temperaturbereich von 5°C bis 40°C und 20 - 80 % relative Feuchtigkeit (nicht kondensierend) vorgesehen. Gelegentlich kann es Temperaturen zwischen +5° und -10°C ausgesetzt sein, ohne daß seine Sicherheit dadurch beeinträchtigt wird. Betreiben Sie das Gerät jedoch auf keinen Fall, solange Kondensation vorhanden ist.

Ein Einsatz dieses Geräts in einer Weise, die für diese Anlage nicht vorgesehen ist, kann die vorgesehene Sicherheit beeinträchtigen. Auf keinen Fall das Gerät außerhalb der angegebenen Nennversorgungsspannungen oder Umgebungsbedingungen betreiben.

WARNUNG! - DIESES GERÄT MUSS GEERDET WERDEN!

Jede Unterbrechung des Netzschutzleiters innerhalb oder außerhalb des Geräts macht das Gerät gefährlich. Eine absichtliche Unterbrechung ist verboten. Die Schutzwirkung darf durch Verwendung eines Verlängerungskabels ohne Schutzleiter nicht aufgehoben werden.

Ist das Gerät an die elektrische Versorgung angeschlossen, so können die Klemmen unter Spannung stehen, was bedeutet, daß beim Entfernen von Verkleidungs- oder sonstigen Teilen (mit Ausnahme der Teile, zu denen Zugang mit der Hand möglich ist) höchstwahrscheinlich spannungsführende Teile bloßgelegt weden. Vor jeglichem Öffnen des Geräts zu Nachstell-, Auswechsel-, Wartungs- oder Reparaturzwecken, Gerät stets von sämtlichen Spannungsquellen abklemmen. Kondensatoren in der Stromversorgung können auch noch nach Abschalten sämtlicher Stromversorgung Spannung führen, sie entladen sich jedoch innerhalb von etwa 10 Minuten nach Spannungsabschaltung.

Jegliche Nachstellung, Wartung und Reparatur am geöffneten, unter Spannung stehenden Gerät, ist nach Möglichkeit zu vermeiden. Falls unvermeidlich, sollten solche Arbeiten nur von qualifiziertem Personal ausgeführt werden, das sich der Gefahren bewußt ist.

Ist das Gerät eindeutig fehlberbehaftet, bzw. wurde es mechanisch beschädigt, übermäßiger Feuchtigkeit oder chemischer Korrosion ausgesetzt, so können die Schutzeinrichtungen beeinträchtigt sein, weshalb das Gerät aus dem Verkehr zurückgezogen und zur Überprüfung und Reparatur eingesandt werden sollte.

Sicherstellen, daß nur Sicherungen der vorgeschriebenen Stromstärke und des vorgesehenen Typs als Ersatz verwendet werden. Provisorische "Sicherungen" und der Kurzschluß von Sicherungshaltern ist verboten.

Beim Reinigen darauf achten, daß das Gerät nicht naß wird.

Am Gerät werden folgende Symbole verwendet:

Erdungsklemme

Netz ON (ein)

Netz OFF (aus)

Gleichstrom

Wechselstrom

Installation

Netzbetriebspannung

Sicherstellen, dass die auf der Geräterückwand angegebene Betriebsspannung mit der Versorgungsspannung am Ort übereinstimmt. Falls es erforderlich ist, die Betriebsspannung zu ändern, wie folgt vorgehen:

1. Sicherstellen, dass das Gerät vom Wechselstromnetz getrennt ist.
2. Die 6 Schrauben entfernen, mit denen die obere Gehäusehälfte befestigt ist, und den Deckel abheben.

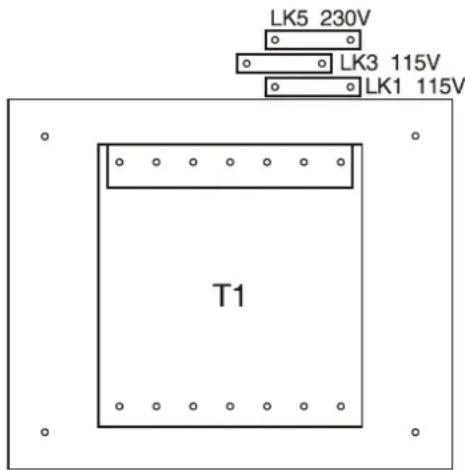

   3 Die in Frage kommenden Null-Ohm-Drahtbrücken neben dem Transformator auf der Platine nach Bedarf umstecken.

Drahtbrücke LK5 nur für 230 V-Betrieb Drahtbrücke LK1 und LK3 nur für 115 V-Betrieb

LK5 230V LK3 115V LK1 115V T1

1. Gerät in umgekehrter Reihenfolge wieder zusammenbauen.

2. Die Sicherheitsvorschriften werden nur dann erfüllt, wenn auch die Angabe der Betriebsspannung auf der Geräterückwand geändert wird, so dass die neue Spannungseinstellung deutlich angezeigt ist.

Netzanschlußkabel

Ein mitgeliefertes dreiadriges Anschlußkabel mit abisolierten Enden ist wie folgt anzuschließen:

BRAUN - STROMFÜHREND

BLAU - NEUTRAL

GRÜN/GELB - ERDE

Schutzerdesymbol

Beim Anbau eines abgesicherten Steckers ist eine 5 A Sicherung im Stecker anzubringen. Da die Farben der Adern im Netzkabel des Geräts unter Umständen nicht mit den Farben der Steckerklemmen übereinstimmen, wie folgt vorgehen:

Die grün/gelbe Ader ist an die Steckerklemme anzuschließen, die mit dem Buchstaben E, dem oben angegebenen Schutzerdesymbol oder grün oder grün/gelber Farbe versehen ist.

Die blaue Ader ist mit der Klemme zu verbinden, die mit dem Buchstaben N oder schwarzer Farbe gekennzeichnet ist.

Die braune Ader ist mit der Klemme zu verbinden, die mit dem Buchstaben L oder roter Farbe gekennzeichnet ist.

WARNUNG! DIESES GERÄT MUSS GEERDET WERDEN.

Jegliche Unterbrechung des Schutzleiters innerhalb oder außerhalb des Geräts oder ein Abschließen des Schutzleiteranschlusses kann dazu führen, daß das Gerät gefährlich wird. Eine absichtliche Unterbrechung ist unzulässig.

Betrieb

Ausgangseinstellung

Bei eingeschaltetem LEISTUNGSSCHALTER (I) und ausgeschaltetem AUSGANGS-DRUCKSCHALTER ist es möglich, mit Hilfe der drei Ausgangsverstellungen die Ausgangsspannung und Strombegrenzung genau einzustellen. Die linke Anzeige läßt die Spannung, die rechte die Stromstärke erkennen.

Nach dem Einschalten des AUSGABESCHALTERS leuchten die Netz-LED und die CV-LED (konstante Spannung). Die linke Anzeige zeigt weiterhin die eingestellte Spannung; auf der rechten Anzeige erscheint jetzt jedoch der aufgenommene Iststrom. Durch Drücken der Taste I METER DAMPING (ANZEIGEDÄMPFUNG) wird die Dämpfung der Stromanzeige ein- und ausgeschaltet. Während des Einschaltens leuchtet die Lampe DAMPED (GEDÄMPFT) und auf der Anzeige erscheint der Mittelwert der schwankenden Stromaufnahme.

Wenn die Ausgabe auf Strombegrenzung geht, leuchtet die Lampe CI (konstanter Strom) anstelle der Lampe CV und auf der linken Anzeige erscheint jetzt die Istspannung an den Ausgangsklemmen. Auf der rechten Anzeige erscheint weiterhin die eingestellte Strombegrenzung. Durch Drücken der Taste CHECK V/I (PRÜFUNG V/I) können jederzeit Sollspannung und Sollstrombegrenzung angezeigt werden.

Die Ausgänge verschiedener Stromversorgungen können in Reihe oder parallel geschaltet werden, um höhere Spannungen oder höhere Stromstärken zu erzeugen. Bei einer Reihenschaltung der Versorgungsquellen ist darauf zu achten, daß die max. Nennspannung irgendeiner Ausgangsklemme nicht überschritten wird (Spitzenspannung 300 V gegen Erde).

Anschluß des Verbrauchers

Der Anschluß an die Ausgangsklemmen der Fronttafel kann durch Stecker 4 mm, Flachstecker oder Drahtenden durchgeführt werden. Um den Spannungsabfall zu minimieren, müssen die Anschlußkabel der Verbraucher einen ausreichenden Querschnitt haben und kurz gehalten werden. Verbraucherdrähte sind zu verdrallen, um die Selbstinduktion zu mindern.

Um Fehler durch den Leitungswiderstand bei größeren Stromstärken zu vermeiden, ist die Fernerfassungseinrichtung zu verwenden (10 mΩ Leitungswiderstand führt zu einem Abfall von 0,2 V bei 20 A). Die beiden kurzen Brücken zwischen den hinteren Ausgangs- und Erfassungsklemmen entfernen und die Erfassungsklemmen direkt mit dem Verbraucher verbinden. Die Leistungsanschlüsse können an die vorderen oder hinteren Klemmen angelegt werden.

Um eine gute Verbindung zwischen Ausgang und Abtastung herzustellen, sind die Abtastdrähte mit den entsprechenden Ausgangsleitungen zu verdrallen, bevor die Ausgangsleitungen zusammen verdrallt werden. Der Spannungsabfall in jeder Ausgangsleitung darf 1 V nicht überschreiten. Wird die Fernerfassung nicht mehr verwendet, müssen die Brücken zwischen den hinteen Erfassungs- und Ausgangsklemmen wieder eingesetzt werden. Der Abtastanschluß wird jedoch auch intern über einen niedrigohmigen Widerstand hergestellt, und ohne Einsatz der Brücken entsteht nur ein kleiner Fehler zwischen Soll- und Istspannung.

Der Ausgang ist vollständig ungeerdet, und jede Klemme kann an Erde angeschlossen oder mit einer Spitzenspannung von 300 V gegen Erde erhoben werden. Derartige Spannungen sind jedoch gefährlich und erfordern große Vorsicht.

Mit Hilfe der Strombegrenzungsverstellung kann der Ausgangsstrom bis herunter auf eine Höhe von 10 mA begrenzt werden. Wie jedoch in allen Präzisionsstromversorgungseinheiten ist ein Kondensator über dem Ausgang vorgesehen, um Stabilität und gutes Einschwingverhalten zu gewährleisten. Dieser Kondensator wird durch die Ausgangsspannung geladen, und ein Kurzschluß der Ausgangsspannung erzeugt einen kurzen Stromimpuls während des Entladens des Kondensators; dieser ist unabhängig von der Einstellung der Strombegrenzung.

Schutz

Der Überspannungsschutz ist im Bereich von 10 % bis 110 % der höchsten Versorgungsspannung einstellbar. Die Einstellung erfolgt durch Schraubendreher mit Hilfe des Potentiometers SET OVP (ÜBERSPANNUNGSSCHUTZ EINSTELLEN), der durch ein Loch in der Frontplatte zugänglich ist. Durch ein Drehen im Uhrzeigersinn (nach rechts) wird die Grenze vermindert. Nach Drücken der Taste READ OVP (ÜBERSPANNUNGSSCHUTZ LESEN) erscheint die Begrenzung direkt auf der linken Anzeige. Sollte die Ausgangsspannung den eingestellten Überspannungsschutz aus irgendeinem Grunde oder durch eine externe Spannung überschreiten, wird der Ausgang abgeschaltet.

Das Abschalten des Ausgangs erfolgt ebenfalls, wenn ein Thermistor die Übertemperatur eines Leistungshalbleiters erkennt, wenn die Abtastdrähte mit dem falschen Ausgang verbunden sind oder wenn es versucht wird, den Verbraucher an die Abtastleitungen anzuschließen.

Unter allen obigen Bedingungen erscheint die Meldung "TRIP" (AUSGELÖST) auf beiden Anzeigen. Nachdem der Grund für die Auslösung entfernt wurde, kann der normale Betrieb nach dem AUS- (O) und EINSCHALTEN (I) des Leistungsschalters fortgesetzt werden. Eine Diode schützt den Ausgang im Fall von Gegenspannungen. Ein kontinuierlicher Gegenstrom darf 3 A nicht überschreiten, obgleich gelegentliche Spitzen viel höher liegen können.

Belüftung

Diese Geräte sind besonders leistungsvoll, können jedoch bei Volleistung eine erhebliche Wärme erzeugen. Das Stromversorgungsgerät wird nur durch Konvektion gekühlt, deshalb darf die Belüftung niemals behindert werden, um eine hohe Leistung und Sicherheit zu erhalten. Wenn das Stromversorgungsgerät in beschränktem Raum angeordnet ist, z.B. einem 19" Gestell, muß für ausreichende Belüftung zum Beispiel durch Verwendung eines Fremdlüfters gesorgt werden.

Wartung und Instandsetzung

Die Hersteller bzw. deren Vertretungen im Ausland bieten die Instandsetzung von Geräten an, bei denen eine Störung aufgetreten ist. Wenn der Eigentümer die Wartungsarbeiten selbst durchfuhren möchte, hat er dafür Sorge zu tragen, daß diese Arbeiten ausschließlich von entsprechend qualifiziertem Personal und gemäß den Vorgaben im Wartungshandbuch ausgeführt werden, das direkt bei den Herstellern oder deren Vertretungen im Ausland bezogen werden kann.

Sicherung

Die korrekte Sicherung für alle Modelle und Wechselstrombereiche ist:

10 A, 250V, träge HBC Sicherung, 5 x 20 mm

Bitte darauf achten, daß nur Sicherungen mit der richtigen Amperezahl und des angegebenen Typs zum Auswechseln verwendet werden. Der Gebrauch von provisorischen Sicherungen und das Kurzschließen von Sicherungshaltern ist verboten.

Zum Ersatz der Sicherung zunächst das Gerät von der Netzversorgung abschließen. Sechs Befestigungsschrauben am Deckel abschrauben und Deckel abheben. Die Sicherung gegen eine der korrekten Art austauschen und Deckel wieder anbauen.

Es ist zu beachten, daß es die Hauptfunktion der Sicherung ist, das Gerät zu schützen und beim Ausfall einer Schalteinrichtung jeglichen Schaden zu begrenzen. Wenn deshalb eine Sicherung durchbrennt, brennt sehr wahrscheinlich auch die Ersatzsicherung durch, da ein Fehler in der Versorgung vorliegt. Unter diesen Umständen ist das Gerät den Herstellern zwecks Wartung einzusenden.

Reinigung

Falls die Stromversorgung der Reinigung bedarf, eine mit Wasser oder einem milden Detergens angefeuchteten Lappen benutzen. Anzeigefenster mit einem weichen, trockenen Lappen polieren.

WARNUNG! ZUR VERMEIDUNG EINES ELEKTRISCHEN SCHLAGS BZW. BESCHÄDIGUNG DER STROMVERSORGUNGSEINHEIT, DAFÜR SORGEN, DASS KEIN WASSER INS GEHÄUSE EINDRINGT. UM SCHADEN AM GEHÄUSE BZW. AM ANZEIGEFENSTER ZU VERMEIDEN, KEINE LÖSUNGSMITTEL ZUR REINIGUNG VERWENDEN!
