Atlas 6 - Router LINKSYS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Router mesh Wi-Fi 6 (sistema Mesh)
Marca	Linksys
Modello	Atlas 6 (serie MX2000)
Standard Wi-Fi	AX3000 (IEEE 802.11ax, compatibile a/b/g/n/ac)
Frequenze	2,4 GHz e 5 GHz
Antenne	3 interne
Porte	1 porta Internet Gigabit (gialla), 3 porte Ethernet Gigabit (10/100/1000)
Sicurezza wireless	WPA2-Personal, WPA3-Personal, crittografia fino a 128 bit
Pulsanti	Accensione/spegnimento, WPS, ripristino (Reset)
Indicatore luminoso	1 indicatore multicolore (blu, viola, rosso, giallo) per lo stato
Dimensioni (L x l x H)	8,6 cm x 8,6 cm x 18,5 cm
Peso	526 g (1,16 libbre)
Alimentazione	12 V, 1,5 A (adattatore incluso)
Temperatura di funzionamento	Da 0 a 40 °C
Temperatura di stoccaggio	Da -20 a 60 °C
Umidità di funzionamento	10-80% UR senza condensa
Requisiti di sistema	App Linksys (iOS 14.1+ / Android 6+), account Linksys Smart Wi-Fi
Funzioni software	Controllo parentale, priorità dei dispositivi, accesso ospite, test di velocità, notifiche
Manutenzione e pulizia	Scollegare prima della pulizia. Utilizzare un panno morbido e asciutto. Non utilizzare prodotti liquidi o abrasivi.
Pezzi di ricambio e riparabilità	Non applicabile (dispositivo sigillato). In caso di guasto, contattare il supporto Linksys.

Domande frequenti - Atlas 6 LINKSYS

Come si configura il Linksys Atlas 6?

Scarica l'app Linksys sul tuo smartphone, crea un account, quindi segui le istruzioni a schermo. Collega il nodo principale al modem con un cavo Ethernet, poi aggiungi i nodi aggiuntivi tramite l'app.

Cosa significano gli indicatori luminosi?

Blu fisso: connessione stabilita. Viola fisso: pronto per la configurazione. Rosso lampeggiante: disconnesso o troppo lontano. Giallo fisso: connessione debole (nodo figlio). Consulta il manuale per tutti i dettagli.

Come ripristinare il router alle impostazioni di fabbrica?

Tieni premuto il pulsante Reset sul retro per circa 10 secondi finché l'indicatore non diventa rosso vivo lampeggiante. Tutte le impostazioni personalizzate verranno cancellate.

Posso usare questo router con un modem fibra?

Sì, la porta Internet Gigabit è compatibile con modem fibra, cavo o DSL. Collega semplicemente il cavo Ethernet dal modem alla porta gialla.

Come configurare il controllo parentale?

Nell'app Linksys, vai su Controllo parentale. Puoi mettere in pausa l'accesso a Internet per determinati dispositivi o bloccare siti Web specifici.

Il router supporta WPS?

Sì, premi il pulsante WPS sul retro del router, quindi attiva WPS sul tuo dispositivo per una connessione senza password.

Come aggiungere un nodo aggiuntivo al sistema Mesh?

Nell'app, seleziona Aggiungi nodo. Segui le istruzioni: collega il nodo, l'app lo rileverà automaticamente. Puoi collegarlo in modalità wireless o via cavo Ethernet.

Qual è la differenza tra la password Wi-Fi e la password del router?

La password Wi-Fi serve per connettere i tuoi dispositivi alla rete. La password del router (o password amministratore) permette di accedere alle impostazioni tramite l'app o l'interfaccia locale. Sono diverse.

Cosa fare se l'indicatore rimane rosso fisso?

Significa che non viene rilevata alcuna connessione Internet dal modem. Controlla i cavi tra router e modem, quindi riavvia entrambi i dispositivi. Se il problema persiste, contatta il tuo ISP.

Questo router è compatibile con gli assistenti vocali?

Il Linksys Atlas 6 non dispone di comando vocale integrato, ma può essere utilizzato con altoparlanti intelligenti tramite la rete Wi-Fi. La configurazione avviene solo tramite app mobile.

MANUALE UTENTE Atlas 6 LINKSYS

Conectar un dispositivo con WPS

10.110.1.10 to 10.110.1.254

Panoramica del prodotto 3

Lato anteriore/superiore 3

Lato posteriore 4

Parte inferiore 5

Dove reperire ulteriori informazioni 6

Installazione 7

Impostazioni del sistema Atlas 6 9

Accesso all'App Linksys 9

Pannello di controllo 10

Dispositivi 11

Per visualizzare o modificare i dettagli del dispositivo: ____ 12

Impostazioni Wi-Fi 13

Impostazioni avanzate 14

Connessione di un dispositivo con WPS 15

Accesso ospite 16

Test della velocità 17

Filtro famiglia 18

Priorità 19

Notifiche 20

Amministrazione rete 21

Impostazioni avanzate 22

Impostazioni Internet 22

Impostazioni porta 23

Filtri MAC WiFi 24

Impostazioni rete locale 25

Il mio account 26

Feedback 27

Guida 28

Connessione diretta a Linksys Atlas 6 29

Password del router 30

Come ripristinare le impostazioni di fabbrica 31

Specifiche 32

Linksys Atlas 6 32

Specifiche ambientali 32

Panoramica del prodotto

Lato anteriore/superiore

La spia luminosa sulla parte superiore del nodo fornisce informazioni sul funzionamento del nodo.

Descrizione della spia luminosa	Stato
Blu lampeggiante	In avvio
Blu fisso Connesso
Viola lampeggiante	Installazione in corso
Viola fisso Pronto per l'installazione
Rosso lampeggiante	DisconnessoNodo secondario: troppo lontanoNodo primario: scollegato dal modem
Rosso fisso Internet assente dal modem
Giallo fisso Connessione deboleSolo nodo secondario

Lato posteriore

Porte Ethernet – Collegare i cavi Ethernet a queste porte Gigabit (10/100/1000) e ad altri dispositivi cablati presenti sulla rete. Se il sistema mesh composto da più di un nodo, utilizzare una di queste porte per connettere il modem o il modem router.

Nota – Per risultati ottimali, utilizzare un cavo di categoria CAT5e o superiore per la porta Ethernet.

Porta Internet – Collegare un cavo Ethernet alla porta Gigabit gialla (10/100/1000) e a un modem Internet a banda larga via cavo/DSL/fibra ottica. Se si usa questo router come nodo primario in un sistema WiFi mesh, è possibile utilizzare questa porta per creare una connessione cablata a un altro nodo.

Porta di alimentazione – Collegare l'adattatore di alimentazione CA incluso a questa porta.

Parte inferiore

Pulsante Reset (Ripristino) – Per ripristinare il nodo alle impostazioni di fabbrica, premere e tenere premuto fino a quando la spia luminosa sulla parte superiore del nodo diventa di colore rosso, quindi rosso sfocato e in seguito rosso acceso lampeggiante.

Pulsante WiFi Protected Setup – Premere per connettere i dispositivi di rete abilitati per la procedura WPS.

Interruttore di alimentazione – Spostarlo su | (on) per accendere il nodo.

Guida

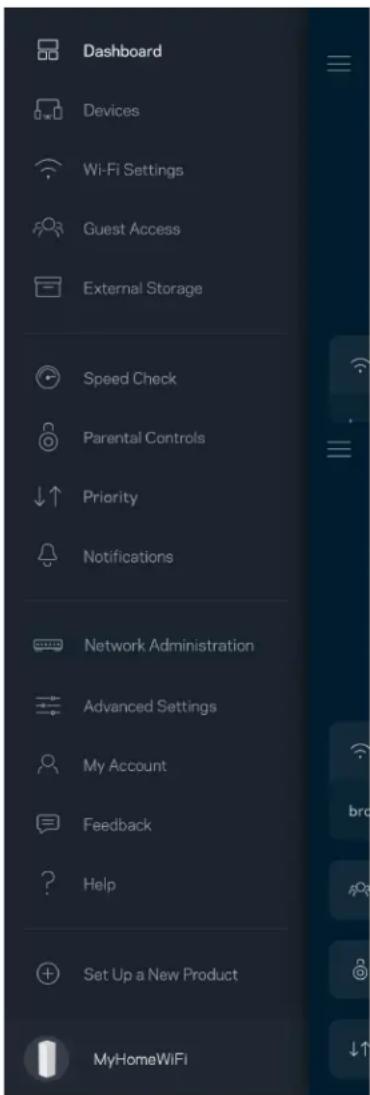

Dove reperire ulteriori informazioni

• Linksys.com/support/Atlas6
• Guida dell'App Linksys (avviare l'app e fare clic su Help (Guida) nel menu principale di navigazione)

Nota: licenze e notifiche, relative a software di terze parti utilizzati in questo prodotto, possono essere visualizzate all'indirizzo http://support.linksys.com/en-us/license. Contattare http://support.linksys.com/en-us/gplcodecenter per domande o richieste sul codice sorgente GPL.

Installazione

IMPORTANTE – I nodi Atlas 6 possono essere installati come nodi primari o secondari. Il nodo primario deve essere connesso con un cavo Ethernet al modem o al modem router. Una volta installati in modalità wireless, i nodi secondari possono essere connessi in modalità wireless o tramite cavi Ethernet.

Se si sta aggiungendo il nuovo nodo come nodo primario ad un sistema WiFi mesh per tutta la casa Linksys, ripristinare i nodi ai valori di fabbrica e aggiungerli al sistema dopo che il nuovo nodo è stato installato e funziona correttamente.

Scaricare l'App Linksys. L'app è necessaria per installare Linksys Atlas 6.

Visitare l'app store del proprio dispositivo e ricercare Linksys.

Installare l'app, aprirla e seguire le istruzioni.

Nota: l'app funziona con iOS 14.1 e versioni successive e Android 6 e versioni successive.

Creare un account Linksys Smart WiFi, in modo da poter utilizzare l'app per visualizzare o modificare le impostazioni del sistema mesh da ovunque si disponga di una connessione Internet.

Tra le numerose operazioni che si possono svolgere con Linksys Smart WiFi figurano:

• Modificare il nome e la password del WiFi
• Configurare la funzione Accesso ospite
• Connettere dispositivi al WiFi tramite la procedura WPS
  • Attivare un blocco di Internet con il Filtro famiglia
  • Verificare la velocità della connessione Internet

Nota – Durante l'installazione, l'utente riceverà un'e-mail di verifica. Dalla rete domestica, fare clic sul link nell'e-mail.

Ad eccezione del collegamento dell'alimentatore e del cavo Ethernet, la procedura di installazione basata su app non necessità di alcuna operazione manuale. Al termine della connessione, utilizzare l'app per personalizzare il WiFi, dandogli un nome e una password. È possibile inoltre specificare un nome per i nodi in base al luogo in cui si trovano, in modo da poterli identificare facilmente nel caso di problemi.

Stampare questa pagina, quindi annotare le impostazioni del WiFi e dell'account nella tabella per futuri riferimenti. Conservare le annotazioni in un luogo sicuro.

Nome del WiFi
Password del WiFi
Password del router
Impostazioni accesso ospite
Password accesso ospite
E-mail di accesso all'App Linksys
Password dell'App Linksys

Impostazioni del sistema Atlas 6

Utilizzando l'App Linksys, è possibile visualizzare o modificare le impostazioni del sistema Atlas 6, per rendere la rete WiFi più sicura o per far funzionare meglio un dispositivo o un videogioco. È possibile accedere alle impostazioni ovunque si disponga di una connessione a Internet. In alternativa, è possibile anche accedere alle impostazioni tramite il router quando si è connessi alla rete domestica, anche se non si dispone di connessione Internet.

Accesso all'App Linksys

1. Inserire l'indirizzo e-mail utilizzato durante la creazione dell'account.
2. Inserire la password dell'account.
3. Toccare Log in (Accedi).

Pannello di controllo

Il pannello di controllo fornisce una panoramica del WiFi. Sarà possibile vedere quanti dispositivi sono connessi al sistema mesh. Si potrà persino condividere la password del WiFi e consentire agli ospiti di accedere alla rete wireless. Il pannello di controllo indica, inoltre, se su uno specifico dispositivo sono stati attivati filtri famiglia o priorità per l'accesso al WiFi.

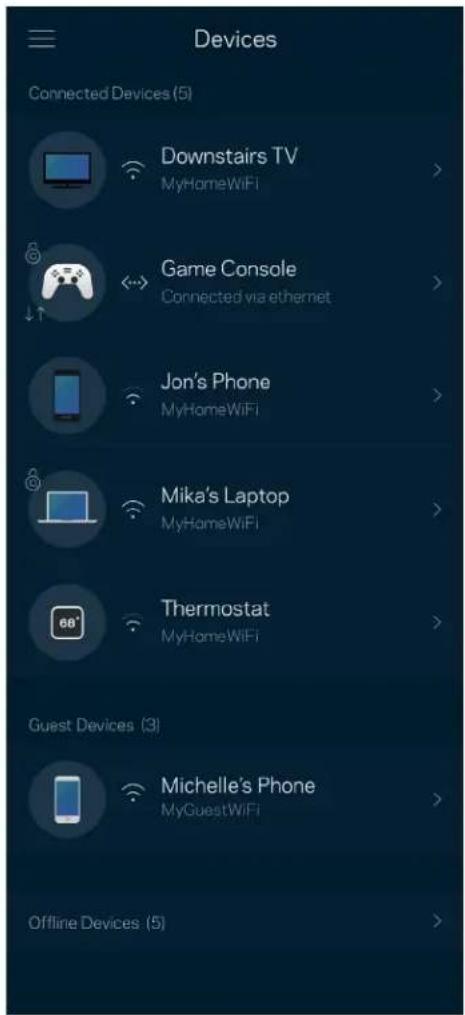

Visualizzare e modificare i dettagli per tutti i dispositivi connessi al WiFi. È possibile visualizzare i dispositivi presenti sia nella rete principale che nella rete ospite o visualizzare informazioni relative a ciascuno di essi.

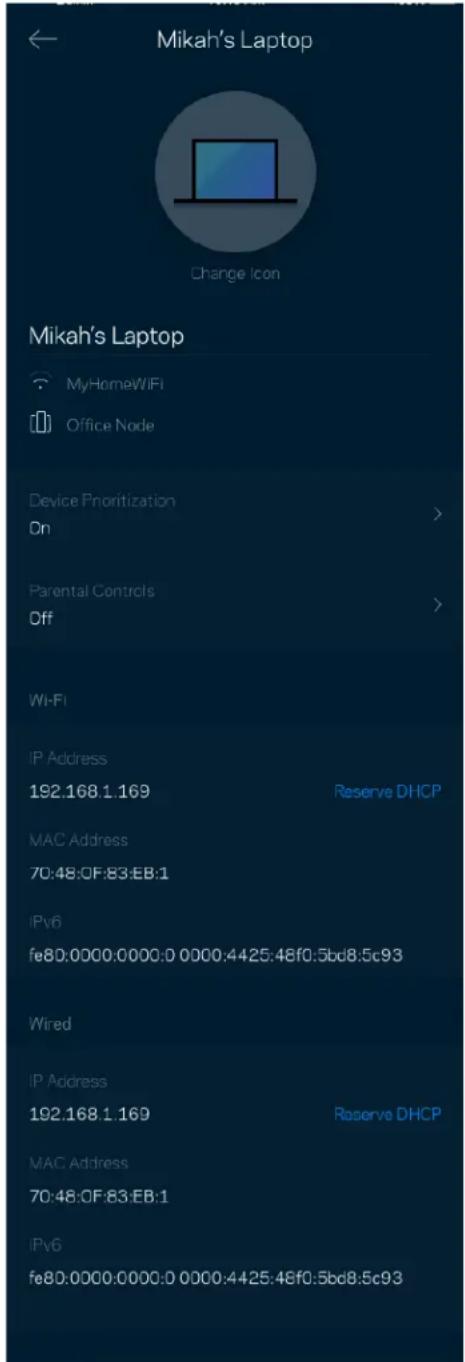

Per visualizzare o modificare i dettagli del dispositivo:

Dalla schermata Devices (Dispositivi) è possibile modificare il nome e l'icona dei dispositivi. È inoltre possibile impostare la priorità dei dispositivi, attivare i filtri famiglia e visualizzare i dettagli del WiFi. Toccare un qualsiasi dispositivo per visualizzarne i dettagli.

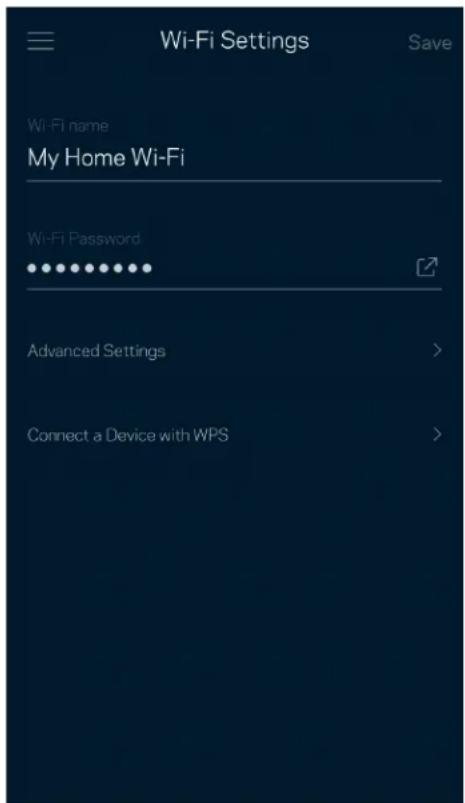

Impostazioni Wi-Fi

Visualizzare o modificare il nome e la password del WiFi e connettere i dispositivi tramite la procedura WiFi Protected Setup™.

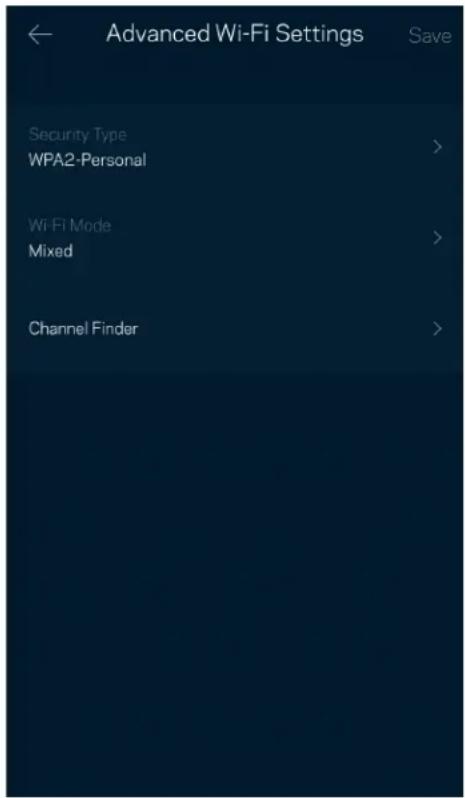

Impostazioni avanzate

Gli utenti avanzati possono modificare le impostazioni predefinite per il tipo di protezione e la modalità WiFi. Non modificare queste impostazioni, a meno che non si abbia una solida esperienza con le reti WiFi. L'opzione Channel Finder (Ricerca canale) scansionerà l'area circostante per rilevare i canali WiFi più liberi, che consentiranno di ottenere prestazioni ottimali dal sistema mesh. Se si dispone di più di un nodo nel sistema mesh, l'opzione Ricerca canale individuerà il canale migliore per ciascun nodo.

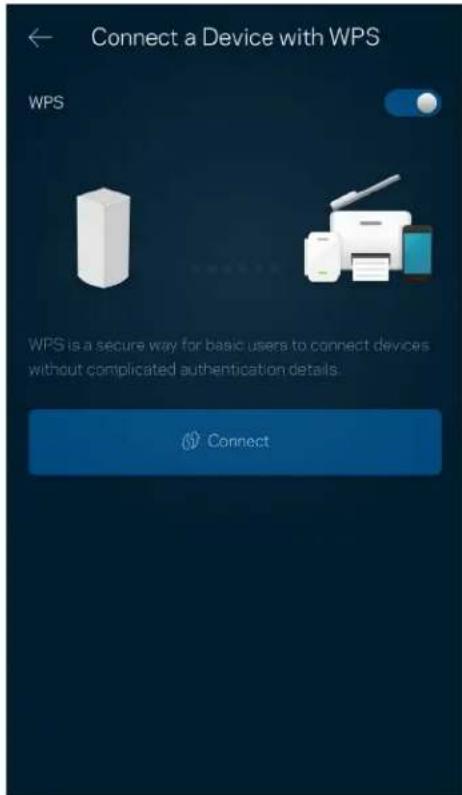

Connessione di un dispositivo con WPS

La procedura WiFi Protected Setup consente di connettere facilmente i dispositivi wireless al WiFi, senza dover inserire manualmente le impostazioni di protezione.

L'opzione Accesso ospite consente agli ospiti di connettersi solo a Internet, senza poter accedere alle altre risorse connesse alla rete WiFi. La password può essere inviata tramite messaggio di testo o e-mail.

Avviare un test della velocità per accertarsi di ottenere le velocità per le quali si sta pagando il proprio provider. Il test della velocità è utile anche per impostare la priorità dei dispositivi, poiché i risultati determinano come il WiFi viene distribuito ai dispositivi prioritari.

• Download speed (Velocità di download) indica la velocità con la quale i contenuti Internet vengono trasferiti al sistema mesh.
• Upload speed (Velocità di upload) indica la velocità con la quale è possibile caricare contenuti su Internet.

Nota: le velocità della connessione Internet dipendono da una serie di fattori, inclusi il tipo di account ISP, il traffico Internet locale e mondiale e il numero di dispositivi in casa che condividono la connessione Internet.

Filtro famiglia

L'opzione Parental controls (Filtro famiglia) permette di controllare l'orario in cui i nodi secondari si connettono e ciò che fanno online. Mettere in pausa l'accesso a Internet su specifici dispositivi o bloccare determinati siti web.

Permette di scegliere fino a tre dispositivi per sfruttare la priorità d'uso della connessione Internet. Tali dispositivi (cablati o wireless) godranno sempre di privilegi d'accesso quando connessi. Atlas 6 esegue un test della velocità per determinare il modo migliore di distribuire il WiFi verso i dispositivi prioritari. Gli altri dispositivi dovranno condividere le capacità restanti. I dispositivi con priorità appaiono sul pannello di controllo.

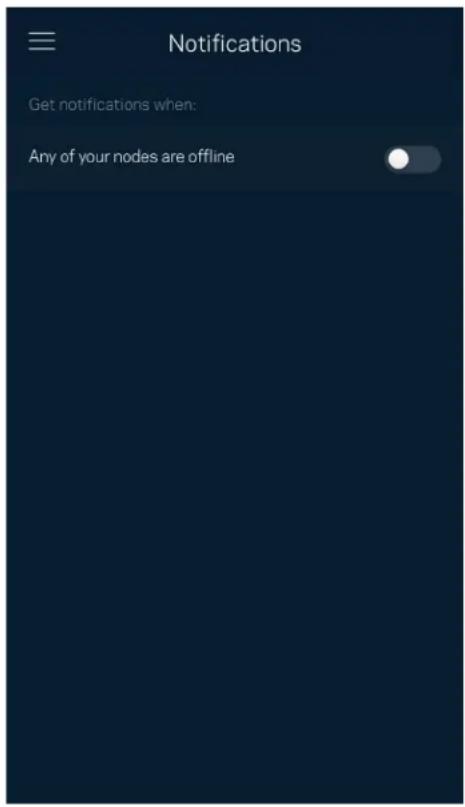

Se si dispone di più di un nodo, Linksys è in grado di inviare una notifica quando i nodi secondari del sistema sono offline. I nodi secondari sono quelli non collegati tramite cavi al modem. Per fare in modo che Linksys invii notifiche, è necessario attivarle nelle impostazioni del dispositivo mobile.

Amministrazione rete

Utilizzare la schermata Router Administration (Amministrazione del router) per modificare la password e il suggerimento della password amministrazione, e per controllare vari identificatori (numero di modello, numero seriale e dettagli IP) per tutti i nodi presenti nel WiFi.

Selezionare la segnalazione automatica dei crash a Linksys per contribuire a migliorare l'esperienza WiFi. In alternativa, è possibile inviare manualmente problemi specifici a Linksys.

Insieme alla descrizione del problema, saranno inviate anche le seguenti informazioni:

• Versione dell'app	• Tipo di accesso (cloud: mostra l'indirizzo e-mail associato, locale: riporta l'amministratore del router)
• Modello del dispositivo	• Tipo di connessione WAN (visualizza WiFi o Ethernet
• Versione sistema operativo dispositivo	• Ora: data (gg/mm/aaaa, orario, fuso orario)

Impostazioni avanzate

Impostazioni Internet

È possibile scegliere come il sistema mesh si connette a Internet. L'impostazione predefinita è Automatic Configuration – DHCP (Configurazione automatica – DHCP). Altri tipi di connessione dipendono dal provider di servizi Internet e dal modo in cui si desidera utilizzare il sistema mesh. Gli utenti avanzati possono utilizzare l'opzione Impostazioni aggiuntive per clonare gli indirizzi MAC e impostare la MTU (Maximum Transmission Unit).

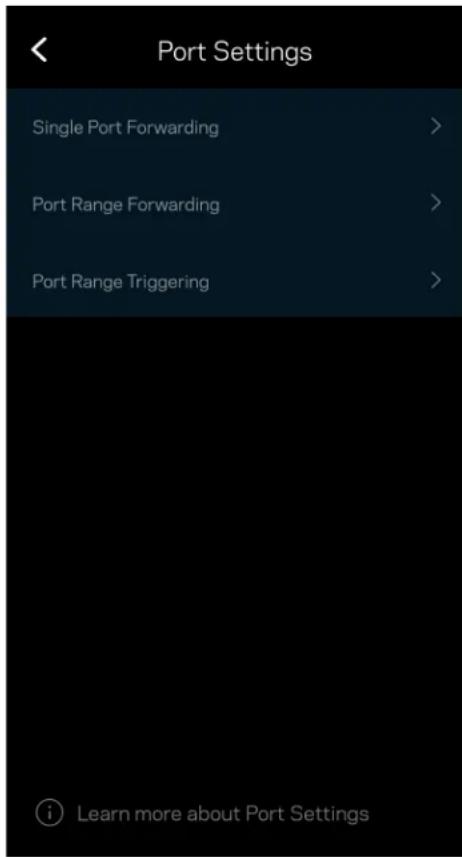

L'opzione Port Forwarding (Inoltro porte) (per una porta singola, più porte o un intervallo di porte) permette di inoltrare il traffico in entrata tramite una data porta verso un determinato dispositivo o una porta specifica sulla rete WiFi. Con l'attivazione dell'intervallo di porte, il router scansiona il traffico in uscita in base a determinate porte. Il router ricorda l'indirizzo IP del dispositivo che richiede i dati, in modo che quando questi dati ritornano vengano instradati verso il dispositivo corretto.

Ogni dispositivo di rete dispone di un esclusivo indirizzo MAC (Media Access Control) a 12 cifre. È possibile creare un elenco di indirizzi MAC e gestire come i dispositivi accedono al WiFi.

Impostazioni rete locale

Dettagli sul router e il suo stato di connessione.

L'utente sarà in grado di modificare la password dell'App Linksys e scegliere se ricevere o meno le ultime novità e offerte Linksys.

Feedback

Permette all'utente di inviare commenti. Sarà possibile valutare l'app nel proprio app store, inviare suggerimenti o segnalare un problema che sta impedendo di approfittare al massimo dal sistema.

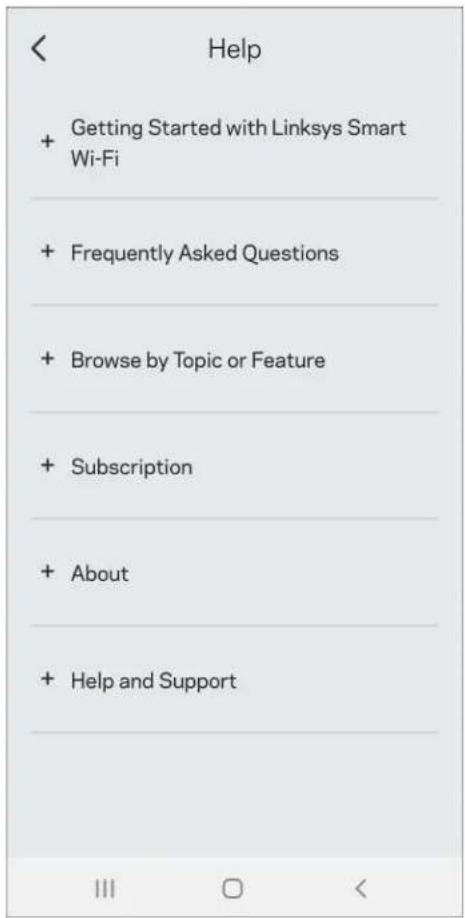

Si stanno verificando problemi con l'app? Servono ulteriori informazioni riguardo a una funzionalità? Basta toccare Help (Guida) per visualizzare la spiegazione.

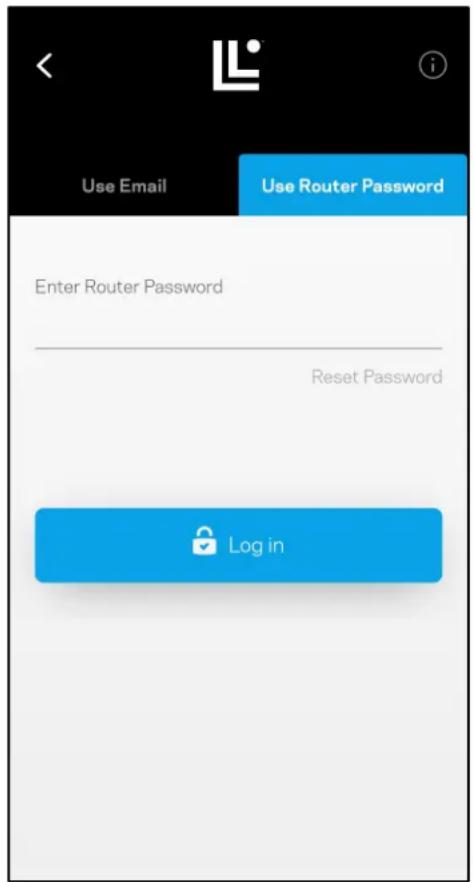

Connessione diretta a Linksys Atlas 6

Se non si è connessi a Internet, è comunque possibile accedere al sistema mesh. Connettersi al proprio WiFi, aprire l'App Linksys e toccare Use Router Password (Usa la password del router). Quando non si è online, non sarà possibile accedere all'account Linksys WiFi.

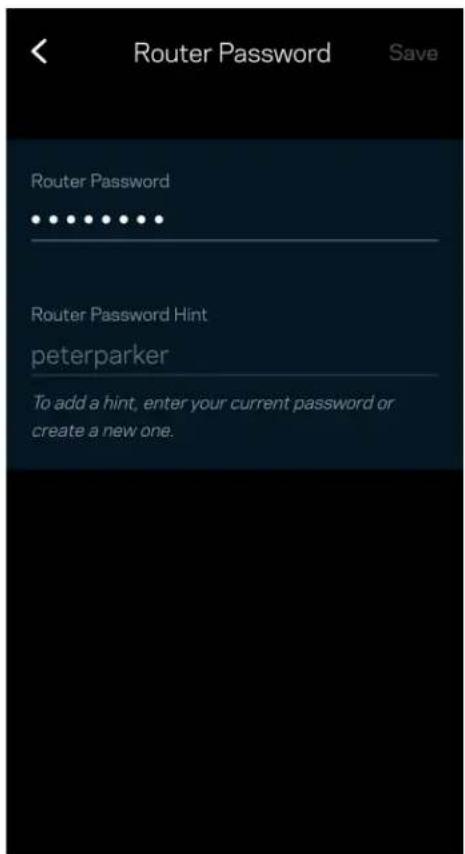

Durante l'installazione è stata creata una password del router sicura. Non è la stessa cosa della password del WiFi che è stata creata per connettersi al sistema mesh. Per modificare la password del router, toccare Network Administration (Amministrazione rete) e quindi Change Router Password and Hint (Modifica password router e suggerimento).

Per mantenere il sistema mesh Linksys sicuro, l'utente riceverà un'e-mail, se qualcuno modifica la password del router.

Come ripristinare le impostazioni di fabbrica

Non dovrebbe mai essere necessario ripristinare il sistema Atlas 6 alle impostazioni di fabbrica. Si tratta di una soluzione drastica. Il ripristino delle impostazioni di fabbrica riporta il router allo stato in cui era quando è stato rimosso per la prima volta dalla confezione e richiederà che l'utente effettui nuovamente l'installazione. Tutte le impostazioni personalizzate durante e dopo l'installazione (come il nome, le password e il tipo di protezione del WiFi) andranno perse. Tutti i dispositivi wireless si disconnetteranno dal WiFi.

Per ripristinare il sistema Atlas 6:

- Accertarsi che il nodo sia connesso alla fonte di alimentazione e acceso, quindi premere e tenere premuto il pulsante Reset (Ripristino), nel basso. La spia luminosa sulla parte superiore del nodo diventerà rossa e inizierà a lampeggiare. Non rilasciare il pulsante fino a quando la spia luminosa non si spegne e diventa di colore rosso acceso.

Specifiche

Linksys Atlas 6

Nome modello Sistema WiFi 6 AX3000 Atlas 6

Numero modello Serie MX2000

Velocità porte switch 10/100/1000 Mbps

Frequenza radio 2,4 GHz e 5 GHz

N. di antenne 3 (interne)

Porte: Ethernet, Internet, alimentazione

Pulsanti: Interruttore di alimentazione, WPS, reset

Spia luminosa Una, multicolore per l'alimentazione e lo stato

Funzionalità di protezione WPA2-Personal, WPA3-Personal

Bit chiavi di sicurezza Cifratura fino a 128 bit

Specifiche ambientali

Peso dell'unità 1,16 lb (0,5 kg)

Alimentazione 12 V, 1,5 A

Certificazioni FCC, IC, CE, WiFi (IEEE 802.11a/b/g/n/ac, bozza 802.11ax)

Temperatura di Da 0 a 40°C funzionamento

Temperatura di Conservazione Da -20 a 60° C

Umidità di esercizio Umidità relativa dal 10% all'80%, senza condensa

Umidità di stoccaggio Dal 5% al 90%, senza condensa

Note:

Per informazioni sulle normative, la garanzia e la sicurezza, visitare il sito Linksys.com/support/Atlas6. Le specifiche sono soggette a modifica senza preavviso.

Le prestazioni ottimali indicate per la connettività wireless si basano sulle specifiche IEEE Standard 802.11. Le prestazioni effettive possono variare e comportare una riduzione della capacità di rete wireless, velocità di trasmissione dei dati, portata e copertura del segnale. Le prestazioni dipendono da numerosi fattori, condizioni e variabili, quali la distanza dall'access point, il volume del traffico di rete, i materiali costruttivi impiegati, il sistema operativo utilizzato, il mix di prodotti wireless impiegato, interferenze e altre condizioni avverse.

Visitare linksys.com/support/Atlas6 per il pluripremiato supporto tecnico di Linksys.

Linksys e molti nomi di prodotto e loghi sono marchi commerciali di Linksys Holdings, Inc. e/o rispettive società collegate. I marchi di terze parti menzionati appartengono ai rispettivi proprietari.

© 2022 Linksys Holdings Inc. e/o rispettive società collegate. Tutti i diritti riservati.
